wincc置位复位按钮c动作

w i n c c置位复位按钮c动作标准化工作室编码[XX968T-XX89628-XJ668-XT689N]Wincc中做个按钮鼠标点击下置位，再点下复位，用c动作完成，简单语句如下(大家一起交流共同进步)：#include"apdefap.h"voidOnClick(char*lpszPictureName,char*lpszObje ctName,char*lpszPropertyName){BOOLZ;Z=GetTagBit("TAG");if(Z==0)SetTagBit("TAG",1);elseSetTagBit("TAG",0);}**TAG:要置位复位的变量用鼠标左键点击按钮弹出提示对话框(如比较重要的设备的启停，要用户二次确认)，用c动作完成，简单语句如下：#include"apdefap.h"voidOnLButtonDown(char*lpszPictureName,char*lp szObjectName,char*lpszPropertyName,UINTnFlags, intx,inty){if(MessageBox(NULL,"确认要停机吗？","警告", MB_YESNO|MB_ICONQUESTION|MB_SETFOREGROUND|MB_S YSTEMMODAL)==IDYES){SetTagBit("TAG",1);}return;}***"确认要停机吗？":提示语句，自己可以随意更改"警告"：标题栏名称，自己随意更改。

WINCC试题（1）劳动技能竞赛WINCC试题第⼀部分1.新建⼀个wincc项⽬框架（5分）试题要求：新建⼀个项⽬名为“Project_<姓名>”的WINCC项⽬，类型为单⽤户项⽬，并使⽤OS项⽬编辑器快速创建HMI机框架，然后在图形编辑器中新建名为“Picture1.PDL”、“Picture2.PDL”的两个画⾯，并在画⾯树管理器中建⽴名为“场景演⽰”、“报警”的画⾯容器，把画⾯“Picture1.PDL”分配给“演⽰”画⾯容器、画⾯“Picture2.PDL”分配给“报警趋势”画⾯容器。

2.新建⼀个S7驱动程序，建⽴变量，完成HMI与PLC之间通讯。

（15分）试题要求：在变量管理中添加S7驱动程序，组态TCP/IP通道单元与S7 300进⾏通讯，并建⽴变量名为Start、Stop、Run三个⼆进制变量，在“Picture1.PDL”画⾯中添加两个按钮，并从wincc图库中添加电动机，编辑按钮事件和电动机符号外观，并在PLC程序中编简单的电机启停程序，通过HMI启动/停⽌按钮控制电动机启停，⽤颜⾊反映电机的起停状态。

StartRun状态Stop3.变量模拟器（5分）试题要求：在变量管理器的内部变量中建⽴名为Analog 浮点型变量，通过变量模拟量改变Analog的值，并在在“Picture1.PDL”画⾯添加输⼊/输出域、棒图显⽰变量值。

Analog数字显⽰Analog棒图显⽰4.变量记录（5分）试题要求：将Analog浮点型变量加⼊变量记录中（循环归档，每隔3秒归档⼀次），在“Picture2.PDL”画⾯中添加趋势控件，并结合变量模拟器进⾏仿真。

5.报警记录。

（15分）试题要求：在变量管理器的内部变量中建⽴名为warn、alarm⼆进制变量和warn_value、alarm_value浮点型变量。

在“Picture1.PDL”中利⽤IO域连接warn_value、alarm_value 设定警告和报警值，当Analog的值⼤于warn_value或alarm_value设定值时将warn或alarm置位，同时由warn或alarm触发报警记录，在“Picture2.PDL”画⾯中添加报警控件，在并结合变量模拟器进⾏仿真。

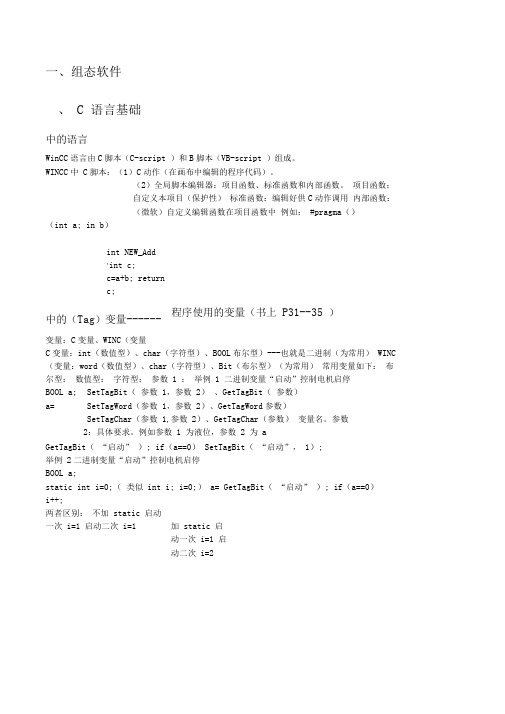

一、组态软件 、 C 语言基础中的语言WinCC 语言由C 脚本（C-script ）和B 脚本（VB-script ）组成。

WINCC 中 C 脚本：（1）C 动作（在画布中编辑的程序代码）。

（2）全局脚本编辑器：项目函数、标准函数和内部函数。

项目函数：自定义本项目（保护性） 标准函数：编辑好供C 动作调用 内部函数：（微软）自定义编辑函数在项目函数中 例如： #pragma （）（int a; in b ）中的（Tag ）变量------变量：C 变量、WINC （变量C 变量：int （数值型）、char （字符型）、BOOL 布尔型）---也就是二进制（为常用） WINC （变量：word （数值型）、char （字符型）、Bit （布尔型）（为常用） 常用变量如下： 布尔型： 数值型： 字符型： 参数 1 ： 举例 1 二进制变量“启动”控制电机启停 BOOL a; a=GetTagBit （ “启动” ）; if （a==0） SetTagBit （ “启动”， 1）; 举例 2二进制变量“启动”控制电机启停 BOOL a;static int i=0;（ 类似 int i; i=0;） a= GetTagBit （ “启动” ）; if （a==0） i++;两者区别： 不加 static 启动一次 i=1 启动二次 i=1int NEW_Add {int c;c=a+b; return c;程序使用的变量（书上 P31--35 ）SetTagBit （ 参数 1，参数 2） 、GetTagBit （ 参数）SetTagWord （参数 1，参数 2）、GetTagWord 参数） SetTagChar （参数 1,参数 2）、GetTagChar （参数） 变量名。

参数 2：具体要求。

例如参数 1 为液位，参数 2 为 a 加 static 启动一次 i=1 启动二次 i=2启动三次 i=1 启动四次 i=1 中的运算符启动三次 i=3 启动四次 i=4中的常用语句三、变量组态WINCC 中的变量分为: 内部变量、外部变量和 C 动作（函数中的变量） 1. 利用变量进行增减计数步骤 1:进行画面构建，需要两个按钮和一个输入输出域（属性调整 -）（变量、有变化时、 输出）。

wincc几个常用的小功能的C代码1：在WINCC运行后的画面总貌上加了计算器功能：方便操作人员用。

做一个按扭后，添加 C脚本：{HWND Hwnd;BOOL bRet;Hwnd=FindWindow(NULL,"Calculator");if (!Hwnd){ProgramExecute("CALC.exe");Hwnd=FindWindow(NULL,"Calculator");if (Hwnd){printf("\r\n%d",Hwnd);bRet=SetWindowPos(Hwnd,HWND_TOPMOST,300,300,200, 200,SWP_NOSIZE);if (!bRet) printf("\r\nSetWindowPos Error!");}}}如果在C脚本中仅仅有一句ProgramExecute("CALC.exe")则运行后点击该按扭则出来计算器，此时不关计算器就切换画面，则计算器都在后台运行。

最初我这样做关闭WINCC运行画面后发现后面有几十个计算器都没关。

所以在脚本中加入使计算器必须显示在WINDOW的激活层上。

二：当对按钮操作需要二次确认时得自己一个个做小窗口，很麻烦。

直接在需要二次确认的按钮添加脚本：{HWND Hwnd;Hwnd = FindWindow(NULL,"WinCC-运行系统 - "); //英文版变为"WinCC-Runtime - "if (!Hwnd) Hwnd = FindWindow(NULL,"WinCC-Runtime - ");if (!Hwnd) printf("\r\nGetWinCC Handle Failed!");MessageBox(Hwnd,"Error Text","My ErrorBox",MB_OK|MB_ICONEXCLAMATION|MB_SETFOREGROUN D|MB_SYSTEMMODAL);}WINDOWS中提供的标准对话框我知道的有三种MessageBox(Hwnd,"Error Text","My ErrorBox",MB_OK|MB_ICONEXCLAMATION|MB_SETFOREGROUN D|MB_SYSTEMMODAL);MB_OK///MB_YESNO///MB_YESNOCANCEL分别是错误框，询问框和YES/NO/CANCEL三按钮询问窗口功能可以分别自己尝试，把相应的控制功能和按钮结合起来就可以。

劳动技能竞赛WINCC试题第一部分1.新建一个wincc项目框架（5分）试题要求：新建一个项目名为“Project_<姓名>”的WINCC项目，类型为单用户项目，并使用OS项目编辑器快速创建HMI机框架，然后在图形编辑器中新建名为“Picture1.PDL”、“Picture2.PDL”的两个画面，并在画面树管理器中建立名为“场景演示”、“报警”的画面容器，把画面“Picture1.PDL”分配给“演示”画面容器、画面“Picture2.PDL”分配给“报警趋势”画面容器。

2.新建一个S7驱动程序，建立变量，完成HMI与PLC之间通讯。

（15分）试题要求：在变量管理中添加S7驱动程序，组态TCP/IP通道单元与S7 300进行通讯，并建立变量名为Start、Stop、Run三个二进制变量，在“Picture1.PDL”画面中添加两个按钮，并从wincc图库中添加电动机，编辑按钮事件和电动机符号外观，并在PLC程序中编简单的电机启停程序，通过HMI启动/停止按钮控制电动机启停，用颜色反映电机的起停状态。

StartRun状态Stop3.变量模拟器（5分）试题要求：在变量管理器的内部变量中建立名为Analog 浮点型变量，通过变量模拟量改变Analog的值，并在在“Picture1.PDL”画面添加输入/输出域、棒图显示变量值。

Analog数字显示Analog棒图显示4.变量记录（5分）试题要求：将Analog浮点型变量加入变量记录中（循环归档，每隔3秒归档一次），在“Picture2.PDL”画面中添加趋势控件，并结合变量模拟器进行仿真。

5.报警记录。

（15分）试题要求：在变量管理器的内部变量中建立名为warn、alarm二进制变量和warn_value、alarm_value浮点型变量。

在“Picture1.PDL”中利用IO域连接warn_value、alarm_value 设定警告和报警值，当Analog的值大于warn_value或alarm_value设定值时将warn或alarm置位，同时由warn或alarm触发报警记录，在“Picture2.PDL”画面中添加报警控件，在并结合变量模拟器进行仿真。

WINCC几个常用C语言编程全局脚本编程（按钮连续增减）说明：1、建立全局脚本函数2、建立全局动作C脚本3、在启动画面的打开画面中调用全局脚本函数4、在计算机的启动选项中选中全局脚本全局脚本函数InitAction ()extern char tagname[30] = " ";extern SHORT count = 0;extern FLOAT low = 0;extern FLOAT high = 0;extern FLOAT step = 0;void InitAction()按钮左键按下连续增加extern char tagname[30];extern SHORT count;extern FLOAT low;extern FLOAT high;extern FLOAT step;strcpy(tagname,"S32i_varia_but_04");count = 1;low = 0;high =1400;step =0.5;按钮左键按下连续减少extern char tagname[30];extern SHORT count;extern FLOAT low;extern FLOAT high;extern FLOAT step;strcpy(tagname,"S32i_varia_but_04"); count = 2;low = 0;high =1400;step =0.5;按钮左键松开停止增减extern SHORT count;count=0;全局动作C脚本（counter.pas）#include "apdefap.h"int gscAction( void ){extern char tagname[30];extern SHORT count;extern FLOAT low;extern FLOAT high;extern FLOAT step;FLOAT value;if ((count==1)||(count==2)) {//get current valuevalue = GetTagFloat (tagname);if (count==1){ //incvalue = value+step;if (value>high) (value=high); //high limit}//ifif (count==2){ //decvalue = value-step;if (value<low) (value=low); //low limit}//ifSetTagFloat (tagname,value);}//ifreturn(0);}全局脚本函数（InitAction）文件：C脚本（counter.pas）文件：按钮左键连续增加文件：按钮左键松开文件：C脚本编程（按钮按击增减）1、直接调用C动作方式实现：#include "apdefap.h"void OnLButtonDown(char* lpszPictureName, char* lpszObjectName, char* lpszPr opertyName, UINT nFlags, int x, int y){FLOAT value;value=GetTagFloat("S32i_varia_but_00"); //get tag valueif (value>1300) (value=1400); //check limitelse value=value+100; //inc valueSetTagFloat("S32i_varia_but_00",value); //set new value2、调用函数方式实现（incdecvalue）：FLOAT value;value=GetTagFloat ("S32i_varia_but_04");IncDecValue(&value,0,1400,100,1);SetTagFloat ("S32i_varia_but_04",value);项目函数（incdecvalue）void IncDecValue(FLOAT *value,FLOAT low,FLOAT high,FLOAT step,DWOR D a){FLOAT v;v=*value; //get current valueswitch (a){case 0: {if (v<step) (v=0); //low limitelse v=v-step; //decrement} //case 0break;case 1:{if (v>(high-step))(v=high); //high limitelse v=v+step; //increment}//case 1break;}//switch*value=v; //return}项目函数（incdecvalue）文件：C脚本编程（按钮切换开关）：#include "apdefap.h"void OnLButtonDown(char* lpszPictureName, char* lpszObjectName, char* lpszPr opertyName, UINT nFlags, int x, int y){BOOL state; //flip tagstate = !GetTagBit("BINi_varia_but_16"),SetTagBit("BINi_varia_but_16",(SHORT)state);}按钮切换开关文件：。

一、组态运行效果如下图所示的“wincc退出运行系统的确定选择按钮”：时间：2021.02.12 创作人：欧阳化图一步骤：1、在画面添加按钮，按钮文本为“退出系统”。

2、双击按钮，对按钮进行C动作编辑，C代码如下所示：long Ret = IDNO;Ret = MessageBox(NULL, "您确实要退出 WinCC 运行系统么？","请确认", MB_YESNO | MB_ICONQUESTION | MB_DEFBUTTON2 | MB_SYSTEMMODAL);if (Ret == IDYES)DeactivateRTProject ();当确定按钮按下后，将退出Wincc运行系统。

下面针对下图解释每个代码的作用：MB_SYSTEMMODAL对应上图；MB_YESNO对应上图中；MB_ICONQUESTION|对用上图中；另外由动态向导可自动生成以下C代码：步骤：1、在画面中添加按钮，选中按钮，点击动态向导中的“显示错误框”。

弹出组态对话框：“下一步”：“完成”。

这时打开按钮可见已对鼠标左键组态C动作，代码如下：MessageBox(NULL,"您确定要退出wincc运行系统吗？","Wincc_Deactivated?",MB_YESNO|MB_ICONQUESTION |MB_SETFOREGROUND|MB_SYSTEMMODAL);在此基础上添加相关判断语句，并添加退出WINCC运行系统的C代码即可实现图一的效果。

二、组态按钮调用“用户管理器”。

需实现效果如下：步骤：1、添加按钮到画面，按钮文本为“用户管理”。

2、添加C代码如下：WinExec( "Passcs.exe", SW_SHOWNORMAL );这里Passcs.exe才是用户管理器的可执行文件。

2、用户登陆界面制作：3、报警确认按钮制作：“OneLineMessage”为报警控件名称。

查看文章wincc常用C动作2010-06-27 10:311.用户注销：#pragma code ("useadmin.dll")#include "PWRT_api.h"#pragma code()PWRTLogout();2.用户登录：#pragma code ("useadmin.dll")#include "PWRT_api.h"#pragma code()PWRTLogin('c');3.关闭项目并退出wincc：ExitWinCC ();4.退出运行到wincc资源管理器：DeactivateRTProject ();5.结束监控并关闭计算机（会弹出确认对话框）HWND hWnd = NULL;//Author:Smartsysint iRet;hWnd = FindWindow(NULL,"WinCC-运行系统 - ");iRet=MessageBox(hWnd,"结束监控并关闭计算机","关闭操作站",MB_YESNO|MB_ICONWARNING|MB_APPLMODAL);if(iRet==IDYES)DMExitWinCCEx (DM_SDMODE_POWEROFF);6.点击事件弹出对话框，通过点击弹出对话框的确定和取消按钮实现对变量的置位或取消:int r;r=MessageBox(NULL, "YES为开，NO为关", "确定开命令：", MB_YESNO|MB_SYSTEMMODAL);if (r==IDYES)SetTagBit("TAGNAME",TRUE);elseSetTagBit("TAGNAME",FALSE);7.开显示关显示:（要在内部变量中建立三个二进制变量COLSE_DISPLAY、DISPLAY_NO和DISPLAY_COMMENT）// Funktion: Bit in Doppelwort setzen;if (GetTagBitWait("COLSE_DISPLAY")==1 ){SetTagBit("COLSE_DISPLAY",0);SetTagBit("DISPLAY_NO",0); //Return-Type: BOOLSetTagBit("DISPLAY_COMMENT",0);}else{SetTagBit("COLSE_DISPLAY",1);SetTagBit("DISPLAY_NO",1); //Return-Type: BOOLSetTagBit("DISPLAY_COMMENT",0);}8.开阀确认:BOOL a;a=GetTagBit("30T制水启动"); //Return-Type :short intif (a==0){if(MessageBox(NULL,"真的要启动制水吗？","操作提示",MB_YESNO|MB_ICONQUESTION|MB_SETFOREGROUND|MB_SYSTEMMODAL) == 6) { SetTagBit("30T制水启动",1);//Return-Type :BOOL}}else{if(MessageBox(NULL,"真的要停止制水吗？","操作提示",MB_YESNO|MB_ICONQUESTION|MB_SETFOREGROUND|MB_SYSTEMMODAL) == 6) { SetTagBit("30T制水停止",1);}}9.将WinCC运行画面最小化HWND WinCCHwnd;WinCCHwnd=FindWindow(NULL,"WinCC-Runtime - "); //如果运行语言为英文if (WinCCHwnd==0) WinCCHwnd=FindWindow(NULL,"WinCC-运行系统 - "); //如果运行语言为中文CloseWindow(WinCCHwnd);10.显示或不显示（其中hiddVtext为内部的二进制变量）if(GetTagBit("hiddVtext")==0) //Return-Type: BOOL{SetTagBit("hiddVtext",TRUE); //Return-Type: BOOL//Return-Type: BOOL}else{SetTagBit("hiddVtext",FALSE);}10.打开编辑画面的脚本#pragma option(mbcs)#ifdef RUN_ON_WEBNAVIGATOR#elseHWND hExplorerWindow= NULL;HWND hRuntimeWindow= NULL;hExplorerWindow= FindWindow("WinCCExplorerFrameWndClass",NULL);hRuntimeWindow= FindWindow("PDLRTisAliveAndWaitsForYou",NULL);if(hExplorerWindow){ShowWindow(hExplorerWindow, SW_MINIMIZE); // This entry is only necessary for Windows 2000ShowWindow(hExplorerWindow, SW_SHOWNORMAL);SetForegroundWindow(hExplorerWindow);}elseprintf("\r\n SetForeground failed");#endif11.如何在WINCC中制作一个保持型按钮方法1：if( GetTagBit("M10") )SetTagBit("M10",0);elseSetTagBit("M10",1);方法2：SetTagBit("M1.0",(SHORT)!GetTagBit("M1.0"));求反指令，如果为1点击变为0，如果为0点击变为1方法3：或者做两个按钮，按钮一：显示，直接连接m1.0，是--不显示，否--显示。
