2012届高三物理复习测试：39电磁感应现象 楞次定律

电磁感应现象楞次定律1. 高考真题考点分布题型考点考查考题统计选择题楞次定律2024年江苏卷、广东卷实验题探究影响感应电流方向的因素2024年北京卷2. 命题规律及备考策略【命题规律】高考对楞次定律和右手定则的考查形式多以选择题的形式，题目较为简单，同时，这两部分内容会在某些有关电磁感应的综合性的计算题中会有应用。

【备考策略】1.理解和掌握楞次定律、右手定则。

2.能够利用楞次定律和右手定则判断感应电流的方向。

【命题预测】重点关注楞次定律和右手定则的应用。

一、磁通量1．概念：在磁感应强度为B的匀强磁场中，与磁场方向垂直的平面，其面积S与B的乘积叫作穿过这个面积的磁通量。

2．公式：Φ＝BS，单位是韦伯，符号是Wb。

3．适用条件(1)匀强磁场。

(2)S为垂直于磁场的有效面积。

4．物理意义：相当于穿过某一面积的磁感线的条数。

5．磁通量的变化量：ΔΦ＝Φ2－Φ1＝B2S2－B1S1。

二、电磁感应现象1．定义：当穿过闭合导体回路的磁通量发生变化时，闭合导体回路中有感应电流产生，这种利用磁场产生电流的现象叫作电磁感应。

2．感应电流的产生条件(1)表述一：闭合电路的一部分导体在磁场内做切割磁感线的运动。

(2)表述二：穿过闭合电路的磁通量发生变化。

3．实质电磁感应现象的实质是产生感应电动势，如果电路闭合，则有感应电流。

如果电路不闭合，则只有感应电动势而无感应电流。

三、感应电流方向的判定1．楞次定律(1)内容：感应电流具有这样的方向，即感应电流的磁场总要阻碍引起感应电流的磁通量的变化。

(2)适用范围：一切电磁感应现象。

2．右手定则(1)内容：伸开右手，使拇指与其余四个手指垂直，并且都与手掌在同一个平面内；让磁感线从掌心进入，并使拇指指向导线运动的方向，这时四指所指的方向就是感应电流的方向。

(2)适用情况：导线切割磁感线产生感应电流。

考点一电磁感应现象1.磁通量的计算(1)公式：Φ＝BS。

适用条件：①匀强磁场；②磁场与平面垂直。

第十章电磁感应第1讲电磁感应现象楞次定律选择题(本题共15小题，1～10题为单选，11～15题为多选)1．(2021·北京高三一模)用图中三套实验装置探究感应电流产生的条件，下列选项中能产生感应电流的操作是(B)A．甲图中，使导体棒AB顺着磁感线方向运动，且保持穿过ABCD中的磁感线条数不变B．乙图中，使条形磁铁匀速穿过线圈C．丙图中，开关S闭合后，A、B螺线管相对静止一起竖直向上运动D．丙图中，开关S保持闭合，使小螺线管A在大螺线管B中保持不动[解析]甲图中，使导体棒AB顺着磁感线方向运动，AB不切割磁感线，故不能产生感应电流，另外也可以从保持穿过ABCD中的磁感线条数不变的角度看，磁通量没变化，故也不产生感应电流，A错误；乙图中，使条形磁铁匀速穿过线圈，在磁铁从上向下穿过时，穿过线圈的磁通量会变化，故产生感应电流，B正确；丙图中，开关S闭合后，A、B螺线管相对静止一起竖直向上运动，两线圈没有相对运动，B中的磁通量没变化，故不产生感应电流，C错误；丙图中，开关S保持闭合，使小螺线管A在大螺线管B中保持不动时也不会使B中的磁通量变化，故也不能产生感应电流，D错误。

2．(2021·浙江高三一模)如图是漏电保护器的部分电路图，由金属环，线圈，控制器组成，其工作原理是控制器探测到线圈中有电流时会把入户线断开，即称电路跳闸，下列有关漏电保护器的说法正确的是(C)A．当接负载的电线中电流均匀变化时，绕在铁芯上的线圈中有稳定的电流B．当接负载的电线短路或电流超过额定值时，漏电保护器会发出信号使电路跳闸C．只有当接负载的电线漏电时，绕在铁芯上的线圈中才会有电流通过D．当接负载的电线中电流不稳定时，漏电保护器会发出信号使电路跳闸[解析]漏电保护器的工作原理是控制器探测到线圈中有电流时会把入户线断开，线圈的磁通量是由流入负载的导线中的电流和流出负载的导线中的电流在线圈中产生的磁通量的叠加，由于一般情况下，流入负载导线中的电流和流出负载导线中的电流等大反向，故线圈中的磁通量为零，无电流产生。

第1讲电磁感应现象楞次定律考纲下载：1.电磁感应现象(Ⅰ) 2.磁通量(Ⅰ) 3.楞次定律(Ⅱ)主干知识·练中回扣——忆教材夯基提能1．磁通量(1)概念：在磁感应强度为B的匀强磁场中，与磁场方向垂直的面积S与B的乘积。

(2)公式：Φ＝BS。

(3)单位：1 Wb＝1_T·m2。

(4)公式的适用条件①匀强磁场；②磁感线的方向与平面垂直，即B⊥S。

2．电磁感应现象(1)电磁感应现象当穿过闭合电路的磁通量发生变化时，电路中有感应电流产生的现象。

(2)产生感应电流的条件①条件：穿过闭合电路的磁通量发生变化；②特例：闭合电路的一部分导体在磁场中做切割磁感线运动。

(3)产生电磁感应现象的实质电磁感应现象的实质是产生感应电动势，如果回路闭合则产生感应电流；如果回路不闭合，则只有感应电动势，而无感应电流。

3．楞次定律(1)楞次定律①内容：感应电流的磁场总要阻碍引起感应电流的磁通量的变化；②适用范围：适用于一切回路磁通量变化的情况。

(2)右手定则①使用方法让磁感线穿入右手手心，大拇指指向导体运动的方向，其余四指指向感应电流的方向。

②适用范围：适用于部分导体切割磁感线的情况。

巩固小练1．判断正误(1)穿过线圈的磁通量与线圈的匝数无关。

(√)(2)闭合电路内只要有磁通量，就有感应电流产生。

(×)(3)穿过电路的磁通量发生变化，电路中不一定有感应电流产生。

(√)(4)当导体切割磁感线运动时，导体中一定产生感应电流。

(×)(5)由楞次定律知，感应电流的磁场一定与引起感应电流的磁场方向相反。

(×)(6)感应电流的磁场一定阻碍引起感应电流的磁场的磁通量的变化。

(√)(7)回路不闭合，穿过回路的磁通量变化时，也会产生“阻碍”作用。

(×)[产生感应电流的条件]2．如图所示，矩形线框在磁场内做的各种运动中，能够产生感应电流的是()解析：选B A中线框的磁通量没有变化，因此没有感应电流，但有感应电动势，也可以理解为左右两边切割磁感线产生的感应电动势相反。

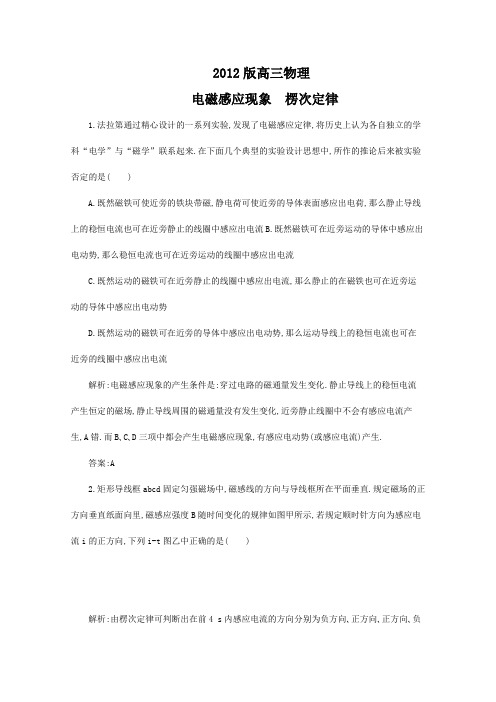

2012版高三物理电磁感应现象楞次定律1.法拉第通过精心设计的一系列实验,发现了电磁感应定律,将历史上认为各自独立的学科“电学”与“磁学”联系起来.在下面几个典型的实验设计思想中,所作的推论后来被实验否定的是( )A.既然磁铁可使近旁的铁块带磁,静电荷可使近旁的导体表面感应出电荷,那么静止导线上的稳恒电流也可在近旁静止的线圈中感应出电流B.既然磁铁可在近旁运动的导体中感应出电动势,那么稳恒电流也可在近旁运动的线圈中感应出电流C.既然运动的磁铁可在近旁静止的线圈中感应出电流,那么静止的在磁铁也可在近旁运动的导体中感应出电动势D.既然运动的磁铁可在近旁的导体中感应出电动势,那么运动导线上的稳恒电流也可在近旁的线圈中感应出电流解析:电磁感应现象的产生条件是:穿过电路的磁通量发生变化.静止导线上的稳恒电流产生恒定的磁场,静止导线周围的磁通量没有发生变化,近旁静止线圈中不会有感应电流产生,A错.而B､C､D三项中都会产生电磁感应现象,有感应电动势(或感应电流)产生.答案:A2.矩形导线框abcd固定匀强磁场中,磁感线的方向与导线框所在平面垂直.规定磁场的正方向垂直纸面向里,磁感应强度B随时间变化的规律如图甲所示,若规定顺时针方向为感应电流i的正方向,下列i-t图乙中正确的是( )解析:由楞次定律可判断出在前4 s内感应电流的方向分别为负方向､正方向､正方向､负方向.由题图可知:在每一秒内,磁感应强度的变化率的大小相同,导线框中磁通量的变化率·S的大小相同,形成的感应电流的大小相同.因此选D.答案:D3.如图所示,沿x轴､y轴有两根长直导线,互相绝缘.x轴上的导线中有-x方向的电流,y 轴上的导线中有+y方向的电流,两虚线是坐标轴所夹角的角平分线.a､b､c､d是四个圆心在虚线上､与坐标原点等距的相同的圆形导线环.当两直导线中的电流从相同大小,以相同的快慢均匀减少时,各导线环中的感应电流情况是( )A.a中有逆时针方向的电流B.b中有顺时针方向的电流C.c中有逆时针方向的电流D.d中有顺时针方向的电流答案:BC4.如图,老师做了一个物理小实验让学生观察:一轻质横杆两侧各固定一金属环,横杆可绕中心点自由转动,老师拿一条形磁铁插向其中一个小环,后又取出插向另一个小环,同学们看到的现象是( )A.磁铁插向左环,横杆发生转动B.磁铁插向右环,横杆发生转动C.无论磁铁插向左环还是右环,横杆都不发生转动D.无论磁铁插向左环还是右环,横杆都发生转动解析:右环闭合,在此过程中可产生感应电流,环受安培力作用,横杆转动,左环不闭合,无感应电流,无以上现象,选B.答案:B5.在沿水平方向的匀强磁场中,有一圆形金属线圈可绕沿其直径的竖直轴自由转动,开始时线圈静止,线圈平面与磁场方向既不平行也不垂直,所成的锐角为α.在磁场开始增强后的一个极短时间内,线圈平面( )A.维持不动B.将向使α减小的方向转动C.将向使α增大的方向转动D.将转动,因不知磁场方向,不能确定α会增大还是会减小解析:穿过线圈的磁通量Φ=BSsinα,由楞次定律可知,当原磁场增强时,sinα应变小,即α角变小,故B正确.答案:B6.如图所示,粗糙水平桌面上有一质量为m的铜质矩形线圈.当一竖直放置的条形磁铁从线圈中线AB正上方等高快速经过时,若线圈始终不动,则关于线圈受到的支持力F N及在水平方向运动趋势的正确判断是( )A.F N先小于mg后大于mg,运动趋势向左B.F N先大于mg后小于mg,运动趋势向左C.F N先小于mg后大于mg,运动趋势向右D.F N先大于mg后小于mg,运动趋势向右解析:当条形磁铁从线圈上方等高快速经过时,线圈中的磁通量先增大后减小,由楞次定律可知,当磁铁靠近线圈时,线圈有向减小磁通量方向运动的趋势,即向下向右;当磁铁远离时,线圈有向上向右运动的趋势;线圈在整个过程中处于静止状态.所以线圈受到的支持力F N先大于mg后小于mg,运动趋势向右,选D.答案:D7.某部小说中描述一种窃听电话:窃贼将并排在一起的两根电话线分开,在其中一根电话线旁边铺设一条两端分别与耳机连接的导线,这条导线与电话线是绝缘的,如图所示.下列说法正确的是( )A.不能窃听到电话,因为电话线中电流太小B.不能窃听到电话,因为电话线与耳机没有接通C.可以窃听到电话,因为电话中的电流是恒定电流,在耳机电路中引起感应电流D.可以窃听到电话,因为电话中的电流是交流电,在耳机电路中引起感应电流解析:电话线与耳机线相互绝缘,故电话线中的电流不可能进入耳机内,由于电话线中电流是音频电流(即交变电流),不断变化,耳机､导线组成的闭合电路中有不断变化的磁通量,故耳机中产生与电话线中频率一样的感应电流,人可以窃听到谈话内容.答案:D8.如图所示,在匀强磁场中,MN､PQ是两根平行的金属导轨,而ab､cd为串有电压表和电流表的两根金属棒,同时以相同速度向右运动时,正确的有( )A.电压表有读数,电流表有读数B.电压表无读数,电流表有读数C.电压表无读数,电流表无读数D.电压表有读数,电流表无读数解析:此题考查对电磁感应现象的理解和对电压表､电流表示数的理解.两棒以相同速度向右运动时,因穿过面abcd的磁通量不变,回路中没有感应电流,电流表和电压表均不会有读数.答案:C9.一长直铁芯上绕有一固定线圈套M,铁芯右端与一木质圆柱密接,木质圆柱上套有一闭合金属环N,N可在木质圆柱上无摩擦移动.M连接在如图所示的电路中,其中R为滑动变阻器,E1和E2为直流电源,S为单刀双掷开关.下列情况中,可观测到N向左运动的是( )A.在S断开的情况下,S向a闭合的瞬间B.在S断开的情况下,S向b闭合的瞬间C.在S已向a闭合的情况下,将R的滑动触头向c端移动时D.在S已向a闭合的情况下,将R的滑动触头向d端移动时解析:在S断开的情况下,S向a或b闭合的瞬间,电路的电流在N环中形成的磁通量变大,由楞次定律知,N的运动要阻碍穿过其中的磁通量变大,故向右运动,A､B不正确.在S已经向a 闭合的情况下,R的滑动触头向c端滑,电路中的电流变小,从而在N环中产生的磁场磁通量变小,由楞次定律知,N的运动要阻碍穿过其中的磁通量变小,向左运动,C正确.在S已经向a闭合的情况下,R的滑动触头向d端滑,电路中的电流变大,从而在N环中产生的磁场磁通量变大,由楞次定律知,N的运动要阻碍穿过其中的磁通量变大,向右运动,D不正确.答案:C10.在探究电磁感应现象的实验中:(1)首先要确定电流表指针偏转方向与电流方向间的关系.实验中所用电流表量程为100 μA,电源电动势为1.5 V,待选的保护电阻有三种R1=100 kΩ,R2=1 kΩ,R3=10 Ω,应选用_____________.(2)已测得电流表指针向右偏时,电流是由接线柱流入,由于某种原因,螺线管副线圈绕线标识已没有了,通过实验查找绕线方向.如图所示,当磁铁 N极插入线圈时,电流表指针向左偏,在图中画出副线圈的绕线方向.(3)在图示甲装置中,若将条形磁铁S极在下端,从螺线管中拔出,这时电流表的指针应向________偏.解析:(1)不会使电流表超过量程,达到保护的作用.选R1.(2)当磁铁 N极插入螺线管时,根据楞次定律,感应电流的磁场阻碍磁通量的增加,螺线管上端应为 N极,下端为S极,又电流表指针向左偏,可知电流方向是由电流表接线柱流出至螺线管上端接线柱,由安培定则可判断螺线管的绕线方向如图乙所示.(3)若将条形磁铁S极在下端,从螺线管中拨出时,感应电流磁场方向为阻碍磁通量的减少,螺线管上端应为 N极,下端为S极,由螺线管的绕线方向可以判定电流是从电流表的接线柱流入,故指针向左偏.答案:(1)R1 (2)如图乙 (3)左11.为观察电磁感应现象,某学生将电流表､螺线管A和B､蓄电池､开关用导线连接成如图所示的实验电路.(1)当接通和断开开关时,电流表的指针都没有偏转,其原因是( )A.开关位置接错B.电流表的正､负极接反C.线圈B的接头3､4接反D.蓄电池的正､负极接反(2)在开始实验之前,需要先确定电流表指针偏转方向与电流方向之间的关系,为此还需要的器材是________.具体方法是__________.解析:本题考查了感应电流产生的条件.(1)因感应电流产生的条件是闭合回路中的磁通量发生了变化,由电路图可知,若把开关接在线圈的3､4接头,因与1､2接头相连的电路电流不改变,所以不可能有感应电流,电流表也不可能偏转,开关应接在1､2接头与电源之间.(2)利用干电池已确定了正负极,把电流表接入电路,可以确定电流的流向与指针偏转方向的关系.答案:(1)A (2)一节电池､保护电阻用一节电池与电流表､保护电阻连接12.磁感应强度为B的匀强磁场仅存在于边长为2l的正方形范围内,有一个电阻为R､边长为l的正方形导线框abcd,以速度v沿垂直于磁感线方向匀速通过磁场,如图所示,从ab边进入磁场时开始计时.(1)画出穿过线框的磁通量随时间变化的图象;(2)判断线框中有无感应电流.若有,答出感应电流的方向.解析:线框穿过磁场的过程可分为三个阶段;进入磁场阶段(只有ab边在磁场中)､在磁场中运动阶段(ab､cd两边都在磁场中)､离开磁场阶段(只有cd边在磁场中).(1)①线框进入磁场阶段:t为0→,线框进入磁场中的面积线性增加,S=l·v·t,最后为Φ=B·S=Bl2.②线框在磁场中运动阶段:t为,线框磁通量为Φ=Bl2,保持不变.③线框离开磁场阶段:t为,线框磁通量线性减少,最后为零.Φ-t图象如图所示.(2)线框进入磁场阶段,穿过线框的磁通量增加,线框中将产生感应电流.由右手定则可知,感应电流方向为逆时针方向;线框在磁场中运动阶段,穿过线框的磁通量保持不变,无感应电流产生;线框离开磁场阶段,穿过线框的磁通量减少,线框中将产生感应电流.由右手定则可知,感应电流方向为顺时针方向.答案:(1)如图所示 (2)见解析。

第1讲电磁感应现象楞次定律一、单项选择题：在每一小题给出的四个选项中，只有一项为哪一项符合题目要求的。

1．如下列图，一水平放置的N匝矩形线框面积为S，匀强磁场的磁感应强度为B，方向斜向上，与水平面成30°角，现假设使矩形框以左边的一条边为轴转到竖直的虚线位置，如此此过程中磁通量的改变量的大小是( C )A．3－12BS B．3＋12NBSC．3＋12BS D．3－12NBS[解析] sin θ磁通量与匝数无关，Φ＝BS中，B与S必须垂直。

初态Φ1＝B cos θ·S，末态Φ2＝－B cos θ·S，磁通量的变化量大小ΔΦ＝|Φ2－Φ1|＝|BS(－cos 30°－sin30°)|＝3＋12BS，所以应选C项。

2．(2020·浙江诸暨模拟)有人设计了一种储能装置：在人的腰部固定一块永久磁铁，N 极向外；在手臂上固定一个金属线圈，线圈连接着充电电容器。

当手不停地前后摆动时，固定在手臂上的线圈能在一个摆动周期内，两次扫过别在腰部的磁铁，从而实现储能。

如下说法正确的答案是( D )A．该装置违反物理规律，不可能实现B．此装置会使手臂受到阻力而导致人走路变慢C．在手摆动的过程中，电容器极板的电性不变D．在手摆动的过程中，手臂受到的安培力方向交替变化[解析] D．在手摆动的过程中，线圈交替的进入或者离开磁场，使穿过线圈的磁通量发生变化，因而会产生感应电流，从而实现储能，该装置符合法拉第电磁感应定律，可能实现，选项A错误；此装置不会影响人走路的速度，选项B错误；在手摆动的过程中，感应电流的方向不断变化，如此电容器极板的电性不断改变。

选项C错误；在手摆动的过程中，感应电流的方向不断变化，手臂受到的安培力方向交替变化。

选项D正确。

3.如下列图，通电导线MN与单匝矩形线圈abcd共面，位置靠近ab且与线圈相互绝缘。

当MN中电流突然减小时，线圈所受安培力的合力方向( B )A．向左B．向右C．垂直纸面向外D．垂直纸面向里[解析] 解法一：当MN中电流突然减小时，单匝矩形线圈abcd垂直纸面向里的磁通量减小，根据楞次定律，线圈abcd中产生的感应电流方向为顺时针方向，由左手定如此可知ab边与cd边所受安培力方向均向右，所以线圈所受安培力的合力方向向右，B正确。

电磁感应现象楞次定律1.知道电磁感应现象产生的条件2.理解磁通量及磁通量变化的含义，并能计算.3.掌握楞次定律和右手定则的应用，并能判断感应电流的方向及相关导体的运动方向．考点一电磁感应现象的判断1．磁通量(1)定义：在匀强磁场中，磁感应强度B与垂直于磁场方向的面积的乘积．(2)公式：Φ＝BS.适用条件：①匀强磁场．②S为垂直磁场的有效面积．(3)磁通量是标量(填“标量”或“矢量”)．(4)磁通量的意义：①磁通量可以理解为穿过某一面积的磁感线的条数．②同一线圈平面，当它跟磁场方向垂直时，磁通量最大；当它跟磁场方向平行时，磁通量为零；当正向穿过线圈平面的磁感线条数和反向穿过的一样多时，磁通量为零．2．电磁感应现象(1)电磁感应现象：当穿过闭合导体回路的磁通量发生变化时，闭合导体回路中有感应电流产生，这种利用磁场产生电流的现象叫做电磁感应．(2)产生感应电流的条件：穿过闭合回路的磁通量发生变化．产生感应电动势的条件：无论回路是否闭合，只要穿过线圈平面的磁通量发生变化，线圈中就有感应电动势产生．(3)电磁感应现象中的能量转化：发生电磁感应现象时，机械能或其他形式的能转化为电能，该过程遵循能量守恒定律．[例题1]（2024•房山区一模）某同学用如图所示装置探究影响感应电流方向的因素。

将磁体从线圈中向上匀速抽出时，观察到灵敏电流计指针向右偏转。

关于该实验，下列说法正确的是（）A．图中线圈中感应电流的磁场方向向下B．若将磁体向上加速抽出，灵敏电流计指针将向左偏转C．磁体放置在线圈中静止不动，灵敏电流计指针仍向右偏转D．若将磁体的N、S极对调，并将其向下插入线圈，灵敏电流计指针仍向右偏转[例题2]（多选）（2024•丰台区二模）“探究影响感应电流方向的因素”的实验示意图如图所示：灵敏电流计和线圈组成闭合回路，通过“插入”、“拔出”条形磁铁，使线圈中产生感应电流。

记录实验过程中的相关信息，分析得出楞次定律。

下列说法正确的是（）A．实验时必须保持磁铁运动的速率不变B．该实验需要知道线圈的绕向C．该实验需要记录磁铁的运动方向D．该实验需要判断电流计指针偏转方向与通入电流方向的关系[例题3]（2023秋•通州区期末）如图甲所示，某同学在研究电磁感应现象时，将一线圈两端与电流传感器相连，强磁铁从长玻璃管上端由静止下落，电流传感器记录了强磁铁穿过线圈过程中电流随时间变化的图像，t2时刻电流为0，如图乙所示。

高三物理楞次定律练习题楞次定律是物理学中的重要定律之一，描述了电磁感应现象中的能量守恒关系。

通过掌握楞次定律的应用，我们能够更好地理解电磁感应现象，进一步提高物理学习的效果。

下面是一些高三物理楞次定律的练习题，希望能够帮助大家更好地掌握这一知识点。

1.一根导线绕在铁心上，导线两端分别接入一个电源，导线中的电流方向为由左向右。

在导线附近放置一个闭合的导体回路，如图所示。

根据楞次定律，回答以下问题。

题目一：在导线中通过的电流方向改变时，会在闭合回路中产生什么现象？为什么？解析：根据楞次定律，当导线中的电流发生变化时，闭合回路中会产生感应电流。

这是因为导线中的电流变化会产生变化的磁场，闭合回路受到这个变化的磁场影响，导致感应电流的产生。

题目二：闭合回路中的感应电流的方向是什么？为什么？解析：根据楞次定律，感应电流的方向会使得它产生的磁场与导线中的磁场方向相反。

由于导线中的电流方向为由左向右，根据楞次定律，闭合回路中的感应电流方向将是由右向左。

2.一个长直导线位于均匀磁场中，导线的长度为L，磁场的大小为B，导线与磁场的夹角为θ。

根据楞次定律，回答以下问题。

题目三：如果导线中通过的电流增大，导线上的作用力会如何变化？为什么？解析：根据楞次定律，导线中通过的电流增大，导线上的作用力也会增大。

这是因为导线中通过的电流的增大会导致磁感应强度增大，从而改变了导线所受的磁场力的大小。

题目四：如果导线与磁场的夹角增大，导线上的作用力会如何变化？为什么？解析：根据楞次定律，导线与磁场的夹角增大，导线上的作用力会减小。

这是因为夹角的增大会使导线所受的磁场力的垂直分量减小，从而导致作用力的减小。

3.一根长度为L的细直导线以速度v与一均匀磁感应强度为B的磁场垂直运动，与磁场的夹角为θ。

根据楞次定律，回答以下问题。

题目五：当导线以速度v向上运动时，导线中会产生电流吗？为什么？解析：根据楞次定律，当导线相对于磁场运动时，会在导线中产生感应电流。

课练29 电磁感应现象楞次定律1．(多项选择)如下列图，将带铁芯的线圈A通过滑动变阻器和开关连接到电源上，线圈B的两端连接到灵敏电流计上，把线圈A放进线圈B的里面．下面几种情况，灵敏电流计指针可能有偏转的是( )A．闭合开关瞬间B．开关闭合且电路稳定后C．开关闭合，拔出线圈A的过程D．开关闭合，将滑动变阻器的滑片P向左滑动的过程2．(多项选择)如下列图是研究性学习小组的同学设计的防止电梯坠落的应急安全装置，在电梯轿厢上安装永久磁铁，电梯的井壁上铺设线圈，能在电梯突然坠落时减小对人员的伤害．关于该装置，如下说法正确的答案是 ( )A．当电梯突然坠落时，该安全装置可起到阻碍电梯下落的作用B．当电梯突然坠落时，该安全装置可使电梯停在空中C．当电梯坠落至永久磁铁在图示位置时，闭合线圈A、B中电流方向一样D．当电梯坠落至永久磁铁在图示位置时，闭合线圈A、B都在阻碍电梯下落3．如下列图为一个简易的电磁弹射玩具．线圈、铁芯组合充当炮筒，硬币充当子弹．现将一个金属硬币放在铁芯上(金属硬币半径略大于铁芯半径)，电容器刚开始时处于无电状态，如此如下说法正确的答案是( )A．要将硬币射出，可直接将开关拨到2B．当开关拨向1时，电路中有短暂电流出现，且电容器上极板带负电C．开关由1拨向2的瞬间，铁芯中的磁通量减小D．开关由1拨向2的瞬间，硬币中会产生向上的感应磁场4．(多项选择)如图甲所示，虚线abcd(在水平面内)为矩形匀强磁场区域，磁场方向竖直向下，圆形闭合金属线圈以某初速度沿光滑绝缘水平面向磁场区域运动．图乙给出的是圆形闭合金属线圈四个可能到达的位置，不计空气阻力，如下说法正确的答案是 ( )A．①位置线圈中感应电流方向为顺时针B．②位置线圈中一定没有感应电流C．①④位置线圈的速度可能为零D．②③位置线圈的速度可能为零5．(多项选择)如下列图，M、N为两个有一定质量的载流超导线圈，M放置在水平桌面上，N悬停于M正上方，假设增大N的质量，使得N向下运动，如此如下说法正确的答案是( ) A．线圈M和N中的电流绕行方向相反B．线圈N受到的作用力减小C．线圈M中的电流增大D．线圈M对桌面的压力减小6.如下列图，一个U形金属导轨水平放置，其上放有一个金属导体棒ab，有一磁感应强度为B的匀强磁场斜向上穿过导轨平面，且与竖直方向的夹角为θ.在如下过程中，一定能在导轨与导体棒构成的回路中产生感应电流的是( )A．ab向右运动，同时使θ减小B．使磁感应强度B减小，θ同时也减小C．ab向左运动，同时增大磁感应强度BD．ab向右运动，同时增大磁感应强度B和θ(0°<θ<90°)练高考小题7．[2016·海南卷，4]如图，一圆形金属环与两固定的平行长直导线在同一竖直面内，环的圆心与两导线距离相等，环的直径小于两导线间距．两导线中通有大小相等、方向向下的恒定电流．假设( )A．金属环向上运动，如此环上的感应电流方向为顺时针方向B．金属环向下运动，如此环上的感应电流方向为顺时针方向C．金属环向左侧直导线靠近，如此环上的感应电流方向为逆时针方向D．金属环向右侧直导线靠近，如此环上的感应电流方向为逆时针方向8．[2016·江苏卷，6](多项选择)电吉他中电拾音器的根本结构如下列图，磁体附近的金属弦被磁化，因此弦振动时，在线圈中产生感应电流，电流经电路放大后传送到音箱发出声音．如下说法正确的有( )A．选用铜质弦，电吉他仍能正常工作B．取走磁体，电吉他将不能正常工作C．增加线圈匝数可以增大线圈中的感应电动势D．弦振动过程中，线圈中的电流方向不断变化9．[2019·全国卷Ⅲ，14]楞次定律是如下哪个定律在电磁感应现象中的具体表现？( )A．电阻定律 B．库仑定律C．欧姆定律 D．能量守恒定律10．[2016·全国卷Ⅱ，20](多项选择)法拉第圆盘发电机的示意图如下列图．铜圆盘安装在竖直的铜轴上，两铜片P、Q分别与圆盘的边缘和铜轴接触．圆盘处于方向竖直向上的匀强磁场B中．圆盘旋转时，关于流过电阻R的电流，如下说法正确的答案是( ) A．假设圆盘转动的角速度恒定，如此电流大小恒定B．假设从上向下看，圆盘顺时针转动，如此电流沿a到b的方向流动C．假设圆盘转动方向不变，角速度大小发生变化，如此电流方向可能发生变化D．假设圆盘转动的角速度变为原来的2倍，如此电流在R上的热功率也变为原来的2倍练模拟小题11．[2019·江苏省泰州市黄桥中学模拟]如下列图，匀强磁场垂直圆形线圈指向纸内，a、b、c、d为圆形线圈上等距离的四点，现用外力在上述四点将线圈拉成正方形，且线圈仍处在原平面内，如此在线圈发生形变的过程中( )A．线圈中将产生abcda方向的感应电流B．线圈中将产生adcba方向的感应电流C．线圈中的感应电流方向无法判断D．线圈中无感应电流12．[2019·江西省景德镇模拟](多项选择)如下列图，一根长导线弯曲成“〞形，通以直流电流I，正中间用绝缘线悬挂一金属环C，环与导线处于同一竖直平面内．在电流I 增大的过程中，如下判断正确的答案是( )A.金属环中无感应电流产生B.金属环中有逆时针方向的感应电流C.悬挂金属环C的绝缘线的拉力大于环的重力D.悬挂金属环C的绝缘线的拉力小于环的重力13.[2019·湖北省武汉调研]如下列图，竖直长导线通有恒定电流，一矩形线圈abcd可绕其竖直对称轴O1O2转动．当线圈绕轴以角速度ω沿逆时针(沿轴线从上往下看)方向匀速转动，从图示位置开始计时，如下说法正确的答案是( )A.t＝0时，线圈产生的感应电动势最大B.0～π2ω时间内，线圈中感应电流方向为abcdaC.t＝π2ω时，通过线圈的磁通量为零，线圈产生的感应电动势也为零D.线圈每转动一周电流方向改变一次14.[2019·山东省枣庄八中模拟](多项选择)如下列图，水平放置的圆形闭合铜线圈沿着固定的条形磁铁的竖直轴线自由下落．如此在它穿过条形磁铁的过程中( )A.线圈中感应电流的方向从上向下看先顺时针再逆时针B.线圈中感应电流方向没有改变C.线圈所受的安培力始终为阻力D.线圈的机械能增加15.[2019·江苏省南京模拟](多项选择)匀强磁场方向垂直纸面，规定垂直纸面向里的方向为正，磁感应强度B随时间t变化的规律如图甲所示．在磁场中有一细金属圆环，圆环平面位于纸面内，如图乙所示(磁场未画出)．用I1、I2、I3分别表示Oa、ab、bc段的感应电流，F1、F2、F3分别表示电流为I1、I2、I3时，金属圆环上很小一段受到的安培力，如此( )A．I1沿逆时针方向，I2沿顺时针方向B.I2沿逆时针方向，I3沿顺时针方向C.F1方向指向圆心，F2方向指向圆心D.F2方向背离圆心向外，F3方向指向圆心16.[2019·安徽省宣城模拟]如图甲所示，水平面上的平行导轨MN、PQ上放着两根导体棒ab、cd，两棒间用绝缘细线系住．开始匀强磁场垂直纸面向里，磁感应强度B随时间t的变化如图乙所示，图线与t轴的交点为t0.I和F T分别表示通过导体棒中的电流和细线的拉力(不计电流间的相互作用)．如此在t0时刻( )A．I＝0，F T＝0 B．I＝0，F T≠0C.I≠0，F T＝0 D．I≠0，F T≠0———[综合测评提能力]———一、单项选择题(此题共8小题，每一小题3分，共24分)1．[2019·西安模拟]如下列图，导轨间的磁场方向垂直于纸面向里，圆形金属环B正对带铁芯的线圈A，当金属棒MN在导轨上向右加速滑动时，如此( )A．MN无电流，B环无感应电流B．MN有向上电流，B环无感应电流C．MN有向下电流，从左向右看B有逆时针方向电流D．MN有向上电流，从左向右看B有顺时针方向电流2．[2019·武汉联考]如下列图，金属棒ab置于水平放置的U形光滑导轨上，导轨左端接一定值电阻R，在ef右侧存在有界匀强磁场B，磁场方向垂直导轨平面向下，在ef左侧的无磁场区域cdef内有一半径很小的金属圆环L，圆环与导轨在同一平面内．金属棒ab在水平恒力F的作用下从磁场左边界ef处由静止开始向右运动，导轨电阻不计，在金属棒匀速运动前，如下有关圆环的说法正确的答案是( )A．圆环内产生变大的感应电流，圆环有收缩的趋势B．圆环内产生变小的感应电流，圆环有收缩的趋势C．圆环内产生变大的感应电流，圆环有扩张的趋势D．圆环内产生变小的感应电流，圆环有扩张的趋势3．如图甲所示，绕在铁棒上的线圈ab中通有按如图乙所示规律变化的电流，以电流方向从a到b为正，在0～t0时间内，用丝线悬挂的铝环M始终静止不动，如此( )A．铝环M中有方向变化的感应电流B．铝环M中感应电流先减小后增大C．铝环M受到的摩擦力一直向右D．铝环M中感应电流的大小保持不变4．[2019·吉林长春质检]电动汽车越来越被人们所喜爱，某种无线充电方式的根本原理如下列图，路面上依次铺设圆形线圈，相邻两个线圈由供电装置通以反向电流，车身底部固定感应线圈，通过充电装置与蓄电池相连，汽车在此路面上行驶时，就可以进展充电，假设汽车正在匀速行驶，如下说法正确的答案是 ( )A．感应线圈中电流的磁场方向一定与路面线圈中电流的磁场方向相反B．感应线圈中产生的是方向改变、大小不变的电流C．感应线圈一定受到路面线圈磁场的安培力，会阻碍汽车运动D．给路面上的线圈通以同向电流，不会影响充电效果5.某同学学习了电磁感应相关知识之后，做了探究性实验：将闭合线圈按图示方式放在电子秤上，线圈上方有一N极朝下竖直放置的条形磁铁，手握磁铁在线圈的正上方静止，此时电子秤的示数为m0.如下说法正确的答案是( )A．将磁铁N极加速插向线圈的过程中，电子秤的示数小于m0B．将静止于线圈内的磁铁匀速抽出的过程中，电子秤的示数大于m0C．将磁铁N极加速插向线圈的过程中，线圈中产生的电流沿逆时针方向(俯视)D．将磁铁N极匀速插向线圈的过程中，磁铁减少的重力势能等于线圈中产生的焦耳热6．[2019·河南周口检测]如下列图，A为水平放置的胶木圆盘，在其侧面均匀分布着负电荷，在A的正上方用绝缘丝线悬挂一个金属圆环B，使B的环面水平且与圆盘面平行，其轴线与胶木圆盘A的轴线OO′重合．现使胶木圆盘A由静止开始绕其轴线OO′按箭头所示方向加速转动，如此( )A．金属环B的面积有扩大的趋势，丝线受到的拉力增大B．金属环B的面积有缩小的趋势，丝线受到的拉力减小C．金属环B的面积有扩大的趋势，丝线受到的拉力减小D．金属环B的面积有缩小的趋势，丝线受到的拉力增大7．[2019·浙江五校联考]如图1所示的是工业上探测物件外表层内部是否存在缺陷的涡流探伤技术．其原理是用电流线圈使物件内产生涡电流，借助探测线圈测定涡电流的改变，从而获得构件内部是否断裂与位置的信息．如图2所示的是一个带铁芯的线圈L、开关S和电源用导线连接起来的跳环实验装置，将一个套环置于线圈L上且使铁芯穿过其中，闭合开关S 的瞬间，套环将立刻跳起．关于对以上两个运用实例理解正确的答案是( )A．涡流探伤技术运用了互感原理，跳环实验演示了自感现象B．能被探测的物件和实验所用的套环必须是导电材料C．以上两个案例中的线圈所连接电源都必须是变化的交流电源D．以上两个案例中的线圈所连接电源也可以都是稳恒电源8．[2019·福建泉州检测]水平放置的光滑绝缘杆上挂有两个铜环M和N，通电密绕长螺线管穿过两环，如下列图，螺线管中部区域的管外磁场可以忽略，当滑动变阻器的滑片P向左移动时，两环将( )A．一起向左移动 B．一起向右移动C．相互靠拢 D．相互别离二、多项选择题(此题共2小题，每一小题4分，共8分)9．如下列图，光滑水平面上存在有界匀强磁场，直径与磁场宽度一样的圆形金属线框以一定的初速度斜向上匀速通过磁场．在必要的时间段内施加必要的水平拉力保证其做匀速运动，如此如下说法中正确的答案是( )A．金属线框内感应电流经历两次先增大后减小B．金属线框内感应电流方向先沿顺时针方向再沿逆时针方向C．拉力方向与速度方向一样D．拉力方向与速度方向无关10．[2019·安徽黄山八校联考]如图甲所示，等离子气流(由等电量的正、负离子组成)从左端连续不断地以速度v0射入P1和P2两极板间的匀强磁场中，ab直导线通过滑动变阻器与P1、P2相连接，线圈A与直导线cd相连接，线圈A内存在按图乙所示规律变化的磁场，且磁感应强度B的正方向规定为向左，如此如下表示正确的答案是( )A．0～1 s内ab、cd导线互相排斥B．1～2 s内ab、cd导线互相吸引C．2～3 s内ab、cd导线互相排斥D．3～4 s内ab、cd导线互相吸引三、非选择题(此题共3小题，共32分)11．(10分)如图甲所示，MN、PQ两条平行的光滑金属轨道与水平面成θ＝37°角固定，M、P之间接电阻箱R，导轨所在空间存在匀强磁场，磁场方向垂直于轨道平面向上，磁感应强度B＝1 T．质量为m的金属杆ab水平放置在轨道上，其接入电路的电阻值为r.现从静止释放杆ab，测得最大速度为v m.改变电阻箱的阻值R，得到v m与R的关系如图乙所示．导轨间距L＝2 m，重力加速度g取10 m/s2，轨道足够长且电阻不计．(1)杆ab 下滑过程中，判断感应电流的方向．(2)求R ＝0时，闭合电路中的感应电动势E 的最大值．(3)求金属杆的质量m 和阻值r .12．(12分)[2019·重庆检测]如下列图，匀强磁场的磁感应强度方向垂直纸面向里，宽度为l ，上、下边界与地面平行，下边界与地面相距72l .将一个边长为l ，质量为m ，总电阻为R 的正方形刚性导电线框ABCD 置于匀强磁场区域上方，线框CD 边与磁场上边界平行，从高于磁场上边界h 的位置由静止释放，h 的值能保证AB 边匀速通过磁场区域．从AB 边离开磁场到CD 边落到地面所用时间是AB 边通过磁场时间的2倍(重力加速度为g )．求：(1)线框通过磁场过程中电流的方向；(2)磁场区域内磁感应强度的大小；(3)CD边刚进入磁场时线框加速度与h的函数关系，分析h在不同情况下加速度的大小和方向，计算线框通过磁场区域产生的热量．13．(11分)如图甲所示，两根足够长的平行光滑金属导轨间距L＝0.5 m，导轨电阻不计．导轨与水平面成30°角固定在一范围足够大的匀强磁场中，磁场方向垂直导轨平面向上，两根一样的金属杆MN、PQ垂直放在金属导轨上，金属杆质量均为m＝0.12 kg，电阻均为R＝0.1 Ω.用长为d＝1.0 m的绝缘细线OO′将两金属杆的中点相连，在下述运动中，金属杆与金属导轨始终接触良好．(1)在MN上施加平行于导轨的拉力，使MN保持静止，穿过回路的磁场的磁感应强度变化规律如图乙所示，如此在什么时刻回路MNQP的面积发生变化？(2)假设磁场的方向不变，磁感应强度大小恒为B＝0.4 T，将细线OO′剪断，同时用平行于导轨的拉力使金属杆MN以v1＝2 m/s的速度沿导轨向上做匀速运动，求拉力的最大功率与回路电阻的最大发热功率．课练29 电磁感应现象楞次定律[狂刷小题夯根底]1．ACD 感应电流产生的条件是闭合回路中通过线圈的磁通量发生变化，闭合开关瞬间有磁通量变化，有感应电流，A项正确；开关闭合且电路稳定后，电流不再发生变化，通过线圈B的磁通量无变化，无感应电流，B项错误；拔出线圈A，如此通过线圈B的磁通量减小，有感应电流，C项正确；滑片P滑动，滑动变阻器接入电路的电阻发生变化，电流发生变化，线圈A产生的磁场发生变化，如此通过线圈B的磁通量发生变化，有感应电流，D项正确．2．AD 假设电梯突然坠落，线圈内的磁感应强度发生变化，将在线圈中产生感应电流，感应电流会阻碍磁铁的相对运动，可起到应急避险作用，故A正确；感应电流会阻碍磁铁的相对运动，但不能阻止磁铁的运动，故B错误；当电梯坠落至题图位置时，闭合线圈A中向上的磁场减弱，感应电流的方向从上向下看是逆时针方向，线圈B中向上的磁场增强，感应电流的方向从上向下看是顺时针方向，可知线圈A与线圈B中感应电流的方向相反，故C错误；结合A选项的分析可知，当电梯坠落至题图位置时，闭合线圈A、B都在阻碍电梯下落，故D正确．3．D 电容器刚开始时处于无电状态，直接将开关拨到2，如此不能将硬币射出，选项A错误；当开关拨向1时，电容器充电，电路中有短暂电流出现，电容器上极板带正电，选项B错误；当开关由1拨向2瞬间，电容器放电，铁芯中产生向下增大的磁场，根据楞次定律，如此硬币中会产生向上的感应磁场，选项C错误，D正确．4．BC 根据楞次定律，①位置，线圈中感应电流方向为逆时针，选项A错误；②位置，线圈完全进入磁场，磁通量不变，没有感应电流产生，选项B正确；①④位置，线圈进或出磁场时，磁通量变化，线圈中会产生感应电流，线圈受到与速度方向相反的安培力的作用而减速运动，速度可能为零，故C正确；②③位置，线圈已完全进入磁场，磁通量不变，没有感应电流产生，不再受安培力，线圈在磁场中做匀速运动，所以②③位置线圈的速度不可能2．B 金属棒ab在水平恒力F的作用下从磁场左边界ef处由静止开始向右运动，金属棒ab切割磁感线产生感应电动势和感应电流，由于受到与速度成正比的安培力作用，金属棒ab的速度逐渐增大，加速度逐渐减小，左侧金属圆环内的磁通量逐渐增大，但磁通量变化率逐渐减小，根据法拉第电磁感应定律可知，圆环内产生逐渐变小的感应电流；根据楞次定律可知，圆环有收缩的趋势，选项B正确，A、C、D三项错误．3．D 此题考查安培定如此、楞次定律知识，意在考查考生的分析推理能力．根据题意可知，当电流从a流向b时，由右手螺旋定如此可知，穿过铝环M的磁场方向水平向右，由于ab中电流均匀减小，所以穿过M的磁通量均匀变小，根据楞次定律和法拉第电磁感应定律可得，铝环M的感应电流方向为顺时针方向(从左向右看)，且大小不变；后半段时间电流从b 流向a，由右手螺旋定如此可知，穿过铝环M的磁场方向水平向左，ba中电流增大，如此穿过M的磁通量变大，根据楞次定律可知，感应电流方向为顺时针方向(从左向右看)，故铝环M 中感应电流大小、方向均不变，A、B错误，D正确；铝环M中感应电流的大小、方向均保持不变，但线圈ab中产生磁场的方向变化，所以铝环M受到的摩擦力方向也变化，C错误．4．C 由安培定如此知路面上相邻圆形线圈内部的磁场方向相反，分析可知汽车在行驶过程中，感应线圈中感应电流产生的磁场方向与地面线圈产生的磁场方向时而一样，时而相反，故A项错误；由于路面线圈中的电流不知如何变化，产生的磁场也无法确定，所以感应线圈中的电流大小不能确定，故B项错误；感应线圈随汽车一起运动过程中会产生感应电流，在路面线圈的磁场中受到安培力，根据“来拒去留〞可知，此安培力一定阻碍相对运动，即阻碍汽车运动，故C项正确；给路面线圈通以同向电流，多个路面线圈内部产生一样方向的磁场，感应线圈中的磁通量的变化率与路面线圈通以反向电流时相比变小，所以会影响充电效果，故D项错误．5．C 此题以探究性实验为载体，考查感应电流的产生和方向判定、楞次定律的推论与应用，考查考生的理解能力和推理能力．将条形磁铁插入线圈或从线圈中抽出的过程，穿过线圈的磁通量发生了变化，线圈中产生了感应电流，线圈与条形磁铁会发生相互作用，根据楞次定律的推论“来拒去留〞可知，在将磁铁插入线圈(无论是匀速、加速还是减速)的过程中，线圈与磁铁相互排斥，导致电子秤的示数大于m0，在抽出磁铁(无论是匀速、加速还是减速)的过程中，线圈与磁铁相互吸引，导致电子秤的示数小于m0，A、B错误．根据楞次定律可判断，将一条形磁铁的N极加速插向线圈时，线圈中产生的感应电流方向为逆时针方向(俯视)，C正确；磁铁N极匀速插向线圈的过程中，磁铁受到重力、拉力、斥力作用，重力和拉力的合力做的功等于线圈中产生的焦耳热，D错误．6．B 胶木圆盘A由静止开始绕其轴线OO′按箭头所示方向加速转动，形成环形电流，。
