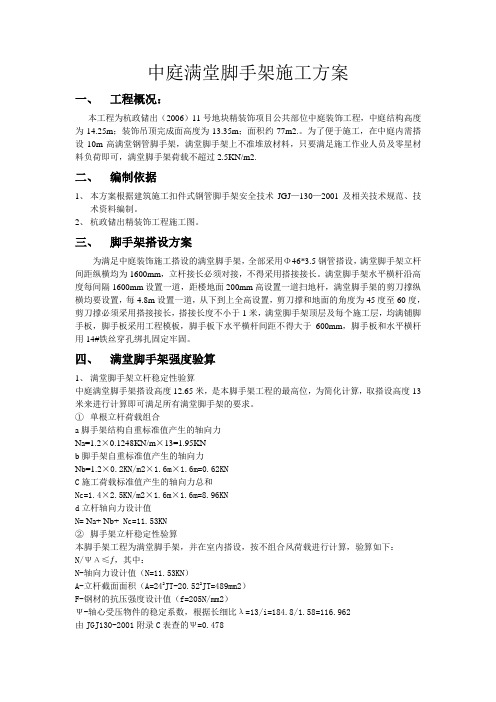

中庭满堂脚手架施工方案一、工程概况：本工程为杭政储出（2006）11号地块精装饰项目公共部位中庭装饰工程，中庭结构高度为14.25m；装饰吊顶完成面高度为13.35m；面积约77m2.。
为了便于施工，在中庭内需搭设10m高满堂钢管脚手架，满堂脚手架上不准堆放材料，只要满足施工作业人员及零星材料负荷即可，满堂脚手架荷载不超过2.5KN/m2.二、编制依据1、本方案根据建筑施工扣件式钢管脚手架安全技术JGJ—130—2001及相关技术规范、技术资料编制。
2、杭政储出精装饰工程施工图。
三、脚手架搭设方案为满足中庭装饰施工搭设的满堂脚手架，全部采用Φ46*3.5钢管搭设，满堂脚手架立杆间距纵横均为1600mm，立杆接长必须对接，不得采用搭接接长。
满堂脚手架水平横杆沿高度每间隔1600mm设置一道，距楼地面200mm高设置一道扫地杆，满堂脚手架的剪刀撑纵横均要设置，每4.8m设置一道，从下到上全高设置，剪刀撑和地面的角度为45度至60度，剪刀撑必须采用搭接接长，搭接长度不小于1米，满堂脚手架顶层及每个施工层，均满铺脚手板，脚手板采用工程模板，脚手板下水平横杆间距不得大于600mm，脚手板和水平横杆用14#铁丝穿孔绑扎固定牢固。
四、满堂脚手架强度验算1、满堂脚手架立杆稳定性验算中庭满堂脚手架搭设高度12.65米，是本脚手架工程的最高位，为简化计算，取搭设高度13米来进行计算即可满足所有满堂脚手架的要求。
①单根立杆荷载组合a脚手架结构自重标准值产生的轴向力Na=1.2×0.1248KN/m×13=1.95KNb脚手架自重标准值产生的轴向力Nb=1.2×0.2KN/m2×1.6m×1.6m=0.62KNC施工荷载标准值产生的轴向力总和Nc=1.4×2.5KN/m2×1.6m×1.6m=8.96KNd立杆轴向力设计值N= Na+ Nb+ Nc=11.53KN②脚手架立杆稳定性验算本脚手架工程为满堂脚手架，并在室内搭设，按不组合风荷载进行计算，验算如下：N/ΨА≤ƒ，其中：N-轴向力设计值（N=11.53KN）A-立杆截面面积（A=242JT-20.522JT=489mm2）F-钢材的抗压强度设计值（f=205N/mm2）Ψ-轴心受压物件的稳定系数，根据长细比λ=13/i=184.8/1.58=116.962由JGJ130-2001附录C表查的Ψ=0.47810-计算长度，10=Kh=1.15×1.6=1.848m=184.8cmK-计算长度附加系数h-立杆步距i-截面回转半径（i=1.58cm）∵N/ΨА=11.53×103/0.478×489=47.4N/mm2≤ƒ=205 N/mm2∴满堂脚手架能满足施工荷载的要求。

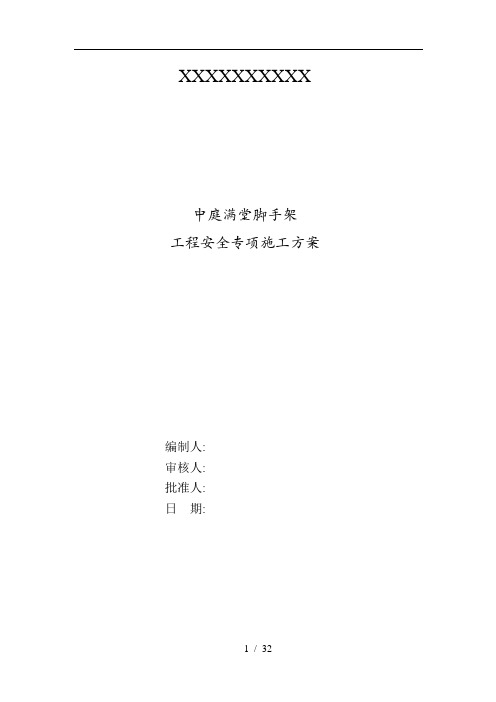

XXXXXXXXXX中庭满堂脚手架工程安全专项施工方案编制人:审核人:批准人:日期:目录1. 编制依据- 0 -2. 工程概况- 0 -2.1.工程总体概况- 0 -2.2.满堂脚手架搭设概况- 1 -3. 施工准备- 4 -4. 满堂架支撑体系搭设方案- 5 -4.1.支撑系统设计- 5 -5. 主要施工方法- 6 -5.1.扶梯保护- 6 -5.2.支撑架搭设- 7 -5.3.脚手板铺设- 10 -5.4.临时施工爬梯搭设- 10 -6. 施工进度计划- 11 -7. 质量控制及技术保证措施- 11 -7.1.技术保证措施- 11 -7.2.质量控制措施- 11 -8. 安全施工措施- 12 -8.1.搭设的安全要求- 12 -8.2.拆除的安全措施- 13 -9. 满堂脚手架监测- 14 -10. 危险源辨识- 14 -11. 危险源的监控- 15 -12. 应急预案- 17 -12.1.建立应急预案组织机构- 17 -12.2.建立对内、对外的通讯网络- 18 -12.3.应急预案启动条件- 18 -12.4.重大危险源的应急救援方案- 18 -13. 满堂架支撑体系验算- 20 -13.1.荷载参数- 20 -13.2.满堂脚手架卸料平台计算书- 20 -14. 附图- 26 -14.1.满堂架立面示意图- 26 -14.2.立杆、剪刀撑平面布置图- 26 -14.3.立杆与周边框架柱连接示意图- 27 -14.4.临时施工爬梯搭设示意图- 27 -14.5.监测点位布置示意图- 28 -1.编制依据1.《工程建筑标准强制性条文》（建设部建标[2002]219号文）；2.《建筑施工扣件式钢管脚手架安全技术规X》（JGJ130-2011）；3.《建筑施工高处作业安全技术规X》(JGJ80-91)；4.《建筑施工安全检查标准》（JGJ59-2011）；5.《危险性较大的分部分项工程安全管理办法》（建质〔2009〕87号）；6.《高大模板扣件式钢管支撑体系施工安全管理规定》（闽建建[2007]32号文）；7.《XX市建设工程质量安全监督站关于强化建设工程施工安全和实体质量监督的若干措施》（厦建质监[2007]14号文）；8.《XX市建设工程施工现场防火安全管理暂行规定的通知》（厦建工[2009]30号文）；9.《关于加强建设工程安全生产应急管理工作的通知》（厦建工[2010]84号文）；10.《建设工程施工重大危险源辨识与监控技术规X》（DB-91-2007）；11.本工程施工图纸及设计变更；12.《施工手册》第四版；13.中国建筑科学研究XXPKPM施工安全验算软件。

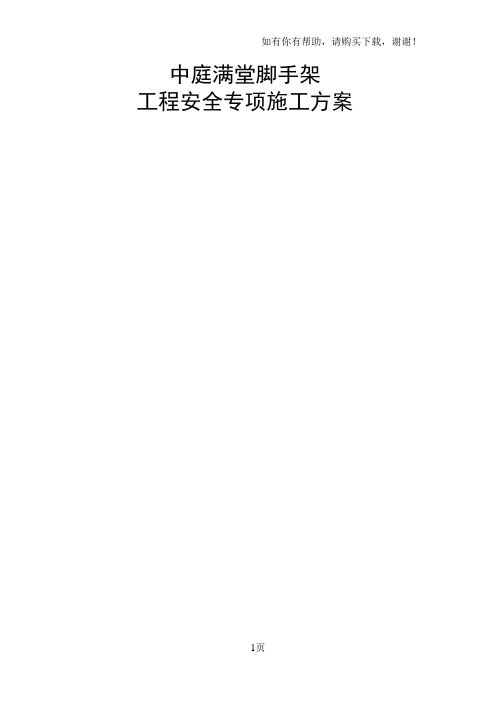

中庭满堂脚手架工程安全专项施工方案目录1. 编制依据.......................................................................................................... 错误！未定义书签。
2. 工程概况.......................................................................................................... 错误！未定义书签。
2.1.工程总体概况 ....................................................................................... 错误！未定义书签。
2.2.满堂脚手架搭设概况 ........................................................................... 错误！未定义书签。
3. 施工准备.......................................................................................................... 错误！未定义书签。
4. 满堂架支撑体系搭设方案 .............................................................................. 错误！未定义书签。
4.1.支撑系统设计 ....................................................................................... 错误！未定义书签。
5. 主要施工方法.................................................................................................. 错误！未定义书签。

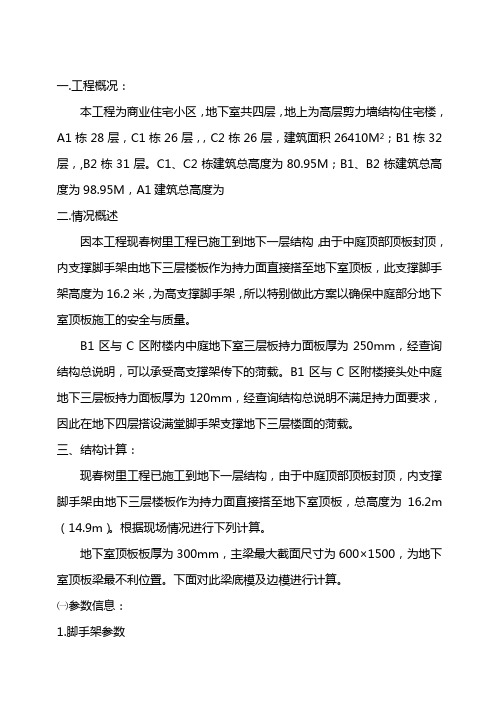

一.工程概况：本工程为商业住宅小区，地下室共四层，地上为高层剪力墙结构住宅楼，A1栋28层，C1栋26层，，C2栋26层，建筑面积26410M2；B1栋32层，,B2栋31层。
C1、C2栋建筑总高度为80.95M；B1、B2栋建筑总高度为98.95M，A1建筑总高度为二.情况概述因本工程现春树里工程已施工到地下一层结构，由于中庭顶部顶板封顶，内支撑脚手架由地下三层楼板作为持力面直接搭至地下室顶板，此支撑脚手架高度为16.2米，为高支撑脚手架，所以特别做此方案以确保中庭部分地下室顶板施工的安全与质量。
B1区与C区附楼内中庭地下室三层板持力面板厚为250mm，经查询结构总说明，可以承受高支撑架传下的菏载。
B1区与C区附楼接头处中庭地下三层板持力面板厚为120mm，经查询结构总说明不满足持力面要求，因此在地下四层搭设满堂脚手架支撑地下三层楼面的菏载。
三、结构计算：现春树里工程已施工到地下一层结构，由于中庭顶部顶板封顶，内支撑脚手架由地下三层楼板作为持力面直接搭至地下室顶板，总高度为16.2m （14.9m）。
根据现场情况进行下列计算。
地下室顶板板厚为300mm，主梁最大截面尺寸为600×1500，为地下室顶板梁最不利位置。
下面对此梁底模及边模进行计算。
㈠参数信息：1.脚手架参数梁下横向步距0.6m，排距1.0m，楼板下横向间距或排距0.9m，纵距0.9m，步距1.5m，梁底小横杆间距0.45m立杆上端伸出至模板支撑点长度0.1m，脚手架搭设高度16.2m采用钢管（mm）：Φ48×3.5扣件连接方式：双扣件，扣件抗滑承载力系数：0.8板底支撑连接方式：方木支撑2.荷载参数模板与木板自重0.350 KN/m2，钢筋混凝土自重25 KN/m3楼板浇筑厚度0.3m，倾倒混凝土底部荷载标准值2 KN/m2，侧面4 KN/m2施工均布荷载标准值1 KN/m23.木方参数木方弹性模量：9500 N/mm2木模板弹性模量：9000 N/mm2木方抗弯强度设计值：11.7 N/mm2木方抗剪强度设计值：1.3 N/mm2梁底木方间距300mm 板底木方间距250mm木方的截面宽度：50mm 木方的截面高度： 100mm㈡梁边模计算：由砼侧压力公式：F=0.22γC Vt0β1β2V1/2 F=γC H 取小值F—新浇混凝土对模板的最大侧压力（KN/m2）；γC—混凝土的重力密度（KN/m3）；t0—新浇混凝土的初凝时间（h），可按实测确定。
红星美凯龙内江家居生活广场工程中庭脚手架施工方案编制人：审核人：审批人：广西晟力装饰工程有限公司内江红星美凯龙项目部2013年11月16日目录一、工程概况 (3)二、编制依据 (3)三、施工技术 (4)四、质量要求 (12)五、安全保证措施 (15)第一章工程概况本工程为内江红星美凯龙内江家居生活广场，是安装、装饰项目，该项目位于内江市甜城大道999号，项目用地性质为办公、商业用地，可建设用地面积为32982.48㎡。
项目总建筑面积为63098.25㎡，其中地上建设面积为60712.12㎡，地下建设面积为2386.13㎡。
商场建筑层数地上4层，局部地下1层，建筑高度22.4m。
本工程共享中庭两个，该此满堂脚手架仅为中庭内装修施工使用。
第二章编制依据1、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-20112、《钢结构设计规范》GB50017-20033、《建筑结构荷载规范》GB50009-20124、《建筑施工安全检查标准》(JGJ59-99)5、《建筑施工高处作业安全技术规范》JGJ80-916、《建筑施工安全检查评分标准》JGJ59-117、《建筑施工计算手册》第三章施工技术3.1方案选择3.2管理人员分工及职责搭设过程中，因处在施工高峰期，各施工班组在交叉作业中，故应加强安全监控力度，现场设定若干名安全监控员。
水平和垂直材料运输必须设置临时警戒区域，用红白三角小旗围栏。
谨防非施工人员进入。
脚手架的搭设和拆除，均应有项目技术负责人的认可，方可进行施工作业，并必须配备有足够的辅助人员和必要的工具。
3.3施工准备3.3.1人员准备具有上岗证的专业架子工不少于15人。
3.3.2材料准备φ48×3.5脚手管；水平安全兜网；各种扣件（直角、旋转、对接扣件）；5cm厚脚手板；8＃铅丝。
脚手架钢管应采用现行国家标准《直缝电焊钢管》（GB/T13793）或《低压流体输送用焊接钢管》（GB/T3092）中规定的3号普通钢管，其质量要符合现行国家标准《碳素结构钢》（GB/T700）中Q235-A级钢的规定。
第一节、满堂脚手架1、中庭满堂脚手架专项方案1.1、脚手架搭高要求1、本工程满堂脚手架搭设人员必须是经过按现行国家标准《特种作业人员安全技术考核管理规则》考核合格的专业架子工。
搭设脚手架人员必须戴安全帽、系安全带、穿防滑鞋。
2、按国家颁布推行的《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）要求进行搭设、验收和维护，同时需符合现场情况并满足装饰施工要求。
注：挑架位置和悬挑的次数根据现场实际情况布设；1.2、脚手架搭设施工工艺（1）基础脚手架搭设现场地面为钢筋混凝土楼地面。
立杆底部加装垫木。
（2）脚手架搭设纵向扫地杆→立杆→横向扫地杆→第一步纵向水平杆（大横杆）→第一步横向水平杆（小横杆）→第二步纵向水平横杆→第二步横向水平杆→连墙件（或抱住杆等连墙件杆）→连立杆→设剪刀撑→铺脚板、挂安全网。
1.3、脚手架主要受力杆件的搭设方法（1）立杆每根立杆必须设标准的钢管底座，由标谁底座向上200mm处，设置扫地杆用，直角扣件与立杆固定，立杆要求对接，严禁搭接（除顶层外)当顶层采用搭接时，要求搭接长度为1m，搭接部位不得少于2个旋转扣件。
相邻两根立管接头部位要错开，并且布置在不同的步距内，其错开的垂直距离不小于500mm，其接头距离不要大于步距1/3。
（2）连墙杆1、与建筑物结构之间的连接杆件，作用:主要是防止架体倾斜，连墙杆尽量靠近立杆与大横杆的节点处，施工中不得随意拆除连墙杆与架体连接的一端。
2、连墙杆的布置间距为二步三跨。
（3）大横杆1、大横杆水平放置于立杆的内侧，其长度不小于3跨，两根纵向大横杆的接头要求采用对接，并用对接扣件连接，该扣件距离有大于跨度的1/3。
2、在同一步中，上下相邻的两根纵向大横杆的对接头不应在同一跨内。
（4）小横杆1、小横杆距立杆轴心不得大于150mm，跨度中间的小横杆可根据支撑脚手板的需要设置。
主节点处必须投置一根小横杆。
2、脚手架的小横杆靠一端必须伸入墙内不小于240mm，伸出大横杆不小于100mm。
目录第一章工程概况 (1)第二章编制依据 (1)第三章施工部署 (1)3.1总体布置 (1)3.2脚手架设计 (2)3.2.1主要构配件 (2)3.2.2脚手架架体 (2)第四章脚手架搭设 (2)4.1立杆搭设要求 (2)4.2水平杆搭设要求 (3)4.3扣件安装要求 (3)4.4脚手板搭设要求 (3)4.5其他搭设要求 (3)第五章脚手架拆除 (4)第六章质量保证要求 (4)第七章安全要求和措施 (5)第八章结构验算 (5)8.1满堂脚手架计算书 (6)8.2纵向水平杆验算 (7)8.3横向水平杆验算 (8)8.4扣件抗滑承载力验算 (9)8.5荷载计算 (9)8.5.1立杆静荷载计算 (9)8.5.2立杆施工活荷载计算 (10)8.6立杆稳定性验算 (10)8.7连墙件承载力验算 (11)8.8立杆地基承载力验算 (12)第一章工程概况常德路771地块由上海市锦迪城市建设开发有限公司投资兴建。
本工程位于常德路近康定路段，南侧临近老式里弄住宅，有大量简易搭设棚和简易民居；西侧靠近培近中学；东侧是已运营的7号线昌平路车站，与本建筑仅一墙之隔。
规划用地面积为 2096 m2，地上建筑面积为3638 m2、容积率为1.7。
本项目分为办公用房，商场两部分，主体采用钢筋混凝土框架结构，地面部分最高五层，地下三层(主体已施工完毕)。
建筑最高21.5米，屋面防水等级为二级，建筑耐火等级为二级，抗震等级为三级，为丙类抗震，抗震设防烈度为7度设防，建筑设计使用年限为50年。
本工程±0.000相当于绝对标高2.900米。
本工程由上海尧舜建筑设计有限公司负责设计，上海隧道工程股份有限公司负责施工总承包。
第二章编制依据(1)设计图纸(2)《建筑施工安全检查标准》(JGJ59—99)；(3)《建筑施工高处作业安全技术规范》(JGJ80-91)；(4)《建筑结构荷载规范》(GB50009-2001)；(5)《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2001)；(6)《建筑结构静力计算手册》(第二版)；(7) 其它有关安全技术规定。
安贞医院昌平分院综合楼工程中庭脚手架施工方案1.编制依据1.1《建筑结构荷载规范》（GB50009-2001）1.2《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）1.3《北京市建筑工程施工安全操作规程》（DBJ01-62-2002）1.4 《北京市建设工程施工现场安全防护标准》（京建施［2003］1号）1.5北京安贞医院昌平分院综合楼施工图1.6建筑施工手册第四版2.工程概况北京安贞医院昌平分院综合楼工程位于北京市昌平区北七家镇宏福创业园内，总建筑面积10786.9m2。
本工程地下车库2层；东配楼地下两层、地上一层；主楼地下室两层、地上十七层。
主楼为门诊、医技、手术、病房等综合的医疗建筑；主楼檐高75m，首层4.8m，设备层层高4.5m，七层层高3.5m，十五、十六层层高3.95m，标准层层高4m。
为满足中庭玻璃屋顶钢结构装饰、中庭玻璃幕墙装修施工作业面条件，在中庭17层钢梁部位搭设吊脚手架，14、15层处搭设二道水平防护网，以满足搭设吊架时的人身安全，中庭8—16层搭设落地式双排脚手架，以满足施工作业的需要。
3.施工安排3.1材料准备3.1.1脚手架材料要求3.1.1.1钢管脚手架钢管应采用现行国家标准《直缝电焊钢管》（GB/T 13793）或《低压流体输送用焊接钢管》（GB/T 3092）中规定的3号普通钢管，其质量应符合现行国家标准《碳素结构钢》（GB/T 700）中Q235-A级钢的规定。
脚手架钢管采用外径48mm，壁厚3.5mm的钢管。
钢管应平直光滑，无裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道。
钢管应有产品质量合格证，钢管必须涂有防锈漆并严禁打孔。
3.1.1.2扣件采用可锻造铸铁制作的扣件，其材质必须符合现行国家标准《钢管脚手架扣件》（GB15831-1995）的规定。
扣件必须有产品合格证，无出厂合格证、表面有裂纹变形、锈蚀等质量问题的严禁使用。
脚手架采用的扣件，在螺栓拎紧扭力矩达65N.m时，不得发生破坏。
中庭部位脚手架施工方案一、工程概况云南红星广场项目，内部共有4个大小不等的中庭部分。
中庭脚手架搭设从地下一层及一层开始搭设到中庭钢结构顶棚下0.6m处，脚手架搭设高度最高约45米。
应施工需要，中庭部位搭设二排脚手架。
下部24m采用双立杆，上部采用单立杆。
立杆间距1050mm，下部24m步距1.5m，上部步距1.8m。
中庭顶部操作层采用八字撑连接。
二、主要材料要求1、钢管符合GB/700标准，表面应光滑，不得有折叠、裂缝、搭焊等缺陷存在，不得有超过壁厚允许偏差值的划道、刮伤、焊缝错位、烧伤结疤等缺陷存在，钢管表面锈蚀的深度<0.50mm，钢管弯曲<12mm。
脚手架钢管严禁用电焊或氧焊切割，严禁打孔。
2、扣件质量应符合《钢管脚手架扣件》（JGJ22-85）均规定对重复使用的扣件应及时检查，有裂缝、变形的扣件严禁使用。
滑丝的螺栓必须更换，垫圈必须齐全，表面应涂油漆防腐，扣件螺栓拧紧，扭力矩达65N.M时，铸铁扣件不得发生破坏。
三、施工工艺及操作要点1、搭设施工流程：清理混凝土楼面→安放垫板→竖立杆并同时安扫地杆→搭设水平杆→搭设剪力撑→连接横杆→铺竹排→验收2、操作要点：（1）主要搭设参数：立杆间距1050，下部24m步距1.5m，上部步距1.8m。
脚手架离墙、柱外边距离为600mm，中庭脚手架搭设位置见平面图。
（2）脚手架顶面根据施工高度搭设至大厅面顶下0.6m。
（3）脚手架顶面水平钢管间距300mm，满铺两层竹笆，竖向钢管不得冒头，周围搭设1.2m高围栏。
（4）搭设场地应平整、夯实，立杆下口安放垫板。
（5）脚手架连墙件在遇柱或预制板时连墙件加长，拉锚采用在结平层上预埋短钢管用钢管连接内立杆。
（6）因楼层较高，有5.2米，所以连墙件拉锚采用三步两跨。
（7）主接头必须采用对接扣件连接，底部立杆必须采用不同长度的钢管，立杆的连接交错布置，相邻立杆的连接不应在同一高度，其错开距离不得小于500mm，并不得在同一步内。
上海盛源家豪城商业楼编制人：审核人：编制单位：上海盛源建筑市政工程有限公司家豪城商业楼项目部中庭高支架模板工程专项施工方案一、工程概况1.1 参建单位建设单位：上海盛源房地产（集团）有限公司设计单位：上海中房建筑设计有限公司民防设计单位：上海市地下建筑设计研究院围护设计单位：上海申元岩土工程有限公司监理单位：上海海龙工程技术发展有限公司施工总承包：上海盛源建筑市政工程有限公司1.2 地理位置本工程位于闸北区共和新路西侧柳营路北侧上海盛源家豪城内。
1.3 建筑设计(1) 本工程地下建筑面积15344.17㎡，其中民防部分建筑面积7614.59㎡，地下建筑面积23226.39㎡。
地下室一层为商场，地下室二层平时作为地下停车位，战时为六级人员掩蔽体。
(2) 本工程±0.000 m相当于绝对标高5.000 m，室内外高差300㎜。
(3) 主楼为地上五层，地下两层，建筑物高度24.0 m。
1.4 结构设计概况(1) 本工程抗震设计烈度为7度，按Ⅳ类场地设计，抗震等级为三级。
(2) 本工程基础形式预制砼方桩筏板基础，主体结构形式为框架结构体系。
(3) 本工程垫层砼为C15；地下结构底板为C30抗渗S6；地下室内柱砼为C40，外墙砼为C30抗渗S6；地下室二层顶板框架梁为600*1000，次梁为350*800。
板厚250，于2010年9月8日浇筑完成；地下室一层顶板-0.5m处，框架梁为350*700，次梁为200*500，板厚180，于2010年10月14日浇筑完成。
(4) 上部结构柱体系砼强度按楼层高度变化，1~2层为C35，3~5层为C30，其余结构砼均为C30。
(5) 由于建筑物搂层面积较大，在建筑物中部横向和纵向各设置一条后浇带，并沿建筑物纵向另设置两条膨胀带。
二、本工程主要功能为商场，在C轴轴跨度17.3米，3-6轴间1-4层留一中庭，在18.55米处设置现浇板，作为中庭顶盖，现浇板厚120，最大梁的截面为500*1300，其余为200*700和200*500。
三、主要材料选用本工程主要采用“九夹板+木枋+钢管”模板及支撑系统，木枋选用45×90，九夹板厚度为16，钢管为φ48×3.5无缝钢管。
木构件特性：允许挠度250，132，9500 2；普通螺杆（φ14）允许拉应力σ=178 2；φ48×3.0无缝钢管＝2052，2.06×1052。
四、施工工艺流程放线、定位→支撑排架搭设（专业架子工搭设）→梁板模板→隐蔽验收→砼浇筑→砼养护→下道工序五、模板支撑形式1、楼板支撑45×90木枋次龙骨间距250，φ48×3.5钢管主龙骨间距800，双扣件连接，支撑钢管布置采用800×800，步距1800 。
2、梁支撑梁截面500×1300：梁支撑采用45×90双拼木枋垂直梁截面，木枋次龙骨间距200；φ48×3.5钢管主龙骨间距400；双扣件连接。
钢管支撑立杆间距400×400，梁底增加承重双立杆。
横杆步距1800 。
梁侧楞间距200。
设置对拉螺栓选用φ14（外套管），间距500。
梁截面高度≤700时，梁支撑采用45×90木枋次龙骨间距250；梁侧楞间距250。
φ48×3.0钢管主龙骨间距800。
钢管支撑立杆间距800（沿梁长方向）×800。
六、模板安装1、施工要求1.1 顶板施工（1）顶板模板根据图纸设计，结合现场情况进行配制拼装。
（2）模板采用九夹板，模板次龙骨采用45×90木枋，主龙骨采用φ48×3.5钢管。
（3）满堂支承架采用φ48×3.5钢管。
1.2 梁模板施工（1）梁模安装先安装底模，底模安装时中心线准确，拉通线校正，底模应水平，然后安装侧模，侧模与底模成直角，支承采用φ48钢管。
（2）按规定跨度≥4m时，模板应起拱，起拱高度应为全跨长度的1/1000—3/1000，且不超过3。
（3）梁的支撑架应与板、柱、墙的支承架相连接，形成一个整体稳定、刚性良好的支承系统。
（4）竖杆或钢管顶撑间距不得大于1000，并用不少于三道水平横向拉杆及增设剪力撑，保证支承架的刚度稳定性要求。
2、构造要求2.1本支模体系的搭设必须严格按照本方案及建筑施工扣件式钢管脚手架安全技术规范（130－2001）执行。
2.2剪刀撑：在支撑体系内每隔4排立杆设置纵横竖向剪刀撑，剪刀撑角度为45~60。
支撑主梁的立柱必须设置剪刀撑。
2.3钢管纵横水平拉杆：钢管支撑设置纵横水平拉杆，离地200设纵横扫地杆，以上每隔1.8米（不大于1.8米）设置Φ48钢管纵横水平拉杆，另外在每层现浇板上沿满堂架周围竖向预Φ48钢管与满堂架水平杆对应作为水平加强层使用，并用十字扣扣紧拧牢。
2.4每间隔3步用竹笆满铺进行分隔防护，周围与防护栏杆之间以及满堂架外围均用绿色密目网封闭。
2.5所有施工人员上下登高均从已施工好的楼面与满堂架搭设的临时通道进行上下。
3．质量要求七、模板拆除1、按照《混凝土结构工程施工质量验收规范》（50204-2002）中有关模板拆除规定，及时拆除模板，以利于模板的周转利用。
2、拆除时不可用力过猛，模板及支撑拆除后要及时运走，保持施工现场的整洁、文明。
3、拆模应遵循先安装后拆除，后安装先拆除的原则。
4、模板拆除后，要派专人负责除去板上的铁钉、板面粘结的剩余砼及涂刷脱模剂，以延长模板使用寿命。
5、上层楼板浇砼时，下一层楼板的模板支撑不得拆除。
6、拆模前必须填写拆模申请。
7、经计算地下二层人防顶板250满足上部荷载要求，地下一层顶板高支模区域支撑待施工完成后与上部高支模一同拆除。
8、拆模时砼达到强度八、施工安全措施1、坚持开展入场安全教育，坚持班前安排生产的同时，交待安全注意事项和应采取的措施。
2、明确支模施工现场安全责任人，负责施工全过程的安全管理工作。
施工现场安全责任人在支模搭设、拆除和砼浇筑过程前向作业人员进行安全技术交底。
3、支模分段或整体搭设完毕，经技术负责人主持分段或整体验收合格后方能进行钢筋安装。
4、支模施工现场搭设工作梯，作业人员不得从支撑系统上下。
5、支模搭设、拆除和混凝土浇筑期间，无关人员不得进入支模底下，并由安全员在现场监护。
6、模板安装6.1 模板安装必须严格按施工方案进行，严禁任意变动。
6.2 不得使用严重锈蚀变形、断裂、脱焊、螺栓松动的钢支撑材料搭设支撑。
6.3 下层楼板结构的砼强度要达到能支撑上层模板、支承系统和新浇筑砼重量时，方可进行上层砼施工（以砼指导试块的强度为依据），否则下层楼板结构的支承系统不能拆除，同时上下层支柱应在同一垂直线上。
6.4 支模应按工序进行，模板没有固定前，不得进行下道工序。
6.5 模板及其支撑系统在安装过程中，必须设置临时固定设施，严防倾覆。
6.6模板的支柱纵横向水平、剪力撑等均应按方案的规定布置。
立柱4.5m以下部分，应设置不少于两道的纵横水平拉杆，立柱4.5m以上部分每增高1.5m，应相应加设一道水拉杆。
不足1.5m也加一道。
剪力撑应纵横布置，且不少于两道，其间距不得超过2.5m，支撑主梁的立杆必须设置剪力撑。
6.7二人抬运模板时，要互相配合，协同工作。
传送模板、工具应用运输工具或绳子绑扎牢固后升降，不得乱扔。
6.8支设4m以上的立柱模板和梁模板时，应搭设工作平台，不足4m的，可使用马凳操作，不准站在柱模板上和梁底板行走，更不允许利用拉杆、支撑攀登上下。
6.9墙模板在未装对拉螺杆前，板面要向内倾斜一定角度并撑牢，以防倒塌。
6.10模板支撑支在土壁上时，应在支点上加垫板，以防支撑不牢或造成土壁坍塌。
6.11安装楼面模板遇有洞口的地方，应做临时封闭，以防误踏和坠物伤人。
6.12装钉楼面模板，在下班时对已铺好而来不及钉牢的模板等，应拿起堆放稳妥，以防事故发生。
6.13用钢管和扣件搭设双排立柱支架支承梁模时，扣件应拧紧，且应检查扣件螺栓的扭力矩是否符合规定，当扭力矩不能达到规定值时，可放两个扣件与原扣件挨紧，横杆步距按方案规定，严禁随意增大。
7、模板拆除7.1拆模板，应经施工技术人员按试块强度检查，确认砼已达到拆模强度时，填写拆模申请，方可拆模。
7.2高处、复杂结构模板的拆除，应有专人指挥和切实可靠的安全措施，并在下面标出作业区，严禁非操作人员进入作业区。
操作人员应配挂好安全带，禁止站在模板上的横拉杆上操作，拆下的模板应集中吊运，并多点捆牢，不准向下乱扔。
7.3工作前，应检查所使用的工具是否牢固，扳手等工具必须用绳链挂在身上，工作时思想要集中，防止钉子扎脚和从空中滑落。
7.4拆除模板一般应采用长撬杠，严禁操作人员站在正拆除的模板下。
7.5拆模间歇时，应将已活动的模板、拉杆、支撑等固定牢固，严防突然掉落、倒塌伤人。
7.6已拆除的模板、拉杆、支撑等及时运走或妥善堆放，严防操作人员因扶空、踏空坠落。
7.7在混凝土墙体、平板上留洞时，应在模板拆除后，随即在墙洞上做好安全护栏，或将洞盖严。
九、此高支模施工时施工应急预案和安全技术措施按已审批过的项目部应急预案和安全技术措施执行！十、计算书1、楼板模板支撑验算按顶板板厚120，层高18.48m；2、梁模板支撑验算分别取最大截面梁500*1300和200*700，层高18.48m进行验算。
十一、附图说明（注：本方案内容以文字说明为主，文字部分不详时以附图说明为准）。
