LED灯带规格术语介绍

LED灯带规格参数1.电气参数：-输入电压：通常是12V或24V，也有一些高压DC或AC版本。

-功率：通常以每米为单位进行评估，单位为瓦特/米。

-电流：单位为安培/米，取决于灯带的功率和输入电压。

2.光学参数：-亮度：以流明/米为单位评估，表示灯带的发光强度。

-光效：以流明/瓦特为单位评估，表示对输入功率的有效利用率。

-色温：表示灯带发出的光的颜色，常见的色温有暖白色（2700K-3000K）、白色（4000K-5000K）和冷白色（6000K-7000K）。

-色彩指数（CRI）：用于表示灯带对物体颜色的还原能力，值越高表示还原能力越好。

-光束角度：表示灯带发出的光的散射角度，通常有120度、90度和60度等选项。

3.材质和外壳：-LED芯片：常见的芯片类型有5050、3528和2835等，这些数字常常指芯片尺寸。

-灯珠密度：表示每米上的LED灯珠数量，常见的有30灯/米、60灯/米和120灯/米等。

-灯带尺寸：LED灯带的宽度和厚度，可以根据应用需要选择合适的尺寸。

-外壳材质：通常是防火材料，如聚氨酯、PVC或硅胶等，以保证灯带的耐用和安全性。

4.控制和连接：- 控制方式：可以通过遥控器、手机App或外部控制器等方式对LED 灯带进行控制和调节。

-连接方式：通常采用插头连接或导线连接，方便安装和更换。

5.寿命和可靠性：-防护等级：表示灯带的防尘和防水能力，常见的等级有IP20、IP65和IP68等。

-工作温度：指灯带可以正常工作的温度范围，常见的工作温度为-20°C至50°C。

以上是LED灯带规格参数的一些常见内容，具体参数需根据产品规格和厂家提供的说明书确定。

LED灯带一、LED灯带规格1、LED灯数，15灯、30灯、60灯，每米长度上焊接多少颗LED元件，一般1210规格：60个，5050规格：30个，特殊60个。

2、LED尺寸大小：0603、0805、1210、5050，指灯带上使用的发光元件（英制/公制）。

3、亮度cm （坎德拉）：发光强度。

4、色温（深红-浅红-橙黄-白-蓝）3300K以下，光色偏红，暖色温。

3300-6000K 中性色。

6000K以上，光色偏蓝，冷色温。

5、电压：LED灯带输入电压，一般直流12V、24V。

6、发光角度：LED灯带上元件的发光角度，一般是120度，发光角度越大，散光效果越好，亮度减小。

发光角度越小，照射面积越小，亮度增加。

7、材质LED灯带分LED硬灯条和LED软灯带。

但一般也包含用线材连接LED的老式灯带，如扁三线、扁四线灯带等。

LED硬灯带用PCB硬板做组装线路板。

规格：18颗、24颗、30颗、36颗、40颗等。

侧面发光的叫LED长城灯条。

安装固定，不能随意弯曲。

柔性LED灯带用FPC做组装线路板。

规格：30cm长18颗、24颗LED以及50cm长15颗、24颗、30颗LED。

可任意剪断。

三、LED柔性灯带不亮8大原因1、LED柔性灯带的包装保护不完善，造成运输过程中灯珠受到撞击而损坏。

2、LED柔性灯带的焊接点有虚焊现象，运输过程中的震动造成焊点脱落而导致灯带不亮。

3、LED柔性灯带焊锡量少，焊点容易脱落4、LED柔性灯带焊锡质量不好，LED柔性灯带在弯折过程中焊点容易产生脆裂、脱落现象5、LED柔性灯带安装时弯折角度过大，造成LED柔性灯带焊点与铜箔分离而导致不亮6、LED柔性灯带安装时过度挤压产品，导致LED柔性灯带芯片受损或者是焊点变形脱落而不亮7、LED柔性灯带线路板阻焊层过厚，焊接时焊锡和线路板不能完全融合在一起，也是一种虚焊现象。

四、变压器每组电流乘以LED组数=变压器电流，如0.02A X 333=6.66A（三组LED、电流0.22A）。

怎么区分LED灯珠型号和尺寸怎么区分LED灯珠型号和尺寸2019-04-09 11:51在LED显示屏行业中，LED贴片常见灯珠规格型号和参数0603、0805、1210、3528、5050都是指LED灯带上常使用的发光元器件----LED的尺寸大小（英制/公制）叫法，例如0603指的是长度为0.06英寸，宽度为0.03英寸。

但是要注意3528和5050单位是公制。

下面是这些规格的详细介绍：0603：换算为公制是1608，即表示LED元件的长度是1.6mm，宽度是0.8mm。

行业简称1608，英制叫法是0603.0805：换算为公制是2012，即表示LED元件的长度是2.0mm，宽度是1.2mm.行业简称2112，英制叫法是0805.1210：换算为公制是3528，即表示LED元件的长度是3.5mm，宽度是2.8mm。

行业简称3528，英制叫法是1210.3528：这是公制叫法，即表示LED元件的长度是3.5mm，宽度是2.8mm。

行业简称3528.5050：这是公制叫法，即表示LED元件的长度是5.0mm，宽度是5.0mm。

行业简称5050.目前大多数厂商生产的贴片型灯条采用的都以3528和5050以及3535和5630的居多，也有很多把3528和5050和3535等贴片led用在汽车照明上的。

更多的贴片led详细规格，或者产品规格书等请咨询统佳的客服人员索取。

字母Ph和P其实是一样的，意思是像素间距，像素是指LED显示屏的最小发光像素，同普通电脑显示器中说的“像素”含义相同，所以像素间距就是由一个像素点中心到另一个像素点中心的距离，比如P10也就是说两个发点的点心距是10mm,依此类推。

0603、0805、1210、3528、5050都是指LED灯带上常使用的发光元器件----LED的尺寸大小（英制/公制）叫法，例如0603指的是长度为0.06英寸，宽度为0.03英寸。

一、名词定义：LED灯带（Flexible LED Strip)是指将LED（Light Emitting Diode）通过SMT（Surface Mounting Technology)技术工艺，组装在FPC（Flexible Printed Circuit）上，形状象一条带子一样，并且柔软性也和带子一样，因此而被命名为LED灯带。

二、规格种类：1、LED灯带按照LED的尺寸规格分类，有0603、0805、1206、1210、5050、5060等正面发光规格，还有335、020等侧发光规格。

2、LED灯带按照LED的封装形式分类，有贴片LED灯带、插件LED 灯带（长城灯带、长城灯条）、正发光与侧发光等。

3、LED灯带按照线路板的性能分类，有LED硬灯条、LED软灯条之分。

4、LED灯带按照应用的范围分类，有汽车装饰灯条、广告装饰灯条、发光字灯条、灯箱灯条、外墙轮廓灯条等。

5、LED灯带按照使用的环境分类，有防水LED灯带和不防水LED 灯带两种。

防水的又分为硅胶套管防水、硅胶滴胶防水、真空镀膜防水三种类型。

6、LED灯带按照发光的方式分类，有单色LED灯带、幻彩LED灯带、RGB全彩LED灯带、LED跑马灯带等几种。

三、电压功率1、LED灯带按照电路结构的不同，可分为3LED加1R串联为一组的串并联电路，电压为12V；6LED加2R为一组的串并联电路，电压为24V。

2、LED灯带的功率：一般是0603~1210的每组（3LED1R）功率为0.24W，5050的一般每组（3LED3R）功率是0.72W。

--------------------------------------------------------------------------------LED灯带主要使用优点：1、柔软，能像电线一样捲曲；2、能够剪切和延接；3、灯泡与电路被完全包覆在柔性塑胶中，绝缘、防水性能好，使用安全;4、耐气候性强；5、不易破裂、使用寿命长；6、LED灯带易于制作图形、文字等造型;LED灯带目前已被广泛应用在建筑物、桥樑、道路、花园、庭院、地板、天花板、傢俱、汽车、池塘、水底、广告、招牌、标志等装饰和照明。

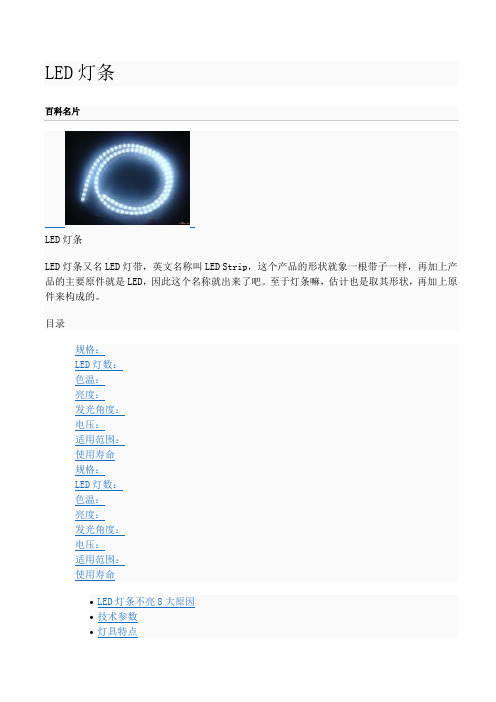

LED灯条LED灯条LED灯条又名LED灯带，英文名称叫LED Strip，这个产品的形状就象一根带子一样，再加上产品的主要原件就是LED，因此这个名称就出来了吧。

至于灯条嘛，估计也是取其形状，再加上原件来构成的。

目录展开编辑本段规格：0603、0805、1210、3528、5050是指LED灯LED灯条带上使用的发光元件----LED的尺寸大小（英制/公制），下面是这些规格的详细介绍：0603：换算为公制是1005，即表示LED元件的长度是1.0mm，宽度是0.5mm。

行业简称1005，英制叫法是0603.0805：换算为公制是2125，即表示LED元件的长度是2.0mm，宽度是1.25mm.行业简称2125，英制叫法是0805.1210：换算为公制是3528，即表示LED元件的长度是3.5mm，宽度是2.8mm。

行业简称3528，英制叫法是1210.3528：这是公制叫法，即表示LED元件的长度是3.5mm，宽度是2.8mm,行业简称3528。

5050：这也是公制叫法，即表示LED元件的长度是5.0mm，宽度是5.0mm，行业简称5050。

目前大多数厂商生产的贴片型灯条采用的都以3528和5050的居多，按要求有防水和不防水的。

包装大多是每5米一卷。

编辑本段LED灯数：15灯、30灯、60灯是指LED灯带每米长度上焊接了多少颗LED元件，一般来说1210规格灯带是每米60颗LED，5050规格灯带是每米30颗LED，特殊的有每米60颗LED。

不同LED数量的LED灯带价格是不同的，这也是区分LED灯带价格的一个重要因素。

编辑本段色温：是指将一标准黑体加热，温度升高到一定程度时颜色开始由深红 - 浅红 - 橙黄 - 白 - 蓝，逐渐改变，某光源与黑体的颜色相同时，我们将黑体当时的绝对温度称为该光源之色温。

一般来说色温不作为考核LED灯带的一个指标，只是国外很多客户因为使用环境的关系，会做一个特别的要求。

LED灯珠怎么看型号和尺寸？LED灯珠怎么看型号和尺寸？LED贴片常见灯珠规格型号和参数0603、0805、1210、3528、5050都是指LED灯带上常使用的发光元器件----LED的尺寸大小（英制/公制）叫法，例如0603指的是长度为0.06英寸，宽度为0.03英寸。

但是要注意3528和5050单位是公制。

下面是这些规格的详细介绍：0603：换算为公制是1608，即表示LED元件的长度是1.6mm，宽度是0.8mm。

行业简称1608，英制叫法是0603.0805：换算为公制是2012，即表示LED元件的长度是2.0mm，宽度是1.2mm.行业简称2112，英制叫法是0805.1210：换算为公制是3528，即表示LED元件的长度是3.5mm，宽度是2.8mm。

行业简称3528，英制叫法是1210.3528：这是公制叫法，即表示LED元件的长度是3.5mm，宽度是2.8mm。

行业简称3528.5050：这是公制叫法，即表示LED元件的长度是5.0mm，宽度是5.0mm。

行业简称5050.目前大多数厂商生产的贴片型灯条采用的都以3528和5050以及3535和5630的居多，也有很多把3528和5050和3535等贴片led用在汽车照明上的。

更多的贴片led详细规格，或者产品规格书等请咨询统佳的客服人员索取。

字母Ph和P其实是一样的，意思是像素间距，像素是指LED显示屏的最小发光像素，同普通电脑显示器中说的“像素”含义相同，所以像素间距就是由一个像素点中心到另一个像素点中心的距离，比如P10也就是说两个发点的点心距是10mm,依此类推。

0603、0805、1210、3528、5050都是指LED灯带上常使用的发光元器件----LED的尺寸大小（英制/公制）叫法，例如0603指的是长度为0.06英寸，宽度为0.03英寸。

SMD LEDSMD表面贴装器件(Surface Mounted Devices)“在电子线路板生产的初级阶段，过孔装配完全由人工来完成。

首批自动化机器推出后，它们可放置一些简单的引脚元件，但是复杂的元件仍需要手工放置方可进行波峰焊。

表面贴装元件在大约二十年前推出，并就此开创了一个新纪元。

从无源元件到有源元件和集成电路，最终都变成了表面贴装器件(SMD)并可通过拾放设备进行装配。

在很长一段时间内人们都认为所有的引脚元件最终都可采用SMD封装。

SMD LED具有发光角度大,可达120-160度,生产效率高,精密性好,虚焊率低,质量轻,体积小等优点.DIP封装，也叫双列直插式封装技术，双入线封装，DRAM的一种元件封装形式。

指采用双列直插形式封装的集成电路芯片，绝大多数中小规模集成电路均采用这种封装形式，其引脚数一般不超过100。

DIP封装介绍DIP封装的CPU芯片有两排引脚，需要插入到具有DIP结构的芯片插座上。

当然，也可以直接插在有相同焊孔数和几何排列的电路板上进行焊接。

DIP封装的芯片在从芯片插座上插拔时应特别小心，以免损坏管脚。

DIP封装结构形式有：多层陶瓷双列直插式DIP，单层陶瓷双列直插式DIP，引线框架式DIP（含玻璃陶瓷封接式，塑料包封结构式，陶瓷低熔玻璃封装式）等。

DIP封装特点：适合在PCB(印刷电路板)上穿孔焊接，操作方便。

芯片面积与封装面积之间的比值较大，故体积也较大。

最早的4004、8008、8086、8088等CPU都采用了DIP封装，通过其上的两排引脚可插到主板上的插槽或焊接在主板上。

在内存颗粒直接插在主板上的时代，DIP 封装形式曾经十分流行。

DIP还有一种派生方式SDIP（Shrink DIP,紧缩双入线封装），它比DIP的针脚密度要高6六倍。

DIP还是拨码开关的简称，其电气特性为1.电器寿命:每个开关在电压24VDC与电流25mA之下测试,可来回拨动2000次；2.开关不常切换的额定电流:100mA,耐压50VDC ；3.开关经常切换的额定电流:25mA,耐压24VDC ；4.接触阻抗:(a)初始值最大50mΩ；(b)测试后最大值100mΩ；5.绝缘阻抗:最小100mΩ,500VDC ；6.耐压强度:500VAC/1分钟；7.极际电容:最大5pF ；8.回路:单接点单选择:DS(S),DP(L) 。

深圳市诺尔迅电子科技有限公司官方网站： 1常用的LED灯条行业术语下面就把LED灯条常用的5种规格术语进行一下解释和分享，同时也供采购朋友们参考：一、亮度：cd（坎德拉）发光强度的基本单位，坎德拉是国际单位制的基本单位之一。

一般LED灯条不同的颜色会有不同的发光强度，常用单位是mcd，即毫坎德拉。

数值越高，说明发光强度越大，也就是越亮。

这是评定LED灯条亮度的重要指标，亮度要求越高的灯带价格越贵。

这是因为高亮度的LED芯片价格偏贵，并且亮度越高，封装难度越大。

二、发光角度：这是指LED灯条上LED元件的发光角度，一般通用的贴片LED，即SMD元件的发光角度都是120度。

发光角度越大，起散光效果越好，但相对的，其发光的亮度也就相应减小了。

发光角度小，光的强度是上去了，但照射的范围又会缩小。

因此，评定LED灯条的另一个重要指标就是发光角度。

现在市面上有一些不良厂家，为了提高发光的亮度以赚取更高的利润，故意把发光角度减小，稍有不慎，就会买到这样的以次充好的元件。

三、电压：这是指LED灯条的输入电压，一般常用的规格是直流12V，也有的是24V。

一、LED尺寸大小：0603、0805、1210、5050是指LED灯条上使用的发光元件----LED的尺寸大小（英制/公制），下面是这些规格的详细介绍：0603：换算为公制是1005，即表示LED元件的长度是1.0mm，宽度是0.5mm。

行业简称1005，英制叫法是0603.0805：换算为公制是2125，即表示LED元件的长度是2.0mm，宽度是1.25mm.行业简称2125，英制叫法是0805.1210：换算为公制是3528，即表示LED元件的长度是3.5mm，宽度是2.8mm。

行业简称3528，英制叫法是1210.5050：这是公制叫法，即表示LED元件的长度是5.0mm，宽度是5.0mm。

行业简称5050.四、LED灯数：15灯、30灯、60灯是指LED灯条每米长度上焊接了多少颗LED元件，一般来说1210规格灯带是每米60颗LED，5050规格灯带是每米30颗LED，特殊的有每米60颗LED。

常用 led 灯带 5种规格术语解释通闪电子经常会接到客户需求 LED 灯带的询价电话,但由于对 LED 灯带的规格术语不熟悉,常常需要给客户解释半天才能让客户了解。

针对这一现象, 下面就把 LED 灯带常用的 5种规格术语进行一下解释和分享, 同时也供采购朋友们参考:一、 LED 尺寸大小 :0603、 0805、 1210、 5050是指 LED 灯带上使用的发光元件 ----LED 的尺寸大小(英制 /公制 ,下面是这些规格的详细介绍:0603:换算为公制是 1005,即表示 LED 元件的长度是 1.0mm ,宽度是 0.5mm 。

行业简称 1005,英制叫法是 0603.0805:换算为公制是 2125, 即表示 LED 元件的长度是 2.0mm , 宽度是 1.25mm. 行业简称 2125, 英制叫法是 0805.1210:换算为公制是 3528,即表示 LED 元件的长度是 3.5mm ,宽度是 2.8mm 。

行业简称 3528,英制叫法是 1210.5050:这是公制叫法,即表示 LED 元件的长度是 5.0mm ,宽度是 5.0mm 。

行业简称 5050. 二、 LED 灯数 :15灯、 30灯、 60灯是指 LED 灯带每米长度上焊接了多少颗 LED 元件, 一般来说 1210规格灯带是每米 60颗 LED , 5050规格灯带是每米 30颗 LED ,特殊的有每米 60颗 LED 。

不同 LED 数量的 LED 灯带价格是不同的,这也是区分 LED 灯带价格的一个重要因素。

三、色温:是指将一标准黑体加热,温度升高到一定程度时颜色开始由深红 - 浅红 - 橙黄 - 白 - 蓝, 逐渐改变, 某光源与黑体的颜色相同时, 我们将黑体当时的绝对温度称为该光源之色温。

一般来说色温不作为考核 LED 灯带的一个指标,只是国外很多客户因为使用环境的关系, 会做一个特别的要求。

光源色温不同,光色也不同:•色温在 3300K 以下,光色偏红给以温暖的感觉;有稳重的气氛,温暖的感觉 . ,通称暖色温。
