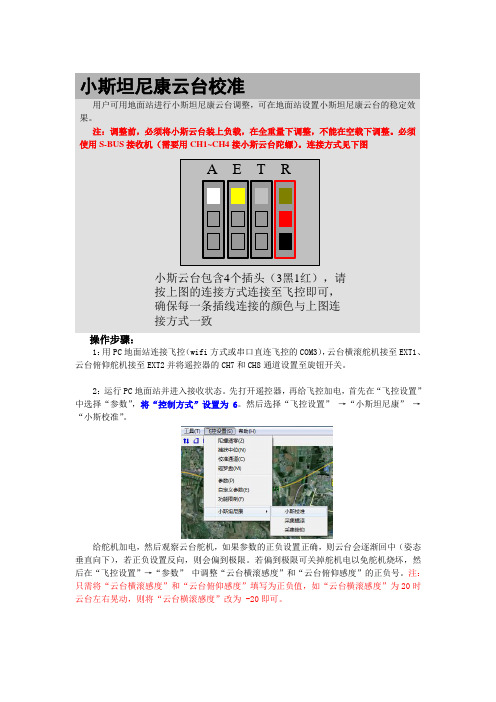

小斯云台校准

小斯坦尼康云台校准用户可用地面站进行小斯坦尼康云台调整，可在地面站设置小斯坦尼康云台的稳定效果。

注：调整前，必须将小斯云台装上负载，在全重量下调整，不能在空载下调整。

必须使用S-BUS接收机（需要用CH1~CH4接小斯云台陀螺）。

连接方式见下图A E T R小斯云台包含4个插头（3黑1红），请按上图的连接方式连接至飞控即可，确保每一条插线连接的颜色与上图连接方式一致1：用PC地面站连接飞控（wifi方式或串口直连飞控的COM3），云台横滚舵机接至EXT1、云台俯仰舵机接至EXT2并将遥控器的CH7和CH8通道设置至旋钮开关。

2：运行PC地面站并进入接收状态。

先打开遥控器，再给飞控加电，首先在“飞控设置”中选择“参数”，将“控制方式”设置为6。

然后选择“飞控设置”→“小斯坦尼康”→“小斯校准”。

给舵机加电，然后观察云台舵机，如果参数的正负设置正确，则云台会逐渐回中（姿态垂直向下），若正负设置反向，则会偏到极限。

若偏到极限可关掉舵机电以免舵机烧坏，然后在“飞控设置”→“参数”中调整“云台横滚感度”和“云台俯仰感度”的正负号。

注：只需将“云台横滚感度”和“云台俯仰感度”填写为正负值，如“云台横滚感度”为20时云台左右晃动，则将“云台横滚感度”改为 -20即可。

待云台姿态平稳并垂直向下后，方可进行下一步操作。

3：将飞行器右倾斜大约10~15度，观察地面站实际舵位的“副翼舵”到达合适值（太小则加大倾斜角度，太大则减小倾斜角度，实际副翼舵在35左右比较合适，不要超过40），云台是否自行控制姿态垂直向下。

若云台姿态能保持垂直向下，在稳定后选择“飞控设置”→“小斯坦尼康”→“采集横滚”。

然后将飞行器左倾斜，观察地面站实际舵位显示和云台姿态。

若云台姿态能保持垂直向下，同上一步，观察实际舵位的“副翼舵”（控制在35左右，不要超过40），选择“飞控设置”→“小斯坦尼康”→“采集横滚”。

至此，横滚控制设置完毕。

接下来设置俯仰控制：将飞行器前倾，观察地面站实际舵位的“升降舵”显示为拉时，云台是否自行控制姿态垂直向下。

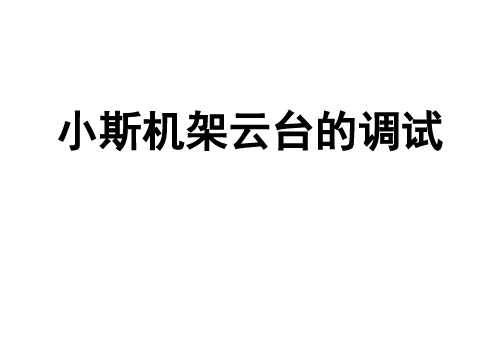

小斯机架云台的调试1.云台机械结构按照说明书安装完毕后，安装好相机及动力电池，将机架立起，调节相机及动力电池安装位置，直至云台两边可以基本保持平衡为止，尽量拉开相机及电池的距离，已达到较好的稳定效果。

然后按照此页附图，连接好陀螺仪、舵机及飞控之间的线路。

2.通过遥控器设置陀螺感度：以Futaba T8fg遥控为例：解锁后双击lnk键进入Linkage menu，在Function菜单下将上一步接入陀螺感度线的通道设置为“GYRO”，然后退出。

再双击mdl键进入Model menu，在Gyro菜单下将第一行GYRO值设置为“NORM 80%”（此处数值可根据实际情况从50%-90%调节）。

其他品牌及型号的调整方法请参照遥控器说明书。

3.通电，在NAZA调参软件内将云台输出开启，输出频率200Hz，其他参数暂时保持默认，设置完成后断开电源。

4.设置陀螺修正方向及参数：以GY401陀螺及9257舵机为例，将AS/DS开关拨到DS位置，设置为数字舵机，然后将dealy旋钮逆时针拧到底，Limit保持默认位置。

重新上电，上电的同时，用手扶稳云台，如果前面步骤没有问题的话，应该可以看到陀螺很快自检完成。

此时用手轻轻摇动云台杆，相应方向的舵机，应该是向反方向运动，阻碍云台杆的摆动，如不是，请将相应方向的陀螺的Rev开关拨到另外一边，直至摇动云台杆时，舵机总是反方向牵拉阻碍云台杆的摆动。

其他品牌及型号陀螺仪调整方法请参照陀螺仪说明书。

5.设置飞控云台增稳参数：安装好相机及配重后，连接数据线，打开NAZA调参软件，接入动力电池。

通过调节舵机行程限制中的“中值”来微调使云台杆对地面垂直。

然后用手将机架前倾，查看云台动作，如果云台补偿动作方向不对，将自动控制感度中俯仰的修正方向反向即可，然后将机架左倾，检查云台横滚方向的补偿动作。

补偿动作方向正确后，通过调节修正感度数值，使之在倾斜机架的时候，云台可以基本保持对地垂直即可。

六轴电动云台校准规程
六轴电动云台是一种常见的机电一体化设备，用于控制相机或其他传感器在多个方向上进行精确的定位和转动。

校准六轴电动云台是非常重要的，因为它能确保设备在使用过程中能够准确地响应控制指令并保持稳定的运行。

以下是六轴电动云台的校准规程：
1. 确保环境稳定，在进行校准之前，要确保设备所处的环境稳定，避免风、震动或其他外部因素对校准过程造成干扰。

2. 电源连接，将六轴电动云台连接到稳定的电源，并确保电源供应符合设备的要求。

3. 启动设备，按照设备说明书中的操作步骤，启动六轴电动云台，让设备进入校准模式。

4. 调零校准，进行零位校准，确保各个轴线的初始位置准确无误。

这通常需要通过设备上的控制面板或者软件界面来完成。

5. 角度校准，根据设备的要求，对各个轴线进行角度校准，确保设备在旋转和倾斜时能够准确地响应控制指令。

6. 稳定性测试，完成校准后，进行稳定性测试，检查设备在不同角度和速度下的表现，确保校准效果符合要求。

7. 参数保存，校准完成后，根据设备的要求，将校准参数保存到设备中，以便在日常使用中能够快速调用。

以上是六轴电动云台的校准规程，通过严格按照规程操作，可以确保设备在使用过程中能够保持稳定的性能和精准的定位能力。

在进行校准时，一定要仔细阅读设备的操作手册，并严格按照要求进行操作，以确保校准的准确性和有效性。

云台校准的原理与应用研究1. 背景介绍云台是一种用于相机或其他设备的支撑装置，它可以调整相机的俯仰角和水平角，以实现稳定拍摄。

然而，随着使用时间的增加或者设备的移动，云台可能会出现偏移或者不稳定的情况，这就需要进行校准以提高拍摄的质量和稳定性。

本文将介绍云台校准的原理和应用研究。

2. 云台校准的原理云台校准的原理主要涉及以下几个方面：2.1 姿态传感器云台的校准依赖于姿态传感器，姿态传感器可以测量云台的当前俯仰角和水平角。

常用的姿态传感器包括陀螺仪、加速度计和磁力计等。

通过获取传感器的数据，可以得到云台当前的姿态信息。

2.2 标定数据云台的校准需要一组标定数据，这些数据是云台在不同姿态下的输出值。

通过收集这些数据，可以建立一个模型来描述云台的输出与姿态之间的关系。

校准时，可以根据当前的姿态信息和标定数据进行比对，从而确定云台的偏差和调整量。

2.3 校准方法校准云台的方法主要包括零位校准和增量校准。

零位校准是将云台调整到一个已知的姿态下，然后将测量值与已知值进行比对，并根据差异进行调整。

增量校准是根据当前的姿态信息和标定数据计算出云台的调整量，然后对云台进行实时调整。

3. 云台校准的应用研究云台校准在实际应用中有着广泛的研究和应用价值。

以下是一些典型的应用案例：3.1 摄影和视频拍摄在摄影和视频拍摄中，云台的稳定性对于获得清晰和平稳的画面非常重要。

通过校准云台，可以消除云台的误差，提高拍摄的质量和稳定性。

3.2 航空航天领域在航空航天领域，云台的校准对于航天器的姿态控制至关重要。

通过校准云台，可以确保航天器在不同的姿态下能够精确控制。

3.3 智能安防系统在智能安防系统中，云台的校准可以提高监控摄像头的稳定性和准确性。

通过校准云台，可以确保监控画面清晰度和视角准确。

3.4 机器人视觉在机器人视觉中，云台的校准可以提高机器人的感知能力和精准度。

通过校准云台，机器人可以获取更准确的环境信息，从而更好地完成任务。

家用摄影无人机相机云台故障修复技巧摄影无人机已经成为现代人捕捉美丽瞬间的重要工具。

然而，有时候无人机相机的云台可能会出现故障，给我们的摄影体验带来一些困扰。

在本文中，将介绍一些修复家用摄影无人机相机云台故障的技巧。

1. 检查电源线连接：首先，确保相机云台的电源线与无人机主体连接良好。

有时候，电源线可能会松动或断裂，导致云台无法正常工作。

解决办法是重新插拔电源线，确保连接稳固。

2. 校准云台：云台偏移可能会导致螺旋机构无法正常工作，使相机无法保持稳定。

在无人机软件中，寻找云台校准选项，并按照说明进行校准。

这通常包括让云台水平面保持水平，并进行其他校准操作。

3. 清理云台接口：有时候，云台接口可能会受到异物或污垢的干扰，导致云台无法正常工作。

使用棉签轻轻擦拭云台接口，去除可能的污垢或异物。

确保云台接口干净无障碍。

4. 保护云台：使用摄影无人机时，保护云台是非常重要的一步。

云台很容易受到碰撞或颠簸的影响，导致云台故障或损坏。

选择适合无人机型号的云台保护套，以保护云台免受外部损坏。

5. 固件升级：有时候，相机云台的故障可能是由于过时的固件导致的。

查找无人机生产商的官方网站，检查是否有最新的固件可用。

按照官方指南升级无人机固件，有时候这可以解决一些云台故障问题。

6. 仔细查看云台组件：如果以上方法都没有解决问题，那么可能需要对云台组件进行仔细检查。

云台内部可能存在松动的螺丝、损坏的线路或其他问题。

如果你有相关的技术知识和工具，可以尝试修复这些问题。

如果不确定自己的修复能力，建议将无人机相机送至专业维修中心。

7. 联系生产商或经销商：如果以上方法都无法解决问题，建议与无人机生产商或经销商联系。

他们可以提供更专业的技术支持，并为你的无人机相机提供更详细的修复方法或服务。

总结起来，修复家用摄影无人机相机云台故障需要遵循一些简单的技巧和步骤。

首先，检查电源线连接是否稳固，然后校准云台。

如果问题仍然存在，可以尝试清理云台接口，并保护云台免受损坏。

视频会议系统的摄像机有关遥控的调试方法
要想对摄像机进行遥控，比如要它旋转和变焦到你所希望的效果，建议对摄像机作如下设置：
一．如何设置地址码、协议、波特率
在摄像机的底部，有上面3个称谓的开关，如图：
将小白色的开关拨到上面叫“on”或叫”开”，反之叫”off”或叫“关”
如果您只使用一个摄像机（下同），建议：
将“SW1”的“1“号开关拨到“on”的位置，“2”到“8”号都拨到“off”的位置，代表您摄像机的地址是“1”（重要！下面还有说明）；
将“SW2”的“1“和“2”号开关都拨到”off”的位置，代表您可以不需要先按一下遥控器地址的方式就可遥控摄像机；
将“SW2”的“3“号开关拨到”off”的位置，“4”号拨到“on”的位置代表您摄像机的协议是“PELCD_D”;
将“SW2”的“5”和“6”号开关都拨到”off”的位置，代表您摄像机的波特率是4800BPS。

二,其他要点
1，您设置后或修改了设置后，必须断掉摄像机的电源，过几秒再供电才生效,供电后，摄像机会自检自转一会，待摄像机停止以后再作操作；
2，每次初次用遥控器来遥控摄像机，必须先按一下位于遥控器顶端的“1”
的键才能遥控摄像机（这里的位置，只有1到3的三个数字，而非遥控器下方的1到9 的那个“1”；
3，如果您所见图像是反的，可以按一下遥控器中间位置的“REV”就可以使图像翻转过啦。

云台校准的原理与应用实例1. 简介云台校准是现代摄像设备中常见的功能之一。

通过云台校准，我们可以使摄像设备的云台在水平和垂直方向上达到精准的调整，以保证摄像过程中的稳定性和准确性。

本文将介绍云台校准的原理及其在不同领域的应用实例。

2. 云台校准的原理云台校准主要依赖于以下几个原理：•陀螺仪原理：通过使用陀螺仪感应设备的角度变化，可以实时监测设备在空间中的定位和姿态。

•传感器原理：利用加速度传感器和磁力传感器等设备来检测设备的运动状态和方向，从而辅助云台的校准过程。

3. 云台校准的应用实例云台校准在各个领域都有广泛的应用，以下是几个具体的应用实例。

3.1 摄影和摄像•稳定拍摄：云台校准可以帮助摄影师和摄像师在拍摄过程中保持画面的稳定性，避免因手抖或运动造成的模糊或晃动。

•自动跟踪：通过云台校准，摄像设备可以自动跟随被拍摄对象的运动，以实现更加精准的拍摄效果。

3.2 安防监控•全方位监控：云台校准可以使安防监控摄像头在垂直和水平方向上实现360度的监控范围，提高监控效果和安全性。

•目标跟踪：通过云台校准，安防监控设备可以自动跟踪行人或车辆等目标，实时捕捉关键画面，提供更好的安防监控服务。

3.3 航空航天•飞行姿态控制：云台校准可以帮助飞行器校正其姿态，保持稳定飞行状态，提高操控精度和安全性。

•航拍摄影：云台校准可以使航空摄影设备在高空中实现平稳拍摄，提供高质量的航拍作品。

3.4 机器人技术•自主导航：云台校准可以帮助机器人设备在移动过程中确定自身的姿态和方向，实现自主导航和定位功能。

•视觉识别：通过云台校准，机器人设备可以调整摄像头的角度和方向，以便更好地进行图像识别和处理。

4. 总结云台校准是现代摄像设备中重要的功能之一，通过利用陀螺仪原理和传感器原理，可以实现设备在空间中的精准调整。

在摄影、安防监控、航空航天和机器人技术等领域中，云台校准都有广泛的应用。

通过云台校准，可以提高摄像设备的拍摄稳定性和精准度，进一步提升各个领域的效果和安全性。

小斯整机快速上手指南新老用户在使用前，请熟读YS-X6上手指南.并准备好地面站软件。

没有地面站软件的用户，可访问：/kefu.aspx 下载地面站软件。

注:为了方便运输，我们把桨拆卸下来。

用户收到小厮整机后，请自行按照4轴X字飞行模式，把桨装上（垫片在桨上面），顺序不能反，一定要拧紧。

机头方向可根据IMU上面的箭头指向来判断。

GPS和支架需要用户自己装上去。

箭头指向机头。

用户使用配备的碳纤维片，将脚架固定好。

运输过程中由于颠簸，有些螺丝可能会松，需要用户自信检查机体每个部位的连接和飞控的连接线，特别是云台舵机和飞控的连接线。

(云台横滚舵机接EXT2，云台俯仰舵机接EXT1.)相机的安装：1、电源接口示意图建议用户使用4S5000mAH电池。

2、小斯需要使用支持S-BUS总线的接收机，请用户自行准备，并将接收机连接飞控的CH7.3、小斯整机配备了WIFI模块。

(用户可以在包装内找到一张WIFI信息配置卡)WIFI模块出厂设置均为路由器模式,您需要自配一部无线路由器建立AP。

设置路由器SSID为“ZERO-TECH”，注意字母必须大写，密码为82890430，使用WPA2-PSK AES加密方法，且IP为192.168.1.1。

当然用户可以自行通过配置软件将WIFI工作模式配置成点对点工作模式，您无需自配无线路由器，WIFI模块工作后，用户可以用手机或平板搜索到一个名字为“ZERO-TECH”的无线网络,与其连接。

两者成功连接后，打开地面站软件即可接收数据。

然后，用手机/平板电脑打开WLAN连接路由器。

（连通数据后，飞行过程数据记录的保存如下：安卓用户：以“T+运行时间”的文件名保存在手机/平板电脑根目录下的“YShj”文件夹苹果用户保存在/private/var/mobile/documents/yswifi文件夹，文件均可通过计算机上的工具回放进行飞行数据分析。

）4、遥控器设置及校准特别提示：遥控器设置之前，必须断开动力电。

云台校准的原理和应用1. 引言随着技术的不断发展，云台校准在机器视觉、无人驾驶、航天等领域中扮演着重要的角色。

本文将介绍云台校准的原理和应用，帮助读者了解云台校准的基本概念和工作原理。

2. 云台校准的基本概念云台校准是指通过对云台控制系统进行调整，使云台能够准确地追踪和跟踪目标。

云台校准通常包括两个方面：姿态校准和位置校准。

2.1 姿态校准姿态校准是指调整云台的姿态角度，使其与参考坐标系保持一致。

常用的姿态校准方法包括基于陀螺仪和加速度计的校准、基于电子罗盘的校准等。

2.2 位置校准位置校准是指调整云台的位置，使其能够准确地对准目标。

位置校准通常需要借助计算机视觉或者传感器等技术，通过分析目标的特征和运动轨迹来实现。

3. 云台校准的工作原理云台校准的工作原理通常涉及到传感器、控制器和执行器等组件的协同工作。

3.1 传感器云台校准中使用的传感器通常包括陀螺仪、加速度计、电子罗盘等。

陀螺仪可以测量云台的角速度，加速度计可以测量云台的加速度，而电子罗盘可以测量云台的方向。

3.2 控制器控制器是云台校准的核心组件，用于接收传感器的数据并进行处理。

控制器可以根据传感器数据来判断云台的姿态和位置，然后通过调整云台的姿态和位置来实现校准。

3.3 执行器执行器是控制云台姿态和位置的设备，通常包括电机、伺服控制器等。

通过控制执行器的工作状态，可以调整云台的姿态和位置。

4. 云台校准的应用云台校准在很多领域都有广泛的应用。

4.1 机器视觉在机器视觉领域，云台校准可以用于摄像头的自动校准。

通过使用云台校准技术，摄像头可以自动调整姿态和位置，以获得最佳的观察角度和画面质量。

4.2 无人驾驶云台校准在无人驾驶领域也有着重要的应用。

无人驾驶车辆通常需要使用多个摄像头来感知周围环境，通过进行云台校准可以确保摄像头的准确定位和跟踪。

4.3 航天在航天领域，云台校准可以用于卫星定位和追踪。

通过对卫星上的云台进行校准，可以实现卫星的高精度定位和目标跟踪，提高航天任务的成功率。

手机云台使用方法手机云台是一种相机的稳定器，通过使用手机应用程序和电机控制，能够提供稳定的摄影和视频拍摄效果。

手机云台的使用方法可以分为以下几个步骤：设置和连接手机云台、进行云台校准、拍摄和视频录制、高级功能和技巧。

第一步是设置和连接手机云台。

将手机云台固定在三脚架或其他稳定的平台上，然后将手机安装到云台上，确保它与云台配合良好。

连接手机云台的方式可能因品牌和型号而异，一般使用蓝牙、Wi-Fi或USB进行连接。

第二步是进行云台校准。

启动手机云台应用程序，进入设置界面，找到校准选项。

校准是为了使云台将手机的姿态感知和稳定控制正确对应，提供最佳的拍摄效果。

校准过程中可能需要将云台平放或垂直抬起，按照应用程序的指示操作即可完成校准。

第三步是拍摄和视频录制。

启动手机云台应用程序，进入拍摄或录制界面。

在拍摄界面中，可以通过触摸屏幕或按下云台手柄上的按钮来控制云台的运动。

注意保持手机的姿态稳定，云台会自动调整以保持画面稳定。

在录制界面中，可以设置拍摄参数，如曝光、对焦、白平衡等，然后按下录制按钮开始录制，云台会自动稳定画面。

在拍摄或录制过程中可以根据需要调整云台的姿态和角度，通过手柄上的控制按钮或应用程序的虚拟摇杆来控制云台的运动。

第四步是高级功能和技巧。

手机云台通常具有许多高级功能和技巧，可以进一步提升摄影和视频拍摄的效果。

例如，可以设置时间延迟拍摄，通过追踪目标进行拍摄，进行运动延时摄影等。

此外，还可以通过应用程序提供的各种滤镜和特效来增强照片和视频的效果。

在使用手机云台时，还需要注意以下几点：保持手持云台稳定，避免剧烈晃动；注意电池电量，及时充电或更换电池；拍摄时注意选择合适的环境和光线条件，避免暗光或强光影响画面质量；学习和了解云台的控制方式和功能，以充分发挥其优势；在拍摄或录制之前，可以进行预先演练和试验，以确保云台的正常工作和预期效果。

总之，手机云台为用户提供了更稳定和流畅的摄影和视频拍摄体验。
