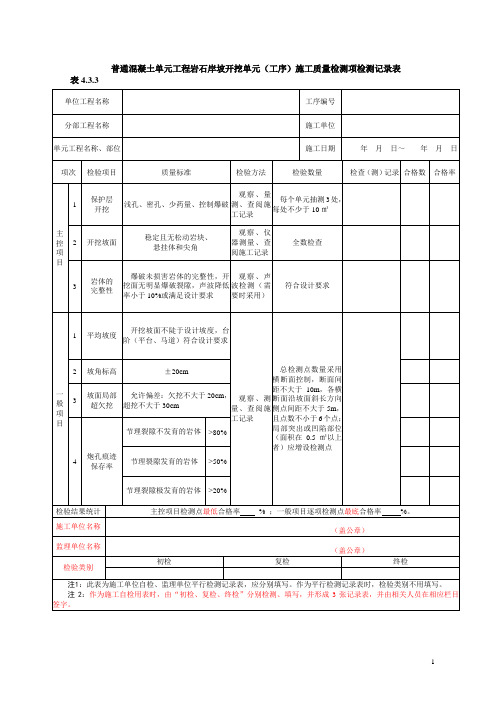

普通混凝土单元工程岩石岸坡开挖单元（工序）施工质量检测项检测记录表表4.3.3单位工程名称工序编号分部工程名称施工单位单元工程名称、部位施工日期年月日～年月日项次检验项目质量标准检验方法检验数量检查（测）记录合格数合格率主控项目1保护层开挖浅孔、密孔、少药量、控制爆破观察、量测、查阅施工记录每个单元抽测3处，每处不少于10㎡2 开挖坡面稳定且无松动岩块、悬挂体和尖角观察、仪器测量、查阅施工记录全数检查3岩体的完整性爆破未损害岩体的完整性，开挖面无明显爆破裂隙，声波降低率小于10%或满足设计要求观察、声波检测（需要时采用）符合设计要求一般项目1 平均坡度开挖坡面不陡于设计坡度，台阶（平台、马道）符合设计要求观察、测量、查阅施工记录总检测点数量采用横断面控制，断面间距不大于10m，各横断面沿坡面斜长方向侧点间距不大于5m，且点数不小于6个点；局部突出或凹陷部位（面积在0.5㎡以上者）应增设检测点2 坡角标高±20cm3坡面局部超欠挖允许偏差：欠挖不大于20cm，超挖不大于30cm4炮孔痕迹保存率节理裂隙不发育的岩体>80%节理裂隙发育的岩体>50%节理裂隙极发育的岩体>20%检验结果统计主控项目检测点最低合格率% ；一般项目逐项检测点最底合格率%。
施工单位名称（盖公章）监理单位名称（盖公章）检验类别初检复检终检注1：此表为施工单位自检、监理单位平行检测记录表，应分别填写。
作为平行检测记录表时，检验类别不用填写。
注2：作为施工自检用表时，由“初检、复检、终检”分别检测、填写，并形成3张记录表，并由相关人员在相应栏目签字。
1。
000第二部分水工建筑工程单元工程施工质量评定表(共有30个表)本部分系根据原水利电力部颁发的SDJ249．1—88《水利水电基本建设工程单元工程质量等级评定标准(一)》(试行)与水利水电行业现行施工规编制。
适用于大中型水利水电工程，小型工程可参照使用。
评定表中加“Δ”的项目为主要检查(检测)项目。
工序名称前加“Δ”者为主要工序。
限于篇幅，本示例中，均未刊印附页容。
实际填表时，应加附页。

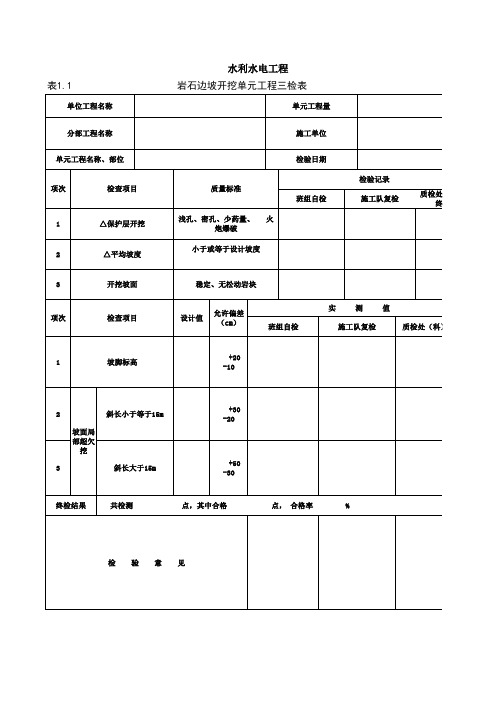

表1．1岩石边坡开挖单元工程质量评定表填表说明填表时必须遵守“填表基本规定”，并符合以下要求。
1．单元工程划分：按设计或施工检查验收的区、段划分，每区、段为一单元工程。
2．单元工程量：本单元工程开挖工程量(m2与开挖面积(m3)。
3．检查项目：项次2的质量标准栏须填写设计坡度。
本例为1：0.5。
检验记录栏要将检验情况简要记录下来，以便与质量标准比较，不能只填“符合要求”或“合格”。
4．检测项目；坡面局部超挖、欠挖分为两项，本例斜坡长度小于15m，故将实测值写在项次2相应的检测栏。
5．总检测数量：500m2与其以，不少于20个；500m2以上不少于30个；局部突出或凹陷部位(面积在0.5m2以上者)应增设检测点。
6．评定意见：“一般检查项目”后面的空格填“符合质量标准”或“基本符合质量标准”，视一般检查项目的“检查记录”而定。
7．单元工程质量标准。
在主要检查项目符合质量标准的前提下，一般检查项目基本符合标准，检测总点数中有70％与其以上符合标准，即评为合格。
若一般检查项目符合质量标准，并且检测总点数中有90％与其以上符合质量标准，即评为优良。
水利水电工程表1．1注：“+”为超挖，“—”为欠挖。
表1．2岩石地基开挖单元工程质量评定表填表说明填表时必须遵守“填表基本规定”，并符合以下要求。
1．单元工程划分：按相应混凝土浇筑仓块划分，每一块为一单元工程，两岸边坡地基开挖也可按施工检查验收的区划分，每一验收区为一个单元工程。
表1.1 岩石边坡单元工程施工质量评定表表1.2 岩石地基开挖单元工程质量评定表表1.3 岩石洞室开挖单元工程质量评定表表1.4 软基和岸坡开挖单元工程质量评定表表1.5-1 基础面或混凝土施工缝处理工序三检表表1.5-2 混凝土模板工序三检表表1.5-3 混凝土钢筋工序三检表表1.5-4 混凝土止水伸缩缝和排水管安装工序三检表表1.5-5 混凝土浇筑工序三检表表1.6 混凝土预制构件安装单元工程三检表表1.7 混凝土坝坝体接缝灌浆单元工程三检表表1.8 岩石地基帷幕灌浆单元工程三检表表1.9 岩石地基固结灌浆单元工程三检表表1.10 水工隧洞回填灌浆单元工程三检表表1.11 高压喷射灌浆单元工程三检表表1.12 基础排水单元工程三检表表1.13-1 锚喷支护锚杆、钢筋网工序三检表表1.13-2 锚喷支护喷射混凝土质量工序评定表.xls表1.14 混凝土防渗墙单元工程三检表表1.15 振冲地基加固单元工程三检表表1.16 造孔灌注桩基础单元工程三检表表1.17 河道疏浚单元工程三检表表1.21 混凝土预制构件制作单元三检表表2.1 压力钢管制作单元工程三检表表2.2 压力钢管伸缩节制造单元工程三检表表2.3 压力钢管岔管制造单元工程三检表表2.4 压力钢管埋管内壁防腐蚀表面处理、涂料涂装、灌浆孔堵焊三检表表2.5-1 压力钢管明管安装工程管口中心、里程、支座中心等三检表表2.5-2 平面闸门主轨、侧轨安装三检表表2.6-1 平面闸门底槛、门楣安装三检表表2.6-2 平面闸门主轨、侧轨安装三检表表2.6-3 平面闸门侧止水座板、反轨安装三检表表2.7-1 平面闸门门体止水橡皮、反向滑块安装三检表表2.8-1 弧形闸门底槛、门楣安装三检表表2.8-2 弧形闸门侧止水座板、侧轮导板安装三检表表2.8-3 弧形闸门侧止水座板、侧轮导板安装三检表表2.8-4 弧形闸门铰座钢梁、铰座基础螺栓中心及锥形铰座基础环安装三检表表2.9-1 弧形闸门门体铰座安装三检表表2.9-2 弧形闸门门体铰轴、支臂安装三检表表2.9-3 弧形闸门门体支臂两端连接板和抗剪板及止水安装三检表表2.10-1 人字闸门埋件底枢装置安装三检表表2.10-2 人字闸门埋件顶枢装置及枕座安装三检表表2.11-1 人字闸门门体顶、底枢轴线安装三检表表2.11-2 人字闸门门体止水橡皮安装三检表表2.12-1 活动式栏圬栅埋件安装三检表表2.14-1 制动器安装三检表表2.14-2 联轴器安装三检表表2.14-3 弹性圆柱销联轴器两轴的同轴度、联轴器间的端面间隙三检表表2.14-4 桥架和大车行走机构安装三检表表2.14-5 小车行走机构安装三检表表2.14-6 桥（门）式启闭机（起重机）试运转三检表表2.15-1 门式启闭机门腿安装三检表表2.16-1 固定卷样式启闭机中心、高程和水平安装三检表表2.17-1 螺杆式启闭中心、高程、水平和螺杆铅垂度三检表表2.18-1 油压启闭机机架安装及活塞杆铅垂度三检表表2.18-2 油压启闭机机架钢梁与推力支座安装三检表表2.18-3 油压启闭机油桶、贮油箱、管道三检表表2.18-4 油压启闭机启闭试验及液压试验评定表.xls表7.1-1 坝基及岸坡清理工序三检表表7.1-2 防渗体岩基积岸坡开挖工序三检表表7.1-3 坝基基岸坡地质构造处理工序三检表表7.1-4 坝基及岸坡渗水处理工序三检表表7.2-1 土石坝土质防渗体结合面处理工序三检表表7.2-2 土石坝土质防渗体泄料及铺填工序三检表表7.2-3 土石坝土质防渗体压实工序三检表表7.2-4 土石坝土质防渗接缝处理工序三检表表7.3-1 土石坝土质防渗接缝处理工序三检表表7.3-2 土石坝混凝土面板滑模制作安装,滑模轨道安装工序三检表表7.3-3 土石坝混凝土面板水片(带)制作及安装工序三检表表7.3-4 土石坝混凝土面板浇筑工序三检表表7.4-1 基础面处理与沥青混凝土结合层面处理工序三检表表7.4-2 沥青混凝土心墙模板工序三检表表7.4-3 沥青混凝土制备工序三检表表7.4-4 心墙沥青混凝土的摊铺和碾压工序三检表表7.5 沥青混凝土面板整平层(含排水层)单元工程三检表表7.6 沥青混凝土面板防渗层单元工程三检表表7.7 沥青混凝土面板封闭层单元工程三检表表7.8 沥青混凝土面板与刚性建筑物连接单元工程三检表表7.9 砂砾坝体填筑单元工程三检表表7.10 堆石坝体填筑单元工程三检表表7.11 反滤工程单元三检表表7.12 垫层工程单元工程三检表表7.13 护坡工程单元工程三检表表7.14 排水工程单元工程三检表表7.15 浆砌石体基岩连接工程单元工程三检表表7.16-1 水泥砂浆砌石体浆砌石体层面处理工序三检表表7.16-2 水泥砂浆砌石体砌筑工序三检表表7.17 混凝土砌石体单元工程三检表表7.18-1 面板与浆砌石接触面处理,工序三检表表7.18-2 混凝土施工缝处理工序三检表表7.18-3 模板工序三检表表7.18-4 浆砌石坝面板混凝土浇筑工序三检表表7.20 浆砌石坝水泥砂浆勾缝单元工程三检表表7.21-1 浆砌石溢洪道溢流面砌筑工序三检表表7.22-1 浆砌石坝（墙）砌筑工序三检表表7.25 混凝土预制块三检表表堤1 堤基清理单元工程三检表表堤2 土料碾压筑堤单元工程三检表表堤3 土料吹填筑堤单元工程三检表表堤4 土料吹填压渗平台单元工程三检表表堤5 粘土防渗体填单元工程三检表表堤6 沙质土堤堤坡顶填筑单元工程三检表表堤7 护坡垫层单元工程三检表表堤8 毛石粗排护坡单元工程三检表表堤9 干砌石护坡单元工程三检表表堤10 浆砌石护坡单元工程三检表表堤11 混凝土预制块护坡单元工程三检表表堤12 堤脚防护（水下抛石）单元工程三检表附表1 白蚁治理单元工程三检表附表2 化学灌浆单元工程三检表附表3 测压管单元工程三检表水利水电工程表1.2 岩石开挖地基单元工程三检表水利水电工程表1.3 岩石洞室开挖单元工程三检表水利水电工程表1.4 软基和岸坡开挖单元工程三检表水利水电工程表1.5-1 基础面或混凝土施工缝处理工序三检表水利水电工程表1.5-2 混凝土模板工序三检表水利水电工程表1.5-3 混凝土钢筋工序三检表水利水电工程表1.5-4 混凝土止水、伸缩缝和排水管安装工序质量评定表水利水电工程表1.5-5 混凝土浇筑工序三检表水利水电工程表1.6 混凝土预制构件安装单元工程质量评定表水利水电工程表1.7 混凝土坝坝体接缝灌浆单元工程三检表水利水电工程表1.8 岩石地基帷幕灌浆单元工程三检表水利水电工程表1.9 岩石地基固结灌浆单元工程三检表水利水电工程表1.10 水工隧洞回填灌浆单元工程三检表水利水电工程表1.11 高压喷射灌浆单元工程三检表水利水电工程表1.12 基础排水单元工程三检表水利水电工程表1.13-1 锚喷支护锚杆、钢筋网工序三检表水利水电工程表1.13-2 锚喷支护喷射混凝土三检表水利水电工程表1.14 混凝土防渗墙单元工程三检表水利水电工程表1.15 振冲地基加固单元工程三检表水利水电工程表1.16 造孔灌注桩基础单元工程三检表水利水电工程表1.17 河道疏浚单元工程三检表水利水电工程表1.21 混凝土预制构件制作三检表水利水电工程表7.1-1 坝基及岸坡清理工序三检表。
红岭水利枢纽工程
岩石边坡开挖工程质量三检检查记录表
岩石地基开挖工程质量三检检查记录表
编号:
红岭水利枢纽工程
岩石地下开挖工程质量三检检查记录表
红岭水利枢纽工程
软基和岸坡开挖工程质量三检检查记录表
施工班组初检: 施工部门复检: 质检部门终检:
日年月日
岩石地基帷幕灌浆和固结灌浆工程质量三检检查记录表
编号:
施工单位
（钻孔）回填灌浆工程质量三检检査记录表
编号：
红岭水利枢纽工程
（预埋管路）回填灌浆工程质量三检检査记录表
编号：
施工班组初检: 施工部门复检: 质检部门终检:
日年月日
红岭水利枢纽工程
基础排水工程质量三检检査记录表
红岭水利枢纽工程
锚杆质量三检检查记录表
喷射混凝土质量三检检查记录表
编号：
红岭水利枢纽工程
预应力锚固工程质量三检检查记录表
编号：
混凝土防渗墙工程质量三检检查记录表
编号：。
