手机维修工具与维修仪器

手机维修（中级）题库知识点三1、填空题相同频率及相同测试条件下，两相邻功率控制级的TX载频峰值功率的差值应不小于（）且不大于（）。

正确答案：1.5dB；3.5dB2、填空题（），即由于供电（江南博哥）系统条件发生改变，致使振荡电压源和电流发生改变、振荡器件的工作参数发生改变，最终使振荡器出现（）。

正确答案：推频效应；频率漂移3、判断题地址码的选用直接关系到CDMA网络的容量。

（）正确答案：对4、填空题低噪声放大器（LNA）被用来将天线收到的微弱的（），放大到混频器所需要的幅度。

正确答案：无线蜂窝信号5、单选GSM手机无论是在研发、生产还是维修当中有四项RF指标是必须测量的，下列不是发射指标的是（）。

A、射频输出功率B、灵敏度C、频率误差D、相位误差正确答案：B6、填空题点对点连接，短距离传输功耗低，可靠性和保密性较高的是（）技术的特点。

正确答案：BLUETOOTH7、判断题只有高精度、高稳定性的振荡才可以减小因频率偏移而造成的邻近信道干扰。

（）正确答案：对8、单选（）变频接收机就是将天线接收来的高频信号经过高频放大器放大后，与本振信号混频产生几首中频信号。

A、直接变频B、间接变频C、一次变频D、三次变频正确答案：A9、多选下列属于低电平触发开机的手机是（）。

A.摩托罗拉B.诺基亚C.三星D.松下正确答案：A, B, D10、判断题电源接口与手机相连接时，要先接负极再接正极，拆下电源接口时要先拆负极再拆正极。

（）正确答案：错11、判断题在拆机过程中，拆下的各种配件要统一放在桌面上，以防配件丢失。

（）正确答案：错12、单选以下电路中具有放大作用的是（）。

A.AB.BC.C正确答案：B13、多选在进行手机维修前必须先具备哪些物质条件（）。

A.技术资料B.维修工具C.检测仪器D.维修仪器与工具正确答案：A, B, C, D14、判断题分集技术是指系统能同时接收两个或更多个输入信号，这些输入信号的衰落可相关也可互不相关。

0.7 x 1.0 mm0.5 x 1.3 mm0.8 x 2.3 mm0.7 x 2.0 mm0.7 x 2.4 mmɂ 5 mm1.3 mmɂ 3 mm0.7 x 1.0 mm ɂ 3 mm0.8 x 1.3 mmɂ 3 mm0.8 x 1.8 mmɂ 3 mm0.7 x 2.4 mmɂ 4 mm505110 PIECE TRIMMING TOOL SET (ALIGNMENT TOOLS)Length:115 mm 4.1/2”.On blister card.▲485710 PIECE CELLULAR PHONE MAINTENANCE TOOL KITWith additional T-grip.High alloy steel blades.Pressing bladePanel pry barScrewdrivers,slot:tip:0.5 mm and 2.0 mm (.020 and .079”)Torx:TX5Torx:TX6Torx Tamperproof:TX8Phillips:PH 1Antenna-repair-tool:Type A and Type B▲24307 PIECE ELECTRONIC SCREWDRIVERSColour coded,rotating heads for ease of use.Blade length 40 mm / 1.1/2”.In plastic box with hinged lid and blister.Slot 1.4,2.0,2.4,3.0 mm (.039,.063,.079,.094”)Phillips PH 0,PH 00,PH 000▲47856 PIECE WATCHMAKER’S SCREWDRIVER SETChrome plated steel handle.Hollow rotating head.Black steel blades.Inplastic display and storage wallet.Phillips PH 0Phillips PH 1Slot 1.4,2.0,2.4,3.0 mm (.039,.063,.079,.094”)▲4854P6 PIECE WATCHMAKER’S SCREWDRIVER SETChrome plated steel handle.Hollow rotating head.Black steel blades.Inplastic box with hinged lid and blister.Phillips PH 0Phillips PH 1Slot 1.4,2.0,2.4,3.0 mm (.039,.063,.079,.094”)▲4850PCLAMP – SEIZER145 mm 5.3/4“Stainless steel,fine polished,anti-glare finish.3-position ratchet actionlock.Straight jaws,serrated inside.Box joint.▲8030HAND TOOLS FOR THE ELECTRONICS INDUSTRYdesign for more safety at work.Cable holder with comfortable dual-compound anti-slip finger rest.Double sided trimming blade,straightand hook.Continuously adjustable cutting depth.Automatic setting fromround to longitudinal cut.Spare blade included.For easy and quick strip-ping of sheathing of round cable from 8 – 28 mm Ø.More versions on request.ONE HAND CABLE CUTTER165 mm 6.1/2“Perfect in design and quality,cuts this compact sized One Hand CableCutter copper and aluminium cables up to 14 mm Ø / 9/16”(50 mm2)extremely easy and smooth.Razor sharp cutting edges with micro-serrati-ons guarantee quality of non-squeeze cut and long life.Additional knifelike edge for splicing of cable fortable and safe C.K-Redlinegrips with anti-slip horns.Chrome plated.Not for steel wires.Other patterns and sizes on request.▲3964COAX CABLE STRIPPER4,8 – 7,5 mm 3/16 – 9/32“ØC.K-Jokari Cable Stripper (Coaxi) for ingenious and quick stripping of allstandard coax cables,-Coax,RG58U,RG59U etc.Also for 3 x 0.75 mm PVC-flex.With length scale.No adjustment necessary.Also for use in very confined spaces,e.g.junction boxes,switch consolesetc.▲30010CABLE WIRE STRIPPER8 – 13 mm 5/16 – 1/2“ØC.K-Jokari Cable Stripper (No.15) with additional precision wire strippingblades,retractable safety trimming knife blade,splicing blade,pocket clip.For easy and quick stripping of sheathing of round cable from 8 – 13 mm(5/16 – 1/2”) Ø.For stripping of solid and stranded conductors of 0.2,0.3,0.8,1.5,2.5,4.0 mm2(24,22,20,16,14,12 AWG).No adjustment neces-sary.Also for use in very confined spaces,e.g.junction boxes,switch con-soles etc.▲30150CABLE WIRE STRIPPER 5 – 15 mm 3/16 – 5/8“ ØC.K-Jokari Cable Stripper (PC-Strip) for PVC-insulated data communicationand conductor control cables (e.g.IBM type 1,type 2 etc.).For easy andquick stripping of sheathing of round cable from 5 - 15 mm Ø (3/16 –5/8”).For stripping of solid and stranded conductors of 0.2,0.3,0.8,1.5,2.5,4.0 mm2(24,22,20,16,14,12 AWG).No adjustment necessary.Alsofor use in very confined spaces,e.g.junction boxes,switch consoles etc.▲30160TIE GUN FOR CABLE BINDER165 mm 6.1/2“Fibre glass reinforced plastic body,light,yet strong.Pulling force adjusta-ble.Cuts automatically as soon as the requested pulling force has beenreached.For cable binder width 2.4 – 4.8 mm (.094 - .189”).▲50010TIE GUN FOR CABLE BINDER220 mm 8.3/4“Strong stainless steel body,red lacquered.Pulling force adjustable.Cutsautomatically as soon as the requested pulling force has been reached.For cable binder width 4.7 - 13 mm (.185 - .512”).▲50020TOOLS AROUND CABLES55 SERVICE CASES SERVICE CASESC.K moulded Tool Cases satisfyhigh demands on quality,func-tion and design.Selectedmaterial,purpose designedparts and many efficientdetails result in a convincingproduct of a high value over along life time.Soft allround profiles• protect the aluminium frameAluminium frame• hardened• resistant against distortion• safely closingLid supports• double riveted• very strong• safe lockingMoulded bottom feet• protection against wearProtected hinges• no trapping of small partsLocks• 2 push-button locks withkeys• additional combination lockat 1641 and 1643Bottom tray equipment• variable dividers• extra strong,reinforced verti-cal anti-bend dividersHandle• ergonomic design for bestcomfort• anti-slip finishBoard system• Boards water- and oil-resi-stant• strong textile fabric compart-ments,securly fitted toboards• functional arrangement ofcompartments• some boards detachableSERVICE CASEDim.inside:460 x 160 x 310 mm Weight:appr.4.0 kgMaterial:ABS,black,textured surface.Yellow allround-profile.Locks: 2 high quality press button locks,lockable.Equipment:Bottom tray 59 mm high,with variable dividers.Bottom tray lid,flush fitting,6 compartments.Tool board double sided,20 tool compartments and 1 Din A4document compartment,detachable.▲1642ESD-SERVICE CASE▲1641SERVICE CASEDim.inside:460 x 160 x 310 mm Weight:appr.4.5 kgMaterial:ABS,black,textured surface.Yellow allround-profile.Locks: 2 high quality press button locks,lockable,additional 3-digitcombination lock.Equipment:Bottom tray 59 mm high,with variable dividers.Bottom tray lid,flush fitting,14 compartments.Tool board double sided,32 tool compartments and elasticband for 12 parts,detachable.▲1643546061PRECISION TOOLS FOR THE ELECTRONICS INDUSTRY BESTSELLERHEXAGON KEYSChrome-Vanadium Steel,hardened,black finish.DIN 911.Ø 0.70.9 1.0 1.2 1.27mmL 32 x 632 x 1032 x 1038 x 1040 x 12mm Ø 1.5 2.0 2.5 3.0 3.5 4.0mm L 45 x 1450 x 1656 x 1863 x 2067 x 2370 x 25mm▲4411HEXAGON KEYSChrome-Vanadium Steel,hardened,black finish.BS 2470.Ø0.0280.0350.051/165/643/32Zoll L 32 x 632 x 1042 x 1444 x 1448 x 1551 x 17mm Ø1/85/32Zoll L 57 x 1964 x 21mm▲44128 PIECE HEXAGON KEY SETContents:4411 0.7 0.9,1.27,1.5,2,2.5,3,4 mm.In display wallet.▲44028 PIECE HEXAGON KEY SETContents:4412 0.028,0.035,0.05,1/16,5/64,3/32,1/8,5/32“.In display wallet.▲4403▲5911TELESCOPIC INSPECTION MIRRORStainless steel.Swivel head.Pocket clip.No.Length Mirror Ø5912 38125 - 68538 mm 5912 55125 – 56055 mm▲5912TELESCOPIC INSPECTION MIRROR Stainless steel.Swivel head.Pocket clip.No.Length Mirror Ø5913180 - 52032 mm▲5913TELESCOPIC INSPECTION MIRRORStainless steel.Swivel head.Plastic handle.No.Length Mirror Ø5914250 - 78055 mmINSPECTION MIRROR Stainless steel.No.Length Mirror Ø591116420 mm▲5914Universal Tweezers 230138Universal Tweezers 230738Universal Tweezers 230938Universal Tweezers 231438Universal Tweezers 231538Universal Tweezers 2315A 38Positioning Tweezers 233435Precision Tweezers 234035Precision Tweezers 234335Positioning Tweezers 236036PLCC-Extractor 237159Crimping Pliers 368157Crimping Pliers 368256Side Cutter 3740D-11511Wire Stripper 37560.25,0.4052Wire Stripper 3757-252Wire Stripper 3757 ESD-252Wire Stripper 375953Side Cutter 3766DF-11011Side Cutter 3766HF-11017Flat Nose Pliers 3770D-12014Snipe Nose Pliers 3772D-12013Snipe Nose Pliers 3772H-12021Side Cutter 3773D-11512Side Cutter 3773DF-11512Side Cutter 3773H 18Side Cutter3773HF 18Snipe Nose Pliers 3777-1H 21Side Cutter 3779H18Side Cutter 3780DF-11011Oblique Cutter 3786DF-12012Oblique Cutter 3786HF-12019Snipe Nose Pliers 3872D-12013Side Cutter 3880DF-11011Side Cutter 3880HF 17Flat Nose Pliers 395032Snipe Nose Pliers 395231Side Cutter 395331Cable Cutter 3964165 mm 51Screwdriver Set 4730 ESD 49Screwdriver Set 4741ESD 49Screwdriver Set 4741S-ESD 49Screwdriver Set 4877PX 47Screwdrivers 4877XTX 08,TX 09,TX 10,TX 15,TX 2041Screwdrivers 4880X2.5 x 60,3 x 100,4 x 15041Screwdrivers 4880X ESD2.5 x 60,3 x 100,4 x 15043Screwdrivers 4882XPH 0 x 60,PH 1 x 8041Screwdrivers4882X ESDPH 0 x 60,PH 1 x 8043Screwdriver Set4883X 46Screwdriver Set 4884X 47Screwdriver Set 4884X ESD 47Screwdriver Set 489546Screwdriver Set 489646Cable Stripper 1028051Cable Stripper3015051Cable Binder Tie Gun5001051Guarantee & WarrantyAll C.K products are fully guaranteed against faulty materials and work-manship and will be replaced,repaired free of charge or credited at the discretion of C.K,if found to be faulty,provided it is returned immediately to C.K at the customer’s cost.The reason for return must be clearly stated.C.K is not liable for the following:- Any goods which have been repaired or altered in any way.- Any goods which have been subject to any accident or damage or which have been maintained,stored or used inproperly.- Unsuited,inappropriate and faulty application and treatment.- Normal tear and wear due to use.Any direct consequential loss or damage of anything whatsoever (including without limitation loss of profits,revenue or contracts) or for any damage to,or destruction of any property,injury to or death of any person,except to the extent that such injury or death is caused by negligence on part of C.K or its employees.Any costs for rework or repair can only be accepted by C.K,if agreed upon by C.K in writing.Hand Tool SafetyAlways wear proper eye and hand protection when using hand tools.Only use tools for the purpose for which they are designed for.Plastic handles or plastic coatings are not intended to provide protection against electrical shock.Other informationBecause of our policy of continuous improvement,we reserve the right to alter specifications without notice.Due to photographic and printing processes,coulors indicated may not be accurate.。

电子通讯设备维修手册第1章电子通讯设备概述 (3)1.1 设备分类与组成 (3)1.2 维修工具与仪器 (4)1.3 安全操作规程 (4)第2章维修基础知识 (4)2.1 电子元件识别与检测 (4)2.1.1 电阻器 (4)2.1.2 电容器 (5)2.1.3 电感器 (5)2.1.4 二极管、晶体管和场效应晶体管 (5)2.2 常用电子线路分析 (5)2.2.1 放大电路 (5)2.2.2 滤波电路 (5)2.2.3 信号发生电路 (5)2.2.4 电源电路 (5)2.3 维修思路与技巧 (5)2.3.1 故障诊断 (6)2.3.2 故障排查 (6)2.3.3 维修操作 (6)2.3.4 维修记录 (6)第3章信号传输线路维修 (6)3.1 同轴电缆故障排查与维修 (6)3.1.1 故障现象 (6)3.1.2 故障排查 (6)3.1.3 维修方法 (6)3.2 双绞线故障排查与维修 (6)3.2.1 故障现象 (6)3.2.2 故障排查 (6)3.2.3 维修方法 (7)3.3 光纤故障排查与维修 (7)3.3.1 故障现象 (7)3.3.2 故障排查 (7)3.3.3 维修方法 (7)第4章天馈系统维修 (7)4.1 天线故障排查与维修 (7)4.1.1 天线外观检查 (7)4.1.2 天线连接检查 (7)4.1.3 天线功能测试 (7)4.1.4 天线故障维修 (8)4.2 馈线故障排查与维修 (8)4.2.1 馈线外观检查 (8)4.2.2 馈线连接检查 (8)4.2.3 馈线功能测试 (8)4.2.4 馈线故障维修 (8)4.3 馈电系统故障排查与维修 (8)4.3.1 馈电系统部件检查 (8)4.3.2 馈电系统功能测试 (8)4.3.3 馈电系统故障维修 (8)4.3.4 系统调试 (8)第5章发射设备维修 (9)5.1 发射机故障排查与维修 (9)5.1.1 故障排查流程 (9)5.1.2 维修方法 (9)5.2 发射电源故障排查与维修 (9)5.2.1 故障排查流程 (9)5.2.2 维修方法 (9)5.3 发射控制系统故障排查与维修 (9)5.3.1 故障排查流程 (9)5.3.2 维修方法 (10)第6章接收设备维修 (10)6.1 接收机故障排查与维修 (10)6.1.1 故障现象识别 (10)6.1.2 故障排查步骤 (10)6.1.3 维修方法 (10)6.2 接收电源故障排查与维修 (10)6.2.1 故障现象识别 (10)6.2.2 故障排查步骤 (10)6.2.3 维修方法 (11)6.3 接收控制系统故障排查与维修 (11)6.3.1 故障现象识别 (11)6.3.2 故障排查步骤 (11)6.3.3 维修方法 (11)第7章通信设备维修 (11)7.1 交换设备故障排查与维修 (11)7.1.1 故障现象描述 (11)7.1.2 故障排查步骤 (11)7.1.3 维修方法 (12)7.2 调度设备故障排查与维修 (12)7.2.1 故障现象描述 (12)7.2.2 故障排查步骤 (12)7.2.3 维修方法 (12)7.3 通信电源故障排查与维修 (12)7.3.1 故障现象描述 (12)7.3.2 故障排查步骤 (12)7.3.3 维修方法 (13)第8章无线电设备维修 (13)8.1 无线电发射设备故障排查与维修 (13)8.1.1 故障排查流程 (13)8.1.2 维修方法 (13)8.2 无线电接收设备故障排查与维修 (13)8.2.1 故障排查流程 (13)8.2.2 维修方法 (14)8.3 无线电频率合成器故障排查与维修 (14)8.3.1 故障排查流程 (14)8.3.2 维修方法 (14)第9章卫星通信设备维修 (14)9.1 卫星天线故障排查与维修 (14)9.1.1 故障排查步骤 (14)9.1.2 维修方法 (15)9.2 卫星接收设备故障排查与维修 (15)9.2.1 故障排查步骤 (15)9.2.2 维修方法 (15)9.3 卫星通信系统调试与优化 (15)9.3.1 系统调试 (15)9.3.2 系统优化 (15)第10章维修案例分析 (16)10.1 发射设备维修案例 (16)10.1.1 案例一：某型号无线电发射设备功率下降 (16)10.1.2 案例二：某型号手机发射信号弱 (16)10.2 接收设备维修案例 (16)10.2.1 案例一：某型号无线电接收设备灵敏度低 (16)10.2.2 案例二：某型号手机接收信号差 (16)10.3 通信设备维修案例 (16)10.3.1 案例一：某型号路由器通信中断 (16)10.3.2 案例二：某型号交换机端口故障 (16)10.4 综合故障排查与维修案例 (16)10.4.1 案例一：某型号通信基站整体故障 (17)10.4.2 案例二：某型号网络设备集体故障 (17)第1章电子通讯设备概述1.1 设备分类与组成电子通讯设备作为现代社会信息交流的重要工具，其种类繁多，功能各异。

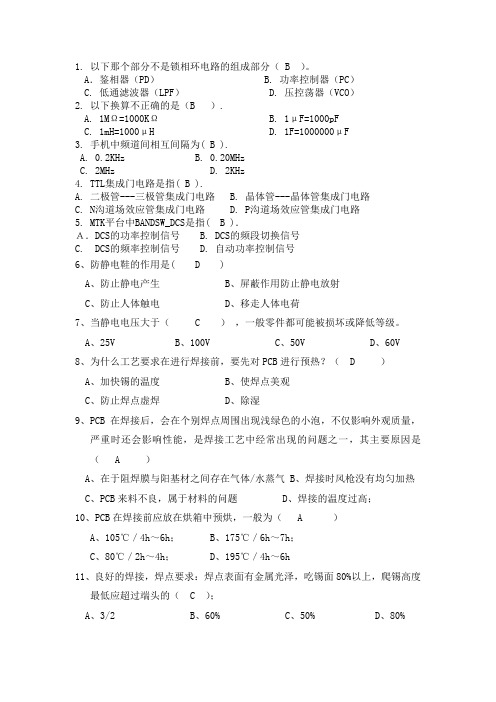

1. 以下那个部分不是锁相环电路的组成部分（ B ）。

A．鉴相器（PD） B. 功率控制器（PC）C. 低通滤波器（LPF）D. 压控荡器（VCO）2. 以下换算不正确的是（B ）.A. 1MΩ=1000KΩB. 1μF=1000pFC. 1mH=1000μHD. 1F=1000000μF3. 手机中频道间相互间隔为( B ).A. 0.2KHzB. 0.20MHzC. 2MHzD. 2KHz4. TTL集成门电路是指( B ).A. 二极管---三极管集成门电路B. 晶体管---晶体管集成门电路C. N沟道场效应管集成门电路D. P沟道场效应管集成门电路5. MTK平台中BANDSW_DCS是指( B )．Ａ．DCS的功率控制信号 B. DCS的频段切换信号C. DCS的频率控制信号D. 自动功率控制信号6、防静电鞋的作用是( D )A、防止静电产生B、屏蔽作用防止静电放射C、防止人体触电D、移走人体电荷7、当静电电压大于（ C ），一般零件都可能被损坏或降低等级。

A、25VB、100VC、50VD、60V8、为什么工艺要求在进行焊接前，要先对PCB进行预热？（ D ）A、加快锡的温度B、使焊点美观C、防止焊点虚焊D、除湿9、PCB在焊接后，会在个别焊点周围出现浅绿色的小泡，不仅影响外观质量，严重时还会影响性能，是焊接工艺中经常出现的问题之一，其主要原因是（ A ）A、在于阻焊膜与阳基材之间存在气体/水蒸气B、焊接时风枪没有均匀加热C、PCB来料不良，属于材料的问题D、焊接的温度过高；10、PCB在焊接前应放在烘箱中预烘，一般为（ A ）A、105℃／4h～6h；B、175℃／6h～7h；C、80℃／2h～4h；D、195℃／4h～6h11、良好的焊接，焊点要求：焊点表面有金属光泽，吃锡面80%以上，爬锡高度最低应超过端头的（ C ）；A、3/2B、60%C、50%D、80%12、936恒温烙铁的温度调节范围可在摄氏（ A ）度之间调节。

维修作业指导书模板篇一：维修作业指导书一、工具/设备/辅料1、恒温烙铁（270度-350度） 4、电批、镊子等维修治具7、助焊剂2、无水酒精5、万用表 8、直流电源器3、锡线（φ0.6-0.8mm） 6、静电坏 9、无尘布等二、作业内容1、维修不良品前应先检测手机不良故障是否与不良标中记录一致；烙铁与电批是否经过每日的检测，并且检测结果是否合格。

2、了解不良品所占的比例，分门类别进行维修，对故障原因从各自的维修经验入手进行作业。

3、对于维修好的单板应从单板测试工位下拉，进行拆装过的整机从第一外观工位下拉，未经拆过的整机从第二外观下拉。

4、对修好的单板、整机必须贴做上一定的标识，方便不良确认。

5、具体维修可参考附件一《常见故障及维修一览表》。

6、检测维修后的手机是否存在其它不良故障，修理在焊接电子元器件时必须注意元器件的可极性是否焊反，对所维修的机型及其功能各项必须清楚，并能熟练操作运用该类手机。

三、外观、功能修理要求1、维修过程中必须带好静电环，台面要干净、整洁。

2、修理工位必须了解手机的工艺要求及手机的结构，熟练使用、维护本工位的仪器、设备。

3、维修过程中遵从现场的工艺要求，不得善自简化工艺，不要造成其它工艺不良或不良功能坏机。

对有怀疑因工艺等问题造成故障时，应及时向现场PIE工程师或管理人员反映，以维持生产的正常生产。

4、维修中要遵从由易到难的原则，对所有功能性的故障要运用手机的原理进行分析后再动手解决，找出问题的根源，逐个排除问题。

5、作业不良必须通知其操作位，讲明不良原因及正确操作方法，是来料原因必须及时反映给管理人员，以便及时控制不良率。

6、在生产上出现同一问题较多的故障机，必须及时向现场PIE工程师或管理人员反映。

7、对时好时坏的性能不稳定故障机，必须进行多次检测，直到正常为止。

8、更换部件时，必须先行确认，不可对没有必要更换的手机部件进行更换，以节约不必要的物料损耗。

9、经维修的故障元件要求分明别类，并作好标示记录。

手机维修强帖，教你手机维修入门。

《珍爱你的兔子》[font=楷体_GB2312]维修前的准备收集各种机型的技术资料、维修实例资料，并要分类加以保管。

同时，自己在从事维修时所积累的经验、技巧，也就有相应的记录。

配件:维修时常用的配件必须有。

同时，也要收购一些旧的手机。

一方面用来拆有用的元器件；另一方面如果旧的手机由两张板组成，并且手机是好的情况下，可将维修的手机主板与旧的主机板互换。

从而判断维修的手机哪一块主板有故障，以缩小查找故障的范围。

维修工具要充分重视并合理使用检修工具，比如烙铁、吸锡器、各种专用螺丝刀、放大镜等检测仪器万用表、稳压直流电源、示波器等。

维修仪器与工具稳压电源 :稳压电源一定要有短路保护、过流关电等功能。

万用表:作为手机维修一般有指针式万用表。

示波器:作为手机维修最好用100MHz的示波器，它可以测到100MHz以下的各种波形。

频率计:可用来测试发射的频率、13MHz时钟等信号。

频率分析仪价格高，一般维修人员不必买。

电烙铁。

热风枪。

超声波清洗仪。

专用拆卸工具、导线等手机维修的一般流程（1）先了解后动手。

拿到一部待修机后，先不要急于动手，而是要首先询问故障现象，发生时间以及有什么异常现象。

观察手机的外观，有无明显的裂痕，缺损，若是翻盖没有了，天线折了，键盘秃了，就可大致判断机器的故障，另外问清机器是不水二手机，在别的地方修过没有，使用的年限大概是多少。

对于一位优秀的维修技术人员来说，在询问了解故障的过程中，可以大致判断故障的范围和咳能出现故障的部件，从而为高效，快捷地检修故障奠定基础。

（2）先简后繁，先易后难。

（3）先电源后整机。

把电源用稳压电源代替，注意稳压电源的电压值须用万用表的电压档去校正，稳压源的输出值应当调到和电池一样的值，7。

2V，6V，4。

8V，3。

6V或其它值。

用鳄鱼夹找到电池座的正负端，加上稳压源，在稳压源的供电回路串接高精度的万用表。

在开机前先看电源的输出是不是0MA，如果不是，那么手机电路存在漏电。

新手如何学习自己维修手机新手如何学习自己维修手机1、手机维修基础学习，在步入手机维修的学习后，你就得开始接触各种专业术语了，比如手机中电子技术常用名称、概念、图形及文字符号、单位制等。

刚开始学习必须弄懂常用的名称、概念、比如什么是电流、电压、电阻、什么是真流电、交流电等等，这些也就是最起码的初中物理知识，对一些容易混淆的名称要领如电压，电压降、电位、电位差、电动势等，要弄清它们的区别，还要知道它们的文字符号，单位及换算。

2、了解手机的各种元器件知识，包括：手机中各种元器件的识别，对各种元器件原理的学习、理解、掌握元器件的测量方法。

3、了解手机的电路原理、工作原理以及基本的电路知识这些，如：放大电路，振荡电路、开关电路的原理等，了解、掌握市面上主流机型的元器件特点和电路结构，要知道手机是怎么工作的，手机电路的组成，包括：接收电路、发射电路、频率合成电路、逻辑电路、电源供电和充电电路、接口电路，要分块了解清。

从最基本的电子单元电路起步，学会看图识图，读图、绘图，学会分析基本电路工作原理、分析电路要沿信号路径，从输入到输出，进行逐级分析;要弄清电路关键点处包含有什么信号，要知道它们的正常波形、幅度和电压、工作频率，还要弄清各级电路的功能及每一个元器件在电路中的作用。

4、手机维修工具仪器的使用。

包括：风枪、烙铁、万用表、示波器、频率计等。

要掌握手机元器件的拆、焊技术。

5、学到的理论知识结合实际操作：在打好基础的同时，你就要把这些基本原理融入到具体的维修当中了，比如你能通过学到的电路原理等知识来判断一款手机是哪里出了问题，能熟练运用各种手机维修设备来对一系列的问题进行处理，达到能独立解决各种问题的目的。

同时你还得掌握各种品牌手机型号和不同手机的维修相同点和不同点，以及一些手机软件比如刷机解锁等如何熟练自如操作。

6、一步一个脚印扎实练习手工(手工：是指维修手机时，用手焊接主板上电子元件的功夫，，在正规手机维修培训学校里面，他们不但注重理论的教学，更加注重手工方面的练习，学校理论讲了很多，学员手工练习也要紧跟其后。

一、实验目的1、了解各种终端设备工作原理；2、掌握各种终端设备的拆装与维护技巧；3、掌握移动终端设备的维护；4、掌握常用终端维修工具的使用；5、掌握常用电子元器件的检测；6、掌握贴片元件焊接技巧与拆卸技巧；7、了解手机维修工作流程与接待礼仪。

二、实验环境及仪器设备清单市场环境：六楼实验室仪器设备：维修工具一套：T4、T5、T6、十字、一字、三角螺丝刀，镊子一把，尖嘴钳辅助工具与材料：手术刀柄和刀片一套，维修平台，勾子，毛刷，除锈笔，带灯放大镜，各种信号转换夹子，502胶水，超声波清洗器，酒精，二甲苯等。

三、实验预习要求和注意事项（一）预习要求1、观察自己和身边朋友的手机类型，查阅有关手机结构的资料。

2、选择两款机型，让学生在实验报告纸上记录拆装过程和体会。

（二）注意事项1、养成良好的维修习惯，拆卸下的元器件要存放实在专用的元器件盒中，以免丢失，不能复原。

2、防静电干扰3、带螺丝的要防止螺丝滑扣，即拆不开，又装不上。

4、带卡扣的要防止硬撬，以免损坏卡扣，不能重装复原。

5、显示屏为易损坏元件，拆装时要特别小心，尤其是翻盖上带有液晶屏的手机，在更换显示屏时要谨慎小心，以免损坏显示屏和灯板以及连接显示屏到主板的软连接带。

6、翻盖式的手机都有干簧管类器件，换壳时，不要遗忘小磁铁，以免干簧管失控，造成手机无信号指示。

7、重装前板与主板无屏罩的手机时，切莫遗忘安装挡板，以免手机家电时前后板元件短路，损坏手机。

8、有些螺丝被覆盖在标签下面，拆机时需要先拆下标签，但如果不加热直接拆标签很容易造成装机时无法复原标签，所以，一定要用吹风机吹热标签下的粘胶，然后再揭下标签。

四、实训内容1.焊接材料的作用及正确使用螺丝刀：（1）不得使用金属杆直通炳顶的螺丝刀进行电工操作，否则易造成触电事故。

（2）为避免螺丝刀的金属杆触及皮肤或邻近带电体，应在金属杆上套绝缘管。

（3）螺丝刀头部厚度应与螺丝尾部槽行相配合，斜度不宜太大，头部不应该有倒角，否则容易打滑。
