PCB上铜箔的计量单位oz到底是厚度单位还是重量单位

本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ ==盎司是什么意思什么是盎司你知道盎司是什么意思吗？可能你在网络上偶尔会看到这样的词，但网络上的新词多到数不清，根本没有时间去仔细去了解，下面就让我们带你一起，来详细了解一下盎司是什么意思吧。

盎司是什么意思盎司(angsī)。

既是重量单位又是长度单位。

长度单位时1oz代表PCB的铜箔厚度约为36um。

重量单位是分常衡和金衡制两种。

(1) 常衡制的一种质量单位[ounce (缩写oz)]，英语ounce的译音，香港译作安士。

英制重量计量单位。

为一磅的十六分之一。

旧称英两或唡。

符号为ounce或oz，等于28.3495克。

(2) 药衡制或金衡制的一种质量单位，等于480格令或31.1034768克。

相当于中国过去16两制的1两。

长度单位长度单位时1oz代表PCB的铜箔厚度约为36um，它来源于把1oz重的8.9g/cm^3密度的纯铜平铺到1平方英尺(=144inches)的面积上所形成的厚度。

扩展阅读：盎司的历史最早是饮用不同的酒，选用不同的酒杯，杯的容量是最为重要的，历史上用盎司(英语是Ounce，简写成oz)作为酒的液量单位。

英美单位制都有这一单位，略有不同，如英制1盎司为28.41ml;美制1盎司为29.57ml。

16盎司折合1品特(美制)。

国际单位制，用毫升数表示酒具的容量。

30ml代替原先为1盎司的容量。

美国不使用公制度量衡。

一磅大约是 454 克，相当于十六盎司。

一磅约为一品脱(不到 0.5升)水的重量，因此有这样的俗语“一品脱一磅，世界就是这样”。

一品脱也包含十六盎司，至少在美国度量衡中是这样;在英制度量衡中，一品脱约合20盎司，因此这句俗语对于英制单位不适用，虽然英制液量盎司大约比美制液量盎司要少4%。

所以我们既使用液量盎司也使用干量盎司来测量重量，并且它们在英制和美制度量衡中也是不同的。

盎司在PCB板中,OZ表示长度单位还是重量单位? 1OZ=0.035mm在PCB行业中，1OZ意思是重量1OZ的铜均匀平铺在1平方英尺(FT2)的面积上所到达的厚度。

它是用单元面积的重量来表示铜箔的平均厚度。

用公式来表示即，1OZ=28.35g/FT2。

详细来说，它和长度也可以说厚度的换算方法如次：起首，咱们懂得铜的密度常数和相干单元换算公式如次：铜的密度ρ=8.9g/cm3 1厘米(cm)=10毫米(mm)；1毫米(mm)=1000微米(um) 1mil≈25.4um 1FT2≈929.0304cm2 1mil≈25.4um按照质量的计算公式m=ρ×V(体积)=ρ×S(面积)×t(厚度)，懂得铜箔的重量除以铜的密度和面积即为铜箔厚度！从前文又知，1OZ=t×929.0304cm2×8.9g/cm3=28.35g/cm2以是，t=28.35÷929.0304÷8.9cm≈0.0034287 cm=34.287um≈34.287÷25.4mil≈1.35mil由此可知，1OZ铜箔的厚度约为35um或1.35mil在PCB 行业中，1OZ代表铜厚为35um，2OZ代表铜厚为70um，1/2OZ代表铜厚为18um，1/3OZ代表铜厚为12um，所以OZ（盎司）在PCB行业中就表示铜的厚度（二）oz是符号ounce的缩写，中文称为“盎司”(香港译为安士)是英制计量单位,作为重量单位时也称为英两。

重量单位1oz=28.35g(克）常衡盎司：重量单位。

整体缩写为oz.av。

1盎司=28.350克1盎司=16打兰（dram）16盎司=1磅（pound）金衡盎司：重量单位。

整体缩写为oz.tr（英）、oz.t（美）。

常见于金银等贵金属的计量中。

1盎司=31.1035克12盎司=1 lbs磅药衡盎司：重量单位，整体缩写为ap oz。

1盎司=31.1030克液体盎司：容量计量单位，符号为oz1英制液体盎司=28.41毫升1美制液体盎司=29.57毫升1/2 oz等于多少μm？悬赏分：0 |解决时间：2006-10-27 13:41 |提问者：luodop最佳答案oz是重量单位，μm是长度单位~~~，好像不能换算吧。

PCB设计铜箔厚度-线宽-电流关系表首先，让我们来看一下铜箔厚度与线宽之间的关系。

铜箔厚度是指铜箔在PCB上的厚度，一般以0.5盎司（oz）和1.0盎司（oz）为常见规格。

线宽是指PCB上导线的宽度，一般以毫米（mm）为单位。

铜箔的厚度与线宽之间存在着一定的关系，一般来说，铜箔越厚，可以承载的电流越大，而线宽越宽，可以承载的电流也越大。

因此，在设计PCB时，需要根据电路板上各部分的电流大小选择合适的铜箔厚度和线宽。

通常，PCB设计中，较大的电流线路一般要求使用较宽的线宽。

接下来，我们将讨论铜箔厚度、线宽和电流之间的关系。

在PCB设计中，电流是一个重要的参数，用于描述电路板上通过的电流大小，以安培（A）为单位。

电流的大小直接影响铜箔和线宽的选择。

一般来说，当电流较小时，可以选择较薄的铜箔和较窄的线宽，而当电流较大时，则需要选择较厚的铜箔和较宽的线宽。

这是因为较大的电流会产生更大的热量，如果铜箔或线宽太窄，则可能会导致过热和损坏。

因此，在设计PCB时，需要根据电路板上各部分的电流大小选择合适的铜箔厚度和线宽。

此外，还需要考虑电路板上不同部分的功率损耗。

功率损耗是指电路板上的电流通过导线和铜箔时产生的热量。

当电流通过铜箔和导线时，会产生一定的电阻，从而产生功率损耗。

功率损耗与电流的平方成正比，与导线长度成正比，与导线截面积的倒数成正比。

因此，在设计PCB时，需要根据电路板上不同部分的功率损耗选择合适的铜箔厚度和线宽。

一般来说，功率损耗较大的部分需要选择较厚的铜箔和较宽的线宽，以提高导线的承载能力和降低功率损耗。

最后，还需要考虑电路板的可靠性和成本。

较厚的铜箔和较宽的线宽可以增加电路板的承载能力和电流容量，提高可靠性，但同时也会增加成本。

因此，在设计PCB时，需要综合考虑电路板的要求和成本限制，选择合适的铜箔厚度和线宽。

综上所述，铜箔厚度、线宽和电流之间存在着密切的关系。

在PCB设计中，需要根据电路板上各部分的电流大小、功率损耗和成本等因素选择合适的铜箔厚度和线宽。

对于1oz的铜来说，1A的线需要1mm(相当于40mil), 以后每增加1A加0.508mm(20mil), 这是常规值。

10mil的铜线最大可以过1A，20mil-2A……但这是极限值铜线的载流能力和以下因素有关：1。

线是走在表面还是走在内层2。

温升3。

线宽4。

铜箔厚度有一个软件可以计算的。

EC电学计算器OZ即盎司，本来是重量单位，1OZ的铜厚是指将重1OZ的铜均匀铺在1inch的面积上的厚度。

1oZ约1.4mil如果没有特殊说明的话，制板厂对铜箔厚度的处理是表层1OZ（1.4mil）,内层0.5OZ（0.7mil）。

铜箔厚度的计算单位发布时间：2010-02-25电子线路通常以铜箔作为导线，印刷电路板的铜箔厚度关系到阻抗值的变化. 有了正确的铜箔厚度在Allegro 的cross section字段上,能正确的计算印刷电路板上每一根绕线的阻抗值(或宽度). 而在许多的设计手册上经常发现以盎司(oz)为单位来建议铜箔的使用, 究竟一盎司铜箔应该在Allegro 的cross section 字段上表现多少的厚度? 请看底下的说明:1.定义:一盎司铜箔是指一平方英呎(1 ft2)铺上重量一盎司的铜, 意即1oz/ ft2.2.单位换算:一盎司(oz)= 0.0625 磅(pb)一磅(pb)= 454 公克(g)一英呎(ft)= 12 英吋(in)一英吋(in)= 2.54 公分(cm)一密尔(mil)=0.001 英吋(in)铜比重(密度)= 8.93 (g/cm3)3.计算:1oz铜箔等于28.4g(≈1×0.0625×454)1 ft2=1x (12×2.54)2=1×30.482= 929.03 (cm2)重量(W)=体积(V) x密度(D)=面积(A) x高度(H) x密度(D)28.4(g)= 929.03 x高度(H) x 8.93高度(H)=0.00342(cm) ≈ 1.3 (mil)一盎司铜箔厚度4. Cross Section in Allegro所以,如果是一盎司的铜箔,我们则用1.3mil输入到Cross Section的字段上1OZ盎司在线路板中的含义1OZ意思是1平方英尺的面积上平均铜箔的重量在在28.35g,用单位面积的重量来表示铜薄的平均厚度！换算方法：1平方英尺=929。

【常识】FPC生产厂家之线路板行业单位换算
【PCB信息网】你还在纠结线路板的单位换算吗？单位与单位之间的联系你还在傻傻分不清楚吗？那么让FPC生产厂家带你了解线路板行业的单位吧！
1、线路板常用单位可分为两种公制和英制：
这里线路板厂经常会用到的单位是在测量线宽/线距和outline尺寸时的cm/mm和inch/mil。

2、换算进制
3、公制英制互换进制
4、铜箔厚度单位换算
铜箔厚度常用单位：oz（Ounce盎司）重量单位
1oz定义为：1平方英尺面积上单面覆盖重量1oz（28.35g）的铜箔厚度
1oz=35um=1.35mil
2oz=70um=2.7mil
常用铜箔厚度会用分数表示：
1/2oz=17.5um=0.7mil
1/3oz=11.7um=0.5mil
1/4oz=8.8um=0.35mil
备注：目前Truly常用铜箔为1/2oz
看到上面的换算公式，希望能把你从一团浆糊中解救出来，亲们都清楚了吗？
来源：深联电路。

PCB设计参考一、铜箔厚度、直线宽度与电流的关系在PCB的加工中，常用OZ（盎司）作为铜皮厚度的单位。

一平方英尺面积内铜箔的重量为1OZ，对应的物理厚度为35um。

PCB板的铜厚一般分为1OZ(35um)、2OZ(70um)、3OZ(105um)，如有特殊要求，则可选择更厚的PCB板。

一般双面板所用的铜厚为1OZ(35um)，像开关电源走大电流要选用2OZ(70um)的铜厚的PCB板。

多层PCB板一般内层选用1/2OZ、1/3OZ，外层选用1OZ、1/2OZ、1/3OZ。

如果对PCB板有厚度要求，最好和厂家进行详细沟通，以达到理想的设计效果，但是PCB铜厚有一定的上限值，要特别注意。

PCB铜厚确定后，信号的电流强度与布线宽度有一定的关系。

铜厚、线宽与电流的关系如下表1：注：表1只是作为PCB设计中的参考值，实际设计中线宽的载流量最好降额考虑（常降额50％考虑）。

以典型0.03mm厚度为例：如果将铜箔作为宽度为W（mm），长度为L（mm）的条状导线，其电阻为0.0005*L/W欧姆。

另外铜箔的载流量还与印刷电路板上安装的元件种类、数量以及散热条件有关。

在考虑到安全的情况下，一般可按经验公式0.15*W(A)来计算铜箔的载流量。

（表1）二、布局规则在PCB设计中，布局是一个重要的环节。

布局的好坏直接影响到布线的效果。

1.PCB板布局前要先了解元件的封装形式。

2.要有合理的走向：如输入\输出，交流\直流，强\弱信号，高频\低频，高压\低压等。

它们的走向应该是分离的，不得相互交融。

其目的是避免相互干扰。

最好是按直线走，最不利的走向是环形。

元件放置能不挤尽量不要挤在一起。

3.选择好接地点：4.合理考虑滤波元件以及退耦电容：对于滤波元件以及退耦电容，要尽量靠近相应元件。

电源和地信号要先过滤波元件以及退耦电容，再进相应的元件，以达到很好的滤波和退耦效果。

三、布线规则在PCB设计中，布线是完成产品设计的重要步骤。

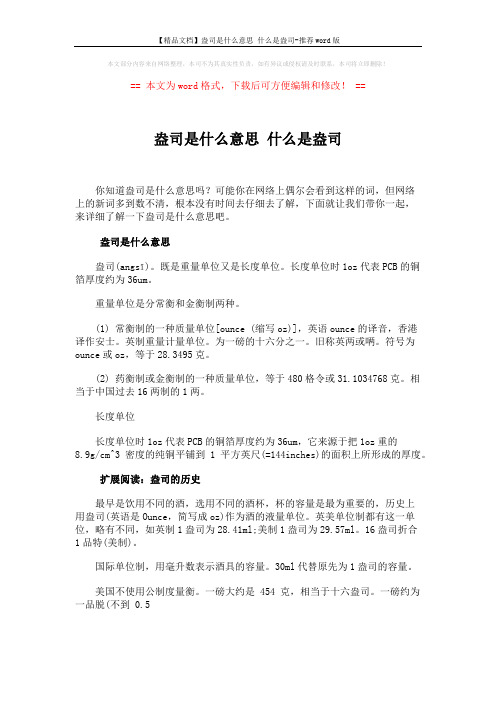

【精品文档】盎司是什么意思什么是盎司-推荐word版本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ ==盎司是什么意思什么是盎司你知道盎司是什么意思吗？可能你在网络上偶尔会看到这样的词，但网络上的新词多到数不清，根本没有时间去仔细去了解，下面就让我们带你一起，来详细了解一下盎司是什么意思吧。

盎司是什么意思盎司(angsī)。

既是重量单位又是长度单位。

长度单位时1oz代表PCB的铜箔厚度约为36um。

重量单位是分常衡和金衡制两种。

(1) 常衡制的一种质量单位[ounce (缩写oz)]，英语ounce的译音，香港译作安士。

英制重量计量单位。

为一磅的十六分之一。

旧称英两或唡。

符号为ounce或oz，等于28.3495克。

(2) 药衡制或金衡制的一种质量单位，等于480格令或31.1034768克。

相当于中国过去16两制的1两。

长度单位长度单位时1oz代表PCB的铜箔厚度约为36um，它来源于把1oz重的8.9g/cm^3密度的纯铜平铺到1平方英尺(=144inches)的面积上所形成的厚度。

扩展阅读：盎司的历史最早是饮用不同的酒，选用不同的酒杯，杯的容量是最为重要的，历史上用盎司(英语是Ounce，简写成oz)作为酒的液量单位。

英美单位制都有这一单位，略有不同，如英制1盎司为28.41ml;美制1盎司为29.57ml。

16盎司折合1品特(美制)。

国际单位制，用毫升数表示酒具的容量。

30ml代替原先为1盎司的容量。

美国不使用公制度量衡。

一磅大约是 454 克，相当于十六盎司。

一磅约为一品脱(不到 0.5。

标准铜箔厚度标准铜箔厚度是指在生产过程中广泛采用的铜箔的厚度标准。

铜箔是一种以纯铜为主要成分制成的薄片材料，具有良好的导电性、导热性和可塑性，广泛应用于电子、通信、航空航天等领域。

而铜箔的厚度对其性能和应用具有重要影响，因此制定了标准铜箔厚度。

标准铜箔厚度一般为几个常用数值，包括1/4OZ、1/2OZ、1OZ等。

这些数值代表了铜箔的厚度，单位为盎司（OZ）。

1盎司等于约28.35克，因此1/4OZ的铜箔厚度约为0.009毫米，1/2OZ的铜箔厚度约为0.018毫米，1OZ的铜箔厚度约为0.035毫米。

这些厚度标准是根据行业经验和实际应用需求而确定的，能够满足不同领域对铜箔厚度的要求。

在电子领域，铜箔常用于电路板的制造。

电路板是电子产品中重要的组成部分，承载着电子元器件的安装和连接。

铜箔作为电路板的导电层，需要具备良好的导电性和导热性。

同时，铜箔的厚度也影响着电路板的柔韧性和可靠性。

较薄的铜箔可以使电路板更加柔软，适应复杂的安装环境；较厚的铜箔可以提高电路板的导电性能和散热能力。

在航空航天领域，铜箔常用于航天器的隔热和屏蔽。

航天器在进入大气层时会受到高温和高压的影响，因此需要具备优异的隔热性能。

铜箔具有良好的导热性和导电性，可以有效隔离和分散热量，减少对航天器的影响。

同时，铜箔还可以用于屏蔽电磁干扰，保护航天器内部的电子设备免受外界干扰。

在通信领域，铜箔常用于光纤通信的接头和连接器。

光纤通信是一种高速、高带宽的通信方式，对接头和连接器的要求较高。

铜箔作为接头和连接器的材料，需要具备良好的导电性和导热性，以保证信号传输的稳定性和可靠性。

此外，铜箔的柔韧性也使得其能够适应不同连接方式和安装环境。

除了以上应用领域，铜箔还广泛应用于电子器件、电磁屏蔽、太阳能电池等领域。

标准铜箔厚度的确定，不仅是为了满足不同领域对铜箔性能的要求，也是为了方便生产和应用的标准化。

通过统一的厚度标准，可以提高生产效率，降低成本，并促进铜箔在各个领域的应用。
