强电工程施工桥架报价一、项目概况本项目为某地区新建强电工程配电线路施工项目，总长度约1000米，包括电缆敷设、桥架安装等工作。
为确保施工质量和进度，现向多家施工单位进行报价邀请，希望您能提供合理的报价方案。
二、施工范围1. 电缆敷设：根据设计要求，在地面敷设PVC绝缘电力电缆，埋设深度为0.8米，宽度为0.5米，电缆截面为70mm2，总长度为1000米。
2. 桥架安装：在路面上悬挂安装金属桥架，用于承载配电线路电缆。
桥架总长度为1000米，高度为5米，桥架采用镀锌钢材制造，横跨道路，安装坚固。
3. 其他：包括电缆接头、防水处理、接地等配套工作。
三、施工工艺1. 电缆敷设：先进行线路勘测，确定敷设路线，清理路面，铺设土方，敷设电缆，固定电缆连接接头。
2. 桥架安装：根据设计要求，选择合适的位置，固定桥架支架，安装桥架主体，连接桥架支架。
3. 安全措施：施工现场设置标志牌，配备安全帽、手套等防护工具，保障施工人员安全。
四、施工人员及设备1. 施工人员：项目需要5名电工、5名钢结构工，具有相关证书和经验。
2. 施工设备：配备起重机、挖掘机、焊接设备等必要设备，确保施工的顺利进行。
五、施工周期1. 计划施工周期为30天，具体时间根据天气情况和进度灵活调整。
2. 施工过程中需要注意施工质量和安全，及时解决遇到的问题，确保施工按时完工。
六、报价要求1. 报价有效期为15天，超时作废。
2. 报价包含人工、材料、设备费用，不得增加其他额外费用。
3. 报价需详细列出各项费用，并注明含税价格和不含税价格。
4. 请提供公司相关资质证书、经验案例等证明材料。
七、报价细则1. 人工费用：共计5000元/人天，合计25000元。
2. 材料费用：包括电缆、桥架、接头等各类材料，共计20000元。
3. 设备费用：包括起重机、挖掘机、焊接设备等设备租赁费用，共计15000元。
4. 合计报价：人工费用+材料费用+设备费用=60000元（含税）。
桥架,线槽,线管规格和型号图片●金属线槽和塑料线槽●镀锌线管和塑料线管●管槽线缆铺设●管槽可放线缆条数布线系统中除了线缆外，槽管是一个重要的组成部分，在综合布线系统中主要使用线槽有以下几种情况:金属线槽和附件;镀锌线管和附件;PVC塑料线槽和附件;，PVC塑料线管和附件。
金属线槽和塑料线槽金属线槽由槽底和槽盖组成，每根糟一般长度为2米，槽与槽连接时使用相应尺寸的铁板和螺丝固定。
在综合布线系统中一般使用的金属线槽的规格有:50 x 100mm、100 x 100mm、 100 x 200mm、100 x 300mm、200x 400mm等多种规格。
PVC管型号: Φ16/Φ20/Φ25/Φ25F/Φ30/Φ40系列等。
PVC槽型号: 20×12、25×12.5、25×25、30×15、40×20等。
与PVC线槽配套的附件有:阳角、阴角、直转角、平三通、左三通、右三通、连接头、终端头、接线盒(暗盒、明盒)等。
镀锌线管镀锌线管是用于分支结构或暗埋的线路，它的规格也有多种，以外径mm为单位:工程施工中常用的镀锌线管有: D16、 D20、D25、D32、D40、D50、D63、D25、D110等规格。
镀锌线管一般管内填充物占30%左右，以便于穿线。
金属线管还有一种是软管(俗称蛇皮管),供弯曲的地方使用。
塑料线管PVC阻燃导管是以聚氯乙稀树脂为主要原料,按外径有: D16、D20、D25、D32、D40、D45、D63、D25、D110等规格。
与PVC管安装配套的附件有:接头、螺圈、弯头、弯管弹簧;一通接线合、通接线合、三通接线合、四通接线合、开口管卡、专用截管器、PVC胶合剂等。
电缆桥架桥架是布线行业的一个术语，是建筑物内布线不可缺少的一个部分。
桥架分为普通型桥架、重型桥架、槽式桥架。
在普通桥架中还可分为普通型桥架，直边普通型桥架。
选择电缆桥架规格大小的计算公式-桥架设计电缆桥架是用薄钢板冲压而成。
其承载能力具有一定的限度。
否则将会因桥架超载而产生严重形变。
影响桥架的美观和电缆的安全运行。
通常电缆桥架的承载能力是用电缆桥架的载荷特性曲线表示的。
由载荷曲线图可以看出，电缆桥架的载荷能力的大小是一个与桥架规格和支撑距离有关的量。
对应于同一支撑距离和弯凸变形量。
侧面高度大的桥架承载能力大，高度小的桥架承载能力小。
另外当载荷能力划、相同时，对于同一规格的电缆桥架。
支撑距离小的比支撑距离大的弯曲变形量小。
一般情况下电缆桥架每隔l.5～2.0m安装一组支撑架。
在设计计算中，若电缆桥架的实际载荷量用G总表示：则：G总=n1g1 n2g2 n3g3 ……式中：g1 g2、g3……分别为桥架内各种规格型号电缆的单位长度重量。
单位为(kg/m)n1、n2、n3 为同型号规格电缆的根数。
在选取时，生产厂提供的电缆桥架允许载荷量应该大于实际载荷量G总。
当电缆桥架带护罩在室外安装时，还应计人电缆桥架承受的最大冰雪等载荷的影响。
电缆桥架宽度b的确定是随着电力电缆和控制电缆工作制的不同而有所区别。
由于电力电缆在桥架内一般是单层水平排放，所以其安装桥架宽度b为：b=n1(d1+k1)+ n2(d2+k2)+ n3(d3+k3)+……式中：d1、d2、d3……为桥架内各种电缆的外径，单位为mmn 1、n2、n3……为上述同种型号规格电缆的根数。
K1、k2、k3……为上述电缆放置时的间距。
其值最小应大于电缆直径的1／4。
一般情况下，控制电缆在桥架内既可以水平排列，也可以堆放。
以其桥架内控制电缆总截面s不超过电缆桥架总截面s。
的40％为原则。
控制电缆的总截面s为：其中：s1、s2、s3……为桥架内各种控制电缆的截面积(包括护层部分)单位为mm2;d1d2d3……为桥架内各种控制电缆的外径，单位为mm;n1n2n3……为上述同种型号规格电缆的根数。
相应的控制电缆桥架的宽度为b：式中h为电缆桥架的高度，单位为mm。

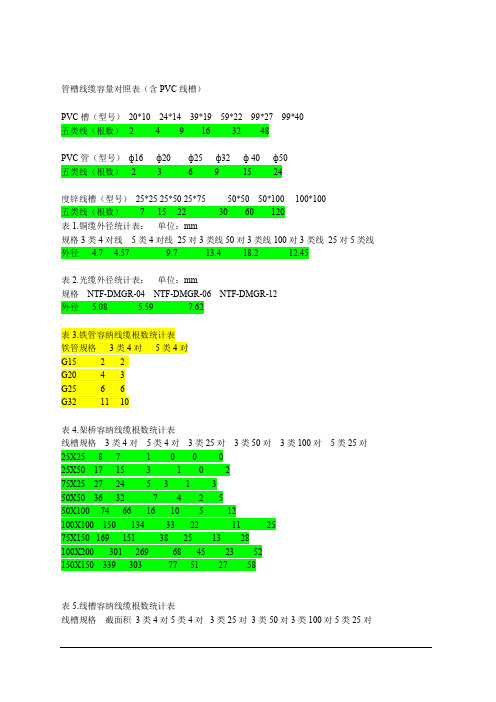

管槽线缆容量对照表（含PVC线槽）PVC槽（型号）20*10 24*14 39*19 59*22 99*27 99*40五类线（根数） 2 4 9 16 32 48PVC管（型号）ф16 ф20 ф25ф32 ф 40ф50五类线（根数） 2 3 6 9 15 24度锌线槽（型号）25*25 25*50 25*75 50*50 50*100 100*100五类线（根数） 7 15 22 30 60 120表1.铜缆外径统计表：单位：mm规格 3类4对线5类4对线 25对3类线 50对3类线 100对3类线 25对5类线外径 4.7 4.57 9.7 13.4 18.2 12.45表2.光缆外径统计表：单位：mm规格NTF-DMGR-04 NTF-DMGR-06 NTF-DMGR-12外径 5.08 5.59 7.62表3.铁管容纳线缆根数统计表铁管规格3类4对5类4对G15 2 2G20 4 3G25 6 6G32 11 10表4.架桥容纳线缆根数统计表线槽规格3类4对5类4对3类25对3类50对3类100对5类25对25X25 8 7 1 0 0 025X50 17 15 3 1 0 275X25 27 24 5 3 1 350X50 36 32 7 4 2 550X100 74 66 16 10 5 12100X100 150 134 33 22 11 2575X150 169 151 38 25 13 28100X200 301 269 68 45 23 52150X150 339 303 77 51 27 58表5.线槽容纳线缆根数统计表线槽规格截面积 3类4对 5类4对3类25对 3类50对 3类100对 5类25对20×10 200 224X14 336 8 3 1 0 0 039×18 702 850×25 1250 17 15 3 1 0 260×22 1320 1660×30 1800 2280×40 3200 4080×50 4000 50100×60 6000 80100×100 10000 130120×60 7200 94预埋线槽和暗管敷设缆线应符合下列规定：敷设暗管宜采用钢管或阻燃硬质PVC管。

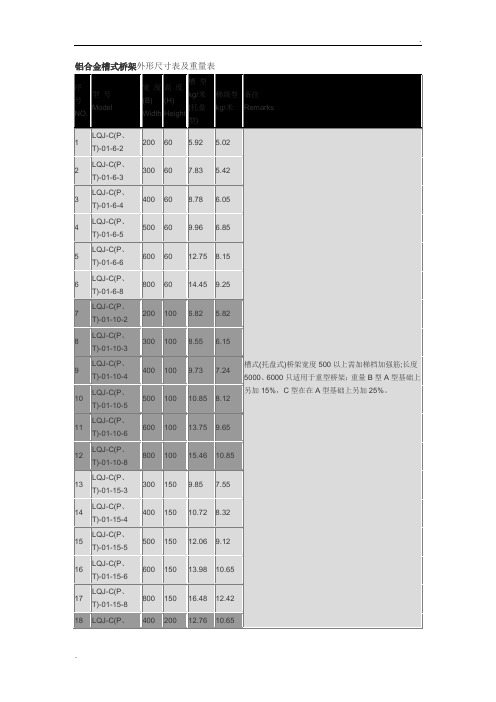

电缆桥架规格大全及表示方法电缆桥架常见规格槽式(全封闭式)电缆桥架常见规格有：Current specifications of channel-style cable tray(fully closed-end):250×250 150 ×250 150 ×300 100 ×250 150 ×200 梯级式电缆桥架常见规格有：100×200 150×200 100×600 150×600100×800 150×800 100×500 150×500100×300 150×300 100×400 150×400 电缆桥架规格表示方法 :XQJ--- 形式－－类别－－规格XQJ 表示汇线桥架系列形式表示结构形式(用中文第一个汉语拼音的大写字母T 为梯级式、 P 为托盘式 C 为槽式、 ZH 为组合式)类别表示类别种类序号(用阿拉伯数字加英语字母表示) 规格表示规格或规格序号(用阿拉伯数字表示)电缆桥架尺寸选择与计算 : 电缆桥架的载荷 G 总的计算 G 总 =n1q1+n2+q2+n3q3+ 式中： q1 、 q2 、 q3 为各电缆每单位长的重量( kg/m )n1 、n2、n3 为相应的电缆根数 G 应小于电缆桥架的允许载荷 (参照载荷曲线图表)当电缆桥架在室外或带护罩时，还应计入水载和风载等因素。
电缆桥架宽 d 度的计算： 1 、电力电缆b=n1(d1+k1)+n2(d2+k2)+n3(d3+k3)+式中： d1 、 d2 、 d3 ...................... 为各电缆直径；n1 、n2 、n3 ..................... 为相应电缆直径的根数；k1、k2、k3 为电缆间距( K 值最小不应小于 d/4 )控制电缆桥架的宽度 b 的计算：(一般电缆桥架的填充率取 40% 左右) 电缆的总载面积： S0=n1π(d1/2)2+n2 π(d2/2)2+...需要的托架横载面积： S=S0/40% Ｓ＝S/h ＝ S0/40%h式中： h 为电缆桥架净高。
选择电缆桥架规格大小的计算公式-桥架设计电缆桥架是用薄钢板冲压而成。
其承载能力具有一定的限度。
否则将会因桥架超载而产生严重形变。
影响桥架的美观与电缆的安全运行。
通常电缆桥架的承载能力是用电缆桥架的载荷特性曲线表示的。
由载荷曲线图可以看出，电缆桥架的载荷能力的大小是一个与桥架规格与支撑距离有关的量。
对应于同一支撑距离与弯凸变形量。
侧面高度大的桥架承载能力大，高度小的桥架承载能力小。
另外当载荷能力划、相同时，对于同一规格的电缆桥架。
支撑距离小的比支撑距离大的弯曲变形量小。
一般情况下电缆桥架每隔l.5～2.0m安装一组支撑架。
在设计计算中，若电缆桥架的实际载荷量用G总表示：则：G总=n1g1 n2g2 n3g3 ……式中：g1 g2、g3……分别为桥架内各种规格型号电缆的单位长度重量。
单位为(kg/m)n1、n2、n3 为同型号规格电缆的根数。
在选取时，生产厂提供的电缆桥架允许载荷量应该大于实际载荷量G总。
当电缆桥架带护罩在室外安装时，还应计人电缆桥架承受的最大冰雪等载荷的影响。
电缆桥架宽度b的确定是随着电力电缆与控制电缆工作制的不同而有所区别。
由于电力电缆在桥架内一般是单层水平排放，所以其安装桥架宽度b为：b=n1(d1+k1)+ n2(d2+k2)+ n3(d3+k3)+……式中：d1、d2、d3……为桥架内各种电缆的外径，单位为mm n1、n2、n3……为上述同种型号规格电缆的根数。
K1、k2、k3……为上述电缆放置时的间距。
其值最小应大于电缆直径的1／4。
一般情况下，控制电缆在桥架内既可以水平排列，也可以堆放。
以其桥架内控制电缆总截面s不超过电缆桥架总截面s。
的40％为原则。
控制电缆的总截面s为：其中：s1、s2、s3……为桥架内各种控制电缆的截面积(包括护层部分)单位为mm2;d1d2d3……为桥架内各种控制电缆的外径，单位为mm;n1n2n3……为上述同种型号规格电缆的根数。
相应的控制电缆桥架的宽度为b：式中h为电缆桥架的高度，单位为mm。
电缆桥架规格大全及表示方法电缆桥架常见规格槽式（全封闭式）电缆桥架常见规格有：Current specifications of channel-style cable tray(fully closed-end):250×250 150×250 150×300 100×250 150×200梯级式电缆桥架常见规格有：100×200150×200 100×600150×600100×800150×800 100×500150×500100×300150×300 100×400150×400电缆桥架规格表示方法:XQJ---形式－－类别－－规格XQJ表示汇线桥架系列形式表示结构形式（用中文第一个汉语拼音的大写字母T为梯级式、P为托盘式C 为槽式、ZH为组合式）类别表示类别种类序号（用阿拉伯数字加英语字母表示）规格表示规格或规格序号（用阿拉伯数字表示）电缆桥架尺寸选择与计算:电缆桥架的载荷G总的计算G总=n1q1+n2+q2+n3q3+......式中：q1、q2、q3......为各电缆每单位长的重量（kg/m）n1、n2、n3......为相应的电缆根数G应小于电缆桥架的允许载荷（参照载荷曲线图表）当电缆桥架在室外或带护罩时，还应计入水载和风载等因素。
电缆桥架宽d度的计算：1、电力电缆b=n1(d1+k1)+n2(d2+k2)+n3(d3+k3)+......式中：d1、d2、d3......为各电缆直径；n1、n2、n3......为相应电缆直径的根数；k1、k2、k3......为电缆间距（K值最小不应小于d/4）控制电缆桥架的宽度b的计算：（一般电缆桥架的填充率取40%左右）电缆的总载面积：S0=n1π(d1/2)2+n2π(d2/2)2+...需要的托架横载面积：S=S0/40% Ｓ＝S/h＝S0/40%h式中：h为电缆桥架净高。
