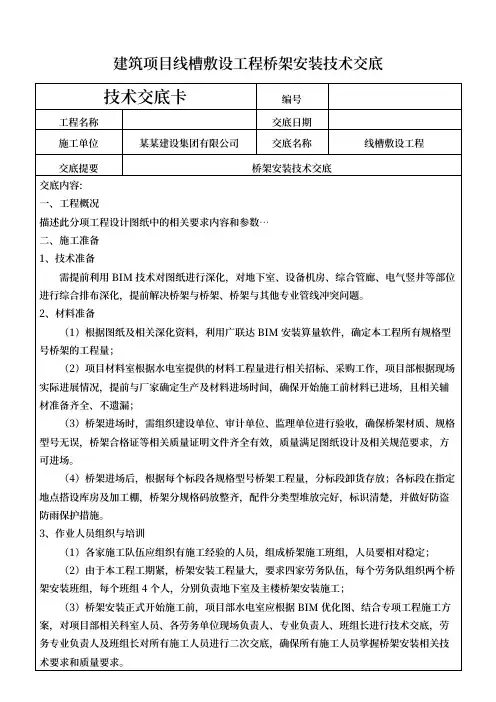

线槽桥架安装技术交底

一、工程名称：____________________二、施工单位：____________________三、施工部位：____________________四、施工内容：____________________五、交底时间：____________________六、交底人员：____________________七、参与人员：____________________一、一般性内容1. 作业人员必须经过专业培训，了解线槽施工的基本知识和安全操作规程。

2. 作业人员应穿着符合规定的劳动防护用品，如安全帽、工作服、防护手套、防护鞋等。

3. 作业现场应保持整洁，不得随意堆放杂物，确保通道畅通。

4. 作业前，应对施工工具、设备进行检查，确保其完好无损。

5. 作业过程中，应严格遵守操作规程，不得擅自更改施工方法。

二、安全注意事项1. 高处作业时，必须佩戴安全带，并系好保险钩，防止坠落。

2. 使用梯子时，梯子底部应稳固，梯子倾斜角度不宜过大，作业人员应握紧梯子两侧。

3. 线槽施工过程中，应确保电源切断，防止触电事故发生。

4. 施工现场禁止吸烟，禁止使用明火，防止火灾事故发生。

5. 作业人员不得酒后作业，不得疲劳作业。

6. 作业过程中，如发现安全隐患，应立即停止作业，并及时报告负责人。

三、危险因素及防范措施1. 危险因素：触电、高空坠落、物体打击、机械伤害。

2. 防范措施：（1）触电：确保电源切断，使用绝缘工具，作业人员佩戴绝缘手套。

（2）高空坠落：佩戴安全带，系好保险钩，确保安全带连接牢固。

（3）物体打击：施工过程中，不得随意抛掷工具、材料，保持施工现场整洁。

（4）机械伤害：使用机械设备时，必须严格按照操作规程进行，不得擅自更改。

四、施工现场管理1. 施工现场应设置警示标志，提醒作业人员注意安全。

2. 施工现场不得随意堆放易燃易爆物品，防止火灾事故发生。

3. 施工现场应定期进行安全检查，发现问题及时整改。

六、施工工艺
1、工艺流程
支架制作——放线定位——予埋吊杆吊架——金属膨胀螺栓安装——螺栓固定支架与吊架——桥架安装——连接片安装——扁铁敷设
2、桥架安装
A、支托架安装
（1）现场制作支架，材料采用热镀锌角钢。

（2）支架在金属构架上和混凝土构筑物上的予埋件上应采用焊接固定，混凝土上采用膨胀螺栓固定。

（3）支架应固定牢靠，横平竖直，整齐美观，在同一直线段的支架间距应均匀。

各横撑间的垂直净距不应大于5mm，沿桥架走向左右的偏差不应大于10mm。

（4）水平安装的桥架支架间距宜为2m，大跨距桥架的支架间距不应超过设计及制造厂的规定。

（5）垂直敷设时，固定点间距不大于2ｍ。

桥架弯曲半径不小于300ｍｍ时，应在距弯曲段与直线段间合处300—600ｍｍ的直线段侧设一个支撑，当弯曲半径大于300ｍｍ时，还应在弯曲段中部增设一个支吊架。

在进出箱、柜和变形缝及丁字接头
的三端500ｍｍ内设支撑。

（6）焊接的支托架应防腐，且防腐漆的颜色应与支托架臂的颜色一致
交底人年月日被交底人年月日
江苏省建设工程质量监督总站监制

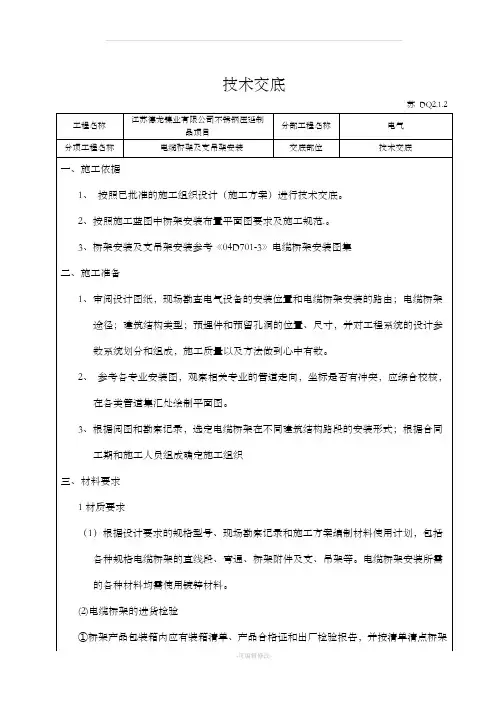

技术交底
苏DQ2.1.2
Welcome To Download !!!
欢迎您的下载，资料仅供参考！。

线槽安装技术交底一、施工准备（分结构和安装两个阶段）1. 结构阶段：按设计要求，找出线槽出入口，准确位置及路径，找出线槽与各配电柜、箱及电气竖井相互交接的准确位置及分支路径，同时与水暖、通风、消防及照明各图认真核对，避免重叠交叉，落实后在施工图上标明，配合土建做好预留工作。

2. 安装阶段：清理预留填充物，预留管做防腐处理，电气竖井拉垂直线，修正预留洞口四周棱边，保证线槽的垂直度和使用宽度。

二、材料要求及主要工具1.材料要求：金属线槽及安装附件应采用经过镀锌处理的定型产品，线槽的规格、型号应符合设计要求，其阻燃性能应符合防火规范要求，线槽内外应光滑平整、无棱角、无扭曲、翘边和变形现象。

电缆的规格及型号必须符合设计要求，阻燃性能应符合防火规范要求，遥测其阻值不应小于1兆欧。

电缆分支时，应采用“T”型套管及“穿瓷线夹”压接其材质、规格应与电缆的材质及规格相同。

2.主要机具：铅笔、卷尺、线坠、粉线袋、电工用具、手电钻、电锤、云石机、兆欧表、高凳及梯架，橡胶、塑料绝缘包扎带，黑胶布等。

三、作业条件1. 配合土建结构施工的预留洞整形修边，预留管内防腐已完成。

2. 墙面、地面、顶板土建装修已完成。

四、操作工艺流程：核对图纸，找准出入口位置及主干、分支路径定位→预留空洞，密闭套管→弹线定位→金属膨胀螺栓的安装→吊杆、吊架的安装→线槽的安装固定→竖井内线槽作垂直调整→线槽首尾端安装保护接地极→测量电缆所需敷设长度，进行遥测并敷设垂直部分固定→分支压接、绝缘包扎→线路检查、标明路由、扣盖板→调整水平度、垂直度在允许偏差范围内。

五、安装要求（一）支架与吊杆、吊架安装要求：1. 应使用厂家所提供的配套吊杆，支架配件及定型产品。

2. 固定支点间距不应大于1.5-2m，遇“+”字、“T”字、转角、转弯、接口50cm以内应设固定支持及吊架点。

3. 吊杆的直径不小于φ8mm，角钢不小于25*25*3mm。

4. 支架与吊架距上层顶板不应小于150-200mm，距地高度不应低于100-150mm。

交底依据：编制依据为：《建筑电气工程施工质量验收规范》GB50303-2015,一、施工准备（一）作业人员要求电工、焊工具备电工、焊工操作上岗证书方可上岗。

（二）技术准备1．审阅设计图纸,现场勘察电气桥架的安装位置和电缆桥架安装的路由；电缆桥架途径；建筑结构类型；预埋件和预留孔洞的位置、尺寸。

2．编制了电气施工方案，并且施工条件已经按方案准备就绪。

3．应具备设计中使用规范、国标和其他技术资料文件。

对桥架及配件生产厂家的“产品说明书”中的型号、尺寸进行核对。

4．施工人员施工前要熟悉施工图纸。

5．桥架的支吊架安装已确定方式；（三）材料要求1．桥架：桥架的规格型号必须符合设计要求。

并具有产品合格证和检测证明文件。

2．桥架的各种配件：和桥架配套供应并提供质量证明文件。

3．支吊架用的型钢：质量证明文件（四）主要机具仪表1、电工工具、电锤、电钻、钢卷尺、粉线袋等。

2、移动配电箱、移动电缆盘、经纬仪、水准仪、绝缘电阻表、万用表、高凳、梯子、电焊机等。

（五）作业条件1．钢结构主体结构施工完成，屋面和墙面板施工完成。

预埋孔洞及预埋件符合要求；2．土建工程装修抹灰全部结束，预留孔洞正确。

3．桥架沿线模板等设施拆除完毕，场地清理干净，道路通畅。

4．如需交叉作业,既要做好电气工程的成品保护,又要执行其他分项工程成品保护揩施。

二、材料和质量要点（一）材料关键要求1．桥架及桥架配件应符合技术标准的规定以及设计要求。

2．支吊架规格型号符合要求。

3．所使用的的电焊条等材料应符合要求。

（二）技术关键要求1．自制吊支架必须按设计要求进行防腐处理。

2．电缆桥架在穿过墙及楼板时,应采取防火隔离措施。

（三）质量关键要求1．电缆桥架均加盖板。

2．消防桥架及配件刷防火涂料保护。

3．支架水平安装间距：厂房1.5m，办公楼2.0m;垂直安装间距不大于2m。

4．电缆桥架与保护导体的连接：全长不大于30米时，不少于两处与保护导体可靠连接；全长大于30米时，每隔20-30米应增加连接点，起始端和终点端均应可靠接地。

SG-006技术交底工程名称九洲又一城二期建设单位绵阳畅达实业有限公司监理单位四川正菱建设监理咨询公司施工单位四川省第四建筑工程公司交底部位桥架、线槽敷设安装交底日期2018年04月28日交底人签字接收人签字交底内容：认真熟悉施工图纸，了解设计意图，并结合工程现场实际情况拟定符合设计要求以及施工规范的具体施工方案；组织好人员、材料，为下一步及时地满足施工要求做好充分的准备。

桥架敷设：1、材料要求：⑴桥架及其附件：其型号、规格应符合设计要求。

线槽内外应光滑平整，无棱刺，不应有扭曲，翘边等变形现象。

⑵金属膨胀螺栓：应根据容许拉力和剪力进行选择。

2、桥架的接口应平整，接缝处应紧密平直。

槽盖装上后应平整，无翘角，出线口的位置准确。

3、在吊顶内敷设时，如果吊顶无法上人时应留有检修孔。

4、不允许将穿过墙壁的桥架与墙上的孔洞一起抹死。

5、当桥架的底板对地距离低于2.4m时，桥架本身和桥架盖板均必须加装保护地线。

2.4m以上的桥架盖板可不加保护地线。

6、桥架进行交叉、转弯、丁字连接时，应采用单通，二通，三通，四通或平面二通、平面三通等进行变通连接，导线接头处应设置接线盒或将导线接头放在电气器具内。

7、桥架与盒、箱、柜等接茬时，进线和出线口等处应采用抱脚连接，并用螺丝紧固，末端应加装封堵。

8、末端部位要装上封堵，在盒、箱、柜进出线处应采用抱脚连接。

9、桥架内保护地线安装：（1）保护地线应根据设计图要求敷设在桥架内一侧，接地处螺丝直径不应小于6mm；并且需要加平垫和弹簧垫圈，用螺母压接牢固。

（2）金属桥架的宽度在200mm以上（含200mm）两端线槽用连接板连接的保护地线每端螺丝固定点不少于6个。

允许偏差项目：线槽水平或垂直敷设直线部分的平直程度和垂直度允许偏差不应超过5mm。

10、支架与吊架安装要求：（1）根据图纸要求，金属线槽及线缆桥架水平安装时，支架间距不大于1.5m，垂直安装时支架间距不大于2m。

根据现场每根轴线距离为7.8m，定为每一根轴线加设一组防晃支架。

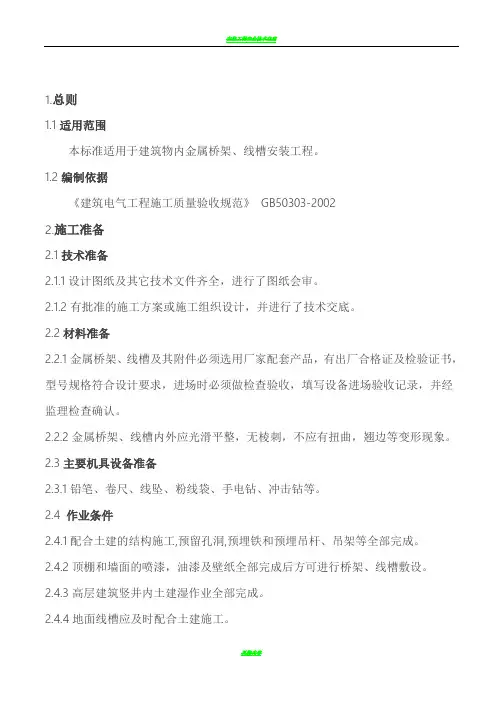

1.总则1.1适用范围本标准适用于建筑物内金属桥架、线槽安装工程。

1.2编制依据《建筑电气工程施工质量验收规范》GB50303-20022.施工准备2.1技术准备2.1.1设计图纸及其它技术文件齐全，进行了图纸会审。

2.1.2有批准的施工方案或施工组织设计，并进行了技术交底。

2.2材料准备2.2.1金属桥架、线槽及其附件必须选用厂家配套产品，有出厂合格证及检验证书，型号规格符合设计要求，进场时必须做检查验收，填写设备进场验收记录，并经监理检查确认。

2.2.2金属桥架、线槽内外应光滑平整，无棱刺，不应有扭曲，翘边等变形现象。

2.3主要机具设备准备2.3.1铅笔、卷尺、线坠、粉线袋、手电钻、冲击钻等。

2.4 作业条件2.4.1配合土建的结构施工,预留孔洞,预埋铁和预埋吊杆、吊架等全部完成。

2.4.2顶棚和墙面的喷漆，油漆及壁纸全部完成后方可进行桥架、线槽敷设。

2.4.3高层建筑竖井内土建湿作业全部完成。

2.4.4地面线槽应及时配合土建施工。

3.施工工艺流程3.1工艺流程弹线定位→预留孔洞→支架与吊架安装→金属桥架线槽安装→配线。

3.2施工工艺3.2.1弹线定位：根据设计图纸确定出进户线、盒、箱、柜等电气器具的安装位置，从始端至终端找好水平或垂直线，用粉线袋沿墙壁、顶棚和地面等处进行弹线。

3.2.2预留孔洞：根据设计图纸标注的轴线部位，将预制加工好的木制或铁制的框架，固定在标出的位置上，并进行调直找正，待现浇混凝土凝固模板撤除后，撤下框架，并抹平孔洞口。

3.2.3支架与吊架安装：(1)支架与吊架所用钢材应平直，无显著扭曲。

下料后长短偏差应在5mm范围内，切口处应无卷边、毛刺。

(2)钢支架与吊架必须焊接牢固，无显著变形，焊缝均匀平整，不得出现裂缝、咬边等缺陷。

(3)支架与吊架必须安装牢固，保证横平竖直，在有坡度的建筑物上安装支架与吊架必须与建筑物有相同的坡度。

(4)万能吊具必须采用定型产品，对线槽进行吊装，并应有各自独立的吊装卡具或支撑系统。

表C2-1工程名称天津津门项目交底日期2009年2月27日施工单位中建二局第三建筑工程有限公司分项工程名称电气线槽技术交底交底提要电气线槽安装交底内容：图1审核人交底人接受交底人表C2-1工程名称天津津门项目交底日期2009年2月27日施工单位中建二局第三建筑工程有限公司分项工程名称电气线槽技术交底交底提要电气线槽安装交底内容：图2审核人交底人接受交底人表C2-1工程名称天津津门项目交底日期2009年2月27日施工单位中建二局第三建筑工程有限公司分项工程名称电气线槽技术交底交底提要电气线槽安装交底内容：图3图5审核人交底人接受交底人表C2-1工程名称天津津门项目交底日期2009年2月27日施工单位中建二局第三建筑工程有限公司分项工程名称电气线槽技术交底交底提要电气线槽安装交底内容：图4审核人交底人接受交底人表C2-1工程名称天津津门项目交底日期2009年2月27日施工单位中建二局第三建筑工程有限公司分项工程名称电气线槽技术交底交底提要电气线槽安装交底内容：3.8.不允许将穿过墙壁的线槽与墙上的洞抹死，应留50mm的缝隙。

线槽穿墙必须加防火枕做法如图：3.9.线槽接地采用镀锌软铜编织带接口处做接地，线槽应不小于两点处与预留的接地点做可靠接地连接。

其余的照图纸设计总说明做接地。

审核人交底人接受交底人技术交底记录表C2-1编号002工程名称天津津门项目交底日期2009年3月20日施工单位中建二局第三建筑工程有限公司分项工程名称电气线槽补充技术交底交底提要电气线槽安装交底内容：1．线槽吊杆和线槽吊臂安装时严禁安装成内八字和外八字。

2、线槽自制来回弯时，严禁弯死弯，应作慢缓弯，使线槽弯头缓慢爬弯。

这样在穿电缆时不会使电缆在弯头处漏出线槽。

（弯头不要做成45度角）3、线槽灯安装间距如图：4、线槽横担打眼和线槽横担长度见图：审核人交底人接受交底人。

1.本表由施工单位填写, 交底单位与接收交底单位各存一份。

2.当做分项工程施工技术交底时, 应填写“分项工程名称”栏, 其她技术交底可不填写。

1.本表由施工单位填写, 交底单位与接收交底单位各存一份。

2.当做分项工程施工技术交底时, 应填写“分项工程名称”栏, 其她技术交底可不填写。

1.本表由施工单位填写, 交底单位与接收交底单位各存一份。

2.当做分项工程施工技术交底时, 应填写“分项工程名称”栏, 其她技术交底可不填写。

注: 1、项目对操作人员进行安全技术交底时填写此表; 2、署名处不够时, 应将签到表附后。

一、操作要点1、线槽间采用连接板连接；固定连接板时用半圆头方颈螺丝由内向外穿出并加上平垫、弹垫和螺帽紧固，连接处间隙严密平齐，要符合要求。

相邻线槽使用4mm2的黄绿地线作跨接地线，安装时要放在线槽的同侧，并连接可靠；桥架进行转角、分支连接时采用弯通、二通、三通、四通等成品件进行连接，桥架末端需加装封堵板。

2、线槽需要按照图纸要求与吊架上的横担用螺丝固定。

3、特殊位置的处理：线槽在通过墙体或楼板处孔洞时，不得在墙壁或楼板处进行固定连接，也不应将穿过墙壁或楼板的线槽与墙或楼板上的孔洞一起堵死。

在线缆穿放完成后用防火泥进行封堵，并刷上与墙面相同颜色的油漆。

线槽在穿过建筑物变形缝处需按要求设置补偿装置，断开处用连接板搭接，不能完全固定死。

二、技术要点:1、线槽不得有歪斜、扭曲、飞刺、断裂和破损等，且表面干净无污物；线槽要固定可靠，横平竖直，盖板无翘角，接口要严密，端头需封堵，槽内无杂物。

2、多层线槽安装时，需先安装上层，后安装下层，且上、下层之间距离要留有余量，以便后期电缆敷设、加装盖板和检修。

水平相邻桥架净距不宜小于50mm，层间距离一般不小90mm；上层线槽过梁时，顶部与梁底应保持至少3cm的距离。

3、线槽连接板采全包的方式，连接螺丝由内向外穿出并紧固；连接处间隙要严密平齐。

4、线槽在穿过建筑物变形缝及直线段超过30米时均应设补偿装置：即在伸缩缝处将线槽断开，使线槽安装后的间距保持在3-5cm；连接缝处的连接板一端与线槽固定，一端宜超过线槽切口边缘5-8cm,可不用螺丝固定。

5、线槽全段不应少于2处与综合接地体可靠连接；桥架之间、桥架与支管间必须安装跨接地线，跨接地线为不小于4mm2的黄绿软线；所有跨接地线应安装在桥架同一侧，接地线绕圈数量为5~10圈；伸缩缝处的跨接地线绕圈数量为15~20圈，螺丝不能固定在连接板上；跨接地线使用专用方颈螺丝连接，并在安装完成后能保持一定余量。

线槽与配管间需要设置跨接地线。

线槽、桥架安装质量技术交底卡
专业技术负责人交底人:接受人：
线槽、桥架安装质量技术交底卡
施工单位
GD2301001

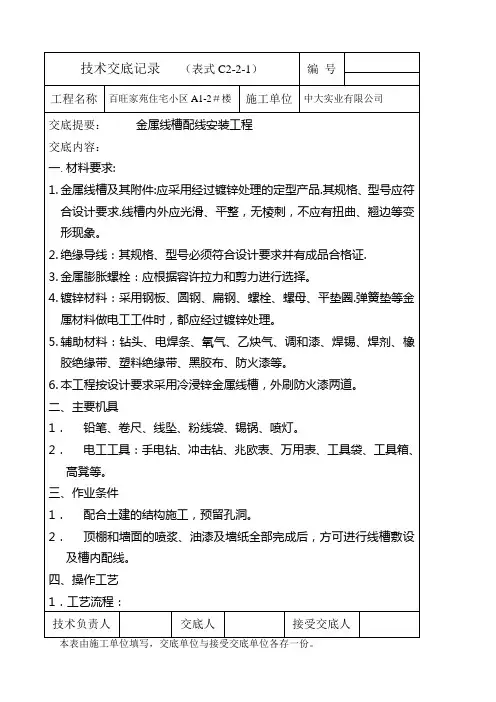

、材料要求：
1金属线槽及其附件：线槽内、外应光滑、平整，无棱刺，不应有扭曲、翘边等变形现象，并有产品合格证。

2、金属膨胀螺栓：应根据允许拉力和剪力进行选择。

3、镀锌材料：圆钢、扁钢、角钢、螺栓、螺母、螺丝、垫圈、弹簧垫等金属材料
做电工工件时，都经过镀锌处理
4、辅助材料：钻头、切割片、调合漆。

二、主要机具：
1、铅笔、卷尺、线坠、粉线袋。

2、电工工具、手电钻、电锤、工具袋、高凳、脚手架等。

三、作业条件：
1、配合土建的结构施工，预留孔洞、预埋铁件和吊杆、吊架等。

交业技术负责人结构完工和土建抹灰完工（做交子交接检）后方可进行线槽敷设接受人:
四、操作工艺:
1、工艺流程：
预留孔洞一弹线定位一吊杆、横担制作一金属膨胀螺栓安装一支吊架固定一吊装线槽
专业技术负责人交底人:接受人:。
