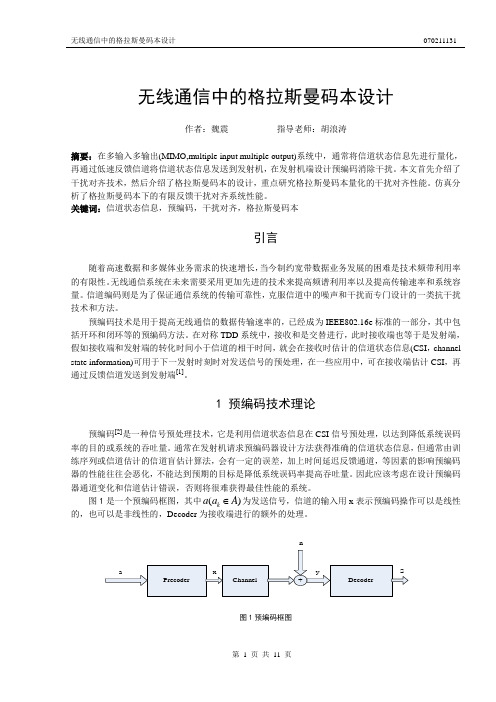

无线通信中的格拉斯曼码本设计作者：魏震 指导老师：胡浪涛摘要：在多输入多输出(MIMO,multiple input multiple output)系统中，通常将信道状态信息先进行量化，再通过低速反馈信道将信道状态信息发送到发射机，在发射机端设计预编码消除干扰。
本文首先介绍了干扰对齐技术，然后介绍了格拉斯曼码本的设计，重点研究格拉斯曼码本量化的干扰对齐性能。
仿真分析了格拉斯曼码本下的有限反馈干扰对齐系统性能。
关键词：信道状态信息，预编码，干扰对齐，格拉斯曼码本引言随着高速数据和多媒体业务需求的快速增长，当今制约宽带数据业务发展的困难是技术频带利用率的有限性。
无线通信系统在未来需要采用更加先进的技术来提高频谱利用率以及提高传输速率和系统容量。
信道编码则是为了保证通信系统的传输可靠性，克服信道中的噪声和干扰而专门设计的一类抗干扰技术和方法。
预编码技术是用于提高无线通信的数据传输速率的，已经成为IEEE802.16e 标准的一部分，其中包括开环和闭环等的预编码方法。
在对称TDD 系统中，接收和是交替进行，此时接收端也等于是发射端，假如接收端和发射端的转化时间小于信道的相干时间，就会在接收时估计的信道状态信息(CSI ，channel state information)可用于下一发射时刻时对发送信号的预处理，在一些应用中，可在接收端估计CSI ，再通过反馈信道发送到发射端[1]。
1 预编码技术理论预编码[2]是一种信号预处理技术，它是利用信道状态信息在CSI 信号预处理，以达到降低系统误码率的目的或系统的吞吐量。
通常在发射机请求预编码器设计方法获得准确的信道状态信息，但通常由训练序列或信道估计的信道盲估计算法，会有一定的误差，加上时间延迟反馈通道，等因素的影响预编码器的性能往往会恶化，不能达到预期的目标是降低系统误码率提高吞吐量。
因此应该考虑在设计预编码器通道变化和信道估计错误，否则将很难获得最佳性能的系统。
