iBoo炉温测试仪关于退火与回火的区别

退火、正火、淬火、回火工艺区别1.退火把钢加热到一定温度并在此温度下保温，然后缓慢冷却到室温．退火有完全退火、球化退火、去应力退火等几种。

a将钢加热到预定温度，保温一段时间，然后随炉缓慢冷却称为完全退火．目的是降低钢的硬度，消除钢中不均匀组织和内应力．b，把钢加热到７５０度，保温一段时间，缓慢冷却至５００度下，最后在空气中冷却叫球化退火．目的是降低钢的硬度，改善切削性能，主要用于高碳钢．c，去应力退火又叫低温退火，把钢加热到５００～６００度，保温一段时间，随炉缓冷到３００度以下，再室温冷却．退火过程中组织不发生变化，主要消除金属的内应力．2.正火将钢件加热到临界温度以上30-50℃,保温适当时间后，在静止的空气中冷却的热处理工艺称为正火。

正火的主要目的是细化组织，改善钢的性能，获得接近平衡状态的组织。

正火与退火工艺相比，其主要区别是正火的冷却速度稍快，所以正火热处理的生产周期短。

故退火与正火同样能达到零件性能要求时，尽可能选用正火。

3.淬火将钢件加热到临界点以上某一温度（45号钢淬火温度为840-860℃,碳素工具钢的淬火温度为760～780℃）,保持一定的时间，然后以适当速度在水（油）中冷却以获得马氏体或贝氏体组织的热处理工艺称为淬火。

淬火与退火、正火处理在工艺上的主要区别是冷却速度快，目的是为了获得马氏体组织。

马氏体组织是钢经淬火后获得的不平衡组织，它的硬度高，但塑性、韧性差。

马氏体的硬度随钢的含碳量提高而增高。

4.回火钢件淬硬后，再加热到临界温度以下的某一温度，保温一定时间，然后冷却到室温的热处理工艺称为回火。

淬火后的钢件一般不能直接使用，必须进行回火后才能使用。

因为淬火钢的硬度高、脆性大，直接使用常发生脆断。

通过回火可以消除或减少内应力、降低脆性，提高韧性；另一方面可以调整淬火钢的力学性能，达到钢的使用性能。

根据回火温度的不同，回火可分为低温回火、中温回火和高温回火三种。

A 低温回火１５０～２５０．降低内应力，脆性，保持淬火后的高硬度和耐磨性．B 中温回火３５０～５００；提高弹性，强度．C 高温回火５００～６５０；淬火钢件在高于500℃的回火称为高温回火。

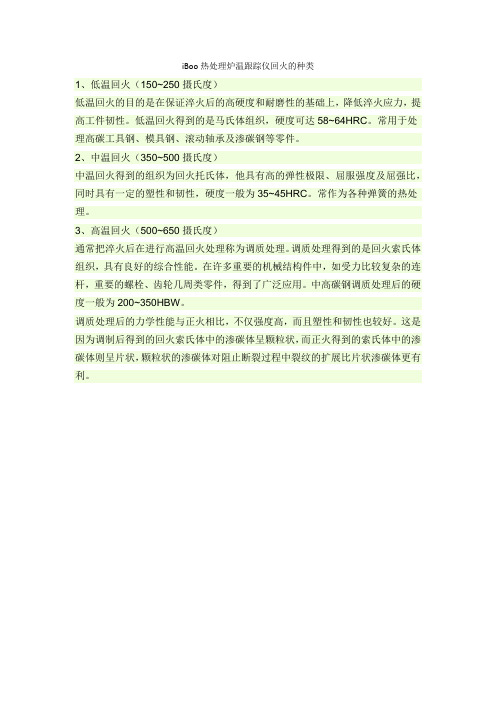

iBoo热处理炉温跟踪仪回火的种类
1、低温回火（150~250摄氏度）
低温回火的目的是在保证淬火后的高硬度和耐磨性的基础上，降低淬火应力，提高工件韧性。

低温回火得到的是马氏体组织，硬度可达58~64HRC。

常用于处理高碳工具钢、模具钢、滚动轴承及渗碳钢等零件。

2、中温回火（350~500摄氏度）
中温回火得到的组织为回火托氏体，他具有高的弹性极限、屈服强度及屈强比，同时具有一定的塑性和韧性，硬度一般为35~45HRC。

常作为各种弹簧的热处理。

3、高温回火（500~650摄氏度）
通常把淬火后在进行高温回火处理称为调质处理。

调质处理得到的是回火索氏体组织，具有良好的综合性能。

在许多重要的机械结构件中，如受力比较复杂的连杆，重要的螺栓、齿轮几周类零件，得到了广泛应用。

中高碳钢调质处理后的硬度一般为200~350HBW。

调质处理后的力学性能与正火相比，不仅强度高，而且塑性和韧性也较好。

这是因为调制后得到的回火索氏体中的渗碳体呈颗粒状，而正火得到的索氏体中的渗碳体则呈片状，颗粒状的渗碳体对阻止断裂过程中裂纹的扩展比片状渗碳体更有利。

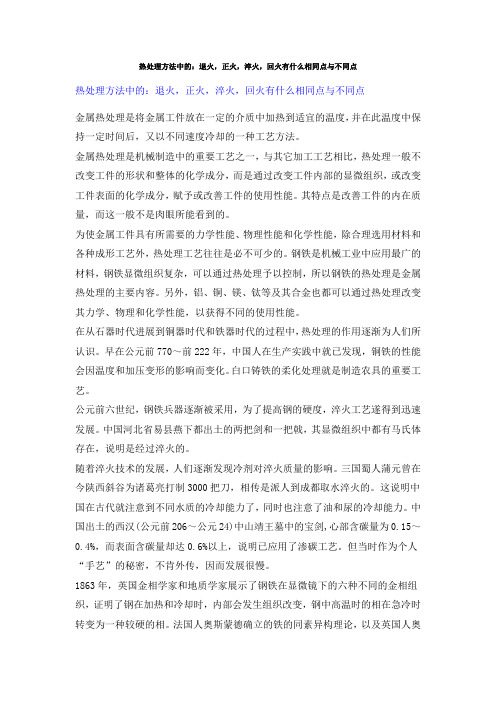

热处理方法中的：退火，正火，淬火，回火有什么相同点与不同点热处理方法中的：退火，正火，淬火，回火有什么相同点与不同点金属热处理是将金属工件放在一定的介质中加热到适宜的温度，并在此温度中保持一定时间后，又以不同速度冷却的一种工艺方法。

金属热处理是机械制造中的重要工艺之一，与其它加工工艺相比，热处理一般不改变工件的形状和整体的化学成分，而是通过改变工件内部的显微组织，或改变工件表面的化学成分，赋予或改善工件的使用性能。

其特点是改善工件的内在质量，而这一般不是肉眼所能看到的。

为使金属工件具有所需要的力学性能、物理性能和化学性能，除合理选用材料和各种成形工艺外，热处理工艺往往是必不可少的。

钢铁是机械工业中应用最广的材料，钢铁显微组织复杂，可以通过热处理予以控制，所以钢铁的热处理是金属热处理的主要内容。

另外，铝、铜、镁、钛等及其合金也都可以通过热处理改变其力学、物理和化学性能，以获得不同的使用性能。

在从石器时代进展到铜器时代和铁器时代的过程中，热处理的作用逐渐为人们所认识。

早在公元前770～前222年，中国人在生产实践中就已发现，铜铁的性能会因温度和加压变形的影响而变化。

白口铸铁的柔化处理就是制造农具的重要工艺。

公元前六世纪，钢铁兵器逐渐被采用，为了提高钢的硬度，淬火工艺遂得到迅速发展。

中国河北省易县燕下都出土的两把剑和一把戟，其显微组织中都有马氏体存在，说明是经过淬火的。

随着淬火技术的发展，人们逐渐发现冷剂对淬火质量的影响。

三国蜀人蒲元曾在今陕西斜谷为诸葛亮打制3000把刀，相传是派人到成都取水淬火的。

这说明中国在古代就注意到不同水质的冷却能力了，同时也注意了油和尿的冷却能力。

中国出土的西汉(公元前206～公元24)中山靖王墓中的宝剑,心部含碳量为0.15～0.4%，而表面含碳量却达0.6%以上，说明已应用了渗碳工艺。

但当时作为个人“手艺”的秘密，不肯外传，因而发展很慢。

1863年，英国金相学家和地质学家展示了钢铁在显微镜下的六种不同的金相组织，证明了钢在加热和冷却时，内部会发生组织改变，钢中高温时的相在急冷时转变为一种较硬的相。

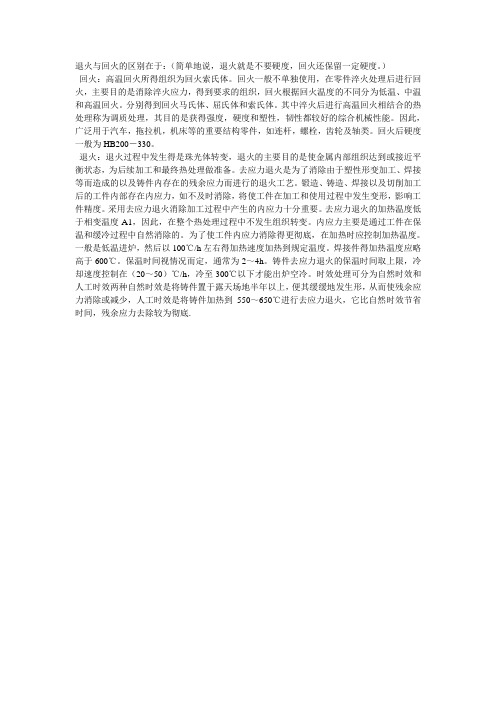

退火与回火的区别在于：（简单地说，退火就是不要硬度，回火还保留一定硬度。

）回火：高温回火所得组织为回火索氏体。

回火一般不单独使用，在零件淬火处理后进行回火，主要目的是消除淬火应力，得到要求的组织，回火根据回火温度的不同分为低温、中温和高温回火。

分别得到回火马氏体、屈氏体和索氏体。

其中淬火后进行高温回火相结合的热处理称为调质处理，其目的是获得强度，硬度和塑性，韧性都较好的综合机械性能。

因此，广泛用于汽车，拖拉机，机床等的重要结构零件，如连杆，螺栓，齿轮及轴类。

回火后硬度一般为HB200－330。

退火：退火过程中发生得是珠光体转变，退火的主要目的是使金属内部组织达到或接近平衡状态，为后续加工和最终热处理做准备。

去应力退火是为了消除由于塑性形变加工、焊接等而造成的以及铸件内存在的残余应力而进行的退火工艺。

锻造、铸造、焊接以及切削加工后的工件内部存在内应力，如不及时消除，将使工件在加工和使用过程中发生变形，影响工件精度。

采用去应力退火消除加工过程中产生的内应力十分重要。

去应力退火的加热温度低于相变温度A1，因此，在整个热处理过程中不发生组织转变。

内应力主要是通过工件在保温和缓冷过程中自然消除的。

为了使工件内应力消除得更彻底，在加热时应控制加热温度。

一般是低温进炉，然后以100℃/h左右得加热速度加热到规定温度。

焊接件得加热温度应略高于600℃。

保温时间视情况而定，通常为2～4h。

铸件去应力退火的保温时间取上限，冷却速度控制在（20～50）℃/h，冷至300℃以下才能出炉空冷。

时效处理可分为自然时效和人工时效两种自然时效是将铸件置于露天场地半年以上，便其缓缓地发生形，从而使残余应力消除或减少，人工时效是将铸件加热到550～650℃进行去应力退火，它比自然时效节省时间，残余应力去除较为彻底.。

淬⽕、回⽕、正⽕、退⽕的区别你都分清楚了吗？钢的淬⽕是将钢加热到临界温度Ac3（亚共析钢）或Ac1（过共析钢）以上温度，保温⼀段时间，使之全部或部分奥⽒体化，然后以⼤于临界冷却速度的冷速快冷到Ms以下（或Ms附近等温）进⾏马⽒体（或贝⽒体）转变的热处理⼯艺。

通常也将铝合⾦、铜合⾦、钛合⾦、钢化玻璃等材料的固溶处理或带有快速冷却过程的热处理⼯艺称为淬⽕。

淬⽕的⽬的：1）提⾼⾦属成材或零件的机械性能。

例如：提⾼⼯具、轴承等的硬度和耐磨性，提⾼弹簧的弹性极限，提⾼轴类零件的综合机械性能等。

2）改善某些特殊钢的材料性能或化学性能。

如提⾼不锈钢的耐蚀性，增加磁钢的永磁性等。

淬⽕冷却时，除需合理选⽤淬⽕介质外，还要有正确的淬⽕⽅法，常⽤的淬⽕⽅法，主要有单液淬⽕，双液淬⽕，分级淬⽕、等温淬⽕，局部淬⽕等。

钢铁⼯件在淬⽕后具有以下特点：①得到了马⽒体、贝⽒体、残余奥⽒体等不平衡（即不稳定）组织。

②存在较⼤内应⼒。

③⼒学性能不能满⾜要求。

因此，钢铁⼯件淬⽕后⼀般都要经过回⽕什么叫回⽕？回⽕是将淬⽕后的⾦属成材或零件加热到某⼀温度，保温⼀定时间后，以⼀定⽅式冷却的热处理⼯艺，回⽕是淬⽕后紧接着进⾏的⼀种操作，通常也是⼯件进⾏热处理的最后⼀道⼯序，因⽽把淬⽕和回⽕的联合⼯艺称为最终处理。

淬⽕与回⽕的主要⽬的是：1）减少内应⼒和降低脆性，淬⽕件存在着很⼤的应⼒和脆性，如没有及时回⽕往往会产⽣变形甚⾄开裂。

2）调整⼯件的机械性能，⼯件淬⽕后，硬度⾼，脆性⼤，为了满⾜各种⼯件不同的性能要求，可以通过回⽕来调整，硬度，强度，塑性和韧性。

3）稳定⼯件尺⼨。

通过回⽕可使⾦相组织趋于稳定，以保证在以后的使⽤过程中不再发⽣变形。

4）改善某些合⾦钢的切削性能。

回⽕的作⽤在于：①提⾼组织稳定性，使⼯件在使⽤过程中不再发⽣组织转变，从⽽使⼯件⼏何尺⼨和性能保持稳定。

②消除内应⼒，以便改善⼯件的使⽤性能并稳定⼯件⼏何尺⼨。

③调整钢铁的⼒学性能以满⾜使⽤要求。

正火退火淬火回火的区别与联系退火是将工件加热到适当温度，根据材料和工件尺寸采用不同的保温时间，然后进行缓慢冷却，缓冷是退火的主要特点，一般是将工件随炉缓冷到小于550℃时出炉空冷。

对于要求内应力较小的工件应随炉冷却到小于350℃出炉空冷。

目的是降低材料硬度，以利切削加工；消除各类应力，防止零件变形；细化粗大晶粒，改善内部组织，使金属内部组织达到或接近平衡状态，获得良好的工艺性能和使用性能，或为进一步淬火或最终热处理做好准备。

一．退火的种类完全退火、等温退火、球化退火、均匀化退火、去应力退火和再结晶退火、光亮退火等。

1．完全退火和等温退火完全退火又称重结晶退火，一般简称为退火，这种退火主要用于亚共析成分的各种碳钢和合金钢的铸，锻件及热轧型材，有时也用于焊接结构。

一般常作为一些不重工件的最终热处理，或作为某些工件的预先热处理。

将工件完全奥氏体化后缓慢冷却，获得接近平衡组织的退火。

加热温度为Ac3+(30~50)℃1）目的细化组织，降低硬度，改善切削加工性能，消除内应力。

组织与性能完全退火后可获得接近平衡状态的组织，一般为铁素体加珠光体。

用途主要用于中碳非合金钢和中碳合金钢铸、焊、锻、轧制件等。

也可用于高速钢、高合金钢淬火、返修前的退火2．球化退火球化退火主要用于过共析的碳钢及合金工具钢（如制造刃具，量具，模具所用的钢种）。

其主要目的在于降低硬度，改善切削加工性，并为以后淬火作好准备。

为使工件中的碳化物球状化而进行的退火，加热温度一般为Ac1+(20~30)℃，保温一定时间，再冷至Ar1以下20℃左右等温一定时间，然后出炉空冷。

目的降低硬度，改善组织，提高塑性和改善切削加工性能等。

组织与性能球化退火时，网状渗碳体在加热保温过程中将部分溶解而断开，成为许多细小点状渗碳体弥散分布在奥氏体基体上。

再随后缓冷过程中，以细小渗碳体质点为核心，形成颗粒状渗碳体，均匀分布在铁素体基体上，形成球状（或粒状）珠光体组织。

正火、退火、淬火、回火之间的区别和联系？什么叫回火？回火是将淬火后的金属成材或零件加热到某一温度，保温一定时间后，以一定方式冷却的热处理工艺，回火是淬火后紧接着进行的一种操作，通常也是工件进行热处理的最后一道工序，因而把淬火和回火的联合工艺称为最终热处理。

淬火与回火的主要目的是：1）减少内应力和降低脆性，淬火件存在着很大的应力和脆性，如没有及时回火往往会产生变形甚至开裂。

2）调整工件的机械性能，工件淬火后，硬度高，脆性大，为了满足各种工件不同的性能要求，可以通过回火来调整，硬度，强度，塑性和韧性。

3）稳定工件尺寸。

通过回火可使金相组织趋于稳定，以保证在以后的使用过程中不再发生变形。

4）改善某些合金钢的切削性能。

在生产中，常根据对工件性能的要求。

按加热温度的不同，把回火分为低温回火，中温回火，和高温回火。

淬火和随后的高温回火相结合的热处理工艺称为调质，即在具有高度强度的同时，又有好的塑性韧性。

主要用于处理随较大载荷的机器结构零件，如机床主轴，汽车后桥半轴，强力齿轮等。

什么叫淬火？淬火是把金属成材或零件加热到相变温度以上，保温后，以大于临界冷却速度的急剧冷却，以获得马氏体组织的热处理工艺。

淬火是为了得到马氏体组织，再经回火后，使工件获得良好的使用性能，以充分发挥材料的潜力。

其主要目的是：1）提高金属成材或零件的机械性能。

例如：提高工具、轴承等的硬度和耐磨性，提高弹簧的弹性极限，提高轴类零件的综合机械性能等。

2）改善某些特殊钢的材料性能或化学性能。

如提高不锈钢的耐蚀性，增加磁钢的永磁性等。

淬火冷却时，除需合理选用淬火介质外，还要有正确的淬火方法，常用的淬火方法，主要有单液淬火，双液淬火，分级淬火、等温淬火，局部淬火等。

正火退火、淬火、回火、的区别与联系？正火有以下目的和用途：①对亚共析钢，正火用以消除铸、锻、焊件的过热粗晶组织和魏氏组织，轧材中的带状组织；细化晶粒；并可作为淬火前的预先热处理。

②对过共析钢，正火可以消除网状二次渗碳体，并使珠光体细化，不但改善机械性能，而且有利于以后的球化退火。

退火与回火的关系
退火和回火都是金属热处理工艺中的重要步骤，它们的目的和效果都有所不同。

退火是将金属缓慢加热到一定温度，保持一段时间，然后以适当的速度冷却，其目的是减少金属的强度，改进切削工艺性能，减少剩余应力，稳定尺寸，降低变形和开裂的倾向，以及优化晶体结构，调节组织，清除组织缺陷。

退火是一种对材料的热处理工艺，包括金属和非金属材质。

回火则是将淬火后的钢加热到一定温度，保温后冷却。

回火的目的是降低钢的脆性，提高其韧性。

回火可以减少钢的延性，并且决定钢在应用情况下的组织和特性，关系到产品工件的使用寿命。

因此，退火和回火都是金属热处理工艺中的重要步骤，但它们的目的和效果有所不同。

退火主要为了调整金属的内部组织结构，使其更稳定，而回火则是为了调整金属的力学性能，提高其韧性和抗脆性能力。

iBoo玻璃退火炉温测试仪之退火玻璃和淬火玻璃有什么区别
退火玻璃：在美国浮法玻璃占平板玻璃的90%以上。

其生产工艺是这样的：玻璃液流经熔融锡液面时，玻璃逐渐冷却成型，这样玻璃会很平整。

接着，玻璃通过退火窑逐渐冷却，退火过程中消除玻璃中的应力。

退火玻璃破碎后会形成长的、边部锋利的碎片，可能造成割伤或刺穿等伤害。

因此，退火玻璃破碎不会满足16CFR 1201标准“安全破碎”的判据。

淬火玻璃:淬火玻璃后住有一定的强度称钢化玻璃其实是一种预应力玻璃,为提高玻璃的强度,通常使用化学或物理的方法，在玻璃表面形成压应力，玻璃承受外力时首先抵消表层应力，从而提高了承载能力，增强玻璃自身抗风压性，寒暑性，冲击性等。

第一是强度较之普通玻璃提高数倍，抗弯强度是普通玻璃的3~5倍，抗冲击强度是普通玻璃5~10倍，提高强度的同时亦提高了安全性。

第二是使用安全，其承载能力增大改善了易碎性质，即使钢化玻璃破坏也呈无锐角的小碎片，对人体的伤害极大地降低了. 钢化玻璃的耐急冷急热性质较之普通玻璃有2~3倍的提高，一般可承受150LC以上的温差变化，对防止热炸裂有明显的效果。

1 钢化后的玻璃不能再进行切割，和加工，只能在钢化前就对玻璃进行加工至需要的形状，再进行钢化处理。

2 钢化玻璃强度虽然比普通玻璃强，但是钢化玻璃在温差变化大时有自爆（自己破裂）的可能性，而普通玻璃不存在自爆的可能性。

什么是退火、正火、淬火及回火,它们的用途各是什么?之马矢奏春创作最佳答案退火是将钢件加热到适当温度，坚持一定时间，然后缓慢冷却的热处理工艺。

正火是将钢件加热到Ac3(对于亚共析钢）或者Accm（对于过共析钢）以上50～70摄氏度完全奥氏体化，保温后再在空气中冷却以得到以较细珠光体为主的组织的热处理工艺。

退火或者正火的主要目的大致如下：调整钢件的硬度，以利于后来的切削加工。

消除残存应力，以稳定钢件尺寸。

使化学成分均匀。

为最终热处理做准备。

退火主要是消除内部应力; 正火主要是加工前降低硬度,提高切削加工能力; 淬火主要是增强概况硬度,从而提高综合机械性能.回火一般在淬火或正火后进行，淬火加低温回火的工艺手段还叫淬火，低温回火是必须进行的工序。

正火加回火还叫正火处理，这两项处理手段目的是消除淬火和正火后的资料的组织应力。

退火能够改变钢的组织结构,从而获得我们所要求的性能.(1).加热时的组织转变:其转变过程是在铁素体与渗碳体分界面处优先形成奥氏体晶核,其实不竭长大,直到珠光体全部消失,奥氏体也就转变完毕.(2).冷却时的组织转变:由于退火的冷却速度很缓慢,奥氏体转变产品与Fe-Fe3C的组织相同,因而共析钢为珠光体;亚共析钢为珠光体加铁素体;过共析钢为珠光体加渗碳体.2.淬火是将钢加热到临界温度以上,保温一段时间,然后快速冷却下来,进行淬硬工件的热处理方法.其实质是通过加热使钢组织结构中的铁素体和珠光体充分转变成成分均匀的奥氏体,然后急冷下来得到硬度很高的马氏体.3.回火是紧接于淬火之后的热处理工序,淬火钢在分歧的温度下回火,所得的组织分歧,因而其机械性能不同很大,总的趋势是:随着回火温度升高,其强度、硬度降低，而塑性、韧性提高。

淬火钢中的马氏体和残存奥氏体都是不稳定的组织，加热就会发生转变。

随着温度升高，碳原子逐渐以渗碳体的形式析出，引起组织转变。

最后渗碳体聚合而分散在铁素体基体上，形成各种回火组织。
