GM8015电动式偏振发生器

  • 格式：pdf
  • 大小：177.59 KB
  • 文档页数：1

下载文档原格式

  / 1

合集下载

常规无源器件单点测试应用系统

常规无源器件单点测试应用系统

常规无源器件单点测试应用系统
基于优西仪器的常规无源产品，如WDM、Inline Isolator、Hybrid、GFF、PD等单点测试应用系统：
该测试系统通过IPC的USB总线接口管理三款优西仪器，实现常规无源器件的单点测试。

工作原理如下：
1. GM8042 台式可调激光光源：为DUT提供C+L波段任一波长点的光输入，满足不同DUT的测试要求；
2. GM8012 双通道光功率计：一台GM8012的两个通道分别采集DUT的T-IL、 T-PDL、R-IL、R-PDL 等参数的测量值，另一台GM8012 的一个通道用来测量DUT的RL或DIR的值；
3. 使用两台GM8012双通道光功率计的要点是，一次性接线可以满足所有参数的同时测量，大大提高了测试的效率
4. GM8015电动式偏振发生器：在测量PDL参数时，GM8015偏振控制器产生不同状态下的偏振能够使PDL的测量结果更加精确。

武汉光驰-光电物理实验简介(2015年3月版)

武汉光驰-光电物理实验简介(2015年3月版)

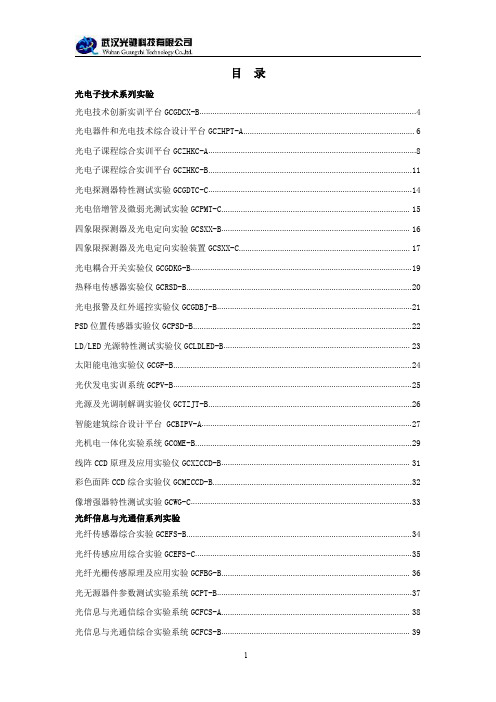

目录
光电子技术系列实验 光电技术创新实训平台 GCGDCX-B....................................................................................................4 光电器件和光电技术综合设计平台 GCZHPT-A............................................................................... 6 光电子课程综合实训平台 GCZHKC-A................................................................................................8 光电子课程综合实训平台 GCZHKC-B..............................................................................................11 光电探测器特性测试实验 GCGDTC-C..............................................................................................14 光电倍增管及微弱光测试实验 GCPMT-C....................................................................................... 15 四象限探测器及光电定向实验 GCSXX-B....................................................................................... 16 四象限探测器及光电定向实验装置 GCSXX-C............................................................................... 17 光电耦合开关实验仪 GCGDKG-B......................................................................................................19 热释电传感器实验仪 GCRSD-B........................................................................................................20 光电报警及红外遥控实验仪 GCGDBJ-B..........................................................................................21 PSD 位置传感器实验仪 GCPSD-B.....................................................................................................22 LD/LED 光源特性测试实验仪 GCLDLED-B...................................................................................... 23 太阳能电池实验仪 GCGF-B.............................................................................................................. 24 光伏发电实训系统 GCPV-B.............................................................................................................. 25 光源及光调制解调实验仪 GCTZJT-B..............................................................................................26 智能建筑综合设计平台 GCBIPV-A.................................................................................................27 光机电一体化实验系统 GCOME-B....................................................................................................29 线阵 CCD 原理及应用实验仪 GCXZCCD-B....................................................................................... 31 彩色面阵 CCD 综合实验仪 GCMZCCD-B............................................................................................32 像增强器特性测试实验 GCWG-C......................................................................................................33 光纤信息与光通信系列实验 光纤传感器综合实验 GCEFS-B........................................................................................................34 光纤传感应用综合实验 GCEFS-C....................................................................................................35 光纤光栅传感原理及应用实验 GCFBG-B....................................................................................... 36 光无源器件参数测试实验系统 GCPT-B..........................................................................................37 光信息与光通信综合实验系统 GCFCS-A....................................................................................... 38 光信息与光通信综合实验系统 GCFCS-B....................................................................................... 39

电控高精度偏振控制器的制作流程

电控高精度偏振控制器的制作流程

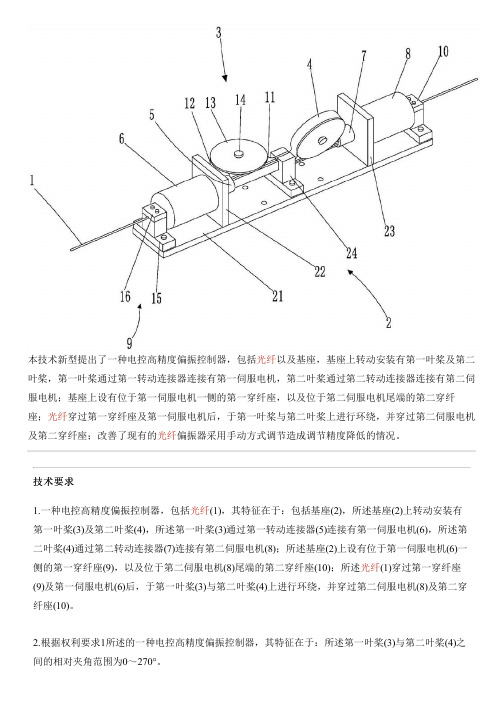

本技术新型提出了一种电控高精度偏振控制器，包括光纤以及基座，基座上转动安装有第一叶桨及第二叶桨，第一叶桨通过第一转动连接器连接有第一伺服电机，第二叶桨通过第二转动连接器连接有第二伺服电机；基座上设有位于第一伺服电机一侧的第一穿纤座，以及位于第二伺服电机尾端的第二穿纤座；光纤穿过第一穿纤座及第一伺服电机后，于第一叶桨与第二叶桨上进行环绕，并穿过第二伺服电机及第二穿纤座；改善了现有的光纤偏振器采用手动方式调节造成调节精度降低的情况。

技术要求1.一种电控高精度偏振控制器，包括光纤(1)，其特征在于：包括基座(2)，所述基座(2)上转动安装有第一叶桨(3)及第二叶桨(4)，所述第一叶桨(3)通过第一转动连接器(5)连接有第一伺服电机(6)，所述第二叶桨(4)通过第二转动连接器(7)连接有第二伺服电机(8)；所述基座(2)上设有位于第一伺服电机(6)一侧的第一穿纤座(9)，以及位于第二伺服电机(8)尾端的第二穿纤座(10)；所述光纤(1)穿过第一穿纤座(9)及第一伺服电机(6)后，于第一叶桨(3)与第二叶桨(4)上进行环绕，并穿过第二伺服电机(8)及第二穿纤座(10)。

2.根据权利要求1所述的一种电控高精度偏振控制器，其特征在于：所述第一叶桨(3)与第二叶桨(4)之间的相对夹角范围为0～270°。

3.根据权利要求2所述的一种电控高精度偏振控制器，其特征在于：所述第一叶桨(3)、第二叶桨(4)均包括穿线座(11)以及固接在穿线座(11)上的缠绕盘(12)，所述缠绕盘(12)内设有用于缠绕光纤(1)的环形架；所述缠绕盘(12)上还设有可拆卸的压盖(13)，所述压盖(13)通过锁紧螺帽(14)锁紧在缠绕盘(12)上。

4.根据权利要求3所述的一种电控高精度偏振控制器，其特征在于：所述光纤(1)于第一叶桨(3)上的缠绕圈数为3圈。

5.根据权利要求3所述的一种电控高精度偏振控制器，其特征在于：所述光纤(1)于第二叶桨(4)上的缠绕圈数为2圈。

PULSE CONVERTER

PULSE CONVERTER
专利内容由知识产权出版社提供
专利名称：PULSE CONVERTER 发明人：ENOKIDO SUSUMU 申请号：JP6025578 申请日：19780519 公开号：J P S54 151362A 公开日：19791128
摘要：PURPOSE:To reject the effect of noise due to relay operation pulse of electromagnetic circuit, by delaying the ON and OFF of the input pulse with integration circuit and discriminating the threshold volue with the hysteresis characteristics to the comparison circuit. CONSTITUTION:When the contact 11 of the electromagnetic circuit 10 is at OFF state, the voltage Vcc is charged across the capacitor C1, and when the input terminal 31b of the comparator 31 is greater than 31b, the output voltage is lower. At this time point, when the contact 11 is ON, the charge of C1 is lower with being discharged. For example, it is 1/4 Vcc, the output voltage of the comparator 31 is inverted to high potential. Further, the contact 11 is OFF, and C1 is charged up. For example, it exceeds 3/4 Vcc, the output power of the comparator 31 inverts lower potential, and the output voltage of the comparator 31 to ON and OFF of the contact 11 changes higher or lower according to the voltage determined with the threshold value of the integration circuit 20 and the comparison circuit 30. This output is inputted to the signal pulse generating circuit 40 having the comparator 42 to obtain the output pulse specified corresponding to ON and OFF of the contact 11.
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

技术规格 Specification
型号 Model # 工作原理 Principle
波长范围 Wavelength Range 插入损耗 Insertion Loss 消光损耗 Extinction Loss 偏振相关损耗 PDL 光接口类型 Optical Connector 通讯接口 Interface 电源电压 Power 工作温度 Operation Temperature 存储温度 Storage Temperature 外形尺寸 Dimensions 重量 Weight
GM8015 是通过程序指令进行电动控制的偏振发生器，它的 偏振控制性能可以增强测量速度和精度，提高整体生产力。整条 连续长的光纤决定了大功率和极低的插入损耗，特殊的设计可提 供大范围的自动扫描率和高递增的角度分辨率。四个光纤环结 构，功率变化极低，控制能力良好。GM8015 电动式偏振发生器 设计可靠，从器件测试到偏振模色散PMD的相关活动活动，使 用范围非常广泛。
2. OPM, Interleaver, DPSK,WSS, PLC, AWG components, modules testing/OPM, Interleaver, DPSK, WSS, PLC, AWG 元件和模块测量
3. Fiber Grating Sensors Sweep Testing/光纤传 感器扫描测量
GM8015 Motorized Polarization Scrambler/ 电动式偏振发生器
The UC INSTRUMENTS GM8015 Motorized Polarization Scrambler is a program motorized control polarization scrambler. Its polarization controlled capability enhances measurement speed, accuracy, and overall productivity. The continuous length of fiber enables high power and ultra-low insertion loss. This design offers a wide range of Auto Scan rates and high incremental angular resolution. Four-fiber loop design has proven to provide excellent control with ultra-low power variations (PDL). This reliable design allows for a wide range of applications from component testing to PMD related activities.
5.3 kg
FEATURES 产品特点：
1. Low Insertion Loss/插损小 2. High Accuracy/高测量精度 3. High Speed /高速调节 4. High Stability/高稳定性
APPLICATION/应用范围
1. CWDM,DWDM, Components, Module, System Testing/CWDM, DWDM 元件，模块 和系统测量
4. R&D and Lab Application/R&D 和实验室应 用
GM8015
4个电动式光纤环 4 Motorized Fiber Knob Loop
1200 ~ 1700 nm < 1.0 dB 40 dB
< 0.008 dB *
FC/PC RS232 100 ~ 240 V AC, 50 - 60 Hz
0～ +40℃
-30～+80℃ 200 mm W, 105 mm H, 350 mm D
