偏振光实验的报告 .doc 偏振光实验报告一、实验目的1.了解偏振光的概念及其产生方法；2.掌握偏振光的检验方法；3.研究不同物质对偏振光的旋转特性。

二、实验原理偏振光是指光矢量在传播过程中保持一定方向的光。

自然光经过某些物质或光学器件的作用后，可以获得偏振光。

本实验通过研究不同物质对偏振光的旋转特性，进一步了解偏振光的性质。

三、实验仪器与材料1.激光笔；2.偏振片；3.1/4波片；4.玻璃片；5.糖水；6.盐水。

四、实验步骤1.激光笔发出的光通过偏振片，观察并记录光强变化；2.将1/4波片置于偏振片与激光笔之间，观察并记录光强变化；3.将玻璃片、糖水、盐水分别置于偏振片与激光笔之间，观察并记录光强变化；4.分析实验数据，得出结论。

五、实验数据与分析1.激光笔发出的光通过偏振片后，光强明显减弱，说明激光笔发出的光为自然光，经过偏振片后变为线偏振光。

2.将1/4波片置于偏振片与激光笔之间，光强无明显变化，说明1/4波片对线偏振光的旋转角度为45°，不改变光的偏振状态。

3.将玻璃片置于偏振片与激光笔之间，光强略有减弱，说明玻璃片对线偏振光的旋转角度较小。

4.将糖水置于偏振片与激光笔之间，光强明显减弱，说明糖水对线偏振光的旋转角度较大。

5.将盐水置于偏振片与激光笔之间，光强几乎完全消失，说明盐水对线偏振光的旋转角度接近90°，使光的偏振状态发生巨大改变。

根据实验数据可知，不同物质对线偏振光的旋转角度不同，其中盐水对线偏振光的旋转角度最大，糖水次之，玻璃片最小。

这说明不同物质对光的折射率不同，导致对偏振光的旋转角度也不同。

折射率越大的物质对偏振光的旋转角度越大。

六、实验结论1.本实验通过研究不同物质对偏振光的旋转特性，进一步了解了偏振光的性质。

实验结果表明，不同物质对线偏振光的旋转角度不同，折射率越大的物质对偏振光的旋转角度越大。

2.本实验采用的激光笔、偏振片、1/4波片等仪器和材料性能稳定，操作简单方便，能够较好地完成实验任务。

一、实验目的1. 观察光的偏振现象，加深对光的偏振性质的认识。

2. 学习并掌握偏振光的产生、传播、检测和调控方法。

3. 理解马吕斯定律及其在实际应用中的意义。

4. 掌握使用偏振片、波片等光学元件进行偏振光实验的基本技能。

二、实验原理1. 光的偏振性质：光是一种电磁波，具有横波性质。

在光的传播过程中，光矢量的振动方向相对于传播方向可以保持不变（线偏振光）、绕传播方向旋转（圆偏振光）或呈现椭圆轨迹（椭圆偏振光）。

2. 偏振光的产生：自然光通过偏振片后，可以产生线偏振光。

当自然光入射到某些光学各向异性介质（如偏振片、波片等）时，由于不同方向的光矢量分量在介质中的折射率不同，从而导致光矢量振动方向发生偏转，形成偏振光。

3. 马吕斯定律：当一束完全线偏振光通过一个偏振片时，透射光的光强与入射光的光强和偏振片透振方向与入射光光矢量振动方向的夹角θ之间的关系为：\( I = I_0 \cdot \cos^2\theta \)，其中\( I \)为透射光的光强，\( I_0 \)为入射光的光强。

三、实验仪器与设备1. 自然光源（如激光器）2. 偏振片（两块）3. 波片（1/4波片、1/2波片）4. 光具座5. 光屏6. 光电探测器7. 数据采集与分析软件四、实验步骤1. 观察线偏振光：将自然光源发出的光通过偏振片，观察光屏上的光斑。

然后逐渐旋转偏振片，观察光斑的变化，验证马吕斯定律。

2. 观察圆偏振光：将1/4波片放置在偏振片和光屏之间，使1/4波片的光轴与偏振片的透振方向夹角为45°。

观察光屏上的光斑，验证圆偏振光的产生。

3. 观察椭圆偏振光：将1/4波片的光轴与偏振片的透振方向夹角调整为22.5°，观察光屏上的光斑，验证椭圆偏振光的产生。

4. 测量偏振片透振方向：利用光电探测器测量偏振片的透振方向，并与理论计算值进行比较。

5. 分析实验数据：使用数据采集与分析软件对实验数据进行处理，分析偏振光的特性，验证实验原理。

偏振光现象的研究实验报告一、实验目的本实验旨在通过观察和分析偏振光现象，深入理解光的偏振性质，掌握偏振片和检偏器的使用方法，并学会分析和解释实验数据。

二、实验原理偏振光是一种特殊的光线，其电矢量或磁矢量在某一固定方向上振动。

自然光在不受外力作用的环境中产生，其光波的振动方向是随机的，既有水平方向的振动，也有垂直方向的振动。

而偏振光则只有在一个特定方向上存在振动。

三、实验步骤1. 准备实验器材：光源、偏振片、检偏器、屏幕、测量尺、坐标纸。

2. 打开光源，使光线通过偏振片，观察光线的变化。

3. 旋转偏振片，观察光强的变化，找到使光强最弱的偏振角度。

4. 将检偏器旋转至与偏振片相同的偏振角度，观察光强的变化。

5. 记录实验数据，绘制光强与偏振角度的关系图。

6. 分析实验结果，得出结论。

四、实验结果与分析1. 实验结果通过实验，我们观察到当自然光通过偏振片后，光线变为偏振光，其电矢量或磁矢量在某一固定方向上振动。

旋转偏振片时，光强会发生变化，当偏振片的偏振方向与检偏器的偏振方向一致时，光强达到最小值。

记录实验数据并绘制了光强与偏振角度的关系图。

2. 结果分析根据实验结果，我们可以得出以下结论：（1）自然光通过偏振片后，变为偏振光，其电矢量或磁矢量在某一固定方向上振动。

这说明偏振片具有使光线偏振的作用。

（2）旋转偏振片时，光强发生变化，当偏振片的偏振方向与检偏器的偏振方向一致时，光强达到最小值。

这说明检偏器具有检测偏振光的作用，当检偏器的偏振方向与偏振光的偏振方向一致时，透射的光强最小。

（3）根据实验数据绘制的光强与偏振角度的关系图可以看出，当偏振片的偏振方向与检偏器的偏振方向一致时，光强最小，此时两者之间的夹角为90度。

这说明检偏器的偏振方向与偏振光的偏振方向垂直时，透射的光强最大。

五、结论总结本实验通过观察和分析偏振光现象，深入理解了光的偏振性质。

实验结果表明，自然光通过偏振片后变为偏振光，其电矢量或磁矢量在某一固定方向上振动；旋转偏振片时，光强发生变化，当偏振片的偏振方向与检偏器的偏振方向一致时，光强达到最小值；根据实验数据绘制的光强与偏振角度的关系图可以看出，当两者之间的夹角为90度时，透射的光强最大。

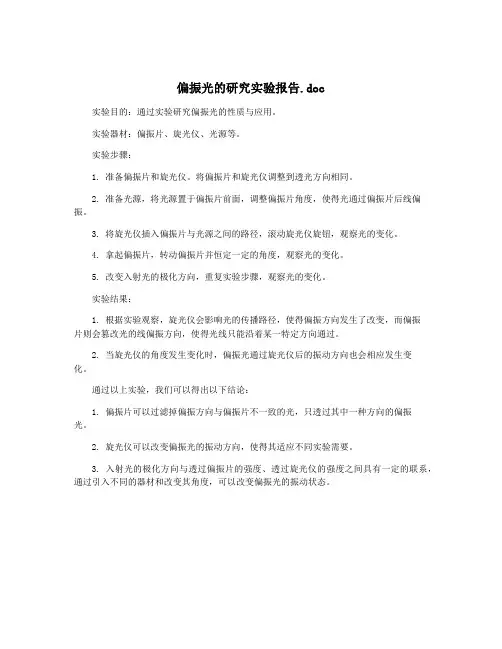

偏振光的研究实验报告.doc
实验目的：通过实验研究偏振光的性质与应用。

实验器材：偏振片、旋光仪、光源等。

实验步骤：
1. 准备偏振片和旋光仪。

将偏振片和旋光仪调整到透光方向相同。

2. 准备光源，将光源置于偏振片前面，调整偏振片角度，使得光通过偏振片后线偏振。

3. 将旋光仪插入偏振片与光源之间的路径，滚动旋光仪旋钮，观察光的变化。

4. 拿起偏振片，转动偏振片并恒定一定的角度，观察光的变化。

5. 改变入射光的极化方向，重复实验步骤，观察光的变化。

实验结果：
1. 根据实验观察，旋光仪会影响光的传播路径，使得偏振方向发生了改变，而偏振
片则会篡改光的线偏振方向，使得光线只能沿着某一特定方向通过。

2. 当旋光仪的角度发生变化时，偏振光通过旋光仪后的振动方向也会相应发生变
化。

通过以上实验，我们可以得出以下结论：
1. 偏振片可以过滤掉偏振方向与偏振片不一致的光，只透过其中一种方向的偏振
光。

2. 旋光仪可以改变偏振光的振动方向，使得其适应不同实验需要。

3. 入射光的极化方向与透过偏振片的强度、透过旋光仪的强度之间具有一定的联系，通过引入不同的器材和改变其角度，可以改变偏振光的振动状态。

一、实验目的1. 观察光的偏振现象，加深对光的偏振现象的认识。

2. 学习直线偏振光的产生与检验方法，了解圆偏振光和正椭圆偏振光的产生与检验方法。

3. 掌握1/4波片、1/2波片等光学元件的作用及使用方法。

4. 验证马吕斯定律，加深对光的偏振理论的理解。

二、实验原理1. 光的偏振现象：光是一种电磁波，其电矢量在垂直于传播方向的平面上振动。

当光波的电矢量振动方向固定时，光称为线偏振光；当电矢量振动方向随时间作有规律的变化时，光称为圆偏振光或椭圆偏振光。

2. 偏振光的产生与检验：利用偏振片、波片等光学元件可以产生和检验偏振光。

偏振片可以使自然光变为线偏振光，波片可以改变光的偏振状态。

3. 马吕斯定律：当一束线偏振光通过一个偏振片时，出射光的强度与入射光强度、入射光与偏振片的夹角之间的关系满足马吕斯定律。

三、实验仪器1. He-Ne激光器2. 光具座3. 偏振片（两块）4. 1/4波片（两块）5. 1/2波片（两块）6. 玻璃平板及刻度盘7. 白屏四、实验步骤1. 将激光器发出的光束通过偏振片P1，得到线偏振光。

2. 将线偏振光通过1/4波片B1，得到圆偏振光。

3. 将圆偏振光通过1/2波片B2，观察出射光的偏振状态。

4. 将线偏振光通过1/4波片B1，得到椭圆偏振光。

5. 将椭圆偏振光通过1/2波片B2，观察出射光的偏振状态。

6. 重复以上步骤，改变偏振片P1和波片B1、B2的相对位置，观察出射光的偏振状态。

7. 根据马吕斯定律，计算并验证出射光的强度与入射光强度、入射光与偏振片的夹角之间的关系。

五、实验结果与分析1. 观察到当线偏振光通过1/4波片B1时，出射光变为圆偏振光；当圆偏振光通过1/2波片B2时，出射光变为线偏振光。

2. 观察到当线偏振光通过1/4波片B1时，出射光变为椭圆偏振光；当椭圆偏振光通过1/2波片B2时，出射光变为线偏振光。

3. 根据马吕斯定律，计算并验证出射光的强度与入射光强度、入射光与偏振片的夹角之间的关系。

偏振光的观察与研究研究λ/4波片对偏振光的影响考题内容：研究λ/4波片对偏振光的影响：1、按光路图使偏振片A和B 的偏振轴正交(消光)。

然后插入一片λ/4波片C(实际实验中要使光线尽量穿过元件的中心)。

2、以光线为轴先转动C使消光，然后使B转过360°观察现象。

3、将C从消光位置转过15°、30°、45°、60°、75°、90°，每次都将B转过360°，观察实验现象，将上面几次的实验结果记录在表中。

一、仪器使用顺序正常及仪器使用正确1、仪器使用顺序正常及仪器使用正确学生答案：仪器使用顺序正常及仪器使用正确标准答案：仪器使用顺序正常及仪器使用正确二、圆偏光和椭圆偏振光的产生1、将C从消光位置转过15°、30°、45°、60°、75°、90°，每次都将B转过360°，观察实验现象,将上面几次转动的实验结果记录在表中(请选择相应的答案,偏振片A的透振方向为0°)2、答案选项： A:光强发生变化,但不消光 B:光强发生变化,且消光 C:光强没有发生变化 D:某位置有光,其他位置消光 E:椭圆偏振光 F:圆偏振光 G:线偏振光 H:部分偏振光研究λ/2波片对偏振光的影响总分： 50本题得分：50考题内容：研究λ/2波片对偏振光的影响1：使偏振片A和B的偏振轴正交(消光)，并在A和B之间插入一个λ/2波片C。

2：以光线为轴将λ/2波片转动任意角度，破坏消光现象，再将B转动360°，观察消光现象。

改变C(λ/2波片)的慢（或快）轴与激光振动方向之间的夹角θ，使其分别为15°、30°、45°、60°、75°、90°、120°，转动B到消光位置θ′,记录角度θ′，并将记录填入下表：一、仪器使用顺序正常及仪器使用正确1、仪器使用顺序正常及仪器使用正确学生答案：仪器使用顺序正常及仪器使用正确标准答案：仪器使用顺序正常及仪器使用正确二、改变λ/2波片的慢（或快）轴与偏振片A的方向之间的夹角θ，使其分别为15°、30°、45°、60°、75°、90°、120°，转动B到消光位置θ′,记录角度θ′，并记录数据。

偏振光的观察与研究实验报告数据偏振光指的是只在一个平面上振动的光，它的传播方式与普通光有所不同。

由于其具有特殊的偏振状态，因此可以在各个领域中发挥重要作用。

在本次实验中，我们对偏振光的观察与研究进行了探究。

一、实验目的1. 学习偏振光的概念及其传播方式。

2. 观察线偏振器和波片对偏振光的影响。

3. 研究偏振光的干涉现象。

二、实验仪器及材料1. 两个偏光片2. 一块玻璃板3. 一块亚克力板4. 一束激光光源5. 一个手机屏幕三、实验步骤1. 将一块玻璃板和一块亚克力板插入两个偏光片之间，调整偏光片的方向，观察得到的光的强度变化。

2. 将一个偏光片放置在激光器前，记录得到的光的强度值，并将其称为“I”。

然后将另一个偏光片放在激光光路中，并逐渐旋转它的方向。

记录得到的光的强度值，并将其称为“T”。

3. 将一个手机屏幕放置在两个偏光片之间，逐渐旋转其中一个偏光片的方向。

观察手机屏幕的显示情况。

4. 在两个偏光片之间插入一块玻璃板，然后将其中一个偏光片旋转一定的角度，并记录得到光的强度值。

四、实验结果1. 调整偏光片的方向之后，得到的光的强度会发生变化，实验表明，当两个偏光片的方向垂直时，通过的光线最弱，当两个偏光片的方向相同时，通过光线最强。

2. 在实验过程中，我们发现，当两个偏光片的方向偏离90度时，通过的光线几乎消失。

这说明当光的振动方向被偏振后，只有振动方向与偏振方向一致的光才能通过。

3. 在手机屏幕的观察实验中，我们发现当两个偏光片的方向相同时，手机屏幕显示为亮屏，而当两个偏光片的方向垂直时，手机屏幕显示为黑屏。

这说明手机屏幕与偏振光的作用原理是相似的。

4. 在偏振光的干涉实验中，我们发现，在通过玻璃板的偏振光中，存在两个方向的振动状态，这两个方向的振动状态会互相干涉，导致光线强度的变化。

五、实验结论本次实验通过观察偏振光的传播方式，观察了线偏振器和波片对偏振光的影响，以及研究了偏振光的干涉现象。

第1篇一、实验目的1. 观察光的偏振现象，加深对光的偏振规律的认识。

2. 掌握产生和检验偏振光的光学元件（如偏振片、1/4波片等）的工作原理。

3. 学习使用偏振片进行光路准直和极坐标作图。

二、实验原理1. 光的偏振现象：光是一种电磁波，其电场矢量E在垂直于光传播方向的平面上可以有不同的振动方向。

当光在传播过程中，若电场矢量E保持一定的振动方向，则称为偏振光。

2. 偏振片：偏振片是一种具有选择性吸收特定方向振动光线的材料。

当自然光通过偏振片时，只有与偏振片偏振方向一致的光线能够通过，从而实现光的偏振。

3. 1/4波片：1/4波片是一种厚度为1/4波长（λ/4）的透明介质，它可以将线偏振光转换为椭圆偏振光或圆偏振光。

4. 马吕斯定律：当线偏振光通过一个与其偏振方向成θ角的偏振片时，透射光的强度I与入射光强度I0之间的关系为：I = I0 cos²θ。

三、实验仪器1. 光具座2. 偏振片3. 1/4波片4. 激光器5. 白屏6. 直尺7. 量角器四、实验步骤1. 将激光器发出的激光照射到白屏上，调整激光器与白屏的距离，使激光在白屏上形成明亮的点。

2. 将偏振片放置在激光器与白屏之间，调整偏振片的偏振方向，观察白屏上的光点变化。

3. 记录偏振片偏振方向与光点变化的关系，分析光的偏振现象。

4. 将1/4波片放置在偏振片与白屏之间，调整1/4波片的光轴方向，观察白屏上的光点变化。

5. 记录1/4波片光轴方向与光点变化的关系，分析1/4波片的作用。

6. 将偏振片与1/4波片组合，观察白屏上的光点变化，分析光的偏振现象。

7. 利用偏振片和1/4波片进行光路准直，观察准直效果。

8. 使用直尺和量角器测量偏振片和1/4波片的偏振方向，分析极坐标作图方法。

五、实验结果与分析1. 当偏振片的偏振方向与光点变化方向一致时，光点亮度最大；当偏振片的偏振方向与光点变化方向垂直时，光点亮度最小。

2. 1/4波片可以将线偏振光转换为椭圆偏振光或圆偏振光，当1/4波片的光轴方向与偏振片的偏振方向成45°时，光点亮度最大。

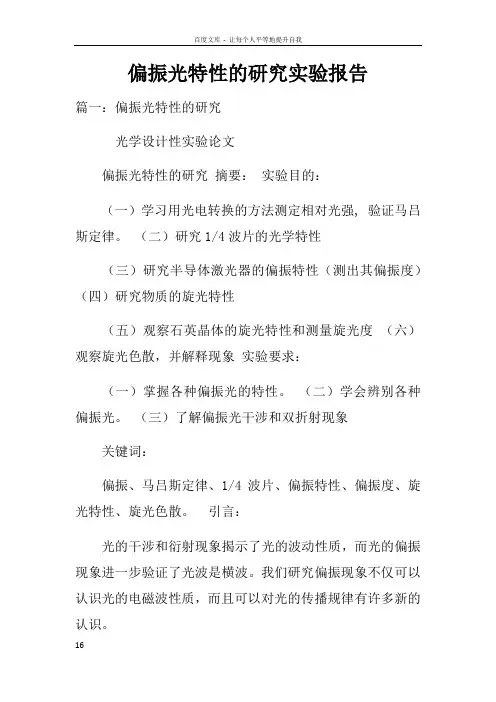

偏振光特性的研究实验报告篇一：偏振光特性的研究光学设计性实验论文偏振光特性的研究摘要：实验目的：（一）学习用光电转换的方法测定相对光强, 验证马吕斯定律。

（二）研究1/4波片的光学特性（三）研究半导体激光器的偏振特性（测出其偏振度）（四）研究物质的旋光特性（五）观察石英晶体的旋光特性和测量旋光度（六）观察旋光色散，并解释现象实验要求：（一）掌握各种偏振光的特性。

（二）学会辨别各种偏振光。

（三）了解偏振光干涉和双折射现象关键词：偏振、马吕斯定律、1/4波片、偏振特性、偏振度、旋光特性、旋光色散。

引言：光的干涉和衍射现象揭示了光的波动性质，而光的偏振现象进一步验证了光波是横波。

我们研究偏振现象不仅可以认识光的电磁波性质，而且可以对光的传播规律有许多新的认识。

实验原理：1．偏振光的种类光是电磁波，它的电矢量E和磁矢量H相互垂直，且又垂直于光的传播方向．通常用电矢量代表光矢量，并将光矢量和光的传播方向所构成的平面称为光的振动面．按光矢量的不同振动状态，可以把光分为五种偏振态：如光矢量沿着一个固定方向振动，称为线偏振光或平面偏振光；如在垂直于传播方向的平面内，光矢量的方向是任意的，且各个方向的振幅相等，则称为自然光；如果有的方向光矢量的振幅较大，有的方向振幅较小，则称为部分偏振光；如果光矢量的大小和方向随时间作周期性的变化，且光矢量的末端在垂直于光传播方向的平面内的轨迹是圆或椭圆，则分别称为圆偏振光或椭圆偏振光．能使自然光变成偏振光的装置或器件，称为起偏器；用来检验偏振光的装置或器件，称为检偏器．2．线偏振光的产生(1)反射和折射产生偏振根据布儒斯特定律，当自然光以ib?arctann的入射角从空气或真空入射至折射率为n的介质表面上时，其反射光为完全的线偏振光，振动面垂直于入射面，而透射光为部分偏振光，ib称为布儒斯特角．如果自然光以ib入射到一叠平行玻璃片堆上，则经过多次反射和折射最后从玻璃片堆透射出来的光也接近于线偏振光．玻璃片的数目越多，透射光的偏振度越高．(2)偏振片它是利用某些有机化合物晶体的“二向色性”制成的．当自然光通过这种偏振片后，光矢量垂直于偏振片透振方向的分量几乎完全被吸收，光矢量平行于透振方向的分量几乎完全通过，因此透射光基本上为线偏振光．(3)双折射产生偏振当自然光入射到某些双折射晶体(如方解石、石英等)时，经晶体的双折射所产生的寻常光(o光)和非常光(e光)都是线偏振光． 3．波晶片波晶片简称波片，它通常是一块光轴平行于表面的单轴晶片，一束平面偏振光垂直入射到波晶片后，便分解为振动方向与光轴方向平行的e光和与光轴方向垂直的o光两部分(如图1所示)．这两种光在晶体内的传播方向虽然一致，但它们在晶体内传播的速度却不相同(为么?)．于是，e光和o光通过波晶片后就产生固定的相位差?，即??2??(ne?no)l式中?为入射光的波长，l为晶片的厚度，ne和，no分别为e和o光的主折射率。

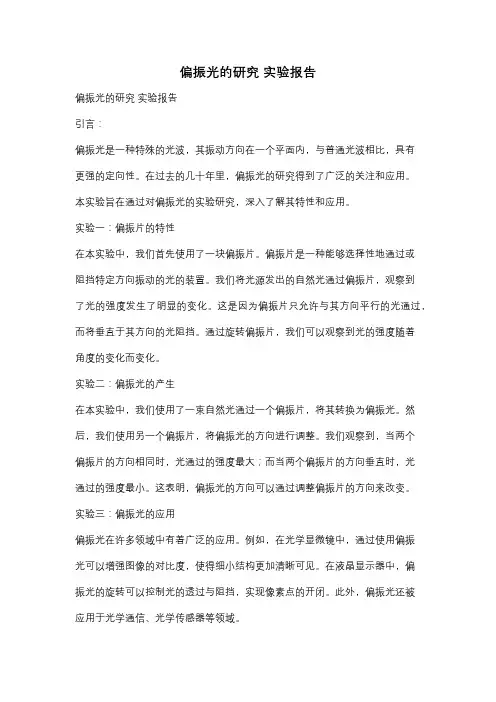

偏振光的研究实验报告偏振光的研究实验报告引言：偏振光是一种特殊的光波，其振动方向在一个平面内，与普通光波相比，具有更强的定向性。

在过去的几十年里，偏振光的研究得到了广泛的关注和应用。

本实验旨在通过对偏振光的实验研究，深入了解其特性和应用。

实验一：偏振片的特性在本实验中，我们首先使用了一块偏振片。

偏振片是一种能够选择性地通过或阻挡特定方向振动的光的装置。

我们将光源发出的自然光通过偏振片，观察到了光的强度发生了明显的变化。

这是因为偏振片只允许与其方向平行的光通过，而将垂直于其方向的光阻挡。

通过旋转偏振片，我们可以观察到光的强度随着角度的变化而变化。

实验二：偏振光的产生在本实验中，我们使用了一束自然光通过一个偏振片，将其转换为偏振光。

然后，我们使用另一个偏振片，将偏振光的方向进行调整。

我们观察到，当两个偏振片的方向相同时，光通过的强度最大；而当两个偏振片的方向垂直时，光通过的强度最小。

这表明，偏振光的方向可以通过调整偏振片的方向来改变。

实验三：偏振光的应用偏振光在许多领域中有着广泛的应用。

例如，在光学显微镜中，通过使用偏振光可以增强图像的对比度，使得细小结构更加清晰可见。

在液晶显示器中，偏振光的旋转可以控制光的透过与阻挡，实现像素点的开闭。

此外，偏振光还被应用于光学通信、光学传感器等领域。

实验四：偏振光的检测在本实验中，我们使用了偏振片和偏振光检测器来测量光的偏振状态。

通过旋转偏振片，我们可以调整光的偏振方向，而偏振光检测器可以测量到通过的光的强度。

通过实验数据的分析，我们可以得到光的偏振状态的信息，例如偏振方向和偏振度。

结论：通过本实验，我们深入了解了偏振光的特性和应用。

偏振光具有较强的定向性，可以通过偏振片的选择和调整来改变其方向。

在光学领域，偏振光的研究和应用已经取得了重要的进展，并在许多领域发挥着重要的作用。

通过对偏振光的深入研究，我们可以进一步拓展其应用，并为光学技术的发展做出贡献。

致谢：在此，我要感谢实验室的老师和同学们对本实验的支持和帮助。

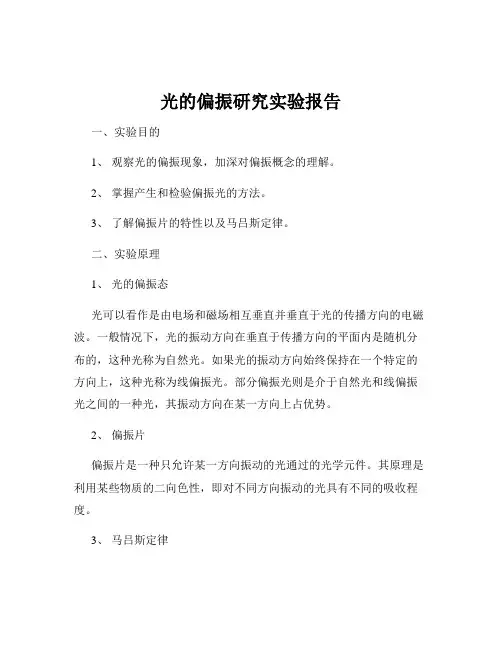

光的偏振研究实验报告一、实验目的1、观察光的偏振现象，加深对偏振概念的理解。

2、掌握产生和检验偏振光的方法。

3、了解偏振片的特性以及马吕斯定律。

二、实验原理1、光的偏振态光可以看作是由电场和磁场相互垂直并垂直于光的传播方向的电磁波。

一般情况下，光的振动方向在垂直于传播方向的平面内是随机分布的，这种光称为自然光。

如果光的振动方向始终保持在一个特定的方向上，这种光称为线偏振光。

部分偏振光则是介于自然光和线偏振光之间的一种光，其振动方向在某一方向上占优势。

2、偏振片偏振片是一种只允许某一方向振动的光通过的光学元件。

其原理是利用某些物质的二向色性，即对不同方向振动的光具有不同的吸收程度。

3、马吕斯定律当一束强度为 I₀的线偏振光通过一个偏振化方向与光的振动方向夹角为θ的偏振片时，透过偏振片的光强 I 为：I ＝ I₀cos²θ 。

三、实验仪器1、半导体激光器2、起偏器和检偏器（偏振片）3、光功率计4、旋转台四、实验步骤1、打开半导体激光器，调整其位置和角度，使激光束水平射出。

2、将起偏器安装在旋转台上，旋转起偏器，使通过起偏器的光强达到最大，此时起偏器的偏振化方向与激光的振动方向一致。

3、在起偏器后放置检偏器，旋转检偏器，观察光功率计的读数变化。

4、每隔 10°记录一次光功率计的读数，直至旋转 180°。

5、重复实验多次，以减小误差。

五、实验数据及处理｜角度（°）｜ 0 ｜ 10 ｜ 20 ｜ 30 ｜ 40 ｜ 50 ｜ 60 ｜ 70 ｜ 80 ｜90 ｜ 100 ｜ 110 ｜ 120 ｜ 130 ｜ 140 ｜ 150 ｜ 160 ｜ 170 ｜ 180 ｜｜｜｜｜｜｜｜｜｜｜｜｜｜｜｜｜｜｜｜｜｜｜光强（mW）｜ 20 ｜ 19 ｜ 16 ｜ 12 ｜ 08 ｜ 05 ｜ 02 ｜ 01 ｜005 ｜ 0 ｜ 005 ｜ 01 ｜ 02 ｜ 05 ｜ 08 ｜ 12 ｜ 16 ｜ 19 ｜ 20 ｜以角度为横坐标，光强为纵坐标，绘制光强与角度的关系曲线。

一、实验目的1. 了解偏振光的产生原理。

2. 掌握偏振光的检测方法。

3. 验证马吕斯定律，加深对光的偏振现象的认识。

二、实验原理1. 偏振光的产生光波是一种电磁波，具有横波特性。

当光波通过某些光学元件时，其振动方向会限定在某一平面内，这种光称为偏振光。

常见的偏振光产生方法有：（1）反射：当光从一种介质射向另一种介质时，部分光会被反射，反射光会发生偏振现象。

（2）折射：当光从一种介质射向另一种介质时，部分光会被折射，折射光也会发生偏振现象。

（3）起偏器：利用光学元件（如偏振片）选择性地透过某一方向的光，从而产生偏振光。

2. 偏振光的检测检测偏振光的方法主要有以下几种：（1）干涉法：利用两束偏振光相互干涉，观察干涉条纹的变化，从而判断光是否为偏振光。

（2）马吕斯定律：利用偏振片检测偏振光的振动方向，验证马吕斯定律。

（3）光电效应：利用光电探测器检测偏振光的强度变化，验证偏振光的存在。

3. 马吕斯定律当一束偏振光通过一个偏振片时，其振动方向与偏振片的透振方向平行时，光强最大；当振动方向与透振方向垂直时，光强为零。

马吕斯定律的表达式为：I = I0 cos²θ其中，I为透过偏振片后的光强，I0为入射光强，θ为入射光的振动方向与偏振片的透振方向之间的夹角。

三、实验仪器与材料1. 实验仪器：（1）He-Ne激光器（2）偏振片（两块）（3）1/4波片（两块）（4）光具座（5）白屏（6）刻度盘2. 实验材料：（1）玻璃平板（2）反射镜四、实验步骤1. 将He-Ne激光器固定在光具座上，调整激光束的传播方向，使其垂直于白屏。

2. 将一块偏振片放置在激光束的路径上，调整偏振片的透振方向，使其与激光束的振动方向平行。

3. 观察白屏上的光强变化，记录光强最大时的偏振片透振方向。

4. 将1/4波片放置在偏振片之后，调整1/4波片的位置，使透过1/4波片的光强最大。

5. 改变偏振片和1/4波片之间的夹角，观察光强变化，记录光强最小时的夹角。

偏振光学实验实验报告一、实验目的1、了解偏振光的基本概念和产生方法。

2、掌握偏振片的特性和使用方法。

3、观察和研究光的偏振现象，验证马吕斯定律。

4、了解波片的作用和线偏振光通过波片后的偏振状态变化。

二、实验原理1、偏振光的概念光是一种电磁波，其电场和磁场的振动方向垂直于光的传播方向。

一般情况下，光的振动方向是随机的，这种光称为自然光。

如果光的振动方向在某个特定的方向上具有优势，就称为偏振光。

偏振光可以分为线偏振光、圆偏振光和椭圆偏振光。

2、偏振片偏振片是一种只允许特定方向的光振动通过的光学元件。

其原理是利用某些材料的二向色性，即对不同方向的光振动吸收程度不同。

通过偏振片后的光成为线偏振光，其振动方向与偏振片的透振方向相同。

3、马吕斯定律当一束强度为 I₀的线偏振光通过一个透振方向与光振动方向夹角为θ 的偏振片时，其透过的光强 I 为：I ＝ I₀cos²θ4、波片波片是一种能使光的偏振状态发生改变的光学元件。

常见的波片有1/4 波片和 1/2 波片。

当线偏振光通过 1/4 波片时，会变成椭圆偏振光或圆偏振光；当线偏振光通过 1/2 波片时，其偏振方向会旋转一定的角度。

三、实验仪器1、半导体激光器2、起偏器（偏振片）3、检偏器（偏振片）4、 1/4 波片5、光功率计四、实验步骤1、搭建实验光路将半导体激光器、起偏器、检偏器依次放置在光学导轨上，使激光束依次通过起偏器和检偏器，调整各器件的高度和角度，使光路保持水平。

2、观察自然光和偏振光（1）不放置起偏器，观察激光束的状态，此时为自然光。

（2）在光路中插入起偏器，旋转起偏器，观察通过起偏器后的光强变化，此时为线偏振光。

3、验证马吕斯定律（1）固定起偏器的透振方向，旋转检偏器，每隔 10°记录一次光功率计的读数。

（2）根据测量数据，绘制光强与角度的关系曲线，验证马吕斯定律。

4、研究 1/4 波片的作用（1）在起偏器和检偏器之间插入 1/4 波片，旋转 1/4 波片，观察光强的变化。

偏振光特性的研究实验报告篇一：偏振光特性的研究光学设计性实验论文偏振光特性的研究摘要：实验目的：（一）学习用光电转换的方法测定相对光强, 验证马吕斯定律。

（二）研究1/4波片的光学特性（三）研究半导体激光器的偏振特性（测出其偏振度）（四）研究物质的旋光特性（五）观察石英晶体的旋光特性和测量旋光度（六）观察旋光色散，并解释现象实验要求：（一）掌握各种偏振光的特性。

（二）学会辨别各种偏振光。

（三）了解偏振光干涉和双折射现象关键词：偏振、马吕斯定律、1/4波片、偏振特性、偏振度、旋光特性、旋光色散。

引言：光的干涉和衍射现象揭示了光的波动性质，而光的偏振现象进一步验证了光波是横波。

我们研究偏振现象不仅可以认识光的电磁波性质，而且可以对光的传播规律有许多新的认识。

实验原理：1．偏振光的种类光是电磁波，它的电矢量E和磁矢量H相互垂直，且又垂直于光的传播方向．通常用电矢量代表光矢量，并将光矢量和光的传播方向所构成的平面称为光的振动面．按光矢量的不同振动状态，可以把光分为五种偏振态：如光矢量沿着一个固定方向振动，称为线偏振光或平面偏振光；如在垂直于传播方向的平面内，光矢量的方向是任意的，且各个方向的振幅相等，则称为自然光；如果有的方向光矢量的振幅较大，有的方向振幅较小，则称为部分偏振光；如果光矢量的大小和方向随时间作周期性的变化，且光矢量的末端在垂直于光传播方向的平面内的轨迹是圆或椭圆，则分别称为圆偏振光或椭圆偏振光．能使自然光变成偏振光的装置或器件，称为起偏器；用来检验偏振光的装置或器件，称为检偏器．2．线偏振光的产生(1)反射和折射产生偏振根据布儒斯特定律，当自然光以ib?arctann的入射角从空气或真空入射至折射率为n的介质表面上时，其反射光为完全的线偏振光，振动面垂直于入射面，而透射光为部分偏振光，ib称为布儒斯特角．如果自然光以ib入射到一叠平行玻璃片堆上，则经过多次反射和折射最后从玻璃片堆透射出来的光也接近于线偏振光．玻璃片的数目越多，透射光的偏振度越高．(2)偏振片它是利用某些有机化合物晶体的“二向色性”制成的．当自然光通过这种偏振片后，光矢量垂直于偏振片透振方向的分量几乎完全被吸收，光矢量平行于透振方向的分量几乎完全通过，因此透射光基本上为线偏振光．(3)双折射产生偏振当自然光入射到某些双折射晶体(如方解石、石英等)时，经晶体的双折射所产生的寻常光(o光)和非常光(e光)都是线偏振光． 3．波晶片波晶片简称波片，它通常是一块光轴平行于表面的单轴晶片，一束平面偏振光垂直入射到波晶片后，便分解为振动方向与光轴方向平行的e光和与光轴方向垂直的o光两部分(如图1所示)．这两种光在晶体内的传播方向虽然一致，但它们在晶体内传播的速度却不相同(为么?)．于是，e光和o光通过波晶片后就产生固定的相位差?，即??2??(ne?no)l式中?为入射光的波长，l为晶片的厚度，ne和，no分别为e和o光的主折射率。

偏振光的观测与研究--实验报告.doc
色散偏振光（Dispersive Polarized Light，DPL）一种可以在微观层面检测和分析物质及特殊结构的微细分析方式，作为测量技术和分析工具，已广泛应用于众多领域，如医学、化学、生物学等。

本实验旨在实验证明色散偏振光要经过两次偏振转换，来实现偏振状态的改变，动态改变色散偏振现象，从而用来检验小尺度物质的结构配置与特定频段的反应能力。

本次实验设备主要包括色散偏振系统、法拉第棱镜、可调谐激光仪和干涉仪等，使用如下操作步骤来验证色散偏振光的特性：
第一步，将准直镜安装在光源出口端，然后将法拉第棱镜放置于准直镜后方，控制量角仪调节棱镜来避免波前偏振发生；
第二步，用可调谐激光仪和光谱仪检测波长，并调节激光光强，使它符合干涉仪的识别分化度要求；
第三步，通过增加可调谐激光仪的功率来控制偏振角度，并将干涉仪的观测器安装在系统的出口处，观察由色散偏振光进行偏振转换后的色散偏振现象；
本次实验成功地证明了色散偏振光的特性，即通过偏振转换，色散偏振光可以实现动态偏振角度改变，从而达到检测特定频段内的物质结构配置的效果。

由此可以看出，色散偏振光技术对检测小尺度物质的微观结构和特定频段的反应能力有着突出的应用价值，非常适用于各种研究。

偏振光的研究实验报告篇一：偏振光的观测与研究~~实验报告偏振光的观测与研究光的干涉和衍射实验证明了光的波动性质。

本实验将进一步说明光是横波而不是纵波，即其E和H 的振动方向是垂直于光的传播方向的。

光的偏振性证明了光是横波，人们通过对光的偏振性质的研究，更深刻地认识了光的传播规律和光与物质的相互作用规律。

目前偏振光的应用已遍及于工农业、医学、国防等部门。

利用偏振光装置的各种精密仪器，已为科研、工程设计、生产技术的检验等，提供了极有价值的方法。

【实验目的】1．观察光的偏振现象，加深偏振的基本概念。

2．了解偏振光的产生和检验方法。

3．观测布儒斯特角及测定玻璃折射率。

4．观测椭圆偏振光和圆偏振光。

【实验仪器】光具座、激光器、偏振片、1/4波片、1/2波片、光电转换装置、光点检流计、观测布儒斯特角装置图1 实验仪器实物图【实验原理】1．偏振光的基本概念按照光的电磁理论，光波就是电磁波，它的电矢量E和磁矢量H相互垂直。

两者均垂直于光的传播方向。

从视觉和感光材料的特性上看，引起视觉和化学反应的是光的电矢量，通常用电矢量E代表光的振动方向，并将电矢量E和光的传播方向所构成的平面称为光振动面。

在传播过程中，光的振动方向始终在某一确定方位的光称为平面偏振光或线偏振光，如图2（a）。

光源发射的光是由大量原子或分子辐射构成的。

由于热运动和辐射的随机性，大量原－子或分子发射的光的振动面出现在各个方向的几率是相同的。

一般说，在106s内各个方向电矢量的时间平均值相等，故出现如图2（b）所示的所谓自然光。

有些光的振动面在某个特定方向出现的几率大于其他方向，即在较长时间内电矢量在某一方向较强，这就是如图2（c）所示的所谓部分偏振光。

还有一些光，其振动面的取向和电矢量的大小随时间作有规则的变化，其电矢量末端在垂直于传播方向的平面上的移动轨迹呈椭圆（或圆形），这样的光称为椭圆偏振光（或圆偏振光），如图2（c）所示。

图2 光波按偏振的分类 2．获得偏振光的常用方法 (1)非金属镜面的反射。

偏振光实验报告实验名称：偏振光实验报告实验目的：1. 了解偏振光的概念和特性。

2. 学习如何产生和检测偏振光。

3. 观察偏振光在不同介质中的传播特性。

实验器材：1. 光源：激光器或白光源。

2. 偏振片：线偏振片和旋转器。

3. 透射介质：包括空气、玻璃等透明材料。

实验步骤：1. 将光源打开，并将线偏振片插入光路中。

2. 调整线偏振片的方向，观察光强的变化。

当线偏振片的方向与光源偏振方向垂直时，光强最小；当二者平行时，光强最大。

3. 旋转线偏振片，观察光强的变化。

当线偏振片旋转到与光源偏振方向平行或垂直时，光强最小，其他角度下光强介于最小和最大之间。

4. 将光线通过不同介质，如玻璃、水等，观察光的偏振是否改变。

实验结果：1. 通过调整线偏振片的方向，观察到光强的变化。

光强最小时，线偏振片与光源偏振方向垂直；光强最大时，二者平行。

2. 通过旋转线偏振片，观察到光强的变化。

最小光强对应线偏振片与光源偏振方向平行或垂直，其他角度下光强介于最小和最大之间。

3. 观察到光在介质中的传播会改变偏振方向。

讨论与分析：1. 通过实验，我们验证了线偏振片可以改变光强的特性，这是由于光在穿过线偏振片时只允许某个方向的偏振光通过。

2. 实验还观察到光在不同介质中的传播会改变偏振方向，这是由于介质中的分子结构或颗粒会引起光的散射，使原先的偏振方向发生改变。

3. 偏振光在实际应用中具有重要意义，如在液晶显示器中利用偏振片控制光的透过，实现显示效果。

结论：通过偏振光实验，我们了解了偏振光的概念和特性，并观察了其在介质中的传播特性。

实验结果验证了线偏振片可以改变光强的特点，并观察到光在介质中传播时偏振方向发生改变。

偏振光在实际应用中有着广泛的应用价值。

竭诚为您提供优质文档/双击可除光的偏振研究实验报告篇一：实验报告_偏振光的产生和检验【实验题目】偏振光的产生和检验【实验记录与数据处理】1．线偏振光的获得与检验1）器件光路示意图(2分)：3）贴图(3分)：曲线（直角坐标）2．椭圆偏振光的获得与检验1）器件光路示意图(2分)：3）贴图(5分)：15°和45°的曲线图（极坐标）光强与检偏器角度的关系（?=15?）光强与检偏器角度的关系（?=45?）3.1/2波片的研究1）器件光路示意图(2分)：3）结论(2分)：关系：根据数据可得，在误差允许的范围内，△?=2△?。

4．玻璃起偏与brewster角的测定1）器件光路示意图(2分)：2）brewster角ip的测量记录(1分)3）玻璃的折射率(3分)。

n?n0tanip?1.000277*tan51.8?玻璃折射率为n?1.271125【结论与讨论】1.由实验一可得，在振动方向与透视轴夹角从90°减少至0°过程中，透视光强度逐渐由零增至最大值，与马吕斯定律I=Iocos?相符合。

2.由实验二可得，当入射光与玻片夹角β=0°，透过检偏器的光强最小，可知透过1/4玻片得到的是沿玻片慢轴的线偏振光；当β=15°，旋转检偏器一周后，得到的光强呈周期性变化，且最小值与最大值差值较大，光强最大值小于实验一中线偏振光的光强，再根据I~?曲线图即可知透过1/4玻片得到的是椭圆偏振光；当β=45°，旋转检偏器一周后，发现得到的光强变化不大，且光强大小界于β=15°时椭圆偏振光的光强最大值和最小值之间，再根据I~?曲线图即可知透过1/4玻片得到的是圆偏振光。

3.由实验三可得，线偏振光经过1/2玻片后仍为线偏振光，振动方向旋转了2?（?为入射光的偏振方向与玻片慢轴方向的夹角）。

4.实验四产生较大误差，误差原因为由于光线变化较小，且很难做到消光。

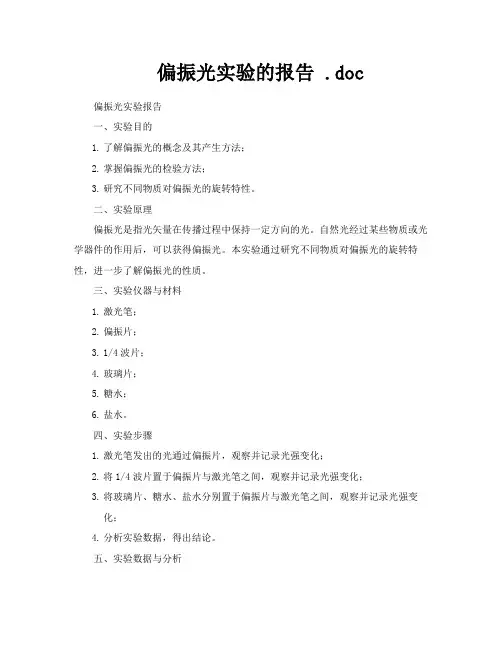

偏振光实验的报告 .doc偏振光实验是一种通过光的偏振性质来研究物质的方法。

本实验主要通过探究偏振片的旋转、波片之间的相位差以及交叉偏振等现象来研究光的偏振性，并分析光的偏振性质在实际生活中的应用。

第一部分：偏振片的旋转实验首先，本实验使用一块偏振片作为偏振器，通过调整偏振片的角度，观察到光强度的变化。

结果表明，当偏振片垂直于光线传播方向时，光的强度为最小值；而当偏振片与光线传播方向平行时，光的强度为最大值。

这是由于偏振片只允许特定方向上的光通过，而垂直于偏振片方向的光无法通过，因此产生了光强度的变化。

接下来，我们将在偏振器和检偏器之间加入样品，比较在不同偏振片角度下样品对光的偏振状态的改变情况。

我们发现，当样品为无法旋转的普通透明物质时，输出光的强度与偏振片的角度无关，仍然是最小值或最大值；而当样品为旋转对称物质时，随着偏振片旋转角度的改变，输出光的强度会发生改变。

这是由于旋转对称物质能够改变光的偏振状态，并影响通过偏振片的光线强度。

第二部分：波片之间的相位差实验在本实验中，我们使用两个相同的波片，将波片放置在偏振器和检偏器之间，并旋转其位置，观察其在不同的相位差下的光强度变化。

结果表明，当两个波片的光轴方向平行且相位差为整数倍波长时，输出光的强度为最大值；而当两个波片的光轴方向垂直且相位差为奇数倍波长时，输出光的强度为最小值。

这是由于两个波片对光的振动方向和速度均产生了影响，造成了光的强度变化，同时也证明了光的波动性质。

交叉偏振实验是一种测量光强度的方法，可以用于研究光的性质以及物质对光的偏振性质的影响。

我们在实验室中搭建了一个交叉偏振仪，通过调整偏振片和检偏器的位置来观察光的偏振状态和强度变化。

结果表明，当偏振片和检偏器的方向相同时，输出光的强度最大；而当两者的方向垂直时，输出光的强度最小。

这是由于交叉偏振仪中的偏振片和检偏器能够对光的偏振状态进行控制，同时也能够对光的强度进行测量。

总结通过本次实验，我们了解了偏振光的基本概念和原理，并掌握了偏振片旋转、波片之间的相位差以及交叉偏振等实验方法。
