ftc相变保温砂浆
- 格式:doc
- 大小:36.00 KB
- 文档页数:1

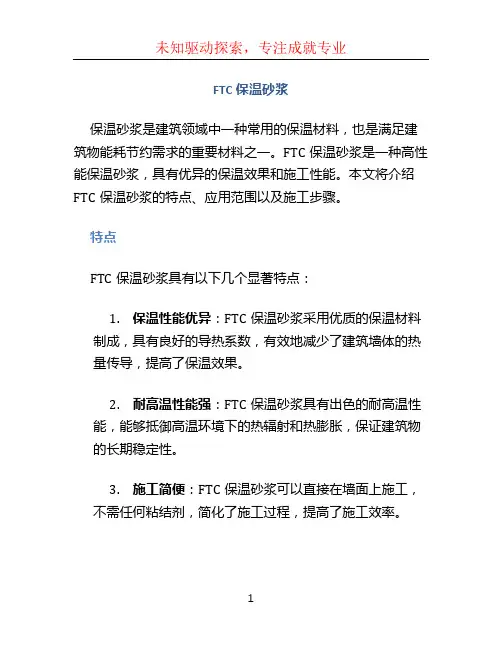

FTC保温砂浆保温砂浆是建筑领域中一种常用的保温材料,也是满足建筑物能耗节约需求的重要材料之一。
FTC保温砂浆是一种高性能保温砂浆,具有优异的保温效果和施工性能。
本文将介绍FTC保温砂浆的特点、应用范围以及施工步骤。
特点FTC保温砂浆具有以下几个显著特点:1.保温性能优异:FTC保温砂浆采用优质的保温材料制成,具有良好的导热系数,有效地减少了建筑墙体的热量传导,提高了保温效果。
2.耐高温性能强:FTC保温砂浆具有出色的耐高温性能,能够抵御高温环境下的热辐射和热膨胀,保证建筑物的长期稳定性。
3.施工简便:FTC保温砂浆可以直接在墙面上施工,不需任何粘结剂,简化了施工过程,提高了施工效率。
4.环保健康:FTC保温砂浆采用无毒、无害的材料制成,不会产生有害气体,对人体健康无任何影响,符合环保要求。
应用范围FTC保温砂浆适用于各种建筑物,尤其适用于以下场景:1.外墙保温:FTC保温砂浆可以作为外墙保温层的材料,有效地提高建筑物的保温性能,降低能耗。
2.冷藏库保温:FTC保温砂浆能够承受低温环境,可以用于冷藏库等特殊场所的保温。
3.工业设备保温:FTC保温砂浆可以用于各类工业设备的保温,保护设备并提高设备的工作效率。
4.管道保温:FTC保温砂浆可以用于管道的保温,防止热能的损失,节约能源。
施工步骤FTC保温砂浆的施工步骤如下:步骤一:准备工作检查墙体表面的平整度和湿度,确保墙面符合施工要求。
清除墙面上的灰尘和杂物。
步骤二:刮涂保温砂浆使用刮刀将FTC保温砂浆均匀刮涂在墙面上,厚度和均匀度要符合设计要求。
步骤三:压实和修整使用压光机对刮涂的保温砂浆进行压实,确保其紧密贴合墙面。
待保温砂浆凝固后,使用砂纸修整墙面,使其平整光滑。
步骤四:防护层施工根据需要,在保温砂浆表面涂刷适当的防护层,增加保温砂浆的耐候性和防水性能。
步骤五:检验和验收完成施工后,进行保温砂浆的检验和验收,检查保温层的厚度、平整度和粘结强度等指标是否符合设计要求。

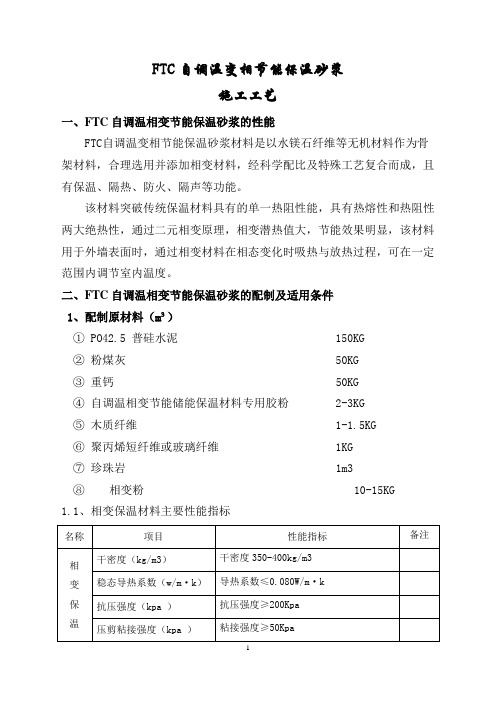

FTC自调温变相节能保温砂浆施工工艺一、FTC自调温相变节能保温砂浆的性能FTC自调温变相节能保温砂浆材料是以水镁石纤维等无机材料作为骨架材料,合理选用并添加相变材料,经科学配比及特殊工艺复合而成,且有保温、隔热、防火、隔声等功能。
该材料突破传统保温材料具有的单一热阻性能,具有热熔性和热阻性两大绝热性,通过二元相变原理,相变潜热值大,节能效果明显,该材料用于外墙表面时,通过相变材料在相态变化时吸热与放热过程,可在一定围调节室温度。
二、FTC自调温相变节能保温砂浆的配制及适用条件1、配制原材料(m³)①PO42.5 普硅水泥150KG②粉煤灰50KG③重钙50KG④自调温相变节能储能保温材料专用胶粉2-3KG⑤木质纤维1-1.5KG⑥聚丙烯短纤维或玻璃纤维1KG⑦珍珠岩1m3⑧相变粉10-15KG1.1、相变保温材料主要性能指标2、适用围FTC自调温变相节能保温砂浆适用于各种砖混结构、框架和剪力墙结构建筑的外墙复合保温及地下室、车库、楼梯走廊等公共设施的防火保温。
3、施工环境FTC自调温变相节能保温砂浆施工环境温度:5℃~35℃,曝晒下和大风雨天不宜施工。
4、调制方法成品料:水=(0.85-1): 1左右(质量比),砂浆不宜搅拌得过稀。
用搅拌器搅拌均匀静置3分钟后,再次搅拌即可使用。
5、注意事项调制浆料时只加水,不得添加其它骨料、砂、添加剂等。
配好的浆料应在3小时用完。
三、施工准备1、技术准备1)施工人员、技术人员应认真熟悉图纸、相关和地方规、图集及保温施工工艺。
2)施工前认真查阅施工图纸,在图纸会审的基础上争取将施工中可能碰到的难题在施工前解决。
提前分析确定施工中的难点及需要着重注意的部分,把各节点构造做法绘制成详细节点大样图,做到目标明确,重点突出。
3)施工前工长应对操作人员进行详细的技术交底及安全交底,并做好进场培训。
2、机具准备1)垂直运输机械,水平运输车、手提搅拌器、电锤等。
2)常用抹灰工具及抹灰的专用检测工具、经纬仪及放线工具、水桶、剪子、滚刷、铁锨、扫帚、手锤、錾子、壁纸刀、改锥、电锤、托线板、方尺、靠尺、塞尺、探针、钢尺等。

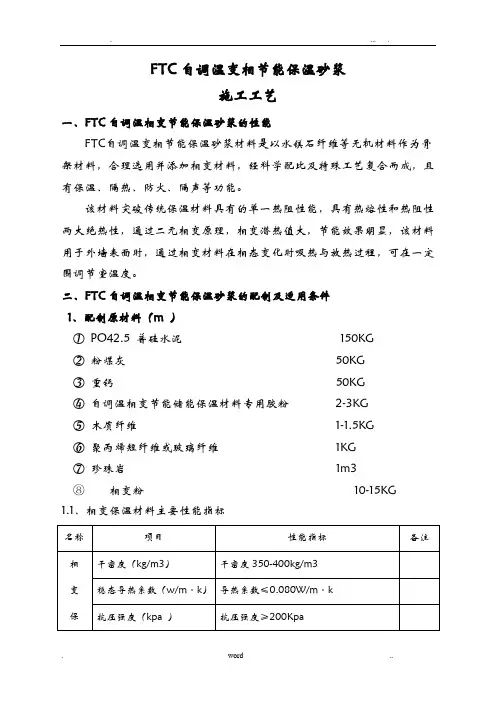

FTC自调温变相节能保温砂浆施工工艺一、FTC自调温相变节能保温砂浆的性能FTC自调温变相节能保温砂浆材料是以水镁石纤维等无机材料作为骨架材料,合理选用并添加相变材料,经科学配比及特殊工艺复合而成,且有保温、隔热、防火、隔声等功能。
该材料突破传统保温材料具有的单一热阻性能,具有热熔性和热阻性两大绝热性,通过二元相变原理,相变潜热值大,节能效果明显,该材料用于外墙表面时,通过相变材料在相态变化时吸热与放热过程,可在一定范围内调节室内温度。
二、FTC自调温相变节能保温砂浆的配制及适用条件1、配制原材料(m³)① PO42.5 普硅水泥 150KG②粉煤灰 50KG③重钙 50KG④自调温相变节能储能保温材料专用胶粉 2-3KG⑤木质纤维 1-1.5KG⑥聚丙烯短纤维或玻璃纤维 1KG⑦珍珠岩 1m3⑧ 相变粉 10-15KG1.1、相变保温材料主要性能指标2、适用范围FTC自调温变相节能保温砂浆适用于各种砖混结构、框架和剪力墙结构建筑的外墙复合保温及地下室、车库、楼梯走廊等公共设施的防火保温。
3、施工环境FTC自调温变相节能保温砂浆施工环境温度:5℃~35℃,阳光曝晒下和大风雨天不宜施工。
4、调制方法成品料:水=(0.85-1): 1左右(质量比),砂浆不宜搅拌得过稀。
用搅拌器搅拌均匀静置3分钟后,再次搅拌即可使用。
5、注意事项调制浆料时只加水,不得添加其它骨料、砂、添加剂等。
配好的浆料应在3小时内用完。
三、施工准备1、技术准备1)施工人员、技术人员应认真熟悉图纸、相关国家和地方规范、图集及保温施工工艺。
2)施工前认真查阅施工图纸,在图纸会审的基础上争取将施工中可能碰到的难题在施工前解决。
提前分析确定施工中的难点及需要着重注意的部分,把各节点构造做法绘制成详细节点大样图,做到目标明确,重点突出。
3)施工前工长应对操作人员进行详细的技术交底及安全交底,并做好进场培训。
2、机具准备1)垂直运输机械,水平运输车、手提搅拌器、电锤等。
工艺原理 FTC自调温相变节能材料是利用植物临界萃取、真空冷冻析层、皂化等新工艺复合而成,根据不同温度相变点调节室温的纯天然原创科技新材料。
这种材料突破了传统保温材料单一热阻性能,具有热熔性和热阻性两大特点。
当环境温度低于一定值时,相变材料由液态凝结为固态,释放热量;当环境温度高于一定值时,相变材料由固态熔化为液态,吸收热量,使室温相对平衡,从而达到节能目的。
本工程外墙采用FTC自调温变相节能材料,采用手工方法抹置到墙体表面,外墙保温厚度为40mm,封闭阳台外保温厚度为60mm,非采暖公共间40mm。
内置镀锌电焊钢丝网及玻纤网布为保护增强层,适应外墙应力变化,本工程外墙采用涂料饰面及贴砖饰面,外墙FTC保温施工采用落地式外檐钢管脚手架进行施工。

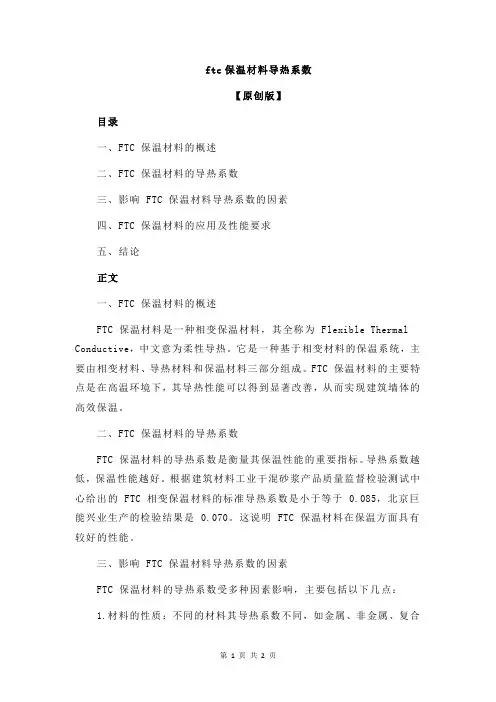

ftc保温材料导热系数【原创版】目录一、FTC 保温材料的概述二、FTC 保温材料的导热系数三、影响 FTC 保温材料导热系数的因素四、FTC 保温材料的应用及性能要求五、结论正文一、FTC 保温材料的概述FTC 保温材料是一种相变保温材料,其全称为 Flexible Thermal Conductive,中文意为柔性导热。
它是一种基于相变材料的保温系统,主要由相变材料、导热材料和保温材料三部分组成。
FTC 保温材料的主要特点是在高温环境下,其导热性能可以得到显著改善,从而实现建筑墙体的高效保温。
二、FTC 保温材料的导热系数FTC 保温材料的导热系数是衡量其保温性能的重要指标。
导热系数越低,保温性能越好。
根据建筑材料工业干混砂浆产品质量监督检验测试中心给出的 FTC 相变保温材料的标准导热系数是小于等于 0.085,北京巨能兴业生产的检验结果是 0.070。
这说明 FTC 保温材料在保温方面具有较好的性能。
三、影响 FTC 保温材料导热系数的因素FTC 保温材料的导热系数受多种因素影响,主要包括以下几点:1.材料的性质:不同的材料其导热系数不同,如金属、非金属、复合材料等。
2.材料的密度:密度越大,导热系数越大。
因此,在保证材料性能的前提下,应尽量选择密度较小的材料。
3.材料的结构:材料的结构对导热系数也有影响,如多孔结构、纤维状结构等,可以降低导热系数。
4.温度:温度对导热系数也有影响,随着温度的升高,导热系数会增大。
四、FTC 保温材料的应用及性能要求FTC 保温材料广泛应用于建筑墙体、屋顶、地面等保温系统。
用于建筑物保温的材料一般要求密度小、导热系数小、吸水率低、尺寸稳定性好、保温性能可靠、施工方便等。
FTC 保温材料在这些方面都表现出较好的性能。
五、结论FTC 保温材料作为一种相变保温材料,在高温环境下具有较好的导热性能,可以实现建筑墙体的高效保温。
同时,其导热系数受多种因素影响,如材料性质、密度、结构和温度等。

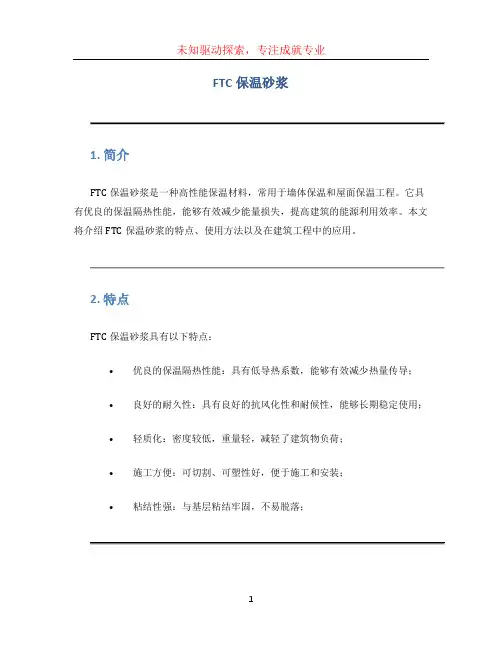

FTC保温砂浆1. 简介FTC保温砂浆是一种高性能保温材料,常用于墙体保温和屋面保温工程。
它具有优良的保温隔热性能,能够有效减少能量损失,提高建筑的能源利用效率。
本文将介绍FTC保温砂浆的特点、使用方法以及在建筑工程中的应用。
2. 特点FTC保温砂浆具有以下特点:•优良的保温隔热性能:具有低导热系数,能够有效减少热量传导;•良好的耐久性:具有良好的抗风化性和耐候性,能够长期稳定使用;•轻质化:密度较低,重量轻,减轻了建筑物负荷;•施工方便:可切割、可塑性好,便于施工和安装;•粘结性强:与基层粘结牢固,不易脱落;3. 使用方法3.1 准备工作在使用FTC保温砂浆之前,需要进行以下准备工作:•清理基层:将基层表面的杂质和灰尘清理干净,确保基层平整;•基层处理:对于不平整的基层,可以采用加铁网或涂抹腻子的方式修平;•防水处理:对于需要进行防水的部位,需要先进行防水处理;3.2 施工步骤以下是一般情况下FTC保温砂浆的施工步骤:1.预处理:按照施工要求,将FTC保温砂浆与清水按比例混合均匀,待其充分反应后进一步操作;2.基层处理:将混合好的FTC保温砂浆均匀地涂抹在基层表面,厚度一般为2-3mm,注意厚度的均匀性;3.罩面处理:待基层涂抹完成后,立即将混合好的FTC保温砂浆涂抹在基层表面,厚度一般为3-5mm,同样需要注意厚度的均匀性;4.抹平:使用抹平工具将涂抹的FTC保温砂浆进行抹平,使表面平整光滑;5.养护:施工完成后,需进行适当的养护时间,通常为7-14天,以保证砂浆的强度和粘结性;4. 应用场景FTC保温砂浆可以广泛应用于建筑工程的保温和隔热领域,特别适用于以下场景:•外墙保温系统:可以采用FTC保温砂浆作为外墙保温系统中的保温层;•屋面保温系统:可以采用FTC保温砂浆作为屋面保温系统中的保温层;•地板保温系统:可以采用FTC保温砂浆作为地板保温系统中的保温层;•冷库保温系统:可以采用FTC保温砂浆作为冷库保温系统中的保温材料;5. 总结FTC保温砂浆是一种高性能的保温材料,具有优良的保温隔热性能和施工方便性。
工艺原理 FTC自调温相变节能材料是利用植物临界萃取、真空冷冻析层、皂化等新工艺复合而成,根据不同温度相变点调节室温的纯天然原创科技新材料。
这种材料突破了传统保温材料单一热阻性能,具有热熔性和热阻性两大特点。
当环境温度低于一定值时,相变材料由液态凝结为固态,释放热量;当环境温度高于一定值时,相变材料由固态熔化为液态,吸收热量,使室温相对平衡,从而达到节能目的。
本工程外墙采用FTC自调温变相节能材料,采用手工方法抹置到墙体表面,外墙保温厚度为40mm,封闭阳台外保温厚度为60mm,非采暖公共间40mm。
内置镀锌电焊钢丝网及玻纤网布为保护增强层,适应外墙应力变化,本工程外墙采用涂料饰面及贴砖饰面,外墙FTC保温施工采用落地式外檐钢管脚手架进行施工。
FTC保温砂浆外墙内保温施工工艺一、施工流程基层处理→粘饼冲筋→胶灰界面层→分层涂抹保温固定钢网或网格布(如需要)→涂抹抗裂沙浆→(面层施工)二、施工准备1、施工前修补墙面孔洞,清除表面浮灰、油污、隔离剂、碎屑等杂物,保证施工作业面干净。
2、按结构控制线并结合保温层设计厚度施工控制线、打点,墙面误差10mm,用水泥砂浆找平FTC保温砂浆材料做,确保保温厚度均匀。
3、基层表面处理:混凝土结构表面涂抹界面层(包括填充结构的水泥梁柱部分以及用水泥砂浆打底的表面)处理,严禁遗漏,厚度2—3mm,趁胶灰层未干,涂抹保温第一遍,基层为空心砖、陶粒混凝土砌块可不作界面处理。
4、工具准备:卧式砂浆搅拌机或手提电动搅拌器、手推车、抹灰桶、水桶、抹子等。
三、涂抹保温层1、和料(机械搅拌,严禁手工搅拌)按保温材料∶水=1∶(0.7——0.75)(重量比)搅拌5—7分钟均匀成膏状即可使用。
搅拌时先将水放入搅拌容器中,再放入本产品,严格控制灰水比,不得超量加水。
拌合好的浆料要在60分钟内使用完,随拌随用,不要一次拌合过多。
2、分层涂抹第一层因与主墙基地、底粘连,必须压实,厚度:最厚不得超过20mm,最薄不得超过10mm,表面留毛面。
第一层初凝后,涂抹第二遍。
厚度20—30mm。
以此类推,直至达到设计厚度,分层之间留毛面,不准收底,保证分层间粘连牢固。
涂抹保温砂浆时,不宜太用力,应确保各层之间的粘结,但不应在同一部位反复抹压。
四、固定钢丝网保温砂浆涂抹至设计厚度并且基本干燥后固定钢丝网1、钢丝网选择:选用丝径为0.8mm,网孔为25*25的镀锌点焊网。
2、固定钉及固定点确定:根据保温层厚度选用胀管螺栓,胀管螺栓长度应超出保温层厚度30-40mm加砌块和陶粒,砌块应用专用胀管螺栓。
每平米不少于6个,呈“梅花形”分布。
3、钢丝网固定:先用电锤按布点打孔,进入主墙35-40mm,将钢丝网打开申平,自上之下竖向铺放平整,将膨胀螺栓套上垫片,插入孔内,用螺丝钉拧紧,网与网之间顺序搭接,宽度不小于80mm。
相变保温砂浆
它是由水泥、负载有相变材料并经过包覆的轻骨料和外加剂等组成的干混砂浆,制成涂层后具有储能调温节能作用。
负载相变材料的轻骨料主要包括膨胀珍珠岩和其它多孔矿物材料,负载相变材料后必须经过包覆,否则会出现泄露。
也有的是将相变材料利用微胶囊技术包覆成的微胶囊,但成本很高。
通常相变材料的相变温度被设计在25°C左右(人体感觉舒适的室温),但一般情况相变温度不可能是一个温度点,而是一个范围。
相变砂浆的蓄能效果要看两个指标:一个是相变温度点是否合适,二是要看相变焓(相变潜热)的大小。
如果没有这两个指标就不能称其为相变砂浆或相变调温砂浆。
相变建筑材料的测试方法标准,正在由中国建筑材料科学研究总院环境工程研究所环境材料研究室制定。
市场上出现了所谓的“相变保温砂浆”,其主要目的是应用到外墙外保温。
事实上如果含有相变材料,用在外墙是不科学的。
一些厂家在找卖点,将根本不含有相变材料的普通砂浆(如:普通的闭孔珍珠岩保温砂浆)抄作概念,当做所谓的相变保温砂浆来销售。
关于是否真正含有相变材料,可以用烧失量来判别。
如果材料的烧失量少于10%,可以断定不含有相变材料或相变材料极少,无使用意义。
“相变保温砂浆”与“相变调温砂浆”的联系与区别:应从相变砂浆说起——相变砂浆层的作用是储能调节室内温度,例如,在季节变化时白天气温高,晚上气温低,这样砂浆层白天可以储存一定热量,到晚上放出,起到节能和调节温度的这作用。
从这个意义上说应称为“相变调温砂浆”。
同时由于相变砂浆中含有负载相变材料的轻骨料,容重小,砂浆层密度低,传热系数小,具有保温作用,可以称其为“相变保温砂浆”,以上是二者的相联系之处。
如果有的砂浆含有更多的轻骨料,可能容重更小,导热系数更小,保温效果更好些,这是二者的区别;但是添加不含相变材料的轻骨料会使相变材料的含量减少,调温效果变差。
相变砂浆应用的注意事项:(1)有的添加在砂浆中相变材料没有经过包覆或包覆不好,由于毛细现象,短期不会出现泄露,但长期会出现相变材料泄露,引起室内污染。
鉴别办法:对材料进行加温看其是否出现黄变或异味;(2)砂浆的相变温度点不合适或相变潜热过小,起不到调温的作用;(3)含有相变材料的砂浆,对于夏季时间相对较长的地区(如:夏热冬暖地区-广东、福建一带)不可应用到室外。
对于夏热冬暖地区,用在外墙上是违背科学规律的。
其后果是,虽然增加了墙体的热惰性,但是夏季外墙会储存有大量的太阳热能,增加室内外温差,一是会向室内传递(虽然墙体传热系数小,但热传递还和内外墙体温差有关),二是增加城市的热岛效应
第1 页共1 页。
