中国电信现场组装光纤活动连接器技术要求(报备稿)

（穿零件工序）ZY-04A/0第2页 共14页一、设备及工具：剥线钳、陶瓷剪刀。

二、主要原材料：散件、光缆。

三、适用范围：该工序适用于跳线穿零件工序。

四、工艺步骤：选散件、穿零件、剥光缆。

五、工艺内容 ： （一） 选散件根据派工单要求选择相应的连接头散件 （二）穿零件按正确的方向和顺序将标识环、尾套、压接环Ⅰ、 压接环Ⅱ和主体零件依次套入光缆 （三）剥光缆按表中长度要求用剥线钳剥除PVC 外被，并套上弹簧。

六 、工艺要求 ：1、φ3跳线用直径为φ3的标识环,φ2跳线用直径为φ2的标识环；2、穿φ3光纤跳线时，手拿12条光缆，位置大约在150mm 处。

光缆型号 FC 烽火SM φ325±1mm编 制校 对审 核ZY-04A/0 第10页共14页一、设备及工具：插损/回损测试仪、测试适配器、上定位环工装、绕线棒、标准测试线。

二、主要原材料：定位环、反射油、光纤跳线。

三、适用范围：该工序适用于尾纤型产品、适配器、衰减器、插芯套组件的损耗测试工序。

四、工艺步骤：校准、测损耗值。

五、工艺内容：（一）校准：按照《回波损耗测试仪操作规程》校准步骤校准系统的插入损耗值和回波损耗值。

（二）测试损耗值：1、将被测产品接入系统内（下图所示），适配器与连接头拧紧后读数，该数据即为接光源端被测产品的插入损耗值。

2、将系统转换至测试回波损耗值档位，被测产品的非光源端悬空，按如下操作后读取，即为被测产品的回波损耗值，操作如下a、尾纤型产品用绕线棒缠绕5圈；b、高回损衰减器在公头端插芯面点匹配油；c、插芯套组件类产品直接读数。

3、记录测试的插入损耗值和回波损耗值。

六、工艺要求：FC/PC先测试选出最小插入损耗值方向后，用上定位环工装将定位环上到位。

编制校对审核。

光纤活动连接器技术及指标要求一、引言光纤活动连接器，俗称活接头，国际电信联盟（ITU）建议将其定义为“用以稳定地，但并不是永久地连接两根或多根光纤的无源组件”。

主要用于实现系统中设备间、设备与仪表间、设备与光纤间以及光纤与光纤间的非永久性固定连接，是光纤通信系统中不可缺少的无源器件。

正是由于连接器的使用，使得光通道间的可拆式连接成为可能，从而为光纤提供了测试入口，方便了光系统的调测与维护；又为网路管理提供了媒介，使光系统的转接调度更加灵活。

由于光纤活动连接器在光纤通信系统中具有如此重要的作用，因此各国的厂家对此投入了大量的人力、物力，进行了积极和深入的研究，研制开发出了多种光纤活动连接器，现已广泛地应用于各类光纤通信系统中。

二、光纤活动连接器的一般特征大多数的光纤活动连接器是由三个部分组成的：两个配合插头和一个耦合管。

两个插头装进两根光纤尾端；耦合管起对准套管的作用。

另外，耦合管多配有金属或非金属法兰，以便于连接器的安装固定。

光纤活动连接器的对准方式有两种：用精密组件对准和主动对准。

高精密组件对准方式是最常用的方式，这种方法是将光纤穿入并固定在插头的支撑套管中，将对接端口进行打磨或抛光处理后，在套筒耦合管中实现对准。

插头的支撑套管采用不锈钢、镶嵌玻璃或陶瓷的不锈钢、陶瓷套管、铸模玻璃纤维塑料等材料制作。

插头的对接端进行研磨处理，另一端通常采用弯曲限制构件来支撑光纤或光纤软线以释放应力。

耦合对准用的套筒一般是由陶瓷、玻璃纤维增强塑料（FRP）或金属等材料制成的两半合成的、紧固的圆筒形构件做成的。

为使光纤对得准，这种类型的连接器对插头和套筒耦合组件的加工精度要求很高，需采用超高精密铸模或机械加工工艺制作。

这一类光纤活动连接器的介入损耗在（0.18～3.0）dB范围内。

主动对准连接器对组件的精度要求较低，可按低成本的普通工艺制造。

但在装配时需采用光学仪表（显微镜、可见光源等）辅助调节，以对准纤芯。

为获得较低的插入损耗和较高的回波损耗，还需使用折射率匹配材料。

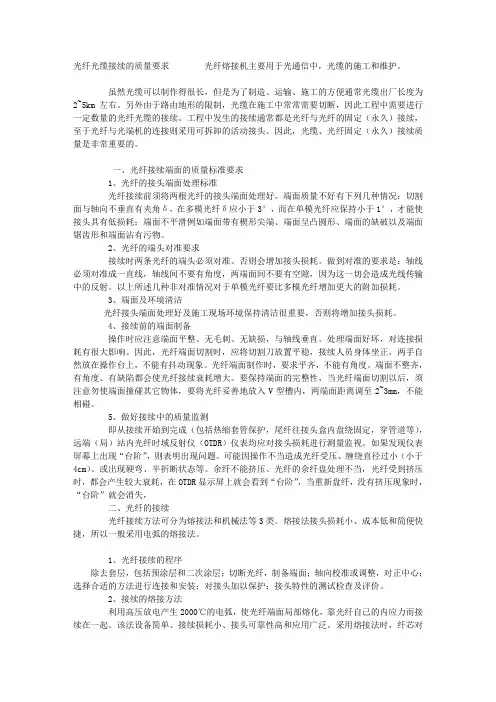

光纤光缆接续的质量要求光纤熔接机主要用于光通信中，光缆的施工和维护。

虽然光缆可以制作得很长，但是为了制造、运输、施工的方便通常光缆出厂长度为2~5km左右。

另外由于路由地形的限制，光缆在施工中常常需要切断，因此工程中需要进行一定数量的光纤光缆的接续。

工程中发生的接续通常都是光纤与光纤的固定（永久）接续，至于光纤与光端机的连接则采用可拆卸的活动接头。

因此，光缆、光纤固定（永久）接续质量是非常重要的。

一、光纤接续端面的质量标准要求1、光纤的接头端面处理标准光纤接续前须将两根光纤的接头端面处理好。

端面质量不好有下列几种情况：切割面与轴向不垂直有夹角δ，在多模光纤δ应小于3°，而在单模光纤应保持小于1°，才能使接头具有低损耗；端面不平滑例如端面带有楔形尖端、端面呈凸圆形、端面的缺破以及端面锯齿形和端面沾有污物。

2、光纤的端头对准要求接续时两条光纤的端头必须对准。

否则会增加接头损耗。

做到对准的要求是：轴线必须对准成一直线，轴线间不要有角度，两端面间不要有空隙，因为这一切会造成光线传输中的反射。

以上所述几种非对准情况对于单模光纤要比多模光纤增加更大的附加损耗。

3、端面及环境清洁光纤接头端面处理好及施工现场环境保持清洁很重要，否则将增加接头损耗。

4、接续前的端面制备操作时应注意端面平整、无毛刺、无缺损，与轴线垂直。

处理端面好坏，对连接损耗有很大影响。

因此，光纤端面切割时，应将切割刀放置平稳，接续人员身体坐正，两手自然放在操作台上，不能有抖动现象。

光纤端面制作时，要求平齐，不能有角度。

端面不整齐，有角度、有缺陷都会使光纤接续衰耗增大。

要保持端面的完整性，当光纤端面切割以后，须注意勿使端面撞碰其它物体，要将光纤妥善地放入V型槽内，两端面距离调至2~3mm，不能相碰。

5、做好接续中的质量监测即从接续开始到完成（包括热缩套管保护，尾纤往接头盒内盘绕固定，穿管道等），远端（局）站内光纤时域反射仪（OTDR）仪表均应对接头损耗进行测量监视。

2012 年中国电信现场组装光纤活动连接器技术规范书sc型光纤快速连接器技术参数表1 SC型光纤现场连接器的光学性能环境性能要求组装成功的光纤现场连接器应满足下表（表 2 ）中规定的环境性能要求，同时应满足上表（表1）中的光学性能要求。

表2 SC型光纤现场连接器的环境性能单位：dB机械性能要求组装成功的SC 型光纤现场连接器应满足下表（表 3）中规定的机械性能要求，同表3 SC 型光纤现场连接器的机械性能要求单位：dB注1：可重复组装性能测试项目对插损变化量主要考核劣化情况，要求插入损耗劣化量< 0.3，如果插损变优，满足要求；注2:具体试验条件和方法见光纤快速连接器技术规范书。

时应满足上表（表1）中的光学性能要求单芯光纤机械式接续子技术参数表1单芯光纤接续子的光学性能环境性能要求组装成功的单芯光纤接续子应满足下表（表 2 ）中规定的环境性能要求，同时应满足上表（表1）中的光学性能要求。

表2单芯光纤机械接续子单位：dB具体试验方法见单芯光纤机械接续子技术规范书机械性能要求组装成功的单芯光纤机械接续子应满足下表（表3）中规定的机械性能要求，同时应满足上表（表1）中的光学性能要求。

表3单芯光纤机械接续子的机械性能要求单位：dB劣化量< 0.2，如果插损变优，满足要求；注2:具体试验条件和方法见单芯光纤机械接续子技术规范书热熔接型光纤快速连接器技术参数表1热熔接型光纤现场连接器的光学性能环境性能要求组装成功的热熔接型光纤现场连接器应满足下表（表2）中规定的环境性能要求, 同时应满足上表（表1）中的光学性能要求。

表2热熔接型光纤现场连接器的环境性能单位：dB机械性能要求组装成功的热熔接型光纤现场连接器应满足下表（表3）中规定的机械性能要求,同时应满足上表（表1）中的光学性能要求表3热熔接型光纤现场连接器的机械性能要求单位：dB注1:可重复组装性能测试项目对插损变化量主要考核劣化情况，要求插入损耗劣化量< 0.2，如果插损变优，满足要求；注2:具体试验条件和方法见光纤快速连接器技术规范书。

中国电信现场组装光纤活动连接器技术要求Technical Requirements for Field-mountable Optical Connectorof China Telecom（暂行）中国电信集团公司 发布保密等级：公开发放目录前言 (II)1 范围 (1)2 规范性引用文件 (1)3 名词术语和缩略语 (1)3.1 名词术语 (1)3.2 缩略语 (1)4 光纤现场连接器分类 (1)4.1 按连接器结构分类 (2)4.2 按插头内接续方式分类 (2)4.3 按插针体端面分类 (3)4.4 按匹配的光纤或光缆类型分类 (3)5 光纤现场连接器一般要求 (3)5.1 光纤现场连接器尺寸及插针体端面要求 (3)5.2 光纤现场连接器现场组装要求 (5)5.3 工作环境要求 (5)5.4 材料要求 (5)6 光纤现场连接器性能要求 (5)7 测试标准及方法 (7)7.1 测量和试验条件 (7)7.2 外观和尺寸检查 (8)7.3 插入损耗测量 (8)7.4 回波损耗测量 (9)7.5 高温 (9)7.6 低温 (9)7.7 温度循环 (9)7.8 湿热 (10)7.9 浸水 (11)7.10 可重复组装性 (11)7.11 振动(正弦) (11)7.12 跌落 (12)7.13 重复性 (12)7.14 机械耐久性 (13)7.15 抗拉 (13)7.16 扭转 (14)8 标志、包装、运输和贮存 (14)8.1 标志 (14)8.2 包装、运输 (14)8.3 贮存 (14)I前言本标准按照《中国电信技术标准编写指南》给出的规则起草。

本标准是中国电信ODN技术要求的系列标准之一，该系列标准的结构和名称预计如下：（1）中国电信无源光分路器技术要求（2）中国电信光总配线架技术要求（3）中国电信光纤配线架技术要求（4）中国电信局内调度光缆技术要求（5）中国电信接入层光缆技术要求（6）中国电信用户引入蝶形光缆技术要求（7）中国电信光缆接头盒技术要求（8）中国电信光缆分纤盒技术要求（9）中国电信光缆分光分纤盒技术要求（10）中国电信光缆交接箱技术要求（11）中国电信适配器技术要求（12）中国电信现场组装光纤活动连接器技术要求（13）中国电信单芯光纤机械式接续子技术要求（14）中国电信信息插座技术要求本标准参考Telcordia GR-1081-CORE(1995)《现场组装光纤活动连接器的一般要求》、Telcordia GR-326-CORE(1999)《单模光纤连接器和光纤跳线的一般要求》、《YD/TXXXXX 通信用单芯光纤机械式接续器》，并结合中国电信需求、国内外光纤现场连接器实际情况和国外运营商同类产品的技术规范编写制定。

光纤现场连接器技术规范书1 术语和定义光纤现场连接器，一种在施工现场直接成端，采用机械接续或热熔方法成端的光纤活动连接器。

光纤现场连接器可广泛地运用在将光纤或光缆快速端接和互连的场合，具备与标准SC/LC连接器同等的接续性能，兼容标准SC/LC连接器和插座。

在某些情况下，可使用光纤现场连接器为入户线光缆提供端接和保护作用。

光纤现场连接器可固定在用户光纤面板上，采用活动连接方式与ONU连接，也可直接将其连接到ONU光口插座上。

光纤现场连接器的安装应在现场完成，无需注胶、加热、研磨等工艺。

可安装在对该连接器具有良好保护的光纤面板内或用户室内综合配线箱内。

用于光纤现场连接器端接的光纤应具有良好的抗弯性能，应保证在应用波长上因光纤现场连接器引入的总附加损耗不超过0.5dB。

2 技术要求2.1 分类光纤现场连接器按连接器结构可分为如下几种类型：插头式、插座式；按插头内接续方式可分为机械型和热熔接型，其中机械型包括了预埋型和直通型；按插针体端面形状可分为：UPC型、APC型。

本技术规范暨招标范围为插头式UPC端面机械接续型。

2.2 尺寸要求组装好的光纤现场连接器直形插座的长度L2应不大于65mm，如图2.2-1所示。

组装好的光纤现场连接器弯形插座的长度L3应不大于45mm，如图2.2-2所示。

SC型现场连接器的接口图形和配合尺寸应满足YD/T 1272.3-2005中4.2的要求。

LC型现场连接器的接口图形和配合尺寸应满足YD/T 1272.1-2003中4.2的要求。

图2.2-1 光纤现场连接器直形插座式长度示意图图2.2-2 光纤现场连接器弯形插座式长度示意图2.3 材料要求光纤现场连接器所用材料应满足如下要求：（1）折射率匹配材料的折射率需和纤芯相近，该材料应保证25年稳定可靠；（2）光纤现场连接器所用的塑料件，其燃烧性能应符合GB/T 5169.5-2008的规定，施加试验火焰持续时间为10s；（3）符合RoHS标准，不能对环境产生污染，符合环境保护相关的标准。

光纤活动连接器技术及指标要求一、引言光纤活动连接器，俗称活接头，国际电信联盟（ITU）建议将其定义为“用以稳定地，但并不是永久地连接两根或多根光纤的无源组件”。

主要用于实现系统中设备间、设备与仪表间、设备与光纤间以及光纤与光纤间的非永久性固定连接，是光纤通信系统中不可缺少的无源器件。

正是由于连接器的使用，使得光通道间的可拆式连接成为可能，从而为光纤提供了测试入口，方便了光系统的调测与维护；又为网路管理提供了媒介，使光系统的转接调度更加灵活。

由于光纤活动连接器在光纤通信系统中具有如此重要的作用，因此各国的厂家对此投入了大量的人力、物力，进行了积极和深入的研究，研制开发出了多种光纤活动连接器，现已广泛地应用于各类光纤通信系统中。

二、光纤活动连接器的一般特征大多数的光纤活动连接器是由三个部分组成的：两个配合插头和一个耦合管。

两个插头装进两根光纤尾端；耦合管起对准套管的作用。

另外，耦合管多配有金属或非金属法兰，以便于连接器的安装固定。

光纤活动连接器的对准方式有两种：用精密组件对准和主动对准。

高精密组件对准方式是最常用的方式，这种方法是将光纤穿入并固定在插头的支撑套管中，将对接端口进行打磨或抛光处理后，在套筒耦合管中实现对准。

插头的支撑套管采用不锈钢、镶嵌玻璃或陶瓷的不锈钢、陶瓷套管、铸模玻璃纤维塑料等材料制作。

插头的对接端进行研磨处理，另一端通常采用弯曲限制构件来支撑光纤或光纤软线以释放应力。

耦合对准用的套筒一般是由陶瓷、玻璃纤维增强塑料（FRP）或金属等材料制成的两半合成的、紧固的圆筒形构件做成的。

为使光纤对得准，这种类型的连接器对插头和套筒耦合组件的加工精度要求很高，需采用超高精密铸模或机械加工工艺制作。

这一类光纤活动连接器的介入损耗在（0.18～3.0）dB范围内。

主动对准连接器对组件的精度要求较低，可按低成本的普通工艺制造。

但在装配时需采用光学仪表（显微镜、可见光源等）辅助调节，以对准纤芯。

为获得较低的插入损耗和较高的回波损耗，还需使用折射率匹配材料。

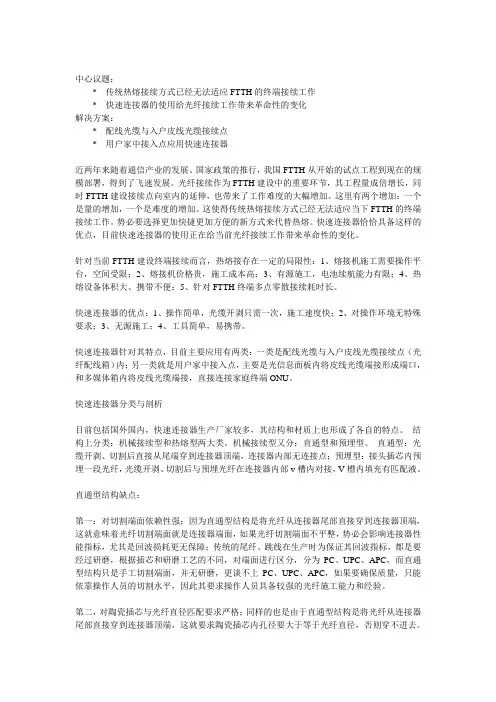

中心议题：* 传统热熔接续方式已经无法适应FTTH的终端接续工作* 快速连接器的使用给光纤接续工作带来革命性的变化解决方案：* 配线光缆与入户皮线光缆接续点* 用户家中接入点应用快速连接器近两年来随着通信产业的发展、国家政策的推行，我国FTTH从开始的试点工程到现在的规模部署，得到了飞速发展。

光纤接续作为FTTH建设中的重要环节，其工程量成倍增长，同时FTTH建设接续点向室内的延伸，也带来了工作难度的大幅增加。

这里有两个增加：一个是量的增加，一个是难度的增加。

这使得传统热熔接续方式已经无法适应当下FTTH的终端接续工作。

势必要选择更加快捷更加方便的新方式来代替热熔。

快速连接器恰恰具备这样的优点，目前快速连接器的使用正在给当前光纤接续工作带来革命性的变化。

针对当前FTTH建设终端接续而言，热熔接存在一定的局限性：1、熔接机施工需要操作平台，空间受限；2、熔接机价格贵，施工成本高；3、有源施工，电池续航能力有限；4、热熔设备体积大、携带不便；5、针对FTTH终端多点零散接续耗时长。

快速连接器的优点：1、操作简单，光缆开剥只需一次，施工速度快；2、对操作环境无特殊要求；3、无源施工；4、工具简单，易携带。

快速连接器针对其特点，目前主要应用有两类：一类是配线光缆与入户皮线光缆接续点（光纤配线箱）内；另一类就是用户家中接入点，主要是光信息面板内将皮线光缆端接形成端口，和多媒体箱内将皮线光缆端接，直接连接家庭终端ONU。

快速连接器分类与剖析目前包括国外国内，快速连接器生产厂家较多，其结构和材质上也形成了各自的特点。

结构上分类：机械接续型和热熔型两大类。

机械接续型又分：直通型和预埋型。

直通型：光缆开剥、切割后直接从尾端穿到连接器顶端，连接器内部无连接点；预埋型：接头插芯内预埋一段光纤，光缆开剥、切割后与预埋光纤在连接器内部v槽内对接，V槽内填充有匹配液。

直通型结构缺点：第一：对切割端面依赖性强；因为直通型结构是将光纤从连接器尾部直接穿到连接器顶端，这就意味着光纤切割端面就是连接器端面，如果光纤切割端面不平整，势必会影响连接器性能指标，尤其是回波损耗更无保障；传统的尾纤、跳线在生产时为保证其回波指标，都是要经过研磨，根据插芯和研磨工艺的不同，对端面进行区分，分为PC、UPC、APC，而直通型结构只是手工切割端面，并无研磨，更谈不上PC、UPC、APC，如果要确保质量，只能依靠操作人员的切割水平，因此其要求操作人员具备较强的光纤施工能力和经验。

一、工作前准备

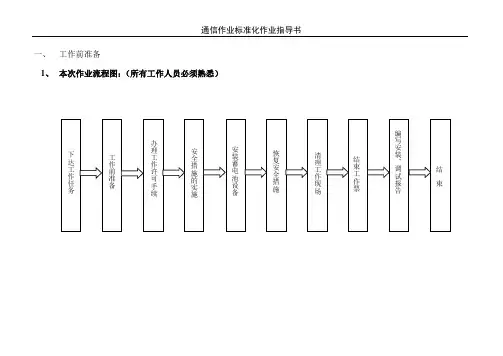

1、本次作业流程图：（所有工作人员必须熟悉）
2、作业安排
3、作业人员安排
4、工器具、仪器、仪表的准备（根据工作情况而定）
5、工作负责人交待工作票内容、安全措施、危险点分析及控制措施、注意事项：
二、作业开始：
1、核对安全措施：
2、作业步骤：
3、恢复安全措施：（对照安全措施票恢复）
负责人：
4、打扫作业现场清洁卫生：
5、工作负责人检查作业完成情况：
6、结束工作票：
7、编写报告：
8、工作结束。

通信作业标准化工序卡
变电站作业工作负责人：
作业日期：年月日
至年月日
报告批准：
批准日期：年月日
报告审核：
审核日期：年月日
报告编制：
编制日期：年月日。

ICS 33.180.20M 33YD 中华人民共和国通信行业标准YD/T XXXX-XXXX接入网用现场组装的光纤活动连接器Field-mountable optical connector for access network(Telcordia GR-1081-CORE:1995,Generic requirements for field-mountable optical fiber connectors,NEQ)（征求意见稿）2010.3.15XXXX-XX-XX发布XXXX-XX-XX实施中华人民共和国信息产业部发布YD/T××××-200×目次前言 (II)1 范围 (1)2 规范性引用文件 (1)3 术语和定义 (1)4 要求 (3)5 测量和试验 (6)6 质量评定程序 (11)7 检验 (15)8 标志、包装、运输和储存 (16)IYD/T××××-200×II前言本标准按照GB/T1.1-2009给出的规则起草。

本标准参考Telcordia GR-1081-CORE(1995)《现场组装光纤活动连接器的一般要求》、TelcordiaGR-326-CORE(1999)《单模光纤连接器和光纤跳线的一般要求》，结合国内外现场连接器实际情况和国外运营商同类产品的技术规范编写制定。

请注意本文件的某些内容可能涉及专利。

本文件的发布机构不承担识别这些专利的责任。

本标准由中国通信标准化协会提出并归口。

本标准起草单位：×××本标准主要起草人：×××YD/T××××-200×接入网用现场组装的光纤活动连接器1 范围本标准规定了接入网用现场组装的光纤活动连接器（简称光纤现场连接器）的定义和分类、基本结构和功能要求，光学性能、机械性能和环境性能要求，以及试验方法、质量评定程序、标志、包装、运输及储存要求。

中国电信2011年光缆集中采购招标文件第四卷技术规范书甲方：中国电信集团公司中国电信股份有限公司二零一一年三月目录1. 概述 (3)2. 主要技术要求和指标 (4)3. 质量保证体系 (22)4. 工厂检验 (23)5. 现场验收和最终验收 (23)6. 光缆质量抽检 (24)7. 保修期 (24)8. 服务保证 (25)9. 技术文件 (25)光缆技术规范书1. 概述1.1 本技术规范书未规定的其它技术要求应不劣于ITU—T、IEC建议和中国国家标准、通信行业标准的要求。

1.2 本技术规范书未标明日期的ITU—T、IEC建议和中国国家标准、通信行业标准均使用当前最新版本（截至到发标日）。

，是对招标产品的的基本1.3 本技术规范书确定的相关技术指标均．为．不可偏离项．．．．．要求，投标方拟参与投标的产品必须符合与该产品相关的所有技术要求，不得出现偏离（可以优于）。

1.4 投标方必须对本技术规范书的每一条款作出明确答复，并给出所供产品的详细技术数据。

诸如“已知”、“理解”、“注意”或“同意”等不明确、不具体的答复视为不满足。

1.5 投标方至少应提供包括以下内容的技术文件：（1）光缆制造厂家的名称和地点。

（2）光缆的技术标准和制造方法及质量保证措施。

（3）光缆结构（包括截面图）及各部分的详细尺寸和光缆单位重量。

（4）光缆所用主要原材料的技术标准（包括加强构件、松套管、护层、铝带、钢带和填充材料等），制造厂家的名称、地点和采购合同号，不可同时列出两种同类材料待选。

（5）光纤光缆使用寿命应≧25年，投标方应说明保证光缆寿命的有关技术措施。

（6）光缆内的光纤线序和光缆端别的识别标记。

（7）投标方需要说明的其它事宜。

1.6 光缆现场验证投标方提供的光缆类型必须是经过现场验证过的。

因此，投标方提供的光缆必须是为两个电信运营部门提供一年以上满意服务的光缆类型，报价的各种光缆现场验证过的长度应不低于以下要求：管道光缆（GYTA）: 100ｋｍ架空光缆（GYTS）: 1000ｋｍ直埋Ⅰ型光缆（GYTA53）：500ｋｍ直埋Ⅱ型光缆（GYTA33）：50ｋｍ阻燃光缆（GYTZA）：10ｋｍ非金属光缆（GYFTY）：50ｋｍ防蚁光缆（GYTA54）：50ｋｍ水底光缆（2ｔ）（GYTA333）：50ｋｍ水底光缆（4ｔ）（GYTA333）：20ｋｍ投标方在技术文件中应提供购买上述类型光缆并投入使用的电信主管部门的名称和地址（包括邮政编码、传真及电话号码）。

现场组装式光纤活动连接器技术规范书11月10日目次前言..................................................................................... 错误!未定义书签。

1 引用标准............................................................................... 错误!未定义书签。

2 相关释义............................................................................... 错误!未定义书签。

3.1 名词解释 ......................................................................... 错误!未定义书签。

3.2 单位缩写 ......................................................................... 错误!未定义书签。

4 技术要求............................................................................... 错误!未定义书签。

4.1 分类和型号..................................................................... 错误!未定义书签。

4.1.1 分类.............................................................................. 错误!未定义书签。

4.1.2 型号.............................................................................. 错误!未定义书签。

XXXX通信集团FTTH宽带接入工程施工要求2020年8月目录第一章总则 (1)第二章设备和材料的检验 (2)2.1 一般规定 (2)2.2 设备和安装器材的检验 (2)2.3 光缆单盘检验 (3)2.4 其它线路器材及设备检验 (4)第三章分纤设备安装 (4)3.1 光交接箱 (4)3.2 光缆分纤箱（光纤分配箱） (6)3.3 光分路器 (7)第四章室外光缆线路敷设 (7)4.1 管道光缆敷设 (9)4.2 吊线式架空光缆 (10)4.3 墙壁光缆 (11)4.4 引上光缆 (12)4.5 光缆其他防护 (13)4.6 光缆的重迭和预留长度 (14)4.7 G.652光缆线路施工验收指标 (14)4.8 光跳线的敷设要求 (14)第五章蝶形光缆的敷设 (15)5.1 光纤、光缆选型 (15)5.2 杆路敷设蝶形光缆 (15)5.3 墙面钉固方式 (17)5.4 蝶形光缆入户 (18)5.5 楼道内明管建设 (19)5.6 线槽、桥架敷设 (20)5.7 暗管内穿放蝶形光缆 (20)5.8 垂直竖井内敷设方式 (21)5.9 管道型蝶形引入光缆敷设 (21)第六章光缆的接续与测试 (21)6.1 室外普通光缆接续 (21)6.2 室外普通光缆的成端 (23)6.2.1光交接箱内的成端 (23)6.2.2光纤分配箱内的成端 (24)6.3 蝶形光缆接续 (24)第一章总则1.为了加强XXXXFTTH宽带接入工程质量管理，根据相关法规、行业标准、集团公司相关文件，结合XXXX实际情况制定本标准。
