RTS632型号全站仪使用说明.pptx

  • 格式：pptx
  • 大小：19.06 KB
  • 文档页数：2

下载文档原格式

  / 2

合集下载

全站仪使用教程(PPT)

全站仪使用教程(PPT)

全站仪常见机载应用程序种类
坐标放样 坐标测量 边角放样 对边测量 悬高测量 直线放样 面积测量 后方交会 高程传递 相对直线坐标 坐标正反算 相对直线放样 线路放样 断面测量 地形测量
全站仪必备的硬件功能
读数头测角：提供水平角（HAR）和竖直角(VA)
测距头测距：提供水平距离(HD)和高差(VD)
电子经纬仪的功能
电子经纬仪与光学经纬仪的区别
水平角置零 水平角锁定 左右角切换 角度坡度切换 角度复测 测距（已经连接测距头） 照明
DT100
DT200
全站仪的两种测距方式
1、红外测距
2、激光测距
全站仪的两种测角方式
1、光栅增量式测角
2、绝对编码式测角
苏州一光全站仪型号
测角方式
测距方式
光栅增量
红外测距 RTS238/538 RTS632/635 RTS602/605 RTS702/705 RTS612/615 RTS712/715
激光测距 OTS238/538 OTS632/635(N) OTS702/705 OTS612/615 OTS712/715
适用：横断面测量、桩间距测量、楼间距测量。
第一步、基点测量。 要求跑镜员报回当前棱镜高度，操作人员输入当前棱镜的正确高度， 跑镜员在中桩上安置棱镜后，瞄准棱镜后测距，并将该点确定为基点。
第二步、变坡点测量 跑镜人员在变坡点上架设棱镜。跑镜人员应报回棱镜高度和当前位置 （位于中桩左边还是右边）。 操作员输入跑镜人员报回的棱镜高，照准棱镜测距。测距完成后检查 当前变坡点的选择是否正确，再根据跑镜员报回的位置按左负右将dHD 记入第一行偏距行，dVD记入第二行高差行。记录结束后开始一下变坡 点的测量。

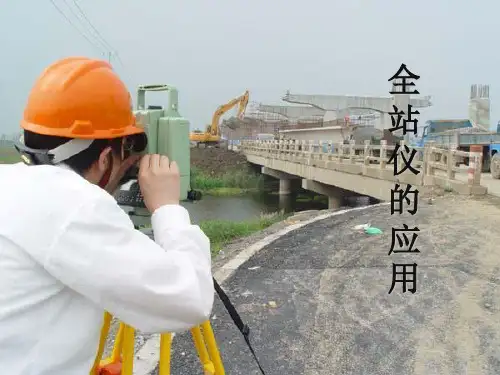

全站仪能做什么？

《全站仪的使用》课件

《全站仪的使用》课件

使用数据处理器对测量数据进行处理、 分析和导出，生成测量报告和地图等。
注意事项
操作中需注意的细节
操作全站仪需要注意观测杆的水平、望远镜的准心，以及测量时的环境干扰等细节。
安全事项
在使用全站仪时，需要注意周围环境的安全性，避免发生意外和损坏仪器。
应用范围
1 工程建设
全站仪广泛应用于建筑、道路、桥梁等工程建设领域，能够提供精确的测量数据和定位 信息。
2 安装观测杆并进行校准
将观测杆正确安装在全站仪上，并进行校准以确保测量的准确性。
使用步骤
1
确定目标点
选择要测量或定位的目标点，并确保其
安装全站仪
2
清晰可见。
将全站仪正确放置在安装点上，保持稳
定，站仪进行观测，并将测量数据记
数据处理
4
录下来以备后续处理。
使用全站仪的必要性
在需要进行高精度测量和定 位的工程和测绘项目中，使 用全站仪可以提高工作效率 和数据准确性。
展望全站仪的未来发展 方向
随着技术的不断进步，全站 仪将会更加智能化和便携化， 应用范围也将进一步扩大。
组成部分
数据处理器
负责接收、处理和存储测量数据，可以通过界面进行数据管理和分析。
望远镜
用于观测目标点，具有高精度的测距和测角功能，能够提供清晰的观测图像。
观测杆
支撑全站仪并提供相对于目标点的高度测量，也可以用于定位和调整全站仪的位置。
使用前的准备
1 选择适当的安装点
根据测量需求和目标点的位置，选择一个稳定且能够提供良好观测条件的安装点。
2 测绘领域
在测绘和地理信息系统领域，全站仪可以用于获取地形数据、制作地图，以及进行空间 分析。

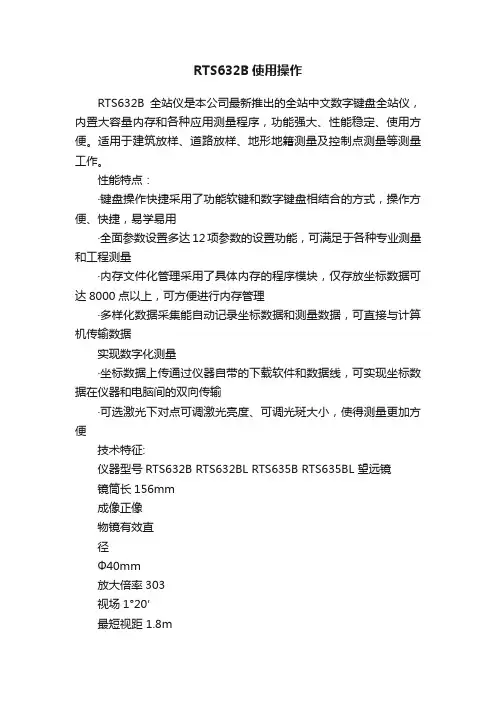

RTS632B使用操作

RTS632B使用操作

RTS632B使用操作RTS632B全站仪是本公司最新推出的全站中文数字键盘全站仪，内置大容量内存和各种应用测量程序，功能强大、性能稳定、使用方便。

适用于建筑放样、道路放样、地形地籍测量及控制点测量等测量工作。

性能特点：·键盘操作快捷采用了功能软键和数字键盘相结合的方式，操作方便、快捷，易学易用·全面参数设置多达12项参数的设置功能，可满足于各种专业测量和工程测量·内存文件化管理采用了具体内存的程序模块，仅存放坐标数据可达8000点以上，可方便进行内存管理·多样化数据采集能自动记录坐标数据和测量数据，可直接与计算机传输数据实现数字化测量·坐标数据上传通过仪器自带的下载软件和数据线，可实现坐标数据在仪器和电脑间的双向传输·可选激光下对点可调激光亮度、可调光斑大小，使得测量更加方便技术特征:仪器型号RTS632B RTS632BL RTS635B RTS635BL 望远镜镜筒长156mm成像正像物镜有效直径Ф40mm放大倍率303视场1°20′最短视距 1.8m距离测量(良好天气条件)*1测程单棱镜2200m三棱镜2600m精度±(2+2310-62D)mm测量时间标准/跟踪 1.5/0.7，初始：3s测距最小读数精密测量模式1mm 跟踪测量模式10mm 温度设定范围-40℃ ～+60℃ 步长1℃大气压改正600hPa-1500hPa步长1hPa 棱镜常数改正-99.9mm ～ +99.9mm 角度测量读数系统光电增量编码系统最小读数(Degree) 1″/ 5″(Gon) 0.3mgon/ 1.5 mgon 精度*22″5″长水准气泡管型气泡精度30″/2mm圆型气泡精度8′/2mm补偿器范围±3′光学对点器精度1/2000/ 1/2000/成像正像正像放大倍率3333视场4°4°调焦范围0.5m ～∞0.5m ～∞激光对点器(可选)调焦范围/ 0.5m ～∞/0.5m ～∞工作距离0.5 ～ 80 m 0.5 ～ 80 m 精度1/2000 1/2000 显示类型两侧点阵液晶显示照明液晶屏液晶背光分划板有电源电池工作电压7.2VDC(可充Ni- MH电池)工作时间约8小时 (连续测距/角度测量) 约12小时 (角度测量) 充电器FDJ6 110/220 V 充电时间约3.5小时其他内存容量8000点主机重量(带电池)4.5kg体积(W3D3H)约16031553360 mm温度范围-20℃ ～+50℃I/O 上传/下载RS232c数据输出数据下载及格式转换软件com600备注：*1为良好天气条件下（无雾，能见度30KM）*2依据GB10049。

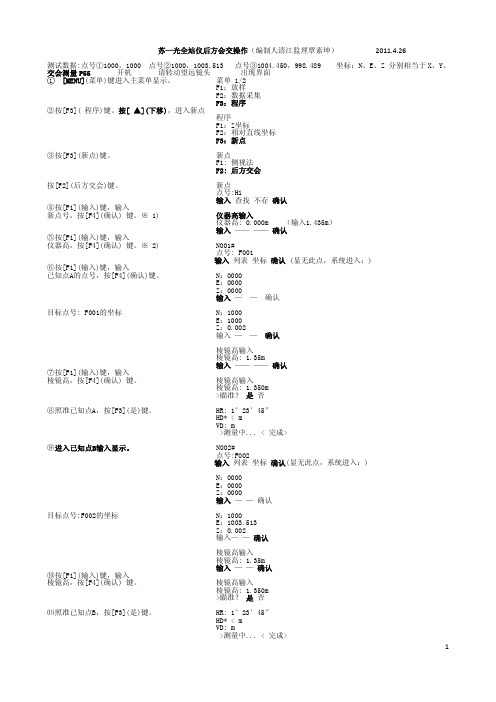

苏一光RTS632H全站仪操作(交会)☆☆

苏一光RTS632H全站仪操作(交会)☆☆

0.032 m (前移棱镜)
2
放样 1/2 F1: 测站设置 F2: 后视点设置 F3: 放样
放样 点号> 镜高：1.35m 输入 列表 坐标 确认 （输入F003确认后显无此点直接进入坐标输入模式）
N 0.000 E 0.000 Z 0.000 输入 — — 确认
N 1004.450 E 998.489 Z 0.002 输入 — — 确认
确定方位角
按 ESC ESC键返回 主菜单。 按[F1](放样)键进入放样流程。 按[F4](确认）键，当前文件被选定。
进入放样菜单
进入坐标输入模式
仪器计算结果 点极差后的结果
转动仪器使角度归到零位
按测距后显示的结果（按提示移动棱镜）
选择格网因子 F1:格网因子不变 F2:更新格网因子
残差 dHD= -0.005m dZ = 0.003m 下步 — G.F. 计算
⑥按[F1](输入)键，输入 已知点A的点号，按[F4](确认)键。
新点 点号:H1 输入 查找 不存 确认
仪器高输入 仪器高: 0.000m （输入1.435m） 输入 —— —— 确认
N001# 点号: F001 输入 列表 坐标 确认 (显无此点，系统进入：)
N：0000 E：0000 Z：0000 输入 — — 确认
目标点号: F001的坐标
N：1000 E：1000 Z：0.002 输入 — — 确认
⑦按[F1](输入)键，输入 棱镜高，按[F4](确认) 键。
棱镜高输入 棱镜高: 1.35m 输入 —— —— 确认
棱镜高输入 棱镜高: 1.350m >瞄准？ 是 否
⑧照准已知点A，按[F3](是)键。
HR: 1°23′45″ HD* < m VD: m

《全站仪使用方法》课件

《全站仪使用方法》课件
高了测量效率和精度。
全站仪广泛应用于工程测量、 地形测量、地籍测量等领域。
全站仪的组成
测距部分：测量距离和角度
机械部分：支撑仪器，调整角度
添加标题
添加标题
电子部分：处理数据，显示结果
添加标题
添加标题
电源部分：提供电力，保证பைடு நூலகம்器正 常工作
全站仪的分类
按照测量精度分类：高精度 全站仪、中精度全站仪、低 精度全站仪等
长度、宽度、 深度等
全站仪基本操作
开机与关机
关机：点击关机按钮，等待 系统关闭
开机：按下电源键，等待系 统启动
注意事项：关机前确保数据 已保存，避免数据丢失
电池保养：长时间不使用时， 请关闭电源，避免电池过度 放电
水平角测量
打开全站仪，进入水平角测量 模式
调整全站仪，使水平气泡居中
瞄准目标点，调整望远镜焦距， 使目标点清晰可见
面积计算
功能介绍：全站仪可以自动计算测量区域的面积 操作步骤：选择测量模式，设置测量参数，开始测量，结束测量，计算面积 注意事项：确保测量精度，避免误差影响面积计算结果 应用领域：工程测量、土地测量、地形测量等
全站仪使用注意事项
安全操作规范
确保全站仪放置 在平稳、干燥、 无震动的环境中
操作时，避免直 接接触全站仪的 电子元件和光学 部件
避免在全站仪附 近使用无线电设 备，以免干扰全 站仪的测量精度
定期检查全站仪的 电池电量，确保电 量充足，避免因电 量不足导致测量误 差
仪器保养与维护
定期清洁：保持仪器表面清洁，避免灰尘和污垢影响测量精度 电池更换：及时更换电池，避免电池电量不足影响测量结果 温度控制：避免在高温、低温环境下使用仪器，以免影响测量精度 防潮防湿：保持仪器干燥，避免受潮影响测量精度 定期校准：定期对仪器进行校准，确保测量精度 存放环境：存放在干燥、通风、阴凉的环境中，避免阳光直射和潮湿环

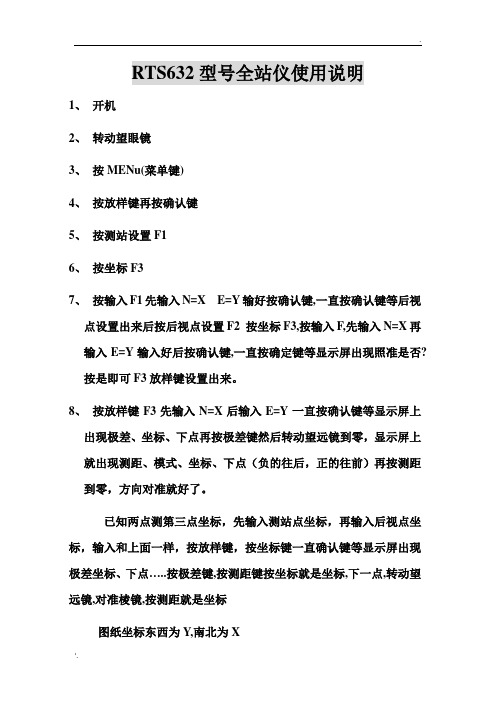

RTS632型号全站仪使用说明

RTS632型号全站仪使用说明

RTS632型号全站仪使用说明
1、开机
2、转动望眼镜
3、按MENu(菜单键)
4、按放样键再按确认键
5、按测站设置F1
6、按坐标F3
7、按输入F1先输入N=X E=Y输好按确认键,一直按确认键等后视
点设置出来后按后视点设置F2 按坐标F3,按输入F,先输入N=X再输入E=Y输入好后按确认键,一直按确定键等显示屏出现照准是否?
按是即可F3放样键设置出来。

8、按放样键F3先输入N=X后输入E=Y一直按确认键等显示屏上
出现极差、坐标、下点再按极差键然后转动望远镜到零，显示屏上就出现测距、模式、坐标、下点（负的往后，正的往前）再按测距到零，方向对准就好了。

已知两点测第三点坐标，先输入测站点坐标，再输入后视点坐标，输入和上面一样，按放样键，按坐标键一直确认键等显示屏出现极差坐标、下点…..按极差键,按测距键按坐标就是坐标,下一点,转动望远镜,对准棱镜,按测距就是坐标
图纸坐标东西为Y,南北为X
在电脑上东西为X,南北为Y
DHR:表示对准放样点仪器应转动的水平角=实际水平角—计算的水平角
dHD=表示对准放样点相差的水平距离=实测平距—计算平距。

全站仪使用教程


步骤八
• 下面介绍测已知点的坐标，一般用于放样时，自己设置临时点 • 测临时点的坐标，必须要有两个坐标，一个作为测站，一个做为后视， 再选择放样，输入一个已知的第三个坐标数据，按“步骤七”操作 （输入第三个坐标数据后，切换到方位角菜单，不用锁定，直接用望 远镜对准临时点的凌镜，先按菜单中的测距，再按菜单中的坐标，菜 单中就会出现临时点的坐标）图片不够大，自己放大！
步骤五
• 设置好后视点后，会出现下面的菜单。 • 我们再用目镜望向后视点，镜中十字丝必须对准凌镜镜面后，按确认， 菜单自动返回到“步骤四界面”我们就可以开始放样了
步骤六
• 我们按“步骤五”菜单中的F3放样，开始放样 • 先创建放样点名称确认，进入下一面菜单输入X轴，Y轴坐标，确认 出现如下菜单
步骤七
全站仪使用教程
教程以苏一光RTS632H为例
准备工作
• 先将仪器搁在三脚架上在已知坐标点（测站）安放整平。 • 事先将凌镜架设在另一个已知坐标点（后视点）安放整平。 • 再开机（按图中红色电源键）。。。出现待机画面
步骤一
• 出现待机画面后，键盘功能键还不能使用，就需要转动目镜（两圈左 右）出现如下画面。。。
• 根据“步骤六”中菜单，选择F1极差，会出现坐标方位角，我们再根 据方位角转动仪器刻盘，使方位角归零，锁定刻盘（此时望远镜左右 不能转运，只允许镜面上下转运）。再向前望准，另一个人搬动凌镜， 调整到望远镜的正对方向，望远镜十字丝对准凌镜面，再选择菜单面 上的测距，仪器会显示凌镜远近距离，反复再按菜单中测距和前后移 动凌镜，直到测距后菜单数据变零为止。（此误差一般视情况而定 10mm以内，当然越准确越好） • 接下来可以放其他点。。。。。。。。
步骤二
• 按左下角“MENU”键，出现新菜单， • 新菜单如下图。。。

RTS632型号全站仪使用说明

RTS632型号全站仪使用说明第一章系统概述1.1产品介绍1.2主要特点-高精度：采用先进的测量技术和高精度传感器，可以实现高精度的测量结果。

-多功能：支持多种测量模式，包括导线测量、倾角测量、三角测量等，适应不同的测量需求。

-高效率：操作简便，测量速度快，可以提高工作效率。

-可靠性：采用高品质的材料和结构设计，具有良好的耐用性和可靠性。

第二章产品结构与设置2.1外观结构2.2参数设置在使用前，需要对全站仪进行一些参数设置，以满足具体的测量需求。

参数设置可以通过触摸屏或按键来进行，设置包括单位、测量模式、坐标系统等。

第三章基本操作3.1开机与关机在使用前，需要先开机。

开机后，按照屏幕上的提示进行操作。

要关机，按住电源按钮，然后选择关机。

3.2接入三脚架将全站仪放在三脚架上，确保稳定性。

然后使用杠杆将全站仪调整到合适的高度。

3.3设置测量模式根据具体的测量需求，选择合适的测量模式。

测量模式可以通过触摸屏或按键设置。

3.4进行测量在确定好测量模式后，可以开始进行测量。

根据仪器上的指示，对目标进行测量。

根据需要，可以进行水平测量、垂直测量、角度测量等。

3.5完成测量测量完成后，可以保存数据或导出数据。

保存的数据可以通过USB接口传输到电脑上进行进一步处理。

第四章注意事项4.1使用环境在使用全站仪时，需要遵循一定的使用环境条件。

包括避免日晒雨淋、避免强磁场干扰等。

4.2保养与维护使用全站仪一段时间后，需要对其进行保养与维护。

包括清洁镜头、检查电池、检查各个部件是否正常等。

4.3安全注意事项在使用全站仪时，应注意自身安全。

避免在危险环境下使用，避免使用过程中发生意外。

第五章故障排除在使用全站仪时，可能会遇到一些故障。

以下是一些常见故障及其排除方法：-仪器无法开机：检查电池是否已经充满电，尝试更换电池或连接电源适配器。

-测量结果异常：检查是否有外界干扰，如强磁场等；检查是否操作错误，如未正确对准目标等。

第六章维修与保修结语。

苏州一光 RTS632A OTS632A中文数字键全站仪 说明书


IEC60825-1:2001)做好控制。 下面是有关标准的主要部分的解释： Class 3R 级激光产品在室外和建筑工地使用(免棱镜测 量)。 a 只有经过相关培训和认证的人方可以安装、 调试和操作此 类激光设备。 b 在使用区域范围内设立相应激光警告标志。 c 要防止任何人用眼睛直视激光束或使用光学仪器观看激 光束。 d 为了防止激光对人的损害， 在工作路线的末端应挡住激光 束。在激光束穿过限制区域(有害距离 )内，有人活动时必 须终止激光束。 e 激光束的通过路线必须设置在高于或低于人的视线。 f 激光产品在不用时，妥善保管存放，未经认证的人不得使 用。 g 要防止激光束无意间照射如平面镜、金属表面、窗户等， 特别要小心如平面镜、凹面镜的表面。
注意事项：
1、日光下测量时应避免将物镜直接对准太阳。建议使用太 阳滤光镜以减弱这一影响。 2、 避免在高温和低温下存放仪器及在温度骤变时使用仪器。 3、仪器不使用时，应将其装入箱内，置于通风干燥处，并 注意防震、防尘和防潮。 4、若仪器工作处的温度与存放处的温度差异太大，应先将 仪器留在箱内，直至适应环境温度后取出仪器使用，以获得 良好的精度。 5、若仪器长期不使用，应将电池卸下分开存放。并且电池 应每月充电一次，以延长电池的寿命。 6、运输仪器时应将其装于箱内，运输过程中要小心，避免 挤压、 碰撞和剧烈震动。 长途运输最好在箱子周围使用软垫。 7、架设仪器时，尽可能使用优质木脚架以保证测量稳定性 提高测量精度。 8、仪器使用完毕后，应用绒布或毛刷清除仪器表面灰尘。 仪器被雨水淋湿后，切勿通电开机，应用干净软布擦干并在 通风处放一段时间，使仪器充分干燥后再使用或装箱。 9、作业前应仔细全面检查仪器，确定仪器各项指标、功能、 电源、初始设置和改正参数均符合要求时再进行作业。 10、若发现仪器功能异常，非专业维修人员不可擅自拆开仪 器，以免发生不必要的损坏。 11、免棱镜型OTS632A全站仪发射光是激光，使用时不能对 准眼睛直射。 12、在仪器进行距离测量的时候，请务必保持物镜的清洁， 否则会对精度造成一定的影响， 应用脱脂棉或镜头纸轻轻擦 净，切不可用其它物品擦拭。

全站仪使用说明PPT幻灯片课件


贮 15000点数据大容量内存,
并可以方便地进行内存管理，可
自动记录各种测量数据（角度数
据、距离数据、坐标数据、测站
数据），采用开放的通讯方式，
可直接与计算机进行双向数据传
输。
Hale Waihona Puke 113．仪器功能介绍• 还具有丰富的测量应用程序，可 进行坐标测量、放样测量、后方 交会、对边测量、悬高测量、面 积计算、偏心测量、角度复测、 直线放样、道路测量，可满足不 同专业测量的要求。
入充电器（注意电极方向），确保电极 接触
• 良好。充电指示灯显示红色，开始充电。 • （3） 充电时间约6个小时，电池充满后，
指示灯变为绿色。
• （4） 电池充满后，先拔下充电器的插 头，再将电池从充电器上取下。
25
5．电池的使用及维护：
• 5.2注意事项 • （1） 仪器不使用时应将电池卸下。 • （2） 卸下电池前务必先关闭电源。 • （3） 在安装或卸下电池前注意防
• (4)按【 】 确定选取
退出。
21
22
23
5．电池的使用及维护：
• 本仪器使用专用充电电池组和充电 器，电池组电压7.2V,容量为 3500mA,测量前请将电池充足。在 使用充电电池及充电器前，请仔细 阅读有关使用说明。
• 5.1充电步骤
24
5．电池的使用及维护：
• （1） 将电池盒连接充电器。 • （2） 接通充电器电源，将充电电池插
1
1.安全操作注意事项
• 一般情况 • l 禁止在高粉尘、无良好排风设备或靠
近易燃物品环境下使用仪器，以免发 • 生意外。 • l 禁止自行拆卸和重装仪器，以免引起
意外事故。 • l 禁止直接用望远镜观察太阳，以免造
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
dHD=表示对准放样点相差的水平距离=实测平距—计算平距
2
已知两点测第三点坐标，先输入测站点坐标，再输入后视点坐 标，输入和上面一样，按放样键，按坐标键一直确认键等显示屏出现 极差坐标、下点…..按极差键,按测距键按坐标就是坐标,下一点,转动望 远镜,对准棱镜,按测距就是坐标
图纸坐标东西为 Y,南北为 X
1
在电脑上东西为 X,南北为 Y DHR:表示对准放样点仪器应转动的水平角站仪使用说明
1、 开机 2、 转动望眼镜 3、 按 MENu(菜单键) 4、 按放样键再按确认键 5、 按测站设置 F1 6、 按坐标 F3 7、 按输入 F1 先输入N=X E=Y 输好按确认键,一直按确认键等后视
点设置出来后按后视点设置F2 按坐标F3,按输入 F,先输入 N=X 再 输 入 E=Y 输入好后按确认键,一直按确定键等显示屏出现照准是否? 按是即可 F3 放样键设置出来。 8、 按放样键 F3 先输入 N=X 后输入 E=Y 一直按确认键等显示屏上 出现极差、坐标、下点再按极差键然后转动望远镜到零，显示屏上 就出现测距、模式、坐标、下点（负的往后，正的往前）再按测距 到零，方向对准就好了。
