全站仪的说明书全站仪的说明书篇一：全站仪使用手册,全站仪说明书4．1仪器部件名称提柄粗瞄准器物镜光学对点器键盘脚螺旋三角基座制动控制杆望远镜调焦环垂直制动微动手轮数据通讯插口基座7．架设仪器注意：整平仪器前应先装上电池，因为装上电池后仪器会发生微小的倾斜。

（1）将三脚架打开,伸长到适当高度，拧紧三个固定螺丝。

（2）将仪器安装在三脚架上，然后拧紧连接螺丝。

（3）利用圆水准器粗略整平仪器①旋转两个脚螺旋A、B,使圆水准器气泡移到与上述两个脚螺旋连线垂直的水泡中心线上。

②旋转脚螺旋C，使圆水准器气泡居中。

（4）利用长水准器精确整平仪器：①松开水平制动螺旋，水平旋转仪器使长水准器平行于某一对脚螺旋的连线AB，旋转A、B两个脚螺旋使长水准器气泡居②将仪器绕竖轴旋转90°(100g)，旋转第三个脚C,使长水准器管气泡居中，再次旋转90°(100g)，重复①、②步骤，直至四个位置处的准器管气泡始终居中为止。

（5）利用光学对点器对中：调节光学对点器的目镜，看清对点器分划板。

开三角架上的中心手把，轻移仪器，光学对点器的中心标志对准测站注意：尽量平移仪器，不要让仪器架头上有转动，以尽量减少气泡的移。

（6）最后精确整平仪器按第（4）步精确整平仪器，直到仪器转到任何位置时，长水准器气泡始终居中为止，最后拧紧中心手把。

旋角螺旋A角螺旋B 角螺旋C中。

螺旋长水松使点。

在偏8．调焦与照准注意：照准时如有强烈阳光直接进入物镜可能会造成仪器功能失灵，此时应使用物镜遮光罩。

? 当改变盘位观测时，用十字丝同一位置照准目标。

（1）目镜调焦：用望远镜观察一明亮无地物的背景。

将目镜顺时针旋到底，再逆时针慢慢旋转至十字丝成像最清晰（目镜调焦不需要经常进行）。

（2）照准目标：松开垂直和水平制动手轮，用粗瞄准器照准目标使其进入视场后固紧两制动手轮。

（3）物镜调焦：旋转望远镜调焦环至目标成像最清晰。

用垂直和水平微动手轮使十字丝精确照准目标。

科力达全站仪说明书科力达全站仪说明书一、产品概述科力达全站仪是一种高精度的测量仪器，广泛应用于建筑、土地测量、道路施工和工业测量等领域。

该仪器具有高精度、高速度、高稳定性等特点，能够快速准确地进行测量和数据处理。

二、产品结构科力达全站仪由以下几个部分组成：1. 主机：主要包括显示屏、键盘、内存卡插槽等部分。

2. 望远镜：主要用于观察目标点和进行测量。

3. 三角架：用于支撑主机和望远镜。

4. 测杆：用于确定目标点的位置。

5. 电池：为主机提供电源。

三、使用方法1. 安装三角架：将三角架展开并将其腿伸直，然后将其固定在地面上。

注意要使三角架水平放置以保证测量的准确性。

2. 安装主机和望远镜：将主机安装在三角架上，并通过调节螺旋钮使其水平放置。

然后安装望远镜并将其调整到适当的高度和方向。

3. 连接测杆：将测杆插入目标点，并通过观察望远镜中的交叉线确定其位置。

然后通过调节三角架上的螺旋钮使测杆垂直于地面。

4. 进行测量：通过在主机上输入相应的参数，可以进行各种类型的测量。

在进行测量时，需要保持稳定并避免外界干扰。

5. 数据处理：科力达全站仪可以将测量数据存储在内存卡中，并可以通过计算机软件进行处理和分析。

四、注意事项1. 使用前请仔细阅读本说明书，并按照说明操作。

2. 在使用过程中，请保持设备干燥、清洁和防尘。

3. 在进行测量时，请避免强烈的阳光直射和强风天气。

4. 请勿将设备暴露在高温或低温环境下，以免影响其性能和寿命。

5. 请勿将设备撞击或摔落，以免造成损坏或影响其精度。

6. 请勿对设备进行拆卸或维修，以免影响其性能和安全性。

五、维护保养1. 定期清洁设备并进行润滑，以保证其正常运转。

2. 定期校准设备，并进行必要的维修和更换部件。

3. 在长时间不使用时，请将设备存放在干燥、通风、防尘的环境中，并定期进行充电。

4. 请勿长时间存放电池，以免影响其寿命。

六、故障排除1. 若出现测量误差较大的情况，请检查设备是否水平放置，目标点是否垂直于地面，以及是否受到外界干扰等因素。

全站仪操作简要说明书
一、数据采集
1、开机画面
2、选择“MENU
3、选择“F1”键后显示以下界面
4、选择“F1”键输入文件名或者选择“F2”调用已经存在的文件如果选“F1”,输入文件名后直接回车即可
5、上一步完成之后出现以下界面
6、选择“F1”出现以下界面
7、选择“F1”输入“点号”，回车之后回到“6”
8、将光标移动到“仪高”选项，选择“F1”输入“仪高”之后回到
9、选择“F4”之后出现以下界面
10、选“F1”输入点号之后，选择“F3”出现下面界面
11、分别输入“NEZ”之后，回来以下界面
12、按“F3”之后回到以下界面
13、选择“F2”之后出现以下界面
14、分别输入后视点点号和镜高之后选择“F4”键，出现以下界面
15、选择“F3”键，出现以下界面
16、分别输入“NE”坐标之后，按回车键，出现以下界面
17、选择“F3”键，出现以下界面
18、选择“F1”,选择之后提示是否照准界面，照准后视点后，选择“F3”是，回到界面
19、选择“F3”,出现以下界面
20、照准待测点之后选“F3”,依次测量所有需要测量的点。

二、坐标放样
坐标放样定向过程与“数据采集”前18步相同
完成定向之后，回到以下界面
选择“F3”，出现以下界面
选择“F3”，出现以下界面
分别输入“NEZ”三维坐标，按回车键，出现以下界面
输入镜高后按回车键出现以下界面
选择“F1”,出现以下界面
将dHR显示的角值转到0度0分0秒，将棱镜立于仪器所指方向上，按“F1”出列界面
移动棱镜位置，直到dHD显示的值显示至0m的时候就可以定点位了。

全站仪使用指导书1. 全站仪安装到三角架上，一只手紧握全站仪上方提手，用另一只手旋紧三角架锁母与全站仪联接，在完成旋紧动作前手不要离开全站仪提手。

三角架必需带安全装置。

2. 全站仪开关机：按住全站仪显示屏开关上方一个键即可开机，同时按开关上下两个键即关机。

3. 手操器开关：按手操器开关键即可完成开，当短时间不用时按一下即进入待机状态；按住开关键2秒钟左右会出现一个对画框：当长时间不用时，按Power off 键即可实现长时间关机。

当系统出现故障时按Reset 键即实现系统重新启动。

当进行系统重新启动时，会出现：如下对画框：按OK 键进行系统重装（一般情况下，不要进行系统重装！），按Cancel 键即退出重装。

4. 单击Start 键出现3DimObserverV4或在Promgrams 文件夹中找到3DimObserverV4程序，单击后进入操作程序。

5. 选择English(en)进行语言选择，点键进入操作界面。

按single sheet 栏，出现如下菜单：如果是有靶标则选择第一栏，如无靶标则选择第二栏。

其它用的较少。

6.坐标系统建立：点击测出第一点，点击测出第二点；点击下方键选则中的下拉菜单中的键进入新界面：点击进入以下界面。

点击选择点1和点2做为X轴上的两点，点进入点击选择点1做为坐标圆点，点入以下界面。

7.自动寻找已经测量的点：选中已测量的点的名称，点击键，点下拉菜单中的，再点下接菜单中的全站仪将自动旋转找到该测量点。

8.移位测量：将全站仪移位，重新调整水平；点击键，点下拉菜单中的进入以下界面；左边一栏为移动前所测点，右边栏为移位后所测点。

点左边的点然后点击OK 回到原先界面，全站仪移位完成。

移位检测：选择原先测过的点，点击，再点下接菜单中的全站仪将自动旋转找到该测量点，重新测量并检查该坐标数据，与移位前测量数量相同，证明全站仪移位后各点坐标数据不变，证明移位成功；可以找正其它点。

9.根据已知坐标数据，使用全站仪自动找出所需坐标点的实际位置。

篇一：通用全站仪使用说明书内容简介:本指导书内容分为三个部分：1、topcon gts-300系列全站仪操作使用指南。

2、pentax pts-v全站仪操作使用简介。

3、topcon gts-312全站仪操作使用简介。

topcon gts-300系列全站仪操作使用指南编写: 王劲松广东交通职业技术学院2003年9月topcon gts-312全站仪的使用一、仪器外观和功能说明1.仪器外观图1：gts-312全站仪外观及各部件名称2.面板上按键功能——进入坐标测量模式键。

◢——进入距离测量模式键。

ang——进入角度测量模式键。

menu——进入主菜单测量模式键。

esc——用于中断正在进行的操作，退回到上一级菜单。

power——电源开关键——光标左右移动键▲▼——光标上下移动、翻屏键f1、f2、f3、f4——软功能键，分别对应显示屏上相应位置显示的命令。

3.显示屏上显示符号的含义v——竖盘读数；hr——水平读盘读数（右向计数）；hl——水平读盘读数（左向计数）；hd——水平距离；vd——仪器望远镜至棱镜间高差；sd——斜距；*——正在测距；n——北坐标，相当于x；e——东坐标，相当于y；z——天顶方向坐标，相当于高程h。

二、角度测量模式功能：按ang键进入，可进行水平角、竖直角测量，倾斜改正开关设置。

f1 oset ：设置水平读数为。

f2 hold ：锁定水平读数。

第1页 f3 hset ：设置任意大小的水平读数。

f4 p1↓：进入第2页。

f1 tilt ：设置倾斜改正开关。

第2页 f2 rep ：复测法。

f3 v% ：竖直角用百分数显示。

f4 p2↓：进入第3页。

f1 h-bz：仪器每转动水平角90°时，是否要蜂鸣声。

f2 r/l ：右向水平读数hr/左向水平读数hl切换，一般用hr。

第3页 f3 cmps ：天顶距v/竖直角cmps的切换，一般取v。

f4 p3↓：进入第1页。

三、距离测量模式功能：先按◢键进入，可进行水平角、竖直角、斜距、平距、高差测量及psm、ppm、距离单位等设置。

全站仪使用说明全站仪使用说明一、产品概述全站仪是一种用于测量和定位的高精度仪器，在土木工程、建筑工程、测量工程等领域被广泛应用。

本文档旨在为用户提供全站仪的详细使用说明，以便能够充分利用该仪器进行测量工作。

二、安全注意事项1：在使用全站仪时，请确保周围环境安全，避免发生人员伤害或设备损坏的事故。

2：请按照使用说明书中的要求正确操作全站仪，不要随意更改设置或进行未经许可的修复。

3：使用全站仪前，请检查电池电量，确保电量充足。

4：在测量过程中，注意仪器的稳定性，防止仪器倾倒或摔落。

5：尽量避免将全站仪暴露在高温、潮湿或腐蚀性环境中，以保证其正常工作。

三、产品组成及功能介绍1：全站仪组成：a：主机：包含显示屏、控制面板、电池等主要元件。

b：三脚架：支撑全站仪并保持其稳定。

c：支杆：连接主机和三脚架，使全站仪高度可调。

d：遥控器：用于远程操作全站仪。

2：功能介绍：a：视野范围：全站仪的视野范围决定了其能够测量的范围。

b：视野放大倍数：视野放大倍数越大，可见范围越广。

c：自动水平检测：全站仪具备自动水平检测功能，可以自动调整仪器水平。

d：数据存储：全站仪可以将测量数据存储在内部存储器或外部存储设备中。

e：数据传输：全站仪可以通过蓝牙或USB接口与计算机进行数据传输。

四、使用流程1：准备工作：a：安装三脚架：将三脚架搭建好，并调整好高度。

b：安装全站仪：将全站仪安装在三脚架上，并调整好水平。

c：调试：打开全站仪，进行自动水平检测，并校准仪器。

2：测量操作：a：设定测量参数：根据实际需求，在全站仪的控制面板或遥控器上设定相应的测量参数。

b：定位：通过望远镜观察目标点，并调整全站仪的位置，使目标点位于准直十字线中心。

c：测量：按下相应的测量按钮，全站仪将自动测量目标点的坐标数据。

d：存储数据：根据需要，将测量得到的数据存储到内部存储器或外部存储设备中。

五、故障排除在使用全站仪过程中，可能会遇到以下故障情况：1：显示异常：如果全站仪的显示屏出现异常，可以尝试重新启动或更换电池。

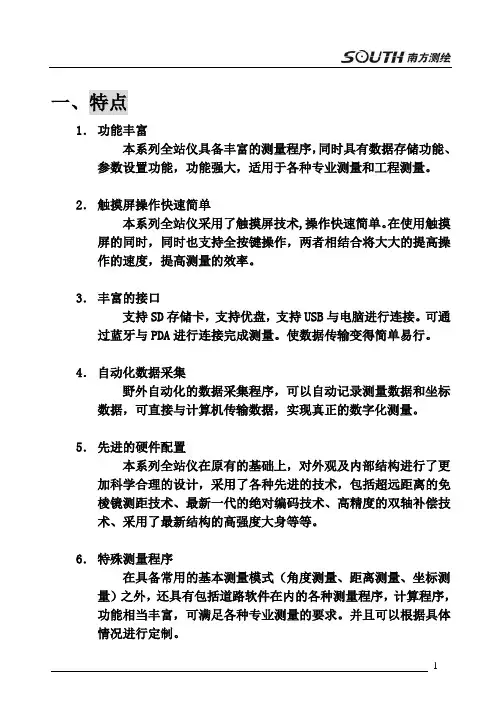

一、特点1．功能丰富本系列全站仪具备丰富的测量程序，同时具有数据存储功能、参数设置功能，功能强大，适用于各种专业测量和工程测量。

2．触摸屏操作快速简单本系列全站仪采用了触摸屏技术,操作快速简单。

在使用触摸屏的同时，同时也支持全按键操作，两者相结合将大大的提高操作的速度，提高测量的效率。

3．丰富的接口支持SD存储卡，支持优盘，支持USB与电脑进行连接。

可通过蓝牙与PDA进行连接完成测量。

使数据传输变得简单易行。

4．自动化数据采集野外自动化的数据采集程序，可以自动记录测量数据和坐标数据，可直接与计算机传输数据，实现真正的数字化测量。

5．先进的硬件配置本系列全站仪在原有的基础上，对外观及内部结构进行了更加科学合理的设计，采用了各种先进的技术，包括超远距离的免棱镜测距技术、最新一代的绝对编码技术、高精度的双轴补偿技术、采用了最新结构的高强度大身等等。

6．特殊测量程序在具备常用的基本测量模式（角度测量、距离测量、坐标测量）之外，还具有包括道路软件在内的各种测量程序，计算程序，功能相当丰富，可满足各种专业测量的要求。

并且可以根据具体情况进行定制。

7. 方便的操作界面和菜单本系列全站仪采用了全新的界面，一般情况下只设有二级菜单，大大加快了进入功能程序的速度。

二、预备事项2.1预防事项1．日光下测量应避免将物镜直接瞄准太阳。

若在太阳下作业应安装滤光镜。

2．避免在高温和低温下存放仪器，亦应避免温度骤变（使用时气温变化除外）。

3．仪器不使用时，应将其装入箱内，置于干燥处，注意防震、防尘和防潮。

4．若仪器工作处的温度与存放处的温度差异太大，应先将仪器留在箱内，直至它适应环境温度后再使用仪器。

5．仪器长期不使用时，应将仪器上的电池卸下分开存放。

电池应每月充电一次。

6．仪器运输应将仪器装于箱内进行，运输时应小心避免挤压、碰撞和剧烈震动，长途运输最好在箱子周围使用软垫。

7．仪器安装至三脚架或拆卸时，要一只手先握住仪器，以防仪器跌落。

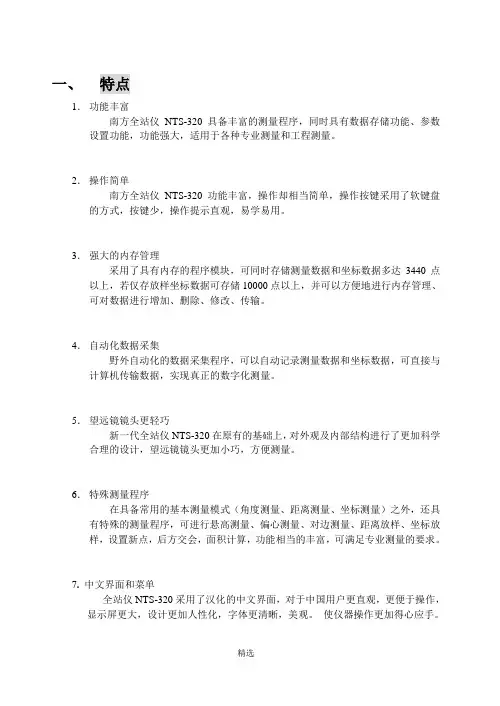

一、特点1．功能丰富南方全站仪NTS-320 具备丰富的测量程序，同时具有数据存储功能、参数设置功能，功能强大，适用于各种专业测量和工程测量。

2．操作简单南方全站仪NTS-320 功能丰富，操作却相当简单，操作按键采用了软键盘的方式，按键少，操作提示直观，易学易用。

3．强大的内存管理采用了具有内存的程序模块，可同时存储测量数据和坐标数据多达3440点以上，若仅存放样坐标数据可存储10000点以上，并可以方便地进行内存管理、可对数据进行增加、删除、修改、传输。

4．自动化数据采集野外自动化的数据采集程序，可以自动记录测量数据和坐标数据，可直接与计算机传输数据，实现真正的数字化测量。

5．望远镜镜头更轻巧新一代全站仪NTS-320在原有的基础上，对外观及内部结构进行了更加科学合理的设计，望远镜镜头更加小巧，方便测量。

6．特殊测量程序在具备常用的基本测量模式（角度测量、距离测量、坐标测量）之外，还具有特殊的测量程序，可进行悬高测量、偏心测量、对边测量、距离放样、坐标放样，设置新点，后方交会，面积计算，功能相当的丰富，可满足专业测量的要求。

7. 中文界面和菜单全站仪NTS-320采用了汉化的中文界面，对于中国用户更直观，更便于操作，显示屏更大，设计更加人性化，字体更清晰，美观。

使仪器操作更加得心应手。

精选二、预备事项2.1预防事项1．日光下测量应避免将物镜直接瞄准太阳。

若在太阳下作业应安装滤光器。

2．避免在高温和低温下存放仪器，亦应避免温度骤变（使用时气温变化除外）。

3．仪器不使用时，应将其装入箱内，置于干燥处，注意防震、防尘和防潮。

4．若仪器工作处的温度与存放处的温度差异太大，应先将仪器留在箱内，直至它适应环境温度后再使用仪器。

5．仪器长期不使用时，应将仪器上的电池卸下分开存放。

电池应每月充电一次。

6．仪器运输应将仪器装于箱内进行，运输时应小心避免挤压、碰撞和剧烈震动，长途运输最好在箱子周围使用软垫。

7．仪器安装至三脚架或拆卸时，要一只手先握住仪器，以防仪器跌落。

一，仪器界面简介刚开机的界面变换为中文界面选择5.config 后出现选择3. General Settings …..选择4. Language我们的仪器只有2种语言，用方向键向下选择CHINESE_SIMPLIFIDE 按F1 CONT出现选择F4 OK. 后关机重新启动就是中文菜单，如下重起菜单按F6 YES ---仪器关机二中文菜单简介二，仪器设置在仪器主菜单选择管理菜单进入左下图选择 5 。

配置集需要察看默认配置集就在相应的项目上用上下选择项目按F3 编辑，同F2 新建以下为建立新的工作方式按F2——新建，如右上图，输入配置集名称，描述，创建者可不输按。

后按出现菜单按出现菜单用上下选择后按后出现菜单运用将上图更改为下图的内容按键会依次出现以下菜单，并更改为下图单位按出现菜单按出现更改显示面板，可将显示面板更改为个人爱好按出现菜单，以下的菜单不需要更改。

按出现菜单，以下的菜单不需要更改。

设置Id 模板，用导航键的上下键选择要配置ID 模板的栏（点、线、面栏）。

按ENTER 键进入ID 模板库。

F2（增加）创建一个新的ID 模板。

栏输入ID 模板名称，“增量方式”点号的自动增加方式，仅仅数字就是点、线、面的首次编号的最后一位必须是数字。

字符数字就是自动增量可以是字符也可以是数字。

“增量”输入增量的大小，缺省值为“1”，如：增量方式为数字，首点为A1，即记录首点后点号自动变为A2。

如果增量方式为数字字符，看首点末位是数字还是字母，如首点为A，记录首点后点号自动变为B。

“光标位置”测量点时在ID 栏按ENTER 键时光标所在位置按出现菜单，以下的菜单可以改正，根据不同工区进行更改。

如下图如上图，本项设置主要设置气象改正参数、几何改正参数和折光差改正参数，一般地对距离改正，只进行气象改正PPM，而将几何改正、投影改正PPM 设为0。

对高差进行折光差改正。

温度：测距时测站大气温度，大气压：测距时测站大气压，相对湿度: 测距时大气相对湿度大气ppm: 大气ppm 的自动计算值，也可强制输入。

rts102l全站仪说明书
1、电池盒更换。

（1）电池安装：将随机电池盒的底部突起卡入主机，按住电池盒顶部的弹块并向仪器方向推，真至电池盒卡入位置为止，然后放开弹块。

（2）电池拆卸：向下按住弹块卸下电池。

（3）电池容量的确定：液晶屏的右边显示一节电池中间黑色填充越多，则表示电池容量越足，如果黑色填充很少已接近底部，则表示电池需要充电。

电池工作时间见技术参数P90。

2、电池盒充电。

（1）充电：将充电器插头连接220V交流电源，充电器黄绿灯亮，将电池盒插入充电器，充电器黄绿、红灯同时亮，此时表示正在进行充电，充电结束后红灯灭，只有黄绿灯亮，表示充电完成。

充电时间一般为3小时左右。

（2）放电后充电：将电池盒插入充电器，两个灯都亮,将充电器上黄色按钮按一次，红灯灭，同时黄绿灯会显出红光，表示正进行放电，放电结束后会自动转到充电状态。

建议用户用此模式进行充电，以延长电池寿命。

全站仪由照准部、基座、水平度盘等部分组成采用编码度盘或光栅度盘读数方式为电子显示。

有功能操作键及电源还配有数据通信接口。

全站仪的使用1测量前的准备工作1电池的安装注意测量前电池需充足电①把电池盒底部的导块插入装电池的导孔。

②按电池盒的顶部直至听到“咔嚓”响声。

③向下按解锁钮取出电池。

2仪器的安置。

①在实验场地上选择一点作为测站另外两点作为观测点。

②将全站仪安置于点对中、整平。

③在两点分别安置棱镜。

3竖直度盘和水平度盘指标的设置。

①直度盘指标设置。

②松开竖直度盘制动钮将望远镜纵转一周望远镜③处于盘左当物镜穿过水平面时竖直度盘指标即④已设置。

随即听见一声鸣响并显示出竖直角。

⑤②水平度盘指标设置。

⑥松开水平制动螺旋旋转照准部360水平度盘指⑦标即自动设置。

随即一声鸣响同时显示水平角。

至⑧此竖直度盘和水平度盘指标已设置完毕。

注意每⑨当打开仪器电源时必须重新设置和的指标。

⑩4调焦与照准目标。

⑪操作步骤与一般经纬仪相同注意消除视差。

⑫2角度测量⑬1首先从显示屏上确定是否处于角度测量模式⑭如果不是则按操作转换为距离模式。

⑮2盘左瞄准左目标A,按置零键使水平度盘读数⑯显示为0°00′00〃顺时针旋转照准部瞄准右目⑰标B读取显示读数。

⑱3同样方法可以进行盘右观测。

⑲4如果测竖直角可在读取水平度盘的同时读取⑳竖盘的显示读数。

213距离测量221首先从显示屏上确定是否处于距离测量模式23如果不是则按操作键转换为坐标模式。

242照准棱镜中心这时显示屏上能显示箭头前进25的动画前进结束则完成坐标测量得出距离HD为26水平距离VD为倾斜距离。

274坐标测量281首先从显示屏上确定是否处于坐标测量模式29如果不是则按操作键转换为坐标模式。

302输入本站点O点及后视点坐标以及仪器高、31棱镜高。

323瞄准棱镜中心这时显示屏上能显示箭头前进33的动画前进结束则完成坐标测量得出点的坐标34三、全站仪的操作与使用35不同型号的全站仪其具体操作方法会有较大的差异。

科力达全站仪说明书一、产品概述科力达全站仪是一种高精度、多功能的测量仪器，广泛应用于工程测量、地形测绘、建筑施工等领域。

它集电子经纬仪、光电测距仪和微处理器于一体，能够快速、准确地测量角度、距离和高差等参数，并通过内置的软件进行数据处理和成果输出。

二、主要部件及功能1、望远镜用于瞄准目标，具有放大功能，可清晰观测远距离目标。

调节目镜和物镜可获得清晰的图像。

2、操作面板包含各种按键和显示屏，用于设置测量模式、输入数据、查看测量结果等操作。

3、电池仓安装电池，为全站仪提供电源。

4、数据接口用于连接外部设备，如电脑，以便传输测量数据。

用于整平仪器，确保测量精度。

三、测量功能1、角度测量能够精确测量水平角和垂直角，测量精度可达几秒。

2、距离测量采用光电测距技术，可测量短距离和长距离，测量范围根据型号不同有所差异。

3、高差测量通过测量垂直角和距离，计算两点之间的高差。

4、坐标测量结合已知点的坐标，测量未知点的坐标。

四、操作步骤1、安置仪器选择平坦、坚实的地面，将三脚架打开并调整高度大致水平。

将全站仪安装在三脚架上，通过调节脚螺旋使仪器大致整平。

2、对中打开激光对中器，使仪器中心与测量点中心重合。

转动脚螺旋，使水准器气泡居中，完成精确整平。

4、开机按下电源键，等待仪器初始化完成。

5、设置参数根据测量任务，设置测量模式、单位、精度等参数。

6、瞄准目标通过望远镜瞄准目标，使用制动螺旋固定仪器。

7、测量按下测量键，获取测量数据。

8、记录数据将测量数据记录在仪器内存或外部设备中。

五、数据处理与存储1、数据处理仪器内置的数据处理软件能够自动计算角度、距离、高差等参数，并进行误差修正。

2、数据存储测量数据可以存储在仪器内部的存储器中，也可以通过数据接口传输到外部设备，如电脑，以便进一步处理和分析。

六、注意事项1、仪器使用前应进行检查，确保各部件完好，电池电量充足。

2、在测量过程中，应避免仪器受到震动和碰撞。

3、测量时应注意环境条件，如避免在强风、高温、潮湿等恶劣环境下作业。

全站仪使用说明书1. 引言1.1 目的本文档旨在提供一份详细的全站仪使用说明，以帮助用户正确、高效地操作和利用该设备。

1.2 范围此文档适用于所有型号和品牌的全站仪。

其中包括但不限于以下内容：- 全站仪基本知识介绍；- 全站仪组件及其功能解析；- 使用前准备工作指南；- 操作步骤与技巧分享。

2. 全站仪基础知识介绍在开始正式学习如何操作和使用全场景之前，我们先来了解一些关键概念和术语：2.1 定义：a) 全球定位系统（GPS）: 是一个由24颗卫星构成并通过人造卫星进行运行管理，并能够为世界上任意位置提供精确时间信息及三个空间坐标值(X, Y, Z)，从而实现对物体或者事件追踹跟踏等目标要求；b) 测量误差：测量结果与真实值之间存在偏离程度，在测量过程中会产生各种因素导致误差出现；3. 全站仪组件及其功能解析3.1 主机部分：a) 显示屏：用于显示测量结果、菜单选项和其他相关信息；b) 操作按钮：包括开关、导航键等，用于控制全站仪的各种操作；3.2 基座与三脚架：a）基座是支撑全站仪主体并提供稳定平台的设备。

它通常由金属材料构成，并具有可调节高度以适应不同工作环境需求。

4. 使用前准备工作指南在开始使用全场景之前，请确保您已经完成以下准备工作：- 确认电池充足或连接外部电源；- 安装合适尺寸的存储卡（如需要保存数据）;5. 操作步骤与技巧分享6．附件本文档涉及到一些辅助资料，这些文件可以帮助用户更好地理解和运用所述内容。

7．法律名词及注释- GPS: Global Positioning System, 卫星定位系统.- 测量误差: Measurement Error, 是实际值与测得数值间存在偏离程度.。

电子全站仪（30系列）操作手册适用型号：SET230R/R3 SET330R/R3 SET530R/R3 SET630R一、注意事项（2）1．第一次使用仪器前，应松开底座开关钮上的紧固螺母；2．禁止带三脚架一起搬动仪器；3．取电池前一定要关断电源；4．激光束不能对着人，有害，更不能从目镜去看；5．仪器每天用完入箱前，应取出电池。

`二、基本操作（5）1．基本键操作（5.1）·开关电源按{ON}：电源开；按住{ON}再按{灯}：电源关。

·开关屏幕按{灯}，屏幕背景灯亮灭；按住{灯}直到滴滴响声，开关激光束。

·软键操作（软键指在屏幕内底部的键）按{F1}-{F4}，选择需要的软键；{FUNC}键用于在测量方式[MEAS]状态下的屏幕翻页（当多于4个软键时）；·输入字母和数字{F1}-{F4}：输入分布在软键上的数字和字母；{FUNC}：翻页找你需要的字母、数字；（按住一会儿）回上页；连续按，往前翻。

{BS}：删除左侧字母数字；{ESC}：取消输入数据；{SFT}：选择的接收靶类型显示；{←}：（回车）接受输入的数据。

·选择键{▲}/{▼}:光标上下移动；{＜}{＞}：左右移动光标/其它选择；{←}: 确认选择；·模式转换[CNFG]：（软键）从主屏模式到设置（Configuration）模式；[MEAS]：从主屏模式到测量（Measure）模式；[MEM]：从主屏模式到内存存储（Memory）模式；{ESC}：从各状态返回到主屏状态。

·其它操作{ESC}：返回上一屏。

2．屏幕功能距离：S：斜距；H：水平距；V：参考高度；竖向角度：ZA：天顶角（Z=0）；VA：竖向角（H=0/H=±90）；水平角度：按[R/L]转换状态：HAR：水平右转；HAL：水平左传；按[◢SHV]，转换“S，ZA，H”，到“S，H，V”。

3．开机程序（9）开机后，仪器自检。

全站仪使用说明范文一、产品概述全站仪是一种测量仪器设备，主要用于测量地面的坐标、高度、角度等参数。

它由主机、三脚架、测量棒等组成，通常应用于土木工程、建筑工程、道路工程等领域。

二、产品特点1. 高精度：全站仪采用先进的测量技术，可以实现高精度测量，在0.5mm内。

2.多功能：全站仪具备多种测量模式，可以进行坐标测量、高程测量、角度测量、航向测量等。

3.高效操作：全站仪采用触摸屏设计，操作简单方便，用户只需简单操作即可完成测量工作。

4.防护性能：全站仪具备防水、防尘、耐震性能，能适应各种复杂的环境条件。

三、使用方法1.设置基准点：在使用全站仪进行测量之前，需要先设置基准点。

将主机平放在基准点上，打开仪器电源，进入设置基准点的模式。

按照屏幕上的指引进行操作，完成基准点的设置。

2.测量坐标：选择坐标测量模式，将全站仪对准目标点，观测目标点的坐标数值。

将目标点的坐标输入主机，并保存。

按照同样的方法，完成所需测量的所有点。

3.测量高程：选择高程测量模式，将全站仪对准目标点，观测目标点的高程数值。

将目标点的高程输入主机，并保存。

按照同样的方法，完成所需测量的所有点。

4.测量角度：选择角度测量模式，将全站仪对准两个目标点，观测两个目标点的连线和水平面之间的角度。

将角度数值输入主机，并保存。

按照同样的方法，完成所需测量的所有点。

5.航向测量：选择航向测量模式，将全站仪对准目标点，观测测量棒上方的目标点，并记录航向角度。

将角度数值输入主机，并保存。

按照同样的方法，完成所需测量的所有点。

四、注意事项1.使用之前，请确认全站仪的电池是否充电，以免在测量过程中耽误时间。

2.在使用过程中，应尽量避免全站仪的震动、碰撞，以免影响测量精度。

3.操作时，请保持双手干燥，以免因手部滑动影响测量准确性。

4.在使用过程中，应注意观察全站仪显示屏上的提示信息，按照提示进行操作。

5.使用完毕后，请将全站仪放置在干燥、通风的地方，以免出现损坏或故障。

全站仪使用说明书全站仪使用说明书一、仪器部件名称二、基本操作2.1 键盘基本操作在阅读后续各种测量相关章节前，请先熟悉本章介绍的基本键操作。

● 开机与关机（ON）开机（ON）（按住1 秒左右）关机● 显示屏和键盘的背光打开与关闭打开或关闭屏幕、键盘、分划板的背光● 目标类型切换仅当屏幕显示目标符号（例如：）时，可以切换目标类型。

{SHIFT} 进行目标类型（棱镜/反射片/无棱镜）的切换● 激光指向/导向光打开与关闭（按下并保持，直到听到一声响，打开或关闭激光指向/导向光。

● 软键操作软键对应功能显示在屏幕底行。

{F1}～{F4} 选取软键对应功能{FUNC} 切换测量模式的显示页面（翻页）（当多于4 个软键时）● 字母/数字输入{SHIFT} 在数字或字母输入模式间进行切换{0}～{9} 在数字输入模式下，输入按键上的数字。

在字母输入模式下，输入按键上方的字符。

{.}/{±} 在数字输入模式下，输入小数点或正负号。

在字母输入模式下，输入按键上方的字符。

{►}/{◄} 左右移动光标/选择其他选项{ESC} 取消输入的数据{B.S.} 删除左边字符{ENT} 选择/接受输入的字符/值示例：在作业名字段内输入作业名称“JOB M”（1）按{SHIFT}键，进入字母输入模式屏幕右侧显示“A”表示处在字母输入模式。

（2）按{4}键，显示字母“J”。

（3）按三次{5}键，显示字母“O”。

（4）按两次{7}键，显示字母“B”。

（5）按{►}键，输入一个空格。

（6）按一次{5}键，显示字母“M”。

按{ENT}键完成输入。

●选择项目{▲}/{▼} 上下移动光标{◄}/{►} 左右移动光标/选择其他选项{ENT} 接受选项示例：选择反射器类型（1）在测量模式第2 页菜单下，按[EDM]键。

（2）按{▲}或{▼}键,将光标移至“反射器”。

（3）利用{◄}或{►}键，选取目标类型选项。

在“棱镜”、“反射片”和“无棱镜”之间切换。

全站仪使用说明范文全站仪是一种用于测量地面上的各种参数的仪器，包括地形高程、水平度、测距、测角等。

它的主要部件包括测量仪器、三脚架、遥控器和数据处理软件。

以下是全站仪的使用说明。

1.设置三脚架：首先在测量区域找到一个平坦的地面，并确保三脚架放置牢固。

调整三脚架的高度，使其与地面平齐。

确保三脚架与仪器底座之间没有松动或摇动。

2.安装全站仪：将全站仪负载到三脚架上。

用螺丝调节器调整全站仪的水平度，使其完全水平。

使用全站仪自带的气泡级确定水平度。

3.设置目标点：在需要测量的区域中选择目标点。

目标点应该明确且易于辨认。

可以使用目标板、反光标志或其他特殊的标记来标示目标点。

4.开机和初始化：打开全站仪电源开关，并等待系统初始化完成。

系统初始化后，仪器会自动进行水平检查和各种校准操作。

5.远程测量：使用遥控器，在仪器上选择远程测量功能。

通过遥控器上的按钮可以控制仪器进行远程测量。

根据需要，可以选择测量水平角、垂直角或斜距。

6.数据处理：全站仪可以将测量数据存储在内部存储器中，也可以通过数据线连接到计算机进行实时数据传输和处理。

使用配套的数据处理软件可以对采集的数据进行分析和处理。

7.常见测量方法：-点测量：可以选择一个目标点进行单点测量。

将仪器对准目标点，观察仪器显示的测量结果。

-径测量：选择一个目标点，然后通过稍微改变全站仪的位置，进行多次测量，从而确定目标点与仪器之间的水平角和垂直角。

-弧测量：通过选择三个以上的目标点，确定一个地面上的弧线或曲线，并测量相关的参数，如半径、圆心等。

-高差测量：通过选择两个目标点，可以测量这两个点之间的高差。

8.注意事项：-使用全站仪时，应避免强烈的阳光直射，以免影响测量精度。

-在使用全站仪进行远程测量时，要确保目标点清晰可见，并注意避免干扰物的影响。

-全站仪需要定期进行校准和维护，确保其精度和可靠性。

-良好的操作习惯和准确的操作方法对于获取准确的测量结果至关重要。

-在操作全站仪时，应特别注意安全，避免发生意外事故。
