几种全站仪使用说明

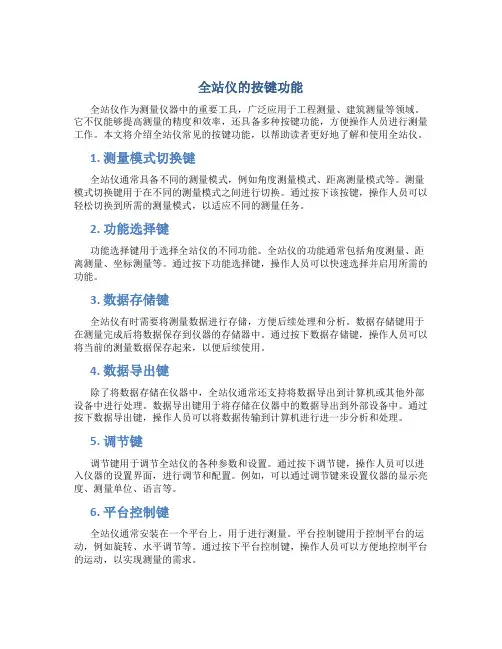

全站仪的按键功能全站仪作为测量仪器中的重要工具，广泛应用于工程测量、建筑测量等领域。

它不仅能够提高测量的精度和效率，还具备多种按键功能，方便操作人员进行测量工作。

本文将介绍全站仪常见的按键功能，以帮助读者更好地了解和使用全站仪。

1. 测量模式切换键全站仪通常具备不同的测量模式，例如角度测量模式、距离测量模式等。

测量模式切换键用于在不同的测量模式之间进行切换。

通过按下该按键，操作人员可以轻松切换到所需的测量模式，以适应不同的测量任务。

2. 功能选择键功能选择键用于选择全站仪的不同功能。

全站仪的功能通常包括角度测量、距离测量、坐标测量等。

通过按下功能选择键，操作人员可以快速选择并启用所需的功能。

3. 数据存储键全站仪有时需要将测量数据进行存储，方便后续处理和分析。

数据存储键用于在测量完成后将数据保存到仪器的存储器中。

通过按下数据存储键，操作人员可以将当前的测量数据保存起来，以便后续使用。

4. 数据导出键除了将数据存储在仪器中，全站仪通常还支持将数据导出到计算机或其他外部设备中进行处理。

数据导出键用于将存储在仪器中的数据导出到外部设备中。

通过按下数据导出键，操作人员可以将数据传输到计算机进行进一步分析和处理。

5. 调节键调节键用于调节全站仪的各种参数和设置。

通过按下调节键，操作人员可以进入仪器的设置界面，进行调节和配置。

例如，可以通过调节键来设置仪器的显示亮度、测量单位、语言等。

6. 平台控制键全站仪通常安装在一个平台上，用于进行测量。

平台控制键用于控制平台的运动，例如旋转、水平调节等。

通过按下平台控制键，操作人员可以方便地控制平台的运动，以实现测量的需求。

7. 数据清除键有时，全站仪的存储器会积累大量的测量数据，为了及时释放存储空间，操作人员需要清除存储器中的数据。

数据清除键用于清除全站仪存储器中的测量数据。

通过按下数据清除键，操作人员可以将存储器中的数据清空，以备下一次测量使用。

结论全站仪作为测量仪器的重要工具，具备多种按键功能，不仅可以提高测量的精度和效率，还能方便操作人员进行测量工作。

全站仪的使用方法及按键说明介绍全站仪是一种用于测量和记录建筑工程、土地勘测和测绘等领域的仪器。

它集成了全方位的测量功能，能够高精度地测量水平角、垂直角和斜距，广泛应用于各种测量工作中。

本文档将介绍全站仪的使用方法及详细说明按键功能。

使用方法1.准备工作在使用全站仪之前，需要进行以下准备工作： - 确保全站仪已经充好电，并连接到计算机或移动设备上（如有需要）。

- 检查全站仪上是否装载了正确的软件和固件版本，确保其功能正常。

- 根据测量需要，选择合适的测量模式和参数设置。

2.设置目标点在开始测量之前，需要设置目标点。

目标点是测量仪器将要测量或测绘的位置。

•在测量区域的目标点上设置反光棱镜或反射器。

•确定全站仪的放置位置，保证其能够够清晰地观测到目标点。

3.进行测量根据测量的需要，选择不同的测量模式和参数设置。

全站仪通常具有以下几种测量模式： - 利用全站仪拍照并记录点位的快速测量模式。

- 连续测量模式，在此模式下可以连续测量多个点位，并在计算机或移动设备上显示结果。

- 角度测量模式，该模式用于测量水平角和垂直角。

当选择了合适的模式后，按下仪器上的测量键开始测量。

4.数据处理与导出在测量结束后，全站仪通常具备将数据导出的功能，用于进一步处理和分析测量结果。

•连接全站仪到计算机或移动设备上，通过USB或蓝牙等接口传输数据。

•使用全站仪软件或第三方软件导入数据，并进行处理和分析。

按键说明全站仪上的按键通常具有以下几种功能：•开关机键：用于打开和关闭仪器，长按可进行系统恢复和校准。

•菜单键：用于进入仪器的菜单操作界面，选择不同的测量模式和参数设置。

•测量键：用于触发测量操作，开始记录测量数据。

•确认键：用于在菜单操作界面中确认选择的参数或选项。

•方向键：用于在菜单操作界面中选择不同的菜单项或测量选项。

•清除键：用于清除菜单操作界面中的数据或取消选择的参数或选项。

需要根据具体全站仪的型号和品牌来了解按键的具体功能和操作方法。

全站仪的使用方法全站仪是一种用于测量建筑物、道路、桥梁等工程项目的测量设备，具有高精度、高效率的特点。

下面将介绍全站仪的使用方法，包括仪器的设置、测量操作和测量资料的处理。

一、仪器设置1.选择测量点：根据需要测量的对象选择适当的测量点，可以根据工程图纸或现场情况确定。

2.设置基准点：选择一个固定的点作为基准点，一般选择现场的固定结构物或标志物。

3.安装全站仪：将全站仪放在固定的三脚架上，并使用水平仪调整仪器水平。

4.夹紧调节杆：用正确的方式夹紧调节杆，确保仪器的稳定性。

5.联机操作：将全站仪与计算机或数据采集器等设备进行联机操作，确保数据的准确传输。

二、测量操作1.灵敏度调整：根据测量要求调整全站仪的灵敏度，灵敏度越高，测量精度越高。

2.定位：使用全站仪的望远镜观察测量点，并使用准星准确对准目标点。

3.测量：根据具体的测量要求选择测量方式，如无棱镜测距、基线测量等。

4.读数记录：根据仪器的指示，使用键盘或触摸屏输入测量结果，包括距离、角度等。

5.复测校验：对关键测量点进行复测和校验，确保测量结果的准确性。

6.参数调整：根据现场情况和测量需要，调整仪器的参数，如高差补正、边站补正等。

7.多方位测量：根据需要进行多方位测量，以获取更全面的测量数据。

8.水平调整：使用水平仪进行水平调整，确保仪器的测量结果准确。

三、测量资料处理2.数据处理：使用专业测量软件对测量数据进行处理和分析，如坐标计算、图形绘制等。

3.结果输出：将处理后的结果输出为表格、图像或图纸等形式，用于工程计算和设计。

4.数据存档：将测量数据进行归档，并进行备份，以便后续的数据查询和使用。

5.报告编制：根据测量结果编制测量报告，包括项目背景、测量目的、方法和结果等。

全站仪的使用需要熟悉测量原理和操作规程，以及具备一定的测量经验和计算机应用技能。

在实际操作中，还应注意保护仪器的安全，避免碰撞和水浸等情况发生。

总之，合理使用全站仪可以提高工程测量的精度和效率，为工程建设提供可靠的测量数据。

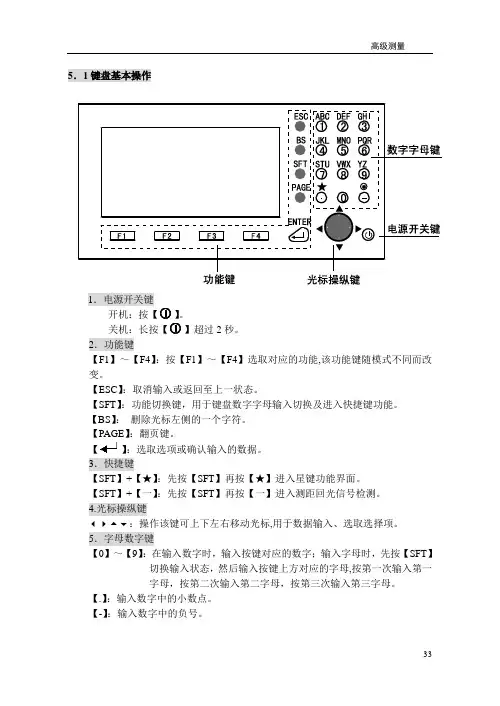

5．1 键盘基本操作
高级测量
1．电源开关键 开机：按【 】。 关机：长按【 】超过 2 秒。
2．功能键 【F1】～【F4】：按【F1】～【F4】选取对应的功能,该功能键随模式不同而改 变。 【ESC】：取消输入或返回至上一状态。 【SFT】：功能切换键，用于键盘数字字母输入切换及进入快捷键功能。 【BS】： 删除光标左侧的一个字符。 【PAGE】：翻页键。 【 】：选取选项或确认输入的数据。 3．快捷键 【SFT】+【★】：先按【SFT】再按【★】进入星键功能界面。 【SFT】+【一】：先按【SFT】再按【一】进入测距回光信号检测。 4.光标操纵键 ：操作该键可上下左右移动光标,用于数据输入、选取选择项。 5．字母数字键 【0】～【9】：在输入数字时，输入按键对应的数字；输入字母时，先按【SFT】
11.5 水平角重复测量 水平角重复测量可获得更高精度的水平角测量结果。
目标点 1 （后视）
目标点 2 （前视）
第三次测量开始 第二次测量开始 第一次测量开始
第三次测量结束(显示3次测量均值) 第二次测量结束(显示2次测量均值) 第一次测量结束(显示两点间的角值)
测站点
操作过程
操作键
显
示
1．在测量模式第三页菜单下按【菜单】，
【确定】
角度累计： 30°00′00″
测角次数：
1
角度平均： 30°00′00″
照准目标点 2
取消
确定
4．第二次照准目标点 1 后，按【确定】。 【确定】
角度累计： 30°00′00″
测角次数：
1
角度平均： 30°00′00″
照准目标点 1
取消
确定
5．第二次照准目标点 2 后，按【确定】, 重复测量角度值之和与角度均值分别在 “角度累计”和“角度平均”中给出。

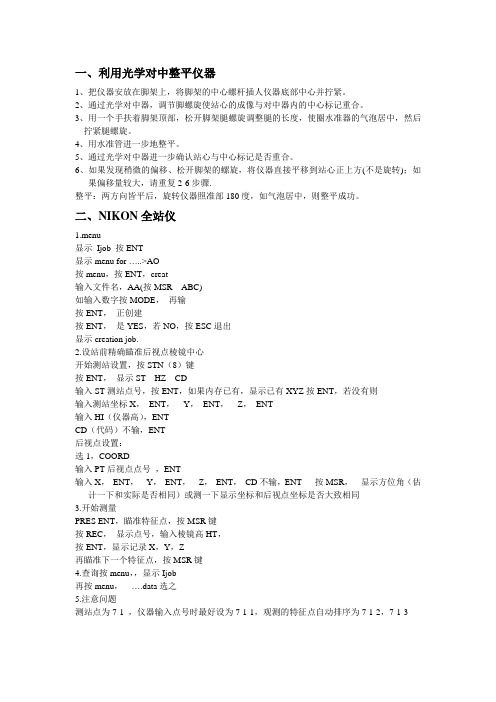

一、利用光学对中整平仪器1、把仪器安放在脚架上，将脚架的中心螺杆插人仪器底部中心并拧紧。

2、通过光学对中器，调节脚螺旋使站心的成像与对中器内的中心标记重合。

3、用一个手扶着脚架顶部，松开脚架腿螺旋调整腿的长度，使圈水准器的气泡居中，然后拧紧腿螺旋。

4、用水准管进一步地整平。

5、通过光学对中器进一步确认站心与中心标记是否重合。

6、如果发现稍微的偏移、松开脚架的螺旋，将仪器直接平移到站心正上方(不是旋转)；如果偏移量较大，请重复2-6步骤.整平：两方向皆平后，旋转仪器照准部180度，如气泡居中，则整平成功。

二、NIKON全站仪1.menu显示Ijob 按ENT显示menu for …..>AO按menu，按ENT，creat输入文件名，AA(按MSR ABC)如输入数字按MODE，再输按ENT，正创建按ENT，是YES，若NO，按ESC退出显示creation job.2.设站前精确瞄准后视点棱镜中心开始测站设置，按STN（8）键按ENT，显示ST HZ CD输入ST测站点号，按ENT，如果内存已有，显示已有XYZ按ENT，若没有则输入测站坐标X，ENT，Y，ENT，Z，ENT输入HI（仪器高），ENTCD（代码）不输，ENT后视点设置：选1，COORD输入PT后视点点号，ENT输入X，ENT，Y，ENT，Z，ENT，CD不输，ENT 按MSR，显示方位角（估计一下和实际是否相同）或测一下显示坐标和后视点坐标是否大致相同3.开始测量PRES ENT，瞄准特征点，按MSR键按REC，显示点号，输入棱镜高HT，按ENT，显示记录X，Y，Z再瞄准下一个特征点，按MSR键4.查询按menu，，显示Ijob再按menu，….data选之5.注意问题测站点为7-1 ，仪器输入点号时最好设为7-1-1，观测的特征点自动排序为7-1-2，7-1-3三、leica全站仪Leica全站仪有红色对点器，整平气泡需按对中整平键，将对中整平示图在显示屏上显示出来。

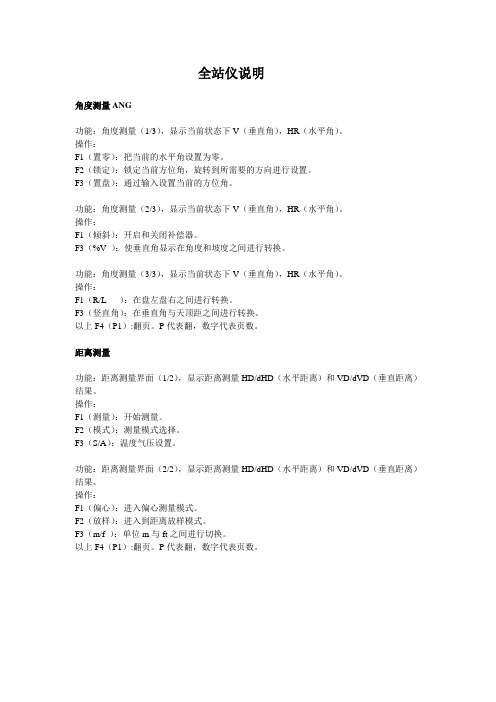

全站仪说明角度测量ANG功能：角度测量（1/3），显示当前状态下V（垂直角），HR（水平角）。

操作：F1（置零）：把当前的水平角设置为零。

F2（锁定）：锁定当前方位角，旋转到所需要的方向进行设置。

F3（置盘）：通过输入设置当前的方位角。

功能：角度测量（2/3），显示当前状态下V（垂直角），HR（水平角）。

操作：F1（倾斜）：开启和关闭补偿器。

F3（%V ）：使垂直角显示在角度和坡度之间进行转换。

功能：角度测量（3/3），显示当前状态下V（垂直角），HR（水平角）。

操作：F1（R/L ）：在盘左盘右之间进行转换。

F3（竖直角）：在垂直角与天顶距之间进行转换。

以上F4（P1）:翻页。

P代表翻，数字代表页数。

距离测量功能：距离测量界面（1/2），显示距离测量HD/dHD（水平距离）和VD/dVD（垂直距离）结果。

操作：F1（测量）：开始测量。

F2（模式）：测量模式选择。

F3（S/A）：温度气压设置。

功能：距离测量界面（2/2），显示距离测量HD/dHD（水平距离）和VD/dVD（垂直距离）结果。

操作：F1（偏心）：进入偏心测量模式。

F2（放样）：进入到距离放样模式。

F3（m/f ）：单位m与ft之间进行切换。

以上F4（P1）:翻页。

P代表翻，数字代表页数。

坐标测量功能：坐标测量（1/3），显示当前状态下N（北坐标）E（东坐标）Z（高程）。

操作：F1（测量）：开始测量。

F2（模式）：测量模式选择。

F3（S/A）：温度气压设置。

功能：坐标测量（2/3），显示当前状态下N（北坐标）E（东坐标）Z（高程）。

操作：F1（镜高）：输入棱镜高度。

F2（仪高）：输入仪器高度。

F3（测站）：输入测站点坐标。

功能：坐标测量（3/3），显示当前状态下N（北坐标）E（东坐标）Z（高程）。

操作：F1（偏心）：进行偏心测量。

F3（m/f ）：单位m与ft之间进行转换。

以上F4（P1）:翻页。

P代表翻，数字代表页数。

放样功能：为测量放样选择一个坐标文件。

全站仪按键功能介绍全站仪作为一种高精度测量仪器，被广泛应用于土木工程、建筑工程和地形测量等领域。

全站仪的操作界面通常包含多个按键，每个按键都有不同的功能。

本文将介绍一些常见的全站仪按键功能。

1. 测量按键测量按键是全站仪最常用的按键之一。

当用户需要进行测量时，只需按下该按键即可开始测量。

全站仪通过内部的测距仪、角度测量仪等仪器来获取测量数据，并将其显示在设备的屏幕上。

在测量过程中，用户还可以通过其他的操作按键来选择不同的测量模式，例如单次测量模式、连续测量模式等。

2. 数据存储按键数据存储按键是用于将当前的测量数据保存到内部存储器或外部存储介质上的按键。

通过按下该按键，用户可以将测量数据储存到全站仪的内部存储器中，以便后续的数据分析和处理。

有些全站仪还支持外部存储介质，例如SD卡或U盘，用户可以将数据存储在这些介质上，方便数据的传输和共享。

3. 坐标测量按键坐标测量按键允许用户进行坐标测量。

通过按下该按键，用户可以测量目标点的坐标，并将其显示在全站仪的屏幕上。

在进行坐标测量之前，用户需要先选择基准点，即已知坐标的点。

全站仪会通过测量基准点和目标点之间的水平角度、垂直角度和斜距来计算目标点的坐标。

4. 高度测量按键高度测量按键用于测量物体或地形的高度。

用户可以通过按下该按键，将全站仪对准目标物体或测量点，在垂直方向进行测量。

全站仪会测量目标点与仪器之间的垂直距离，并显示在屏幕上。

在进行高度测量时，用户还可以进行多点测量，以获取更准确的高程信息。

5. 角度调整按键角度调整按键用于进行仪器的角度校正。

在使用全站仪进行测量时，仪器的水平角度和垂直角度需要保持准确。

通过按下角度调整按键，用户可以对仪器的角度进行微调，以确保测量的精度和准确性。

6. 菜单按键菜单按键用于打开全站仪的菜单界面。

通过按下该按键，用户可以访问全站仪的各项设置和功能。

在菜单界面中，用户可以进行各种参数设置、选项调整和功能选择，以满足不同的测量需求。

全站仪的操作和使用方法
1. 设置全站仪。

在使用全站仪之前，首先需要进行设置。

打开全站仪，确保其处于水平状态。

然后使用调节螺丝将全站仪调整至水平状态，通常全站仪上会有气泡仪来帮助调整水平。

接下来，根据需要设置全站仪的工作模式和参数，如测量单位、测量精度等。

2. 定位和瞄准。

将全站仪放置在需要测量的位置，确保其稳固并且不会受到外部干扰。

然后使用全站仪的望远镜瞄准目标物体，确保目标物体位于准星线上。

在瞄准时，可以通过调整全站仪的水平和垂直角度来确保准星线与目标物体对齐。

3. 进行测量。

当全站仪准备就绪并且目标物体已经瞄准好后，就可以进行测量了。

按下测量按钮，全站仪会自动进行测量，并将测量结果显示在其屏幕上。

根据需要，可以进行单次或连续测量，并且可以保存
测量结果以备后续分析和处理。

4. 数据处理。

测量完成后，可以将测量结果导出到计算机或其他设备进行数据处理和分析。

全站仪通常可以通过USB或蓝牙等方式与外部设备进行连接，方便数据传输和处理。

5. 维护和保养。

在使用全站仪之后，需要对其进行适当的维护和保养，以确保其性能和精度。

定期清洁全站仪的镜头和传感器，并定期校准和调整全站仪的参数，以确保其测量精度和稳定性。

总之，全站仪是一种非常重要的工程测量仪器，正确的操作和使用方法能够确保其测量结果的准确性和可靠性。

希望以上介绍能够帮助您更好地了解全站仪的操作和使用方法。

全站仪使用方法及使用步骤详细全站仪是一种高精度的测量仪器，广泛应用于工程测量、建筑施工、道路桥梁建设等领域。

它能够同时测量角度、距离和高差，为各种测量任务提供准确的数据支持。

下面将为您详细介绍全站仪的使用方法及使用步骤。

一、全站仪的组成和功能全站仪主要由电子经纬仪、光电测距仪和电子补偿器等部分组成。

1、电子经纬仪：用于测量水平角和垂直角。

2、光电测距仪：通过发射和接收激光或红外线来测量距离。

3、电子补偿器：用于自动补偿仪器在测量过程中的倾斜误差，提高测量精度。

此外，全站仪还配备了显示屏、操作键盘、数据存储和传输接口等，以方便用户进行操作和数据处理。

二、使用前的准备工作1、检查仪器在使用全站仪之前，首先要对仪器进行外观检查，确保仪器无损坏、磕碰等情况。

同时，检查电池电量是否充足，仪器的制动和微动螺旋是否正常，镜头是否清洁等。

2、安置仪器选择一个视野开阔、地面坚实、便于观测的地点作为测站。

将三脚架打开，调整到大致水平的位置，并将全站仪安装在三脚架上，通过调整三脚架的腿长和仪器的脚螺旋，使仪器大致水平和对中。

3、对中与整平（1）对中：通过移动三脚架的位置，使仪器的中心与测站点的标志中心大致重合。

（2）整平：调节三脚架的腿长，使圆水准气泡居中。

然后通过调整仪器的三个脚螺旋，使管水准气泡居中，从而使仪器精确整平。

4、设置参数根据测量任务的要求，设置全站仪的测量单位、精度、温度和气压等参数。

这些参数会影响测量结果的准确性，因此需要根据实际情况进行正确设置。

三、测量操作步骤1、角度测量（1）选择角度测量模式：在全站仪的操作界面上选择角度测量功能。

（2）瞄准目标：通过望远镜瞄准目标点，使用水平和垂直微动螺旋将十字丝准确对准目标。

（3）读取角度值：仪器会自动显示测量得到的水平角和垂直角值。

2、距离测量（1）选择距离测量模式：在操作界面上切换到距离测量功能。

（2）瞄准反射棱镜：将望远镜对准反射棱镜，确保仪器能够接收到反射信号。

1.水平角测量（1）按角度测量键，使全站仪处于角度测量模式，照准第一个目标A。

（2）设置A方向的水平度盘读数为0°00/00〃。

（3）照准第二个目标B,此时显示的水平度盘读数即为两方向间的水平夹角。

2.距离测量（1）设置棱镜常数测距前须将棱镜常数输入仪器中，仪器会自动对所测距离进行改正。

（2）设置大气改正值或气温、气压值光在大气中的传播速度会随大气的温度和气压而变化，15°C和760mmHg是仪器设置的一个标准值，此时的大气改正为0ppm。

实测时,可输入温度和气压值，全站仪会自动计算大气改正值（也可直接输入大气改正值），并对测距结果进行改正。

（3）量仪器高、棱镜高并输入全站仪。

（4）距离测量照准目标棱镜中心，按测距键，距离测量开始，测距完成时显示斜距、平距、咼差。

全站仪的测距模式有精测模式、跟踪模式、粗测模式三种。

精测模式是最常用的测距模式，测量时间约，最小显示单位1mm；跟踪模式，常用于跟踪移动目标或放样时连续测距，最小显示一般为lcm,每次测距时间约；粗测模式，测量时间约，最小显示单位1cm或1mm。

在距离测量或坐标测量时，可按测距模式（MODE）键选择不同的测距模式。

应注意，有些型号的全站仪在距离测量时不能设定仪器高和棱镜高，显示的高差值是全站仪横轴中心与棱镜中心的高差。

全站仪3.坐标测量（1）设定测站点的三维坐标。

（2）设定后视点的坐标或设定后视方向的水平度盘读数为其方位角。

当设定后视点的坐标时，全站仪会自动计算后视方向的方位角,并设定后视方向的水平度盘读数为其方位角。

（3）设置棱镜常数。

（4）设置大气改正值或气温、气压值。

（5）量仪器高、棱镜高并输入全站仪。

（6）照准目标棱镜，按坐标测量键，全站仪开始测距并计算显示测点的三维坐标。

4.数据通讯全站仪的数据通讯是指全站仪与电子计算机之间进行的双向数据交换。

全站仪与计算机之间的数据通讯的方式主要有两种，一种是利用全站仪配置的PCMCIA （personalcomputermemorycardinternationassociation，个人计算机存储卡国际协会，简称PC卡，也称存储卡)卡进行数字通讯，特点是通用性强，各种电子产品间均可互换使用；另一种是利用全站仪的通讯接口，通过电缆进行数据传输。

全站仪的使用说明全站仪是一种用于土木工程、测绘和建筑工程的测量仪器。

它的主要功能是测量地面上点的水平和垂直角度，以及距离。

全站仪由以下组件组成：望远镜、自动跟踪系统、测量棚、电子测角仪、电子读数显示器和电子读数保存器等。

使用全站仪进行测量之前，需要进行一些基本的准备工作，包括仪器校准、基准标记等。

1.仪器校准：首先，需要将全站仪安装在三脚架上。

然后，使用水平仪将全站仪调平。

调整水平仪的水平气泡，使其位于中央刻度线之间。

接下来，使用调焦器将望远镜调焦，使目标物清晰可见。

2.建立基准：在测量之前，需要在测量区域建立基准。

可以使用钉子或其他可固定的物体，将其固定在地面上，作为参考点。

3.设置目标点：使用偏离点功能，设置需要测量的目标点。

通过输入点的坐标或在现场测量来确定目标点的位置。

4.进行测量：将全站仪对准目标点，并使用自动跟踪系统使望远镜对准目标。

然后，可以使用测量棚进行测角和测距。

在测角时，望远镜会自动测量垂直和水平方向的角度，并将结果显示在电子读数显示器上。

在测距时，将测距棚对准目标点，并使用测距仪测量距离。

5.数据记录和保存：全站仪通常配备了电子读数保存器，可以将测量数据保存在其中。

在测量完成后，可以将保存器连接到计算机上，将数据导入到计算机中进行进一步的处理和分析。

6.结束测量：在测量完成后，需要将全站仪关机，并将其从三脚架上拆卸下来。

在拆卸前，可以使用检测仪器水平度的功能，检查全站仪是否处于水平状态。

全站仪的使用方法全站仪是一种测量工具，主要用于测量地面上各个点之间的距离、高程和角度。

它具有高精度、高效率和多功能的特点，被广泛应用于土木工程、建筑工程和测绘工程等领域。

本文将介绍全站仪的使用方法，帮助您更好地使用全站仪进行测量工作。

一、基本操作1. 打开全站仪，将全站仪放置在平稳的地面上，并确保其稳定不会倾斜。

然后，按下电源按钮打开全站仪。

2. 校准全站仪在使用全站仪之前，需要对其进行校准以确保测量结果的准确性。

校准主要包括水平校准和垂直校准。

水平校准：通过调整全站仪的水平器，使其气泡置于中心位置来进行水平校准。

垂直校准：通过调整全站仪的垂直器，使其气泡置于中心位置来进行垂直校准。

3. 设置测量参数在进行测量之前，需要设置一些测量参数，如测量模式、测量单位和测量精度等。

这些参数可以根据具体的测量需求进行设置。

4. 设置参照点在进行测量之前，需要设置一个参照点作为起始点。

可以选择一个固定的点作为参照点，或者使用全站仪中的某个点作为参照点。

5. 进行测量设置好测量参数和参照点后，可以开始进行测量了。

根据具体的测量需求，选择相应的测量模式和测量方法进行测量。

在测量过程中，要保持稳定并避免触碰到全站仪，以免影响测量结果的准确性。

二、常见测量操作1. 测量距离全站仪可以准确测量两个点之间的距离。

在进行距离测量时，需要将全站仪对准目标点，并触发测量按钮进行测量。

全站仪会自动计算两个点之间的距离。

2. 测量高程全站仪可以测量地面上各个点的高程。

在进行高程测量时，需要将全站仪对准目标点，并触发测量按钮进行测量。

全站仪会自动计算目标点的高程。

3. 测量角度全站仪可以测量地面上各个点之间的角度。

在进行角度测量时，需要将全站仪对准两个目标点，并触发测量按钮进行测量。

全站仪会自动计算两个目标点之间的角度。

4. 数据处理全站仪可以将测量数据保存在内部存储器中，也可以通过数据线将数据传输到计算机上进行处理。

可以使用相应的软件对测量数据进行处理和分析，测量报告和图表。

全站仪的基本操作与使用方法全站仪是一种用于测量地面坐标和测量角度的精密测量仪器，广泛应用于建筑、土木工程、道路施工和测绘等领域。

以下是全站仪的基本操作与使用方法。

1.安放全站仪：首先选择一个稳固的位置，使其远离震动源和遮挡物。

然后使用三脚架将全站仪放置在地面上，确保其稳固。

在安装时，需要调整水平仪使其水平，以确保测量的准确性。

2.定位与目标：在使用全站仪之前，需要先进行定位和目标设置。

定位是为了确定全站仪所在的位置，通常使用经纬度或者已知的控制点进行定位。

目标设置则是确定测量目标，通常是使用反光板或者其他反射器，反射器会发出光束，使全站仪能够精确地锁定目标。

3.目标锁定：使用全站仪的视窗或者显示屏，调整望远镜和瞄准器，使其对准测量目标。

在调整时，可以使用全站仪的水平和垂直刻度来确保准确度。

然后通过触发器锁定目标，全站仪会发射一束激光束来测量目标。

4.角度测量：全站仪可以用来测量水平角度和垂直角度。

水平角度指的是水平方向上的旋转角度，而垂直角度指的是垂直方向上的旋转角度。

在测量角度之前，需要将全站仪校准到水平状态，这可以通过调整仪器的细调水平仪来实现。

5.距离测量：全站仪可以通过激光测距仪来测量目标与仪器之间的距离。

在测量之前，需要设置测量模式和测量精度。

然后通过触发器或者触摸屏启动测量，全站仪将发射激光束并记录返回的信号，计算出距离。

6.坐标测量：全站仪可以用来测量地面上不同点的坐标。

在测量之前，需要在仪器上设置参考点或者基准点。

然后通过触发器或者触摸屏启动测量，全站仪将测量目标的坐标，并将其显示在屏幕上。

7.数据记录与处理：全站仪通常可以连接到计算机或者其他数据处理设备上，可以将测量数据导入到计算机中进行保存和处理。

这样可以更好地管理和分析测量数据，并生成报告和图表。

8.维护与保养：全站仪是一种精密的仪器，需要进行定期的维护和保养，以确保其正常工作。

维护包括清洁仪器的各个部件，检查并更换电池，校准水平仪等。

全站仪按键功能介绍一、入口按键全站仪是一种用于测量地理空间数据的仪器，在工程测量和地理测量中起着重要的作用。

在使用全站仪时，入口按键是最基础也是最重要的按键之一。

它通常位于仪器的前面板或侧面，用于打开或进入全站仪的主界面。

通过按下入口按键，用户可以进入全站仪的各种功能模块和设置菜单。

二、测量按键全站仪的测量按键是其最核心的功能之一。

该按键通常位于仪器的前面板上，用于启动测量操作。

通过按下测量按键，全站仪将开始进行测量，并收集与目标物体相关的数据，例如距离、角度和高度等信息。

在进行测量时，用户可以根据需要选择不同的测量模式，如距离测量、角度测量和高度测量等。

三、功能菜单按键功能菜单按键是全站仪上的一个重要按键，它通常位于仪器的侧面或顶部。

通过按下菜单按键，用户可以快速进入功能菜单，并选择不同的测量功能和设置选项。

功能菜单通常包含了各种测量模式、数据处理功能和仪器配置选项等，用户可以根据具体需求进行设置和调整。

四、显示屏幕按键全站仪的显示屏幕是用户与仪器进行交互的主要界面。

在显示屏幕上，用户可以查看当前测量结果、调整仪器参数、读取测量数据等。

而显示屏幕按键则是用于在不同的菜单选项之间进行切换和浏览的按键。

通过按下显示屏幕按键，用户可以在不同的菜单和界面之间进行快速切换，方便地查看和操作各种信息。

综上所述，全站仪按键功能介绍主要包括入口按键、测量按键、功能菜单按键和显示屏幕按键等。

这些按键在全站仪的使用过程中扮演着重要的角色，帮助用户快速切换功能模块、启动测量、进入菜单和查看测量数据等。

在实际操作中，熟练掌握这些按键的功能和使用方法，对于提高全站仪的测量效率和准确性具有非常重要的作用。

注：本文所有内容仅用于参考，具体按键功能和操作方式可能略有差异，请以具体全站仪型号的说明书或操作指南为准。

全站仪使用说明书全站仪使用说明书一、仪器部件名称二、基本操作2.1 键盘基本操作在阅读后续各种测量相关章节前，请先熟悉本章介绍的基本键操作。

● 开机与关机（ON）开机（ON）（按住1 秒左右）关机● 显示屏和键盘的背光打开与关闭打开或关闭屏幕、键盘、分划板的背光● 目标类型切换仅当屏幕显示目标符号（例如：）时，可以切换目标类型。

{SHIFT} 进行目标类型（棱镜/反射片/无棱镜）的切换● 激光指向/导向光打开与关闭（按下并保持，直到听到一声响，打开或关闭激光指向/导向光。

● 软键操作软键对应功能显示在屏幕底行。

{F1}～{F4} 选取软键对应功能{FUNC} 切换测量模式的显示页面（翻页）（当多于4 个软键时）● 字母/数字输入{SHIFT} 在数字或字母输入模式间进行切换{0}～{9} 在数字输入模式下，输入按键上的数字。

在字母输入模式下，输入按键上方的字符。

{.}/{±} 在数字输入模式下，输入小数点或正负号。

在字母输入模式下，输入按键上方的字符。

{►}/{◄} 左右移动光标/选择其他选项{ESC} 取消输入的数据{B.S.} 删除左边字符{ENT} 选择/接受输入的字符/值示例：在作业名字段内输入作业名称“JOB M”（1）按{SHIFT}键，进入字母输入模式屏幕右侧显示“A”表示处在字母输入模式。

（2）按{4}键，显示字母“J”。

（3）按三次{5}键，显示字母“O”。

（4）按两次{7}键，显示字母“B”。

（5）按{►}键，输入一个空格。

（6）按一次{5}键，显示字母“M”。

按{ENT}键完成输入。

●选择项目{▲}/{▼} 上下移动光标{◄}/{►} 左右移动光标/选择其他选项{ENT} 接受选项示例：选择反射器类型（1）在测量模式第2 页菜单下，按[EDM]键。

（2）按{▲}或{▼}键,将光标移至“反射器”。

（3）利用{◄}或{►}键，选取目标类型选项。

在“棱镜”、“反射片”和“无棱镜”之间切换。

全站仪按键说明1. 功能键•开关机按钮（Power）：长按此按钮，可以实现仪器的开关机操作。

•触摸屏：通过触摸屏可以进行仪器的各种操作，如菜单切换、参数设置等。

2. 测量键•一测键（Measure One）：按下此按钮后，全站仪将进行一次测量，并显示测量结果。

•连续测量键（Measure Continuous）：按下此按钮后，全站仪将连续进行测量，直到按下停止按钮为止。

•停止键（Stop）：按下此按钮后，全站仪将停止进行连续测量。

3. 方向键•向上键（Up）：按下此按钮，可以向上滚动菜单或者选择上一项。

•向下键（Down）：按下此按钮，可以向下滚动菜单或者选择下一项。

•向左键（Left）：按下此按钮，可以在菜单中向左滚动或者选择上一项。

•向右键（Right）：按下此按钮，可以在菜单中向右滚动或者选择下一项。

4. 功能组合键•功能键（Function）+ 数字键：通过组合功能键和数字键可以快速进入特定的菜单或功能。

•功能键（Function）+ 测量键（Measure）：通过组合功能键和测量键可以设置测量模式、测量单位等参数。

•功能键（Function）+ 方向键（Direction）：通过组合功能键和方向键可以进行菜单的切换和设置的确认。

5. 其他按键•ESC键（Escape）：按下此按钮，可以取消当前的操作或返回上一级菜单。

•清除键（Clear）：按下此按钮，可以清除当前菜单项的设置或输入。

•确认键（Enter）：按下此按钮，可以确认当前菜单项的设置或输入。

以上是全站仪上常见的按键及其功能说明，通过合理使用这些按键，我们可以方便地操作仪器，完成各种测量任务。

请根据实际情况使用相应的按键，并注意使用时的正确方法和操作流程，以保证测量的准确性和效率。

请注意：以上按键说明仅供参考，不同型号的全站仪可能会有略微差异，请参考实际仪器的使用手册进行操作。

粗瞄准器望远镜调焦螺旋望远镜把手目镜调焦螺旋垂直制动螺旋垂直微动螺旋管水准器显示屏电池水平制动螺旋水平微动螺旋＝§1 TOPCON 全站仪（拓普康GTS —229）一． 仪器简介1．各部件名称2．显示屏电池剩余容量显示屏采用点阵式液晶显示（LCD ），可显示4行，每行20个字符，通常前三行显示测量数据，最后一行显示随测量模式变化的按键功能。

仪器技术指标： 测角中误差：9″测距中误差：3mm+3ppm 最大测距：4000m显示符号说明：注：水平角（右角）即顺时针方向。

水平角（左角）即逆时针方向。

3．操作键二．仪器安置与操作 1．安置仪器将仪器安装在三脚架上，精确整平和对中（操作方法与光学经纬仪相同）。

以确保测量成果的精度。

2．开机确定仪器已经整平，打开电源开关（POWER 键）。

显示屏首先显示仪器型号，然后进入角度测量模式（亦可设置为其它模式），显示望远镜所处位置的垂直角及显示符号内容 显示符号内容 V 垂直角 N 北向坐标（X ） ﹪ 坡度 E 东向坐标（Y ）HR 水平角（右角） Z 高程 HL 水平角（左角） * 正在进行测距 HD 水平距离 m 以米为单位 SD 倾斜距离 ft 以英尺为单位 VD高差fi以英尺与英寸为单位坐标测量模式距离测量模式角度测量模式 菜单键退出键电源键软键（功能键）水平角读数（角度处于连续测量状态）。

电池电量检查：电量充足电量不足。

闪烁，电压不足，电池应充电或更换。

3．角度测量仪器处于角度测量模式。

（开机模式或按角度测量键）3．1 水平角（右角）和垂直角测量①照准第一个目标A（与光学经纬仪操作方法相同）。

②水平角置0 ：按[F1]（0SET），再按[F3]（YES），读数，记录。

③照准第二个目标B，读数，记录。

（上述即完成水平角的上半测回测量，接着再测下半测回）④垂直角测量：照准目标，读数，记录。

（垂直角为天顶距）3．2 水平角右角/左角的切换①按[F4]（P1 ）键两次转到第3页（P3 ）。
