同轴线型低通滤波器的设计

低通滤波器的设计低通滤波器是一种常用的信号处理工具，它可以将高频信号从输入信号中去除，只保留低频信号。

低通滤波器通常由一个滤波器系统和一个滤波器设计方法组成。

滤波器系统可以是传统的模拟滤波器系统，也可以是数字滤波器系统。

在本文中，我们将介绍低通滤波器的设计原理和常用方法。

设计低通滤波器的第一步是选择滤波器系统。

模拟滤波器系统使用电阻、电容和电感元件构建，它可以对连续时间信号进行滤波。

数字滤波器系统使用数字信号处理器（DSP）或者FPGA等数字电路进行滤波，它可以对离散时间信号进行滤波。

选择滤波器系统需要根据具体应用的需求和可获得的资源来确定。

根据滤波器系统的选择，我们可以使用不同的滤波器设计方法。

传统的模拟滤波器设计方法包括巴特沃斯滤波器、切比雪夫滤波器和椭圆滤波器等。

这些方法在滤波器设计过程中，通过选择滤波器的截止频率、阻带衰减和通带波纹等参数来满足指定的滤波器性能要求。

传统滤波器设计方法通常需要使用频率响应和电路仿真工具进行设计和优化。

数字滤波器设计方法可以分为两类：基于窗函数的设计方法和基于优化算法的设计方法。

基于窗函数的设计方法通常是先选择一个窗函数（如矩形窗、汉宁窗等），然后通过窗函数与理想滤波器的卷积来得到滤波器的传递函数。

这种方法简单易用，但是不能满足任意的滤波器性能要求。

基于优化算法的设计方法可以得到更加灵活和精确的滤波器性能，但是设计复杂度也更高。

常用的优化算法包括最小二乘法、逼近理论和遗传算法等。

设计低通滤波器时，需要注意以下几点。

首先，滤波器的截止频率应该根据应用需求来确定。

如果需要滤波的频率范围很宽，可以考虑使用多级低通滤波器级联。

其次，滤波器的阻带衰减和通带波纹决定了滤波器的性能。

阻带衰减是指在截止频率之后，滤波器对高频信号的抑制能力，通带波纹是指在截止频率之前，滤波器对输入信号幅度的波动。

最后，滤波器的实现方式和资源消耗也需要考虑，例如模拟滤波器需要电阻、电容和电感元件，而数字滤波器需要DSP或者FPGA等硬件资源。

低通滤波器的设计与实现在信号处理和通信系统中，滤波器是一种重要的工具，用于调整信号的频率分量以满足特定的需求。

低通滤波器是一种常见的滤波器类型，它能够通过去除高于截止频率的信号分量，使得低频信号得以通过。

本文将探讨低通滤波器的设计原理和实现方法。

一、低通滤波器的设计原理低通滤波器的设计基于滤波器的频率响应特性，通过选择合适的滤波器参数来实现对信号频谱的调整。

常见的低通滤波器有巴特沃斯滤波器、切比雪夫滤波器和椭圆滤波器。

1. 巴特沃斯滤波器巴特沃斯滤波器是一种常见的低通滤波器，具有平坦的幅频特性，在通带内没有波纹。

其特点是递归性质，可以通过级联一阶巴特沃斯滤波器得到高阶滤波器。

巴特沃斯滤波器的设计需要确定截止频率和阶数两个参数。

截止频率确定了滤波器的频率范围，阶数决定了滤波器的陡峭程度。

常用的巴特沃斯滤波器设计方法有极点分布法和频率转换法。

2. 切比雪夫滤波器切比雪夫滤波器是一种具有优异滚降特性的低通滤波器，可以实现更陡峭的截止特性。

与巴特沃斯滤波器相比，切比雪夫滤波器在通带内存在波纹。

切比雪夫滤波器的设计需要确定截止频率、最大允许通带波纹和阶数三个参数。

最大允许通带波纹决定了滤波器的陡峭程度。

常用的切比雪夫滤波器设计方法有递归法和非递归法。

3. 椭圆滤波器椭圆滤波器是一种折衷设计，可以实现更陡峭的截止特性和更窄的过渡带宽度。

与切比雪夫滤波器相比，椭圆滤波器在通带内和阻带内都存在波纹。

椭圆滤波器的设计需要确定截止频率、最大允许通带和阻带波纹、过渡带宽和阶数五个参数。

最大允许通带和阻带波纹决定了滤波器的陡峭程度，过渡带宽决定了滤波器的频率选择性。

常用的椭圆滤波器设计方法有变换域设计法和模拟滤波器转换法。

二、低通滤波器的实现方法低通滤波器的实现方法多种多样，常见的包括模拟滤波器和数字滤波器两类。

1. 模拟滤波器模拟滤波器是基于模拟电路实现的滤波器，其输入和输出信号都是连续的模拟信号。

常见的模拟滤波器包括电容滤波器、电感滤波器和LC滤波器。

低通滤波器设计
低通滤波器是一种可以通过滤除高频信号来实现信号平滑的滤波器。

设计低通滤波器的基本步骤如下：
1. 确定滤波器的截止频率：截止频率是指低通滤波器开始滤除高频信号的频率。

根据具体的应用需求和信号特征来确定。

2. 选择滤波器类型：根据滤波器的性能要求和设计的复杂性来选择合适的滤波器类型。

常见的低通滤波器类型包括巴特沃斯滤波器、切比雪夫滤波器和椭圆滤波器等。

3. 计算滤波器的传递函数：根据所选的滤波器类型和截止频率，计算滤波器的传递函数。

传递函数描述了滤波器输入和输出之间的关系。

4. 根据传递函数设计滤波器电路：根据滤波器的传递函数，设计相应的滤波器电路。

常见的实现低通滤波器的电路包括RC
电路、RL电路和LC电路等。

5. 调整滤波器参数：根据设计需求，对滤波器参数进行调整和优化，以达到满足指定的性能要求。

6. 进行模拟或数字滤波器设计：根据具体的应用需求，可以选择模拟滤波器或数字滤波器进行设计。

模拟滤波器适用于连续信号处理，而数字滤波器适用于离散信号处理。

7. 仿真和调试滤波器设计：使用电路仿真工具对设计的滤波器
进行仿真，并对滤波器的性能进行评估和调试。

8. 制作和测试滤波器原型：根据设计的滤波器电路，制作滤波器原型，并进行实际测试和验证滤波器的性能。

低通滤波器的设计一、理论基础1.数字滤波器基本原理数字滤波器是一种利用数字信号进行滤波的设备，通常由差分方程或差分方程的图解形式表示。

常见的数字滤波器类型包括递归滤波器（IIR）和非递归滤波器（FIR）。

2.数字滤波器的特性数字滤波器的特性包括通带增益、阻带增益和截止频率等。

根据不同的应用需求，我们可以选择合适的特性来设计我们所需的低通滤波器。

二、设计方法1.IIR滤波器设计IIR滤波器的设计主要基于模拟滤波器的特性转换方法，其中一种常用的方法是双线性变换法。

该方法将模拟滤波器的差分方程转换为数字滤波器的差分方程，从而实现数字滤波器的设计。

2.FIR滤波器设计FIR滤波器的设计主要基于窗函数法，该方法通过选择合适的窗函数来设计滤波器。

常见的窗函数包括矩形窗、汉宁窗和哈密顿窗等。

设计时，我们需要确定滤波器的阶数和窗函数类型，并选择合适的截止频率来满足需求。

三、设计实例以下是一个设计实例，假设我们需要设计一个以1kHz为截止频率的低通滤波器。

1.IIR滤波器设计（1）选择一个合适的模拟滤波器类型，如巴特沃斯滤波器。

（2）根据设计需求，选择合适的阶数和阻带增益。

（3）使用双线性变换法将模拟滤波器转换为数字滤波器。

（4）根据设计的数字滤波器的差分方程，计算滤波器系数。

（5）实现滤波器功能，可采用MATLAB等工具进行实现。

2.FIR滤波器设计（1）确定滤波器的阶数和窗函数类型，如选择100阶汉宁窗。

（2）根据截止频率和采样频率，计算滤波器的归一化频率。

（3）使用窗函数和归一化频率，计算滤波器的频域响应。

（4）根据频域响应，计算滤波器的时域响应。

（5）实现滤波器功能，可采用MATLAB等工具进行实现。

四、总结低通滤波器的设计是一个复杂的过程，需要根据具体的需求选择合适的滤波器类型和设计方法。

在设计过程中，需要考虑滤波器的特性、阶数、截止频率等因素，并利用数学工具进行计算和实现。

同时，设计的效果也需要进行验证和调试，以确保滤波器能够实现预期的功能。

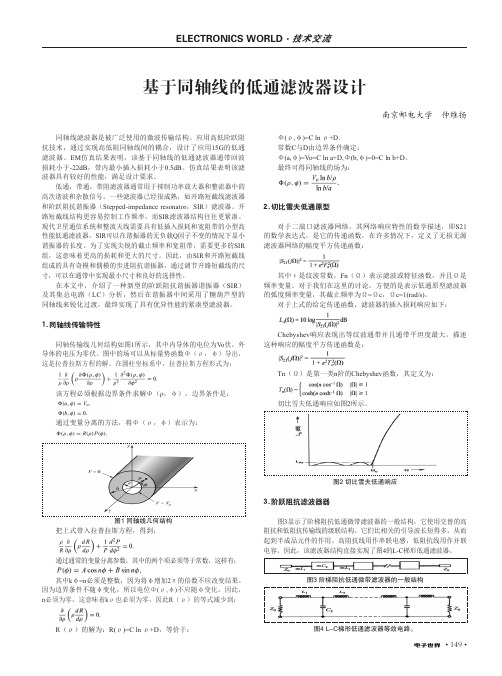

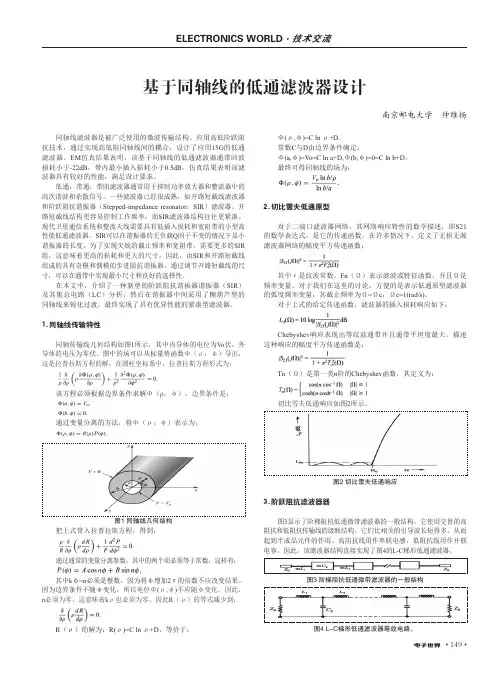

• 149•基于同轴线的低通滤波器设计南京邮电大学 仲维扬同轴线滤波器是被广泛使用的微波传输结构。

应用高低阶跃阻抗技术，通过实现高低阻同轴线间的耦合，设计了应用15G 的低通滤波器。

EM 仿真结果表明，该基于同轴线的低通滤波器通带回波损耗小于-22dB ，带内最小插入损耗小于0.5dB 。

仿真结果表明该滤波器具有较好的性能，满足设计要求。

低通，带通，带阻滤波器通常用于抑制功率放大器和整流器中的高次谐波和杂散信号。

一些滤波器已经很成熟，如开路短截线滤波器和阶跃阻抗谐振器（Stepped-impedance resonator ，SIR ）滤波器。

开路短截线结构更容易控制工作频率，而SIR 滤波器结构往往更紧凑。

现代卫星通信系统和整流天线需要具有低插入损耗和宽阻带的小型高性能低通滤波器。

SIR 可以在谐振器的无负载Q 因子不变的情况下显小谐振器的长度。

为了实现尖锐的截止频率和宽阻带，需要更多的SIR 组，这意味着更高的损耗和更大的尺寸。

因此，由SIR 和开路短截线组成的具有奇模和偶模的步进阻抗谐振器，通过调节开路短截线的尺寸，可以在通带中实现最小尺寸和良好的选择性。

在本文中，介绍了一种新型的阶跃阻抗谐振器谐振器（SIR ）及其集总电路（LC ）分析，然后在谐振器中间采用了糖葫芦型的同轴线来锐化过渡，最终实现了具有优异性能的紧凑型滤波器。

1.同轴线传输特性同轴传输线几何结构如图1所示，其中内导体的电位为Vo 伏，外导体的电压为零伏。

图中的场可以从标量势函数Φ（ρ，φ）导出，这是拉普拉斯方程的解。

在圆柱坐标系中，拉普拉斯方程形式为：该方程必须根据边界条件求解Φ（ρ，φ），边界条件是：通过变量分离的方法，将Φ（ρ，φ）表示为：图1 同轴线几何结构把上式带入拉普拉斯方程，得到：通过通常的变量分离参数，其中的两个项必须等于常数，这样有：其中k φ=n 必须是整数，因为将φ增加2π的倍数不应改变结果。

因为边界条件不随φ变化，所以电位Φ(ρ,φ)不应随φ变化。

低通滤波器的设计和优化低通滤波器是一种常见的信号处理器件，用于去除信号中的高频成分，保留低频信号。

在电子领域中，低通滤波器的设计和优化是一项关键任务，本文将介绍低通滤波器的基本原理、常见的实现方法以及优化技术。

一、低通滤波器的基本原理低通滤波器是一种频率选择性滤波器，它可以通过滤波器的截止频率来控制信号中通过的频率范围。

低通滤波器允许低频信号通过而抑制高频信号，常用于信号处理、音频放大、通信系统等应用中。

低通滤波器的原理基于频率响应曲线，其特点是在截止频率以下，信号的衰减较小；而在截止频率以上，则呈现出明显的衰减。

根据不同的要求和应用场景，可以选择各种类型的低通滤波器，如巴特沃斯滤波器、切比雪夫滤波器、埃尔米特滤波器等。

二、低通滤波器的实现方法低通滤波器可以通过多种方式实现，下面介绍两种常见的方法。

1. RC低通滤波器RC低通滤波器是一种简单且常见的实现方法，它基于电容和电阻的组合。

电容的特性是在高频信号下具有较大的阻抗，而在低频信号下具有较小的阻抗。

通过合理选择电容和电阻的数值，可以实现所需的截止频率。

2. 基于操作放大器的低通滤波器除了RC低通滤波器外，还可以使用操作放大器构建低通滤波器。

在这种方法中，操作放大器的反馈网络被设计为低通滤波器，以实现所需的频率响应。

根据反馈电阻和电容的数值，可以调整截止频率和滤波器的品质因子。

三、低通滤波器的优化技术为了进一步提高低通滤波器的性能，可以采用以下优化技术。

1. 选择适当的滤波器类型根据应用需求，选择适当的滤波器类型是优化低通滤波器的第一步。

不同的滤波器类型在频率响应、群延迟等方面有所差异，需根据具体情况进行选择。

2. 优化滤波器参数在设计低通滤波器时，选择合适的滤波器参数对性能具有重要影响。

例如，在RC低通滤波器中，调整电阻和电容的数值可以改变截止频率和衰减特性。

3. 级联和并联滤波器级联和并联滤波器是优化低通滤波器性能的有效方法之一。

通过将多个滤波器级联或并联，可以实现更严格的频率选择性以及更小的衰减。

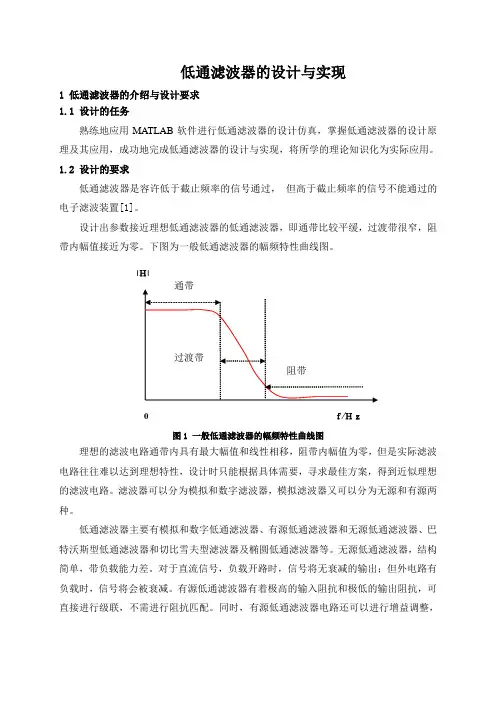

低通滤波器的设计与实现1 低通滤波器的介绍与设计要求1.1 设计的任务熟练地应用MATLAB软件进行低通滤波器的设计仿真，掌握低通滤波器的设计原理及其应用，成功地完成低通滤波器的设计与实现，将所学的理论知识化为实际应用。

1.2 设计的要求低通滤波器是容许低于截止频率的信号通过，但高于截止频率的信号不能通过的电子滤波装置[1]。

设计出参数接近理想低通滤波器的低通滤波器，即通带比较平缓，过渡带很窄，阻带内幅值接近为零。

下图为一般低通滤波器的幅频特性曲线图。

图1 一般低通滤波器的幅频特性曲线图理想的滤波电路通带内具有最大幅值和线性相移，阻带内幅值为零，但是实际滤波电路往往难以达到理想特性，设计时只能根据具体需要，寻求最佳方案，得到近似理想的滤波电路。

滤波器可以分为模拟和数字滤波器，模拟滤波器又可以分为无源和有源两种。

低通滤波器主要有模拟和数字低通滤波器、有源低通滤波器和无源低通滤波器、巴特沃斯型低通滤波器和切比雪夫型滤波器及椭圆低通滤波器等。

无源低通滤波器，结构简单，带负载能力差。

对于直流信号，负载开路时，信号将无衰减的输出；但外电路有负载时，信号将会被衰减。

有源低通滤波器有着极高的输入阻抗和极低的输出阻抗，可直接进行级联，不需进行阻抗匹配。

同时，有源低通滤波器电路还可以进行增益调整，通过调节桥臂电阻，可补偿电路中的增益衰减。

电路对直流信号及低频信号几乎无增益衰减。

一个滤波器是用一组输入输出对儿或激励一响应对儿表征的系统。

滤波器的性能用一些参数来表征，最常用的技术参数是频率响应，称传递函数。

根据传递函数的形式，比较普遍的滤波器有巴特沃斯滤波、切比雪夫滤波和椭圆滤波等。

图1为3种滤波器的幅频特性的比较。

a.巴特沃斯低通滤波器b.契比雪夫低通滤波器c.椭圆函数低通滤波器图2 几种模拟低通滤波器的幅频特性图1(a)为巴特沃斯滤波器的幅频特性曲线，其通带和阻带是平坦的，但是其过渡带太过平缓;图l(b)为契比雪夫低通滤波器的幅频特性曲线，其通带是等波纹抖动的，阻带内衰减单调增大，仅在无限大阻带处衰减为无限大，过渡带比巴特沃斯滤波器稍稍陡峭;图l(c)为椭圆函数滤波器的幅频特性曲线，其通带和阻带都是抖动的，但其过渡带下降迅速，过渡带很窄。

低通滤波器设计制作一、实验目标及目的：1设计一个截止频率为9200Hz 的低通滤波器 2掌握滤波器的设计制作方法 3掌握滤波器截止频率的测量方法 4掌握测试报告文档处理方法 二、测试仪器1、GWinsTEKGOS-620双踪示波器2、函数信号发生器3、示波器测试笔2个 三、滤波器的设计制作步骤1首先给出低通滤波器的电路图和频谱特性。

2根据低通滤波器的截止频率10200Hz ，选定合适的电容和电阻。

3根据选定的参数用Matlab 进行仿真。

4制作电路板。

5完成测试。

6撰写测试报告。

四、滤波器的设计制作1低通滤波器的电路图和频谱特性1）理想低通滤波器概念：频谱函数为()()0-2=cj t H j G e ωωωω的系统称为理想低通滤波器。

其幅频特性和相频特性如图1所示。

图1理想低通滤波器的幅频特性和相频特性这里，c ω是理想低通滤波器的截止频率。

理想低通滤波器将高于c ω的信号完全衰减，而允许低于c ω的信号通过。

2）通频带概念：能使信号通过的频率范围称为通带。

理想低通滤波器的通频带为c ω3）阻带概念：阻止信号通过的频率范围称为阻带。

2实际低通滤波器：尽管理想低通滤波器具有理想的频率选择特性，但在实际应用中无法实现，我们只能用一些可实现的系统来近似它。

实际低通滤波器截止频率：用来说明电路频率特性指标的特殊频率。

当保持电路输入信号的幅度不变，改变频率使输出信号降至最大值的0.707倍所对应的频率称为其截止频率。

3低通滤波器的电路图 低通滤波器的电路图如下：4低通滤波器的频谱函数5参数选定+0u6 MATLAB仿真如下：r=4000;c=3900e-12;f=1000:1:30000; a=1./(2.*pi*r*c);b=1.+(f./a).^2;H=1./(b.^0.5);plot(f,H)运行后结果：四、电路板制作1、电阻R及电容C参数的选取C3900=ΩpFR=4000制做的电路板如图：图（一）五、频谱函数测试 1、测试步骤（1）按下示波器电源“power ”； （2）扫描时间“TIME/DIV ”达到0.2ms ； （3）将示波器“MODE ”达到“CH1”； （4）将“VOLTS/DIS ”达到“1”； （5）将打到AC;(6)将同轴测试电缆连接到“CH1”上，测试笔上的开关推到“X1” 校准如下图（二）：图（二）（7）同理对“CH2”通道进行校准； 校准如下图（三）ACGND DC图（三） 2、滤波器测试（1）用导线接滤波器的输入端，另一端插入接信号信号发生器的输出端；（2）将示波器的同轴测试电缆CH2上的鳄鱼夹接滤波器的“地端”，测试钩接“输出”；（3）将示波器“MODE ”打到“DUAL ”，调节频率旋钮，观察波形； （4）根据规定当输出的()ωj H 为最大()ωj H 的0.707倍时所对应的频率即为截止频率 。

低通滤波器的设计与仿真设计低通滤波器需要考虑以下几个方面：1. 频率响应：低通滤波器的频率响应应该呈现出降低高频分量的特性。

常见的频率响应形状包括巴特沃斯型（Butterworth）、切比雪夫型（Chebyshev）以及椭圆型（Elliptic）等。

2.通带衰减和阻带衰减：通带衰减是指滤波器在低频范围内将信号传递的衰减程度，而阻带衰减则是指滤波器将高频信号抑制的程度。

一个优秀的低通滤波器要能够实现较低的通带衰减和较高的阻带衰减。

3.相位响应：滤波器的相位响应与滤波后的信号延迟有关。

在一些应用中，信号的相位延迟会对系统的性能产生影响，因此需要对低通滤波器的相位响应进行合理设计。

设计滤波器的一种方法是使用模拟滤波器设计技术。

在模拟滤波器设计中，可以使用模拟滤波器的传递函数、阶数以及频率响应形状等参数进行设计。

根据设计的参数，可以利用电路设计工具进行滤波器的仿真和优化。

最终得到满足要求的模拟滤波器电路。

另一种方法是使用数字滤波器设计技术。

数字滤波器是通过数字信号处理的方法实现滤波效果的。

在设计数字滤波器时，需要选择适当的滤波器类型（如FIR滤波器或IIR滤波器）、阶数、滤波器系数等参数。

可以使用各种数学算法和信号处理工具进行仿真和优化，最终得到满足要求的数字滤波器。

在设计和仿真低通滤波器时，常用的工具有MATLAB、Simulink、SPICE等。

这些工具提供了丰富的滤波器设计函数和可视化界面，可以方便地进行设计和仿真。

在进行滤波器设计和仿真过程中，需要注意选择适当的滤波器类型和参数。

此外，还需要根据应用需求进行滤波器的性能优化和调整。

通过设计与仿真，可以得到满足特定应用需求的低通滤波器，提高系统的性能和信号质量。

低通滤波器的设计与实现首先，低通滤波器的设计与实现需要了解滤波器的特性。

低通滤波器的作用是传递低频信号，抑制高频信号。

根据这个特性，可以选择不同的滤波器类型来实现。

常见的低通滤波器类型有巴特沃斯滤波器、切比雪夫滤波器和椭圆滤波器等。

其次，滤波器的类型选择要考虑滤波器的性能参数。

常见的性能参数有滤波器的通带增益、截止频率、阻带衰减等。

通带增益是指滤波器在通带内的增益，截止频率是指信号通过滤波器时的频率，阻带衰减是指滤波器在阻带内的衰减程度。

根据实际需求，选择适当的性能参数。

接下来，选择滤波器的阶数和架构。

阶数是指滤波器的复杂度，一般来说，阶数越高，滤波器的性能越好，但计算量也会增加。

可以根据实际应用的要求来选择滤波器的阶数。

架构是指滤波器的实现方式，可以选择直接型、级联型或并联型等不同的架构。

设计完滤波器的参数后，就可以开始实现了。

常用的实现方法有模拟滤波器和数字滤波器两种。

模拟滤波器是使用模拟电路来实现滤波器。

模拟滤波器的设计需要根据滤波器的类型和参数选择适当的电路结构，如电容、电感、放大器等元件。

然后通过调整电路中的元件值来满足滤波器的性能要求。

模拟滤波器的优点是实时性好，但是受限于电路的精度和稳定性。

数字滤波器是使用数字信号处理技术来实现滤波器。

数字滤波器的设计首先需要将连续时间信号转换为离散时间信号，然后利用数字滤波器算法对离散信号进行滤波处理。

常用的数字滤波器算法有有限冲激响应（FIR）滤波器和无限冲激响应（IIR）滤波器。

FIR滤波器是通过对输入信号和滤波器的系数进行卷积运算得到输出信号，IIR滤波器则是通过对输入信号和输出信号的反馈运算得到输出信号。

数字滤波器的优点是可以实现高精度和稳定性，但计算量较大。

在实现过程中，需要选择适当的滤波器算法和化简方法，并进行数值计算和误差分析等处理。

如果需要进行实时处理，还需要考虑滤波器的延迟和计算复杂度问题。

综上所述，低通滤波器的设计与实现涉及到滤波器的特性、滤波器的类型、滤波器的参数选择等方面的内容。

低通滤波器设计低通滤波器是一种用于滤除高频信号从而保留低频信号的电子电路。

它在很多领域中都有广泛的应用，如音频处理、通信系统和图像处理等。

设计一个低通滤波器的过程需要考虑滤波器的频率响应、幅度响应和相位响应等参数。

首先，在设计低通滤波器之前，需要确定滤波器的通带截止频率，这是指滤波器开始起作用并削弱高频信号的频率。

通带截止频率的选择取决于具体应用，一般根据信号的频率范围和带宽要求来确定。

接下来，可以选择使用不同的滤波器设计方法，如理想滤波器、巴特沃斯滤波器或者是设计库特斯滤波器等。

理想滤波器具有无限的阻带增益和无衰减的通带增益，在实际应用中不容易实现。

而巴特沃斯滤波器则具有平坦的幅度响应和相位响应，但是在通带部分有一定的波纹。

库特斯滤波器则在通带部分和阻带部分都具有平坦的响应特性。

一般来说，可以使用模拟滤波器进行设计，然后通过二阶滤波器级联或者使用数字滤波器进行实现。

在模拟滤波器设计中，可以使用运放和电容电感元件来实现滤波器的传递函数。

而数字滤波器的设计则需要将模拟滤波器的传递函数进行离散化处理，然后使用数字信号处理方法进行实现。

在滤波器设计过程中，需要注意滤波器的性能指标，如通带衰减、阻带增益和相位失真等。

通带衰减决定了滤波器对于高频信号的抑制程度，阻带增益则决定了滤波器对于低频信号的保留程度。

最后，需要验证设计的滤波器的性能是否满足要求。

可以通过使用系统鉴别方法或者采用实际的测试信号进行验证。

如果性能不满足要求，则需要进行调整和优化。

综上所述，低通滤波器的设计需要考虑滤波器的频率响应、幅度响应和相位响应等参数，并选择合适的设计方法和滤波器类型。

在设计过程中需要注意性能指标，并进行验证和调整。

低通滤波器的设计低通滤波器是一种常用的信号处理器件，其作用是通过滤除高频信号成分，仅保留低频信号成分。

低通滤波器被广泛应用于音频处理、通信系统、图像处理等领域。

本文将详细介绍低通滤波器的设计原理、常见类型和设计方法。

一、设计原理：低通滤波器的设计原理基于频率响应的概念。

频率响应是描述滤波器在不同频率上的输出响应的函数。

在低通滤波器中，我们希望将高频信号抑制掉，只保留低频信号。

频率响应可以通过滤波器的幅频特性来表示，即滤波器的输出信号幅度对不同频率信号的响应。

二、常见类型：1.RC低通滤波器：RC低通滤波器是一种基本的被动滤波器。

它由一个电阻和一个电容构成，具有简单的电路结构和较低的成本。

RC低通滤波器的主要特点是随着频率的增加，输出信号幅度逐渐减小。

2.LC低通滤波器：LC低通滤波器是由L（电感）和C（电容）两个元件组成的被动滤波器。

它具有较高的品质因数和较低的阻抗。

LC低通滤波器可以用于更高频率范围的信号处理，并具有较好的抑制高频噪声和干扰的能力。

3. Butterworth 低通滤波器：Butterworth 低通滤波器是一种常用的模拟滤波器，其特点是在通带中幅值基本保持不变，而在截止频率附近有较平坦的过渡带和陡峭的阻带边缘。

Butterworth 低通滤波器的频率响应可以通过林肯图、巴特沃斯图等图形来表示。

三、设计方法：设计一个低通滤波器需要确定以下几个参数：截止频率、滤波器类型、阶数和电路元件选择。

1.确定截止频率：截止频率是指滤波器开始起作用且对信号进行衰减的频率。

根据应用需求和信号频谱，选择一个适当的截止频率。

2. 选择滤波器类型：根据应用需求和技术要求，选择合适的滤波器类型，如RC滤波器、LC滤波器、Butterworth滤波器等。

3.确定阶数：滤波器的阶数是指滤波器的输出与输入之间的数量关系。

阶数越高，滤波器的带宽越窄。

根据应用需求和系统性能要求，确定一个适当的阶数。

4.选择电路元件：根据设计参数和理论计算，选择合适的电阻、电容、电感等元件。

低通滤波器设计范文1.理想低通滤波器设计方法：理想低通滤波器是一种理论上的滤波器，可以完全传递低于截止频率的信号，而完全阻碍高于截止频率的信号。

它的频率响应是一个矩形函数。

这种滤波器的设计方法包括：-频域设计方法：使用傅立叶变换将输入信号与理想低通滤波器的频率响应相乘，然后再进行反傅立叶变换得到滤波器的时域响应。

这种方法可以得到理论上最佳的低通滤波器设计，但是在实际应用中由于输入信号和滤波器的长度有限，会产生频谱泄漏和振铃等现象。

- 时域设计方法：通过直接设计滤波器的时域冲激响应或单位脉冲响应。

这种方法包括窗函数法、布莱克曼窗法、Cauer窗法等。

2.模拟滤波器设计方法：模拟低通滤波器设计通常使用传统的模拟滤波器结构，如巴特沃斯、切比雪夫和椭圆滤波器等。

这些滤波器结构都有各自的特点和设计要求，可以根据实际需求选择合适的滤波器结构。

3.数字滤波器设计方法：数字低通滤波器设计通常使用数字滤波器结构或算法来实现。

常见的数字滤波器设计方法包括：-FIR（有限脉冲响应）滤波器设计：FIR滤波器是一种线性相位滤波器，可以通过设计其冲激响应来实现低通滤波。

常用的设计方法有窗函数法、最小二乘法等。

-IIR（无限脉冲响应）滤波器设计：IIR滤波器是一种递归滤波器，可以通过设计其差分方程的系数来实现低通滤波。

常用的设计方法有巴特沃斯滤波器设计、切比雪夫滤波器设计等。

在实际应用中，低通滤波器的设计通常需要考虑多个因素，包括滤波器的通带、阻带和过渡带的特性，滤波器的幅频响应、相频响应和群延迟等参数，以及设计的难易程度和实现的复杂度等。

根据不同的应用需求和设计指标，可以选择合适的滤波器设计方法和技术。

需要注意的是，滤波器的设计过程并非一次成功，通常需要进行多次优化和调整，以达到设计要求。

同时，为了验证滤波器的设计效果，还需要进行频率响应测试、时域响应测试和系统性能评估等工作。

因此，低通滤波器的设计是一个相对复杂和繁琐的过程，需要设计者具备相应的理论知识和实践经验。

低通滤波器的设计1低通滤波器的⼏种⽅式对⽐巴特沃思型滤波器的特点是通带内⽐较平坦，但是衰减较慢；切⽐雪型滤波器的特点是通带内有等波纹起伏，衰减较快，但相位特性和群延时特性不太好；逆切⽐雪夫型滤波器的特点是阻带内有等波纹起伏，阻带内有零点，由于椭圆形滤波器⽐它能得到更好的截⽌特性，因⽽它不太使⽤；⽽椭圆函数型滤波器的特点是通带内和阻带内都有等波纹起伏。

贝塞尔滤波器是通带内延时特性最好，因⽽这种滤波器能够⽆失真的传送信号，但其截⽌特性相当差。

LTC1560-1允许通带内有有波动（采⽤⽆波动的巴特沃斯滤波器，如果调解参数，衰减速度如果也能满⾜要求，那样更好），0.55倍截⽌频率时为±0.2dB，0.9倍截⽌频率时为±0.3dB，在衰减带要求是2.43倍截⽌频率时为63dB，在10倍截⽌频率时是60dB以上。

考虑以上要求，巴特沃思型滤波器、切⽐雪夫型滤波器、椭圆形滤波器都有可能满⾜要求，⽽贝塞尔滤波器由于截⽌特性相当差（LTC1560-1对于截⽌频率有要求），逆切⽐雪夫滤波器⼀般由椭圆形滤波器取代，所以先考虑前三种滤波器。

切⽐雪夫型滤波器和椭圆形滤波器的相位特性和群延时特性不太好，虽然衰减较快，但是较容易失真。

本设计要求截⽌频率为1Mhz，不是太⾼，采⽤巴特沃斯滤波器虽然衰减较慢，但是应该可以在此频率下达到要求，故优先采⽤巴特沃斯滤波器，后⼜⽤切⽐雪夫滤波器与巴特沃斯的结果进⾏对⽐，发现切⽐雪夫滤波器波动太⼤，远远超出了LTC1560的要求，⽽六阶巴特沃斯滤波器与LTC1560的特性最相似，仅仅在0.9倍截⽌频率时⼤于0.3dB，但这是⼏种设计中最理想的情况。

2 低通滤波器参数设计设计模拟滤波器有两种⽅式：采⽤滤波器设计软件和⼿⼯⽅式设计。

为了对各种情况的优劣进⾏对⽐，先采⽤巴特沃斯设计，后采⽤切⽐雪夫设计，并且在两种设计中，先⽤filterlab软件设计，再⽤⼿⼯设计。

LTC1560的指标：通带截⽌频率：fc =1M通带最⼤衰减：0.3dB阻带截⽌频率：2.43Mhz阻带最⼩衰减：60dBC1C2⼿⼯设计四阶巴特沃斯滤波器的步骤如下（五阶，六阶⽅法⼀样）：（1）选择电容值，计算电阻R1，R2，R3，R4的值。

低通滤波器的设计与分析在信号处理领域，滤波器是一种常用的设备，用于选择性地通过或抑制特定频率的信号。

其中，低通滤波器是一类常见的滤波器，它可以通过滤除高频信号而保留低频信号，被广泛运用于音频处理、通信系统以及传感器技术等领域。

低通滤波器的基本原理低通滤波器的设计目的是滤除输入信号中高于一定频率的成分，只保留低于该频率的信号成分。

低通滤波器可以通过电路元件或数字算法实现。

在电路中，常见的低通滤波器设计包括RC滤波器、RL滤波器、二阶巴特沃斯滤波器等。

这些滤波器的基本原理是通过电容、电感和电阻的组合，构造一个频率特性使得高频分量被抑制，而低频信号透过。

设计者可以根据具体需求选择不同类型的滤波器。

在数字信号处理中，低通滤波器通过数字滤波算法实现，如FIR（有限脉冲响应）滤波器和IIR（无限脉冲响应）滤波器。

这些滤波器可以根据设计要求确定滤波器的阶数、截止频率等参数，灵活地调节滤波器的性能。

低通滤波器的设计步骤设计低通滤波器的关键步骤包括确定滤波器类型、选择合适的滤波器结构、确定截止频率和设计滤波器参数等。

首先，根据需求明确选择滤波器的类型，例如模拟滤波器或数字滤波器，并选择合适的结构。

其次，确定设计要求中的截止频率，即高频信号被滤除的频率，这将直接影响到滤波器的性能。

接下来，根据滤波器类型和截止频率，计算滤波器的参数，例如电路元件数值、数字滤波器的系数等。

最后，进行滤波器的仿真分析和实际实现，验证设计的性能和有效性。

低通滤波器的应用低通滤波器在实际应用中有着广泛的用途。

在音频处理领域，低通滤波器常用于音乐和语音信号的处理，去除高频噪声并提取出清晰的声音。

在通信系统中，低通滤波器用于信号调理和解调，保证通信信号的稳定传输。

在传感器技术中，低通滤波器可以帮助传感器滤除噪声，提高信号的精准度和可靠性。

综上所述，低通滤波器作为一种重要的信号处理工具，在各种领域都有着重要的应用和意义。

通过合理设计和分析，可以有效地实现信号的处理和提取，为各种系统的性能提升和优化提供帮助。
