2BV(SKA)系列水环式真空泵

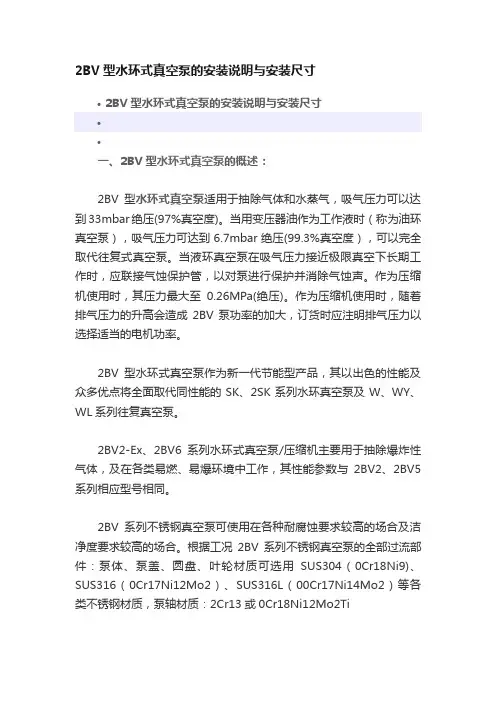

2BV型水环式真空泵的安装说明与安装尺寸•2BV型水环式真空泵的安装说明与安装尺寸••一、2BV型水环式真空泵的概述：2BV型水环式真空泵适用于抽除气体和水蒸气，吸气压力可以达到33mbar绝压(97%真空度)。

当用变压器油作为工作液时（称为油环真空泵），吸气压力可达到6.7mbar绝压(99.3%真空度），可以完全取代往复式真空泵。

当液环真空泵在吸气压力接近极限真空下长期工作时，应联接气蚀保护管，以对泵进行保护并消除气蚀声。

作为压缩机使用时，其压力最大至0.26MPa(绝压)。

作为压缩机使用时，随着排气压力的升高会造成2BV泵功率的加大，订货时应注明排气压力以选择适当的电机功率。

2BV型水环式真空泵作为新一代节能型产品，其以出色的性能及众多优点将全面取代同性能的SK、2SK系列水环真空泵及W、WY、WL系列往复真空泵。

2BV2-Ex、2BV6系列水环式真空泵/压缩机主要用于抽除爆炸性气体，及在各类易燃、易爆环境中工作，其性能参数与2BV2、2BV5系列相应型号相同。

2BV系列不锈钢真空泵可使用在各种耐腐蚀要求较高的场合及洁净度要求较高的场合。

根据工况2BV系列不锈钢真空泵的全部过流部件：泵体、泵盖、圆盘、叶轮材质可选用SUS304（0Cr18Ni9)、SUS316（0Cr17Ni12Mo2）、SUS316L（00Cr17Ni14Mo2）等各类不锈钢材质，泵轴材质：2Cr13或0Cr18Ni12Mo2Ti2BV型水环式真空泵机械密封采用进口产品，密封件可采用氟橡胶或聚四氟乙烯.相对于国内同类型SK、2SK、SZ等水环式真空泵，其有以下特点：·2BV型水环式真空泵机泵同轴式直联设计，节省空间，易于安装。

·2BV型水环式真空泵全部采用国外进口机械密封作为标准配置。

·2BV型水环式真空泵全部设有气蚀保护管接口，如在极限压力下工作，开启气蚀保护管接口（或与分离器连接）可在最大限度保证吸气效果的情况下消除气蚀声，并对泵进行保护。

【2SK系列两级水环式真空泵】型号意义：SK型分体式水环真空泵价格SK直联式水环真空泵价格SZ型水环式真空泵价格SHB循环水真空泵价格SZB水环式真空泵价格旋片式真空泵价格【2XZ型直联旋片式真空泵】型号意义：旋片式真空泵价格SK型分体式水环真空泵价格SK直联式水环真空泵价格SZ型水环式真空泵价格SHB循环水真空泵价格SZB水环式真空泵价格【2X型双级旋片式真空泵】型号意义：旋片式真空泵价格SK型分体式水环真空泵价格SK直联式水环真空泵价格SZ型水环式真空泵价格SHB循环水真空泵价格SZB水环式真空泵价格【SK系列水环式真空泵】型号意义：SK型分体式水环真空泵价格SK直联式水环真空泵价格SZ型水环式真空泵价格SHB循环水真空泵价格SZB水环式真空泵价格旋片式真空泵价格【SK型直联水环式真空泵】型号意义：SK型分体式水环真空泵价格SK直联式水环真空泵价格SZ型水环式真空泵价格SHB循环水真空泵价格SZB水环式真空泵价格旋片式真空泵价格【SZB型水环式真空泵】型号意义：SK型分体式水环真空泵价格SK直联式水环真空泵价格SZ型水环式真空泵价格SHB循环水真空泵价格SZB水环式真空泵价格旋片式真空泵价格【SZ型水环式真空泵】型号意义：SK型分体式水环真空泵价格SK直联式水环真空泵价格SZ型水环式真空泵价格SHB循环水真空泵价格SZB水环式真空泵价格旋片式真空泵价格【XD型单级旋片式真空泵】型号意义：旋片式真空泵价格SK型分体式水环真空泵价格SK直联式水环真空泵价格SZ型水环式真空泵价格SHB循环水真空泵价格SZB水环式真空泵价格伽利略Galileo泵-欧洲品质。

【SK系列水环式真空泵】性能参数：型号抽气量（m3/min）真空泵极限压力电机功率(kw)泵转速(r/min)压缩机压力(MPa)口径(mm)最大Maximum吸入压力为-0.041MPa(-450mmHg)mmHg MPa真空泵压缩机进出SK-1.5 1.5 1.35-680-0.0913414400～0.17070SK-33 2.8-700-0.093 5.57.514400～0.17070SK-66 5.4-700-0.0931********～0.18080SK-121210.8-700-0.09318.530970/9800～0.18080SK-202018-700-0.0933*******～0.1150150SK-303027-700-0.0935*******～0.1150150SK-424237.8-700-0.09375-740-150150SK-606054-700-0.09390-590-250250SK-858576.5-700-0.093132-590-250250SK-120120108-700-0.093185-490-300250注:1、真空度从40%到90%或压力从0.05MPa到0.15MPa的吸排气量随着供水量的大小，叶轮与侧盖的间隙大小而变化，叶轮与侧盖的间隙大小而变化，特别是流量较小时，如果调整不准确更容易引起偏小2、表内数值是在下列条件下得出：①水温15℃；②空气20℃；③气体相对温度70%；④大气压力0.1013MPa3、表内性能偏差不超过5%SK型分体式水环真空泵价格SKA、2BV水环式真空泵价格编号型号电压功率无电机带电机编号型号电压功率无电机带电机42 SK-1.5 3.0-4 2780 3545 33 SKA2060 0.81-2 194643 SK-3 5.5-4 3197 4518 34 SKA2061 1.45-2 208544 SK-6 11 *4 4726 6950 35 SKA2070 2.35-2 264145 SK-12 18.5-6 7645 11815 36 SKA2071 3.85-2 319746 SK-15 22 *6 10703 15568 37 SKA5110 4.0-4 430947 SK-20 37 *8 15985 26410 38 SKA5111 5.5-4 500448 SK-30 55 *8 18765 39615 39 SKA5121 7.5-4 653349 SK-42 75 *8 30580 53515 40 SKA5131 11 *4 83402SK双级水环式真空泵价格41 SKA5161 15 *6 13622编号型号电压功率无电机带电机SK直联式水环真空泵价格50 2SK-1.5 4.0-4 3753 4726 型号电压功率无电机带电机51 2SK-3 7.5-4 4309 5838 SK-O.15 0.55-2 139052 2SK-6 15 *4 5421 8201 SK-0.4 1,5-2 159953 2SK-12 22 *6 11815 16680 SK-0.8 2.2-2 1668 54 2SK-15 30 *8 17097 25298 SK-1.5A 3.0-2 2572 55 2SK-2037 *82502035445SK-1.5B4.0-22711SZ 型水环式真空泵价格SHB 循环水真空泵价格型号 电压 功率 无电机 带电机 规格型号极限真空不含税运 含税运SZ-1 4.0-4 2711 3684 Pa（220V) （220V) SZ-27.5-433364865SHB-IIIA 6×10-2 1155 1386 SZB 水环式真空泵价格SHB-2IIIA 6×10-2 1568 1881 型号 电压 功率 无电机 带电机 SHB-95A6×10-2 2049 2459SZB-4 1.5-4 1390 2363SZB-82.2-415292502旋片式真空泵价格名 称规格型号抽气速率 极限真空不含税运价格含税运L/SPa 单相（220V)三相（380V)单相（220V) 三相（380V)皮带旋片式真空泵价格2X-4A4 6×10-2 1513 1478 1815 1774 2X-8A 8 6×10-2 3094 3713 2X-15A 15 6×10-2 4056 4868 2X-30A 30 6×10-2 6531 7838 2X-70A 70 6×10-2 9075 10890 直联旋片式真空泵价格2XZ-0.5 0.5 6×10-2 791 0 949 0 2XZ-1 1 6×10-2 859 0 1031 0 2XZ-22 6×10-2 1031 0 1238 0 2XZ-4 4 6×10-2 1238 1224 1485 1469 2XZ-2B 2 4×10-2 1306 1293 1568 1551 2XZ-4B4 4×10-2 1513 1499 1815 1799 2XZ-6B6 4×10-2 2750 2613 3300 3135 2XZ-8B 8 4×10-2 3438 4125 2XZ-15B154×10-2467556102XZ-25B 25 4×10-2 8800 10560 防爆旋片式真空泵价格2XZF-0.5 0.5 6×10-2 1616 1513 1939 1815 2XZF-11 6×10-2 1788 1650 2145 1980 2XZF-2 2 6×10-2 2200 1925 2640 2310 2XZF-4 4 6×10-2 2956 2888 3548 3465 2XZF-6B 6 6×10-2 3438 4125 2XZF-8B 8 6×10-2 4469 5363 2XZF-15B 15 6×10-2 5844 7013 单级真空泵价格XZ-10.5 6×10-2 399 479 XZ-2 1.1 6×10-2 468 561 XZ-42.26×10-2619743名 称规格型号抽气速率 极限真空含税出厂价含税出厂价 L/SPa 单相（220V)三相（380V)单相（220V) 三相（380V)无油真空泵价格WXZ-1 16×10-21375 1341 1650 1609 WXZ-2 26×10-2 1581 1547 1898 1856 隔膜真空泵价格LH-85 30（L/min ） 0.085Mpa 1031 1238 LH-85L 30（L/min ） 0.085Mpa 1169 1403 LH-95D 30（L/min ） 0.095Mpa 1361 1634 LH-85DL60（L/min ） 0.085Mpa13611634。

立式真空泵，同比增长15.4%，增幅为1997年以来的新高。

居民消费价格同比上涨3.2%，涨幅比上年同期上升1.9个百分点。

同期，我国进出口总额9809亿美元，同比增长23.3%，比上年同期回落0.1个百分点。

其中，出口5467亿美元，增长27.6%；进口4342亿美元，增长18.2%。

进出口相抵，顺差达1125亿美元，比上年同期增加511亿美元。

上半年外商直接投资实际使用金额319亿美元，同比增长12.2%。

6月末，国家外汇储备13326亿美元，比上年末增加2663亿美元。

李晓超说，上半年，城镇居民人均可支配收入7052元，扣除价格因素，实际增长14.2%，增幅高于上年同期4个百分点。

农民人均现金收入2111元，同比增加314元，扣除价格因素，实际增长13.3%，增速高于上年同期1.4个百分点，高于一季度1.2个百分点。

城乡居民收入出现了多年少有的快速增长态势。

他指出，当前我国经济运行中一些体制性、结构性矛盾依然突出，特别是国际收支不平衡，食品价格涨幅过高，节能减排压力仍然很大。

要继续坚持以科学发展观统领经济社会发展全局，不断加强和改善宏观调控，切实贯彻落实好中央的各项方针政策，着力调整结构、转变增长方式和深化改革，力争实现国民经济又好又快发展。

中国投资百亿在三峡库区建污水处理厂位于重庆市西部和东南部的潼南、彭水两县城的污水处理厂设计概【2BV型水环式真空泵】产品简介：2BV型水环式真空泵（简称：2BV真空泵），适于抽除气体和水蒸汽。

吸气压力可以达到33mbar绝压（97%真空度）当真空泵在吸气压力低于80mbar 的状态下长期工作时，应联接汽蚀保护管以对泵进行保护，如配大气喷射器（见附件表）吸气压力可达10mbar，喷射器可直接装在真空泵上。

作为压缩机用时，其压力最大至0.26mbar（绝压）。

2BV型水环真空泵为整体结构—机泵同轴的单级泵。

轴封采用机械密封，具有结构简单，安装简捷、无油、安全可靠等特点。

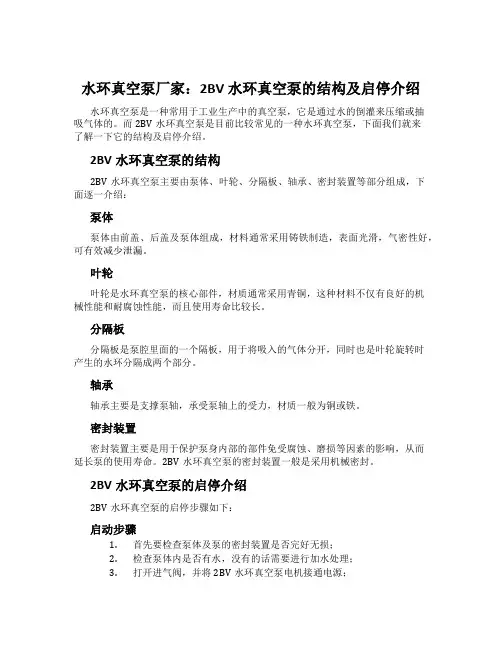

水环真空泵厂家：2BV 水环真空泵的结构及启停介绍水环真空泵是一种常用于工业生产中的真空泵，它是通过水的倒灌来压缩或抽吸气体的。

而2BV水环真空泵是目前比较常见的一种水环真空泵，下面我们就来了解一下它的结构及启停介绍。

2BV水环真空泵的结构2BV水环真空泵主要由泵体、叶轮、分隔板、轴承、密封装置等部分组成，下面逐一介绍：泵体泵体由前盖、后盖及泵体组成，材料通常采用铸铁制造，表面光滑，气密性好，可有效减少泄漏。

叶轮叶轮是水环真空泵的核心部件，材质通常采用青铜，这种材料不仅有良好的机械性能和耐腐蚀性能，而且使用寿命比较长。

分隔板分隔板是泵腔里面的一个隔板，用于将吸入的气体分开，同时也是叶轮旋转时产生的水环分隔成两个部分。

轴承轴承主要是支撑泵轴，承受泵轴上的受力，材质一般为铜或铁。

密封装置密封装置主要是用于保护泵身内部的部件免受腐蚀、磨损等因素的影响，从而延长泵的使用寿命。

2BV水环真空泵的密封装置一般是采用机械密封。

2BV水环真空泵的启停介绍2BV水环真空泵的启停步骤如下：启动步骤1.首先要检查泵体及泵的密封装置是否完好无损；2.检查泵体内是否有水，没有的话需要进行加水处理；3.打开进气阀，并将2BV水环真空泵电机接通电源；4.然后再逐渐打开排气阀，观察泵轮是否开始转动，当转速趋于稳定时，泵已经启动成功了。

停止步骤1.首先要逐渐关闭排气阀，让泵处于空载状态；2.将电机切断电源，等待泵轮停下后，再关闭进气阀；3.最后要注意将水环泵的找排气塞口放开，放出残水，以免堵塞泵体内部零件。

以上就是2BV水环真空泵的结构及启停介绍，希望能对大家有所帮助。

水环式真空泵结构
图
SK 系列水环式真空泵】结构图：
以下几款不式真空泵结构图供用户、施工方或参考SK 系列水环式真空泵】结构图：
SK型分体式水环真空泵价格SKA、2BV水环式真空泵价格
SK直联式水环真空泵价格
SZ型水环式真空泵价格SHB循环水真空泵价格
SZB水环式真空泵价格
旋片式真空泵价格
【SZB型水环式真空泵】结构图:
SZB型水环式真空泵结构如图一所示、工作室由泵体（ 2 ）、泵盖（1 ）构成，上有进排气口（详见图三），下有放水螺塞（15 ）（见图三），泵盖上有指示旋转方向的箭头，泵体有填料函和填料压盖（
5），装填
料（4、密封，泵体侧面的螺丝孔（16 ）（见图三）为补充水环消耗用水。

由铸铁制成叶轮（3、，有12个叶片呈放射状均分布，有平衡孔（其中两个套扣供拆卸用）平衡轴向力。

叶轮平键（9、与轴（10、联
接并可沿轴向滑动调节间隙。

轴为优质钢制成，支承在泵的托架（（6 ）的两个滚珠轴承（17）上，右端有弹性联轴器（8）和电机直接联接。

托架（6）用铸铁制成，有止口保证与泵体准确联接，轴承间有空腔, 可存润滑油，用稀油或黄油滑均可。

从传动方向看，泵轴为逆时针方向旋转（右边法兰为排气口，左边法兰为进气口）。

SK型分体式水环真空泵价格
SK直联式水环真空泵价格
SZ型水环式真空泵价格SHB循环水真空泵价格
SZB水环式真空泵价格
旋片式真空泵价格。

2BV水环式真空泵的用途及使用范围：2BV系列水环真空泵为整体结构—机泵同轴的单级泵。

轴封采用机械密封，具有结构简单，安装简捷、无油、安全可靠等特点。

2BV系列水环真空泵适于抽除气体和湿润蒸汽，吸气压力可达到33mbar绝压（97%真空度），当2BV水环式真空泵在吸气压力低于80mbar的状态下长期工作时，应联接汽蚀保护管以对泵进行保护，2BV水环式真空泵如配大气喷射器吸气压力可达10mbar，喷射器可直接安装在真空泵吸气口上，作为压缩机使用时，其压力最大至0.26MPa（绝压）。

2BV系列水环真空泵及压缩机被广泛用于石油、化工、制药、食品、制糖工业等领域。

由于在工作过程中，气体的压缩过程是等温的，所以在压缩和抽吸易燃易爆气体时，不易发生爆炸，所以其应用更加广泛。

SK型水环式真空泵的用途及使用范围：SK型水环式真空泵及压缩机是用来抽吸或压送气体和其它无腐蚀性、不溶于水、不含有固体颗粒的气体，以便在密闭容器中形成真空或压力，满足工艺流程要求。

吸入或压送的气体中允许混有少量的液体。

SK型水环式真空泵及压缩机广泛应用于机械、石油、化工、制药、陶瓷、制糖、印染、冶金及电子等行业。

由于在工作过程中，该类泵对气体的压缩是在等温状态下进行的，因此在压送或抽吸易燃、易爆气体时，不易发生危险，所以在其应用更加广泛。

2SK水环真空泵的产品说明2SK系列两级水环真空泵及2SK-P1系列两级水环真空泵-大气喷射泵机组是我厂根据行业标准JB/T7255-94《水环式真空泵和水环压缩机》之规定发展的真空泵及真空机组，具有真空度高，在高真空区间抽速大以及结构紧凑、使用可靠、装拆方便等特点。

机组是由2SK水环真空泵和一级大气喷射泵组成，用户根据需要可单独使用两级水环真空泵。

2SK水环真空泵或机组是用来抽吸空气或其它不溶于水、不含固体颗粒、无腐蚀性的气体，以便在密闭容器内形成一定的真空度，是适宜轻纺、食品、冶金、化工等工业部门用于真空蒸发、真空浓缩、真空回潮、真空干燥、真空冶炼等工艺过程。

2bv水环式真空泵参数2BV水环式真空泵是一种常用的真空设备，广泛应用于各个行业中。

本文将从以下几个方面详细介绍2BV水环式真空泵的参数。

一、2BV水环式真空泵的工作原理2BV水环式真空泵采用水作为密封介质，在实际工作中，水环式真空泵内部有一个水环，在旋转的时候会与泵腔内壁产生一层水环，形成一个密封的工作腔，然后通过转子的旋转运动，使气体以顺序的方式进入到泵腔中，然后再被排出，从而实现真空吸附的效果。

二、2BV水环式真空泵的结构特点1. 本体结构紧凑，体积小巧，重量轻，便于安装和移动。

2. 采用全闭数字换向器，可以实现自动换向，使泵机更加可靠稳定。

3. 轴承采用冲洗润滑液循环系统，能够有效保护轴承的使用寿命。

4. 可以根据用户的需求，配置不同的材质，如铸铁、不锈钢等，以适应不同的工况要求。

5. 吸气量大，真空度高，抗冲击性能强，适用于多种工业领域。

三、2BV水环式真空泵的主要技术参数1. 吸气量：2BV水环式真空泵的吸气量取决于泵的型号和工作状态，一般为0.45～185m3/min。

在真空度为-0.093Mpa的情况下，吸气量更大。

2. 最大真空度：2BV水环式真空泵的最大真空度一般为-0.097Mpa～-0.099Mpa，可以根据用户的需求进行调整。

3. 电机功率：2BV水环式真空泵的电机功率通常为0.75 kW～45 kW，可以根据实际情况进行配置。

4. 电源电压：2BV水环式真空泵的电源电压一般为380V，也可以根据用户的需求进行配置。

5. 进出口口径：2BV水环式真空泵的进出口口径一般为25mm～250mm，可以根据用户的需求进行调整。

6. 附件：2BV水环式真空泵的附件包括排气阀、水环、进气阀、连接管道等，这些附件能够提供更好的工作效果和保护设备。

四、2BV水环式真空泵的应用领域1. 石油化工行业：用于提取油品和气体，清洗化工设备等。

2. 化工行业：用于吸附气体和处理废气等。

3. 食品行业：用于真空包装、冻干等。

邢台润联科技开发有限公司产品销售合同供方（甲方）：邢台润联科技开发有限公司合同编号：RL-2015年01月15日s需方（乙方）：一、产品详单一、供方对质量负责的条件和期限：一年。

二、交（提）货方式：物流提货。

三、运输方式及到达站港和费用负担：物流四、结算方式：银行转账。

五、结算期限：款到发货。

六、违约责任：按《合同法》执行。

七、本合同自双方签字盖章日起开始生效。

八、本合同传真件具有同等法律效应。

九、合同一式2份，甲乙各存一份。

签订时间：2015年01月15日耐腐蚀液下泵耐酸碱液下泵5.安装方法1.安装泵浦时应选择坚固之水平面，保持机身垂直并加以固定。

2.尽量避免将机器装设于户外。

若必须安装于户外时，应覆盖保护罩，若泵浦配备有电子控制器时，则须加以保护。

3.配管前应先考虑使用之化学性，温度条件及输送扬程，选择不同之管件材质，符合实际之要求。

例如：温度60℃以上，应选择PP管件安装。

4.进行配管时应注意管内不可残留任何杂质或碎屑，必要时应以清水加以清洗管路。

5.法兰接合处应衬以垫片，并确实锁紧以防止空气吸入泵浦。

6.配管时应注意管线不可用力扭曲，安装完后再检查泵浦是否有因安装时用力过猛或不正确安装动作而扭曲变形。

7.泵浦安装完后应再确认管路是否牢固，避免振动造成管路破损。

8.接上电源线之前应确认所使用之电源是否与马达型式相符合，并接上过电流保护开关。

9.出口配管高度如有高过马达以上或有逆压之情形时，请在泵浦出口处装置逆止阀，装置位置请勿超过最高液面线太多。

10.为安全起见，最好装置入口过滤网以免吸入杂物而损坏泵浦。

11.入口连接法兰须和入口法兰口径相同，出口连接法兰须和出口法兰口径相同。

警告：太紧或太松会影响流量性能甚至于安全性。

请确定所有螺帽已锁紧，未锁紧会造成液体外泄，锁太紧则易脱落损坏。

请由熟悉此机器设备安装方式人员进行安装。

12.泵浦马达使用电压可参考马达铭牌。

在马达连接盒上可找到电路连接图示6.保养维修1.保养与维修前请确保：所接之电源关闭，将残留于泵体内的液体排放干净，并将出入口凡而关闭，维修人员应穿着防护衣及防护面罩、安全鞋袜。
