馈电开关故障检修与排除(总3页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除矿用隔爆真空馈电开关常见故障与排除一、设备名称：矿用隔爆型真空馈电开关二、型号：BKD 20-200/1140(660)Z三、设备功能及作用：1、主要用于煤矿和其他周围介质中存在有煤尘和爆炸性气体的环境。

在交流50HZ，660V或1140V额定电流200A及以下的线路中，开关可作配电系统的总开关，也可作配电路分开关。

2、保护单元采用的16位计算机技术，高精度的A/D转换器，对交流信号直接采样计算，反映电网的实时运转情况，保护灵敏可靠，测量精度高。

3、当线路出现故障时，开关自动快速切除故障线路，计忆显示故障参数，并对开关实施闭锁，解除故障后进行人工复位，才能重新合闸。

4、馈电漏电有总开关和分开关两级选择性漏电保护系统。

5、开关有漏电闭锁，漏电跳闸，短路等试验功能。

6、具有风电，瓦斯电闭锁功能。

7、中文液晶显示，带RS485串行通信接口，支持遥控控制。

四、设备故障检修及排除方法1、开关合闸后，显示器不显示：①．检查开关变压器一、二次熔断器是否损坏，如果损坏应及时进行更换。

②．检查开关门板矩形插座有无松动或脱落，检查保护器电源100V是否正常，插座松动、脱落或保护器100V不正常，都会造成保护器没电，显示屏没电，应重新安装好插座链接，并检查FU3熔断进行更换。

2、显示屏正常①．调整显示板可调电阻，改变对低电压，若显示屏发黑应顺时针调整，如亮度过高出现模糊，应逆时针调整。

②．检查复位按钮是否短接或卡住不能复位，出现后应还原或更换按钮。

3、按合闸按钮不合闸①．检查时间继电器和J4直流继电器、J3中间继电器的线圈电压及触点，若不正常，不能正常合闸。

②．检查保护器9脚10脚是否导通，如不正常，进行检查或更换。

③．检查真空断路器和J4整流有无损坏。

4、安分闸按钮不分闸①．检查分闸按钮触点是否正常。

KBZ型馈电开关（华荣）常见问题解决办法及注意事项一、馈电开关未合闸前做漏电闭锁试验，试验电阻显示值偏小（小于6KΩ），漏电试验不动作或者不灵敏。

解决方法：将“工厂菜单”中的“各项微调”下的“漏电微调”的漏电微调系数进行调整（正常值在27--32），该值更改后，需要返回首界面重新进行漏电闭锁试验（开关分闸状态），如试验电阻显示值为6KΩ即可，否则重新对漏电微调系数进行调整，确保将试验电阻显示值为6KΩ为止。

二、对于分开关而言，按动“漏电试验”按钮时，在“操作员菜单”的“实时显示”窗口中观察的显示值（零序电压和零序电流）均大于“工厂菜单”中的“零序电压”和“零序电流”的设定值，而选择性漏电不动作。

解决方法：将保护器Un脚和Io脚的两根细线（K4线和22#线）进行调换。

三、对于分开关而言，按动“漏电试验”按钮时，在“操作员菜单”的“实时显示”窗口中观察的显示值（零序电压和零序电流）均无任何变化，选择性漏电不动作。

解决方法：1、检查保护器Un脚、Uo脚和Io脚是否分别与K4线、51#线和22#线进行有效连接（虚接，需要拆掉后进行检查后重新压接）。

磁放大器、（三相电抗器、检查零序电压和零序电流的检测元器件、2．零序电流互感器）。

对于三相电抗器而言，三相线分别对中性点（41#线）的电阻值约1.3KΩ左右；对于磁放大器而言，输入端（41#线和39#线）电阻值约200Ω左右，输出端（K4线和49#线）电阻值约3Ω左右；对于零序电流互感器而言，输出（两根细线K4线和22#线）之间的的电阻值约20Ω左右。

四、一台总开关下的每台分开关做选择性漏电试验时，各分开关显示的零序电压值偏小（1.5V以下）。

解决方法：将总开关的组容吸收器的中性点（电阻侧公共点）接地即可。

五、移动变电站下开关上电后，低压侧保护箱显示绝缘值偏低（小于200KΩ）。

解决方法：1、检查下级开关负荷侧绝缘值状况（检查接头状况、主回路是否潮湿、主电缆有无破损、下级开关电源侧有无问题）。

电光馈电开关原理及故障分析
1.在没有光照时，光电二极管处于截止状态，功率晶体管也处于截止
状态，输出端处于高电平状态。

2.当有光照射到光电二极管上时，光电二极管会发生光电效应，产生
电流。

这个电流会通过电阻，从而将功率晶体管的基极电压提升到正向偏
置值，导致功率晶体管导通。

3.当光源离开，光照消失时，光电二极管停止发生光电效应，电流也
停止流动。

功率晶体管的基极电压也下降到截止值，导致功率晶体管截止，输出端处于低电平状态。

1.光电二极管故障分析：
a.光电二极管的发光效果不佳，可能是光电二极管老化或者损坏，需
要更换。

b.光电二极管不能正常发生光电效应，可能是光源问题，需要检查光
源是否正常。

另外，还要检查光电二极管的连接是否良好，是否存在松动
或接触不良等问题。

c.光电二极管无法停止发生光电效应，可能是光源未及时关闭，或者
光电二极管的光吸收层出现故障，需要检查和更换。

2.功率晶体管故障分析：
a.功率晶体管无法导通或截止，可能是功率晶体管损坏，需要更换。

b.功率晶体管导通或截止不彻底，可能是与光电二极管的连接存在问题，需要检查连接是否良好。

c.功率晶体管产生过热现象，可能是工作电流过大或者功率晶体管的散热不良，需要调整电路参数或加强散热设备。

总结起来，电光馈电开关通过光照来控制功率晶体管的导通和截止，实现电路的开关。

在使用过程中，可能会出现光电二极管和功率晶体管的故障，需要通过故障分析和相应的维修措施来解决问题。

这种开关具有触发快、耐久性好等特点，在实际应用中得到广泛应用。

矿用630馈电开关故障解析
矿用630馈电开关是一种常用于高压电力系统中的开关设备，主要用于控制电力系统的高压设备进行接通和断开操作。

在使用过程中，可能会出现故障问题，需要对其进行解析和处理。

常见的矿用630馈电开关故障有以下几种：
1. 接触不良：因为接触面积不足或是由于氧化、腐蚀等原因导
致接触不良，从而影响到了设备的正常运行。

2. 触头烧毁：由于设备长时间工作或是过载等原因，导致触头
受损，进而引起触头烧毁。

3. 机械故障：机械部件因为长时间使用或是其他原因发生损坏，导致设备无法正常工作。

4. 电气故障：电路设计存在缺陷或者是电路元件受损等原因导
致电气故障，例如短路、过载等问题。

针对以上故障问题，可以采取以下措施进行解决：
1. 检查并清洗接触面积，保证接触良好，防止氧化腐蚀。

2. 定期检查触头状态，如出现烧毁情况及时更换。

3. 定期保养设备，维护机械部件，防止损坏发生。

4. 对电路进行合理设计，避免出现短路、过载等问题。

同时定
期检查电路元件的状态，如有问题及时更换。

总之，在使用矿用630馈电开关时，要定期进行检查和保养，及时处理各种可能出现的故障问题，确保设备的正常运行和安全使用。

收稿日期:2018-03-22作者简介:倪　娟(1979-),女,山西长治人,工程师,从事煤矿机电工作。

doi:10.3969/j.issn.1005-2798.2018.04.022一起KBZ -400馈电开关故障分析及处理倪　娟(潞安环能股份公司王庄煤矿,山西长治　046031)摘　要:文章依据实际生产中遇到的一起KBZ 馈电开关不能吸合的故障,介绍了具体的检修过程。

该故障为非典型故障,处理过程具有一定的偶然性,可为以后修理该系列馈电开关提供参考。

关键词:馈电开关;真空断路器中图分类号:TD611 文献标识码:B 文章编号:1005-2798(2018)04-0056-021　发生经过2017年5月,王庄煤矿井下6218风巷中1台KBZ -400馈电开关更换放置地点,供电电缆、负荷出线、控制线等均未改变,为保持电缆吊挂整齐,仅是对电缆重新进行了整理。

该馈电开关所带负荷为工作面所有低压负荷,包括:照明、排水、煤溜、掘进机等机电设备。

在完成其余设备检修工作后,工作面计划恢复生产,首先,需操作馈电开关恢复供电。

馈电开关通电前先检查电源线、负荷线、辅助接地线等附件可靠、无异常,接着解锁该馈电开关的机械闭锁机构,把操作手柄打到“分闸”位置,检查电源指示灯正常亮起,显示屏正常显示。

经检查显示屏显示内容均无误后,把操作手柄打到“合闸”位置。

此时工作电压显示660V,一切正常,然后按下“合闸”按钮,却未听到开关内有真空接触器吸合的声音,显示屏也显示“分闸”,开关合闸失败。

2　查找故障点2.1　开关参数该馈电开关属于矿用隔爆型真空馈电开关,适用于煤矿井下或其周围介质中含有甲烷、煤尘爆炸性气体混合物的危险环境中,额定工作电压为1140V 或660V,额定电流为400A,适用于中性点不接地的三相电网中,可作为配电系统的总开关或分开关使用。

开关工作方式属于长期工作制;其内部断路器极限分断能力为15kA;具有的保护功能有:①过载保护———反时限动作;②短路保护———速断动作;③漏电闭锁———动作值:1140V 时为40kΩ,660V 时为22kΩ;④漏电保护———动作值:1140V 时为20kΩ,660V 时为11kΩ;⑤选择性漏电保护:1140V 动作值为5~20kΩ,660V 动作值为5~13kΩ;⑥欠压保护,当电网电压低于65%时开关跳闸。

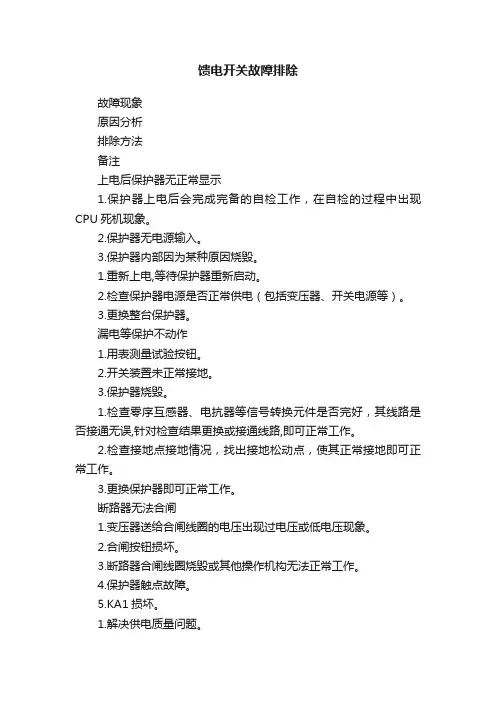

馈电开关故障排除故障现象原因分析排除方法备注上电后保护器无正常显示1.保护器上电后会完成完备的自检工作，在自检的过程中出现CPU死机现象。

2.保护器无电源输入。

3.保护器内部因为某种原因烧毁。

1.重新上电,等待保护器重新启动。

2.检查保护器电源是否正常供电（包括变压器、开关电源等）。

3.更换整台保护器。

漏电等保护不动作1.用表测量试验按钮。

2.开关装置未正常接地。

3.保护器烧毁。

1.检查零序互感器、电抗器等信号转换元件是否完好，其线路是否接通无误,针对检查结果更换或接通线路,即可正常工作。

2.检查接地点接地情况，找出接地松动点，使其正常接地即可正常工作。

3.更换保护器即可正常工作。

断路器无法合闸1.变压器送给合闸线圈的电压出现过电压或低电压现象。

2.合闸按钮损坏。

3.断路器合闸线圈烧毁或其他操作机构无法正常工作。

4.保护器触点故障。

5.KA1损坏。

1.解决供电质量问题。

2.更换合闸按钮。

3.更换断路器。

4.更换保护器。

5.更换KA1。

当开关作为分开关使用时，出现漏电却总开关跳闸，不能实现选择性漏电保护1.开关的总分选择开关未置于分开关位置。

2.分布电容过大或过小。

3.总开关的动作时间适当加长。

4.分开关的阀值调整过大。

5.分开关保护器损坏。

6.检查分开关Io、Uo信号输入元件或线路损坏。

1.断电后选择开关置于分开关位置即可实现选择性漏电保护。

2.分布电容补偿至0.22～1μf。

3.漏电动作时间＞800ms。

4.调小阀值。

5.更换保护器。

6.检查元件及线路，更换或维修。

运行本帖隐藏的内容时经常跳闸1.跳闸时，保护器会记录跳闸事故原因，如经常出现漏电故障，为电缆热绝缘性能老化及所带设备存在漏电现象。

2.如经常出现短路故障，为保护器内部设置不合理或出线电缆内部老化造成短路现象。

3.如出现欠压故障。

4.如出现三相不平衡故障。

5.保护器故障。

1.检查电缆绝缘性能修复更换不相关设备的绝缘即可正常工作。

2.重新合理设置保护器额定电流值及跳闸电流值即可正常工作。

馈电开关故障检修与排除矿用隔爆真空馈电开关常见故障与排除一、设备名称：矿用隔爆型真空馈电开关二、型号：BKD 20-200/1140(660)Z三、设备功能及作用：1、主要用于煤矿和其他周围介质中存在有煤尘和爆炸性气体的环境。

在交流50HZ，660V或1140V额定电流200A及以下的线路中，开关可作配电系统的总开关，也可作配电路分开关。

2、保护单元采用的16位计算机技术，高精度的A/D转换器，对交流信号直接采样计算，反映电网的实时运转情况，保护灵敏可靠，测量精度高。

3、当线路出现故障时，开关自动快速切除故障线路，计忆显示故障参数，并对开关实施闭锁，解除故障后进行人工复位，才能重新合闸。

4、馈电漏电有总开关和分开关两级选择性漏电保护系统。

5、开关有漏电闭锁，漏电跳闸，短路等试验功能。

6、具有风电，瓦斯电闭锁功能。

7、中文液晶显示，带RS485串行通信接口，支持遥控控制。

四、设备故障检修及排除方法1、开关合闸后，显示器不显示：①．检查开关变压器一、二次熔断器是否损坏，如果损坏应及时进行更换。

②．检查开关门板矩形插座有无松动或脱落，检查保护器电源100V是否正常，插座松动、脱落或保护器100V不正常，都会造成保护器没电，显示屏没电，应重新安装好插座链接，并检查FU3熔断进行更换。

2、显示屏正常①．调整显示板可调电阻，改变对低电压，若显示屏发黑应顺时针调整，如亮度过高出现模糊，应逆时针调整。

②．检查复位按钮是否短接或卡住不能复位，出现后应还原或更换按钮。

3、按合闸按钮不合闸①．检查时间继电器和J4直流继电器、J3中间继电器的线圈电压及触点，若不正常，不能正常合闸。

②．检查保护器9脚10脚是否导通，如不正常，进行检查或更换。

③．检查真空断路器和J4整流有无损坏。

4、安分闸按钮不分闸①．检查分闸按钮触点是否正常。

②．检查真空断路器右侧辅助触点是否正常闭合。

③．检查脱口线圈，整流桥有无损坏以上三项有一项不正常都会造成开关不能正常分闸。
