滚动轴承故障频谱分析

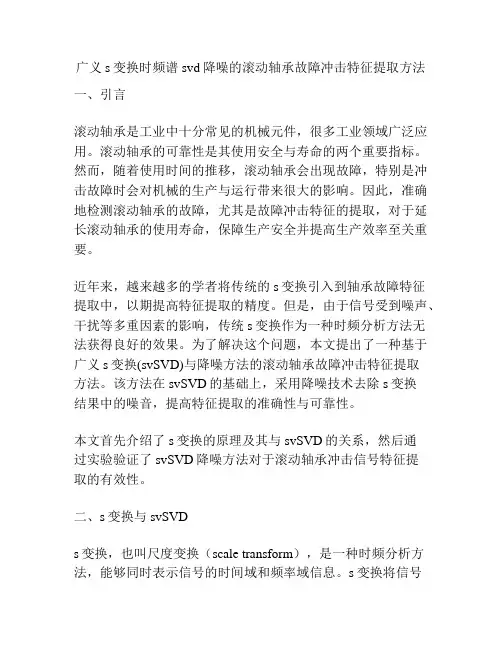

广义s变换时频谱svd降噪的滚动轴承故障冲击特征提取方法一、引言滚动轴承是工业中十分常见的机械元件，很多工业领域广泛应用。

滚动轴承的可靠性是其使用安全与寿命的两个重要指标。

然而，随着使用时间的推移，滚动轴承会出现故障，特别是冲击故障时会对机械的生产与运行带来很大的影响。

因此，准确地检测滚动轴承的故障，尤其是故障冲击特征的提取，对于延长滚动轴承的使用寿命，保障生产安全并提高生产效率至关重要。

近年来，越来越多的学者将传统的s变换引入到轴承故障特征提取中，以期提高特征提取的精度。

但是，由于信号受到噪声、干扰等多重因素的影响，传统s变换作为一种时频分析方法无法获得良好的效果。

为了解决这个问题，本文提出了一种基于广义s变换(svSVD)与降噪方法的滚动轴承故障冲击特征提取方法。

该方法在svSVD的基础上，采用降噪技术去除s变换结果中的噪音，提高特征提取的准确性与可靠性。

本文首先介绍了s变换的原理及其与svSVD的关系，然后通过实验验证了svSVD降噪方法对于滚动轴承冲击信号特征提取的有效性。

二、s变换与svSVDs变换，也叫尺度变换（scale transform），是一种时频分析方法，能够同时表示信号的时间域和频率域信息。

s变换将信号通过在时间和频率两个维度上的扩展分解成一组不同尺度的信号。

s变换的公式如下：$$S(a,b)=\int^{\infty}_{-\infty}X(t)\frac{1}{\sqrt{a}}\psi(\frac{t-b}{a})dt$$其中，a表示尺度因子，b表示平移因子，X(t)表示信号，$\psi$表示尺度因子为1的基本尺度函数。

然而，由于信号经常受到噪声、干扰等因素的影响，s变换结果产生了很多的毛刺和杂波。

为了去除这些噪音，一些学者提出了基于svSVD的s变换去噪方法。

svSVD是奇异值分解的一种变体形式。

与传统的奇异值分解仅进行矩阵的分解不同，svSVD在该过程中还将数据转换为时频域维度，并产生一组主成分。

滚动轴承频谱分析详解对于滚动轴承不能只依赖振动总量来精确评估滚动轴承的状态，也不能完全依赖超声频带测量：振动尖峰能量（Spike Energy）、高频加速度（High FrequencyAcceleration-HFD）、冲击脉冲（Shock Pules－SPM）。

只有将超声测量与振动特征信号分析结合使用才是最好的评定轴承的状态。

滚动轴承一旦产生故障，会产生以下四种类型频率的每一种：随机的超声频率：频率范围5000~60000HZ，测量使用方法：振动尖峰能量、高频加速度、冲击脉冲，这些用于检测轴承的初始故障。

振动尖峰能量烈度图：高频加速度和冲击脉冲的比较烈度表：轴承部件的自振频率：频率范围500~2000HZ，轴承零部件受到冲击时，以它们的自振频率“瞬时扰动”。

在滚动轴承中，滚动元件打击内外环跑道上的缺陷的间断的冲击激起它们的自振频率。

但故障扩展到微观大小时，它们开始激起这些轴承零部件的自振频率，成为“第二个检测症兆”。

故障恶化时，可引起更大的冲击，这些更大的冲击产生更大的自振频率尖峰响应。

磨损严重时，在这些共振附近出现更多频率分量，它们中许多是这些自振频率的1X转速的边带（往往，这些调制尖峰以轴承的故障频率为间隔，而不是1X转速频率的边带）。

轴承自振频率与转速无关，但它们的响应幅值与冲击速度成正比，意味着转速越高，响应幅值也越高。

旋转轴承的故障频率：轴承零部件故障频率与轴承的平均直径-Pa、滚动体直径-Ba、滚动体数目-Nb和接触角-ø有关。

FTF-保持架故障频率、BSF-滚动体故障频率、BPOR-内环故障率、BPIR-外环故障频率。

FTF、BSF、BPOR、BPIR简易计算公式（可参考平台内前期文章介绍）。

轴承故障频率都是转速频率的非整数倍（本人所遇确实如此，但曾看到过一篇文章说正好是转速频率整数倍）。

正常情况下滚动轴承故障频率不应存在，当存在轴承故障频率时，可以说明轴承至少发出初始故障信号。

转动设备常见振动故障频谱特征及案例分析一、不平衡转子不平衡是由于转子部件质量偏心或转子部件出现缺损造成的故障，它是旋转机械最常见的故障。

结构设计不合理，制造和安装误差，材质不均匀造成的质量偏心，以及转子运行过程中由于腐蚀、结垢、交变应力作用等造成的零部件局部损坏、脱落等，都会使转子在转动过程中受到旋转离心力的作用，发生异常振动。

转子不平衡的主要振动特征：1、振动方向以径向为主，悬臂式转子不平衡可能会表现出轴向振动；2、波形为典型的正弦波；3、振动频率为工频，水平与垂直方向振动的相位差接近90度。

案例：某装置泵轴承箱靠联轴器侧振动烈度水平13.2 mm／s，垂直11.8mm／s，轴向12.0 mm／s。

各方向振动都为工频成分，水平、垂直波形为正弦波，水平振动频谱如图1所示，水平振动波形如图2所示。

再对水平和垂直振动进行双通道相位差测量，显示相位差接近90度。

诊断为不平衡故障，并且不平衡很可能出现在联轴器部位。

解体检查未见零部件的明显磨损，但联轴器经检测存在质量偏心，动平衡操作时对联轴器相应部位进行打磨校正后振动降至2.4 mm／s。

二、不对中转子不对中包括轴系不对中和轴承不对中两种情况。

轴系不对中是指转子联接后各转子的轴线不在同一条直线上。

轴承不对中是指轴颈在轴承中偏斜，轴颈与轴承孔轴线相互不平行。

通常所讲不对中多指轴系不对中。

不对中的振动特征：1、最大振动往往在不对中联轴器两侧的轴承上，振动值随负荷的增大而增高；2、平行不对中主要引起径向振动，振动频率为2倍工频，同时也存在工频和多倍频，但以工频和2倍工频为主；3、平行不对中在联轴节两端径向振动的相位差接近180度；4、角度不对中时，轴向振动较大，振动频率为工频，联轴器两端轴向振动相位差接近180度。

案例：某卧式高速泵振动达16.0 mm／s，由振动频谱图(图3)可以看出，50 Hz（电机工频）及其2倍频幅值显着，且2倍频振幅明显高于工频，初步判定为不对中故障。

滚动轴承故障诊断的频谱分析滚动轴承在机电设备中的应用非常广泛，滚动轴承状态的好坏直接关系到旋转设备的运行状态，因此在实际生产过程中作好滚动轴承的状态监测与故障诊断是搞好设备维修与管理的重要环节。

滚动轴承在其使用过程中表现出很强的规律性，并且重复性强。

正常优质轴承在开始使用时振动和噪声均比较小，但频谱有些散乱，幅值比较小。

运动一段时间后，振动和噪声保持在一定水平，频谱比较单一，仅出现一，二倍频，极少出现三倍工频以上频谱，轴承状态非常平稳，进入稳定工作期。

持续运行后进入使用后期，轴承振动和噪声开始增大，有时出现异音，但振动增大的变化比较缓慢，此时，轴承峭度值开始突然到达一定值。

可以认为此时轴承出现了初期故障。

这时就要对轴承进行严密监测，密切注意其变化。

此后轴承峭度值又开始快速下降，并接近正常值，而振动和噪声开始显著增大，其增大幅度开始加快，其振动超过标准时（ISO2372），其轴承峭度值也开始快速增大，当轴承超过振动标准，峭度值也超过正常值时，可认为轴承已进入晚期故障，需要及时检修设备，更换滚动轴承。

1、滚动轴承故障诊断方式振动分析是对滚动轴承进行状态监测和故障诊断的常用方法。

一般方式为：利用数据采集器在设备现场采集滚动轴承振动信号并储存，传送到计算机，利用振动分析软件进行深入分析，从而得到滚动轴承各种振动参数的准确数值，进而判断这些滚动轴承是否存在故障。

采用恩递替公司的Indus3振动测量分析系统进行大中型电机滚动轴承的状态监测和故障诊断，经过近几年实际使用，其效果令人非常满意。

要想真实准确反映滚动轴承振动状态，必须注意采集信号的准确真实，因此要在离轴承最近的地方安排测点。

2、滚动轴承正常运行特点与诊断技巧滚动轴承的运转状态在其使用过程中有一定的规律性，并且重复性非常好。

例如，正常优质轴承在开始使用时，振动幅值和噪声均比较小，但频谱有些散乱(图1)这可能是由于制造过程中的一些缺陷，如表面毛刺等所致。

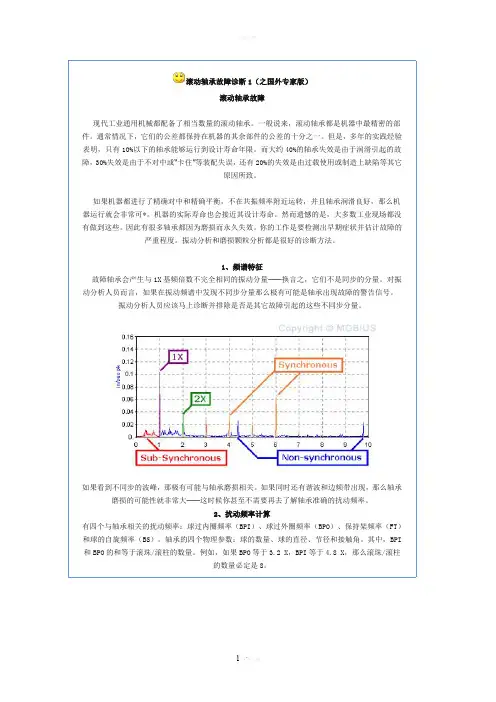

滚动轴承故障诊断1（之国外专家版）滚动轴承故障现代工业通用机械都配备了相当数量的滚动轴承。

一般说来，滚动轴承都是机器中最精密的部件。

通常情况下，它们的公差都保持在机器的其余部件的公差的十分之一。

但是，多年的实践经验表明，只有10%以下的轴承能够运行到设计寿命年限。

而大约40%的轴承失效是由于润滑引起的故障，30%失效是由于不对中或“卡住”等装配失误，还有20%的失效是由过载使用或制造上缺陷等其它原因所致。

如果机器都进行了精确对中和精确平衡，不在共振频率附近运转，并且轴承润滑良好，那么机器运行就会非常可*。

机器的实际寿命也会接近其设计寿命。

然而遗憾的是，大多数工业现场都没有做到这些。

因此有很多轴承都因为磨损而永久失效。

你的工作是要检测出早期症状并估计故障的严重程度。

振动分析和磨损颗粒分析都是很好的诊断方法。

1、频谱特征故障轴承会产生与1X基频倍数不完全相同的振动分量——换言之，它们不是同步的分量。

对振动分析人员而言，如果在振动频谱中发现不同步分量那么极有可能是轴承出现故障的警告信号。

振动分析人员应该马上诊断并排除是否是其它故障引起的这些不同步分量。

如果看到不同步的波峰，那极有可能与轴承磨损相关。

如果同时还有谐波和边频带出现，那么轴承磨损的可能性就非常大——这时候你甚至不需要再去了解轴承准确的扰动频率。

2、扰动频率计算有四个与轴承相关的扰动频率：球过内圈频率（BPI）、球过外圈频率（BPO）、保持架频率（FT）和球的自旋频率（BS）。

轴承的四个物理参数：球的数量、球的直径、节径和接触角。

其中，BPI 和BPO的和等于滚珠/滚柱的数量。

例如，如果BPO等于3.2 X，BPI等于4.8 X，那么滚珠/滚柱的数量必定是8。

轴承扰动频率的计算公式如下：注意：BS的值可能会加倍，因为所给的公式针对的是球撞击内圈或外圈的情况。

如果有庇点的滚球/滚柱同时撞击内圈和外圈，那么其频率值应该加倍。

需要说明的是由于受到各种实际情况如滑动、打滑、磨损、轴承各参数的不精确（如直径可能不完全精确）等的影响，我们所计算出来的频率值可能会与真实值有小范围的差异。

滚动轴承故障诊断初步1、故障原因滚动轴承的早期故障是滚子和滚道剥落、凹痕、破裂、腐蚀和杂物嵌入。

即主要故障形式：疲劳剥落、磨损、塑性变形、锈蚀、断裂、胶合、保持架损坏。

产生主要原因包括搬运粗心、安装不当、不对中、轴承倾斜、轴承选用不正确、润滑不足或密封失效、负载不合适以及制造缺陷。

2、频谱和波形特征滚动轴承它是由内圈、外圈、滚动体和保持架四部分组成。

当滚动体和滚道接触处遇到一个局部缺陷时，就有一个冲击信号产生。

缺陷在不同的元件上，接触点经过缺陷的频率是不相同的，这个频率就称为滚动轴承的特征频率。

滚动轴承的故障特征频率的数值一般在几赫兹到几百赫兹之间，在频谱图中的1000Hz以内的低频区域轴承故障特征频率如下：1、滚动轴承故障特征频率（外圈静止）式中：Z——滚动体个数fr——转频（Hz）D——轴承节径（mm）d——滚动体直径（mm）α——接触角（1）滚动轴承内圈故障特征频率（2）滚动轴承外圈故障特征频率（3）滚动轴承滚动体特征频率（4）滚动轴承保持架特征频率2、滚动轴承故障特征频率的计算经验公式：二、滚动轴承故障诊断的要素滚动轴承由内圈、外圈、滚动体和保持架四部分组成，每个轴承部件对应一个轴承故障特征频率。

滚动轴承的故障频率分布有一个明显的特点，往往在低频和高频两个频段内都有表现。

所以在频率分析时，可以选择在这两个频段进行分析。

根据滚动轴承的故障形式在频域中的表现形式，将整个频域分为三个频段，既高频段、中频段和低频段。

l 高频阶段指频率范围处于2000－5000Hz 的频段，主要是轴承固有频率，在轴承故障的早期，高频段反映比较敏感；中频阶段指频率范围处于800－1600Hz 的频段，一般是由于轴承润滑不良而引起碰磨产生的频率范围；l 低频阶段指频率范围处于0－800Hz 的频段，基本覆盖轴承故障特征频率及谐波；在高频段和低频段中所体现的频率是否为轴承故障频率，还要通过其他方法进行印证加以确认。

根据滚动轴承的故障特征频率在频域和时域中的表现，可将滚动轴承的诊断方法总结为三个频段；八个确认，简称三八诊断法。

基于时域和频域分析的滚动轴承故障诊断一、本文概述随着工业技术的不断发展，滚动轴承作为旋转机械中的关键部件，其运行状态直接影响到设备的性能与安全性。

然而，由于工作环境的恶劣、长时间运行以及维护不当等因素，滚动轴承常常会出现各种故障，如疲劳剥落、磨损、裂纹等。

这些故障不仅会降低设备的运行效率，还可能引发严重的安全事故。

因此，对滚动轴承进行故障诊断技术的研究具有重要意义。

本文旨在探讨基于时域和频域分析的滚动轴承故障诊断方法。

文章将简要介绍滚动轴承的工作原理及其常见故障类型，为后续的分析和诊断奠定基础。

然后，重点阐述时域分析和频域分析的基本原理及其在滚动轴承故障诊断中的应用。

时域分析主要关注轴承振动信号的时序特征，通过提取信号中的幅值、相位、频率等信息，揭示轴承的运行状态。

而频域分析则通过对信号进行频谱转换，分析轴承在不同频率下的振动特性，进一步识别潜在的故障特征。

通过结合时域和频域分析，本文旨在提供一种全面、有效的滚动轴承故障诊断方法。

这种方法不仅能够准确识别轴承的故障类型，还能对故障程度进行定量评估，为设备的维护和管理提供有力支持。

本文还将对现有的故障诊断方法进行比较和评价，探讨各种方法的优缺点及适用范围，为相关领域的研究和实践提供参考和借鉴。

二、滚动轴承故障类型及原因滚动轴承作为机械设备中的重要组成部分，其运行状态直接影响到整个设备的性能和稳定性。

因此，对滚动轴承的故障诊断至关重要。

滚动轴承的故障类型多种多样，主要包括疲劳剥落、磨损、腐蚀、裂纹和塑性变形等。

这些故障的产生往往与多种因素有关，如材料质量、制造工艺、运行环境、操作维护等。

疲劳剥落是滚动轴承最常见的故障类型之一，主要是由于轴承在循环应力作用下，材料表面发生疲劳破坏，形成剥落坑。

疲劳剥落的原因主要包括轴承材料的疲劳强度不足、循环应力过大、润滑不良等。

磨损是轴承在运行过程中，由于摩擦力的作用导致材料逐渐损失的现象。

磨损的原因主要包括润滑不良、异物侵入、材料耐磨性不足等。

基于时频分析方法的滚动轴承故障诊断引言滚动轴承作为机械设备中重要的零部件，一旦出现故障会给机械设备带来严重影响，甚至造成事故。

因此，及早发现和诊断滚动轴承的故障就显得非常重要。

目前，基于时频分析方法的滚动轴承故障诊断成为工业界和研究领域的热门话题。

本文将介绍基于时频分析方法的滚动轴承故障诊断技术。

一、时频分析方法基于时频分析方法是一种在时间和频率域中同时分析信号的方法。

它能够准确地反映信号在时间和频率上的变化规律，对于复杂信号的分析有很好的效果。

时频分析方法的主要思想是将信号在不同时间上分解为一系列窄带信号，并计算这些信号在频域上的功率谱密度。

常用的时频分析方法有短时傅里叶变换（Short-Time Fourier Transform, STFT）、小波变换（Wavelet Transform, WT）等。

二、滚动轴承的故障特征滚动轴承的故障通常表现为以下几种特征：（1）局部损伤。

轴承表面出现磨痕、划痕、龟裂等现象。

（2）疲劳裂纹。

因长时间使用或负载过高造成轴承材料疲劳、塑性变形等现象，导致轴承出现裂纹。

（3）卡滞。

轴承在旋转过程中无明显的摩擦或滚动。

（4）松动。

轴承内部零件出现松动现象。

（5）内部故障。

包括球、滚道和保持架的断裂、脱落等。

以上故障通常表现为轴承内部振动信号的变化。

因此，我们可以通过对轴承振动信号的时频分析来判断轴承是否存在故障。

三、基于时频分析方法的滚动轴承故障诊断滚动轴承振动信号的瞬时频率在动态过程中会发生变化。

因此，利用短时傅里叶变换或小波变换对滚动轴承振动信号进行时频分析，可以得到滚动轴承振动信号的时频谱图。

时频谱图反映了振动信号在时间和频率上的变化规律。

对于滚动轴承，其正常工作状态下，其振动信号的时频谱图呈现出周期性的结构，与机械设备的旋转周期一致。

而当滚动轴承出现故障时，其时频谱图则会出现不规则的结构。

例如，当滚动轴承表面出现局部损伤时，时频谱图中将显示出一系列高幅值的谱线，这些谱线与轴承旋转周期不一致。

滚动轴承故障诊断频谱分析滚动轴承在机械设备中扮演着重要的角色，但随着使用时间的增加，轴承可能会出现故障。

为了及时发现和诊断轴承故障，频谱分析是一种常用的方法。

本文将详细介绍滚动轴承故障的频谱分析原理、方法和应用。

频谱分析是一种将时域信号转换为频域信号的技术，通过分析频谱图可以获得轴承故障所产生的频率信息，从而诊断轴承故障类型和程度。

轴承故障通常会产生一些特征频率，如滚珠轴承故障产生的频率一般为滚动频率、内圈频率、外圈频率等。

通过对这些特征频率的分析，可以准确判断轴承故障的类型，如滚子瓦损坏、滚道脱落等。

频谱分析的方法主要有两种：时域频谱分析和频域频谱分析。

时域频谱分析是通过将时域信号进行快速傅里叶变换，将其转换为频域信号。

频域频谱分析是通过对信号进行谱分解，然后计算信号的能量谱密度，从而得到频域信号的频谱图。

这两种方法各有优劣，可以根据实际需要选择适合的方法。

滚动轴承故障的频谱分析主要包括以下几个步骤：信号采集、数据预处理、频谱分析和故障诊断。

信号采集是指通过传感器等设备将轴承运行时的振动信号采集下来，通常采集的信号有时间域振动信号、加速度信号和速度信号等。

数据预处理是对采集的信号进行滤波、降噪和修正等处理，目的是提高分析结果的准确性。

频谱分析是核心部分，可以通过FFT（快速傅里叶变换）等算法将时域信号转换为频域信号。

然后通过对频域信号进行谱分解，得到频谱图，可以观察到各种故障产生的特征频率。

故障诊断是根据频谱图的分析结果判断轴承故障的类型和程度，以及采取相应的维修措施。

频谱分析在滚动轴承故障诊断中有着广泛的应用。

它可以帮助工程师在轴承故障发生前及时发现问题，避免故障对设备造成更大的损坏。

此外，频谱分析还可以帮助工程师判断维修的紧急程度，提高设备的维修效率和可靠性。

总之，滚动轴承故障的频谱分析是一种有效的方法，可以帮助工程师及时发现和诊断轴承故障，并采取相应的维修措施。

通过合理使用频谱分析技术，可以提高设备的运行可靠性和寿命。

1 滚动轴承部件的故障频率是转速（N）的分数倍。

2 故障频率按频率高低排列保持架、滚子、外环、内环。

3 滚动轴承的故障频率是如何产生？从物理意义上解释？4 保持架频率FTF一般不以基频出现。

以基频方式出现以FTF的谐频出现为BSF故障频率的边带为BPFO故障频率的边带（差频、和频方式）为BPFI故障频率边带（差频、和频方式）同时伴随BSF故障频率，但滚动体不一定损坏5 滚珠、滚棒的频率BSF以其基频出现同时伴随FTF的基频出现为BPFO、BPFI故障频率的边带X个滚珠有问题，则产生X*BSF频率6 BPFO以基频及谐频出现N为边带（加、减）以FTF为边带以BSF为边带7 BPFI基频及谐频N为边带（加、减）8 内、外环故障频率的和频=滚动体通过频率9 判别轴承损坏程度在同一机器上幅值越大、损坏程度越大。

对于越低的转速，其幅值虽小，但损坏程度也大。

对于轴承故障频率的允许振动幅值没有一个标准，因受机器类型、转速、轴承故障传递通路有关。

BPFI、BPFO有N、FTF、BSF边带，指示损坏严重。

轴承故障频率存在谐波频率，如果这些频率还伴有1X转速频率或轴承其它故障频率边带的话，这时轴承的损坏、磨损将与测量所得的幅值没有关系，将说明轴承损坏严重，应尽快更换轴承。

即使有明显的滚动体故障，但不会出现BSF的基频或其谐频，而以其它频率的边带出现。

BPFI、BPFO→谐波BPFI、BPFO→BPFI、BPFO带有1X 转速边带。

在滚动轴承故障频率分析中，强调的不是幅值而是频率中的成份。

但故障进一步恶化时，其幅值反而下降。

（上述资料由麦子-Maize整理，参考ENTEK故障诊断一书，由吴震球先生翻译）。

发电厂中的滚动机械很多，作为重要部件的滚动轴承广泛用于电厂各类机械驱动系统中。

滚动轴承的作用是将运转的轴与轴座之间的滑动摩擦变为滚动摩擦，从而减少摩擦损失，是一种精密的机械元件。

滚动轴承具有使用维护方便，工作可靠，起动性能好，在中等速度下承载能力较高等优势，也有减振能力较差，高速时寿命低，声响较大等劣势。

工作中的滚动轴承即使润滑良好，安装正确，防尘防潮严密，运转正常，最终也会因为滚动接触表面的疲劳而失效。

滚动轴承的损坏会导致机械系统出现故障，严重情况下甚至会造成人身伤害。

为保证机械系统的正确运行以及人身安全，需要采取有效的轴承故障分析方法，尽早发现故障以采取应对措施。

一、滚动轴承常见故障1.磨损。

滚动轴承内滚道与滚动体的相对运动会产生磨损；多尘环境中外界的尘土、杂质侵入到轴承内，也会使滚道与滚动体表面产生磨损；润滑不良，还会产生黏着磨损，这种黏着磨损随着轴承转速越高会日益加剧。

还有一种微振磨损，即滚动轴承不旋转但出于振动中时，滚动体与滚道接触面间存在往复的微小滑动，在滚道上产生波纹状的磨痕。

磨损产生后，表面粗糙度增大，轴承游隙加大，运动精度降低，噪声和振动都会增强。

2.疲劳剥落。

工作时轴承滚动体表面与滚道由于交变载荷的作用，先在轴承表面下一定深度处产生裂纹，裂纹逐步扩展至接触表层产生剥落坑，随着时间的增长剥落坑进一步增大会导致滚动体或滚道的局部表层金属大面积剥落，使轴承产生振动和噪声。

3.腐蚀。

当有电流通过滚动轴承内部时，滚动体和滚道间接触点处引起火花使轴承表面局部熔融，产生波纹状凹凸不平；水分、空气水分的直接侵入滚动轴承也会引起轴承表面的锈蚀。

此外，轴承套圈在轴颈或座孔中的微小相对运动也会造成微振腐蚀。

4.塑性变形。

热变形引起的额外载荷、过大的静载荷或冲击载荷、高硬度异物的侵入等情况的发生，会在滚动轴承滚道表面形成划痕或不均匀的凹痕，压痕产生后会进一步加大冲击载荷引起附近表面的剥落，引起轴承塑性变形，进一步加剧轴承振动和噪声。

轴承故障频谱特征
轴承故障频谱特征一般来说分为三个阶段：
1.初始阶段：温度正常，噪声和振动速度正常，但尖峰能量开始增加，反映轴承故障的初始阶段。

2.第二阶段：温度略升高，噪声略有增大，振动速度总量略有增加，但频谱变化不明显，尖峰能量有大的增加。

3.第三阶段：温度明显升高，噪声强度明显改变，振动速度总量和振动位移总量明显增大，振动速度频谱上轴承故障频率开始消失，被更大的随机的宽带高频噪声地平取代，尖峰能量总量迅速增大，并可能出现一些不稳定的变化。

此外，保持架故障频率一般不以基频出现，往往以边带形式出现在BSF 两侧，或以差频形式出现在BPOR、BPIR两侧。

轴承保持架断裂时，可能出现滚动体旋转故障频率，但此时滚动体未必出现故障，因为可能是保持架钾接处断裂。
