连接器功能测试连接器功能测试是一种验证连接器在不同条件下的性能和可靠性的测试方法。
连接器是一种常见的电子组件，用于将电子设备中的电气和信号连接起来。
连接器功能测试的目的是确保连接器能够正常连接并传输电力或信号，以保证整个系统的正常运行。
1.接触阻抗测试：连接器的接触端子应具有低接触阻抗，以确保信号或电流能够正常传输。
测试方法包括使用万用表或示波器测量连接器端子之间的电阻或电压降。
2.插拔力测试：连接器的插拔力应在一定范围内，既不能太松也不能太紧。
测试方法包括使用力传感器或力测量仪测量连接器插拔时所需的力。
3.拔出力测试：连接器在正常使用情况下，应能够经受一定的拔出力，以保证连接的可靠性。
测试方法包括使用力传感器或力测量仪测量连接器拔出时所需的力。
4.阻燃性测试：连接器应具有阻燃性能，即在发生火灾时能够防止火势扩散。
测试方法包括将连接器暴露在一定温度下，并观察是否会产生明火或大量烟雾。
5.耐电压测试：连接器在规定的电压下应具有一定的耐电压能力，以确保系统安全。
测试方法包括在连接器的两个接点之间施加一定的电压，观察是否会出现击穿或漏电现象。
6.耐环境测试：连接器应能够在不同的环境条件下正常工作，包括高温、低温、湿度、振动等。
测试方法包括将连接器暴露在不同的环境条件下，并观察其性能是否受到影响。
7.振动测试：连接器应能够在正常振动条件下保持连接的可靠性。
测试方法包括将连接器置于振动台上，并观察其连接是否松动或出现异常。
8.冲击测试：连接器应能够在一定的冲击条件下保持连接的可靠性。
测试方法包括将连接器暴露在一定的冲击力下，并观察其连接是否松动或损坏。
9.寿命测试：连接器应具有一定的使用寿命，以确保其可靠性和持久性。
测试方法包括进行连接插拔次数的测试，以模拟实际使用条件下的连接器寿命。
10.封装性能测试：连接器应具有良好的封装性能，以防止灰尘、水汽等外界物质进入导致故障。
测试方法包括将连接器暴露在灰尘或水汽环境中，并观察其性能是否受到影响。

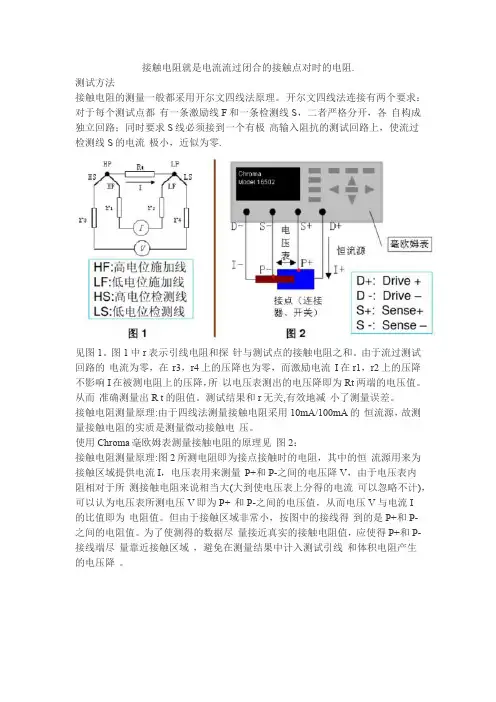

接触电阻就是电流流过闭合的接触点对时的电阻.
测试方法
接触电阻的测量一般都采用开尔文四线法原理。
开尔文四线法连接有两个要求：对于每个测试点都有一条激励线F和一条检测线S，二者严格分开，各自构成独立回路；同时要求S线必须接到一个有极高输入阻抗的测试回路上，使流过
检测线S的电流极小，近似为零.
见图1。
图1中r表示引线电阻和探针与测试点的接触电阻之和。
由于流过测试回路的电流为零，在r3，r4上的压降也为零，而激励电流I在r1，r2上的压降不影响I在被测电阻上的压降，所以电压表测出的电压降即为Rt两端的电压值。
从而准确测量出R t的阻值。
测试结果和r无关,有效地减小了测量误差。
接触电阻测量原理:由于四线法测量接触电阻采用10mA/100mA的恒流源，故测量接触电阻的实质是测量微动接触电压。
使用Chroma毫欧姆表测量接触电阻的原理见图2：
接触电阻测量原理:图2所测电阻即为接点接触时的电阻，其中的恒流源用来为接触区域提供电流I，电压表用来测量P+和P-之间的电压降V，由于电压表内
阻相对于所测接触电阻来说相当大(大到使电压表上分得的电流可以忽略不计)，可以认为电压表所测电压V即为P+ 和P-之间的电压值，从而电压V与电流I
的比值即为电阻值。
但由于接触区域非常小，按图中的接线得到的是P+和P-
之间的电阻值。
为了使测得的数据尽量接近真实的接触电阻值，应使得P+和P-接线端尽量靠近接触区域，避免在测量结果中计入测试引线和体积电阻产生
的电压降。
RJ连接器电气性能测试方法1.直流电阻测试：用万用表或特定的电阻测量仪器测量RJ连接器的直流电阻。
此测试方法用于检测连接器的电阻是否符合规范，并评估连接器的导电性能。
2.交流电阻测试：用特定的交流电阻测试仪器对RJ连接器进行交流电阻测试。
此测试方法用于评估连接器在高频率下的电阻特性，检测连接器的高频性能。
3.绝缘电阻测试：使用绝缘电阻测试仪器，将特定的电压施加到RJ 连接器中的绝缘体上，并测量连接器的绝缘电阻。
此测试方法用于评估连接器的绝缘性能，检测连接器是否存在漏电问题。
4.端子插拔次数测试：在专门的测试设备中，反复进行连接器的插拔动作，统计插拔次数。
此测试方法用于评估连接器的可靠性，并检测连接器在插拔过程中是否存在损坏或脱落现象。
5.对未连接的导线进行测试：通过连接导线到RJ连接器的开口，并在导线上施加特定的电压，测试未连接的导线之间是否存在短路或断路现象。
此测试方法用于评估连接器的设计和制造质量，检测连接器是否存在内部短路或断路问题。
6.信号完整性测试：使用特定的信号发生器和示波器，在连接器上输入不同频率和振幅的信号，并通过示波器来检测信号的完整性。
此测试方法用于评估连接器在高频率和高速传输下的性能，判断连接器是否存在信号失真、串扰等问题。
7.传导噪声测试：使用专门的传导噪声测试仪器，对连接器进行传导噪声测试。
此测试方法用于评估连接器的屏蔽效果和抗传导噪声性能，检测连接器是否存在传导噪声干扰问题。
8.环境适应性测试：将连接器置于不同的环境条件下，如高温、低温、湿度等，测试连接器的电气性能是否受到环境影响。
以上是RJ连接器的一些常见电气性能测试方法，通过这些测试可以评估连接器的质量和可靠性，确保其在实际应用中的正常工作。
连接器常用测试方法介绍---aa[1]连接器常用测试方法介绍---aa[1]连接器是一种用于连接电子设备及其配件的物理接口，广泛应用于电子设备制造、通信设备、汽车行业等领域。
为了确保连接器的稳定性和可靠性，需要进行各种测试来验证其性能。
以下是连接器的常用测试方法介绍。
1.外观检查：外观检查是连接器测试的首要步骤。
通过目视检查连接器是否存在损坏、变形、划痕等外观缺陷，以保证连接器的完整性。
2.插拔力测试：插拔力测试主要用于检测连接器的插拔性能。
通常使用插拔力测试仪进行测试，通过测量插入和拔出连接器所需的力以及连接器在插入和拔出的过程中的滑动力来评估连接器的可靠性。
3.电阻测试：电阻测试用于检测连接器的接触电阻。
使用万用表或专用测试仪器测量连接器的接触电阻，确保连接器的接触部分没有松动或腐蚀，以及电阻值是否符合规定的范围。
4.绝缘电阻测试：绝缘电阻测试用于检测连接器的绝缘能力。
通过施加一定的电压或电流，测量连接器绝缘材料之间的绝缘电阻，判断连接器是否存在绝缘故障。
5.电压耐压测试：电压耐压测试用于检测连接器的耐电压能力。
通过施加高电压，观察连接器是否会漏电、击穿等情况，判断连接器是否能够在规定的电压范围内正常工作。
6.环境试验：环境试验用于测试连接器在不同环境条件下的性能。
常见的环境试验包括高温试验、低温试验、湿热试验、盐雾试验等，通过暴露连接器于不同的环境条件下，检测其性能是否受到影响。
7.机械耐久性测试：机械耐久性测试用于检测连接器在插拔过程中的耐久性能。
通过模拟实际使用条件，进行多次插拔操作，观察连接器是否出现松动、磨损、接触不良等问题，评估连接器的使用寿命。
8.振动测试：振动测试用于检测连接器在振动条件下的稳定性。
通过以不同频率和振幅施加振动，观察连接器的连接是否松动、接触是否良好，以及连接器是否能够在振动环境下正常工作。
9.冲击测试：冲击测试用于检测连接器在受到外力冲击时的稳定性。
通过施加冲击载荷，观察连接器是否受到损坏、变形或断裂，判断其能否在冲击环境下正常工作。
连接器测试_中文)
条理清晰，图文结合，可供用户阅读参考，可以为用户提供必要的帮助
插头连接器是一种用于将电器或设备接入市电的重要连接装置，在电子行业对插头连接器的要求会非常严格，其安全性能有着重要的作用。
本文将详细介绍插头连接器的测试，并介绍测试步骤和技术要点，以供用户使用。
一、插头连接器测试原理
1、插头连接器在使用时，主要是在电压和电流的作用下，进行一系列的接线，以达到安全运行的目的。
2、插头连接器测试的原理主要是检测插头连接器的机械强度、电气连接性能和电气安全性能，以确保该插头可以安全可靠地接入市电。
二、插头连接器测试方法
1、插头连接器的机械强度测试
a、首先，安装插头连接器，将插头拔出插槽，然后查看插头是否固定牢固，可继续使用，否则，插头需要更换。
b、拔插插头时，要求手动拉力在规定范围内，拔插插头是否稳固，并且检查连接处是否有破损或变形。
2、插头连接器的电气连接性能测试
a、检查插头接线是否正确，否则可能导致电流过大或电压过低，并且检查插头的导电性能，使用仪器检查，如果导电性能不合格，插头要更换。
连接器常用测试方法介绍---aa[1]
连接器常用测试方法介绍---aa[1]
接线端子的测试要做到准确、可靠、安全、可操作性好，应采取多种方法组合检测。
检测方法主要包括：
一、外观检查
由于接线端子上多种线路交叉，因此在连接元件开始之前，应先进行外观检查，检查其有无异常，有无螺丝松动，有无焊条弹跳，有无裸露的导线等，以保证接线端子的安全。
二、抗电压测试
抗电压测试又称耐压测试、绝缘测试，它是检验电器的一种基本的安全检测，其目的是检测电器的外皮绝缘是否良好。
在绝缘检测中，用到的设备是绝缘电阻表，可以测量电器的绝缘层电阻，可以根据电器的绝缘阻值来判断电器是否有缺陷，如果电器的绝缘阻值低于标准值，则该电器不合格，需要更换新的电器。
三、接触电阻测试
接触电阻测试是检测接线端子上导线的接触电阻，它可用以评价接线端子接触导线的良莠性，保证接触质量。
检测时，可使用电阻表来测量接触电阻，如果接触电阻超过额定值，则表明导线接触不良，需要更换新的接线端子。
四、绝缘耐热测试。
