三菱数控系统的技术特点1. M64A / M64SM CNC 控制器标准配备了RISC 64位CPU（与M64相比，整体性能提高了1.5倍）；高速高精度机能对应，尤为适合模具加工；内藏对应全世界主要通用的12种多国语言操作界面；可对应内含以太网络和IC卡界面；内藏波形显示功能，工件位置坐标及中心点测量功能；缓冲区修正机能扩展：可对应IC卡/计算机链接B/DNC/记忆/MDI等模式；简易式对话程序软件（使用APLC所开发之Magicpro-NAVI MILL对话程序）；可对应Windows95/98/2000/NT4.0/Me的PLC开发软件；特殊G代码和固定循环程序，如G12/13 、G34/35/36、G37.1等。
1-1、M70M70 Type A:11轴和Type B:9轴●内部控制单位（插补单位）10纳米，最小指令单位0.1微米，实现高精度加工?●支持向导界面（报警向导、参数向导、操作向导、G代码向导等），改进用户使用体验?●标准提供在线简易编程支援功能（NaviMill、NaviLathe），简化加工程序编写?● NC Designer自定义画面开发对应，个性化界面操作，提高机床厂商知名度?●标准搭载以太网接口（10BASE-T/100BASE-T），提升数据传输速率和可靠性?● PC平台伺服自动调整软件MS Configurator，简化伺服优化手段?●支持高速同期攻牙OMR-DD功能，缩短攻牙循环时间，最小化同期攻牙误差?●全面采用高速光纤通信，提升数据传输速度和可靠性2. EZMotion-NC E60内含64位CPU的高性能数控系统，采用控制器与显示器一体化设计，实现了超小型化；伺服系统采用薄型伺服电机和高分辨率编码器（131,072脉冲/转），增量/绝对式对应；由参数选择车床或铣床的控制软件，简化维修与库存；全部软件功能为标准配置；标准具备1点模拟输出接口，用以控制变频器主轴；可使用三菱电机MELSEC开发软件GX-Developer，简化PLC梯形图的开发；可采用新型2轴一体的伺服驱动器MDS-R系列，减少安装空间；开发伺服自动调整软件，节省调试时间及技术支援之人力。
三菱系统数控车床代码分组意义格式G00 01 快速进给、定位G00 X-- Z--G01 直线插补G01 X-- Z--G02 圆弧插补CW（顺时针）G03 圆弧插补CCW（逆时针）G04 暂停G04 X/U_；或G04 P_；单位：秒G20 英制指令G21 公制指令G28 0 回归参考点G28 X-- Z--G29 由参考点回归G29 X-- Z--G33 01 螺纹切削（等螺距）G33 Z/W…X/U…F… Q… （普通螺纹切削指令）F 为长轴方向螺距，Q螺纹开始的偏移角度，0.001～360.000°。
G33 Z…W…X/U…E… Q…(精密螺纹切削指令) E为长轴方向螺距，Q螺纹开始的偏移角度，0.001～360.000°。
G33 Z/W…X/U…E… Q…(英制螺纹切削) E为长轴方向1英寸相当于几个螺距个数，Q螺纹切削开始的偏移角度，0.001～360.000°。
G40 刀径补偿取消G40G41 左半径补偿G42 右半径补偿G52 局部坐标系设定G52 X-- Z--G54 12 选择工作坐标系1 GXXG55 选择工作坐标系2G56 选择工作坐标系3G57 选择工作坐标系4G58 选择工作坐标系5G59 选择工作坐标系6G70 精车削加工循环G70 A_ P_ Q_;G71 直线粗车循环G71 Ud Re G71 Aa Pp Qq Uu Ww Ff Ss Tt;d：切深量e：退刀量a: 加工路径的程式编号p：加工路径的开始顺序编号q：加工路径的终了顺序编号u：X轴方向的预留量w：Z轴方向的预留量f: 切削速度s: 主轴速度t: 刀具指令G72 端面粗车循环G72 Wd ReG72 Aa Pp Qq Uu Ww Ff Ss Tt;d：切深量e：退刀量a: 加工路径的程式编号p：加工路径的开始顺序编号q：加工路径的终了顺序编号u：X轴方向的预留量w：Z轴方向的预留量f: 切削速度s: 主轴速度t: 刀具指令G73 精加工循环切削G73 Ui Wk Rd；G73 Aa Pp Qq Ww Ff Ss Tt;Ui: X轴方向切削预留量Wk: Z轴方向切削预留量Rd: 分割次数Aa：加工路径的程式编号Pp：加工路径的开始顺序编号Qq：加工路径的终了顺序编号Uu：X轴方向的预留量uWw: Z轴方向的预留量wFf: 切削速度Ss: 主轴速度Tt: 刀具选择G74 端面车削循环G74 Re；G74 X(U)_Z(W)_Pi Qk Rd Ff；e：退回量i：刀具的偏移量k：切削量d：切削底端刀具的逃离量f：进给速度G75 直线切削循环G75 Re；G75 X(U)_Z(W)_Pi Qk Rd Ff；e：退回量i：切削量k：刀具的偏移量d：在切削底端的逃离量f：进给速度G76 螺纹切削复合循环G76 P(m) (r) (a) R(d)；G76 X(u)_Z(W)_R(i) P(k)Q(Δd)F(l)；m：切削次数00～99 r：倒角量00～99 a：刀尖的角度（螺纹角度）00～99。
数控机床的十大数控系统
数控机床的操作和监控全部在这个数控单元中完成，它是数控机床的大脑。
今天小编就给大家介绍下数控机床的十大数控系统，大家一起来看看吧。
1、日本FANUC数控系统
日本发那科GS(FANUC)是当今世界上数控系统科研、设计、制造、销售实力最强大的企业，总人数4549人(2005年9月数字)，科研设计人员1500人。
(1)高可靠性的PowerMate 0系列用于控制2轴的小型车床，取代步进电动机的伺服系统;可配画面清晰、操作方便、中文显示的
CRT/MDI，也可配性能/价格比高的DPL/MDI。
(2)普及型CNC 0-D系列0-TD用于车床，0-MD用于铣床及小型加工中心，0-GCD用于圆柱磨床，0-GSD用于平面磨床，0-PD用于冲床。
(3)全功能型的0-C系列0-TC用于通用车床、自动车床，0-MC 用于铣床、钻床、加工中心，0-GCC用于内、外圆磨床，0-GSC用于平面磨床，0-TTC用于双刀架4轴车床。
(4)高性能/价格比的0i系列整体软件功能包，高速、高精度加工，并具有网络功能。
0i-MB/MA用于加工中心和铣床，4轴4联动;0i-TB/TA用于车床，4轴2联动;0i-mateMA用于铣床，3轴3联动;0i-mateTA用于车床，2轴2联动。
(5)具有网络功能的超小型、超薄型CNC 16i/18i/21i系列控制单元与LCD集成于一体，具有网络功能，超高速串行数据通讯。
其中FSl6i-MB的插补、位置检测和伺服控制以纳米为单位。
16i最大可控8轴，6轴联动;18i最大可控6轴，4轴联动;21i最大可控4轴，4轴联。

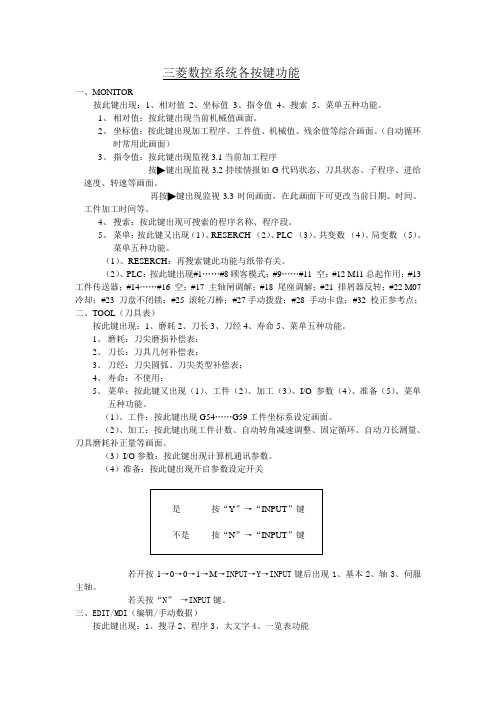

三菱数控系统各按键功能一、MONITOR按此键出现：1、相对值2、坐标值3、指令值4、搜索5、菜单五种功能。
1、相对值：按此键出现当前机械值画面。
2、坐标值：按此键出现加工程序、工件值、机械值、残余值等综合画面。
（自动循环时常用此画面）3、指令值：按此键出现监视3.1当前加工程序按 键出现监视3.2持续情报如G代码状态、刀具状态、子程序、进给速度、转速等画面。
再按 键出现监视3.3时间画面，在此画面下可更改当前日期、时间、工件加工时间等。
4、搜索：按此键出现可搜索的程序名称、程序段。
5、菜单：按此键又出现（1）、RESERCH （2）、PLC （3）、共变数（4）、局变数（5）、菜单五种功能。
（1）、RESERCH：再搜索键此功能与纸带有关。
（2）、PLC：按此键出现#1……#8顾客模式；#9……#11 空；#12 M11总起作用；#13 工件传送器；#14……#16 空；#17 主轴闸调解；#18 尾座调解；#21 排屑器反转；#22 M07冷却；#23 刀盘不闭锁；#25 滚轮刀棒；#27手动拨盘；#28 手动卡盘；#32 校正参考点；二、TOOL（刀具表）按此键出现：1、磨耗2、刀长3、刀经4、寿命5、菜单五种功能。
1、磨耗：刀尖磨损补偿表；2、刀长：刀具几何补偿表；3、刀经：刀尖圆弧、刀尖类型补偿表；4、寿命：不使用；5、菜单：按此键又出现（1）、工件（2）、加工（3）、I/O参数（4）、准备（5）、菜单五种功能。
（1）、工件：按此键出现G54……G59工件坐标系设定画面。
（2）、加工：按此键出现工件计数、自动转角减速调整、固定循环、自动刀长测量、刀具磨耗补正量等画面。
（3）I/O参数：按此键出现计算机通讯参数。
（4）准备：按此键出现开启参数设定开关若开按1→0→0→1→M→INPUT→Y→INPUT键后出现1、基本2、轴3、伺服主轴。
若关按“N”→INPUT键。
三、EDIT/MDI（编辑/手动数据）按此键出现：1、搜寻2、程序3、大文字4、一览表功能1、搜寻：按此键可搜寻NC内所有程序。
1.G00快速定位2.G01直线补间切削3.G02圆弧补间切削CW顺时针4.G03圆弧补间切削CCW逆时针5.G02.3指数函数补间正转6.G03.3指数函数补间逆转7.G04暂停8.G05高速高精度制御19.G05.1高速高精度制御210.G06~G08没有11.G07.1/107圆筒补间12.G09正确停止检查13.G10程式参数输入/补正输入14.G11程式参数输入取消15.G12整圆切削CW16.G13整圆切削CCW17.G12.1/112极坐标补间有效18.G13.1/113极坐标补间取消19.G14没有20.G15极坐标指令取消21.G16极坐标指令有效22.G17平面选择X-Y23.G18平面选择Y-Z24.G19平面选择X-Z25.G20英制指令26.G21公制指令27.G22-G26没有28.G27参考原点检查29.G28参考原点复归30.G29开始点复归31.G30第2~4参考点复归32.G30.1复归刀具位置133.G30.2复归刀具位置234.G30.3复归刀具位置335.G30.4复归刀具位置436.G30.5复归刀具位置537.G30.6复归刀具位置638.G31跳跃机能39.G31.1跳跃机能140.G31.2跳跃机能241.G31.3跳跃机能342.G32没有43.G33螺纹切削44.G34特别固定循环圆周孔循环45.G35特别固定循环角度直线孔循环46.G36特别固定循环圆弧47.G37自动刀具长测定48.G37.1特别固定循环棋盘孔循环49.G38刀具径补正向量指定50.G39刀具径补正转角圆弧补正51.G40刀具径补正取消52.G41刀具径补正左53.G42刀具径补正右54.G40.1法线制御取消55.G41.1法线制御左有效56.G42.1法线制御右有效57.G43刀具长设定+58.G44刀具长设定—59.G43.1第1主轴制御有效60.G44.1第2主轴制御有效61.G45刀具位置设定扩张62.G46刀具位置设定缩小63.G47刀具位置设定二倍64.G48刀具位置设定减半65.G47.12主轴同时制御有效66.G49刀具长设定取消67.G50比例缩放取消68.G51比例缩放有效69.G50.1 G指令镜象取消70.G51.1 G指令镜象有效71.G52局部坐标系设定72.G53机械坐标系选择73.G54工件坐标系选择174.G55工件坐标系选择275.G56工件坐标系选择376.G57工件坐标系选择477.G58工件坐标系选择578.G59工件坐标系选择679.G54.1工件坐标系选择扩张48组80.G60单方向定位81.G61正确停止检查模式82.G61.1高精度制御83.G62自动转角进给率调整84.G63攻牙模式85.G63.1同期攻牙模式正攻牙86.G63.2同期攻牙模式逆攻牙87.G64切削模式88.G65使用者巨集单一呼叫89.G66使用者巨集状态呼叫A90.G66.1使用者巨集状态呼叫B91.G67使用者巨集状态呼叫取消92.G68坐标回转有效93.G69坐标回转取消94.G70使用者固定循环95.G71使用者固定循环96.G72使用者固定循环97.G73固定循环步进循环98.G74固定循环反向攻牙99.G75使用者固定循环100.G76固定循环精搪孔101.G77使用者固定循环102.G78使用者固定循环103.G79使用者固定循环104.G80固定循环取消105.G81固定循环钻孔/铅孔106.G82固定循环钻孔/计数式搪孔107.G83固定循环深钻孔108.G84固定循环攻牙109.G85固定循环搪孔110.G86固定循环搪孔111.G87固定循环反搪孔112.G88固定循环搪孔113.G89固定循环搪孔114.G90绝对值指令115.G91增量值指令116.G92机械坐标系设定117.G93逆时间进给118.G94非同期进给每分进给119.G95同期进给每回转进给120.G96周速一定制御有效121.G97周速一定至于取消122.G98固定循环起始点复归123.G99固定循环R点复归124.G114.1主轴同期制御125G100~225使用者巨集G码呼叫最大10个M00程序停止无条件停止M01选择性停止M02程序结束M03主轴顺时针转M04主轴逆时针转M05主轴停止M06换刀M08冷却液开M09冷却液关M10夹紧卧式加工中心第四轴M11松开卧室加工中心第四轴M15正方向快速移动M16反方向快速移动M19主轴定位M30程式停止M98调用子程序M99子程序结束。
三菱数控系统#2236参数设置及其对系统的影响黄风武汉兴东机电设备工程公司(430070)摘要: 本文介绍了使用三菱数控系统时设定制动电阻和能量回馈单元相关参数的要点和报警故障排除方法。
关键词: 能量回馈单元制动电阻参数设定 PTYP前言回生制动单元和能量回馈单元是数控伺服系统所必须配用的基本部件之一。
在数控系统中必须根据所选用回生制动单元和能量回馈单元的型号设定相关的参数，该参数是数控伺服系统的基本参数之一。
三菱数控系统中，该参数编号为#2236，在数控系统调试之时必须设定。
往往有客户抱怨难以设定该参数，参数设定后经常出现报警，有时花很多时间也难于排除该报警。
笔者在现场调试时也遇到过类似情况。
本文通过从数控伺服系统的制动方式分类着手，详细分析总结了#2236参数的实际含义和不同类型制动方式下该参数的设定方法。
1( 三菱CNC 伺服系统制动方式的分类三菱数控系统配用的伺服驱动器和主轴驱动器目前有两大类型，从制动方式来区分:1.1 属于较高档次配置的:配用于M70控制器的有MDS-D-V系列，其伺服驱动器其功率在:0.2---11KW,主轴驱动器其功率在 2.2 -----55KW。
MDS-D-V系列的伺服驱动器其回生制动方式为“能量回馈型”其连接方式如图1图1. MDS-D-V 伺服系统连接图1.2 MDS-D-SVJ3系列的伺服驱动器其功率范围在0.2---3.5KW;主轴驱动器其功率在0.75 -----11KW，其回生制动方式为“制动电阻型”其连接方式如图2 .图2 MDS-D-SVJ3伺服系统连接图1.3 标准型产品如E60/E68控制器配用的伺服驱动器系统为MDS-R-V . 伺服驱动器其功率在0.4---3.5KW;主轴驱动器其功率在0.1 -----7.5KW其回生制动方式为“制动电阻型”2 . 回生制动的分类:伺服电机的回生制动的实质是:伺服电机从额定转速制动到零速时，伺服电机工作在发电状态，(额定状态下的机械能转换为电能)，这部分能量消耗在制动电阻上(转换成热能)即为“回生电阻制动”。
cnc三菱系统按键说明三菱数控系统由数控硬件和数控软件两大部分来工作的。
数控系统的硬件由数控装置、输入/输出装置、驱动装置和机床电器逻辑控制装置等组成。
工业中常用的三菱数控系统有：M700V系列；M70V系列；M70系列；M60S系列；E68系列；E60系列；C6系列；C64系列；C70系列等。
下面关于cnc三菱数控系统的介绍可帮你在较短的时间内了解三菱电机CNC的新产品知识，cnc三菱系统按键操作说明。
三菱数控系统各按键功能一、MONITOR按此键出现1、相对值 2、坐标值 3、指令值 4、搜索 5、菜单五种功能。
1、相对值按此键出现当前机械值画面。
2、坐标值按此键出现加工程序、工件值、机械值、残余值等综合画面。
常用3、指令值按此键出现监视3.1当前加工程序按菜单键出现监视3.2持续情报如G代码状态、刀具状态、子程序、进给速度、转速等画面。
再按菜单键出现监视3.3时间画面在此画面下可更改当前日期、时间、工件加工时间等。
4、搜索按此键出现可搜索的程序名称、程序段。
5、菜单按此键又出现1、RESERCH2、PLC3、共变数4、局变数5、菜单五种功能。
1、RESERCH再搜索键此功能与纸带有关。
2、PLC按此键出现#12 M11总起作用#13 工件传送器#17 主轴闸调解#18 尾座调解#21排屑器反转#22 M07冷却#28 手动卡盘二、TOOL刀具表按此键出现1、磨耗2、刀长3、刀经4、寿命5、菜单五种功能。
1、磨耗刀尖磨损补偿表2、刀长刀具几何补偿表3、刀经刀尖圆弧、刀尖类型补偿表4、寿命不使用5、菜单按此键又出现1、工件2、加工3、I/O参数4、准备5、菜单五种功能。
1、工件按此键出现G54……G59工件坐标系设定画面。
2、加工按此键出现工件计数、自动转角减速调整、固定循环、自动刀长测量、刀具磨耗补正量等画面。
3I/O参数按此键出现计算机通讯参数。
4准备按此键出现开启参数设定开关若进入按1→0→0→1→M→Shift→Y→INPUT键后出现1、基本2、轴3、伺服主轴。
三菱数控系统三菱数控系统的结构三菱数控系统的工作原理三菱数控系统的分类三菱数控系统的功能介绍三菱数控系统的结构三菱数控系统的工作原理三菱数控系统的分类三菱数控系统的功能介绍三菱数控系统的结构三菱数控系统由数控硬件和数控软件两大部分来工作的。
数控系统的硬件由数控装置、输入/输出装置、驱动装置和机床电器逻辑控制装置等组成，这四部分之间通过I/O接口互相连接运作的。
数控装置是数控系统的核心部分，通过它来实现我们的工作需求的。
三菱数控系统由控制系统，伺服系统，位置测量系统三大部分组成。
控制系统主要由总线、CPU、电源、存贮器、操作面板和显示屏、位控单元、可编程序控制器逻辑控制单元以及数据输入/输出接口等组成。
三菱数控系统的工作原理工作原理：控制系统按加工工件程序进行插补运算，发出控制指令到伺服驱动系统；伺服驱动系统将控制指令放大，由伺服电机驱动机械按要求运动；测量系统检测机械的运动位置或速度，并反馈到控制系统，来修正控制指令。
这三部分有机结合起来，组成完整的闭环控制的数控系统。
三菱数控系统的分类工业中常用的三菱数控系统有：M700V系列；M70V系列；M70系列；M60S系列；E68系列；E60系列；C6系列；C64系列；C70系列．三菱数控系统的功能介绍三菱数控系统M700V系列1.控制单元配备最新RISC 64位CPU和高速图形芯片，通过一体化设计实现完全纳米级控制、超一流的加工能力和高品质的画面显示。
2.系统所搭配的MDS-D/DH-V1/V2/V3/SP、MDS-D-SVJ3/SPJ3系列驱动可通过高速光纤网络连接，达到最高功效的通信响应。
采用超高速PLC引擎，缩短循环时间。
3.配备前置式IC卡接口。
4.配备USB通讯接口。
5.配备10/100M以太网接口。
6.真正个性化界面设计（通过NC Designer或c语言实现），支持多层菜单显示。
7.智能化向导功能，支持机床厂家自创的html、jpg等格式文件。
8.产品加工时间估算。
9.多语言支持（8种语言支持、可扩展至15种语言）：10.完全纳米控制系统，高精度高品位加工11.支持5轴联动，可加工复杂表面形状的工件多样的键盘规格（横向、纵向）支持12.支持触摸屏，提高操作便捷性和用户体验13.支持向导界面（报警向导、参数向导、操作向导、G代码向导等），改进用户使用体验14.标准提供在线简易编程支援功能（NaviMill、NaviLathe），简化加工程序编写15,NC Designer自定义画面开发对应，个性化界面操作，提高机床厂商知名度16.标准搭载以太网接口（10BASE-T/100BASE-T），提升数据传输速率和可靠性17,PC平台伺服自动调整软件MS Configurator，简化伺服优化手段18.支持高速同期攻牙OMR-DD功能，缩短攻牙循环时间，最小化同期攻牙误差19.全面采用高速光纤通信，提升数据传输速度和可靠性三菱数控系统M70V系列：1,针对客户不同的应用需求和功能细分，可选配M70V Type A:11轴和Type B:9轴2,M70VA铣床标准支持双系统3,M70V系列最小指令单位0.1微米，内部控制单位提升至1纳米4,最大程序容量提升到2560m（选配），增大自定义画面存储容量（需要外接板卡）5,M70V系列拥有与M700V系列相当的PLC处理性能6,画面色彩由8bit提升至16bit，效果更加鲜艳? 支持向导界面（报警向导、参数向导、操作向导、G代码向导等），改进用户使用体验7,标准提供在线简易编程支援功能（NaviMill、NaviLathe），简化加工程序编写8,NC Designer自定义画面开发对应，个性化界面操作，提高机床厂商知名度9,标准搭载以太网接口（10BASE-T/100BASE-T），提升数据传输速率和可靠性10,PC平台伺服自动调整软件MS Configurator，简化伺服优化手段11,支持高速同期攻牙OMR-DD功能，缩短攻牙循环时间，最小化同期攻牙误差12,全面采用高速光纤通信，提升数据传输速度和可靠性三菱数控系统M70系列：1.针对客户不同的应用需求和功能细分，可选配M70 Type A:11轴和Type B:9轴2.内部控制单位（插补单位）10纳米，最小指令单位0.1微米，实现高精度加工3.支持向导界面（报警向导、参数向导、操作向导、G代码向导等），改进用户使用体验4.标准提供在线简易编程支援功能（NaviMill、NaviLathe），简化加工程序编写5,NC Designer自定义画面开发对应，个性化界面操作，提高机床厂商知名度6.标准搭载以太网接口（10BASE-T/100BASE-T），提升数据传输速率和可靠性7,PC平台伺服自动调整软件MS Configurator，简化伺服优化手段8.支持高速同期攻牙OMR-DD功能，缩短攻牙循环时间，最小化同期攻牙误差9.全面采用高速光纤通信，提升数据传输速度和可靠性三菱数控系统M60S系列：1、所有M60S系列控制器都标准配备了RISC64位CPU，具备目前世界上最高水准的硬件性能。
（与M64相比，整体性能提高了1.5倍）2、高速高精度机能对应，尤为适合模具加工。
（M64SM-G05P3：16.8m/min以上，G05.1Q1：计划中）标准内藏对应全世界主要通用的12种多国语言操作界面（包括繁体/简体中文）3、可对应内含以太网络和IC卡界面（M64SM-高速程序伺服器：计划中）4、坐标显示值转换可自由切换（程序值显示或手动插入量显示切换）5、标准内藏波形显示功能，工件位置坐标及中心点测量功能6、缓冲区修正机能扩展：可对应IC卡/计算机链接B/DNC/记忆/MDI 等模式7、编辑画面中的编辑模式，可自行切换成整页编辑或整句编辑。
8、图形显示机能改进：可含有道具路径资料，以充分显示工件坐标及道具补偿的实际位置。
9、简易式对话程序软件（使用APLC所开发之Magicpro-NAVIMILL对话程序）10、可对应Windows95/98/2000/NT4.0/Me的PLC开发软件11、特殊G代码和固定循环程序，如G12/13、G34/35/36、G37.1等。
三菱数控系统E68系列：1.内含64位CPU的高性能数控系统，采用控制器与显示器一体化设计，实现了超小型化。
2.伺服系统采用薄型伺服电机和高分辨率编码器（131，072脉冲/转），增量/绝对式对应。
3.标准4种文字操作界面：简体/繁体中文，日文/英文。
4.由参数选择车床或铣床的控制软件，简化维修与库存。
5.全部软件功能为标准配置，无可选项，功能与M50系列相当。
6.标准具备1点模拟输出接口，用以控制变频器主轴。
7.可使用三菱电机MELSEC开发软件GX-Developer，简化PLC梯形图的开发。
8.可采用新型2轴一体的伺服驱动器MDS-R系列，减少安装空间。
9.开发伺服自动调整软件，节省调试时间及技术支援之人力。
三菱数控系统E60系列：1.内含64位CPU的高性能数控系统，采用控制器与显示器一体化设计，实现了超小型化。
2.伺服系统采用薄型伺服电机和高分辨率编码器（131，072脉冲/转），增量/绝对式对应。
3.标准4种文字操作界面：简体/繁体中文，日文/英文。
4.由参数选择车床或铣床的控制软件，简化维修与库存。
5.全部软件功能为标准配置，无可选项，功能与M50系列相当。
6.标准具备1点模拟输出接口，用以控制变频器主轴。
7.可使用三菱电机MELSEC开发软件GX-Developer，简化PLC梯形图的开发。
8.可采用新型2轴一体的伺服驱动器MDS-R系列，减少安装空间。
9.开发伺服自动调整软件，节省调试时间及技术支援之人力。
三菱数控系统C6系列:1,满足生产线（汽车发动机等）部品加工要求，提高了可靠性，缩短了故障时间。
2,对应多种三菱FA网络：MELSECNET/10、以太网和CC-LINK，实现了以10M/100Mbps的速度进行高速、大容量的数据通讯，进一步提高生产线的加工效率。
3,NC内藏PLC机能强化：GX-Developer对应；指令种类充实；多个PLC程序同时运行；运行中PLC程序修改；多系统PLC接口信号配置等。
4,专机用PLC指令扩充：增加了ATC、ROT、TSRH、DDBA、DDBS 指令，简化了PLC程序设计。
☆数控功能强化、多轴、多系统对应。
三菱数控系统C64系列：1.满足生产线（汽车发动机等）部品加工要求，提高了可靠性，缩短了故障时间。
2.对应多种三菱FA网络：MELSECNET/10、以太网和CC-LINK，实现了以10M/100Mbps的速度进行高速、大容量的数据通讯，进一步提高生产线的加工效率。
3,NC内藏PLC机能强化：GX-Developer对应；指令种类充实；多个PLC程序同时运行；运行中PLC程序修改；多系统PLC接口信号配置等。
4.专机用PLC指令扩充：增加了ATC、ROT、TSRH、DDBA、DDBS 指令，简化了PLC程序设计。
5.数控功能强化、多轴、多系统对应。
三菱数控系统C70系列：1.满足生产线（汽车发动机等）部品加工要求，提高了可靠性，缩短了故障时间2.一块基板上同时最大可连接2个NC控制器3.强化了数控功能（单个NC控制器内支持最大系统数7，最大支持6主轴）4.标准采用彩色触摸屏显示器，可用GT Designer自定义操作界面5,PC平台伺服自动调整软件MS Configurator，简化伺服优化手段6.全面采用高速光纤通信，提升数据传输速率和可靠性。
