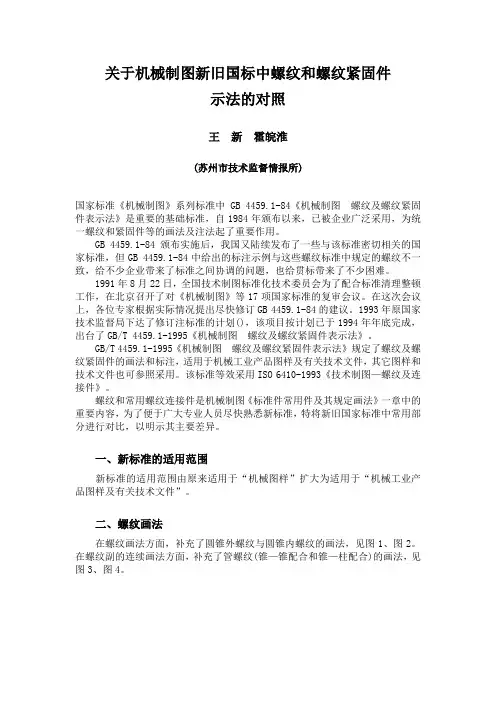

关于机械制图新旧国标中螺纹和螺纹紧固件示法的对照王新霍皖淮(苏州市技术监督情报所)国家标准《机械制图》系列标准中GB 4459.1-84《机械制图螺纹及螺纹紧固件表示法》是重要的基础标准，自1984年颁布以来，已被企业广泛采用，为统一螺纹和紧固件等的画法及注法起了重要作用。
GB 4459.1-84颁布实施后，我国又陆续发布了一些与该标准密切相关的国家标准，但GB 4459.1-84中给出的标注示例与这些螺纹标准中规定的螺纹不一致，给不少企业带来了标准之间协调的问题，也给贯标带来了不少困难。
1991年8月22日，全国技术制图标准化技术委员会为了配合标准清理整顿工作，在北京召开了对《机械制图》等17项国家标准的复审会议。
在这次会议上，各位专家根据实际情况提出尽快修订GB 4459.1-84的建议。
1993年原国家技术监督局下达了修订注标准的计划()，该项目按计划已于1994年年底完成，出台了GB/T 4459.1-1995《机械制图螺纹及螺纹紧固件表示法》。
GB/T 4459.1-1995《机械制图螺纹及螺纹紧固件表示法》规定了螺纹及螺纹紧固件的画法和标注，适用于机械工业产品图样及有关技术文件，其它图样和技术文件也可参照采用。
该标准等效采用ISO 6410-1993《技术制图—螺纹及连接件》。
螺纹和常用螺纹连接件是机械制图《标准件常用件及其规定画法》一章中的重要内容，为了便于广大专业人员尽快熟悉新标准，特将新旧国家标准中常用部分进行对比，以明示其主要差异。
一、新标准的适用范围新标准的适用范围由原来适用于“机械图样”扩大为适用于“机械工业产品图样及有关技术文件”。
二、螺纹画法在螺纹画法方面，补充了圆锥外螺纹与圆锥内螺纹的画法，见图1、图2。
在螺纹副的连续画法方面，补充了管螺纹(锥—锥配合和锥—柱配合)的画法，见图3、图4。
三、螺纹标注新标准按照有关螺纹标准更新了螺纹标注，并将有关标注及其示例列入了表1(略)。
螺纹连接生活中的例子螺纹连接是一种常见的连接方式，在生活中有很多例子可以体现。
以下是十个符合要求的例子：1. 自行车螺丝连接：自行车的各个部件常使用螺纹连接，例如螺丝连接踏板、车把和车架等。
这种连接方式紧固可靠，方便维修和更换部件。
2. 水龙头连接：水龙头与水管之间通常使用螺纹连接，以确保水源不漏水。
这种连接方式简单易行，可以方便地安装和拆卸水龙头。
3. 螺纹盖子连接：瓶子的盖子通常使用螺纹连接，如饮料瓶、化妆品瓶等。
这种连接方式能够有效地密封瓶子，避免液体泄漏。
4. 汽车轮胎连接：汽车的轮胎与车轴之间使用螺纹连接，通过螺纹螺栓将轮胎固定在车轴上。
这种连接方式保证了车轮的安全性和稳定性。
5. 电灯连接：电灯的灯泡与灯座之间使用螺纹连接，以确保灯泡稳固地固定在灯座上。
这种连接方式方便更换灯泡，同时能够提供良好的电气接触。
6. 水管连接器：水管连接器通常使用螺纹连接，用于连接不同尺寸或类型的水管。
这种连接方式简单灵活，可以方便地组装和拆卸水管系统。
7. 电缆连接器：电缆的接头通常使用螺纹连接，以确保电缆之间的良好电气连接。
这种连接方式可靠耐用，适用于各种电力和通信设备。
8. 五金工具：五金工具中的螺丝刀和螺丝扳手等常用工具用于拧紧和松开螺纹连接。
这些工具能够提供适当的扭力，使螺栓或螺母紧固或松动。
9. 家具连接件：家具组装常使用螺纹连接件，如螺栓、螺母和螺丝等。
这种连接方式方便快捷，可以使家具牢固地固定在一起。
10. 电子产品：电子产品中的电池仓、电池盖等部件常使用螺纹连接，以方便更换电池。
这种连接方式简单易行，能够提供良好的电气接触。
螺纹连接在生活中有着广泛的应用，不仅方便了我们的生活和工作，还提高了工作效率和安全性。
通过螺纹连接，各种部件可以牢固地连接在一起，同时方便维修和更换。
这种连接方式的优点在于简单可靠，适用于各种材料和环境。
因此，螺纹连接在制造业、建筑业、家居生活以及各个领域都有着重要的地位和作用。
常用螺纹紧固件的种类和标记教学目的1了解螺纹紧固件的种类及连接特点。
2掌握螺栓连接，双头螺柱连接，螺钉连接的画法。
教学重点1各种螺纹紧固件的标记。
2螺栓连接，双头螺柱连接，螺钉连接的画法。
教学难点螺栓连接，双头螺柱连接，螺钉连接的画法。
常用螺纹紧固件有螺栓、双头螺柱、螺钉、螺母和垫圈。
它们的结构、尺寸均已标准化，称为标准件，使用或绘图时，可以从相应标准中查到所需的结构尺寸。
表7－3中列出了常用螺纹紧固件的种类与标记。
对照表7－3讲解。
1、螺栓螺栓由头部及杆部两部分组成，头部形状以六角形的应用最广。
决定螺栓的规格尺寸为螺纹公称直径d及螺栓长度L ，选定一种螺栓后，其它各部分尺寸可根据有关标准查得。
螺栓的标记形式：例：螺栓 GB/T5782－2000 M24×70，是指公称直径 d =24，公称长度L = 70（不包括头部）的螺栓。
2、双头螺柱双头螺柱的两头制有螺纹，一端旋入被连接件的预制螺孔中，称为旋入端；另一端与螺母旋合，紧固另一个被连接件，称为紧固端。
双头螺柱的规格尺寸为螺柱直径d及紧固端长度L，其它各部分尺寸可根据有关标准查得。
双头螺柱的标记形式：例：螺柱 GB/T898－1988 M24×50，是指公称直径d =24，公称长度L = 50（不包括旋入端）的双头螺柱。
3、螺母螺母通常与螺栓或螺柱配合着使用，起连接作用，以六角螺母应用最广。
螺母的规格尺寸为螺纹公称直径D，选定一种螺母后，其各部分尺寸可根据有关标准查得。
螺母的标记形式：例：螺母 GB/T6170－2000 M24，指螺纹规格D=M24的螺母。
4、垫圈垫圈通常垫在螺母和被连接件之间，目的是增加螺母与被连接零件之间的接触面，保护被连接件的表面不致因拧螺母而被刮伤。
垫圈分为平垫圈和弹簧垫圈，弹簧垫圈还可以防止因振动而引起的螺母松动。
选择垫圈的规格尺寸为螺栓直径d，垫圈选定后，其各部分尺寸可根据有关标准查得。
平垫圈的标记形式：弹簧垫圈的标记形式：例：垫圈 GB/T97.1－1985 16－140HV，指规格尺寸d=16，性能等级为140HV的平垫圈。
