钢筋锚杆施工方法

钢筋锚杆施工方案1. 引言钢筋锚杆是在地下工程中常用的加固材料，通过将钢筋锚入地下岩石或土层中，增强地下工程的稳定性和承载力。

本文将详细介绍钢筋锚杆的施工方案，包括施工准备、施工流程以及质量控制。

2. 施工准备施工前需要进行充分的准备工作，包括以下环节：2.1 设计方案根据地下工程的设计要求，确定钢筋锚杆的数量、规格和布置方式。

确保设计方案满足承载力和稳定性要求。

2.2 材料准备采购所需的钢筋锚杆、夹具、锚固胶等材料，并进行质检，确保材料符合规格标准和质量要求。

2.3 施工机械准备准备好所需的施工机械设备，包括钢筋锚杆用的钻机、搅拌机等。

确保施工机械设备的正常运转和安全性。

2.4 施工人员组织和培训安排合适数量的工人参与施工，并对他们进行相关培训，确保他们具备施工所需的技能和安全意识。

2.5 安全措施制定施工期间的安全措施，包括施工区域的封控、防护网的设置、施工人员安全帽和防护鞋的配备等，确保施工过程安全可控。

3. 施工流程钢筋锚杆的施工流程包括以下几个步骤：在进行钢筋锚杆施工前，先进行一些预处理工作。

包括清理破碎岩石和土层表面的杂物，确保施工区域干净整洁。

3.2 钻孔使用钻机在地下岩石或土层中钻孔，确保孔洞的深度和直径符合设计要求。

钻孔完成后，用气源将孔洞内的碎石清除。

3.3 安装锚固胶在钻孔中填充适量的锚固胶，用夹具将钢筋锚杆固定在孔洞内。

确保锚固胶填充均匀且固化时间符合要求。

3.4 压浆在施工过程中，对需要增强的地层进行压浆处理。

将水泥浆液注入钢筋锚杆周围的孔洞中，增强地层的稳定性。

钢筋锚杆施工完成后，进行必要的后期处理工作。

包括消除施工垃圾、清理施工区域，并进行必要的记录工作。

4. 质量控制为确保钢筋锚杆施工质量，需要进行严格的质量控制。

以下是一些常用的质量控制措施：4.1 材料检验对采购的钢筋锚杆、夹具和锚固胶等材料进行质量检验，确保其规格和质量符合要求，并留存相应的质量检测记录。

4.2 施工记录在施工过程中定期记录施工的关键参数，包括孔洞的深度和直径、锚固胶的填充量以及水泥浆液的注入量等。

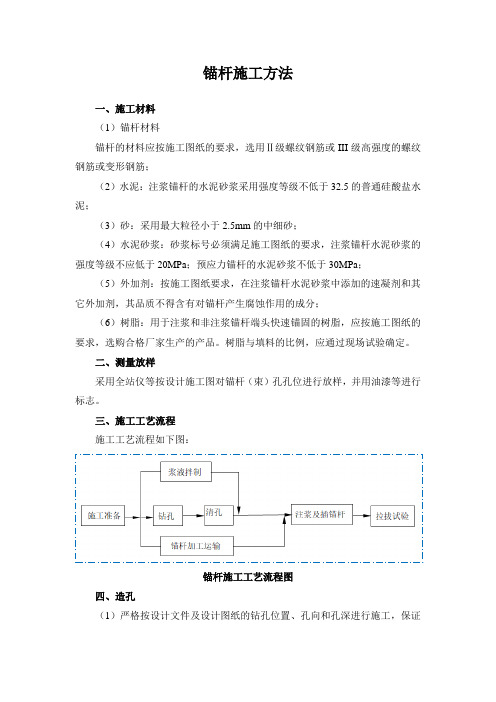

锚杆施工方法一、施工材料（1）锚杆材料锚杆的材料应按施工图纸的要求，选用Ⅱ级螺纹钢筋或III级高强度的螺纹钢筋或变形钢筋；（2）水泥：注浆锚杆的水泥砂浆采用强度等级不低于32.5的普通硅酸盐水泥；（3）砂：采用最大粒径小于2.5mm的中细砂；（4）水泥砂浆：砂浆标号必须满足施工图纸的要求，注浆锚杆水泥砂浆的强度等级不应低于20MPa；预应力锚杆的水泥砂浆不低于30MPa；（5）外加剂：按施工图纸要求，在注浆锚杆水泥砂浆中添加的速凝剂和其它外加剂，其品质不得含有对锚杆产生腐蚀作用的成分；（6）树脂：用于注浆和非注浆锚杆端头快速锚固的树脂，应按施工图纸的要求，选购合格厂家生产的产品。

树脂与填料的比例，应通过现场试验确定。

二、测量放样采用全站仪等按设计施工图对锚杆（束）孔孔位进行放样，并用油漆等进行标志。

三、施工工艺流程施工工艺流程如下图：锚杆施工工艺流程图四、造孔（1）严格按设计文件及设计图纸的钻孔位置、孔向和孔深进行施工，保证孔位偏差小于100mm。

（2）锚杆孔的孔轴方向按施工图纸的要求。

施工图纸未作规定时，其系统锚杆的孔轴方向垂直于开挖面；局部加固锚杆的孔轴方向与可能滑动面的倾向相反，与滑动面的交角大于45°。

（3）注浆锚杆的钻孔孔径应大于锚杆直径，若采用“先注浆后安装锚杆”的程序施工，钻头直径大于锚杆直径15mm以上；若采用“先安装锚杆后注浆”的程序施工，钻头直径大于锚杆直径25mm以上。

根据各部位施工条件和锚杆类型，用YT28型手风钻、YG40型导轨式风钻等各种适宜的钻机钻孔，采用合适钻头以达到设计要求的孔径。

五、锚杆制作与安装（1）按设计图纸要求在钢筋加工场加工好锚杆。

锚杆用人工直接送入孔内，人工安插锚杆受阻时采用振动并辅以卷扬机械或吊车安装。

（2）预应力以及后注浆锚杆放入锚孔前清除钻孔内的石屑与岩粉；检查注浆管、排气管是否畅通。

六、注浆及插筋（1）钻孔完成后，用高压风将孔内残碴和水吹净。

钢筋锚杆施工技术方案一、施工计划1、施工顺序施工计划施工一区、施工三区及施工五区同时开始施工，而施工二区、施工四区、施工六区次后一天开始施工，每一施工区搅拌桩完成3天后进行钢筋锚杆的施工。

2、施工准备工作计划二、钢筋锚杆施工工艺流程图三、施工方法1、压入超前锚管 89，平面间距1.1米，单根超前锚管长度6.3m。

2、锚杆施工锚杆成孔用机械钻孔（螺旋钻）方法，普通锚杆孔径为110毫米，钢筋锚杆孔径130mm。

下倾0~200。

当遇到砂层容易坍孔时，采用泥浆护壁的方法成孔。

按要求直径及长度制作锚杆，安装锚杆前，应用水冲洗至孔口流出清水为止。

锚杆要按设计要求安设定位器，以确保其保护层厚度。

用32.5（R）普硅水泥过筛调制浆液，注浆材料为1:1水泥砂浆，水灰比0.5，掺入0.4％的早强剂。

灌浆采用底部注浆和安放排气管相结合的办法，用压浆泵将水泥浆经高压胶管压入拉杆管内注入锚孔，管端保持离底250～500毫米，注浆压力0.4MPa，待浆液流出孔口，用水泥袋堵塞洞口，再用湿粘土封堵，注浆持压补灌，使锚孔内浆液充盈饱满。

3、施工组织及施工进度计划施工现场有工程技术人员4人，负责施工管理以及技术、质量和安全工作。

下设一个作业工班：钢筋锚杆制作及安装8人，成孔班6人，制锚班6人，总计用工约24人。

支护施工进度主要由锚杆钻孔进度、锚杆注浆强度和喷射混凝土强度决定，为此要配备数量充足的锚杆钻机，在锚杆注浆材料中掺入早强剂。

锚杆施工分段分区进行，与搅拌桩施工形成有序的流水作业，在搅拌桩施工后立即进行插筋的施工。

4、基坑监测与边坡维护为保证基坑在开挖暴露期间的安全，保证邻近建筑物和周边管线的正常使用，根据我司的施工经验，结合广州地区一般的做法，本工程基坑支护监测内容有基坑坡顶水平位移和坡顶沉降，周围建筑物外观记录、周围管线观察等。

通过监测取得数据，指导基坑工程施工安全。

定期观察喷锚头是否位移变形。

A、坡顶水平位移和坡顶沉降在基坑边线上每隔15~25m布置1个水平位移观测点，在周边建筑物每隔15~25m布置一个沉降观测点，固定后依次编号。

钢筋锚杆施工方法引言：钢筋锚杆是在建筑工程中常用的一种施工材料，用于增强土体或混凝土结构的稳定性和承载能力。

在钢筋锚杆的施工过程中，正确的操作方法和技巧对确保工程质量和安全非常重要。

本文将介绍钢筋锚杆的施工方法，旨在为从事相关工作的人员提供参考。

一、准备工作：在施工钢筋锚杆之前，必须进行充分的准备工作，以确保施工的顺利进行。

以下是一些必要的准备工作：1. 设计和规划：在施工之前，应仔细审查设计文件，并根据相关规范进行合理规划。

确定锚杆的数量、长度、直径和布置方式等。

2. 材料准备：钢筋锚杆的材料包括锚杆、螺纹钢筋、螺母、垫圈和灌浆材料等。

确保材料的质量符合相关标准，并按照设计要求进行分类和储存。

3. 施工设备准备：准备好必要的施工设备，如钢筋切割机、螺纹机、螺母扳手和灌浆设备等。

保证设备的正常运转和安全使用。

二、施工步骤：1. 打洞和预埋：根据设计要求，在需要加固的位置进行打洞，并清理洞孔内的杂物和灰尘。

将钢筋锚杆插入洞孔中，并确保其垂直度和水平度。

在锚杆底部放置灌浆材料，用于灌浆固定。

2. 固定螺纹钢筋：将螺纹钢筋插入锚杆内，并使用螺纹机将其与锚杆连接起来。

确保螺纹钢筋的长度符合设计要求，并适时加固。

3. 安装螺母和垫圈：将螺母和垫圈依次套在螺纹钢筋上，并用螺母扳手进行紧固。

确保螺母和垫圈与锚杆之间没有松动和缝隙。

4. 灌浆固定：在螺纹钢筋与锚杆连接处进行灌浆固定。

选择合适的灌浆材料，并按照厂家提供的指导进行灌浆操作。

确保灌浆材料能够充分填充锚杆和洞孔的空隙，并达到一定的强度。

5. 检查和测试：在完成钢筋锚杆施工后，进行必要的检查和测试工作。

检查锚杆的连接是否牢固、灌浆是否均匀，并进行拉力测试以验证锚固效果。

6. 施工记录：及时、准确地记录钢筋锚杆施工过程中的相关信息，包括施工日期、施工人员、施工设备、灌浆材料使用量和灌浆压力等。

这对于后续的验收和跟踪运用非常重要。

三、施工注意事项：1. 施工人员应具备相关的操作技能和经验，严格按照设计和规范要求进行施工。

钢筋锚杆施工方法钢筋锚杆是一种常用的建筑施工技术，在土木工程中被广泛应用于岩土支护、基坑支护、隧道工程等领域。

它能够有效地增强土体的抗剪性能、承载能力和变形能力，提高工程的稳定性和安全性。

本文将介绍钢筋锚杆施工的方法和技巧。

1. 材料准备首先，施工人员需要准备好钢筋锚杆所需的材料。

一般来说，钢筋锚杆的主要材料包括钢筋、套管、锚固剂等。

钢筋应选择具有较高的强度和良好的韧性的钢材，套管应具有耐腐蚀性能，锚固剂应具有良好的粘结性能和耐久性。

2. 洞口准备在进行钢筋锚杆施工之前，需要先进行洞口的准备工作。

首先，根据设计要求确定钢筋锚杆的布置位置和数量，然后在洞口位置进行开孔。

开孔的尺寸和深度要符合设计要求，并保证洞口的平整度和垂直度。

3. 钢筋安装钢筋安装是钢筋锚杆施工的重要环节。

根据设计要求和洞口的尺寸，将预先准备好的钢筋插入洞口，并用套管将钢筋固定在洞口内部。

钢筋的插入深度一般为洞口的深度减去一定的嵌固深度。

在钢筋安装过程中，要注意保持钢筋的垂直度和平整度，避免出现偏位和弯曲等问题。

4. 锚固固化安装完钢筋后，需要进行锚固固化工作。

首先，清理洞口内部的杂物和灰尘，保持洞口的清洁干燥。

然后，将锚固剂按照规定的配比混合均匀，倒入洞口中，并使用专用的注固设备将锚固剂灌注到洞口内部。

在注固过程中，要保持注固剂的充实度和密实度，避免出现空洞和孔隙。

5. 后处理工作注固完成后，需要进行后处理工作。

首先，要等待锚固剂完全固化，一般需要按照锚固剂的规定时间。

然后，根据需要进行后续的加固工作，如钢筋混凝土喷涂、防护层加固等。

最后，对锚杆进行验收和检测，确保其质量和安全性。

钢筋锚杆施工方法钢筋锚杆施工方法1. 引言钢筋锚杆是一种常用的地下工程支护材料，具有高强度和良好的抗拉性能。

本文将详细介绍钢筋锚杆的施工方法，包括材料准备、施工工序、施工工具和注意事项等方面的内容。

2. 材料准备2.1 钢筋锚杆：根据设计要求和工程条件，选用适当尺寸和材质的钢筋锚杆。

2.2 锚固材料：选用适当的胶结材料或者灌浆材料，根据工程要求选择合适的品牌和型号。

2.3 施工设备：准备好所需的施工设备，包括锚杆钻机、灌浆泵、搅拌器等。

3. 施工工序3.1 前期准备3.1.1 根据设计要求，确定钢筋的数量、尺寸和布置方式，并标出在施工现场。

3.1.2 清理施工现场，确保施工区域干净整洁，清除杂物和垃圾。

3.2 钢筋的锚固3.2.1 使用锚杆钻机在设计位置上钻孔，根据设计要求确定钻孔的直径和深度。

3.2.2 清理钻孔，保持孔壁光滑，确保良好的粘结效果。

3.2.3 将钢筋锚杆放入钻孔中，根据设计要求将其延伸到正确的深度，并用适当的施工工具固定住。

3.2.4 根据设计要求在钻孔中注入适当的灌浆材料，确保钢筋与周围土体之间的良好粘结。

3.3 后续处理3.3.1 灌浆结束后，用适当的工具修整灌浆表面，保持平整。

3.3.2 确保灌浆材料充分固化后，进行必要的测量和检查，以确保锚杆的固定效果符合设计要求。

3.3.3 检查施工现场，清除多余的材料和设备，确保施工区域安全整洁。

4. 施工工具4.1 锚杆钻机：用于钻孔和锚固钢筋锚杆。

4.2 灌浆泵：用于注入灌浆材料到钻孔中。

4.3 搅拌器：用于混合灌浆材料。

5. 注意事项5.1 施工人员必须熟悉并遵守相关安全规定，保障施工人员的人身安全。

5.2 必须按照像关设计要求和规范进行施工，确保施工质量。

5.3 施工现场必须保持整洁，定期清理杂物和垃圾。

5.4 施工结束后必须进行必要的测量和检查，确保锚杆的固定效果符合设计要求。

附件：1. 图纸：包括钢筋锚杆的布置图、钻孔示意图等。

钢筋锚杆施工方法1、分项工程概况边坡支护工程在放坡段采用锚杆配合格构梁方式进行支护。

本工程锚杆为拟采用锚杆钻机进行成孔，人工放入钢筋土钉，注浆机注浆成锚。

锚杆杆体采用φxx普通螺纹钢、φxx精轧螺纹钢，水平间距为xx-xx m，垂直间距为1.5m、3.5m、4.0m，单根长度均为xx m，采用P.O.42.5R普通硅酸盐水泥制作的M30水泥砂浆注浆。

2、施工准备锚杆支护施工前应进行设计技术交底，认真检查原材料品种、型号、规格及各部件的质量，并应具有原材料主要技术性能的检验报告。

对锚杆施工所用的机械设备运到现场后，要认真进行检修，并试运转，一切正常才能使用，所需配件配齐，保证锚杆施工顺利进行。

3、施工原则锚杆施工应与土方开挖、钢筋混凝土格构梁密切配合，按设计要求，基坑土方应分层开挖，每层开挖深为xx-xx m，然后进行钢筋锚杆、格构梁施工。

4、4、施工工艺锚杆施工工艺框图5、设计要求（1）坡体土方严格分层开挖，不可超挖和欠挖。

开挖削坡后立即进行钢筋锚杆施工，每开挖一层施工一排钢筋锚杆，分层开挖高度宜为xx-xx m，具体应根据分层高度确定。

（2）锚杆支护应分段施工，每段施工长度不宜大于20m，并采用间隔跳槽施工。

（3）钢筋锚杆宜采用干法成孔，当干法成孔有困难时才可采用湿法成孔，在锚杆成孔时须及时记录地层情况。

（4）锚杆成孔孔径80mm，与水平方向夹角应符合设计要求。

（5）锚杆杆体采用单根φxx、φxx钢筋。

杆体外露弯头长度为应不小于500mm，在锚杆端部设置200*200*20mm钢板垫片。

（6）钢筋锚杆杆体设置支架，支架采用成品橡胶对中支架，间距为1500mm，支架套箍于注浆管和锚筋上。

（7）锚杆注浆管采用外径20mm管子制作。

（8）锚杆自由段设置：先在锚筋外设置2mm厚镀锌防腐涂料，再在其外套上外径52mm内径40mm的橡胶套管，在自由段两端结束处采用高压胶布将橡胶套管绑扎。

（9）锚杆钻孔孔位、倾斜度、孔深允许偏差应符合设计及规范要求。

钢筋锚杆施工方法1、分项工程概况边坡支护工程在放坡段采用锚杆配合格构梁方式进行支护。

本工程锚杆为拟采用锚杆钻机进行成孔，人工放入钢筋土钉，注浆机注浆成锚。

锚杆杆体采用φ28普通螺纹钢、φ32精轧螺纹钢，水平间距为1.5-3。

5m，垂直间距为1.5m、3。

5m、4。

0m,单根长度均为9—22m,采用P。

O.42.5R普通硅酸盐水泥制作的M30水泥砂浆注浆。

2、施工准备锚杆支护施工前应进行设计技术交底，认真检查原材料品种、型号、规格及各部件的质量，并应具有原材料主要技术性能的检验报告。

对锚杆施工所用的机械设备运到现场后，要认真进行检修，并试运转,一切正常才能使用，所需配件配齐，保证锚杆施工顺利进行。

3、施工原则锚杆施工应与土方开挖、钢筋混凝土格构梁密切配合，按设计要求，基坑土方应分层开挖，每层开挖深为2.0—4。

5m，然后进行钢筋锚杆、格构梁施工.4、施工工艺锚杆施工工艺框图5、设计要求（1)坡体土方严格分层开挖，不可超挖和欠挖。

开挖削坡后立即进行钢筋锚杆施工，每开挖一层施工一排钢筋锚杆，分层开挖高度宜为2。

0-4。

5m，具体应根据分层高度确定。

(2）锚杆支护应分段施工，每段施工长度不宜大于20m，并采用间隔跳槽施工。

（3）钢筋锚杆宜采用干法成孔，当干法成孔有困难时才可采用湿法成孔，在锚杆成孔时须及时记录地层情况.（4）锚杆成孔孔径80mm，与水平方向夹角应符合设计要求。

（5）锚杆杆体采用单根φ28、φ32钢筋。

杆体外露弯头长度为应不小于500mm,在锚杆端部设置200＊200＊20mm钢板垫片。

（6)钢筋锚杆杆体设置支架,支架采用成品橡胶对中支架，间距为1500mm，支架套箍于注浆管和锚筋上.（7）锚杆注浆管采用外径20mm管子制作。

（8）锚杆自由段设置：先在锚筋外设置2mm厚镀锌防腐涂料，再在其外套上外径52mm内径40mm的橡胶套管，在自由段两端结束处采用高压胶布将橡胶套管绑扎。

（9）锚杆钻孔孔位、倾斜度、孔深允许偏差应符合设计及规范要求。

锚杆施工方案背景在现代建筑中，地下建筑的安全性和稳定性问题越来越受到关注。

因此，锚杆的使用在地下建筑中越来越流行。

锚杆是一种用于加固和稳定地质体或者土体结构的技术。

锚杆结构通过利用受力体系的相互作用，尤其是摩擦性和黏性力，将杆体加固在土体中，形成一个钢筋-地基-土体复合体系，从而实现地下建筑的安全和稳定。

锚杆施工流程预备工作1.设计：根据地质环境和建筑结构特点选择锚杆的规格和数量，并根据设计要求勘测施工现场，确定锚杆配置位置。

2.材料准备：首先需要准备锚杆使用的钢材及其配件、灌浆材料、防腐材料等。

3.设备和工具准备：专业的锚杆施工必须准备施工设备和工具，如钢筋切割机、液压钻、注浆泵等。

施工步骤1.钻孔：使用专业的钻孔设备和锚杆三维构建工具施工。

一般来说，钻孔的直径为22至32毫米，长度根据地质情况和设计要求而异。

施工中需注意避免震动、防止土方坍塌、及时处理坚硬物、清理钻孔底部的杂质等问题。

2.安装锚杆：安装锚杆前要先进行锚杆的初步处理，包括削尾、除锈等。

安装时，应该根据设计要求在钻孔内注入灌浆材料，并安装锚具。

需要注意锚杆的长度和安装深度。

3.硬化松散地层：对于一些地层松散的地方，需要用注浆材料硬化固体地层，重点是填充松散地层、确保注浆质量、防止溢流等等。

松散地层的硬化是基础加固的重要步骤，需要特别注意施工质量。

4.真空灌浆：锚杆安装前后连接孔破坏后，应立即进行真空灌浆，以提高灌浆质量，加强与地层连接。

5.应力注浆：锚杆的应力注浆作用在杆体的根部处，使用注浆泵，通过注入阻力杠杆，从而使锚杆进一步稳固。

施工注意事项1.切勿钻入地下水源。

2.严防土方坍塌和坚硬物的存在。

3.掌握注浆方法和硬化过程，确保注浆质量。

4.锚杆的压力及长度不宜过大，应根据实际情况选择合适的规格。

5.施工过程中应持续监测、记录锚杆的安装质量和应变状态，确保施工质量。

结论锚杆是一种重要的地下结构加固技术，其施工方案需要在设计、材料、设备和工具准备、施工流程与注意事项等方面充分考虑。

锚杆支护施工工艺方法目录1锚杆支护施工工艺方法锚杆支护施工工艺方法1、施工准备1.1锚杆准备1.1.1锚杆材料1）厂房顶部普通沙浆锚杆规格有三种：Φ28，长均为4.8m；Φ32,长为4.8m、6.0m。

预应力锚杆规格一种:Φ32,长为9.0m。

其它部位锚杆规格见响应的设想图。

2）锚杆杆体采用性能吻合国度质量标准的Ⅱ级20MnSi 罗纹钢筋，钢筋必须具有出厂质量证书及标牌。

使用前必须由物资部按规定送试验室经抽样检查，检修合格后方可使用。

3）锚杆必须按不同的规格及生产厂家分批验收、分别堆存，不得混杂，且应挂牌以便识别。

锚杆宜堆放在仓库（棚）内，露天堆放时，应垫高并加遮盖。

1.1.2锚杆加工1）锚杆在三厂加工，在钢筋加工之前，依据材料需用计划合理安排下料，使钢筋的规格长度能够得以充分利用。

2）锚杆的切断应在调直后举行，在切断配料进程中，如发现有劈裂、缩头或严重的弯头等必须切除。

切断后的锚杆应分类堆放，并应避免生锈和弯折。

切断后的钢筋长度应准确，其允许误差不大于5mm。

3）为了保证送杆顺利，锚杆端部均需加工成楔形。

4）加工好的锚杆必须经过除锈、去污等处理。

5）加工好的锚杆必须按不同的规格分别堆存，挂牌识别。

1.1.3锚杆运输1）加工好的锚杆运输一般使用平板汽车，运输时按不同规格分类装车、卸车，分类入库。

2）现场使用的锚杆必须分类放在简易的架子车上，以便现场运输，以确保锚杆型号准确、表面无污物。

1.1.4锚杆准备其流程图以下：1.2注浆水泥注浆水泥采用XXX生产的昆仑山牌普硅42.5强度等级水泥，水泥应有厂家品质试验报告，物资部门应填写检测委托单，取样送试验室检测，检测结果必须满足规范要求。

水泥以同单元、同品种、同标号为一个取样单1供给材料计划物资部分采购厂家提供出厂合格证进货检验锚杆制作锚杆支护施工工艺办法位。

硐室内存放的水泥必须离周边50cm以上，注意防潮，存放数目不宜太多。

1.3砂注浆砂采用红柳滩砂料场的天然砂，使用前过筛，要求砂细度模数FM≤2.0，粒径≤2.0mm，砂的含泥量≤5%。
