铁镍软磁合金.doc

铁镍软磁合金软磁合金牌号牌号:1J46,1J50,1J54,1J76,1J77,1J79,1J80,1J85,1J86,1J34,1J51,1J52,1J65,1J66, 1J67,1J 83,1J403，1J75 ,1J77C,1J79C,1J85C,1J87C,1J92,1J93,1J94,1J95执行标准:GBn198-88 用途:大部分用于弱磁或中等磁场工作的小型变压器,脉冲变压器,继电器,互感器,磁放大器,电磁离合器,扼流圈铁芯及磁屏蔽。

2. 磁温度补偿合金牌号:1J30,1J31,1J32 ,1J33,1J38 执行标准:GB/T15005-94 用途: 电磁回路和永磁回路中的磁分路补偿元件。

3. 耐蚀软磁合金牌号:1J36,1J116,1J117 执行标准:GB/T14986-94 用途: 在氧化性介质和肼类介质中工作的电磁器件。

4. 高饱和磁感应强度软磁合金牌号:1J22 执行标准:GB/T15002-94 用途:电磁铁极头,电话耳机振动膜,力矩马达转子。

5. 高硬度高电阻高磁导合金牌号:1J87,1J88,1J89 ,1J90,1J91 执行标准:GB/T14987-94 用途: 用于制作录音机和磁带机磁头芯片以及微特电机变压器,传感器,磁放大器等各种高频电感元件铁芯。

6. 磁头用软磁合金软磁合金牌号:1J75 ,1J77C,1J79C,1J85C,1J87C,1J92,1J93,1J94,1J95 执行标准:YB/T086-1996 用途:用于制作磁头外壳,芯片,隔离片。

1. 铁镍软磁合金牌号:1J46,1J50,1J54,1J76,1J77,1J79,1J80,1J85,1J86,1J34,1J51,1J52,1J65,1J66, 1J67,1J 83,1J403执行标准:GBn198-88用途:大部分用于弱磁或中等磁场工作的小型变压器,脉冲变压器,继电器,互感器,磁放大器,电磁离合器,扼流圈铁芯及磁屏蔽。

张工：158 – 0185 - 9914
1J52铁镍软磁合金
精密合金一种在弱磁场中具有高磁导率和低矫顽力的低频软磁材料。

早期精密合金用于电话通信，其后采用一种热处理工艺和真空冶炼的方法使合金特性得到较大的提高。

含Ni78％的铁镍合金在弱磁场中的磁导率比硅钢高约10～20倍，普遍用于灵敏继电器、磁屏蔽、电话和无线电变压器、精密的交流和直流仪表、电流互感器（见互感器）中。

精密合金/坡莫合金它们能够具备高导磁率，同时也可以合理搭配铁和镍的含量，获得比较高的坡莫合金饱和磁感应强度。

但是，这种坡莫合金的电阻率低，力学性能不好，所以实际应用并不很多。

目前大量应用的坡莫合金是在铁镍的基础上添加一些其它元素，例如钼、铜等。

添加这些元素的目的是增加材料的电阻率，以减小做成铁芯后的涡
流损失。

同时，添加元素也可以提高材料的硬度，这尤其有利于作为磁头等有磨损的应用。

铁镍软磁合金
铁镍软磁合金的牌号有：
1J46,1J50,1J54,1J76,1J77,1J79,1J80,1J85,1J86,1J34,1J51,1J52,1J65,1J67,1J83,1J403 (1)牌号和化学成分见表8-96。

表8-96铁镍软磁合金的牌号和化学成分
(2)力学性能见表8—97。

表8-97铁镍软磁合金的力学性能
(3)物理性能见表8-98、表8-99。

表8-98铁镍软磁合金的平均线胀系数
表8—99矩磁合金的磁性能
注：1．饱和磁感应强度Bs：对1J34、lJ5l、lJ52和lJ403、是在2000～2400A／m外磁场下测量；对1J65、lJ67、lJ83合金是在800A／m外磁场下测量。

2．铁损Pl／400，Pl／3oo分别表示频率为400Hz，3000Hz磁感应强度峰值为1T时铁损。

3．方形系数Br/Bm的Bm系外磁场强度为80A/m时的磁感应强度。

4．1J403合金l级产品的铁损应在一40°C、20°C和100°C温度下测定。

(4)用途用于在弱磁场下具有高磁导率和低矫顽力的铁镍基软磁合金。

1j50软磁合金材料参数1j50软磁合金是一种铁-镍-钴合金，具有优异的软磁性能，可用于制造高精度变压器、电感器等电子元器件。

本文介绍了1j50合金的物理性能、化学成分及其对合金性能的影响等方面的内容。

一、1j50合金的物理性能1j50合金是一种具有优异磁性能的软磁合金，具有高饱和磁感应强度、低磁滞损耗和高电阻率等特点，在变压器、电感器等电子元器件中得到广泛应用。

1.饱和磁感应强度1j50合金的饱和磁感应强度为1.35T，高于一般钢材的磁感应强度，可用于制造高性能的电子元器件。

2.低磁滞损耗1j50合金具有低磁滞损耗，可在高频环境下工作，保证电子元器件的高效率和稳定性。

3.高电阻率1j50合金的电阻率为55μΩ•cm，是一种高阻合金，可用于制造高精度的电子元器件。

二、1j50合金的化学成分1j50合金的化学成分如下表所示：元素 C Si Mn P S Cr Ni Co Fe含量≤0.03 ≤0.30 ≤0.60 ≤0.020 ≤0.020 ≤0.20 44.5~46.5 49.0~51.0 余量由上表可以看出，1j50合金主要由镍、钴和铁组成，其中镍和钴共同形成了合金的主要磁性制约因素，铁则是合金的主要基体材料。

三、化学成分对1j50合金性能的影响化学成分是影响1j50合金性能的主要因素，下面介绍主要元素对1j50合金性能的影响。

1.镍镍是1j50合金中的主要元素之一，具有良好的磁学特性和化学稳定性，可以提高合金的饱和磁感应强度和电阻率。

但过多的镍会降低磁滞损耗，使得合金难以形成饱和磁化。

2.钴钴是1j50合金中的主要元素之一，具有良好的磁学特性和耐腐蚀性，可以提高合金的磁性能和化学稳定性。

但过多的钴会增加制造成本，并使得合金加工难度增大。

3.碳碳是合金成分中的杂质元素，它会降低1j50合金的电阻率和磁性能，同时对合金热处理过程中的机械性能和冷加工性能也有影响。

四、1j50合金的应用1j50合金主要用于制造高精度变压器、电感器等电子元器件，因其具有优异的磁性能、高阻性能和低磁滞损耗等特点，可保证电子元器件的高效率和稳定性。

1J50属铁镍软磁合金,我公司在中该合金的生产,制作上工艺独特，产品质量上乘。

本公司能提供各种丝材,冷拉棒,热轧件。

主要特征：具有较高的饱和磁感应强度和磁导率。

应用领域：广泛用于电子仪器仪表行业，以及在中等磁场中工作的各种变压器，继电器，电磁离合器铁芯等。

软磁合金1. 铁镍软磁合金牌号:1J46,1J50,1J54,1J76,1J77,1J79,1J80,1J85,1J86,1J34,1J51,1J52,1J65,1J66,1J67,1J83,1J403 执行标准:GBn198-88用途:大部分用于弱磁或中等磁场工作的小型变压器,脉冲变压器,继电器,互感器,磁放大器,电磁离合器,扼流圈铁芯及磁屏蔽。

2. 磁温度补偿合金牌号:1J30,1J31,1J32 ,1J33,1J38 执行标准:GB/T15005-94用途:电磁回路和永磁回路中的磁分路补偿元件。

3.耐蚀软磁合金牌号:1J36,1J116,1J117 执行标准:GB/T14986-94用途:在氧化性介质和肼类介质中工作的电磁器件。

4.高饱和磁感应强度软磁合金牌号:1J22 执行标准:GB/T15002-94用途:电磁铁极头,电话耳机振动膜,力矩马达转子。

5.高硬度高电阻高磁导合金牌号:1J87,1J88,1J89 ,1J90,1J91 执行标准:GB/T14987-94用途:用于制作录音机和磁带机磁头芯片以及微特电机变压器,传感器,磁放大器等各种高频电感元件铁芯。

6.磁头用软磁合金牌号:1J75 ,1J77C,1J79C,1J85C,1J87C,1J92,1J93,1J94,1J95执行标准:YB/T086-1996用途:用于制作磁头外壳,芯片,隔离片。

.软磁合金牌号：1J79,1J85等。

特性：具有高磁导率，有较高的电阻率，易加工，如用于电讯和仪器仪表中的各种音频变压器，高精度电桥变压器，互感器，磁屏蔽，磁放大器，磁调制器，音频碰头，扼流圈，精密电表中的定片与动片等。

Permalloy80铁镍软磁合金1J79棒1J79坡莫合金
1j79高初磁导率软磁合金
1j79产品特点：
具有高或极高的起始磁导率和量大磁导率，极低的矫顽力，较低的饱和磁感。

1j79产品用途：
弱磁场中使用的高灵敏度和小型功率变压器、小功率磁放大器、继电器、扼流圈、磁记录装置用磁头、磁屏蔽、各种带绕铁芯、切割铁芯及叠片铁芯。

1j79技术标准：
GBn 198-88
1j79铁镍软磁合金化学成分
1j79具有以下特性：
高饱和磁感应软磁1J79铁镍合金是含79-80%的镍合金具有高的初始磁导率以及最大磁导率及低的矫顽力，1J79饱和磁感应强度大于0.75T，初始磁导率大于25mH/m,最大磁导率大于125mH/m,矫顽力小于2.4A/m
1J79金相结构:
1J79合金为奥氏体组织
1J79应用范围应用领域：
用于制作脉冲变压器、高灵敏继电器、磁放大器、磁调控器、电流互感器、程控电话用铁芯、电子表步进电机、高精度电表、阻流圈、磁屏蔽等
1J79主要规格：
1j79无缝管、1j79钢板、1j79圆钢、1j79锻件、1j79法兰、1j79圆环、1j79焊管、1j79钢带、1j79直条、1j79丝材及配套焊材、1j79圆饼、1j79扁钢、1j79六角棒、1j79大小头、1j79弯头、1j79三通、1j79加工件、1j79螺栓螺母、1j79紧固件、1j79环形件。

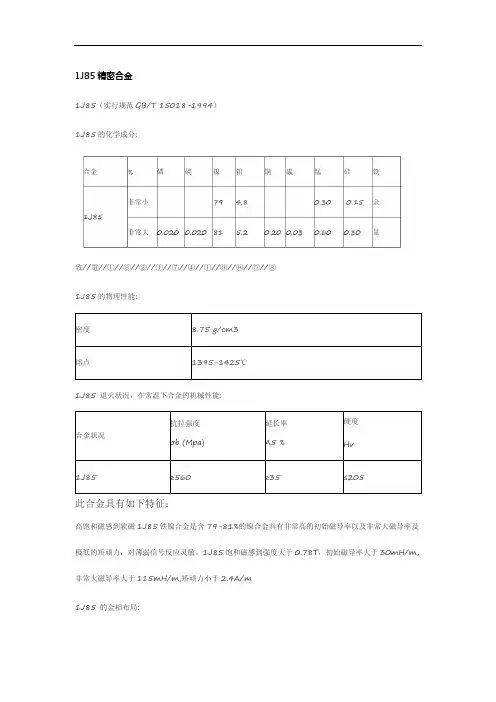

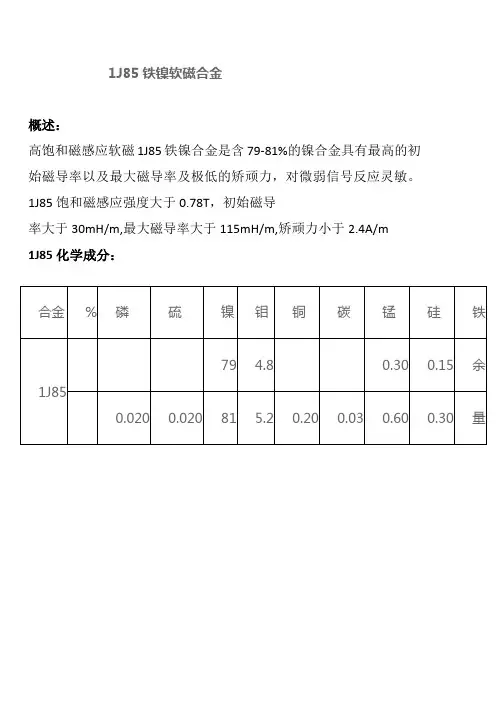

1J85铁镍软磁合金概述：高饱和磁感应软磁1J85铁镍合金是含79-81%的镍合金具有最高的初始磁导率以及最大磁导率及极低的矫顽力，对微弱信号反应灵敏。

1J85饱和磁感应强度大于0.78T，初始磁导率大于30mH/m,最大磁导率大于115mH/m,矫顽力小于2.4A/m1J85化学成分：物理性能:密度8.75 g/cm3熔点1395-1425℃执行标准：GB/T 15018-1994机械性能:抗拉强度≥560σb (Mpa)延伸率≥35A5 %硬度≤205Hv应用：1.用于直流继电器、通讯和电子设备变压器、扼流器中的核心层压2.磁屏蔽装置、零件或控制元件1J85 的金相结构:1J85合金为奥氏体奥氏体合金钢是晶体，其内部原子是按一定规律排列的，排列的方式一般有三种即：体心立方晶格结构、面心立方晶格结构和密排六方晶格结构。

金属是由多晶体组成的，它的多晶体结构是在金属结晶过程中形成的。

其他类型马氏体它的溶碳能力较高，最高可达2%。

奥氏体是铁碳合金的高温相。

钢在高温时所形成的奥氏体，过冷到727℃以下时变成不稳定的过冷奥氏体。

如以极大的冷却速度过冷到230℃以下，这时奥氏体中的碳原子已无扩散的可能，奥氏体将直接转变成一种含碳过饱和的α固溶体，称为马氏体。

铁素体由于含碳量过饱和，引起马氏体强度和硬度提高、塑性降低，脆性增大。

不锈钢的耐蚀性主要来源于铬。

实验证明，只有含铬量超过12%时钢的耐蚀性能才会大大提高，因此，不锈钢中的含铬量一般均不低于12%。

由于含铬量的提高，对钢的组织也有很大影响，当铬含量高而碳含量很少时，铬会使铁碳平衡，图上的Υ相区缩小，甚至消失，这种不锈钢为铁素体.上海商虎：TEL:①⑤③①⑥②O⑤⑧⑧⑥。

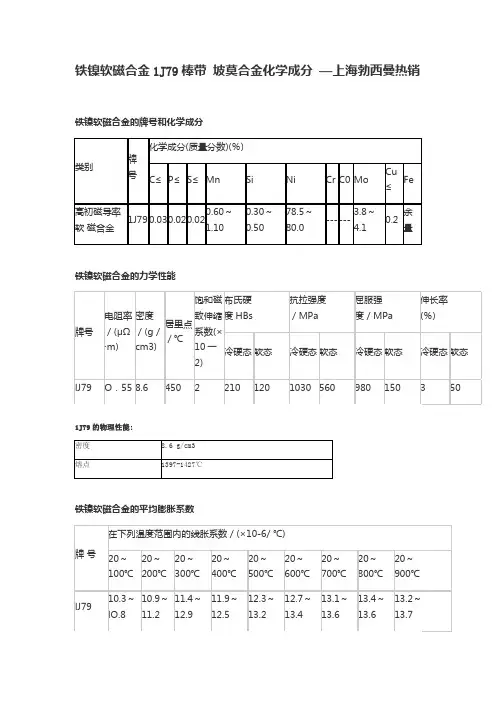

铁镍软磁合金1J79棒带坡莫合金化学成分—上海勃西曼热销铁镍软磁合金的牌号和化学成分
此合金具有以下特性：
高饱和磁感应软磁1J79铁镍合金是含79-80%的镍合金具有高的初
始磁导率以及最大磁导率及低的矫顽力，1J79饱和磁感应强度大于0.75T，初始磁导率大于25mH/m,最大磁导率大于125mH/m,矫顽力小于2.4A/m
1J79的金相结构:
1J79合金为奥氏体组织
1J79应用范围应用领域有：
用于制作脉冲变压器、高灵敏继电器、磁放大器、磁调控器、电流
互感器、程控电话用铁芯、电子表步进电机、高精度电表、阻流圈、磁屏蔽等
以上素材摘录于上海勃西曼，仅供学习交流。
