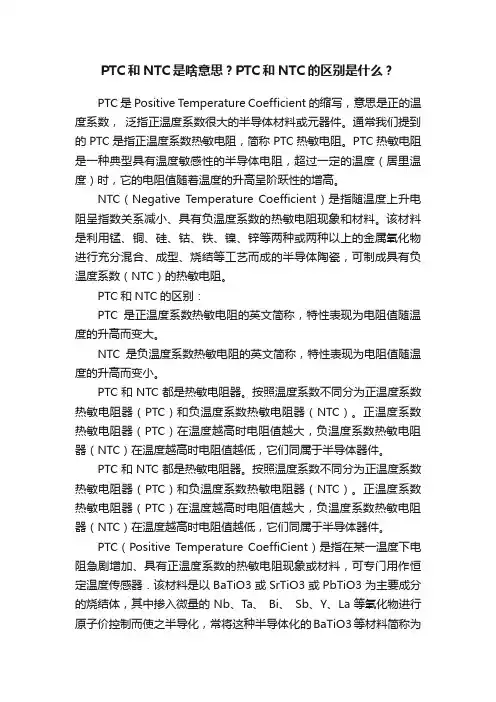

PTC和NTC是啥意思？PTC和NTC的区别是什么？PTC是Positive Temperature Coefficient 的缩写，意思是正的温度系数，泛指正温度系数很大的半导体材料或元器件。
通常我们提到的PTC是指正温度系数热敏电阻，简称PTC热敏电阻。
PTC热敏电阻是一种典型具有温度敏感性的半导体电阻，超过一定的温度（居里温度）时，它的电阻值随着温度的升高呈阶跃性的增高。
NTC（Negative Temperature Coefficient）是指随温度上升电阻呈指数关系减小、具有负温度系数的热敏电阻现象和材料。
该材料是利用锰、铜、硅、钴、铁、镍、锌等两种或两种以上的金属氧化物进行充分混合、成型、烧结等工艺而成的半导体陶瓷，可制成具有负温度系数（NTC）的热敏电阻。
PTC和NTC的区别：PTC是正温度系数热敏电阻的英文简称，特性表现为电阻值随温度的升高而变大。
NTC是负温度系数热敏电阻的英文简称，特性表现为电阻值随温度的升高而变小。
PTC和NTC都是热敏电阻器。
按照温度系数不同分为正温度系数热敏电阻器（PTC）和负温度系数热敏电阻器（NTC）。
正温度系数热敏电阻器（PTC）在温度越高时电阻值越大，负温度系数热敏电阻器（NTC）在温度越高时电阻值越低，它们同属于半导体器件。
PTC和NTC都是热敏电阻器。
按照温度系数不同分为正温度系数热敏电阻器（PTC）和负温度系数热敏电阻器（NTC）。
正温度系数热敏电阻器（PTC）在温度越高时电阻值越大，负温度系数热敏电阻器（NTC）在温度越高时电阻值越低，它们同属于半导体器件。
PTC（Positive Temperature CoeffiCient）是指在某一温度下电阻急剧增加、具有正温度系数的热敏电阻现象或材料，可专门用作恒定温度传感器．该材料是以BaTiO3或SrTiO3或PbTiO3为主要成分的烧结体，其中掺入微量的Nb、Ta、Bi、Sb、Y、La等氧化物进行原子价控制而使之半导化，常将这种半导体化的BaTiO3等材料简称为半导（体）瓷；同时还添加增大其正电阻温度系数的Mn、Fe、Cu、Cr的氧化物和起其他作用的添加物，采用一般陶瓷工艺成形、高温烧结而使钛酸铂等及其固溶体半导化，从而得到正特性的热敏电阻材料．其温度系数及居里点温度随组分及烧结条件（尤其是冷却温度）不同而变化．NTC（Negative Temperature CoeffiCient）是指随温度上升电阻呈指数关系减小、具有负温度系数的热敏电阻现象和材料．该材料是利用锰、铜、硅、钴、铁、镍、锌等两种或两种以上的金属氧化物进行充分混合、成型、烧结等工艺而成的半导体陶瓷，可制成具有负温度系数（NTC）的热敏电阻．其电阻率和材料常数随材料成分比例、烧结气氛、烧结温度和结构状态不同而变化．现在还出现了以碳化硅、硒化锡、氮化钽等为代表的非氧化物系NTC热敏电阻材料．NTC热敏半导瓷大多是尖晶石结构或其他结构的氧化物陶瓷，具有负的温度系数，电阻值可近似表示为：Rt = RT *EXP(Bn*（1/T-1/T0)式中RT、RT0分别为温度T、T0时的电阻值，Bn为材料常数．陶瓷晶粒本身由于温度变化而使电阻率发生变化，这是由半导体特性决定的．。
热敏电阻及其原理应用热敏电阻器是敏感元件的一类，按照温度系数不同分为正温度系数热敏电阻器(PTC)和负温度系数热敏电阻器(NTC)。
热敏电阻器的典型特点是对温度敏感，不同的温度下表现出不同的电阻值。
正温度系数热敏电阻器(PTC)在温度越高时电阻值越大，负温度系数热敏电阻热敏电阻器(NTC)在温度越高时电阻值越低，它们同属于半导体器件。
1简介热敏电阻是开发早、种类多、发展较成熟的敏感元器件.热敏电阻由半导体陶瓷材料组成，热敏电阻是用半导体材料，大多为负温度系数，即阻值随温度增加而降低。
温度变化会造成大的阻值改变，因此它是最灵敏的温度传感器。
但热敏电阻的线性度极差，并且与生产工艺有很大关系。
制造商给不出标准化的热敏电阻曲线。
热敏电阻体积非常小，对温度变化的响应也快。
但热敏电阻需要使用电流源，小尺寸也使它对自热误差极为敏感。
[1] 利用的原理是温度引起电阻变化.若电子和空穴的浓度分别为n、p，迁移率分别为μn、μp，则半导体的电导为：因为n、p、μn、μp都是依赖温度T的函数，所以电导是温度的函数，因此可由测量电导而推算出温度的高低，并能做出电阻-温度特性曲线.这就是半导体热敏电阻的工作原理.热敏电阻包括正温度系数(PTC)和负温度系数(NTC)热敏电阻，以及临界温度热敏电阻(CTR)。
2特点①灵敏度较高，其电阻温度系数要比金属大10～100倍以上，能检测出10-6℃的温度变化;②工作温度范围宽，常温器件适用于-55℃～315℃，高温器件适用温度高于315℃(目前最高可达到2000℃)，低温器件适用于-273℃～55℃;③体积小，能够测量其他温度计无法测量的空隙、腔体及生物体内血管的温度;④使用方便，电阻值可在0.1～100kΩ间任意选择;⑤易加工成复杂的形状，可大批量生产;⑥稳定性好、过载能力强。
3工作原理热敏电阻将长期处于不动作状态;当环境温度和电流处于c区时，热敏电阻的散热功率与发热功率接近，因而可能动作也可能不动作。

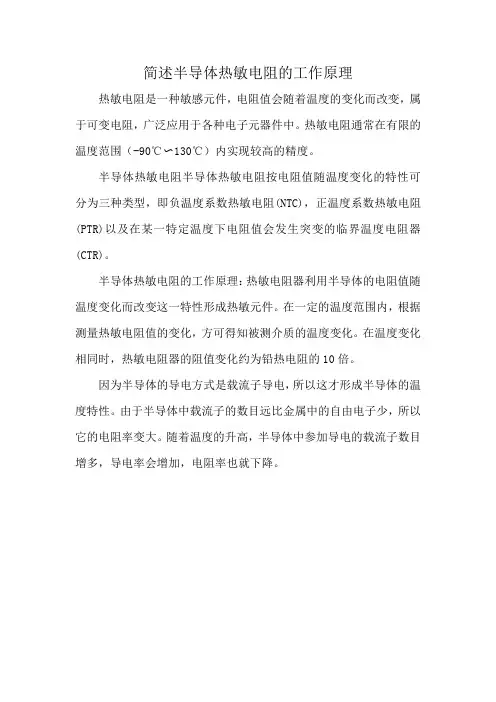

简述半导体热敏电阻的工作原理
热敏电阻是一种敏感元件，电阻值会随着温度的变化而改变，属于可变电阻，广泛应用于各种电子元器件中。
热敏电阻通常在有限的温度范围（-90℃〜130℃）内实现较高的精度。
半导体热敏电阻半导体热敏电阻按电阻值随温度变化的特性可分为三种类型，即负温度系数热敏电阻(NTC)，正温度系数热敏电阻(PTR)以及在某一特定温度下电阻值会发生突变的临界温度电阻器(CTR)。
半导体热敏电阻的工作原理：热敏电阻器利用半导体的电阻值随温度变化而改变这一特性形成热敏元件。
在一定的温度范围内，根据测量热敏电阻值的变化，方可得知被测介质的温度变化。
在温度变化相同时，热敏电阻器的阻值变化约为铅热电阻的10倍。
因为半导体的导电方式是载流子导电，所以这才形成半导体的温度特性。
由于半导体中载流子的数目远比金属中的自由电子少，所以它的电阻率变大。
随着温度的升高，半导体中参加导电的载流子数目增多，导电率会增加，电阻率也就下降。
NTC热敏电阻原理及应用NTC热敏电阻是指具有负温度系数的热敏电阻。
是使用单一高纯度材料、具有接近理论密度结构的高性能陶瓷。
因此，在实现小型化的同时，还具有电阻值、温度特性波动小、对各种温度变化响应快的特点，可进行高灵敏度、高精度的检测。
NTC是Negative Temperature Coefficient 的缩写,意思是负的温度系数,泛指负温度系数很大的半导体材料或元器件，所谓NTC热敏电阻器就是负温度系数热敏电阻器。
它是以锰、钴、镍和铜等金属氧化物为主要材料，采用陶瓷工艺制造而成的。
这些金属氧化物材料都具有半导体性质，因为在导电方式上完全类似锗、硅等半导体材料。
温度低时，这些氧化物材料的载流子（电子和孔穴）数目少，所以其电阻值较高；随着温度的升高，载流子数目增加，所以电阻值降低。
NTC热敏电阻器在室温下的变化范围在10O~1000000欧姆，温度系数-2%~-6.5%。
NTC热敏电阻器可广泛应用于温度测量、温度补偿、抑制浪涌电流等场合。
零功率电阻值 RT（Ω）：RT指在规定温度 T 时，采用引起电阻值变化相对于总的测量误差来说可以忽略不计的测量功率测得的电阻值。
电阻值和温度变化的关系式为：RT = RN expB(1/T – 1/TN)RT ：在温度 T （ K ）时的 NTC 热敏电阻阻值。
RN ：在额定温度 TN （ K ）时的 NTC 热敏电阻阻值。
T ：规定温度（ K ）。
B ： NTC 热敏电阻的材料常数，又叫热敏指数。
exp：以自然数 e 为底的指数（e = 2.71828 …）。
该关系式是经验公式，只在额定温度 TN 或额定电阻阻值 RN 的有限范围内才具有一定的精确度，因为材料常数B 本身也是温度 T 的函数。
额定零功率电阻值 R25 （Ω）：根据国标规定，额定零功率电阻值是 NTC 热敏电阻在基准温度25 ℃ 时测得的电阻值 R25，这个电阻值就是 NTC 热敏电阻的标称电阻值。
热敏电阻器(thermistor)——型号MZ、MF：是一种对温度反应较敏感、阻值会随着温度的变化而变化的非线性电阻器，通常由单晶、多晶半导体材料制成。
文字符号：“RT”或“R”热敏电阻器的种类：A．按结构及形状分类——圆片形（片状）、圆柱形（柱形）、圆圈形（垫圈形）等多种热敏电阻器。
B．按温度变化的灵敏度分类——高灵敏度型（突变型）、低灵敏度型（缓变型）热敏电阻器。
C．按受热方式分类——直热式热敏电阻器、旁热式热敏电阻器。
D．按温变（温度变化）特性分类——正温度系数（PTC）、负正温度系数（NTC）热敏电阻器。
热敏电阻器的主要参数：除标称阻值、额定功率和允许偏差等基本指标外，还有如下指标：1）测量功率：指在规定的环境温度下，电阻体受测量电源加热而引起阻值变化不超过0. 1％时所消耗的功率。
2）材料常数：是反应热敏电阻器热灵敏度的指标。
通常，该值越大，热敏电阻器的灵敏度和电阻率越高。
3）电阻温度系数：表示热敏电阻器在零功率条件下，其温度每变化1℃所引起电阻值的相对变化量。
4）热时间常数：指热敏电阻器的热惰性。
即在无功功率状态下，当环境温度突变时，电阻体温度由初值变化到最终温度之差的63.2％所需的时间。
5）耗散系数：指热敏电阻器的温度每增加1℃所耗散的功率。
6）开关温度：指热敏电阻器的零功率电阻值为最低电阻值两倍时所对应的温度。
7）最高工作温度：指热敏电阻器在规定的标准条件下，长期连续工作时所允许承受的最高温度。
8）标称电压：指稳压用热敏电阻器在规定的温度下，与标称工作电流所对应的电压值。
9）工作电流：指稳压用热敏电阻器在在正常工作状态下的规定电流值。
10）稳压范围：指稳压用热敏电阻器在规定的环境温度范围内稳定电压的范围值。
11）最大电压：指在规定的环境温度下，热敏电阻器正常工作时所允许连续施加的最高电压值。
12）绝缘电阻：指在规定的环境条件下，热敏电阻器的电阻体与绝缘外壳之间的电阻值。
●正温度系数热敏电阻器（PTC—positive temperature coefficient thermistor）结构——用钛酸钡（BaTiO3）、锶（Sr）、锆（Zr）等材料制成的。
传感器及敏感元件什么叫传感器？从广义上讲，传感器就是能感知外界信息并能按一定规律将这些信息转换成可用信号的装置；简单说传感器是将外界信号转换为电信号的装置。
所以它由敏感元器件（感知元件）和转换器件两部分组成，有的半导体敏感元器件可以直接输出电信号，本身就构成传感器。
敏感元器件品种繁多，就其感知外界信息的原理来讲，可分为①物理类，基于力、热、光、电、磁和声等物理效应。
②化学类，基于化学反应的原理。
③生物类，基于酶、抗体、和激素等分子识别功能。
通常据其基本感知功能可分为热敏元件、光敏元件、气敏元件、力敏元件、磁敏元件、湿敏元件、声敏元件、放射线敏感元件、色敏元件和味敏元件等十大类（还有人曾将传感器分46类）。
下面对常用的热敏、光敏、气敏、力敏和磁敏传感器及其敏感元件介绍如下。
一温度传感器及热敏元件温度传感器主要由热敏元件组成。
热敏元件品种教多，市场上销售的有双金属片、铜热电阻、铂热电阻、热电偶及半导体热敏电阻等。
以半导体热敏电阻为探测元件的温度传感器应用广泛，这是因为在元件允许工作条件范围内，半导体热敏电阻器具有体积小、灵敏度高、精度高的特点，而且制造工艺简单、价格低廉。
1半导体热敏电阻的工作原理按温度特性热敏电阻可分为两类，随温度上升电阻增加的为正温度系数热敏电阻，反之为负温度系数热敏电阻。
⑴正温度系数热敏电阻的工作原理此种热敏电阻以钛酸钡（BaTio3）为基本材料，再掺入适量的稀土元素，利用陶瓷工艺高温烧结尔成。
纯钛酸钡是一种绝缘材料，但掺入适量的稀土元素如镧（La）和铌（Nb）等以后，变成了半导体材料，被称半导体化钛酸钡。
它是一种多晶体材料，晶粒之间存在着晶粒界面，对于导电电子而言，晶粒间界面相当于一个位垒。
当温度低时，由于半导体化钛酸钡内电场的作用，导电电子可以很容易越过位垒，所以电阻值较小；当温度升高到居里点温度（即临界温度，此元件的‘温度控制点’一般钛酸钡的居里点为120℃）时，内电场受到破坏，不能帮助导电电子越过位垒，所以表现为电阻值的急剧增加。
传感器的敏感材料与敏感元件概述传感器是计量和控制系统中的重要组成部分。
它通过感知物理或化学量的变化并将其转化为电信号，从而实现对环境、材料或物体的检测和测量。
在传感器中，敏感材料和敏感元件起着关键作用。
敏感材料是指能够对外界环境变化产生敏感响应的材料，而敏感元件则是将敏感材料的响应转化为电信号的组件。
传感器常用的敏感材料1. 氧化物敏感材料氧化物敏感材料是传感器中常用的一类材料。
它们具有很高的化学稳定性和电学性能，并且对特定气体有很高的敏感性。
例如，二氧化锡（SnO2）被广泛应用于气体传感器中，可以检测到一氧化碳、二氧化硫等有害气体。
此外，氧化锌（ZnO）也常用于氨气传感器的制备。
2. 金属敏感材料金属敏感材料主要通过其电导率的变化来实现对环境参数的敏感检测。
常用的金属敏感材料包括铂、钼等。
例如，铂电阻温度传感器可以精确测量温度，广泛应用于温度控制系统中。
3. 半导体敏感材料半导体敏感材料是传感器中最常用的一类材料。
它们的电学特性可以被外界环境的变化所改变，从而实现对物理量或化学量的检测。
例如，硅、锗等材料常用于温度传感器的制备，而氮化镓（GaN）材料则用于制备氮化物传感器，可以检测温度、压力、光强等参数。
传感器常用的敏感元件1. 电容式敏感元件电容式敏感元件是一种常见的传感器元件。
它由一个固定电容和一个可变电容组成，通过测量电容的变化来检测物理量的变化。
例如，电容式湿度传感器通过测量湿度对电容的影响来判断环境中的湿度水平。
2. 电阻式敏感元件电阻式敏感元件主要是通过测量电阻值的变化来检测物理量的变化。
例如，热敏电阻温度传感器通过测量电阻值随温度的变化来实现温度的测量。
3. 压阻式敏感元件压阻式敏感元件是一种可以通过物体的压力或力的变化来改变电阻值的元件。
例如，应变片传感器通过测量应变片电阻值的变化来检测物体的应力或压力。
4. 光敏敏感元件光敏敏感元件是一种能够对光强变化产生敏感响应的元件。
例如，光敏电阻通过光照强度对电阻值的影响来测量光照强度。
