旁热式结构半导体式可燃气体敏感元件MQ-2

mq2烟雾传感器技术手册烟雾传感器是一种常用的气体传感器，它能够检测空气中的烟雾浓度并输出相应的电信号。

MQ2烟雾传感器是一种常见的烟雾传感器之一，它具有高灵敏度、快速响应的特点，在各种应用中得到广泛的应用。

1. MQ2烟雾传感器的基本原理MQ2烟雾传感器是一种半导体传感器，它的灵敏度基于氧化物半导体材料对目标气体的吸附性能。

通常，MQ2烟雾传感器由感知元件、电路板和连接引脚组成。

感知元件是由氧化物半导体材料制成的烟雾敏感元件，当空气中的烟雾浓度超过一定阈值时，烟雾颗粒会与感知元件表面的氧化物发生化学反应，导致电阻的变化。

电路板则负责接收感知元件的电信号，并将其转化为数字信号输出。

2. MQ2烟雾传感器的特点和优势MQ2烟雾传感器具有以下特点和优势：1) 高灵敏度：MQ2传感器对烟雾浓度的变化非常敏感，能够快速响应不同浓度的烟雾。

2) 宽工作范围：MQ2传感器可以检测多种气体，包括烟雾、甲烷、液化气等，具有较广的应用范围。

3) 高稳定性：MQ2传感器采用优质的氧化物材料，具有较高的稳定性和可靠性。

4) 易于使用：MQ2传感器的接线简单，使用方便，能够与各种控制器或单片机系统配合使用。

3. MQ2烟雾传感器的应用领域由于MQ2烟雾传感器具有高灵敏度和广泛的气体检测范围，它在多个领域得到了应用。

1) 家庭安防：MQ2传感器可以用于家庭烟雾报警装置，及时检测到室内烟雾浓度超标并发出报警信号，以提醒用户采取相应的措施。

2) 工业安全：在工业环境中，MQ2传感器可以用于检测燃气泄漏，及时发出警报，保障工作人员的安全。

3) 空气质量监测：MQ2传感器可以用于室内和室外空气质量监测，检测有害气体的浓度，提供及时的空气质量数据。

4) 智能家居：MQ2传感器可以与智能家居系统相结合，通过检测烟雾浓度实现自动开启、关闭空气净化器等功能，提升生活品质。

4. MQ2烟雾传感器的使用注意事项在使用MQ2烟雾传感器时，需要注意以下事项：1) 防止传感器受潮：MQ2传感器对湿度敏感，应放置在干燥的环境中，避免与水接触。

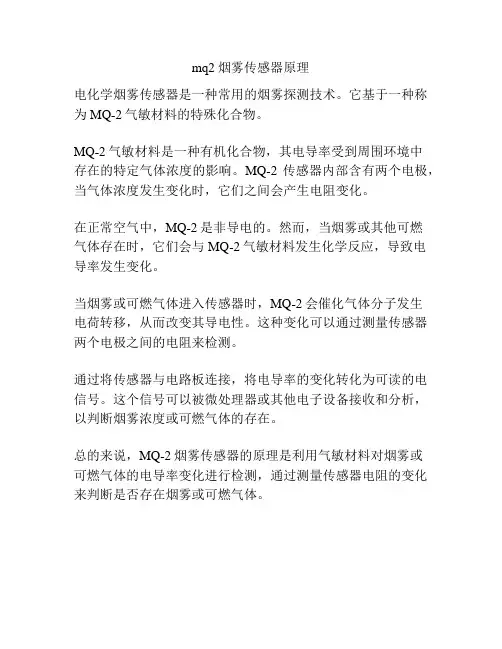

mq2烟雾传感器原理
电化学烟雾传感器是一种常用的烟雾探测技术。

它基于一种称为MQ-2气敏材料的特殊化合物。

MQ-2气敏材料是一种有机化合物，其电导率受到周围环境中
存在的特定气体浓度的影响。

MQ-2传感器内部含有两个电极，当气体浓度发生变化时，它们之间会产生电阻变化。

在正常空气中，MQ-2是非导电的。

然而，当烟雾或其他可燃
气体存在时，它们会与MQ-2气敏材料发生化学反应，导致电导率发生变化。

当烟雾或可燃气体进入传感器时，MQ-2会催化气体分子发生
电荷转移，从而改变其导电性。

这种变化可以通过测量传感器两个电极之间的电阻来检测。

通过将传感器与电路板连接，将电导率的变化转化为可读的电信号。

这个信号可以被微处理器或其他电子设备接收和分析，以判断烟雾浓度或可燃气体的存在。

总的来说，MQ-2烟雾传感器的原理是利用气敏材料对烟雾或
可燃气体的电导率变化进行检测，通过测量传感器电阻的变化来判断是否存在烟雾或可燃气体。

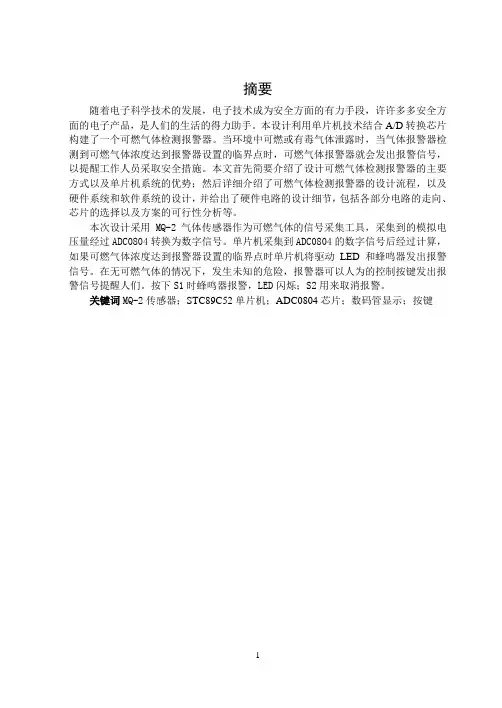

摘要随着电子科学技术的发展，电子技术成为安全方面的有力手段，许许多多安全方面的电子产品，是人们的生活的得力助手。

本设计利用单片机技术结合A/D转换芯片构建了一个可燃气体检测报警器。

当环境中可燃或有毒气体泄露时，当气体报警器检测到可燃气体浓度达到报警器设置的临界点时，可燃气体报警器就会发出报警信号，以提醒工作人员采取安全措施。

本文首先简要介绍了设计可燃气体检测报警器的主要方式以及单片机系统的优势；然后详细介绍了可燃气体检测报警器的设计流程，以及硬件系统和软件系统的设计，并给出了硬件电路的设计细节，包括各部分电路的走向、芯片的选择以及方案的可行性分析等。

本次设计采用MQ-2气体传感器作为可燃气体的信号采集工具，采集到的模拟电压量经过ADC0804转换为数字信号。

单片机采集到ADC0804的数字信号后经过计算，如果可燃气体浓度达到报警器设置的临界点时单片机将驱动LED和蜂鸣器发出报警信号。

在无可燃气体的情况下，发生未知的危险，报警器可以人为的控制按键发出报警信号提醒人们。

按下S1时蜂鸣器报警，LED闪烁；S2用来取消报警。

关键词MQ-2传感器；STC89C52单片机；ADC0804芯片；数码管显示；按键第一章功能要求及方案论证1.1选择器件按系统功能实现要求，决定控制系统采用市场上很普遍的51单片机，A/D转换采用ADC0804，其转换速度完全可以达到本次设计的要求，显示部分由LED数码管进行显示，价格便宜，显示醒目。

1.2系统原理及基本框图根据毕业设计的要求本次设计采用STC89C52单片机机芯片配合ADC0804模/数转换芯片构成一个简易的可燃气体检测报警系统，显示部分由数码管进行显示可燃气体的浓度级别。

该电路通过MQ-2传感器检测可燃气体并发出0-5V的电压信号并输入到ADC0804芯片采样模拟量电压，经过模/数转换后，产生相应的数字量经过其输出通道DB0～DB7传送给STC89C52单片机的P1口。

可燃气体传感器（型号：MQ-2）使用说明书版本号：1.6实施日期：2021-07-1郑州炜盛电子科技有限公司Zhengzhou Winsen Electronic Technology Co.,Ltd声明本说明书版权属郑州炜盛电子科技有限公司（以下称本公司）所有，未经书面许可，本说明书任何部分不得复制、翻译、存储于数据库或检索系统内，也不可以电子、翻拍、录音等任何手段进行传播。

感谢您使用本公司的系列产品。

为使您更好地使用本公司产品，减少因使用不当造成的产品故障，使用前请务必仔细阅读本说明书并按照所建议的使用方法进行使用。

如果您没有依照本说明书使用或擅自去除、拆解、更换传感器内部组件，本公司不承担由此造成的任何损失。

您所购买产品的颜色、款式及尺寸以实物为准。

本公司秉承科技进步的理念，不断致力于产品改进和技术创新。

因此，本公司保留任何产品改进而不预先通知的权力。

使用本说明书时，请确认其属于有效版本。

同时，本公司鼓励使用者根据其使用情况，探讨本产品更优化的使用方法。

请妥善保管本说明书，以便在您日后需要时能及时查阅并获得帮助。

郑州炜盛电子科技有限公司MQ-2可燃气体传感器产品描述MQ-2气体传感器所使用的气敏材料是在清洁空气中电导率较低的二氧化锡(SnO 2)。

当传感器所处环境中存在可燃气体时，传感器的电导率随空气中可燃气体浓度的增加而增大。

使用简单的电路即可将电导率的变化转换为与该气体浓度相对应的输出信号。

MQ-2气体传感器对丙烷、烟雾的灵敏度高，对天然气和其它可燃蒸气的检测也很理想。

这种传感器可检测多种可燃性气体，是一款适合多种应用的低成本传感器。

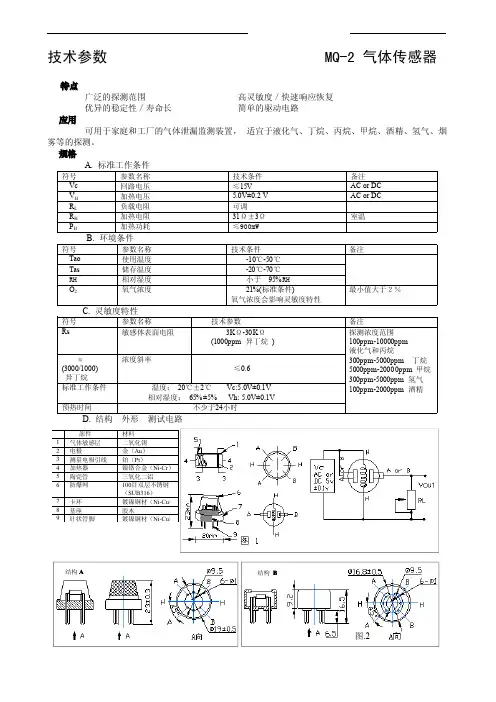

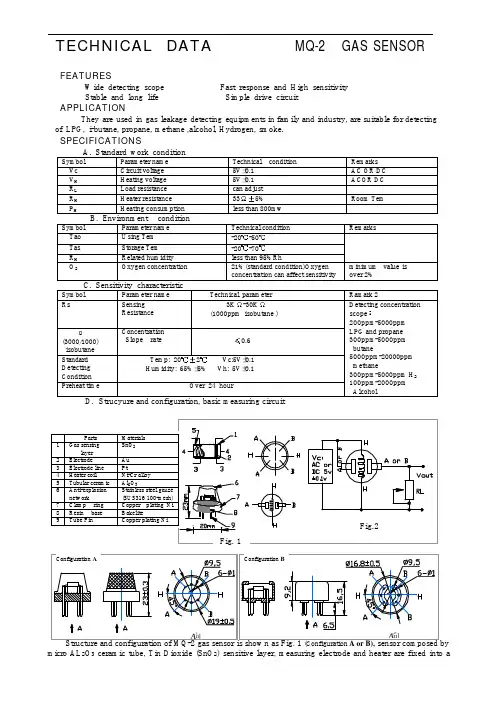

产品型号MQ-2产品类型半导体气敏元件标准封装胶木，金属罩检测气体可燃气体、烟雾检测浓度300～10000ppm(可燃气体)标准电路条件回路电压V c 5.0V±0.1VDC加热电压V H 5.0V±0.1V AC or DC负载电阻R L 可调标准测试条件下气敏元件特性加热电阻R H 30Ω±3Ω（室温）加热功耗P H ≤950mW灵敏度S Rs(in air)/Rs(2000ppm C 3H 8)≥5输出电压Vs 2.5V～4.0V（in 2000ppmC 3H 8）浓度斜率α≤0.6(R 3000ppm /R 1000ppm C 3H 8)标准测试条件温度、湿度20℃±2℃；55%±5%RH 标准测试电路Vc:5.0V±0.1V；V H :5.0V±0.1V 预热时间不少于48小时氧气含量21%(不低于18%，(氧气浓度会影响传感器的初始值、灵敏度及重复性，在低氧气浓度下使用时请咨询使用）寿命10年图1传感器结构图传感器特点本品在较宽的浓度范围内对丙烷、烟雾等有良好的灵敏度，具有长寿命、低成本、驱动电路简单等优点。

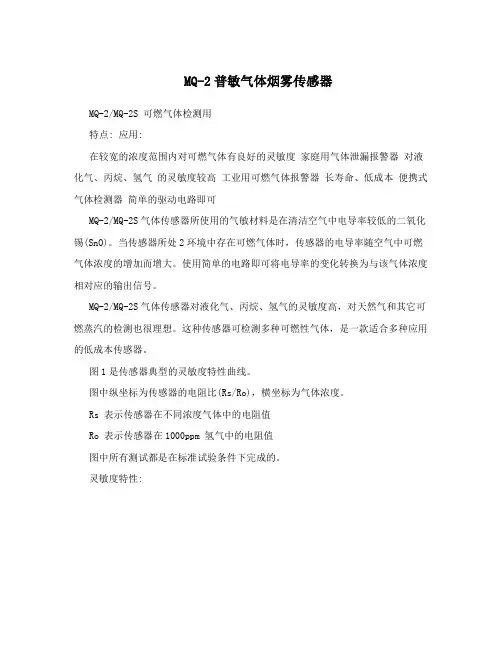

MQ-2/MQ-2S 可燃气体检测用特点： 应用：在较宽的浓度范围内对可燃气体有良好的灵敏度 家庭用气体泄漏报警器 对液化气、丙烷、氢气 的灵敏度较高 工业用可燃气体报警器 长寿命、低成本 便携式气体检测器 简单的驱动电路即可MQ-2/MQ-2S 气体传感器所使用的气敏材料是在清洁空气中电导率较低的二氧化锡(SnO 2)。

当传感器所处环境中存在可燃气体时，传感器的电导率随空气中可燃气体浓度的增加而增大。

使用简单的电路即可将电导率的变化转换为与该气体浓度相对应的输出信号。

MQ-2/MQ-2S 气体传感器对液化气、丙烷、氢气的灵敏度高，对天然气和其它可燃蒸汽的检测也很理想。

这种传感器可检测多种可燃性气体，是一款适合多种应用的低成本传感器。

图1是传感器典型的灵敏度特性曲线。

图中纵坐标为传感器的电阻比（Rs/Ro ），横坐标为气体浓度。

Rs 表示传感器在不同浓度气体中的电阻值 Ro 表示传感器在1000ppm 氢气中的电阻值 图中所有测试都是在标准试验条件下完成的。

灵敏度特性：图2是传感器典型的温度、湿度特性曲线。

图中纵坐标是传感器的电阻比（Rs/Ro ）。

Rs 表示在含1000ppm 丙烷、不同温/湿度下传感器的电阻值Ro 表示在含1000ppm 丙烷、20℃/65%RH 环境条件下传感器的电阻值温/湿度的影响：基本测试回路：图3是传感器的基本测试电路。

该传感器需要施加2 个电压：加热器电压（V H ）和测试电压（V C ）。

其中V H 用于为传感器提供特定的工作温度。

V C 则是用于测定与传感器串联的负载电阻（R L ）上的电压（V RL ）。

这种传感器具有轻微的极性，V C 需用直流电源。

在满足传感器电性能要求的前提下，V C 和V H 可以共用同一个电源电路。

为更好利用传感器的性能，需要选择恰当的R L 值。

图1VcV HGNDR LV RL图3规格：敏感体功耗（Ps ）值可用下式计算： 传感器电阻（Rs ），可用下式计算：Ps=Vc 2×Rs/(Rs+R L )2Rs=(Vc/V RL -1)×R LD. 结构，外形MQ-2/MQ-2S 气敏元件的结构和外形如图4所示(结构 A 或 B), 由微型Al 2O 3陶瓷管、SnO 2 敏感层,测量电极和加热器构成的敏感元件固定在塑料或不锈钢制成的腔体内，加热器为气敏元件提供了必要的工作条件。

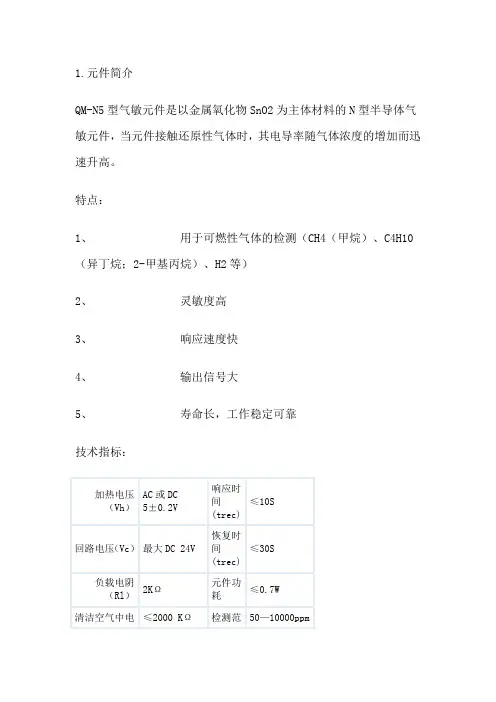

1.元件简介
QM-N5型气敏元件是以金属氧化物SnO2为主体材料的N型半导体气敏元件，当元件接触还原性气体时，其电导率随气体浓度的增加而迅速升高。

特点：
1、用于可燃性气体的检测（CH4（甲烷）、C4H10（异丁烷；2-甲基丙烷）、H2等）
2、灵敏度高
3、响应速度快
4、输出信号大
5、寿命长，工作稳定可靠
技术指标：
QM-N5型半导体气敏元件是以金属氧化物SnO2为主体材料的N型半导体气敏元件,当元件接触还原性气体时,其电导率随气体浓度的增加而迅速升高.
¨特点
用于可燃性气体的检测(CH4,C4H10,H2等)
灵敏度高
响应速度快
输出信号大
寿命长,工作稳定可靠
¨技术指标
加热电压(VH) AC或DC 5±0.5V
回路电压(VC) 最大DC 24V
负载电阻(RL) 2KΩ
清洁空气中电阻(Ra) ≤4000KΩ
灵敏度(S=Ra/Rdg) ≥4(在1000ppmC4H10中) 响应时间(tres) ≤10S
恢复时间(trec) ≤30S
检测范围 50-10000ppm
2.产品简介
电压：5V
输出TTL信号LED指示。

双信号输出,模拟量TTL电平输出.
TTL输出有效信号为低电平.
模拟量输出0~3.5V电压，浓度越高电压越高。

输出TTL的灵敏度可通过电位器调节。

通电后需要预热3-5分钟左右。

二级管反向保护~（防止电源接反了）
7.元件表。

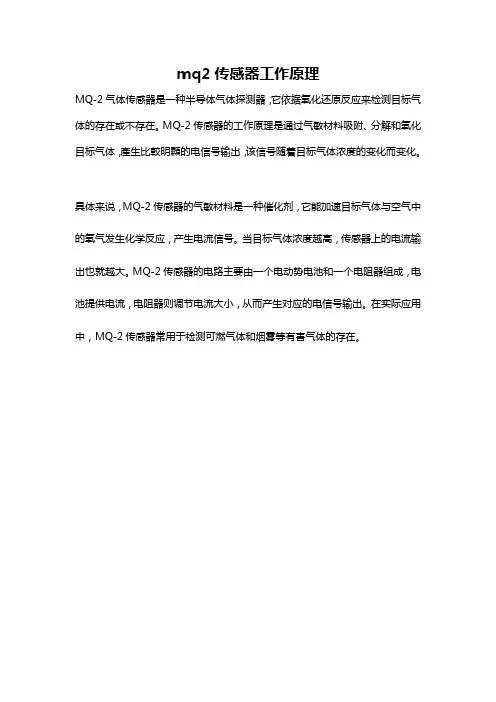

mq2传感器工作原理
MQ-2气体传感器是一种半导体气体探测器，它依据氧化还原反应来检测目标气体的存在或不存在。

MQ-2传感器的工作原理是通过气敏材料吸附、分解和氧化目标气体，產生比較明顯的电信号输出，该信号随着目标气体浓度的变化而变化。

具体来说，MQ-2传感器的气敏材料是一种催化剂，它能加速目标气体与空气中的氧气发生化学反应，产生电流信号。

当目标气体浓度越高，传感器上的电流输出也就越大。

MQ-2传感器的电路主要由一个电动势电池和一个电阻器组成，电池提供电流，电阻器则调节电流大小，从而产生对应的电信号输出。

在实际应用中，MQ-2传感器常用于检测可燃气体和烟雾等有害气体的存在。

可燃气体探测器的类别介绍可燃气体探测器常见问题解决方法可燃气体探测器是能够监测单一或多种可燃气体浓度并发送报警信息的一种探测器；其核心是气体探测器，当探测到可燃气体时,传感器电阻会随燃气浓度提高而变大，可燃气体探测器是能够监测单一或多种可燃气体浓度并发送报警信息的一种探测器；其核心是气体探测器，当探测到可燃气体时，传感器电阻会随燃气浓度提高而变大，当达到确定的浓度，就会发出报警。

本篇文章就来谈谈可燃气体探测器的分类。

1、催化型可燃气体探测器催化型可燃气体探测器是利用难熔金属粕丝加热后的电阻变化来测定可燃气体浓度的；当可燃气体进入探测器探口时，在粕丝表面引起氧化反应，其产生的热量使钠丝的温度上升，钠丝的电阻率便发生变化。

需要注意的是，这种类型的探测器使用寿命较短，其中的难熔金属丝需要较为频繁的更换。

2、半导体式可燃气体探测器半导体式可燃气体探测器使用灵敏度较高的气体半导体元件，它在工作状态时，如碰到可燃气体，半导体电阻会下降，下降值与可燃气体浓度有对应关系。

3、自然扩散燃烧式探测器自然扩散燃烧式探测器，通过进气口输入的可燃气体使内部产生化学反应来达到高温燃烧的效果；在这种高温燃烧的环境中，燃烧的速度取决于氧气扩散的速度,当燃烧速度加快时，温度也会提高；内部电阻值也会提高，从而换算为进气口的可燃气体的比例和量的大小。

以上便是可燃气体探测器的三种分类，这三类探测器在不同的情境下都能够适时探测出家中的可燃气体浓度，从而发出报警信息,适时处理。
