机房气体灭火系统方案1.1 概述AAAAAA数据中心机房的机房区采用气体消防；气体灭火系统采用七氟丙烷自动灭火系统；系统具有自动、手动及机械应急启动三种控制方式。
并与配电柜、新风和排风系统联动。
1.2 建设目标➢当火灾发生时迅速将火扑灭，保障机房设备及人员的安全；➢灭火时不能对机房设备产生破坏作用，将火灾损失减到最小；➢保障工作人员在消防系统启动时的安全，既气体毒性要最小；1.3 解决方案分析为保护一些不能用水扑救部位的避免火灾损失，广泛使用了气体消防。
如证券、基金公司机房、电信机房、广播电视设备、发电机房等场所。
气体灭火系统包括卤代烷（如七氟丙烷）、二氧化碳、惰性气体及烟雾灭火系统。
其中七氟丙烷气体灭火系统以其环保性、低毒性在计算机机房灭火系统中广泛采用。
七氟丙烷气体灭火系统在应用方式上可分为管网式和无管网式，下面我们就这二种应用形式进行分析。
1.4 七氟丙烷气体灭火系统的特点➢灭火剂七氟丙烷HFC227ea的化学分子式为CF3CHFCF3。
➢保护环境。
七氟丙烷是无色、无味的气体，其臭氧耗损潜能值（ODP）为零，在ISO 认可的洁净气体灭火剂中，其洁净性最好，具有清洁、低毒、电绝缘性能好、灭火效率高的特点。
➢保护生命安全。
七氟丙烷的未观察到不良反应浓度NOAEL值为9%，而一般七氟丙烷的灭火设计浓度为10%以下，对人体基本无害。
➢七氟丙烷灭火系统可用于扑救下列火灾：a)电气火灾；b)液体火灾或可熔化的固体火灾；c)固体表面火灾；d)灭火前应能切断气源的气体火灾。
1.4.1管网式灭火系统当一个防护区的面积不大于500m2；容积不大于2000m3时采用管网式灭火系统；管网式灭火系统图如下：管网式灭火系统原理图（单元独立系统原理图）1.紧急启停按钮2.放气指示灯3.声报警器4.光报警器5.喷嘴6.火灾探测器7.电气控制线路8.灭火剂输送管道9.信号反馈装置10.启动管路11.集流管12.灭火剂管路单向阀13.安全泄压阀14.压力软管15.灭火剂容器阀16.机械应急启动把手17.瓶组架18.灭火剂容器19.启动装置20.报警控制器21.灭火控制器1.4.2无管网式灭火系统当一个防护区的面积不大于100m2；容积不大于300m3时采用管网式灭火系统；无管网式灭火系统图如下：无管网式灭火系统原理图1.紧急启停按钮2.放气指示灯3.光报警器4.声报警器5电气控制线路 6.火灾探测器7.喷嘴8.信号反馈装置9.集流管10.灭火剂管路单向阀11.压力软管12.灭火剂容器阀13.机械应急启动把手14.柜体15.灭火剂储存容器16.启动管路17.启动装置18.报警灭火控制器1.4.3结论由于AAAAAA数据中心机房需要气体消防的机房面积不超过200m2，容积不超过600m3，故建议选择无管网式灭火系统。
机房建设方案消防安全规范与灭火设备布置方案在现代社会的信息化进程中，机房作为数据中心和网络通信设备的集中存放地，其安全问题显得尤为重要。
其中，消防安全是机房建设中不可忽视的重要环节。
为了保障机房的正常运行和员工的身体安全，必须制定并实施科学合理的消防安全规范与灭火设备布置方案。
本文将就此问题进行探讨。
1. 消防安全规范1.1 安全出口设置机房应设置合理的安全出口，确保人员在紧急情况下能够迅速疏散。
出口应符合防火门的标准，具备可靠的防火功能。
同时，出口应设置明显的标示牌，以便员工在熟悉的情况下能够快速找到出口。
1.2 配备灭火器和灭火系统机房内必须配备灭火器和灭火系统，并进行定期维护。
灭火器种类应包括二氧化碳、干粉等不同型号，以满足不同火灾类型的需求。
灭火系统应具备自动监测和报警功能，一旦发生火灾，能够及时报警并自动启动灭火装置。
1.3 建立消防预案机房应编制完善的消防预案，明确消防组织和应急疏散流程。
预案应包含火灾报警、疏散途径、灭火器使用方法等详细内容，并定期组织演练，以保证员工掌握正确应对火灾的方法和技能。
1.4 定期巡查和维护机房应定期进行消防安全巡查和设备维护，确保灭火设备正常运行。
巡查内容应包括灭火器材的完好性、灭火系统的状态、安全出口的畅通性等，巡查记录应及时整理并存档。
2. 灭火设备布置方案2.1 灭火器的布置根据机房的具体情况，合理布置灭火器。
应确保在机房的每个角落都能迅速取得灭火器。
灭火器宜放置在易燃物品附近、出入口处等易燃点和易燃源附近。
2.2 自动灭火系统的布置自动灭火系统应根据机房的大小和布局进行科学合理的布置。
应考虑到机房内的潜在火源和火灾蔓延方式，合理配置喷头，确保能快速有效地灭火。
2.3 火灾报警系统的布置机房内应设置火灾报警系统，能够及时监测和报警。
报警系统应与灭火系统相连接，确保在火灾发生时能够及时启动灭火装置，并迅速报警给操作人员和相关部门。
2.4 其他灭火设备的布置根据机房的实际情况，可以适当配置其他灭火设备，如喷水系统、气体灭火系统等，以提高灭火效果和安全性。

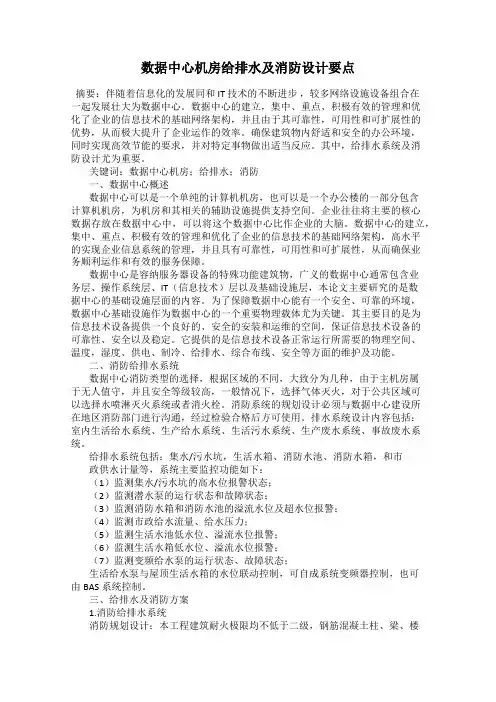

数据中心机房给排水及消防设计要点摘要：伴随着信息化的发展同和 IT 技术的不断进步，较多网络设施设备组合在一起发展壮大为数据中心。
数据中心的建立，集中、重点、积极有效的管理和优化了企业的信息技术的基础网络架构，并且由于其可靠性，可用性和可扩展性的优势，从而极大提升了企业运作的效率。
确保建筑物内舒适和安全的办公环境，同时实现高效节能的要求，并对特定事物做出适当反应。
其中，给排水系统及消防设计尤为重要。
关键词：数据中心机房；给排水；消防一、数据中心概述数据中心可以是一个单纯的计算机机房，也可以是一个办公楼的一部分包含计算机机房，为机房和其相关的辅助设施提供支持空间。
企业往往将主要的核心数据存放在数据中心中，可以将这个数据中心比作企业的大脑。
数据中心的建立，集中、重点、积极有效的管理和优化了企业的信息技术的基础网络架构，高水平的实现企业信息系统的管理，并且具有可靠性，可用性和可扩展性，从而确保业务顺利运作和有效的服务保障。
数据中心是容纳服务器设备的特殊功能建筑物，广义的数据中心通常包含业务层、操作系统层、IT（信息技术）层以及基础设施层，本论文主要研究的是数据中心的基础设施层面的内容。
为了保障数据中心能有一个安全、可靠的环境，数据中心基础设施作为数据中心的一个重要物理载体尤为关键。
其主要目的是为信息技术设备提供一个良好的、安全的安装和运维的空间，保证信息技术设备的可靠性、安全以及稳定。
它提供的是信息技术设备正常运行所需要的物理空间、温度，湿度、供电、制冷、给排水、综合布线、安全等方面的维护及功能。
二、消防给排水系统数据中心消防类型的选择，根据区域的不同，大致分为几种，由于主机房属于无人值守，并且安全等级较高，一般情况下，选择气体灭火，对于公共区域可以选择水喷淋灭火系统或者消火栓。
消防系统的规划设计必须与数据中心建设所在地区消防部门进行沟通，经过检验合格后方可使用。
排水系统设计内容包括：室内生活给水系统、生产给水系统、生活污水系统、生产废水系统、事故废水系统。
数据中心机房系统设计方案一、机房选址与布局（一）选址数据中心机房的选址需要综合考虑多方面因素。
首先，应选择在电力供应稳定、通信设施完善的区域，以确保机房能够持续获得可靠的电力和高速的网络连接。
其次，要避开易发生自然灾害（如洪水、地震等）和环境污染严重的地区。
此外，机房所在地的交通便利性也很重要，便于设备的运输和维护人员的出行。
（二）布局机房内部布局应遵循合理、高效的原则。
一般分为设备区、监控区、维修区和缓冲区等。
设备区放置服务器、存储设备、网络设备等核心硬件；监控区用于安装监控系统和值班人员工作；维修区用于设备的维修和保养；缓冲区则起到隔离和缓冲的作用，防止未经授权的人员直接进入核心区域。
二、电力系统（一）市电接入采用双路市电接入，以提高供电的可靠性。
当一路市电出现故障时，另一路市电能够迅速切换，保障机房设备的正常运行。
（二）UPS 系统配备不间断电源（UPS）系统，以应对市电短暂中断或电压波动。
UPS 系统应具备足够的容量和续航时间，确保在市电恢复之前能够维持关键设备的运行。
（三）配电柜合理设计配电柜，实现电力的分配和管理。
配电柜应具备过载保护、短路保护等功能，确保电力系统的安全稳定。
三、空调与通风系统（一）空调系统数据中心机房需要保持恒温恒湿的环境，以保证设备的正常运行。
通常采用精密空调系统，能够精确控制温度和湿度。
空调系统的制冷量应根据机房设备的发热量进行计算，确保制冷效果满足要求。
（二）通风系统安装通风设备，保证机房内空气的流通。
通风系统可以辅助空调系统，降低能耗，提高机房的整体环境质量。
四、消防系统（一）火灾探测采用烟雾探测器和温度探测器等多种探测手段，实现对机房火灾的早期预警。
（二）灭火设备配备气体灭火系统，如七氟丙烷灭火系统，能够在不损坏设备的情况下迅速扑灭火灾。
同时，设置手动灭火器材，作为备用灭火手段。
五、综合布线系统（一）线缆敷设采用桥架或线槽进行线缆敷设，确保线缆整齐、有序，便于管理和维护。
数据中心防火设计数据中心作为承载大量敏感信息和重要数据的关键基础设施，防火安全问题一直备受关注。
在数据中心防火设计中，需要考虑多个方面，包括建筑结构、消防设备以及安全管理等。
本文将从这些方面逐一进行探讨。
一、建筑结构设计1.1 防火分区设计数据中心应当根据不同的功能区域进行合理的防火分区设计。
根据建筑法规和相关标准，应确定不同功能区域的防火等级要求，并采取相应的防火隔离措施。
例如，机房区域应设置严格的防火墙，以确保火灾在起火区域得到控制，防止火势扩散。
1.2 防火材料选择在数据中心的建筑结构设计中，选择合适的防火材料至关重要。
应选用符合防火等级要求的建筑材料，如防火墙、防火门等。
此外，还可以考虑在关键部位采用耐火涂料、防火板等特殊防火材料，以提高建筑结构的整体防火性能。
1.3 逃生通道规划数据中心应设置合理的逃生通道，并保证通道畅通无阻。
在防火设计中，需要合理规划和布置逃生门、应急疏散标识等设施，为人员提供安全、快速的撤离通道。
二、消防设备配置2.1 自动喷水系统自动喷水系统是数据中心的主要消防设备之一，可在火灾发生时迅速启动并进行灭火。
在防火设计中，应合理配置自动喷水系统，确保其覆盖整个数据中心，包括机房、机柜区、电力设备区等，以最大限度地减少火势蔓延。
2.2 自动灭火气体系统除了自动喷水系统外，自动灭火气体系统也是数据中心常用的消防设备。
这种系统通常采用惰性气体（如氮气、二氧化碳等）作为灭火剂，能迅速灭火同时又不对设备和人员造成损害。
在数据中心防火设计中，应根据具体情况配置自动灭火气体系统，为火灾发生时提供可靠的灭火手段。
2.3 独立式烟雾探测系统独立式烟雾探测系统在数据中心的防火设计中起到了至关重要的作用。
这类系统能够及时检测到烟雾，并在发现火灾迹象时触发声光警报器，提醒人员及时疏散。
合理配置独立式烟雾探测系统，可以迅速发现火灾隐患，保护数据中心和人员的安全。
三、安全管理与预防措施3.1 日常巡检和维护数据中心防火设计不仅仅停留在建筑和设备上，管理和维护同样重要。
数据中心机房消防系统在现代社会中，数据中心扮演着极其重要的角色，承载了大量的数据存储和传输任务。
由于机房内设备众多，电气设备、网络设备和服务器等长时间工作，容易引发火灾等安全风险。
因此，为了保护机房内的设备和数据安全，数据中心机房消防系统显得尤为重要。
一、消防系统概述数据中心机房消防系统是专门为机房环境而设计的系统，旨在及时发现和扑灭火灾，保护机房内设备的完整性和数据的安全性。
该系统主要包括火灾报警系统、自动灭火系统和应急疏散系统三大部分。
1. 火灾报警系统：通过火灾探测器、烟雾探测器等设备实时监测机房内的火灾情况，并能及时报警，以提供给消防人员进行相应的处理。
2. 自动灭火系统：数据中心机房一旦发生火灾，需要快速有效地进行扑灭，以最大限度地减少损失。
自动灭火系统通过灭火器、喷水装置或干粉灭火装置等，能够在火灾发生后迅速进行灭火，以防止火势扩散。
3. 应急疏散系统：为了在火灾或其他紧急情况下确保人员的安全疏散，数据中心机房应配备完善的疏散通道、应急照明设备和紧急报警装置等，以引导人员顺利撤离机房。
二、消防系统的重要性数据中心机房消防系统的重要性不言而喻。
首先，数据中心机房内的设备十分昂贵，而且承载着数以万计的数据，一旦发生火灾，将导致无法估量的损失。
其次，机房内设备工作密集，空间狭窄，一旦发生火灾，火势蔓延迅速，极易引发火灾蔓延，对整个机房造成灾难性的后果。
此外，数据中心机房通常工作时间长，甚至全天候运行。
这就意味着一旦发生火灾，人员的疏散和火灾扑灭的时间窗口将会变得非常短暂。
所以，及早发现和迅速扑灭火灾变得尤为关键。
三、消防系统的设计原则数据中心机房消防系统的设计应遵循以下原则：1. 综合性原则：消防系统应采用多层次的防护措施，包括火灾预防、火灾报警、火灾控制和消防逃生等环节，以确保对机房的防护全面有效。
2. 可靠性原则：数据中心机房消防系统需要具备高可靠性，能够及时准确地检测火灾，并快速扑灭。
数据中心机房建设的消防要求数据中心是各类组织和企业重要的信息技术基础设施，负责处理、存储和传送大量的数据。
由于机房内设备众多，电子产品散热较大，且数据中心关乎重要信息的安全，消防安全是数据中心建设中不可忽视的要求之一。
本文将介绍数据中心机房建设中的消防要求，以确保数据中心的安全稳定运行。
一、消防设施建设1.灭火系统为了应对数据中心可能出现的火灾情况，必须配置高效可靠的灭火系统。
常见的灭火系统包括水喷雾灭火系统、气体灭火系统和泡沫灭火系统等。
在选择和设计灭火系统时，需要考虑机房内设备特点、灭火效果、对设备的影响以及成本等因素。
2.自动报警系统自动报警系统是数据中心消防的重要组成部分。
它能够及时感知火灾发生，并发出声光信号以及相关告警信息，通知相关人员采取应急措施。
自动报警系统的布置需要充分考虑机房结构、设备分布以及报警控制中心的设置，以实现全面有效的报警覆盖。
3.排烟系统在数据中心机房中，极有可能发生设备损坏或者设备长时间运转过热导致的烟雾产生。
为了排除可能产生的有害烟雾，需要配置可靠的排烟系统，及时排除机房内的有毒烟雾，确保消防安全。
4.防火墙和防火门数据中心机房的防火墙和防火门是防止火势蔓延的重要保障措施。
防火墙和防火门应具备一定的防火、防烟功能，并通过密封等设计措施，阻止火灾蔓延至机房内部，从而保护机房内的设备和重要数据。
二、消防安全管理1.定期巡查检测为了确保数据中心机房的消防安全，需要定期进行巡查检测。
巡查内容包括灭火系统、自动报警系统、排烟系统、防火墙和防火门等设施的工作状态检查，以及机房内部的设备运行情况和安全隐患的识别与处理。
2.员工培训机房内的员工应接受必要的消防培训，掌握熟悉的应急处理措施。
员工培训可以包括火灾应急演练、火灾报警信号的识别和处理、使用灭火器等相关内容，以提高员工应对突发火灾事件的应急能力。
3.监控与报警系统为了能够及时发现和处理可能的火灾风险，需要在数据中心机房内安装监控和报警系统。
机房火灾报警系统设计与气体灭火保护消防系统是机房必不可少的一个保障。
机房消防必须使用无腐蚀作用的气体自动灭火装置。
气体灭火装置的灭火性能可靠，不损坏电子设备，暗管布方式安装，不影响机房整体效果。
火灾自动报警系统的设计机房结构及防火分析1、机房的空间结构分为三层：地板下、天花下、和地板天花之间。
2、一般来说，机房的点火系数主要由电气过载或短路引起，燃烧的主要区域一般在地板下或天花下，燃烧初期发出浓烟，温度上升相对较慢。
火灾报警系统的设计火灾探测器的位置设计1、在地板下、天花下安装两种不同灵敏度的感烟探测器，在感烟探测器的单元检测区域设置两个不同灵敏度的探测器。
2、地板下安装1烟雾探测器，1个感温探测器;天花上安装1烟雾探测器，1个感温探测器消防联动系统设计1、在机房发生一路报警、在双向报警和气体排放的三个阶段，动作信号应反映在建筑物的消防控制室内，以便大楼的统一管理。
2、在与大楼原有报警设备不兼容的情况下，实现三种状态的传输，有两种方案可以实现，一种是通过大楼的弱电井放管线到大楼消防控制室，并在控制室内安装相应的状态显示屏，这种方法可以实现机房内各种动作点的状态，但在大楼灭火机房较多的情况下，大楼弱电井不一定能安置较多的管线的空间;另一种是机房的报警和灭火控制器通过控制模块的无源触点发送状态信号，送到大楼附近原有的报警系统的输入模块(另增加)中，只需对大楼原有的报警系统新增加的输入模块重新编程就可实现，这种方法可省去重新排管线。
3、非消防电源及与大楼报警系统的连接等联动，空调系统与非消防电源的关闭，应在气体喷放前30S时动作，也就是说，报警控制器在接收到两个报警信号后会发出关闭空调的信号、灭火区域内的防火阀及非消防电源的信号。
消防系统设计1、根据机房的特殊性，本系统采用气体灭火系统，并根据气体灭火的要求，设计系统所需的其他辅助电气设备。
2、设置气体紧急启动停止按钮，安装在灭火区域外墙上。
3、设置两个声光报警器，并设置气体排放指示灯，安装在灭火区域内、外各一个。
机房气体消防系统方案一.1.1 方案简述机房气体消防工程主要是2个气体消防区域构成：气喷防护区1：数据中心机房，面积约80平方米；气喷防护区2：UPS机房，面积约30平方米；采用有管网七氟丙烷，组合分配式气体自动灭火消防系统。
七氟丙烷气体自动灭火消防系统特点：灭火力强，灭火时间短，能灭A、B、C型火灾；灭火后无污染、腐蚀作用，不导电没有残留物，对臭氧层无破坏；低浓度灭火，液态储存，药剂占地面积小；毒性低，可以应用于有人值守场所；系统具有扩展性。
二前提条件消防报警控制器安装在本层值班室大楼消防电源已具备三系统方案设计本系统设计：机房设备区采用七氟丙烷全淹没自动气体灭火系统，在走廊处配备若干干粉灭火器。
目前气体消防主流产品有：CO2自动灭火系统、卤代烷1301自动灭火系统、INERGEN （烟烙尽）、七氟丙烷全淹没自动气体灭火系统。
CO2是一种适用于计算机机房的灭火剂，但CO2有毒，一般只能适用于那些无人值守或较少时间有人在内的机房。
卤代烷1301其毒性较CO2轻些，但其对大气臭氧层有破坏作用，成为一种被逐渐淘汰的产品。
INERGEN（烟烙尽）是一种比较新的气体灭火剂，但由于目前主要依靠国外技术，投资量大，维护费用高，还未普及推广使用。
七氟丙烷气体则完全摒弃了CO2、卤代烷1301、INERGEN的缺点，毒性低，价格较便宜，已经为当今计算机机房首推的气体灭火剂。
根据以上四种灭火系统的比较并结合计算机房特有的情况特点和防火等级，参考业主的消防需求，我们设计采用目前国际上最先进的气体灭火系统——七氟丙烷全淹没自动气体灭火系统。
四消防系统保护区的设置因本次工程设计的灭火工作面积较大，根据机房各功能分区的布置情况，采用有管网气体消防。
七氟丙烷全淹没自动灭火系统可以组成两种形式的灭火系统，即组合分配式系统（有管网系统）与单元独立系统（无管网系统）。
本消防工程存在5个需要保护的区域，因此采用七氟丙烷有管网组合分配式全淹没自动灭火系统。
