燃气轮机-蒸汽轮机联合循环.

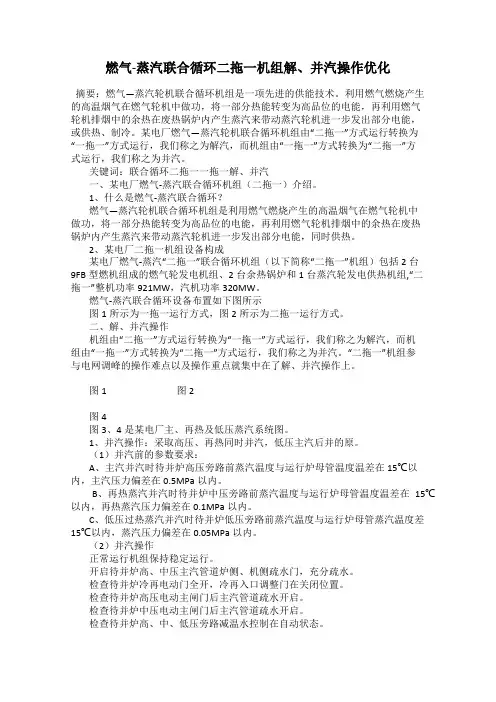

燃气-蒸汽联合循环二拖一机组解、并汽操作优化摘要：燃气—蒸汽轮机联合循环机组是一项先进的供能技术。

利用燃气燃烧产生的高温烟气在燃气轮机中做功，将一部分热能转变为高品位的电能，再利用燃气轮机排烟中的余热在废热锅炉内产生蒸汽来带动蒸汽轮机进一步发出部分电能，或供热、制冷。

某电厂燃气—蒸汽轮机联合循环机组由“二拖一”方式运行转换为“一拖一”方式运行，我们称之为解汽，而机组由“一拖一”方式转换为“二拖一”方式运行，我们称之为并汽。

关键词：联合循环二拖一一拖一解、并汽一、某电厂燃气-蒸汽联合循环机组（二拖一）介绍。

1、什么是燃气-蒸汽联合循环？燃气—蒸汽轮机联合循环机组是利用燃气燃烧产生的高温烟气在燃气轮机中做功，将一部分热能转变为高品位的电能，再利用燃气轮机排烟中的余热在废热锅炉内产生蒸汽来带动蒸汽轮机进一步发出部分电能，同时供热。

2、某电厂二拖一机组设备构成某电厂燃气-蒸汽“二拖一”联合循环机组（以下简称“二拖一”机组）包括2台9FB型燃机组成的燃气轮发电机组、2台余热锅炉和1台蒸汽轮发电供热机组,“二拖一”整机功率921MW，汽机功率320MW。

燃气-蒸汽联合循环设备布置如下图所示图1所示为一拖一运行方式，图2所示为二拖一运行方式。

二、解、并汽操作机组由“二拖一”方式运行转换为“一拖一”方式运行，我们称之为解汽，而机组由“一拖一”方式转换为“二拖一”方式运行，我们称之为并汽。

“二拖一”机组参与电网调峰的操作难点以及操作重点就集中在了解、并汽操作上。

图1 图2图4图3、4是某电厂主、再热及低压蒸汽系统图。

1、并汽操作：采取高压、再热同时并汽，低压主汽后并的原。

（1）并汽前的参数要求：A、主汽并汽时待并炉高压旁路前蒸汽温度与运行炉母管温度温差在15℃以内，主汽压力偏差在0.5MPa以内。

B、再热蒸汽并汽时待并炉中压旁路前蒸汽温度与运行炉母管温度温差在15℃以内，再热蒸汽压力偏差在0.1MPa以内。

C、低压过热蒸汽并汽时待并炉低压旁路前蒸汽温度与运行炉母管蒸汽温度差15℃以内，蒸汽压力偏差在0.05MPa以内。

我国发展燃气——蒸汽联合循环的必要性及发展方向摘要：文章通过对燃气-蒸汽联合循环发电的特点和优势分析，结合我国现阶段经济发展的现状及政策，阐述了燃气-蒸汽联合循环发电技术在我国发展状况，并对燃气-蒸汽联合循环发电发展前景进行了深入的探讨。

关键词：燃气轮机；燃气-蒸汽联合循环发电；技术优势；发展及前景从20世纪中期开始，随着燃气轮机技术的应用，逐渐进入发电行业，由于技术局限，当时只能作为紧急备用电源和调峰机组。

20世纪80年代后燃气轮机功率和热效率都有了很大程度的提高，世界天然气资源进一步开发，使得燃气轮机及其联合循环在电力工业中的地位发生了巨大的变化，尤其是近十几年，燃气技术得到了突飞猛进的发展，使得燃气轮机联合循环发电技术趋于成熟。

近几年在发达国家每年新增的联合循环装机容量约占火电新增容量的40%～50%，其中主要是燃气轮机联合循环机组。

随着我国天然气川气东送、西气东输等项目的实施及天然气上游资源开发和下游市场利用，使天然气产业健康持续发展，带动了我国燃气轮机联合循环发电技术的快速发展。

相继建设了一批高效率、低污染的大型燃气-蒸汽联合循环电厂，收到了良好的经济效益和社会效益。

1 燃气-蒸汽联合循环发电的特点燃气轮机发电是一种清洁能源、绿色电力，具有高效、节能、环保等特点。

①发电的高效率。

燃气-蒸汽联合循环发电由燃气轮机单循环和郎肯循环构成，实现了能源的梯级利用，发电效率高达56%以上，形成极具个性的火力发电特点。

这是常规燃煤电厂根本无法比拟的高效率，把天然气的资源利用率整整提高了50%。

②发电的低污染。

燃机发电利用天然气燃烧发电，相对于其他燃料发电，天然气燃烧后过不产生灰尘和炉渣，因而不会对环境产生灰渣污染；天然气燃烧后几乎不产生SO2，常规燃煤电厂的SO2排放没有了，NOx的排放量仅为燃煤的19.2%，CO的排放量仅为燃煤的42.1%，燃煤成熟的技术把NOx、CO排放量降低到10-4～10-3的水平，起到了改善整个生态环境、保护环境的作用。

燃气 -蒸汽联合循环机组运行经验总结燃气—蒸汽联合循环具有效率高、环保性能好、自动化程度高、运行可靠性高、运行方式灵活等特点，是当今世界最受青睐的发电技术之一。

近年来，国家大力发展燃气发电机组，以江苏为例，2020年全省已有大小燃气发电企业39家，燃机数量共计83台，因其启停迅速、负荷调节速度快的特点在电网调峰起到至关重要的作用，已在发电企业中牢牢占据一席之地。

本文以金坛热电公司燃气—蒸汽联合循环机组为例，简单总结一下机组启停操作及运行经验。

金坛热电公司燃气—蒸汽联合循环机组装机容量为436MW/套，燃机本体为GE公司提供的9FB机型，型号为PG9371FB，简单循环机组出力为294.16MW（设计工况）。

燃机由一台18级的轴流式压气机、一个由18个低NOX燃烧器组成的燃烧系统、一台3级透平和有关辅助系统组成。

汽轮机为国内首台引进GE公司A650型汽轮机进行优化设计的改进型，型号为LC110/N160-15.68/1.44/0.42，三压、再热、反动式、抽凝、轴向排汽汽轮机，汽轮机采用低位布置，分高压缸、中低压合缸，通流部分由高压27级、中压12级、低压6级压力级组成。

余热锅炉型号为MHDB- PG9371FB-Q1，由东方菱日锅炉有限公司生产。

燃机出口不设置旁通烟道，余热炉进口烟道膨胀节直接与燃机扩散段法兰相连。

露天布置，无补燃、自然循环，卧式炉型。

锅炉具有高、中、低三个压力系统，一次中间再热。

过热、再热汽温采用喷水调节。

燃气—蒸汽联合循环机组的主要工艺流程：天然气在燃气轮机内直接燃烧做功，使燃气轮机带动发电机发电，燃烧产生的高温尾气通过余热锅炉，加热锅炉给水，产生高温高压蒸汽后推动蒸汽轮机，带动发电机发电。

启动过程简述燃机GE的9FB燃气轮机在机组启停过程中已实现了完全的自动控制，当燃机满足启动条件Start Check完成后，从点击Auto Start发启动令、高盘清吹、降速点火、暖机、升速、起励建压，只需要30分钟左右，全程无需任何操作及干预，在此过程中需加强对程序进行的正确性及燃机振动、分散度、燃烧脉动的监视。

联合循环燃气轮机发电厂简介集团企业公司编码：（LL3698-KKI1269-TM2483-LUI12689-ITT289-联合循环燃气轮机发电厂简介联合循环发电：燃气轮机及发电机与余热锅炉、蒸汽轮机共同组成的循环系统，它将燃气轮机排出的功后高温乏烟气通过余热锅炉回收转换为蒸汽，再将蒸汽注入蒸汽轮机发电。

形式有燃气轮机、蒸汽轮机同轴推动一台发电机的单轴联合循环，也有燃气轮机、蒸汽轮机各自推动各自发电机的多轴联合循环。

胜利油田埕岛电厂采用的是美国GE公司的MS9001E燃气轮机,其热效率为33.79%，余热锅炉为杭州锅炉厂的立式强制循环余热锅炉。

1．燃气轮机1.1简介燃气轮机是一种以空气及燃气为工质的旋转式热力发动机，它的结构与飞机喷气式发动机一致，也类似蒸汽轮机。

主要结构有三部分：1、燃气轮机（透平或动力涡轮）；2、压气机（空气压缩机）；3、燃烧室。

其工作原理为：叶轮式压缩机从外部吸收空气，压缩后送入燃烧室，同时燃料（气体或液体燃料）也喷入燃烧室与高温压缩空气混合，在定压下进行燃烧。

生成的高温高压烟气进入燃气轮机膨胀作工，推动动力叶片高速旋转，乏气排入大气中或再加利用。

燃气轮机具有效率高、功率大、体积小、投资省、运行成本低和寿命周期较长等优点。

主要用于发电、交通和工业动力。

燃气轮机分为轻型燃气轮机和重型燃气轮机，轻型燃气轮机为航空发动机的转型，其优势在于装机快、体积小、启动快、简单循环效率高，主要用于电力调峰、船舶动力。

重型燃气轮机为工业型燃机，其优势为运行可靠、排烟温度高、联合循环组合效率高，主要用于联合循环发电、热电联产。

埕岛电厂采用的MS9001E燃气轮发电机组是50Hz，3000转/分，直接传动的发电机。

该型燃气轮发电机组最早于1987年投入商业运行，基本负荷燃用天然气时的功率为123.4MW，热效率为33.79%，排气温度539℃，排气量1476×103公斤/小时，压比为12.3，燃气初温为1124℃，机组为全自动化及遥控，从启动到满载正常时间为约20分钟，机组使用MARKⅤ控制和保护系统.MS9001E型机组为户外快装机组，因此不需要专用的厂房建筑，而是用多块吸声板构成的长方形箱体，机组即放置在其内，箱体既起隔声作用，又能代替厂房使机组在各种气候条件下都能正常工作，每台机组连同发电机及控制室等均分别放置在长方体状的箱体内，在其周围还有空气进气系统，燃料供应单元和机组的冲洗装置等附属设备，组成整套燃气轮机动力装置。

燃气蒸汽联合循环发电技术的研究与应用摘要：本文以燃气蒸汽联合循环发电机组为例进行介绍，通过企业生产过程中产生的富余焦炉煤气和高炉煤气为燃料，采用先进技术、效率高，实现了将放散的煤气全部回收进行发电，解决了能源浪费和环境污染问题。

关键词：燃气轮机；蒸汽轮机；联合循环；发电技术引言随着能源发电技术的不断发展，人们环保意识的日益增强，燃气发电技术得到了快速的发展。

常规简单循环的燃气发电系统主要是通过空气经过压气机压缩到一定的气压后，然后进入燃烧室与喷入的燃料混合燃烧，形成高温燃气后进入透平膨胀机做功，推动透平转子带着压气机一起旋转，并带动发电机做功，输出电能。

因此当燃气机温度较高时，就会导致热能损失，降低循环的热效率。

一、燃气蒸汽联合循环的意义根据我国当前的用电情况，为了满足社会用电需求及能源消耗增多等情况，对于对节能发电模式的期望越来越高。

为了能同时满足这两方面的需求，热电厂在制定电能生产工艺时，需对传统发电模式进行改造，采用先进的电力生产技术，合理利用煤燃料燃烧生产热能、电能。

联合循环技术的运用对热电厂发电发热有着重要的意义。

1、解决能源问题能源作为社会经济的发展的主要因素，热电厂采用传统发电模式不仅无法获得理想的生产效率，也导致煤燃料资源的浪费。

联合循环技术用于热电厂发电，既能实现“煤的洁净燃烧”，也能提高热电厂的发电效率。

联合循环技术对燃气轮机循环、蒸汽轮机循环进行优化改进，把两者组合到一起构成综合性的热力循环。

不仅科学利用煤燃料发电，也促进了机组运行效率、机组功率的提高。

2、合理利用燃气煤燃料燃烧后产生燃气，若发电厂能充分利用燃气也可将其作为发电的燃料。

对煤燃烧产生的燃气利用率较低，降低了电能生产的产量。

联合循环技术对燃烧锅炉、汽轮机组等设备的连接进行改进，设置了循环控制系统以及时集中燃气加以燃烧，提高了热电厂发电的效率。

如联合循环技术里燃气轮机能充分燃烧气化炉产生的中、低热值煤气，保证了燃气的合理运用。
