各种塑料的熔点和玻璃化温度.doc
- 格式：doc
- 大小：84.50 KB
- 文档页数：1
下载文档原格式
合集下载

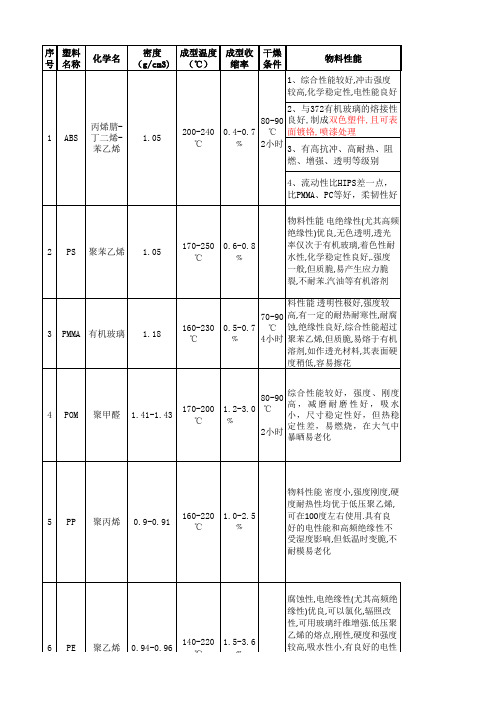

各类塑料参数及特性
MF （UF)
氨基
1.5
160-180 0.6-1.0 ℃ ﹪
耐电弧性和电绝缘性良好， 耐水、耐热性较好，适于压 缩成型
20
EP
环氧树 脂
1.9
140-170 ℃
0.5﹪
物料性能 力学性能、电绝缘 性、化学稳定性好，对许多 材料的粘结力强，但性能受 填料品种和含量的影响。脂 环簇环氧塑料的耐热性较高 低温、耐水性好、高频绝缘 性好，耐辐射、耐臭氧性好
物料性能 密度小,强度刚度,硬 度耐热性均优于低压聚乙烯, 可在100度左右使用.具有良 好的电性能和高频绝缘性不 受湿度影响,但低温时变脆,不 耐模易老化
6
PE
聚乙烯
0.94-0.96
140-220 1.5-3.6 ℃ ﹪
腐蚀性,电绝缘性(尤其高频绝 缘性)优良,可以氯化,辐照改 性,可用玻璃纤维增强.低压聚 乙烯的熔点,刚性,硬度和强度 较高,吸水性小,有良好的电性 能和耐辐射性;高压聚乙烯的 柔软性,伸长率,冲击强度和渗 透性较好;超高分子量聚乙烯 冲击强度高,耐疲劳,耐磨
21
IS
有机硅
1.75-1.95
160-180 ℃
0.5﹪
成型性能
1、无定形料,流动性中等,吸湿大,必须充分干燥,表面 要求光泽的塑件须长时间预热干燥80-90度,3小时.
用途
2、宜取高料温,高模温,但料温过高易分解(分解温 适于制作一般机械零 度为>270度).对精度较高的塑件,模温宜取50-60 件,减磨耐磨零件,传动 度,对高光泽.耐热塑件,模温宜取60-80度. 零件和电讯零件， 如：电视机、录音机 3、如需解决夹水纹，需提高材料的流动性，采取 外壳，电话机壳、话 高料温、高模温，或者改变入水位等方法 筒、把手铰链 4、如成形耐热级或阻燃级材料，生产3-7天后模具 表面会残存塑料分解物，导致模具表面发亮，需对 模具及时进行清理，同时模具表面需增加排气位置 1、无定形料,吸湿小,不须充分干燥,不易分解,但 热膨胀系数大,易产生内应力.流动性较好,可用螺 杆或模温,低注射压力,延长注射时间 装饰件及化学仪器.光 有利于降低内应力,防止缩孔.变形 学仪器等零件 3、可用各种形式浇口,浇口与塑件圆弧连接,以免 去处浇口时损坏塑件.脱模斜度大,顶出均匀.塑件 壁厚均匀,最好不带镶件,如有镶件应预热 1、无定形料,吸湿大,需干燥,不易分解,流动性中 等,易发生填充不良,粘模,收缩,熔接痕等 2、宜高压注射,在不出现缺陷的条件下取高料温, 适于制作透明绝缘零 高模温,以增加流动性,降低内应力,改善透明性及 件和强度一般的零件 强度.模具浇注系统表面应光洁,脱模斜度大,顶出 均匀.同时设排气口,以防出现起泡 1、结晶料,熔融范围窄，熔融和凝固快，料温稍低 于熔融温度即发生结晶。流动性中等。吸湿小，可 不经干燥处理 适于制作减磨耐磨零 2、摩擦系数低，弹性好，塑件表面易产生皱纹花 件,传动零件,以及化 样的表面缺陷 工,仪表等零件 3、极易分解，分解温度为240度。分解时有刺激性 和腐蚀性气体发生。故模具钢材宜选用耐腐蚀性的 材料制 1、结晶料,吸湿性小,易发生融体破裂,长期与热金 属接触易分解 2、流动性好,但收缩范围及收缩值大,易发生缩孔.凹 痕,变形 适于制作一般机械零 3、冷却速度快,浇注系统及冷却系统应缓慢散热, 件,耐腐蚀零件和绝缘 并注意控制成型温度.料温低方向方向性明显.低温 零件 高压时尤其明显,模具温度低于50度时,塑件不光 滑,易产生熔接不良,留痕,90度以上易发生翘曲变 4、塑料壁厚须均匀,避免缺胶,尖角,以防应力集中 1、结晶料,吸湿小,不须充分干燥,流动性极好流动 性对压力敏感,成型时宜用高压注射,料温均匀,填 充速度快,保压充分.不宜用直接浇口,以防收缩不 均,内应力增大.注意选择浇口位置,防止产生缩孔 低压聚乙烯适于制作 耐腐蚀零件和绝缘零 2、收缩范围和收缩值大,方向性明显,易变形翘曲. 件;高压聚乙烯适于制 冷却速度宜慢,模具设冷料穴,并有冷却系统 作薄膜等;超高分子量 聚乙烯适于制作减震, 耐磨及传动零件
各种塑料悟性

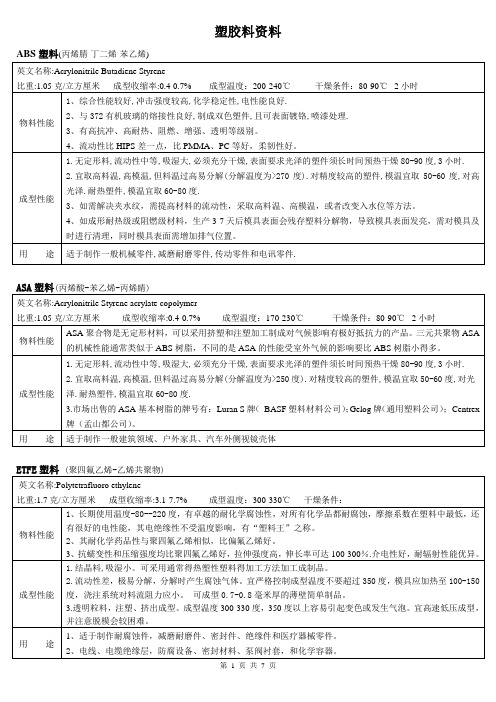

塑胶料资料
(尼龙) (聚酰胺)
(有机玻璃) (聚甲基丙烯酸甲脂)
PP塑料(聚丙烯)
氨基塑料
所谓的软模就是用预加硬过的钢材做的，一般用NAK80，718H，738H，S136H等等，注意后面都有加H的，这种材料做的就是软模；没加H的就是没有预加硬过的钢材，他的硬度很低，只有十几，二十多度，根本就不能拿来做模具，所以在机加工以后要热处理（一般是淬火），再电加工，这就是所谓的硬模(材料一般是S136,738等等）。
一般来说，软模的硬度很低，在30度到45度左右，硬模的硬度在48到56度之间。
低于30度的钢材不能用于模芯材料的如果要用的话我只能说这是套垃圾模具。
塑料的几个特征温度
塑料的几个特征温度Tg、Tm、Tf、Td（1）玻璃化温度Tg：指无定型聚合物（包括结晶型聚合物中的非结晶部分）由玻璃态向高弹态或者由后者向前者的转变温度。
是无定型聚合物大分子链段自由运动的最低温度，也是制品工作温度的上限。
（2）熔化温度Tm：对于结晶型聚合物，指大分子链结构的三维远程有序态转变为无序粘流态的温度，也称熔点。
是结晶型聚合物成型加工温度的下限。
（3）流动温度Tf：指无定型聚合物由高弹态转变为粘流态的温度。
是无定型塑料加工温度的下限。
（4）不流动温度：在一定的压力下不发生流动的最高温度。
是将一定量的塑料加入毛细管流变仪口模上端的料筒中，加热至某一温度，恒温故知新10min后，施加50MPa恒压，若该料不从口模中流出，卸压后将料温升高难度10度，保温10min后再施加同样大小的恒压，如此继续直至熔体从口模中流出为止，将此温度减出10度即是该料的不流动温度。
（5）分解温度Td：指处于粘流态的聚合物当温度进一步升高时，便会使分子链的降解加剧，升至使聚合物分子链明显降解时的温度为分解温度。
PS特征:C6H5密度：1050 kg/m³电导率：(σ) 10-16 S/m导热率：0.08杨氏模量：(E) 3000-3600 MPa拉伸强度：(σt) 46–60 MPa伸长长度：3–4%夏比冲击试验：2–5 kJ/m²玻璃转化温度：80-100°C热膨胀系数：(α) 8 * 10-5/K热容：(c) 1.3 kJ/(kg·K)吸水率：(ASTM) 0.03–0.1降解：±2000年密度 1．05 g/cm3拉伸强度 48．3MPa．弯曲强度 82．7MPa．典型收缩率 0．0045 in/in热膨胀系数 5—8 X 10-5in/（in·°c）伸长率 2—3%维卡软化点225°FPET特征：以Dupont的R~ ITE FR一530为例，其性能指标如下拉伸强度 152MPa弯曲模量（DAM） 10343MPa悬臂梁冲击强度( od) 85J/m比重 1.30-1.38热变形温度(1．8MPa) 224℃熔点254℃氧指数33% UL阻燃性 V一0级热线点燃 330 S体积电阻率 10,r ]ohm-cm介电强度 16．9Kv/mm介电常数 103Hz时3．810 Hz时3．7介质损耗 103Hz时0．01110 Hz时0．018PP是一种半结晶性材料。
pe、pp、pvc、pet、eps、abs、pa的特性(精)
pe、pp、pvc、pet、eps、abs、pa的特性 EPS泡沫聚苯乙烯 PA聚酰胺 PET 聚对苯二甲酸乙二酯. PE是聚乙烯. PVC是聚氯乙烯. PP是聚丙烯. ABS是丙烯腈，丁二烯，苯乙烯三者的共聚物。
①聚氯乙烯（PVC）它是建筑中用量最大的一种塑料。
硬质聚氯乙烯的密度为1.38～1.43g/cm3，机械强度高，化学稳定性好②聚乙烯（PE）③聚丙烯（PP）聚丙烯的密度在所有塑料中是最小的，约为0．90左右。
聚丙烯常用来生产管材、卫生洁具等建筑制品。
④聚苯乙烯（PS）聚苯乙烯为无色透明类似玻璃的塑料。
⑤ABS塑料 ABS塑料是改性聚苯乙烯塑料，以丙烯睛（A）、丁二烯（B）及苯乙烯（S）为基础的三组分所组成。
PS：聚苯乙稀是一种无色透明的塑料材料。
具有高于100摄氏度的玻璃转化温度，因此经常被用来制作各种需要承受开水的温度的一次性容器，以及一次性泡沫饭盒等。
PP：聚丙烯是一种半结晶的热塑性塑料。
具有较高的耐冲击性，机械性质强韧，抗多种有机溶剂和酸碱腐蚀。
在工业界有广泛的应用，是平常常见的高分子材料之一。
澳大利亚的钱币也使用聚丙烯制作。
PE：聚乙烯是日常生活中最常用的高分子材料之一，大量用于制造塑料袋，塑料薄膜，牛奶桶的产品。
聚乙烯抗多种有机溶剂，抗多种酸碱腐蚀，但是不抗氧化性酸，例如硝酸。
在氧化性环境中聚乙烯会被氧化。
聚乙烯在薄膜状态下可以被认为是透明的，但是在块状存在的时候由于其内部存在大量的晶体，会发生强烈的光散射而不透明。
聚乙烯结晶的程度受到其枝链的个数的影响，枝链越多，越难以结晶。
聚乙烯的晶体融化温度也受到枝链个数的影响，分布于从90摄氏度到130摄氏度的范围，枝链越多融化温度越低。
聚乙烯单晶通常可以通过把高密度聚乙烯在130摄氏度以上的环境中溶于二甲苯中制备。
结构式：- CH2 - CH2 - CH2 - CH2 - CH2 - CH2 - CH2 - CH2 ABS：是丙烯腈、丁二烯、苯乙烯的合成塑料丙烯腈、丁二烯、苯乙烯三种单体的接枝共聚合产物，取它们英文名的第一个字母命名。
常用光学塑料性能
常用光学塑料性能PMMA-聚甲基丙烯甲酯密度(kg/m3)：(1.17～1.20)×10E3nD ν：1.49 57.2～57.8透过率(%)：90～92吸水率(%)：0.3～0.4玻璃化温度：10E5熔点（或粘流温度）：160～200马丁耐热：68热变形温度：74～109(4.6 ×10Pa) 68～99(18.5×10Pa)线膨胀系数：(5～9)×10E-5计算收缩率(%)：1.5～1.8比热J/kgK：1465导热系数W/m K：0.167～0.251燃烧性m/min：慢耐酸性及对盐溶液的稳定性：出强氧化酸外，对弱碱较稳定耐碱性：对强碱有侵蚀对弱碱较稳定耐油性：对动植物油，矿物油稳定耐有机溶剂性：对芳香族，氯化烃等能溶解，醇类脂肪族无影响日光及耐气候性：紫外透过滤73.5%BMC-不饱和聚酯团状模塑料（Bulk molding compounds）⒈一般性能：BMC的比重较大，在1.3~2.1之间；制品外观光亮，手感好，有硬而厚重的感觉；用火加热会产生很多油烟，并有苯乙烯气味；某些品种的BMC（DMC）难燃，但某些品种又极易燃烧，燃烧后留下无机物质。
⒉尺寸稳定性：BMC的线膨胀系数是（1.3~3.5）×10-5K-1，比一般的热塑性塑料小，因而使得BMC具有很高的尺寸稳定性和尺寸精度。
温度对BMC（DMC）的尺寸稳定性影响很小，但湿度的影响则较严重，BMC吸湿后会膨胀。
BMC（DMC）的线膨胀系数和钢、铝的很接近，因此可以和其进行复合。
⒊机械强度：BMC的拉伸、弯曲、冲击强度等性能高于热塑性塑料，抗蠕变也比热塑性塑料好。
⒋耐水和溶剂性：BMC对水、乙醇、脂肪烃、油脂、油具有良好的耐腐蚀性，但是不耐酮、氯碳氢化合物、芳香烃、酸碱等。
BMC吸水率低，浸泡一天后绝缘性能仍然很好。
⒌耐热性：BMC的耐热性比一般工程塑料都要好，热变形温度HDT为200~280℃，可长期在130℃温度下使用。
常用塑料包装材料性能简介
常用塑料包装材料一、聚乙烯（PE）（一）性能及用途聚乙烯是典型的热塑性塑料，为无臭、无味、无毒的可燃性白色粉末。
成型用的聚乙烯树脂均为经挤出造粒的蜡状颗粒料，外观呈乳白色。
聚乙烯的分子量在1万~100万之间，分子量超过100万的为超高分子量聚乙烯。
分子量越高，其物理力学性能越好，但随着分子量的增高，加工性能降低。
因此，要根据使用情况选择适当的分子量和加工条件。
高分子量聚乙烯是个加工结构材料和负荷材料，而低分子量聚乙烯只适合作涂覆、上光剂、润滑剂和软化剂等。
聚乙烯的力学性在很大程度上取决于复合物的分子量、支化度和结晶度。
高密度聚乙烯的拉伸强度为20~25MPa，而低密度聚乙烯的拉伸强度只有10~12MPa。
聚乙烯的伸长率主要取决于密度，密度大，结晶度高，其蔓延性就差。
聚乙烯的电绝缘性能优异。
因为它是非绝缘材料，其介电常教及介电损耗几乎与温度、频率无关；高频性能很好，适于制造各种高频电缆和海底电缆的绝缘层。
（二）品种1．低密度聚乙烯（LDPE）(1) 性能低密度聚乙烯的密度范围为0.910~0.925g/cm³。
分子结构为主链上带有长、短不同支链的支链型分子。
在主链上每1000个碳原子中约带有50个以下的乙基、丁基或更长的支链。
与高密度和中密度聚乙烯相比，它具有较低的结晶度（55%～65%），较低的软化点（108ºC～126ºC）以及较宽的熔体指数（0.2～80g/10min）。
由于低密度聚乙烯的化学结构与石蜡烃类似，不含极性基团，所以具有良好的化学稳定性，对酸、碱和盐类水溶液具有耐腐蚀作用。
它的电性能及好，具有导电率低、介电常数低、介电损耗低以及介电强度高等特性。
但低密度聚乙烯的耐热性能较差，也不耐氧和光老化。
因此，为了提高其耐老化性能，通常要在树脂中加入抗氧剂和紫外线吸收剂等。
低密度聚乙烯具有良好的柔软性、延伸性和透明性，但机械强度低于高密度聚乙烯和线型低密度聚乙烯。
pe、pp、pvc、pet、eps、abs、pa的特性
结构式：- CH2 - CH2 - CH2 - CH2 - CH2 - CH2 - CH2 - CH2
ABS：是丙烯腈、丁二烯、苯乙烯的合成塑料
丙烯腈、丁二烯、苯乙烯三种单体的接枝共聚合产物，取它们英文名的第一个字母命名。它是一种强度高、韧性好、综合性能优良的树脂，用途广泛，常用作工程塑料。工业上多以聚丁二烯胶乳或苯乙烯含量低的丁苯橡胶为主链，与丙烯腈、苯乙烯两种单体的混合物接枝共聚合制得。实际上它往往是含丁二烯的接枝聚合物与丙烯腈－苯乙烯共聚物SAN(或称 AS)的混合物。近年来也有先用苯乙烯、丙烯腈两种单体共聚，然后再与接枝共聚的ABS树脂以不同比例混合，以制得适应不同用途的各种 ABS树脂。20世纪50年代中期已开始在美国工业化生产。
PE：聚乙烯
是日常生活中最常用的高分子材料之一，大量用于制造塑料袋，塑料薄膜，牛奶桶的产品。
聚乙烯抗多种有机溶剂，抗多种酸碱腐蚀，但是不抗氧化性酸，例如硝酸。在氧化性环境中聚乙烯会被氧化。
聚乙烯在薄膜状态下可以被认为是透明的，但是在块状存在的时候由于其内部存在大量的晶体，会发生强烈的光散射而不透明。聚乙烯结晶的程度受到其枝链的个数的影响，枝链越多，越难以结晶。聚乙烯的晶体融化温度也受到枝链个数的影响，分布于从90摄氏度到130摄氏度的范围，枝链越多融化温度越低。聚乙烯单晶通常可以通过把高密度聚乙烯在130摄氏度以上的环境中溶于二甲苯中制备。
硅胶贵，亚克力胶便宜。
硅胶与催化剂在160度以上的高温下才起共聚反应，在常温下能放置很长时间。
亚克力胶与催化剂在100度左右即可起反应，在常温下不能常放
应用 主要做合成纤维的原料。短纤维可与棉花、羊毛、麻混纺，制成服装用纺织品或室内装饰用布；长丝可做服装用丝或工业用丝，如用于滤布、轮胎帘子线、降落伞、输送带、安全带等。薄膜可作片基，用于感光胶片、录音磁带。注射模塑件可做包装容器。
ABS：是丙烯腈、丁二烯、苯乙烯的合成塑料
丙烯腈、丁二烯、苯乙烯三种单体的接枝共聚合产物，取它们英文名的第一个字母命名。它是一种强度高、韧性好、综合性能优良的树脂，用途广泛，常用作工程塑料。工业上多以聚丁二烯胶乳或苯乙烯含量低的丁苯橡胶为主链，与丙烯腈、苯乙烯两种单体的混合物接枝共聚合制得。实际上它往往是含丁二烯的接枝聚合物与丙烯腈－苯乙烯共聚物SAN(或称 AS)的混合物。近年来也有先用苯乙烯、丙烯腈两种单体共聚，然后再与接枝共聚的ABS树脂以不同比例混合，以制得适应不同用途的各种 ABS树脂。20世纪50年代中期已开始在美国工业化生产。
PE：聚乙烯
是日常生活中最常用的高分子材料之一，大量用于制造塑料袋，塑料薄膜，牛奶桶的产品。
聚乙烯抗多种有机溶剂，抗多种酸碱腐蚀，但是不抗氧化性酸，例如硝酸。在氧化性环境中聚乙烯会被氧化。
聚乙烯在薄膜状态下可以被认为是透明的，但是在块状存在的时候由于其内部存在大量的晶体，会发生强烈的光散射而不透明。聚乙烯结晶的程度受到其枝链的个数的影响，枝链越多，越难以结晶。聚乙烯的晶体融化温度也受到枝链个数的影响，分布于从90摄氏度到130摄氏度的范围，枝链越多融化温度越低。聚乙烯单晶通常可以通过把高密度聚乙烯在130摄氏度以上的环境中溶于二甲苯中制备。
硅胶贵，亚克力胶便宜。
硅胶与催化剂在160度以上的高温下才起共聚反应，在常温下能放置很长时间。
亚克力胶与催化剂在100度左右即可起反应，在常温下不能常放
应用 主要做合成纤维的原料。短纤维可与棉花、羊毛、麻混纺，制成服装用纺织品或室内装饰用布；长丝可做服装用丝或工业用丝，如用于滤布、轮胎帘子线、降落伞、输送带、安全带等。薄膜可作片基，用于感光胶片、录音磁带。注射模塑件可做包装容器。
工程塑料大全.doc
工程塑料大全1. ABS塑料2. PS塑料3. PMMA塑料(有机玻璃)4. POM塑料5. PP塑料6. PE塑料7. PVC8. PA塑料(尼龙)9. PC塑料10. PPO塑料（MPPO）11. PSU塑料12. PTFE塑料(F4)13. ASA塑料14. PPS塑料15. ETFE塑料16. PFA塑料17. PAR塑料（U塑料）18. 酚醛塑料19. 氨基塑料20. 环氧树脂(EP)21. 有机硅塑料(IS)ABS塑料英文名称:Acrylonitrile Butadiene Styrene (丙烯腈-丁二烯-苯乙烯)比重:1.05克/立方厘米成型收缩率:0.4-0.7% 成型温度：200-240℃干燥条件：80-90℃2小时PS塑料英文名称:Polystyrene (聚苯乙烯)比重:1.05克/立方厘米成型收缩率:0.6-0.8% 成型温度：170-250℃干燥条件：---PMMA塑料(有机玻璃)英文名称:Polymethyl Methacrylate(聚丙烯酸甲脂)比重:1.18克/立方厘米成型收缩率:0.5-0.7% 成型温度：160-230℃干燥条件：70-90℃4小时POM塑料英文名称:Polyoxymethylene(Polyformaldehyde)(聚甲醛)比重:1.41-1.43克/立方厘米成型收缩率:1.2-3.0% 成型温度：170-200℃干燥条件：80-90℃2小时PP 塑料英文名称:Polypropylene(聚丙烯)比重:0.9-0.91克/立方厘米 成型收缩率:1.0-2.5% 成型温度：160-220℃ 干燥条件：---PE塑料英文名称:Polyethylene(聚乙烯)比重:0.94-0.96克/立方厘米成型收缩率:1.5-3.6% 成型温度：140-220℃干燥条件：---PVC英文名称:Poly(Vinyl Chloride)聚氯乙烯比重:1.38克/立方厘米成型收缩率:0.6-1.5% 成型温度：160-190℃干燥条件：---PA 塑料(尼龙) 英文名称:Polyamide (聚酰胺)比重:PA6-1.14克/立方厘米 PA66-1.15克/立方厘米 PA1010-1.05克/立方厘米 成型收缩率:PA6-0.8-2.5% PA66-1.5-2.2% 成型温度：220-300℃ 干燥条件：100-110℃ 12小时PC塑料英文名称:Polycarbonate (聚碳酸脂)比重:1.18-1.20克/立方厘米成型收缩率:0.5-0.8% 成型温度：230-320℃干燥条件：110-120℃8小时PPO塑料（MPPO）英文名称:poly(phenylene oxide)(聚苯醚)比重:1.07克/立方厘米成型收缩率:0.3-0.8% 成型温度：260-290℃干燥条件：130℃4小时医疗及电子零件。
常见高聚物的名称、重复结构单元、熔点与玻璃化转变温度
常见高聚物的名称、重复结构单元、熔点与玻璃化转变温度Names, Constitutional Repeating Units, Melting Points and Glass-transitionTemperatures of Common High Polymers序号(No.) 名称(Name)重复结构单元(Constitutional repeating unit)熔点T m/℃玻璃化转变温度T g/℃1 聚甲醛POM 182.5 -30.02 聚乙烯PE140.0,95.0 -125.0,-20.03 聚乙烯基甲醚150.0 -13.04 聚乙烯基乙醚- -42.05 乙烯丙烯共聚物，乙丙橡胶，- -60.06 聚乙烯醇PV A258.0 99.07 聚乙烯基咔唑PVK- 200.08 聚醋酸乙烯酯- 30.09 聚氟乙烯PVF200.0 -10 聚四氟乙烯(Teflon)PIEE327.0 130.011 聚偏二氟乙烯PVDF171.0 39.012 偏二氟乙烯与六氟丙烯共聚物(Viton)，- -55.013 聚氯乙烯(PVC)- 78.0-81.014 聚偏二氯乙烯PVDC210.0 -18.015 聚丙烯PP183.0,130.0 26.0,-35.016 聚丙烯酸PAA- 106.017 聚甲基丙烯酸甲酯，有机玻璃PMMA160.0 105.018 聚丙烯酸乙酯- -22.019 聚（α-腈基丙烯酸丁酯）- 85.020 聚丙烯酰胺PAM- 165.021 聚丙烯腈PAN317.0 85.022 聚异丁烯基橡胶IR1.5 -70.023 聚氯代丁二烯，氯丁橡胶43.0 -45.024 聚顺式-1,4-异戊二烯，天然橡胶NR36.0 ??-70.025 聚反式-1,4-异戊二烯，古塔橡胶74.0 -68.026 苯乙烯和丁二烯共聚物，丁苯橡胶SBR，，- -56.0尼龙PA-xy (x二胺C，y 二酸C数)27 聚己内酰胺，尼-6PA6223.0 -28 聚亚癸基甲酰胺，尼龙-11198.0 46.029 聚己二酰己二胺，尼龙-66267.0 45.030 聚癸二酰己二胺，尼龙-610165.0 50.031 聚亚壬基脲236.0 -32 聚间苯二甲酰间苯二胺390.0 -33 聚对苯二甲酸乙二酯PET270.0 69.034 聚碳酸酯PC267.0 150.035 聚环氧乙烷PEO66.2 -67.036 聚2,6-二甲基对苯醚338.0 -37 聚苯硫醚288.0 85.038 聚[双（甲基胺基）膦腈]- 14.039 聚[双（三氟242.0 -66.0代乙氧基）膦腈]40 聚二甲基硅氧烷，硅橡胶PDMS-29.0 -123.041 赛璐珞纤维素>270.0 -42 聚二苯醚砜230.0 -。
普通塑料的熔点
普通塑料的熔点
1、PP(聚丙烯)熔点温度为164℃---170℃2。
2.POM(聚甲醛)为热敏性塑胶,熔点为165℃。
3、PC(聚碳酸酯)215℃开始软化,225℃以上开始流动,260℃以下熔体粘度过高,制品易出现不足,成型温度一般在270℃---320℃之间选用。
4、PBT(聚对苯二甲酸丁二醇/酯),熔点为225℃---235℃
5、PA6(聚酰胺)俗称单六尼龙熔点为215℃---221℃
6、PA66(俗称双六尼龙),熔点为260℃---265℃
7、ABS塑胶是由丙烯晴-丁二烯-苯乙烯共聚物三种单体组分经接枝共聚而成的三元共聚物.成型温度一般在160℃以上
8、PMMA(聚甲基丙烯酸甲酯)俗称有机玻璃.玻璃化温度为105℃,熔融温度大于160℃,分解温度在270℃以上,干燥温度为70℃---80℃,干燥时间为3---4小时。
