液晶拼接屏原理

液晶拼接屏原理
液晶拼接屏原理是指将多个液晶显示屏组合在一起，形成一个较大的显示屏。

这种技术主要应用于大型广告牌、监控系统、视频墙等领域。

液晶拼接屏的原理是利用液晶显示屏的平面性和可重复性，将多个显示屏组合在一起，形成一个整体显示。

在液晶拼接屏中，每个显示屏都有自己的控制电路和信号输入端口，通过这些电路和端口，多个显示屏的信号可以通过拼接控制器进行整合，形成一个完整的图像。

液晶拼接屏的显示原理是利用液晶显示原理，即通过改变液晶分子的排列方向来控制光的透过和阻挡，从而达到显示的效果。

在液晶拼接屏中，每个液晶显示屏都由液晶分子和两个玻璃基板组成，其中液晶分子可以通过控制电压来改变排列方向，从而实现光的透过和阻挡。

液晶拼接屏的优点是可以实现高清晰度、无缝拼接、高亮度和低功耗等特点，同时还可以根据需要进行灵活组合和变化。

但是液晶拼接屏也存在一些缺点，如成本较高、重量较大、安装难度较大等问题。

- 1 -。

液晶拼接屏方案：液晶拼接屏是一种以液晶技术为基础的大屏幕显示设备，可以将多个液晶屏幕拼接在一起，形成一个更大、更高分辨率的显示屏。

液晶拼接屏广泛应用于会议室、指挥中心、展览馆等场所，为信息展示和大屏幕显示提供了理想的解决方案。

一、液晶拼接屏的特点液晶拼接屏具有以下几个特点：1. 高分辨率：通过将多个液晶显示屏拼接在一起，可以获得更高的分辨率和更细腻的图像显示效果。

2. 大屏幕尺寸：液晶拼接屏可根据需求选择不同尺寸的液晶屏幕，实现定制化的大屏幕显示方案。

3. 高亮度和对比度：液晶拼接屏采用高亮度背光源和优化的对比度，使得显示效果更加清晰明亮，即使在明亮的环境下也能有良好的可视性。

4. 高可靠性：液晶拼接屏采用工业级液晶屏幕，具有较长的使用寿命和高可靠性，适合长时间连续显示。

5. 多种拼接方式：液晶拼接屏可以实现横向、纵向、四分屏等多种拼接方式，适应不同场合的需求。

二、液晶拼接屏的应用领域1. 会议室：液晶拼接屏广泛应用于大型会议室，可以将与会人员的投影内容以清晰明亮的方式展示在大屏幕上，提升沟通效果和会议效率。

2. 大型展会：在展览馆和展示场所中，液晶拼接屏可以将多个屏幕拼接成一个大屏幕，展示产品信息、宣传片等内容，吸引观众的目光。

3. 指挥中心：液晶拼接屏可以配备在指挥中心，监控各种数据和信息，为决策提供重要依据，并能够实时显示各种视频源。

4. 广告牌：液晶拼接屏可以用于户外广告牌，将多个液晶屏幕拼接成一个大屏幕，展示更多内容，提升广告效果。

5. 教育机构：液晶拼接屏可以用于学校的电子教室，实现多媒体教学，为学生提供更好的学习体验。

三、的选择要素1. 分辨率：根据实际需要选择合适的分辨率，以达到最佳的图像显示效果。

2. 尺寸和拼接方式：根据使用场所和需求确定屏幕尺寸和拼接方式，以满足场所空间限制和显示需求。

3. 亮度和对比度：要根据使用环境的光照情况选择合适的亮度和对比度值，以确保图像在各种环境下都具有良好的可视性。

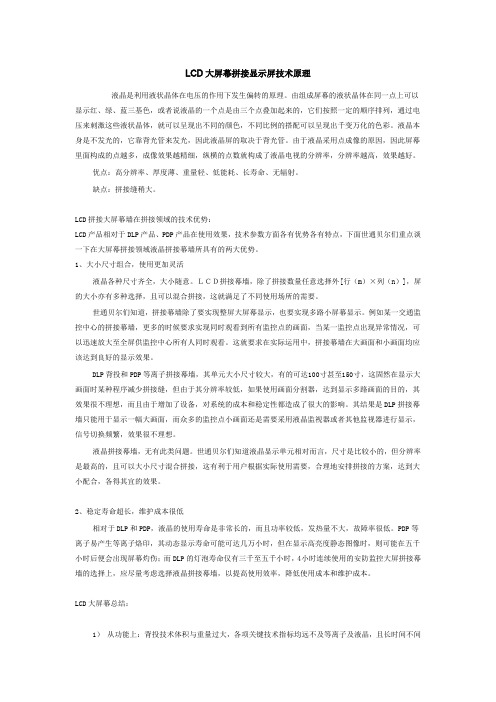

LCD大屏幕拼接显示屏技术原理液晶是利用液状晶体在电压的作用下发生偏转的原理。

由组成屏幕的液状晶体在同一点上可以显示红、绿、蓝三基色，或者说液晶的一个点是由三个点叠加起来的，它们按照一定的顺序排列，通过电压来刺激这些液状晶体，就可以呈现出不同的颜色，不同比例的搭配可以呈现出千变万化的色彩。

液晶本身是不发光的，它靠背光管来发光，因此液晶屏的取决于背光管。

由于液晶采用点成像的原因，因此屏幕里面构成的点越多，成像效果越精细，纵横的点数就构成了液晶电视的分辨率，分辨率越高，效果越好。

优点：高分辨率、厚度薄、重量轻、低能耗、长寿命、无辐射。

缺点：拼接缝稍大。

LCD拼接大屏幕墙在拼接领域的技术优势：LCD产品相对于DLP产品、PDP产品在使用效果，技术参数方面各有优势各有特点，下面世通贝尔们重点谈一下在大屏幕拼接领域液晶拼接幕墙所具有的两大优势。

1、大小尺寸组合，使用更加灵活液晶各种尺寸齐全，大小随意。

ＬＣＤ拼接幕墙，除了拼接数量任意选择外[行（m）×列（n）]，屏的大小亦有多种选择，且可以混合拼接，这就满足了不同使用场所的需要。

世通贝尔们知道，拼接幕墙除了要实现整屏大屏幕显示，也要实现多路小屏幕显示。

例如某一交通监控中心的拼接幕墙，更多的时候要求实现同时观看到所有监控点的画面，当某一监控点出现异常情况，可以迅速放大至全屏供监控中心所有人同时观看。

这就要求在实际运用中，拼接幕墙在大画面和小画面均应该达到良好的显示效果。

DLP背投和PDP等离子拼接幕墙，其单元大小尺寸较大，有的可达100寸甚至150寸，这固然在显示大画面时某种程序减少拼接缝，但由于其分辨率较低，如果使用画面分割器，达到显示多路画面的目的，其效果很不理想，而且由于增加了设备，对系统的成本和稳定性都造成了很大的影响。

其结果是DLP拼接幕墙只能用于显示一幅大画面，而众多的监控点小画面还是需要采用液晶监视器或者其他监视器进行显示，信号切换频繁，效果很不理想。

lcd拼接大屏刷新速率原理1.引言1.1 概述LCD拼接大屏是一种将多个LCD显示屏以特定的方式组合在一起形成一个大屏显示系统的技术。

它能够提供更大的显示面积和观看体验，因此在各种场合得到了广泛应用，如会议室、指挥中心、广告牌等。

LCD（Liquid Crystal Display），即液晶显示屏，是一种利用液晶材料的光学特性来显示图像的平面面板。

LCD拼接大屏通过将多个LCD显示屏以特定的方式连接在一起，形成一个无缝的显示画面。

这种组合方式可以实现高分辨率、高亮度和高对比度的显示效果，从而为用户提供更加清晰、真实的视觉体验。

刷新速率是指显示屏每秒刷新图像的次数，通常以赫兹（Hz）来表示。

对于LCD拼接大屏，刷新速率的选择和应用场景息息相关。

刷新速率越高，显示屏的画面更新得越快，可以更好地呈现快速运动的图像，避免产生画面模糊、残影的现象。

因此，在一些需要呈现动态内容的场合，如体育比赛、电子游戏等，要求显示屏具备较高的刷新速率。

然而，高刷新速率也会带来一些问题。

首先，高刷新速率会消耗更多的带宽和计算资源，要求显示系统的性能和处理能力更强。

此外，高刷新速率对于人眼的视觉健康也存在一定挑战，长时间观看高刷新速率的画面可能会引发眼部疲劳和不适。

因此，在选择LCD拼接大屏的刷新速率时，需要根据具体的应用场景和需求进行权衡和选择。

在一些静态显示场合，如展览、商场导视等，较低的刷新速率已经可以满足需求。

而在需要呈现动态内容的场合，则需要选择较高的刷新速率。

综合考虑各种因素，找到一个适合特定场景的平衡点是非常重要的。

随着科技的不断进步和发展，LCD拼接大屏的刷新速率仍然有着进一步提升的潜力。

未来，随着显示技术的不断创新，我们有理由期待LCD拼接大屏能够在刷新速率、显示效果等方面实现更大的突破，为用户带来更加优质的视觉体验。

1.2 文章结构文章结构部分的内容可以包括以下内容：文章结构部分的内容旨在向读者介绍本文的整体结构和各个部分的主要内容。

液晶拼接屏技术方案引言液晶拼接屏技术已经成为大型展览、会议中心、监控室等场合中常见的显示设备。

液晶拼接屏通过将多个液晶显示屏无缝拼接在一起，实现了更大尺寸的显示效果。

本文将介绍液晶拼接屏的技术方案，并分析其应用场景和优势。

液晶拼接屏的工作原理液晶拼接屏的工作原理基于液晶显示技术。

每个液晶显示屏都由多个液晶单元组成，每个液晶单元通过控制液晶分子的排列方式来控制光的透过程度。

通过分别控制每个液晶单元的透光程度，可以实现不同的显示效果。

在液晶拼接屏中，多个液晶显示屏连接在一起，并通过硬件设备进行拼接。

液晶拼接屏一般采用超窄边框设计，使得多个显示屏拼接在一起后，边框的宽度几乎不可见，从而呈现出更大尺寸的显示效果。

液晶拼接屏的应用场景液晶拼接屏广泛应用于以下场景：1. 大型展览在大型展览中，液晶拼接屏可以用于展示公司产品、宣传资料、活动信息等。

其高分辨率、清晰度和色彩表现力使得展览内容更加生动、吸引人。

2. 会议中心会议中心中常常需要在大屏幕上同时显示多个信息，如演讲稿、会议议程、参会人员名单等。

使用液晶拼接屏可以实现多窗口显示，方便与会人员查看所需信息。

3. 监控室液晶拼接屏可以用于设置监控室中的监控大屏。

通过将多个屏幕拼接在一起，可以将监控画面同时显示在一个大屏幕上，提高监控效率和可视化能力。

4. 广告展示商业广告可以通过液晶拼接屏来展示。

由于其大尺寸、高分辨率和高亮度，液晶拼接屏能够吸引更多的目光，提升广告宣传效果。

液晶拼接屏技术的优势液晶拼接屏技术相比于传统的大屏幕显示技术具有以下优势：1. 无缝拼接液晶拼接屏通过超窄边框设计，可以实现多个显示屏的无缝拼接。

这意味着多个屏幕拼接在一起后，边框的宽度几乎不可见，呈现出更大尺寸的显示效果。

同时，无缝拼接也确保了显示内容的连续性，不会因为边框的存在而受到干扰。

2. 高分辨率和色彩表现力液晶拼接屏通常具有较高的分辨率和色彩表现力。

这意味着显示的图像更加清晰、细腻，色彩更加鲜艳、真实，可以提供更好的视觉体验。

355寸液晶拼接屏技术方案液晶拼接屏是一种将多个液晶显示屏组合成一个大尺寸屏幕的技术。

在商业广告、展览、会议室等场所，液晶拼接屏被广泛应用。

本文将介绍三种适用于55寸液晶拼接屏的技术方案。

一、无缝拼接技术方案无缝拼接技术方案通过优化液晶屏的边框设计以及拼接技术，实现多个液晶屏之间的无缝拼接。

该技术方案具有以下特点：1.超窄边框设计：采用超窄边框设计，使得多个液晶屏拼接后的边缘连接处看起来几乎无缝。

2.高精度拼接：通过精确的显示坐标校正、色彩校正等算法，实现液晶屏之间的拼接对齐，保证显示效果的一致性。

3.智能拼接管理系统：配备智能拼接管理系统，可以自动检测和校正拼接屏幕的位置和亮度等参数，减少人工干预。

二、高分辨率技术方案高分辨率技术方案通过改进液晶显示屏的像素密度和分辨率，提高了显示效果的细腻度和清晰度。

该技术方案具有以下特点：1.高密度像素：采用高密度像素设计，提高每英寸的像素数，使得显示内容更加清晰锐利，细节表现更加精细。

2.全高清分辨率：支持全高清分辨率，如1920x1080像素等，以满足对高分辨率显示的需求。

3.动态调节亮度：配备动态调节亮度技术，根据环境光照和显示内容进行自动调节，提供更加清晰明亮的画面。

三、多屏联动技术方案多屏联动技术方案通过将多个液晶显示屏进行联动，实现统一的显示效果和操作控制。

该技术方案具有以下特点：1.信号同步：多个液晶屏之间可以通过信号同步技术进行联动，实现内容的同步播放和操作的一致性。

2.画面分割：支持将一个大屏幕拆分成多个小屏幕显示不同的内容，满足多种展示需求。

3.统一控制：通过中央控制系统统一管理和控制多个液晶显示屏，方便操作和维护。

在选择液晶拼接屏技术方案时，需要综合考虑使用环境和需求，选择适合的方案。

无缝拼接技术方案适用于需要无缝展示的场景，高分辨率技术方案适用于对显示效果要求高的场景，多屏联动技术方案适用于需要统一管理和控制多个液晶显示屏的场景。

tft 液晶屏原理
TFT液晶屏原理是指通过透射与反射光的方式，通过象素点的排列组合，来显示图像和文字等信息的一种技术。

下面将详细介绍TFT液晶屏的工作原理。

TFT液晶屏是由多个TFT(薄膜晶体管)和液晶单元组成的。

TFT是一种特殊的半导体器件，它负责控制每个像素点的亮度和色彩。

液晶单元则是一层液晶分子，负责与TFT配合，使得像素能够显示出正确的颜色。

TFT液晶屏的原理是利用透射光和反射光的构成，通过不同颜色的液晶分子来产生色彩。

当液晶分子受到电场的作用时，它们的排列方式会发生改变。

不同排列方式的液晶分子对光的透过程度也不同，从而形成了不同的亮度和色彩。

在TFT液晶屏中，每个像素点都有一个TFT作为控制器。

当我们需要显示某种颜色时，TFT会给对应像素点的液晶分子施加电场，使其排列成相应的方式。

这样，当有光通过时，经过液晶分子的调整后，能够产生我们想要的颜色。

同时，当没有光通过时，液晶分子的排列也能使得像素点呈现黑色。

需要注意的是，TFT液晶屏是无源显示技术，它需要外部的光源照射才能显示图像。

因此，在TFT液晶屏中，背光源非常重要。

背光源常用的有冷阴极荧光灯和LED等，它们的光线经过滤光片后照射到液晶屏上，使得像素点能够显示出明亮的图像。

综上所述，TFT液晶屏通过控制液晶分子的电场来实现像素点的排列和颜色的显示。

这种技术具有显示效果好、反应速度快等优点，因此在很多电子产品中被广泛应用。

一、TFT LCD液晶显示工作原理二、LED背光显示技术原理及优势三、LCD大屏幕拼接墙技术优势四、显示系统解决方案综述五、液晶拼接系统安装说明六、60寸LED背光拼接墙特征七、结束语一、TFT LCD液晶显示工作原理⏹什么叫TFT LCD：TFT(Thin Film Transistor)LCD即薄膜场效应晶体管LCD，是有源矩阵类型液晶显示器(AM-LCD)中的一种。

通常液晶显示器需要电压控制来产生灰阶.而利用薄膜晶体管来产生电压,以控制液晶转向的显示器,就叫TFT LCD。

⏹什么叫灰阶：通常来说，液晶屏幕上人们肉眼所见的一个点，即一个像素，它是由红、绿、蓝（RGB）三个子像素组成的。

每一个子像素，其背后的光源都可以显现出不同的亮度级别。

而灰阶代表了由最暗到最亮之间不同亮度的层次级别。

这中间层级越多，所能够呈现的画面效果也就越细腻。

⏹什么叫NW和NB：所谓的NW(Normally white),是指当我们对液晶面板不施加电压时,我们所看到的面板是透光的画面,也就是亮的画面,所以才叫做normally white.而反过来,当我们对液晶面板不施加电压时,如果面板无法透光,看起来是黑色的话,就称之为NB(Normally black)。

TFT LCD液晶显示工作原理：从TFT-LCD的切面结构图（图四）可以看到LCD是由二层玻璃基板夹住液晶组成的，形成一个平行板电容器，通过嵌入在下玻璃基板上的TFT对这个电容器和内置的存储电容充电，维持每幅图像所需要的电压直到下一幅画面更新。

液晶的彩色都是透明的必须给LCD衬以白色的背光板上才能将五颜六色表达出来，而要使白色的背光板有反射就需要在四周加上白色灯光。

因此在TFT-LCD的底部都组合了灯具，如CCFL或LED。

TFT-LCD需要背光，由于LCD面板本身并不发光，因此需要背光，液晶显示器就必须加上一个背光板, 来提供一个高亮度，而且亮度分布均匀的光源。

液晶屏拼接的技术原理浅谈液晶屏拼接应用本文主要是关于液晶屏拼接的相关介绍，并着重对液晶屏拼接的工作原理及其应用进行了详尽的阐述。

液晶屏拼接液晶拼接根据不同使用需求，实现画面分割单屏显示或多屏显示的百变大屏功能：单屏分割显示、单屏单独显示、任意组合显示、全屏液晶拼接、双重拼接液晶拼接屏、竖屏显示，图像边框可选补偿或遮盖，支持数字信号的漫游、缩放拉伸、跨屏显示，各种显示预案的设置和运行，全高清信号实时处理。

液晶拼接既能单独作为显示器使用，又可以拼接成超大屏幕使用。

根据不同使用需求，实现画面分割单屏显示或多屏显示的百变大屏功能：单屏分割显示、单屏单独显示、任意组合显示、全屏液晶拼接、双重拼接液晶拼接屏、竖屏显示，图像边框可选补偿或遮盖，支持数字信号的漫游、缩放拉伸、跨屏显示，各种显示预案的设置和运行，全高清信号实时处理。

液晶拼接是完整的成品，即挂即用，安装就像搭积木一样简单，单个或多个液晶拼接的使用及安装都非常简单。

液晶拼接四周边缘仅有6.7mm的宽度，表面还带钢化玻璃保护层、内置智能温控报警电路及特有的“快散”散热系统。

应有尽有，不仅适应数字信号输入，对模拟信号的支持也非常独到，另外液晶拼接信号接口多，利用液晶拼接技术实现了模拟信号与数字信号可以同时接入。

液晶拼接系列产品用独有的以及世界最前沿的数字处理技术，让用户真正体验全高清大屏幕效果。

液晶屏拼接的优势1、液晶拼接屏，寿命长，维护成本低。

液晶是使用寿命最长的显示设备，其本身寿命非常长，即使是寿命最短的背光源部分，也高达50000个小时以上，而且即使使用了超过这样长的时间，也只会对其亮度造成影响，只需更换背光灯管，便可恢复原来亮丽的色彩。

这与背投是有本质的区别的，液晶背光源寿命是背投灯泡的十倍；与投影的最大区别在于，液晶拼接技术更加成熟，节电明显，其优劣不言而明。

2、液晶拼接屏可视角度大。

对于早期的液晶产品而言，可视角度曾经是制约液晶的一个大问题，但随着液晶技术的不断进步，已经完全解决了这个问题。
