下载文档原格式

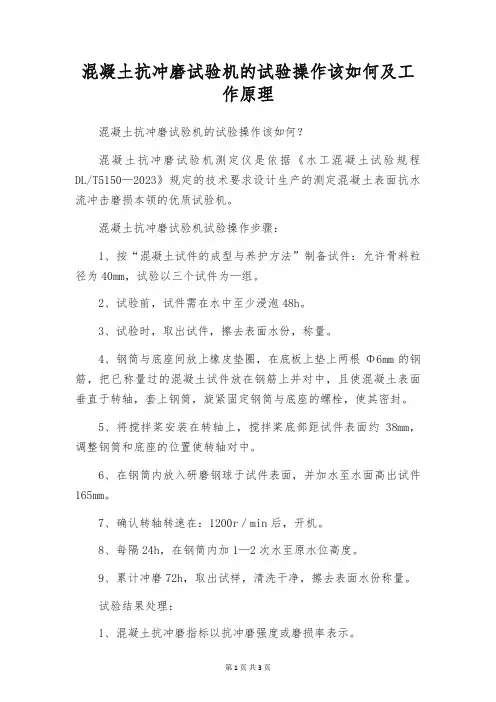

混凝土抗冲磨试验机的试验操作该如何及工作原理混凝土抗冲磨试验机的试验操作该如何？混凝土抗冲磨试验机测定仪是依据《水工混凝土试验规程DL/T5150—2023》规定的技术要求设计生产的测定混凝土表面抗水流冲击磨损本领的优质试验机。
混凝土抗冲磨试验机试验操作步骤：1、按“混凝土试件的成型与养护方法”制备试件：允许骨料粒径为40mm，试验以三个试件为—组。
2、试验前，试件需在水中至少浸泡48h。
3、试验时，取出试件，擦去表面水份，称量。
4、钢筒与底座间放上橡皮垫圈，在底板上垫上两根Φ6mm的钢筋，把已称量过的混凝土试件放在钢筋上并对中，且使混凝土表面垂直于转轴，套上钢筒，旋紧固定钢筒与底座的螺栓，使其密封。
5、将搅拌桨安装在转轴上，搅拌桨底部距试件表面约38mm，调整钢筒和底座的位置使转轴对中。
6、在钢筒内放入研磨钢球于试件表面，并加水至水面高出试件165mm。
7、确认转轴转速在：1200r／min后，开机。
8、每隔24h，在钢筒内加1—2次水至原水位高度。
9、累计冲磨72h，取出试样，清洗干净，擦去表面水份称量。
试验结果处理：1、混凝土抗冲磨指标以抗冲磨强度或磨损率表示。
1）抗冲磨强度按式计算：式中：∫a=式中：∫a——抗冲磨强度，即单位面积上被磨损单位质量所需的时间，h/（kg／m2）T——试验累计时间：h：A——试件受冲磨面积m2△M——经T时段冲磨后，试件损失的累计质量Kg。
2）磨损率按式计算：式中：L——磨损率，％；Mo——试验前试件质量，Kg；MT——试验后试件质量，Kg。
2、以一组三个试件测值的平均值作为试验结果，如单个测值与平均值的差值超过15％时，则此值应剔除，以余下两个测值的平均值作为试验结果，若一组中可用的测值少于两个，则该组试验应重做。
结构原理本机器是由机架、电磁调速电机、滑轮工作台、试验容器、水流搅拌器、试样成型筒等构成。
在电机工作情况下，通过电磁调速电机带动装有搅拌器的主轴旋转、搅拌器安装在试样容器中，试样表面放置不同规格的滚动钢球，搅拌器局部浸入水中；依照1200r/min的速度旋转搅动钢球，对试样产生摩擦磨损，以达到验证混凝土表面抗磨损的本领的目的。
76 第２９卷 第6期中国建材科技2020年12月 0 前言助磨剂是在水泥粉磨时加入水泥磨中起助磨作用的一种水泥外加剂，能够显著提高粉磨效率，降低单位水泥能耗。
目前，水泥厂对助磨剂的需求不仅是提高水泥粉磨效率，而且更注重助磨剂对水泥强度增强的效果。
在目前的助磨剂配比中，主要使用三乙醇胺、二乙醇单异丙醇胺、三异丙醇胺醇胺等醇胺类材料来提高水泥的强度。
随着对水泥早期及后期强度的要求提高，醇胺类材料的掺量也不断提高，已接近醇胺类材料最佳使用范围的上限，同时醇胺类材料的成本较高，直接导致助磨剂的成本变高。
使用具有提早强效果的硫氰酸钠和能够对醇胺类产生激发作用的醇酯混合物作为替代材料，能够有效解决上述问题，提高助磨剂的增强效果[1-4]。
1 试验1.1 原材料硅酸盐水泥熟料、矿渣、炉渣和石膏均取自枣庄中联水泥有限公司。
熟料的化学组成如表1所示。
石膏为天然二水石膏（CaSO 4·2H 2O ），结晶水15.64%，SO 3含量44%。
表1 水泥熟料的化学组成化学成本烧失量SiO 2Al 2O 3Fe 2O 3CaO MgO K 2O 含量/%0.3523.51 6.02 3.6462.492.430.57所用三乙醇胺（TEA ，浓度85%）工业级，福建特威；二乙醇单异丙醇胺（DEIPA ，浓度85%）工业级，福建特威；醇酯混合物（PP ，浓度70%）工业级，中科方华；硫氰酸钠（浓度55%）工业级，泰山金塔。
一种增强型水泥助磨剂试验研究Experimental study on an enhanced cement grinding aid 曹虎 李海燕 艾春珲 陈梦龙 刘金鑫 宋刘平 刘鹏（山东中岩建材科技有限公司，山东 枣庄 277110）摘要：通过在助磨剂配比中加入硫氰酸钠和醇酯混合物，与采用三乙醇胺、二乙醇单异丙醇胺为主要原材料制备的助磨剂进行对比，分析水泥3d 、28d 抗压强度增强值，结果表明，硫氰酸钠掺量在12%时水泥3d 强度有明显提高，醇酯混合物替代50%三乙醇胺时对水泥28d 强度有较好的激发作用。
水泥助磨剂试验方案
一、引言
水泥助磨剂是一种有效的强化材料，它能够改善水泥的性能，提高水
泥的硬度、强度、耐久性，还能够增加水泥的耐磨性，是水泥加工的重要
辅助材料。
本试验方案结合相关理论和实际，对水泥助磨剂进行综合评估，主要包括水泥浆料性能、水泥砂浆物理力学性能、水泥砂浆的耐久性等方
面的评价，以便为水泥助磨剂的选择提供理论依据。
二、实验设备和实验条件
1.实验设备
选择带有环境温度控制系统的立式干燥箱、电子天平、细粒度仪，等
检测仪器为主，以满足水泥助磨剂测试实验要求；
2.实验条件
室温25℃，湿度50%，压强93.3KPa，稳定放置。
三、实验内容
1.检验水泥助磨剂的化学成分及细度：测定水泥助磨剂的细度，检测
各种水泥助磨剂元素组成；
2.水泥浆料性能测试：含水量、实际比表面积、坍度、粒度组成等性
能指标。
3.水泥砂浆物理力学性能测试：压实度、抗折强度、抗压强度、延性
等指标测试；
4.水泥砂浆耐久性测试：抗碳化性能测试、耐冻融性能测试、冲击韧性等。
四、实验步骤
1.样品准备：取相应水泥助磨剂100g，放入烘箱进行烘干，烘干时间为2h；
2.检测细度：用细粒度仪，测定水泥。
化验室试验小磨安全技术操作规程(标准版)The prerequisite for vigorously developing our productivity is that we must be responsible for the safety of our company and our own lives.（安全管理）单位：___________________姓名：___________________日期：___________________化验室试验小磨安全技术操作规程(标准版)导语：建立和健全我们的现代企业制度，是指引我们生产劳动的方向。
而大力发展我们生产力的前提，是我们必须对我们企业和我们自己的生命安全负责。
可用于实体印刷或电子存档（使用前请详细阅读条款）。
一、操作步骤1.破碎好的熟料、石膏按四分法取出样品，秤取熟料5000克，石膏30克，倒入小磨中，打好磨门。
2.开启磨机，经时间控制仪控制粉磨时间，磨机停后，把磨门换成磨筛，再次开启磨机3分钟，停磨。
3.粉磨好的成品，用0.9mm方孔筛筛后，编号放入存样桶。
4.清理好现场卫生。
二、注意事项1.所取熟料样品经破碎机至物料粒度小于7mm，破碎后熟料要混合均匀。
2.所取天然二水石膏样品经破碎机至物料小于7mm，破碎后要混合均匀3.粉磨时间根据熟料各矿物含量及外观质量凭经验确定。
4.研磨体参考级配如下：研磨体总重100kg，其中：钢球Ф70mm：13kg钢球Ф60mm20kg钢球Ф50mm18kg钢球Ф40mm11kg钢锻Ф25mm×30mm40kg5.要定期对电机轴承进行润滑，并做好记录。
XX设计有限公司Your Name Design Co., Ltd.。
物理检验部分化学分析部分Ⅰ序号设备名称型号规格单位数量1箱式电阻炉SX2-4-10台1 2箱式电阻炉SX2-5-12台1 3小电炉1000W台5 4电热鼓风干燥箱101－2-S台2 5电热恒温水浴锅双列六孔台1 6磁力加热搅拌器79-1台2 7火焰光度计6410A套1 8fCaO快速测定仪FC-2004台1 9钙铁煤分析仪DM1010型台1 10电热蒸馏水器10升/时台2 11酸度计PHS-3C台1 12电子天平FA2004200g/0.1mg台2 13离子交换纯水器70型台2 14托盘扭力天平TN-100B台2 15通风柜TF-15台2 16中央实验台SYT-3015套1 17酒精灯250ml只2 18酒精喷灯座式只2 19玛瑙研钵φ110mm φ70mm只各2 20瓷研钵φ130mm φ100mm只各2 21铂蒸发皿60ml只122瓷蒸发皿φ150mm φ100mmφ75mm只各1023铂坩锅(连盖)30ml只4 24银坩锅(连盖)30ml只5 25镍坩锅(连盖)30ml只5 26瓷坩锅(连盖)20ml15ml只各10 27坩锅钳(嘴端镶铂)610mm250mm把各128长柄坩锅钳610mm把4 29短柄坩锅钳250mm把630玻璃量筒10、25、50、250、500、1000ml只各3 100ml只1031烧杯800ml只8100、150、600ml只各30250、300、400、500ml只各20 32三角烧瓶250、500ml只各10 33洗瓶（磨砂盖）250、500、1000ml只各1034小口试剂瓶（磨砂塞）250、500、1000、2500ml只各1035蒸馏水瓶（下具活塞）10000、20000ml只各10 36棕色小口试剂瓶（磨砂塞）250、1000、2500m只各6 37大口试剂瓶（磨砂塞）60ml只150125、500ml只各3038标本瓶φ60×120、φ75×150mm只各2039称量瓶（磨砂塞）φ40×25mm只2040容量瓶（具玻塞）100、250、500、1000ml只各1541滴瓶30ml只15化学试剂及其它。
水泥生产企业化验室仪器设备清单(化学分析部分Ⅰ)
水泥生产企业化验室仪器设备清单(化学分析部分Ⅱ)
煤粉粒度 (细度)在线测定仪
一、国内外情况
由于国外粉沫冶金工业的迅速发展，煤粉粒度(细度)的在线测量显得特别重要。
德国、日本和美国等工业发达国家最近几年已有机械式、红外线、激光等细度测定仪出现，但在线分析却很困难。
燃煤电厂无论是中储式制粉系统还是直吹式制粉系统，煤粉细度对燃烧的经济、安全和磨煤机的电耗均有较大的影响，故对在线分析煤粉细度很有必要。
在俄罗斯、乌克兰已有在线激光煤粉细度分析仪出现。
我们现在介绍的是采用微波法在线测量煤粉粒度分析仪。
该仪器的误差小于0.8%，具有数字显示、定时打印等功能。
二、工作原理
采用微波相角反射扫描原理测定5Oμm以上煤粉粒径，每隔lOμm记录煤粉的个数，最后换算到R9O所占的百分数。
三、仪器的安装地点
仪器采用等速采样。
中储式制粉系统安装在旋风分离器下落粉管上，直吹式制粉系统安装在输粉管道上。
四、仪器采样及测量系统全部自动控制，维护工作量小。

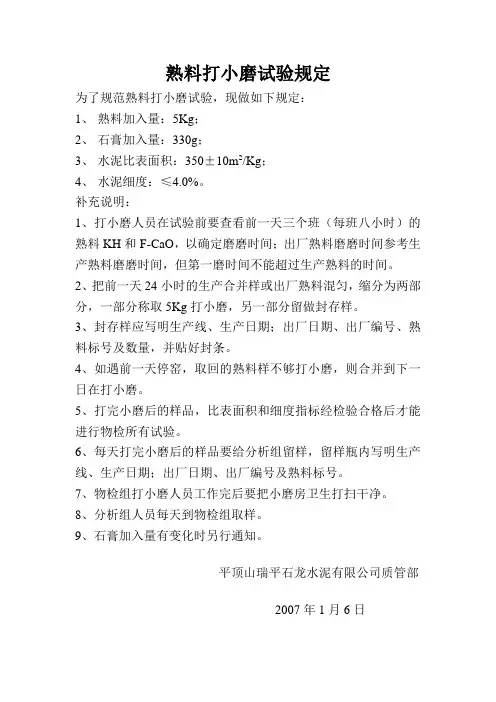

熟料打小磨试验规定
为了规范熟料打小磨试验，现做如下规定：
1、熟料加入量：5Kg；
2、石膏加入量：330g；
3、水泥比表面积：350±10m2/Kg；
4、水泥细度：≤4.0%。
补充说明：
1、打小磨人员在试验前要查看前一天三个班（每班八小时）的熟料KH和F-CaO，以确定磨磨时间；出厂熟料磨磨时间参考生产熟料磨磨时间，但第一磨时间不能超过生产熟料的时间。
2、把前一天24小时的生产合并样或出厂熟料混匀，缩分为两部分，一部分称取5Kg打小磨，另一部分留做封存样。
3、封存样应写明生产线、生产日期；出厂日期、出厂编号、熟料标号及数量，并贴好封条。
4、如遇前一天停窑，取回的熟料样不够打小磨，则合并到下一日在打小磨。
5、打完小磨后的样品，比表面积和细度指标经检验合格后才能进行物检所有试验。
6、每天打完小磨后的样品要给分析组留样，留样瓶内写明生产线、生产日期；出厂日期、出厂编号及熟料标号。
7、物检组打小磨人员工作完后要把小磨房卫生打扫干净。
8、分析组人员每天到物检组取样。
9、石膏加入量有变化时另行通知。
平顶山瑞平石龙水泥有限公司质管部
2007年1月6日。

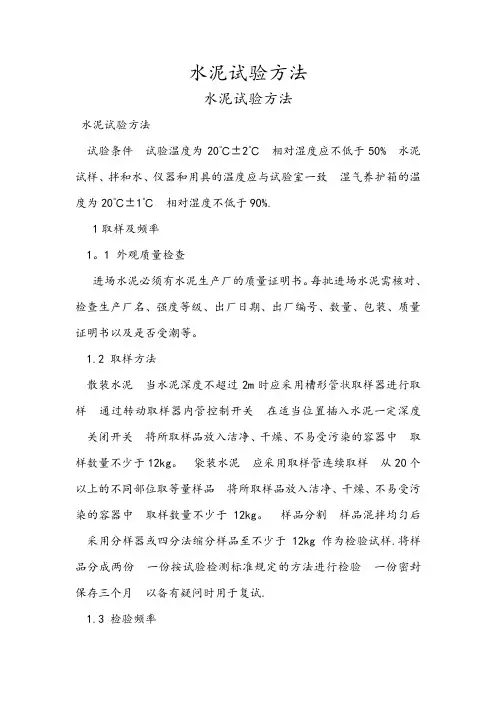

水泥试验方法水泥试验方法水泥试验方法试验条件试验温度为20℃±2℃相对湿度应不低于50%水泥试样、拌和水、仪器和用具的温度应与试验室一致湿气养护箱的温度为20℃±1℃相对湿度不低于90%.1取样及频率1。
1 外观质量检查进场水泥必须有水泥生产厂的质量证明书。
每批进场水泥需核对、检查生产厂名、强度等级、出厂日期、出厂编号、数量、包装、质量证明书以及是否受潮等。
1.2 取样方法散装水泥当水泥深度不超过2m时应采用槽形管状取样器进行取样通过转动取样器内管控制开关在适当位置插入水泥一定深度关闭开关将所取样品放入洁净、干燥、不易受污染的容器中取样数量不少于12kg。
袋装水泥应采用取样管连续取样从20个以上的不同部位取等量样品将所取样品放入洁净、干燥、不易受污染的容器中取样数量不少于12kg。
样品分割样品混拌均匀后采用分样器或四分法缩分样品至不少于12kg作为检验试样.将样品分成两份一份按试验检测标准规定的方法进行检验一份密封保存三个月以备有疑问时用于复试.1.3 检验频率每批散装水泥不大于500t或袋装水泥不大于200t的同厂家、同品种、同批号、同出厂日期的水泥为一验收批。
2 水泥标准稠度用水量测定2.1准备工作维卡仪的金属棒能自由滑动，调整至试杆接触玻璃板时指针对准零点，搅拌机运行正常。
2。
2 水泥净浆的拌制用水泥净浆搅拌机搅拌锅和搅拌叶先用湿布擦过将拌和水倒入搅拌锅内然后在5s-10s内小必将称好的500g水泥加入水中防止水和水泥溅出拌和时先将锅放在搅拌机的锅座上升至搅拌位置启动搅拌机低速搅拌120s停15s同时将叶片和锅壁上的水泥刮入锅中间接着高速搅拌120s停机.2.3 标准稠度用水量的测定步骤拌和结束后立即将拌好的水泥净浆装入已置于玻璃底板上的试模中用小刀插捣轻轻振动数次刮去多余的净浆抹平后迅速将试模和底板移到维卡仪上并将其中心定在试杆下降低试杆直至与水泥净浆表面接触拧紧螺丝1s-2s后突然放松使试杆垂直自由地沉入水泥净浆中。
水泥厂化验室检验仪器设备一览表化验室检验仪器设备清单R-HY-Y26序号检验项目（参数）仪器设备名称仪器设备编号规格/型号主要技术指标制造单位购置日期使用地点备注1 样品制备鄂式破碎机01 PE60×1001KW/712×350×460mm3无锡建仪仪器机械有限公司2010.1制样室2 样品制备密封式化验制样粉碎机02 GJ100—1南昌通用化验制样机厂2010.1制样室3 样品制备统一试验磨03 SM-50048转/分无锡建仪仪器机械有限公司2010.1制样室4 试样灼烧箱式电阻炉04 SX2-4-10 4KW最高温度1000O C上海实验电炉厂2010.1控制室5 水份测定电热鼓风恒温干燥箱05 101A—2功率3KW,额定温度300℃上海实验电炉厂2010.1控制室6 物料水份烘干红外线干燥箱06 GJ—1500w/410×280×470mm 上虞市道墟星峰仪器厂2010.1控制室7 比面积测定电动勃氏透气比表面仪07 DBT—127460×220×170mm无锡建仪仪器机械有限公司2010.1控制室序号检验项目（参数）仪器设备名称仪器设备编号规格/型号主要技术指标制造单位购置日期使用地点备注8 f-CaO测定水泥游离氧化钙测定仪08 FC—560℃/分 450W北京富瑞辰电子机械有限公司2010.1控制室9 水泥SO3测定磁力搅拌器09 CJJ78—1金坛市环保仪器厂2010.1控制室10 水泥细度检验水泥细度负压筛析仪10 FSY—150D筛析范围1mm—0.030mm绍兴县陶堰新兴仪器厂2010.2控制室11水泥CaO、Fe2O3测定X荧光钙铁仪11 KL3000CaO%≤0.25%，Fe2O3%≤0.15%上海凯仁电子仪器有限公司2010.1控制室12 CaO、Fe2O3制样手动压片机12 SKL—10.5T上海凯仁电子仪器有限公司2010.1控制室13 试样精确称量电子分析天平13 FA1004N100g/0.1mg上海菁海仪器有限公司2010.4控制室14 试样精确称量电子分析天平14 JY型510g/0.01g上海衡平仪器仪表厂2010.2控制室15 试样精确称量电子分析天平15 JA2003N200g/1mg上海精密科学仪器有限公司2010.1物理室16 试样精确称量电子分析天平16 YP2102210g/0.01g上海光正医疗仪器有限公司2010.1物理室17 试样精确称量电子分析天平17 JM0.1g余姚市纪铭称重校验设备有限公司2010.1物理室序号检验项目（参数）仪器设备名称仪器设备编号规格/型号主要技术指标制造单位购置日期使用地点备注18 比面积测定全自动比表面积仪18 FBT—9测量精度≤1%北京富瑞辰电子机械工贸有限公司2010.1物理室19制作水泥抗折试块水泥胶砂试模19 40×40×160型试模净重6-6.5kg无锡建仪仪器机械有限公司2010.1物理室20 水泥细度检验水泥细度负压筛析仪20 FSY—150D筛析范围1mm—0.030mm绍兴县陶堰新兴仪器厂2010.2物理室21 胶砂成型水泥胶砂振实台21 ZS—1560转/分无锡建仪仪器机械有限公司2010.2物理室22 净浆搅拌水泥净浆搅拌机22 NJ-160A外形472×280×466㎜无锡建仪仪器机械有限公司2010.1物理室23 胶砂搅拌水泥胶砂搅拌机23 JJ-50.55/0.37 KW无锡建仪仪器机械有限公司2010.1物理室24用水量及凝结时间测定净浆标准稠度及凝结时间测定仪24 滑动部分总质量300±1g无锡建仪仪器机械有限公司2010.1物理室25 调节湿度加湿器25 22W 广东美的环境电器制造有限公司2010.1 物理室26 流动度测定水泥胶砂流动度测定仪26 NLD—3落距10mm 振动次数25无锡建仪仪器机械有限公司2010.1物理室27 抗折强度电动抗折试验机27 DKZ—5000相对误差＜±1%无锡建仪仪器机械有限公司2010.1物理室序号检验项目（参数）仪器设备名称仪器设备编号规格/型号主要技术指标制造单位购置日期使用地点备注28 抗压强度压力试验机28 TYE—300300KN无锡建仪仪器机械有限公司2010.2物理室29 安定性测定雷氏夹测定仪29 LD—50测量范围±25㎜无锡建仪仪器机械有限公司2010.1物理室30 安定性测定沸煮箱30 FZ—31A4KW/220V无锡建仪仪器机械有限公司2010.1物理室31 水泥试体养护水泥快速养护箱31 SY—84温度20±1 O C 湿度≥95%无锡建仪仪器机械有限公司2010.1物理室32 试体养护恒温恒湿养护箱32 HBY—40A温度20±1 O C 湿度≥95%无锡建仪仪器机械有限公司2010.1物理室33 调节室温空调(3台）33 KFR—72LA—N2珠海格力电器股份有限公司2010.1物理室34 试样精确称量电子分析天平34 AL204/010.1/1mg上海梅特勒-托利多仪器有限公司2010.1分析室35 试样精确称量电子分析天平35 YP300010.1g上海光正医疗仪器有限公司2010.1分析室36 试样称量电子天平36 YP200010.1g上海光正医疗仪器有限公司2010.1控制室37煤质硫含量测定智能汉显定硫仪37 GKDL—8测量范围 0-10%河南省鹤壁市高科煤质仪器有限公司2010.1分析室序号检验项目（参数）仪器设备名称仪器设备编号规格/型号主要技术指标制造单位购置日期使用地点备注38 碱含量检测火焰光度计38 FP650线性误差：K≤0.005mmol/L,Na≤0.03mmol/L上海傲谱分析仪器有限公司2010.1分析室39 水泥SO3测定磁力搅拌器39 CJJ78—1金坛市大地自动化仪器厂2010.1分析室40 溶液搅拌精密增力电动搅拌器40 DJ—1C220V 50Hz金坛市大地自动化仪器厂2010.1分析室41 蒸馏水制备实验室专用超纯水机41 AKDL—11—4040 L/h成都唐氏康宁科技发展公司2010.3分析室42 水份测定电热鼓风恒温干燥箱42 101A—2功率3KW,额定温度300℃上海实验电炉厂2010.1分析室43 试样灼烧箱式电阻炉43 SX2-4-10 最高温度1000O C ，4KW 上海实验电炉厂2010.1分析室44 试样灼烧箱式电阻炉44 SX2-5-12 最高温度1200O C，5KW 上海实验电炉厂2010.1分析室45 CL-测定氯离子测定仪45 CL—D控温范围250—260℃，1KW 绍兴县新兴盛仪器有限公司2010.1分析室46 水泥组分测定水泥组分测定仪46 FZF—6220V 50Hz北京富瑞辰电子机械工贸有限公司2010.1分析室47 设备加热万用电炉（6台）47 1000 W220V 50Hz北京科伟永兴仪器有限公司2010.1分析室48 调节室温空调(2台)48 KFR—72LA—N2珠海格力电器股份有限公司2010.1分析室序号检验项目（参数）仪器设备名称仪器设备编号规格/型号主要技术指标制造单位购置日期使用地点备注49 试样熔样铂金坩埚49 25 mL天津银鹏发展金属制品公司2010.1 分析室50 试样熔样银坩埚50 30 mL天津银鹏发展金属制品公司2010.1 分析室51 试样熔样玛瑙研钵51 ￠110辽宁凌源宋杖子玛瑙加工厂2010.1 分析室52 荧光分析检测X光谱分析仪52 OPTM’X赛默飞世尔科技公司2010.5荧光室53 试样精确称量电子天平53 JM型210g/0.01g浙江省余姚市纪铭称重效验公司2010.12荧光室54 样品粉碎样品粉碎机54 SL 301转速910转/分，功率1.3KW 上海盛力仪器有限公司2010.5荧光室55 压样半自动压样机55 SL 201额定压力400KW，功率1.3KW上海盛力仪器有限公司2010.5荧光室56 调节室温空调56 珠海格力电器股份有限公司2010.5荧光室57 称量台秤57 TGT-100 1Kg 山西长治维特衡器有限公司2011.6 制样室。
水泥助磨剂试验方案一、试验目的：研究不同水泥助磨剂对水泥性能的影响，选择最佳的水泥助磨剂配方，以提高水泥的综合性能。
二、试验原料和仪器设备：1.原料：常用的水泥助磨剂、水泥、砂、石灰等。
2.仪器设备：试验台、试验模具、电子天平、砂浆振动成型机、细度仪、抗压强度测试仪等。
三、试验步骤：1.准备工作：将所需水泥助磨剂按照一定的配方比例进行配制，将水泥进行筛分和干燥处理，将砂和石灰进行筛分。
2.水泥性能测试：将不同配比的水泥助磨剂与水泥按照一定比例混合，制备出相应的水泥试样。
然后对试样进行细度测试、抗压强度测试等，以评价不同水泥助磨剂对水泥性能的影响。
3.水泥助磨剂性能测试：将不同配比的水泥助磨剂与水泥按照一定比例混合，制备出相应的水泥助磨剂试样。
然后对试样进行细度测试、比表面积测试、流动度测试等，以评价水泥助磨剂的性能。
4.综合性能测试：根据水泥性能测试和水泥助磨剂性能测试的结果，选择出性能较佳的水泥助磨剂配方，并制备该配方下的试样。
然后对试样进行细度测试、比表面积测试、流动度测试、抗压强度测试等，以评价该水泥助磨剂的综合性能。
四、试验结果处理与分析：1.对试验结果进行统计分析，比较不同配比的水泥助磨剂对水泥性能的影响。
2.分析水泥助磨剂的细度、比表面积、流动度等性能指标与水泥性能指标之间的相关性。
3.根据综合性能测试的结果，评价所选配方的水泥助磨剂性能的优劣。
五、试验结论：据综合性能测试结果，得出最佳水泥助磨剂配方，并得出该水泥助磨剂配方可以提高水泥的综合性能的结论。
六、注意事项和安全措施：1.在试验过程中注意个人安全，佩戴好防护设备。
2.严格按照试验步骤进行操作，避免误操作对试验结果产生影响。
3.在试验过程中注意保持环境的洁净，避免其它杂质对实验结果的影响。
4.对试验数据进行有效记录，便于后续分析和报告撰写。
以上为水泥助磨剂试验方案，供参考。
根据具体实验需求和条件，可以进行适当调整和优化。
14.1 目的和适用范围本方法规定了混凝土耐磨性试验的方法和步骤。
本方法适用于混凝土的耐磨性，按规定的磨损方式磨削，以试件磨损面上单位面积的磨损量作为评定水泥混凝土耐磨性的相对指标。
14.2 仪器设备14.2.1混凝土磨耗试验机：应符合T 0510附录《水泥胶砂磨耗试验机》的有关规定，并同时符合以下条件。
14.2.1.1水平转盘上的卡具，应能卡紧150m m×150m m×150mm 立方体试件或直径为Φ150mm的钻孔取芯试样，卡紧后试件不上浮或翘起。
14.2.1.2磨头和水平转盘间有效间空为160mm～180mm。
14.2.2磨头和花轮刀片：应符合T0510附录中有关花轮刀片的规定。
14.2.3试模：模腔的有效容积为150m m×150m m×150mm，符合表T 0551-1的规定。
14..2.4烘箱：调温范围为50℃～200℃，控制温度允许偏差为±5℃。
14.2.5电子称：量程大于10kg，感量不大于1g。
14.3 试样混凝土磨耗试验采用150m m×150m m×150mm立方体标准试件，m 2 —试件磨耗后的质量（kg ）；每组三个试件。
试件的成型和养护按T 0551的规定进行。
14.4 试验步骤14.4.1试件养护至27d 龄期从养护地点取出，擦干表面水分放在室内空气中自然干燥12h ，再放入60℃±5℃烘箱中，烘12h 至恒重。
14.4.2试件烘干处理后放至室温，刷净表面浮尘。
14.4.3将试件放至磨耗试验机的水平转盘上（磨削面应与成型时的顶面垂直），用夹具将其轻轻紧固。
在200N 负荷下磨30转，然后取下试件刷净表面浮尘称重，记下相应质量m 1，该质量作为试件的初始质量。
然后在200N 负荷下磨60转，然后取下试件刷净表面粉尘称重，并记录剩余质量m 2。
整个磨损过程应将吸尘器对准试件磨损面，使磨下的粉尘被及时吸走。
水泥试验操作规程
《水泥试验操作规程》
一、实验目的
本实验旨在对水泥材料的性能进行测试，评估其在建筑行业中的应用能力。
二、实验仪器及试剂
1. 试验仪器：水泥试验机、细度仪、抗压试验机等
2. 试剂：水泥、水、标准砂等
三、实验步骤
1. 取样：从袋装水泥中取一定质量的样品，用标准砂作为掺杂物。
2. 细度测试：将样品放入细度仪中，按照仪器说明书进行操作，获取水泥的细度参数。
3. 抗压实验：将水泥样品置于抗压试验机中，施加一定静态压力，记录其抗压强度。
4. 原材料检验：对水泥材料进行化学成分分析和物理性能测试，确定其符合相关标准要求。
5. 水泥性质测试：对水泥样品进行流动性、硬化时间、收缩率等性能测试。
四、实验注意事项
1. 操作时需穿戴好实验服、手套和护目镜。
2. 仪器使用前需检查是否正常，发现故障需及时处理。
3. 实验操作前需认真阅读仪器说明书和实验操作规程。
4. 实验结束后需及时清洁仪器和工作台面。
五、实验结果处理
1. 对实验数据进行统计和分析，得出水泥样品的平均性能参数。
2. 结合相关标准，对水泥的质量进行评价和分析。
六、实验报告
1. 撰写实验报告，包括实验目的、方法、步骤、数据处理和结论等内容。
2. 实验报告需经过主管老师或领导审阅，确认无误后方可提交。
以上即为水泥试验操作规程，希望能对相关实验工作提供参考和指导。
■SM500*500水泥试验小磨概述
本试验磨机是粉磨水泥熟料的小型球磨机，由上海喆钛机械制造有限公司根据最新标准自主研发生产，有隔音式与普通式区别，同时也是水泥厂测定水泥熟料的物理强度及化学试验不可缺少的设备，还可粉磨其它物料。
该试验机磨的特点是：结构紧凑、维修简单、操作方便、性能可靠、封闭较好、噪音小、自动停止等优点。
■SM500*500水泥试验小磨结构
本试验磨它是由罩壳、磨简、支座、控制箱等四部分组成。
1、罩壳：采用铁板制成，分上、下箱体、门开在箱体上，从这可以卸下磨门，进行操作，下箱体底部装有料斗，用于装粉磨后的物料，磨机轴处与罩壳采用毡圈密封，防止粉尘飞扬。
2、磨筒：由简体、磨门盖、卸料板、轴承、轴承座、联轴器、齿轮减速电机等组成。
3、支座：它是由槽钢组成的结构件，支撑磨筒、罩壳、底部有六个∮28底角螺栓孔，用以固定安全套设备。
4、控制箱：由按钮、点动开关、时间继电器，热继电器、指示灯等组成，用它控制电机的启动或停止。
■SM500*500水泥试验小磨保养方法
1．经常清理试验小磨机外表面及罩壳内表面余尘。
2．随时检查各部分紧固件，如有松动，应及时拧紧。
3．定期检查润滑系统，每三个月换一次减速器润滑油（40号机油），每半年更换一次轴承润滑油脂（钙基或钙钠基润滑脂）。
4．在运转过程中，应经常注意有无异常的噪音，冲击声，齿轮减速电机、轴承温升是否过高、冒烟、臭味等情况，如有，应立即断电源，查找原因，排除故障之后才能恢复运转。
5．经常检查各密封垫及磨门盖4上的密封环等，如有损坏，应及时更换。
6．控制箱应保持干燥，经常检查电源接触情况，接地应可靠。
■SM500*500水泥试验小磨安装及试用
1． SM500试验小磨拆箱后，应将整机外表擦拭干净，仔细检查齿轮减速电机、磨机、罩壳、轴承座等处在运输
中有无碰坏，紧固件有无松动，应拧紧。
然后吊装，应将绳索系在座上，不得系于罩壳、轴、电机上，以免损坏零件。
2．安装时，应先将支座底板上油污脏物清洗，水泥基础表面应平整，支座安放平稳后，用地脚螺栓紧固（允许用钢制垫块调平）。
3．试车前应检查磨机和罩壳处，如有相碰应调整到不碰；检查磨门盖是否关紧，不得有松动；检查轴承座、减速电机的润滑情况，如无润滑油，应注至油窗中指示线处。
4．用手转动磨机一周以上，检查磨机是否有碰撞，不灵活等不正常情况。
5．通电试机，磨机应按顺时针方向运转（立于试验磨正面从左往右看），起动后，如发现运转方向与要求不符时，可断开电源，待电机停止转动后，将电源导线的任意二根互换位置，再重新启动，试验磨应空载情况良好后，方可逐步加入负载。
