PTC介绍说明

热敏电阻的作用热敏电阻求助编辑百科名片热敏电阻器是敏感元件的一类，按照温度系数不同分为正温度系数热敏电阻器（PTC）和负温度系数热敏电阻器（NTC）。

热敏电阻器的典型特点是对温度敏感，不同的温度下表现出不同的电阻值。

正温度系数热敏电阻器（PTC）在温度越高时电阻值越大，负温度系数热敏电阻器（NTC）在温度越高时电阻值越低，它们同属于半导体器件。

查看精彩图册检测时，用万用表欧姆档（视标称电阻值确定档位，一般为R×1挡），具体可分两步操作：首先常温检测（室内温度接近25℃），用鳄鱼夹代替表笔分别夹住PTC热敏电阻的两引脚测出其实际阻值，并与标称阻值相对比，二者相差在±2Ω内即为正常。

实际阻值若与标称阻值相差过大，则说明其性能不良或已损坏。

其次加温检测，在常温测试正常的基础上，即可进行第二步测试—加温检测，将一热源（例如电烙铁）靠近热敏电阻对其加热，观察万用表示数，此时如看到万用示数随温度的升高而改变，这表明电阻值在逐渐改变（负温度系数热敏电阻器NTC阻值会变小，正温度系数热敏电阻器PTC阻值会变大），当阻值改变到一定数值时显示数据会逐渐稳定，说明热敏电阻正常，若阻值无变化，说明其性能变劣，不能继续使用。

测试时应注意以下几点：（1）Rt是生产厂家在环境温度为25℃时所测得的，所以用万用表测量Rt时，亦应在环境温度接近25℃时进行，以保证测试的可信度。

（2）测量功率不得超过规定值，以免电流热效应引起测量误差。

（3）注意正确操作。

测试时，不要用手捏住热敏电阻体，以防止人体温度对测试产生影响。

（4）注意不要使热源与PTC热敏电阻靠得过近或直接接触热敏电阻，以防止将其烫坏。

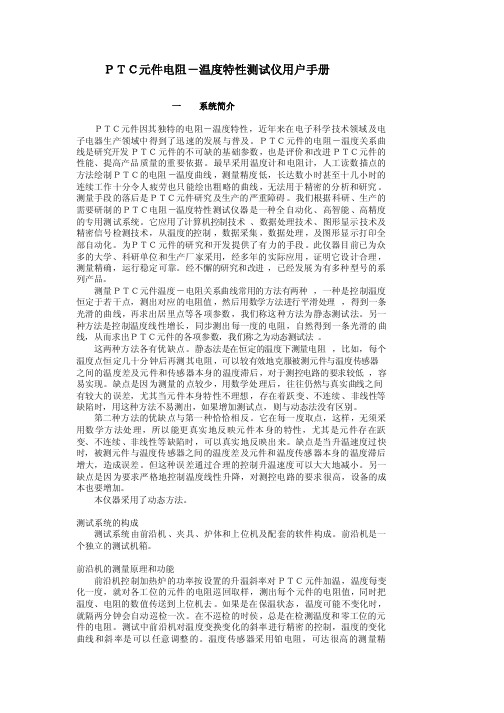

编辑本段简介热敏电阻是开发早、种类多、发展较成熟的敏感元器件．热敏电阻由半导体陶瓷材料组成，热敏电阻利用的原理是温度引起电阻变化．若电子和空穴的浓度分别为n、p，迁移率分别为μn、μp，则半导体的电导为：σ=q（nμn+pμp）因为n、p、μn、μp都是依赖温度T的函数，所以电导是温度的函数，因此可由测量电导而推算出温度的高低，并能做出电阻-温度特性曲线．这就是半导体热敏电阻的工作原理．热敏电阻包括正温度系数（PTC）和负温度系数（NTC）热敏电阻，以及临界温度热敏电阻（CTR）。

ptc加热器工作原理
ptc加热器是一种利用正温度系数热敏材料的特性来加热的设备。

其工作原理如下：
1. 正温度系数热敏材料：PTC是Positive Temperature Coefficient的缩写，表示正温度系数。

PTC材料具有特殊的电
阻温度特性，当温度升高时，其电阻值会显著增加。

2. 导热性设计：PTC加热器通常采用导热性能较好的材料制造，例如陶瓷或聚合物基板。

这样可以有效地将PTC材料的
热量传导到加热区域。

3. 电路设计：PTC加热器通常包含两个电极，电极连接到电
源上。

当PTC加热器通电时，电流会流经PTC材料，因为PTC材料的电阻会随温度升高而增加，导致电流减小。

4. 热量产生：当电流通过PTC材料时，材料内部会产生热量。

随着电流不断减小，PTC材料的温度会上升，进而导致电阻
增加。

这种正反馈机制会使PTC加热器逐渐升温。

5. 自动控制：一旦PTC加热器的温度达到一定值，PTC材料
的电阻会急剧上升，导致电流几乎为零。

这样就实现了对加热器温度的自动控制，避免温度过高。

总结起来，ptc加热器通过利用PTC材料的正温度系数特性，
使电流和热量呈现正反馈的关系，从而产生热量。

这使得
PTC加热器可以实现自动控制和安全加热的功能。

一.热敏电阻常规知识1.热敏电阻2.NTC/PTC1.热敏电阻1.热敏电阻：电阻值随温度变化而变化的电阻。

2.NTC/PTCNTC（Negative Temperature Coefficient)负温度系数热敏电阻温度升高时，电阻值下降的热敏电阻。

PTC（Positive Temperature Coefficient)正温度系数热敏电阻温度升高时，电阻值上升的热敏电阻。

二. NTC热敏电阻制作制作流程图1. NTC热敏电阻制作流程图1.NTC热敏电阻制造热敏电阻制造流程图三.NTC热敏电阻结构与材料1.结构2.材料1.结构2.材料(1)包封料：阻燃硅树脂(2)热敏电阻本体：金属氧化物陶瓷(3)电极：Ag膏(4)焊料：Pb/Sn/Cu(5)引线：镀锡铜线四.NTC热敏电阻基本特性1.零功率电阻值2.B常数3.热耗散系数4.热时间常数5.最大稳态电流6.残余电阻值7.最大允许电容容量1.零功率电阻值在规定的温度下测得的热敏电阻器的直流电阻值。

温度没有特别的规定，就是指25 ℃。

15EBG4280460115D2-15@25℃(Ω)LG 品番抑制浪涌电流用零功率电阻值2. B 常数B 常数：反映热敏电阻的电阻值随着温度变化而变化敏感程度的指数。

B 常数越高热敏电阻的热敏感程度就越高。

3200EBG4280460115D2-15(K )LG 品番抑制浪涌电流用B常数3.热耗散系数热敏电阻耗散功率的变化与相应的温升值之比。

41EBG4280460115D2-15(mW/℃)LG 品番抑制浪涌电流用热耗散系数4.热时间常数热时间常数：表示热敏电阻热性能反应程度的常数。

热敏电阻自热后冷却其温升的63.2%所需要的时间。

没有特殊说明规定从25 ℃上升至85 ℃再下降。

70EBG4280460115D2-15时间(秒)LG 品番抑制浪涌电流用热时间常数5.最大最大稳态电流最大稳态电流：热敏电阻能够连续施加电流的最大值。

表格编号：RD-37 版次：A/0 日期：2020.03.01东莞市贝特电子科技股份有限公司 Dongguan Better Electronics Technology Co.,Ltd. 广东•东莞•松山湖 产 品 承 认 书 Product Approval Sheet环保符合性说明 (Instructions for HSF)本产品符合： RoHS 2.0 HF REACH LEAD FREE □ 其他备注编号NO. BDH-A/2-T日期 Date2023.05.23客户 (Customer)品名 (Product) PTC 系列 (Series)BDH series料号 (Part No.)规格描述 (Specification)备注 (Remark)贝特电子 Betterfuse客户 Customer供应商-贝特 Supplier-Better fuse确认合格章（Confirm qualified Signet ）客 户 （Customer ）零件承认章 （Approval Signet ）制 作 Make 黄鸿坤审 核 Check 高飞 确 认 Approval 项伟荣联络 (Contact)业务 (Sales)电话 (Telephone)手机 (Cellphone)邮箱 (E-mail)零件承认后敬请回签一份给我司留存，或将承认后的封面回传至我司邮箱，谢谢！Please sign a copy of the parts for our company or fax the acknowledged cover to our E-mail. Thanks!表格编号：RD-37 版次：A/0 日期：2020.03.01东莞市贝特电子科技股份有限公司 Dongguan Better Electronics Technology Co.,Ltd. 广东•东莞•松山湖序号（No.）日期 (Date) 修订内容 (Modified Content)页码 (Page) 版本 (Edition) 制定人 (Prepared by) 审核人 (Checked by) 1 2022.07.07 Draft/A/0 Hongkun Huang Fei Gao 2 2023.02.20 Add BDH-1500,BDH-20004,5 A/1 Hongkun Huang Fei Gao 3 2023.05.23Add BDH -1200 and Update time-to-trip curve4,5,7 A/2Hongkun HuangFei Gao目 录 (Table of contents)Cover ........................................................................................................................................................................ 1 Modified Information ................................................................................................................................................. 2 1. Features ............................................................................................................................................................... 3 2. Applications .......................................................................................................................................................... 3 3. Agency Approval ................................................................................................................................................... 3 4. Size ....................................................................................................................................................................... 4 5. Electrical Characteristics ...................................................................................................................................... 5 6. Parameter interpretation ...................................................................................................................................... 5 7. Polymeric PTC selecting guide ............................................................................................................................ 6 8. Warning ................................................................................................................................................................ 6 9. Thermal derating curve ........................................................................................................................................ 7 10. Typical time-to-trip at 25℃±2℃ ........................................................................................................................ 7 11. Storage recommendations (7)变更履历 Modified Information表格编号：RD-37 版次：A/0 日期：2020.03.01东莞市贝特电子科技股份有限公司 Dongguan Better Electronics Technology Co.,Ltd. 广东•东莞•松山湖 ✧ Radial leaded devices. ✧ Over-current protection✧ High voltage surge capabilities✧ Flame retardant epoxy polymer insulating material meets UL94 V-0 requirement. ✧ Available in lead-free version.✧ Meets MSL level 1, per J-STD-020 ✧Operating Temperature: -40℃~+85℃✧ IT equipment✧ Access network equipment ✧ Central office equipment ✧ ISDN and xDSL equipments ✧ Phone set and fax machine ✧ LAN/WAN and VOIP cardsAgency Agency File NumberAmpere/Voltage RangeE3453931. Features2. Applications3. Agency Approval表格编号：RD-37 版次：A/0 日期：2020.03.01东莞市贝特电子科技股份有限公司 Dongguan Better Electronics Technology Co.,Ltd. 广东•东莞•松山湖Part Number Style A B C D E F leda MAX MAX Typ MIN MAX Typ Φ BDH-030 1 7.0 12.0 5.1 7.6 4.4 / 0.60 BDH-040 1 7.0 12.0 5.1 7.6 4.4 / 0.60 BDH-050 1 7.0 12.0 5.1 7.6 4.4 / 0.60 BDH-060 1 7.0 12.0 5.1 7.6 4.4 / 0.60 BDH-080 1 7.0 12.0 5.1 7.6 4.4 / 0.60 BDH-090 1 7.0 12.0 5.1 7.6 4.4 / 0.60 BDH-110 2 7.0 13.0 5.1 7.6 4.4 / 0.60 BDH-120 2 7.0 13.0 5.1 7.6 4.4 / 0.60 BDH-145 2 7.0 13.0 5.1 7.6 4.4 / 0.60 BDH-180 1 9.0 15.5 5.1 7.6 4.4 / 0.60 BDH-200 1 9.0 15.5 5.1 7.6 4.4 / 0.60 BDH-300 1 9.0 15.5 5.1 7.6 4.4 / 0.60 BDH-350 1 9.5 15.5 5.1 7.6 4.4 1.5 0.60 BDH-400 4 10.0 16.0 5.1 7.6 4.4 1.5 0.60 BDH-500 3 11.0 15.8 5.1 7.6 4.4 1.5 0.80 BDH-600 3 11.0 15.8 5.1 7.6 4.4 1.5 0.80 BDH-800 3 11.0 15.8 5.1 7.6 4.4 1.5 0.80 BDH-1000 3 14.0 19.1 5.1 7.6 4.4 1.5 0.80 BDH-1200 3 16.0 21.0 5.1 7.6 4.4 2.2 0.80 BDH-1500 5 14.7 26.7 5.1 7.6 4.4 2.2 0.80 BDH-2000 521.025.010.27.64.42.20.804. SizeFig 5表格编号：RD-37 版次：A/0 日期：2020.03.01东莞市贝特电子科技股份有限公司 Dongguan Better Electronics Technology Co.,Ltd. 广东•东莞•松山湖Part Number Vmax Imax Ihold Itrip Pdmax Max Time Tirp Resistance (V) (A) (A) (A) (W) (A) (s) Rmin(Ω） R1max（Ω） BDH-030 250/265 3 0.03 0.06 1.0 0.15 10.0 40.00 135.00 BDH-040 250/265 3 0.04 0.08 1.0 0.20 10.0 33.00 97.50 BDH-050 250/265 3 0.05 0.10 1.0 0.75 10.0 24.00 90.00 BDH-060 250/265 3 0.06 0.12 1.0 0.30 10.0 22.00 48.00 BDH-080 250/265 3 0.08 0.16 1.0 0.40 10.0 14.00 33.00 BDH-090 250/265 3 0.09 0.18 1.0 0.45 10.0 10.00 30.00 BDH-110 250/265 3 0.11 0.22 1.0 0.55 15.0 7.00 16.50 BDH-120 250/265 3 0.12 0.24 1.0 0.60 15.0 8.00 18.00 BDH-145 250/265 3 0.145 0.29 1.0 0.725 15.0 3.50 9.75 BDH-180 250/265 3 0.18 0.50 1.0 1.00 15.0 0.80 3.00 BDH-200 250/265 3 0.20 0.40 1.5 1.00 15.0 1.50 4.80 BDH-300 250/265 3 0.30 0.60 1.5 1.50 15.0 1.00 3.75 BDH-350 250/265 3 0.35 0.70 1.5 1.75 10.0 0.80 2.25 BDH-400 250/265 3 0.40 0.80 2.5 2.00 10.0 0.75 1.65 BDH-500 250/265 5 0.50 1.00 2.5 2.50 15.0 0.50 1.20 BDH-600 250/265 5 0.60 1.20 3.0 3.00 10.0 0.50 1.13 BDH-800 250/265 5 0.80 1.60 3.5 4.00 10.0 0.45 1.05 BDH-1000 250/265 5 1.00 2.00 4.0 5.00 10.0 0.28 0.77 BDH-1200 250 10 1.20 2.40 4.2 6.00 15.0 0.17 0.42 BDH-1500 250 10 1.50 3.00 5.0 7.50 25.0 0.13 0.375 BDH-2000 250102.004.005.010.025.00.120.285✧ IH = Hold current: maximum current device will pass without tripping in 25℃ still air. ✧ IT = Trip current: minimum current at which the device will trip in 25℃ still air. ✧ VMAX = Maximum voltage device can withstand without damage at rated current. ✧ IMAX = Maximum fault current device can withstand without damage at rated voltage. ✧ RMAX = Maximum resistance of device in initial (un-soldered) state. ✧ RMIN = Minimum resistance of device in initial (un-soldered) state.✧ Pd typ. = Typical power dissipation from device when in the tripped state at 25℃ still air.5. Electrical Characteristics6. Parameter interpretation表格编号：RD-37 版次：A/0 日期：2020.03.01东莞市贝特电子科技股份有限公司 Dongguan Better Electronics Technology Co.,Ltd. 广东•东莞•松山湖 ✧ Determine the following operating parameters for the circuits:● Normal operating current (Ihold) ● Maximum interrupt current (Imax) ● Maximum circuit voltage (Vmax)●Normal operating temperature surrounding device (min ℃/max ℃)✧ Select the device from factor and dimension suitable for the application✧ Compare the maximum rating for Vmax and Imax of the PPTC device with the circuit in application andmake sure the circuit’s requirement does not exceed the device rating. ✧ Check that PPTC device’s trip time (time -to-trip) will protect the circuit.✧ Verify that the circuit operating temperature is within the PPTC device’s normal operating temperaturerange. ✧ Verify that performance and suitability of the chosen PPTC device in the application.✧ Mechanical Stress●PPTC devices will undergo a thermal expansion during fault condition. If PPTC devices are installed or placed in an application where the space between PPTC devices and the surrounding materials (e.g., covering materials, packaging materials, encapsulate materials and the like) is insufficient, it will cause an inhibiting effect upon the thermal expansion. Pressing, twisting, bending and other kinds of mechanical stress will also adversely affect the performance of the PPTC devices, and shall not be used or applied.✧ Chemical Pollutants●Silicone-based oils, oils, solvents, gels, electrolytes, fuels, acids, and the like will adversely affect the properties of PPTC devices, and shall not be used or applied.✧ Electronic and Thermal Effect●PPTC devices are secondary protection devices and are used solely for sporadic, accidental over-current or over-temperature error condition, and shall NOT be used if or when constant or repeated fault conditions (such fault conditions may be caused by, among others, incorrect pin-connection of a connector) or over-extensive trip events may occur. ●PPTC devices are different from fuses and, when a fault condition occurs, will go into high-resistance state and do not open circuit, in which case the voltage at such PPTC devices may reach a hazardous level. ●Operation over the maximum rating or other forms of improper use may cause failure, arcing, flame and/or other damage to the PPTC devices. ● Conductive material contamination, such as metal particle, may induce shortage, flame or arcing.●Due to the inductance, the operation circuits may generate a circuit voltage (Ldi/dt) above the rated voltage of PPTC devices, which shall not be used under such circumstances.✧ General●Customers shall evaluate and test the properties of PPTC devices independently to verify and ensure that their individual applications will be met. ●The performance of PPTC devices will be adversely affected if they are improperly used under electronic, thermal7. Polymeric PTC selecting guide8. Warning表格编号：RD-37 版次：A/0 日期：2020.03.01东莞市贝特电子科技股份有限公司 Dongguan Better Electronics Technology Co.,Ltd. 广东•东莞•松山湖 and/or mechanical procedures and/or conditions non-conformant to those recommended by manufacturer. ●Customers shall be responsible for determining whether it is necessary to have back-up, failsafe and/or fool-proof protection to avoid or minimize damage that may result from extra-ordinary, irregular function or failure of PPTC devices. ●Any and all responsibilities and liabilities are disclaimed if any item under this notice of warning is not complied with.✧ Storage Temperature: -10℃~+40℃ ✧ Relative Humidity: ≤80%RH✧ Keep away from corrosive atmosphere and sunlight. ✧ Period of Storage: 1 year.9. Thermal derating curve10. Typical time-to-trip at 25℃±2℃11. Storage recommendations。

ptc工作原理
PTC（Positive Temperature Coefficient）是一种热敏电阻，它的电阻值随温度的升高而增加。

PTC的工作原理是基于其材料的特性，当温度升高时，材料内部的
晶格结构发生变化，导致电阻值增加。

本文将详细介绍PTC的工作原理及其在实
际应用中的特点和优势。

首先，PTC的工作原理是基于半导体材料的特性。

在常温下，半导体材料的电
子处于价带和导带之间，无法自由传导电流。

但是当温度升高时，半导体材料的电子能量增加，部分电子跃迁到导带中，形成了自由电子，从而增加了电阻值。

这种温度敏感的特性使得PTC可以在一定温度范围内实现自动温度补偿和稳定的电阻值。

其次，PTC在实际应用中具有许多优势。

首先，PTC具有快速响应的特点，当温度发生变化时，PTC的电阻值可以迅速做出响应，实现温度控制和保护。

其次，PTC具有较高的温度系数，即温度变化对电阻值的影响较大，这使得PTC在温度
传感器和热敏电路中得到广泛应用。

此外，PTC还具有稳定性好、耐高温、结构
简单等优点，适用于各种恶劣环境和复杂工况下的应用场景。

总之，PTC的工作原理是基于半导体材料的温度敏感特性，其优势在于快速响应、高温系数和稳定性好。

在实际应用中，PTC被广泛应用于温度控制、热敏电
路和温度传感器等领域，发挥着重要的作用。

希望本文能够帮助大家更好地理解PTC的工作原理和应用特点，为相关领域的工程师和研究人员提供参考。

ptc自限温电热膜概述及解释说明1. 引言1.1 概述PTC自限温电热膜是一种特殊的材料，具有自动调节温度的能力。

它采用了称为PTC（正温度系数）材料的特殊聚合物，这些材料在一定温度范围内具有变阻效应。

PTC自限温电热膜在许多领域中都有广泛的应用，如冷藏柜、家庭电器以及汽车领域等。

本文将对PTC自限温电热膜进行概述和解释说明，包括其简介、结构和制备方法、工作原理以及性能特点等内容。

1.2 文章结构本文将按照以下结构来组织内容：首先介绍PTC自限温电热膜的简介，包括PTC 材料的特性、自限温电热膜的原理以及应用领域；接下来详细讲解PTC自限温电热膜的结构和制备方法，包括结构组成及特点以及制备过程详解；然后分析PTC自限温电热膜的工作原理和性能特点，包括工作原理解析、温度响应特性分析以及稳定性与可靠性评估；最后进行总结，主要总结文章的观点，展望未来发展趋势和应用前景，并对整个文章的主题和重要内容进行概述陈述。

1.3 目的本文旨在全面介绍PTC自限温电热膜的相关知识，包括其原理、制备方法、工作原理以及性能特点等。

通过本文的阅读，读者将能够了解到PTC自限温电热膜在各个领域中的应用以及其在实际应用中起到的作用。

我们希望通过深入探讨PTC自限温电热膜，能够促进其在更多领域得到广泛应用，并对未来发展趋势提供一定的参考。

2. PTC自限温电热膜的简介2.1 PTC材料的特性PTC材料是一种具有正温度系数（Positive Temperature Coefficient）的材料，意味着它们的电阻在温度升高时会增加。

这种特性使得PTC材料成为制造自限温电热膜的理想选择。

除了正温度系数，PTC材料还具有许多其他优异的特性。

首先，它们具有良好的机械强度和耐用性，能够承受较大的压力和拉伸而不损坏。

其次，PTC材料表面平整并且透明度高，能够提供良好的传热效果。

此外，PTC材料还具有较低的导电率和较高的绝缘性能，使其在应用中更加安全可靠。
