金属的切割与焊接
金属的切割与焊接
金属的切割包括热切割和冷切割两种。
热切割在工程机械行业中应用广泛,火焰、等离子、激光三种切割技术均属于热切割。
它是利用不同的热源将金属材料融化或气化后,再进行吹离切割的方法。
冷切割是近些年才发展起来的,主要是利用高压水射流进行切割的一种方法。
它以水或水与磨料的混合物作为工作介质,对被加工材料进行冲击,剥离和切割。
金属的焊接总是与金属的切割紧密联系的。
它的方法很多,有电弧焊、气体保护焊、电子束焊、激光焊、超声波焊等等。
但总体说来,大致有两种接合金属的做法:
1.熔接:将两种金属熔化变成合金而接合。
2.焊接:在两金属之间加入熔点更低的金属(通常为焊丝),因为该低熔点金属熔化后产生扩散而将两被焊金属接合。
焊接又分软焊和硬焊,硬焊是在450°C以上进行的连接方法。
软焊是在450°C以下进行连接的方法。
可见前者是通过热源与材料的相互作用,使材料局部快速熔化而实现焊接;而后者不熔化材料本身,而是在焊接工作表面输送焊丝,通过高温使焊丝熔化从而使材料相互连接。
由上可知,焊接是通过熔化合金焊条达到连接的,要想达到满意的焊接接头,就需待合金焊条液化流动起来后润湿母材(即完全填满焊缝),而影响钎料润湿性的一个重要因素就。

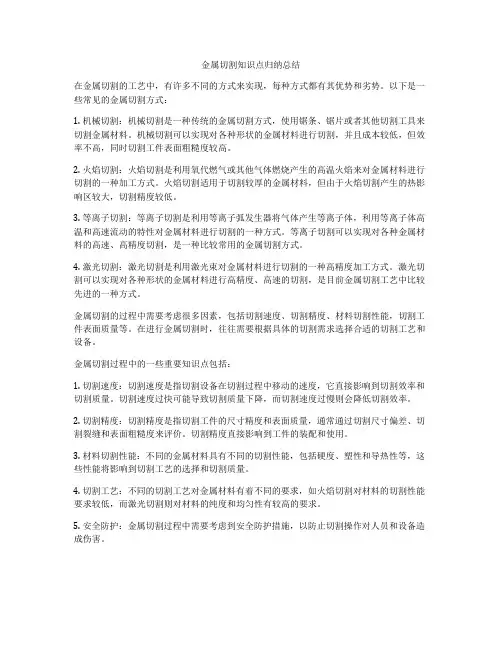

金属切割知识点归纳总结在金属切割的工艺中,有许多不同的方式来实现,每种方式都有其优势和劣势。
以下是一些常见的金属切割方式:1. 机械切割:机械切割是一种传统的金属切割方式,使用锯条、锯片或者其他切割工具来切割金属材料。
机械切割可以实现对各种形状的金属材料进行切割,并且成本较低,但效率不高,同时切割工件表面粗糙度较高。
2. 火焰切割:火焰切割是利用氧代燃气或其他气体燃烧产生的高温火焰来对金属材料进行切割的一种加工方式。
火焰切割适用于切割较厚的金属材料,但由于火焰切割产生的热影响区较大,切割精度较低。
3. 等离子切割:等离子切割是利用等离子弧发生器将气体产生等离子体,利用等离子体高温和高速流动的特性对金属材料进行切割的一种方式。
等离子切割可以实现对各种金属材料的高速、高精度切割,是一种比较常用的金属切割方式。
4. 激光切割:激光切割是利用激光束对金属材料进行切割的一种高精度加工方式。
激光切割可以实现对各种形状的金属材料进行高精度、高速的切割,是目前金属切割工艺中比较先进的一种方式。
金属切割的过程中需要考虑很多因素,包括切割速度、切割精度、材料切割性能,切割工件表面质量等。
在进行金属切割时,往往需要根据具体的切割需求选择合适的切割工艺和设备。
金属切割过程中的一些重要知识点包括:1. 切割速度:切割速度是指切割设备在切割过程中移动的速度,它直接影响到切割效率和切割质量。
切割速度过快可能导致切割质量下降,而切割速度过慢则会降低切割效率。
2. 切割精度:切割精度是指切割工件的尺寸精度和表面质量,通常通过切割尺寸偏差、切割裂缝和表面粗糙度来评价。
切割精度直接影响到工件的装配和使用。
3. 材料切割性能:不同的金属材料具有不同的切割性能,包括硬度、塑性和导热性等,这些性能将影响到切割工艺的选择和切割质量。
4. 切割工艺:不同的切割工艺对金属材料有着不同的要求,如火焰切割对材料的切割性能要求较低,而激光切割则对材料的纯度和均匀性有较高的要求。

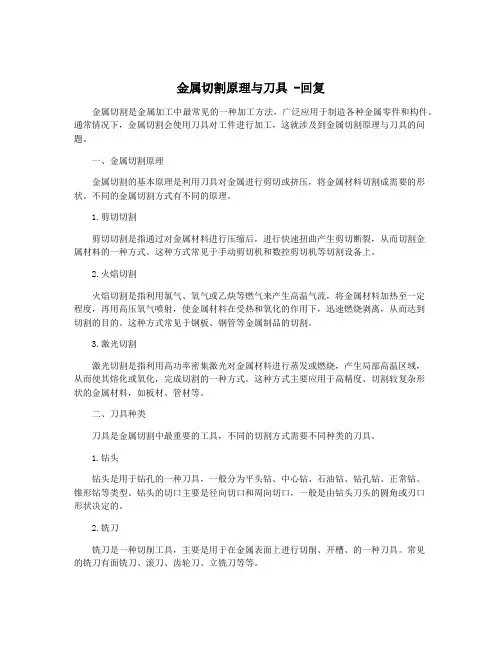

金属切割原理与刀具 -回复金属切割是金属加工中最常见的一种加工方法,广泛应用于制造各种金属零件和构件。
通常情况下,金属切割会使用刀具对工件进行加工,这就涉及到金属切割原理与刀具的问题。
一、金属切割原理金属切割的基本原理是利用刀具对金属进行剪切或挤压,将金属材料切割成需要的形状。
不同的金属切割方式有不同的原理。
1.剪切切割剪切切割是指通过对金属材料进行压缩后,进行快速扭曲产生剪切断裂,从而切割金属材料的一种方式。
这种方式常见于手动剪切机和数控剪切机等切割设备上。
2.火焰切割火焰切割是指利用氯气、氧气或乙炔等燃气来产生高温气流,将金属材料加热至一定程度,再用高压氧气喷射,使金属材料在受热和氧化的作用下,迅速燃烧剥离,从而达到切割的目的。
这种方式常见于钢板、钢管等金属制品的切割。
3.激光切割激光切割是指利用高功率密集激光对金属材料进行蒸发或燃烧,产生局部高温区域,从而使其熔化或氧化,完成切割的一种方式。
这种方式主要应用于高精度、切割较复杂形状的金属材料,如板材、管材等。
二、刀具种类刀具是金属切割中最重要的工具,不同的切割方式需要不同种类的刀具。
1.钻头钻头是用于钻孔的一种刀具,一般分为平头钻、中心钻、石油钻、钻孔钻、正常钻、锥形钻等类型。
钻头的切口主要是径向切口和周向切口,一般是由钻头刀头的圆角或刃口形状决定的。
2.铣刀铣刀是一种切削工具,主要是用于在金属表面上进行切削、开槽、的一种刀具。
常见的铣刀有面铣刀、滚刀、齿轮刀、立铣刀等等。
3.车刀车刀是在工件上作旋转运动的金属切割机械加工中使用的一种刀具。
车刀的形态和用途各不相同,常见的车刀有外圆车刀、平面车刀、切断刀等等。
4.带锯片带锯片是一种用于带式金属锯床的锯片,它可以沿着工件的轮廓进行连续切割,以切断工件。
带锯片一般采用高速钢或硬质合金制造,具有切割速度快、高效、噪声小、不产生粉尘等优点。
在刀具的选择方面,需要根据金属材料的种类、形状、厚度和切割要求等因素进行选择。
金属切削的基础知识概述简介金属切削是一种通过削剪和切割金属材料的方法,是制造业中常见的一项工艺。
基于材料的性质和切削工具的性能,金属切削可以实现高精度和高效率的加工。
本文将介绍金属切削的基本原理、切削工具、切削过程中的参数和常见的切削方式。
基本原理金属切削的基本原理是通过切削工具对金属材料进行削剪,从而使金属材料形成所需的形状和尺寸。
切削工具通常是由刀具和刀具架组成。
刀具用于切削金属材料,而刀具架则用于固定刀具并提供切削力。
切削过程中,刀具和工件之间形成了切削区域。
刀具通过在切削区域施加切削力,将金属材料削去。
这种削去的过程称为切削,并产生了削屑。
削屑是通过切削工具对金属材料进行切割而产生的废料。
切削工具金属切削中常用的切削工具有刀具、铣刀和钻头等。
下面简单介绍几种常见的切削工具:1. 刀具刀具是用于切削金属材料的基本工具。
刀具通常包括刀片和刀柄两部分。
刀片是用来切削金属材料的零件,而刀柄则用于固定刀片和提供切削力。
常见的刀具类型包括车刀、铣刀、刨刀和麻花钻等。
不同的刀具适用于不同的切削任务和金属材料。
2. 铣刀铣刀是一种旋转切削工具,用于将金属材料进行铣削。
铣刀通常由刀柄和多个刀片组成。
刀柄用于固定刀片,而刀片通过旋转进行切削。
铣刀常用于对金属材料进行复杂的零件加工,如开槽、螺纹加工和表面光洁度要求较高的加工。
3. 钻头钻头是一种专门用于钻孔的切削工具。
钻头通常由刀片和刀杆组成。
刀片被用于切削金属材料,并通过刀杆进行固定。
钻头适用于对金属材料进行孔加工,如钻孔和锪孔等。
切削过程中的参数切削过程中有几个重要的参数需要考虑,包括切削速度、进给速度和切削深度。
1. 切削速度切削速度是指切削工具在单位时间内切削的线速度。
切削速度的选择与金属材料的性质和切削工具的性能有关。
切削速度过高容易引起切削工具的损坏,而切削速度过低则会降低加工效率。
因此,在切削过程中需要选择适当的切削速度,以确保切削质量和切削效率。
金属切削的原理和应用1. 前言金属切削是一种常见的金属加工方式,广泛应用于制造业领域。
本文将从金属切削的原理和应用两个方面进行介绍。
2. 原理金属切削的原理是通过将刀具与工件之间相对运动,在工件表面切削出所需形状。
金属切削过程中主要包括以下几个要素:•刀具:刀具是进行金属切削的关键工具,可以根据切削材料的不同选择不同种类的刀具。
常见的刀具有平头刀、圆头刀、金属锯等。
•工件:工件是需要进行切削加工的金属材料,可以是铁、铜、铝等金属。
•切削速度:切削速度是指单位时间内切削刃通过工件表面的长度。
切削速度的选择需要考虑切削材料的硬度、刀具的耐磨性等因素。
•进给量:进给量是指切削刃在切削过程中每次进给到工件表面的量。
进给量的选择需要考虑切削材料的硬度、刀具的耐磨性等因素。
•切削力:切削力是切削过程中作用在刀具上的力,由切削材料的硬度、切削速度、刀具的材质等因素影响。
3. 应用金属切削广泛应用于制造业领域,以下是几个常见的应用场景:3.1 汽车制造金属切削在汽车制造中起着重要的作用。
汽车零部件的加工过程中,金属切削是一个关键部分,例如轮毂、车架等核心零部件的加工都需要通过金属切削来完成。
3.2 机械制造机械制造是金属切削的另一个重要领域。
在机械制造过程中,金属切削常用来加工各种类型的零部件,如轴、套、齿轮等。
金属切削可以实现精确的加工要求,能够提高机械制造产品的质量。
3.3 航空航天航空航天领域也广泛应用金属切削技术。
航空航天产品对材料要求较高,需要采用高精度的金属切削技术来加工各种复杂形状的零部件,如飞机轴承、发动机零件等。
3.4 制造设备金属切削还广泛应用于制造设备的生产中。
制造设备的加工过程中,金属切削技术可以实现对各种材料的精确加工,如钣金加工、零件加工等。
4. 总结金属切削是一种常见的金属加工方式,通过刀具与工件之间的相对运动,切削出所需形状。
金属切削在汽车制造、机械制造、航空航天和制造设备等领域都有广泛的应用。

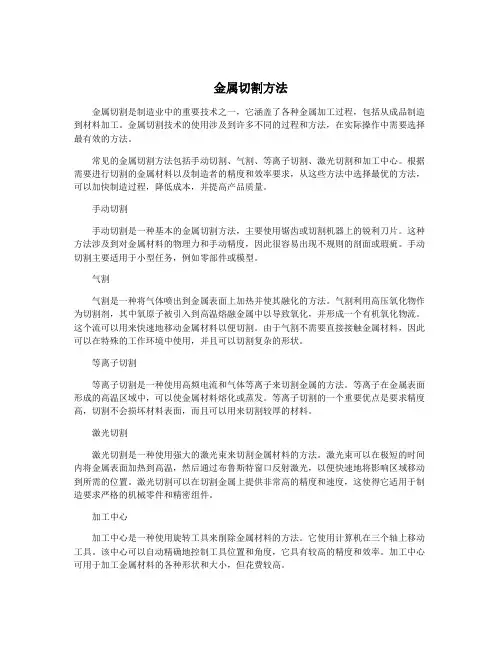

金属切割方法金属切割是制造业中的重要技术之一,它涵盖了各种金属加工过程,包括从成品制造到材料加工。
金属切割技术的使用涉及到许多不同的过程和方法,在实际操作中需要选择最有效的方法。
常见的金属切割方法包括手动切割、气割、等离子切割、激光切割和加工中心。
根据需要进行切割的金属材料以及制造者的精度和效率要求,从这些方法中选择最优的方法,可以加快制造过程,降低成本,并提高产品质量。
手动切割手动切割是一种基本的金属切割方法,主要使用锯齿或切割机器上的锐利刀片。
这种方法涉及到对金属材料的物理力和手动精度,因此很容易出现不规则的剖面或瑕疵。
手动切割主要适用于小型任务,例如零部件或模型。
气割气割是一种将气体喷出到金属表面上加热并使其融化的方法。
气割利用高压氧化物作为切割剂,其中氧原子被引入到高温熔融金属中以导致氧化,并形成一个有机氧化物流。
这个流可以用来快速地移动金属材料以便切割。
由于气割不需要直接接触金属材料,因此可以在特殊的工作环境中使用,并且可以切割复杂的形状。
等离子切割等离子切割是一种使用高频电流和气体等离子来切割金属的方法。
等离子在金属表面形成的高温区域中,可以使金属材料熔化或蒸发。
等离子切割的一个重要优点是要求精度高,切割不会损坏材料表面,而且可以用来切割较厚的材料。
激光切割激光切割是一种使用强大的激光束来切割金属材料的方法。
激光束可以在极短的时间内将金属表面加热到高温,然后通过布鲁斯特窗口反射激光,以便快速地将影响区域移动到所需的位置。
激光切割可以在切割金属上提供非常高的精度和速度,这使得它适用于制造要求严格的机械零件和精密组件。
加工中心加工中心是一种使用旋转工具来削除金属材料的方法。
它使用计算机在三个轴上移动工具。
该中心可以自动精确地控制工具位置和角度,它具有较高的精度和效率。
加工中心可用于加工金属材料的各种形状和大小,但花费较高。
结论金属切割技术的选择取决于生产流程的需要和要求,例如需要密切关注精度或速度,还是需要考虑成本。

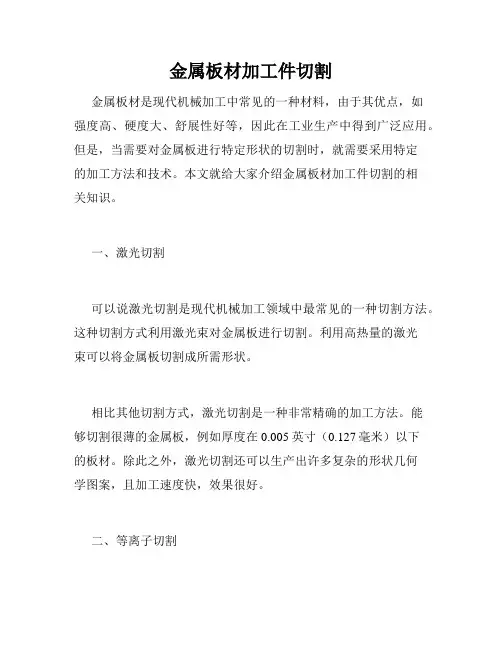

金属板材加工件切割金属板材是现代机械加工中常见的一种材料,由于其优点,如强度高、硬度大、舒展性好等,因此在工业生产中得到广泛应用。
但是,当需要对金属板进行特定形状的切割时,就需要采用特定的加工方法和技术。
本文就给大家介绍金属板材加工件切割的相关知识。
一、激光切割可以说激光切割是现代机械加工领域中最常见的一种切割方法。
这种切割方式利用激光束对金属板进行切割。
利用高热量的激光束可以将金属板切割成所需形状。
相比其他切割方式,激光切割是一种非常精确的加工方法。
能够切割很薄的金属板,例如厚度在0.005英寸(0.127毫米)以下的板材。
除此之外,激光切割还可以生产出许多复杂的形状几何学图案,且加工速度快,效果很好。
二、等离子切割等离子切割是一种以高温等离子体为能量源促使切割材料割开的一种切割方式。
和激光切割相比,等离子切割的精度较低,但可以在大尺寸的金属板上进行切割。
等离子切割一般会在一组带电的电极之间创建一个强电场。
当材料经过电场时,电极会将材料本身变成等离子体。
利用这种等离子体能量,可以对金属板进行切割。
三、氧化火焰切割氧化火焰切割是一种利用热效应造成切割效果的方法。
它利用火花燃烧金属表面并使氧化,形成痂皮,并利用压缩氧气等化学物质将表面痂皮吹走。
和激光切割、等离子切割相比,氧化火焰切割的精度相对较低。
因此,它更适用于切割比较大的金属板,而不是需要精密成型的小型零件。
四、水切割水切割就是利用高速水流和高压水泵将金属材料表面进行割开的一种方法。
通常水切割需要使用非常纯净的水,并且水枪需要利用压力将水流推送到一定的速度。
水切割的速度相对较慢,但精度非常高。
因此,它适用于许多需要特定精度的产品制造,包括汽车、电子零组件和航空部件等。
小结以上就是金属板材加工件切割的几种方法。
激光切割、等离子切割、氧化火焰切割、和水切割,每种方法各有利弊和应用场景,需要根据不同的加工需求进行选择。
金属切削的基础知识金属切削是一种通过切削工具在金属工件上施加力量,使其产生剪切应力,从而剥离所需形状的金属层的加工方法。
它是目前最常用和广泛应用的金属加工方式之一。
以下是金属切削的基础知识:1. 切削工具:切削工具通常由硬质材料制成,如高速钢、硬质合金等。
常见的切削工具包括刀片、钻头、铣刀等。
刀具的选择根据加工材料、加工形状和加工质量要求等因素进行。
2. 切削速度:切削速度是指在单位时间内切削刀具工作部分对工件的相对运动速度。
它是影响切削加工效果和刀具寿命的重要因素。
通常以米每分钟(m/min)作为单位。
3. 进给速度:进给速度是指切削刀具沿工件表面移动的速度。
它决定了每分钟进给长度。
进给速度的选择需要考虑切削深度、加工精度和刀具强度等因素。
4. 切削深度:切削深度是指切削刀具在每次切削中从工件表面剥离金属的厚度。
切削深度越大,切削力也会增加,刀具磨损加剧。
因此,切削深度的选择要根据材料性质、刀具强度和加工要求等综合考虑。
5. 切削力:切削力是指在切削过程中作用在切削刀具上的力。
它是切削加工过程中的重要力学参数,会影响刀具的磨损和加工精度。
切削力的大小与切削厚度、切削速度、切削角度和材料硬度等因素密切相关。
6. 刀具磨损:切削刀具在切削过程中会不可避免地发生磨损。
刀具磨损会使切削力增加、切削质量下降,并且降低了刀具的寿命。
因此,定期更换和修磨切削刀具是保证加工质量和生产效率的重要措施。
7. 切削液:切削液是指在金属切削过程中加入的一种液体。
它主要用于降低切削温度、润滑切削表面、冲洗切削区域,以减少金属切削时产生的摩擦和热量。
良好的切削液选择能够有效地提高加工质量和刀具寿命。
金属切削是工业生产中广泛应用的加工方式之一,掌握金属切削的基础知识对于提高加工质量、降低生产成本具有重要意义。
因此,对于从事金属加工的工作者来说,了解切削工具、切削速度、进给速度、切削深度、切削力、刀具磨损以及切削液等基础知识是十分必要的。
金属切割知识点总结1. 金属切割的定义金属切割是指利用机械设备把金属材料切成所需要的形状和尺寸的加工过程。
金属切割可以分为冷切割和热切割两种类型。
冷切割是指在室温下进行切割,而热切割则是在切割过程中产生高温,利用热能来进行切割。
常见的冷切割方法包括剪切、冲孔、锯割等,而热切割方法主要包括火焰切割、等离子切割、激光切割等。
2. 常见金属切割方法(1)剪切剪切是一种利用机械设备对金属材料进行切割的方法。
常见的剪切设备包括手动剪板机、液压剪板机、气动剪板机等。
剪切能够实现对金属材料的快速、高效切割,适用于较薄的金属板材。
但是对于较厚的金属材料,剪切需要高功率的设备,且有一定的限制。
(2)冲孔冲孔是指利用冲孔设备对金属板材进行孔洞加工。
冲孔设备主要包括冲床、数控冲床等。
冲孔设备可以根据要加工的形状和尺寸设计制作冲头,然后通过上下冲击的方式对金属板材进行孔洞加工。
冲孔具有高效、精度高的特点,适用于大批量的金属板材加工。
(3)锯割锯割是指利用锯片对金属材料进行切割的方法。
常见的锯割设备包括手动锯、机械锯、数控锯等。
锯割适用于对金属材料进行直线或曲线切割,但是切割速度相对较慢,且存在锯片磨损、噪音大等问题。
(4)火焰切割火焰切割是一种利用火焰对金属材料进行切割的方法。
通过喷嘴内的氧气和燃气混合燃烧产生高温火焰,然后对金属材料进行加热切割。
火焰切割适用于对厚度较大的金属材料进行切割,但是存在切缝宽度大、切口粗糙等问题。
(5)等离子切割等离子切割是一种利用等离子束对金属材料进行切割的方法。
通过等离子喷嘴产生高温等离子束,然后对金属材料进行加热切割。
等离子切割具有切割速度快、切口平整等优点,适用于对各种金属材料进行精细加工。
(6)激光切割激光切割是一种利用激光束对金属材料进行切割的方法。
通过激光器产生高能激光束,然后聚焦在金属材料上进行瞬间加热和切割。
激光切割具有切割精度高、切缝窄、热影响小等优点,适用于对薄板和高硬度金属材料进行高精度切割。
金属管材切割加工金属管材在各种建筑、机械制造、汽车制造等领域都有广泛的应用,而金属管材的切割加工也显得尤为重要。
金属管材的切割加工是指将金属管材进行去边、切割、抛光等加工,使其符合使用要求的过程。
下面我们将对金属管材的切割加工进行详细的介绍。
一、金属管材切割的分类金属管材切割的主要分类有两种,一种是手动切割,另一种是机械切割。
1. 手动切割手动切割是指通过手动操作工具来完成对金属管材的切割加工,这种方式主要适用于小批量、少量的切割任务。
通常使用的工具有金属锯、割切机和手动切割机等。
其中,金属锯是最常见的一种手动切割工具,适用于对较小直径的金属管材进行切割加工。
割切机适用于对大直径的金属管材进行切割加工,其操作过程比较复杂,需要具有一定的技术要求。
手动切割机的使用比较简单,适用于对中小直径的金属管材进行快速的切割加工。
2. 机械切割机械切割是指通过机械设备来完成对金属管材的切割加工,这种方式主要适用于大批量、大量的切割任务。
通常使用的机械设备有电动锯、钢管切割机、激光切割机等。
其中,电动锯适用于对小直径的金属管材进行快速、高效的切割加工。
钢管切割机适用于对较大直径的金属管材进行切割加工,其切割精度和切割速度都比手动切割高。
激光切割机是一种先进的切割设备,适用于对复杂形状的金属管材进行高精度、高速度的切割加工。
二、金属管材切割的工艺流程金属管材的切割加工需要经过一系列的工艺流程,下面我们将对其进行详细介绍。
1. 工件的准备首先需要准备好被加工的金属管材,确定要切割的长度和形状。
2. 切割线的绘制根据所需长度和形状,在金属管材的表面上绘制好切割线。
3. 预切口处理为了确保切割线的位置准确、切割边缘光滑,在切割线的两端先打一个小切口。
4. 切割加工按照切割线进行加工,手动切割时需注意力度和切割速度,机械切割时需注意设备的运行状况,避免发生事故。
5. 去毛刺处理切割完后,需要对切口进行去毛刺处理,以保证切口的平整度和使用安全性。
金属切割工艺金属切割工艺是指将金属材料通过一定的工艺方法,使其被切割成所需要的尺寸和形状。
金属切割工艺的发展与金属材料的应用领域有着密切的联系,随着工业领域的不断发展,对金属材料的需求也越来越高,因此金属切割工艺的应用也越来越广泛。
金属切割工艺的种类繁多,根据切割方式的不同,可以分为机械切割、热切割和化学切割三种类型。
机械切割是指通过机械设备对金属材料进行切割,例如剪切、冲压、钻孔、铣削等方式。
这种切割方式的优点在于切割精度高,且适用于较为硬度较高的金属材料。
但是,机械切割的速度较慢,且对金属材料的形状要求较为严格。
热切割是指通过加热金属材料,使其达到熔化状态从而进行切割。
这种切割方式的优点在于可以对较厚的金属材料进行切割,且速度较快。
但是,热切割会对金属材料的组织结构产生影响,且易产生变形和变色。
化学切割是指通过化学方法对金属材料进行切割。
这种切割方式的优点在于可以对复杂形状的金属材料进行切割,且速度较快。
但是,化学切割的成本较高,且对环境有一定的污染。
在金属切割工艺中,刀具的选择也是非常重要的。
常见的刀具有圆锯、带锯、钻头、铣刀、刨刀等。
不同的刀具适用于不同的切割方式和金属材料。
例如,圆锯适用于对较大直径的金属材料进行切割,带锯则适用于对较薄的金属材料进行切割。
除了刀具的选择外,金属切割工艺中还要考虑到切割速度、切割深度、刀具的磨损等因素。
这些因素的合理选择,可以提高切割效率,减少切割成本。
总的来说,金属切割工艺是一项非常重要的工艺,它广泛应用于工业领域,如汽车制造、机械制造、建筑领域等。
随着金属材料的应用领域不断扩大,金属切割工艺也将不断发展,为工业生产的发展提供更加优质的服务。
金属切割的定义
在金属属工业里.金属切割一这个词似乎从来不会被人提起其原因是切割工艺在金属处理中太常见了以至于它己经没有任何意义了。
切割作业可以分为两个大门类:芯片成型和无芯片成型。
压制,剪切、冲裁,冲切,弯曲、穿孔‘分段冲裁和冲压都是无芯片的金属片材加工工艺。
铣削和车削这些都是芯片成型工艺。
冲切和冲裁格类似.其加工都是在片材上移除一邵分材科并留下一个空洞。
冲切和冲裁的不同在于冲切一次加工多片片材』形成多个同样的形状』而冲裁则在一片片材上切割出多个形状这个情况与用模具在面团上切出饼千很相似。
图中的金属拉环一般用作易拉罐的顶盖.它基本上就是用冲裁工艺制成的。
分段冲裁则是从上而下小块地冲击剪切片材.其工作方式类似缝纫机。
剪切则需要一次冲击一次切割并且在两次处理的间隙上进行很精确的控制。
该文章由高能激光(编辑发布,转载请注明!)。
