答案解析《技术与设计2-》第一章试题

技术与设计2 全册学习通超星课后章节答案期末考试题库2023年1.下列不属于体现结构的强度的是( )参考答案:自行车的支撑架与地面的夹角太大,自行车倒了2.下列不属于工艺的是( )参考答案:民间剪纸艺术品3.下列不是影晌结构强度因素的是( )参考答案:颜色4.不同模型在不同阶段有不同作用,主要用于研究产品的各种性能以及人机关系的是以下哪种模型?( )参考答案:功能模型5.不同的材料一般采用不同的连接方式。

金属一般采用( )方式,木材一般采用( )方式,塑料一般采用( )方式,玻璃一般采用( )方式,请依次选择正确的联接方式( )参考答案:焊接、榫接、胶接、胶接6.专利的申请和获得要经过以下几个阶段,①初审,②授权,③提交申请,④实质审查,⑤公布,⑥受理。

正确的顺序是( )参考答案:③⑥①⑤④②7.二十一世纪,随着微型计算机的广泛应用,人类社会逐步进入计算机时代,以计算机为依托的设计层出不穷,这一事实说明( )。

参考答案:技术发展为设计创新提供了条件8.产品的设计分析应考虑的三要素是( )参考答案:人、物、环境9.关于锉刀的使用,以下说法不正确的是( )参考答案:锉削产生的铁屑要用嘴吹掉10.分别在一根竹杆和一根同样尺寸的脆性塑料杆上不断加挂相同质量的重物,竹杆比脆性塑料杆能挂更多重物而不会断裂。

此试验说明主要是( )影响结构的强度参考答案:材料11.判断一个问题是否有价值,下列描述错误的是( )发现该问题已在多年前解决12.号称“天下第一名钟”的景云钟,制造于唐睿宗景云年间,每年除夕中央人民广播电台播放的新年钟声就是以景云钟录制的。

景云钟的制造主要应用了什么工艺?( )参考答案:铸造工艺13.吊扇在启动的瞬间，吊杆的主要受力形式有（）参考答案:扭转力14.在使用螺栓连接两块木板时，当两个F作用于物体时，构件沿交界面发生相对错动。

如图，此时螺栓主要受到（）参考答案:剪切力15.塑料、橡胶、涂料等高分子材料在使用过程中会遇到老化的问题,由于自然老化周期相对较长,在评价高分子材料的耐老化性能时,通常会采用人工加速老化试验方法:在试验箱中同时模拟大气可见环境中的光.氧.热和降雨等因素。

三、拓展题1. B 2. C 四、作图识图题划线 —►锯割下料 — 五块板料锯割而刨平E 紧固板与侧面支撑板钉接一凳中与支撑架钉接 表面修饰一凳面与支撑架钉接五、 读图作图题小李挖小树坑斜小明扶定小树小李培土小明提水小李用小竹竿对 小树固定浇水六、 20. 理的加工流程:刀VI 旧热处理提高硬度，需要较高的温度，如果对装有塑料套柄的剪刀进行热处理，塑料必定熔化。

比较合 第一章结构与设计答案一、1 2 3 4 5 6 7 8 9 10 B C D A C C D C C D 1112 13 14 15 16 17181920ACDCBC二、技术实验题1、 试验名称：雨伞性能试骑试验目的：测试雨伞性能，试验准备：待测雨伞、水、水盆等（学生需写出用 到的器材）试验方法：%1 抗风性能试验：撑开雨伞，握住伞柄，举高后用力快速向下拉，观察雨伞是否翻转或变形，并作记录。

%1 防水性能试验：撑开雨伞，在雨伞伞面上泼大景的水，或者在大雨下撑伞，观察雨伞是否漏水，并作记 录。

2、 试验目的：测试纸张的结构造型与强度的关系试验结果：1、物体的结构造型对强度有影响。

2、 相同材料的物体结构不同，强度不同3、 相同结构造型的材料，间距不同，强度不同4、 我们可以改变结构来增强物体的结构强度实例：工字钢型材、矿泉水瓶上的凹凸纹第二章流程与设计答案 一、选择题1. C2. C3. D4. D5. A6. B7. C8. B9. A 10. D二、设计题2、由于101胶水在空气中瞬间凝固，且渗透性强，若采用小明的设计方案，达不到粘接的目的。

合理的流程如下：加热城压刀身—>热处理以提高刀身的硬度刀身钗接—>安装塑料套柄输出灯光设定温度第三章系统与设计答案1 2 3 4 5 6 7 89ACDDCADCA10、⑧、⑤⑦、①③④11、 目的性：都江堰是一座大型的水利工程：整体性：主体由鱼嘴分水堤、宝瓶口、飞沙堰溢洪道三部分组成相关性：鱼嘴分水堤把汹涌的岷江分隔成外江和内江，外江排洪，内江通过宝瓶门流入成都平原。

技术与设计2第一单元结构与设计单元练习题一、选择题(每小题四个选项中，只有一个选项正确，每小题2分，共60分)1•下列结构是受自然界事物结构启发而产生的(C)A.口杯B.衣服C.飞机D.手表2•我们所用的板凳属于(B)结构。

A.实心结构B.框架结构C.空心结构D.壳体结构3.悉尼歌剧院的外壳属于(C)A.实体结构B.框架结构C.壳体结构D.混合结构4.分析下列物体的结构类型，判断哪个不属于壳体结构(D)A.头盔C.贝类B.圆形陶瓷饰品D.金字塔5.体操运动员在单杠上做大回环姿势时，会使杠体产牛(B)变形。

A.拉伸B.弯曲C.压缩D.断裂6.上刀梯是是湘西苗族的传统活动，表演者为保证脚不受割伤，必须力求脚面垂直落在刀刃上，绝不滑动。

此时脚面承受(B)A.拉力B.压力C.剪切力D.弯曲力7.我国塔式建筑的结构一般都是由上到下越来越大，这主要是考虑它的(A)A.稳定性B.强度C.美观性D.经济性8.走钢丝的人手上拿着一条长棒的目的是(C)A.美观B.重心低C.保护D.支撑9.可以用受力结构的稳定性来解释的事实是(C)A.拔河的绳子断裂B.鸡蛋在某种情况下可以承受很大的外力C.广告牌被台风吹倒D.耳机与电脑主机的插口接触不良，听不到咅乐10.以下哪一个结构是不属于利用不稳定的结构实现某些功能的(C)A.游乐设施的跷跷板功能结构B.房间门口的活页功能结构；C.学校运动场的篮球架结构D.圆珠笔的笔嘴结构。

11.影响结构稳定性的因素有(D)①结构的形状②材料③支撑面积大小④物体重心的位置A.①②③B.②③C.①④D.①③④12.我们常用的A形梯不釆用铝合金片，而是采用长方形截面的构件，这说明以下哪个因素(B)影响着结构的强度？A.材料B.形状C.构件D.连接方式材料：人们最早利用混凝土的时候，只是把它当作人造石材。

作为人造石材的混凝土与一般 石材一样，虽然有较好的耐压性能，但是经不起拉力。

但是它有一个重要的性质，那就是它 的膨胀系数与钢材很接近。

技术与设计2——教材问题及部分习题参考答案第一单元结构与设计第一节常见结构的认识1．本节重要概念：结构、构件、实体结构、框架结构、壳体结构。

2.教材第2页中的几幅图生动、形象地说明结构广泛存在于自然界中。

3.教材第3页“案例分析”中的三个实例，均说明自然界动物、植物中存在的各种各样的结构可以用来为人类服务，人类可以从中获取感悟而解决某些技术问题，实现一些发明创造。

4.教材第3页“马上行动”受自然界事物结构的启发而产生的产品有船桨（鱼鳍）、人工冷光（萤火虫）、风筝（鹰）、锯（蝗螂臂或锯齿草）、车轮（随风旋转的飞蓬草）、潜水艇（海豚）、声呐（蝙蝠）、潜水用的脚蹼（鸭子）、潜水艇的流线型设计（鱼类）等。

本栏目的设置目的是让学生内化“自然界结构对技术领域的启发”，要养成对日常生活细心观察的意识和创新意识，知道解决技术问题不仅需要正确的方法，更要有持久的恒心和毅力。

5.无论是自然界的结构现象的举例，还是技术领域中的结构现象的举例，教材都注重了知识与技能、过程与方法、情感态度与价值观的统一。

6.教材第4页“阅读”1907年的魁北克大桥坍塌，被列为20世纪十大技术失误之一。

这里用反面例子来说明合理结构的重要性，给人以心灵的震撼，引起人们对结构的重视。

“阅读”为选学内容。

7.教材第4页“马上行动”自然界：地球的结构、金刚石的结构、树的结构……技术领域：汽车的结构、自行车的结构,2008年北京奥运会主体育场“鸟巢”的结构……社会领域：教育管理系统的结构、家庭的结构、企业的管理结构……8.从力学角度理解结构是一个难点，建议教师查阅有关结构力学和理论力学书籍，研究结构构件的受力以及基本受力形式。

应注意结构概念不能只局限于建筑结构的理解上。

9.教材第5页的插图，形象地说明了构件的受力形式。

10.教材第5页“马上行动”11．教材第6页“案例分析”这里侧重分析简易桥梁桥面的静态受力。

12.教材第6页“马上行动”吊兰的支撑架承受吊兰的拉力；桥墩承受来自桥面、桥上负载的压力，两端被托住的梁受到支撑力等。

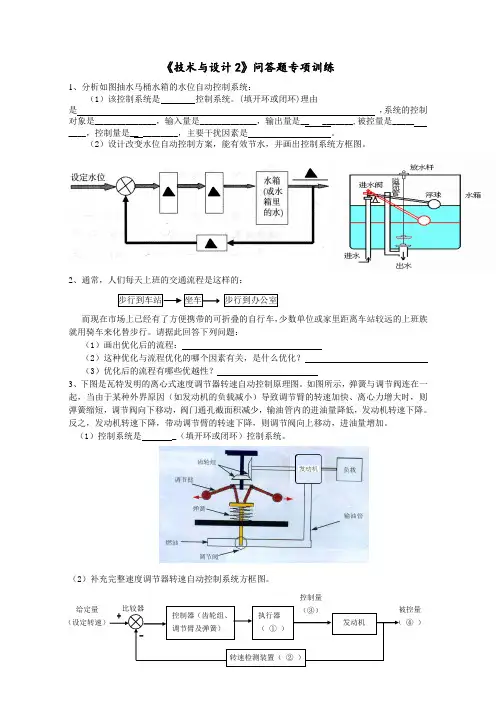

《技术与设计2》问答题专项训练1、分析如图抽水马桶水箱的水位自动控制系统：（1）该控制系统是控制系统。

(填开环或闭环)理由是，系统的控制对象是______________，输入量是_____________，输出量是__ _______,被控量是_____ ____，控制量是__ ________，主要干扰因素是。

（2）设计改变水位自动控制方案，能有效节水，并画出控制系统方框图。

2、通常，人们每天上班的交通流程是这样的：而现在市场上已经有了方便携带的可折叠的自行车，少数单位或家里距离车站较远的上班族就用骑车来化替步行。

请据此回答下列问题：（1）画出优化后的流程：（2）这种优化与流程优化的哪个因素有关，是什么优化？（3）优化后的流程有哪些优越性？3、下图是瓦特发明的离心式速度调节器转速自动控制原理图。

如图所示，弹簧与调节阀连在一起，当由于某种外界原因（如发动机的负载减小）导致调节臂的转速加快、离心力增大时，则弹簧缩短，调节阀向下移动，阀门通孔截面积减少，输油管内的进油量降低，发动机转速下降。

反之，发动机转速下降，带动调节臂的转速下降，则调节阀向上移动，进油量增加。

（1）控制系统是_（填开环或闭环）控制系统。

（2）补充完整速度调节器转速自动控制系统方框图。

步行到车站坐车步行到办公室给定量（设定转速）控制器（齿轮组、调节臂及弹簧）发动机控制量（③）被控量（④）执行器（①）比较器+（3）在发动机的转速控制过程中，当被控量发生变化时，执行器的状态_（选填会或者不会）发生变化；除了设定转速的变化引起被控量变化以外，其它能引起被控量变化的一切因素统称为干扰因素，此题中的干扰因素有_。

4、分析抽水马桶水箱的水位自动控制系统：（1）该控制系统是控制系统。

理由是。

系统的控制对象是，输入量是，输出量是 ,被控量是，控制量是，主要干扰因素是。

（2）设计改变水位自动控制方案，能有效节水，并画出控制系统方框图。

5、苏州博物馆新馆工程总建筑面积为16000 m²，地下一层，地面二层，其基本结构为钢筋混凝土框架及剪力墙结构，局部设计有金属轻型钢架结构。

技术与设计2复习提纲第一章结构与设计一、结构的涵义1、结构是指物体的各组成部分之间的和。

2、结构的本质：结构是可承受一定的架构形态，可用来抵抗引起和改变的力。

简单地说，结构是为了和，这便是结构的本质。

3、架构：物体的主体框架与构造形式。

4、构件：结构的各组成部分。

例题1、结构的本质是（）A、构成自身的空间形态B、物体各个组成部分的叠加C、承受力和抵抗变形D、物体的主体框架和构造形式二、结构的类型并举例说明（从力学的架构与形态考虑）例题1、分析下列物体的结构类型，判断哪个属于实体结构。

（）A、电灯泡B、乒乓球C、橡皮檫D、篮球2、分析下列物体的结构类型，判断哪个不属于实体结构：（）A、太湖大堤B、冰山C、长城D、栅栏3、下列选项中，属于框架结构的是（）A、房屋的墙体B、中国万里长城C、化工厂的储油罐D、教室的门窗4、我们所用的板凳属于（）结构。

A、实心结构B、框架结构C、空心结构D、壳体结构5、分析下列物体的结构类型，判断哪个不属于壳体结构。

（）A、摩托车头盔B、圆形陶瓷饰品C、贝类D、金字塔6、摩托车事故中驾乘人员死亡的70％以上都是没有戴头盔或者是头盔质量不合格造成头部受伤所致。

质量合格的安全头盔能有效保护人的头部，是因为：（）A、合格头盔制作优良，戴在头部空隙小，与头部形成一个整体，是一个坚固的实体结构。

B、合格头盔的密封性好，里面的空气能起到缓冲撞击的作用。

C、合格头盔是一个良好的壳体结构，坚硬的壳体能有效保护头部。

D、合格头盔视野清晰，可以帮助车主避免交通事故的发生。

三、变形1、变形:构件受外力作用时,要发生形状或大小的改变,这种改变称为 .2、变形的种类⑴ :拉伸所产生的变形为拉伸，组成材料（麻或钢丝）的粒子被拉开。

⑵ :压力所产生的变形为压缩，组成材料（木料或其他）的粒子被推近。

⑶ :当杆件受到与杆纵轴线相垂直的外力作用时,杆件产生的变形为弯曲.例题1、在举办运动会的时候，运动员在单杠上做大回环姿势时，会使杠体产生（ ）变形。

2021年技术与设计2-第一单元结构与设计学考真题选编一、单项选择题（每小题3分，在每小题给出的四个选项中，只有一个是符合题目要求的，不选、错选、多选均不得分）1.如图是一款纸制环保可折叠的婴儿餐桌椅，配有安全带。

下列设计主要是从结构强度的角度考虑的是（D）。

A.采用了上小下大的形状B.可折叠、拼插•C.加大了底部重量/ [D.使用了较厚的材料。

J ■ T2.某公司设计了一款造型美观的照片树，“树枝上”布满了 4 M小夹子，可以用来夹照片、纸张等。

为了提高此产品的稳定性，下列措施中最可行的是（A）oA,增大底座的面积和重量B.增加“树枝”和夹子的数量c.增加立柱的高度D.立柱采用更高强度的材料3.摩托车事故中驾乘人员死亡的70%以上，都是头盔问题造成头部受伤所致。

质量合格的安全头盔能有效保护人的头部，是因为（C）。

A.合格头盔的密封性好，里面的空气能起到缓冲撞击的作用B.合格头盔的强度大，可以避免交通事故的发生C.当合格头盔受到外力冲击时，外力将由孤面整体分担承.受，抵抗变形D.合格头盔戴在头部空隙小，头盔是一个坚固的实体结构竹竿4.在测试相同尺寸的竹竿和泡沫条的各类性能时，不断加挂相同质量的钩码（右图），最可能出现的现象是（C）oA.竹竿先断裂，抗拉性较差B.竹竿先断裂，抗压性较差C.泡沫条先断裂，抗拉性较差D.泡沫条先断裂，抗压性较差5.如图所示为一款特别设计的牙刷消毒器，采用不倒翁造型，不容易歪倒。

其保持稳定的主要因素是（B）。

A.采用塑料外壳B.重心位置低，底面是球形C.支撑面大D.接触面小6.图示为我国自主研制的首款大型客机C919o从结构类型来看，A. 实体结构B.框架结构C.壳体结构D.桁架结构7. 某手摇式晾衣架如右图，在转动手柄升降晾衣架的过程中，转轴主要受到的作用力是(OoA. 压力B.剪切力C. 扭转力D.拉力8. 若在图示木质横梁正中间放置重物，横梁不会受到的力是(B)oA. 弯曲力B.扭转力C.压力D.剪切力9. 生活中偶尔会有高压线塔，在大风中被吹折。

2010-2011年度第一学期高二通用技术期中测试(带答案）一、单项选择题（以下题目中，有且只有一个正确答案，本大题共15小题，每题2分，共30分）1、狩猎者从灌木丛走过，裤子沾满了令人讨厌的苍耳子。

仔细观察苍耳子，它的表面布满了许多小刺，每根刺上都有细细的倒钩，碰到纤维的衣物，便粘在上面。

瑞士的乔尔吉〃朵青斯经过8年的研究，根据苍耳子的结构发明了（B）A、拉链B、尼龙搭扣C、鱼钩D、飞机2、日常生活中，使用螺丝刀时，螺丝刀需要承受什么力（D）A、拉力B、压力C、弯曲力D、扭曲力3、如果一个构件在52m的横截面积上，受到外力的作用，产生了20N的内力，那么该构件的应力(压强）是（4）A、25PaB、15PaC、4PaD、100Pa4、下列哪种物体利用了重心位置低来保持稳定（C）。

A、三脚架B、A字形梯C、不倒翁D、大坝5、单脚支撑的自行车的稳定性是利用了（D）。

A、重心位置B、支撑面积的大小C、结构的形状D、综合利用以上各因素6、走钢丝的人手上拿着一条长棒的目的是（B）A、美观B、重心低C、保护D、支撑7、钻石有令人难以置信的强度，就是因为它的分子结构为四面体，每个面都是三角形，这说明了结构的强度与下面那个因素有关。

（C）A、重心位置B、结构的材料C、结构的形状D、综合利用以上各因素8、一般情况下，不锈钢杯比纸杯的强度大，这说明了结构的强度与下面那个因素有关。
