PCB 工艺流程与 FPC 制作流程现代电子产品中常见的 PCB（Printed Circuit Board，印刷电路板）和 FPC （Flexible Printed Circuit，柔性印刷电路板）在电子行业扮演着重要的角色，它们是电子设备中连接各种电子器件的基础。

本文将介绍 PCB 和 FPC 的制作流程，以及它们在电子制造中的重要性。

PCB 制作流程PCB 制作流程是一个复杂的工艺过程，主要包括原材料准备、电路设计、印刷、化学蚀刻、表面处理、成品检验等多个步骤。

1. 原材料准备PCB 的制作需要基板材料（通常为玻璃纤维覆铜板）、印刷墨水、蚀刻液等。

不同的 PCB 需要选择不同的材料，如高频 PCB 需要选用特殊的材料。

2. 电路设计根据电子设备的要求设计 PCB 的布局和走线，确定元件的位置和连接方式。

设计师需要使用 CAD 软件进行设计，并生成 Gerber 文件用于后续加工。

3. 印刷在基板上印刷电路图案，通常采用光绘技术，通过光刻胶和光罩形成电路图案。

4. 化学蚀刻将已经印刷好的基板放入蚀刻液中，使得未被光刻胶覆盖的铜层被蚀刻掉，形成电路连接。

5. 表面处理对 PCB 进行防腐蚀处理，常用的方法包括 OSP、HASL、金属化等。

6. 成品检验对制作好的 PCB 进行电气测试、外观检查等，确保质量符合要求。

FPC 制作流程FPC 是一种灵活的电路板，适用于对柔性要求较高的场合，如手机、平板电脑等。

FPC 制作流程相比 PCB 略有不同，主要包括基材选择、蚀刻、排线、覆盖层等步骤。

1. 基材选择FPC 的基材通常使用聚酯薄膜或聚酰亚胺薄膜，这些基材具有良好的柔软性和耐高温性。

2. 蚀刻蚀刻是将基材上覆盖的导电铜箔蚀刻掉，形成电路图案。

蚀刻过程需要控制好蚀刻液的浓度和温度。

3. 排线对蚀刻好的基材进行排线，通常采用导电胶或导电银浆进行排线，连接各个电路点。

4. 覆盖层为了保护电路，对 FPC 进行覆盖层处理，采用覆盖层膜或喷涂的方式。

pcb制作工艺指标PCB（Printed Circuit Board，印刷电路板）制作工艺指标是衡量PCB制作质量和性能的一系列标准和参数。

这些指标涵盖了从材料选择、电路设计、制作工艺到最终测试等各个环节，确保PCB能够满足设计要求并具备良好的可靠性和稳定性。

以下是对PCB制作工艺指标的详细解读。

一、材料选择1. 基材选择：基材是PCB的核心部分，常用的有酚醛纸基板、环氧树脂基板、聚酰亚胺基板等。

选择合适的基材需要考虑其电气性能、热稳定性、机械强度等因素。

2. 导电材料：导电材料包括铜箔、导电油墨等，用于形成电路中的导线和元件连接。

导电材料的选择应关注其导电性能、附着力、耐腐蚀性等方面。

3. 绝缘材料：绝缘材料用于隔离不同导电层，保证电路的正常工作。

常见的绝缘材料有阻焊膜、绝缘油墨等。

二、电路设计1. 线路设计：线路设计应遵循简洁、清晰、易读的原则，尽量减少导线交叉和弯曲，以降低电气性能损失和故障风险。

2. 元件布局：元件布局应合理，便于焊接、维修和散热。

同时，应避免元件之间的相互干扰和信号损失。

3. 接地与屏蔽：接地设计应确保电路的安全稳定运行，屏蔽设计则用于减少电磁干扰，提高电路性能。

三、制作工艺1. 制版工艺：制版是PCB制作的第一步，包括绘制电路图、制作菲林底片、曝光等步骤。

制版工艺的精度和稳定性直接影响PCB的质量。

2. 蚀刻工艺：蚀刻是将非导电部分的铜箔蚀刻掉，形成电路图形的过程。

蚀刻工艺的控制精度和蚀刻速度是影响PCB质量的关键因素。

3. 孔加工工艺：孔加工包括钻孔、铣孔等步骤，用于形成电路中的通孔和盲孔。

孔加工的精度和孔壁质量对PCB的电气性能和可靠性有重要影响。

4. 导线制作工艺：导线制作包括导线焊接、导线压接等步骤，用于将元件与电路连接起来。

导线制作工艺的精度和稳定性对PCB的电气性能和可靠性至关重要。

5. 阻焊与字符印刷工艺：阻焊工艺用于在电路表面涂覆一层阻焊膜，防止焊接时短路和氧化。

pcb铜基板工艺流程一、概述：PCB铜基板是一种特殊的印制电路板，其主要特点是底材采用铜箔，具有优良的散热性能和导电性能，广泛应用于高功率电子设备、LED照明等领域。

铜基板的制造过程主要包括底材制备、制图、成膜、成型、镀铜、钻孔、贴膜、外层制程和最终检验等工序。

以下将详细介绍pcb铜基板工艺流程。

二、pcb铜基板工艺流程：1.底材制备：首先将铜箔加工成所需的大小和形状，通常包括铜箔裁剪、去毛刺、抛光等工序。

然后，将加工好的铜箔与介质（通常为玻璃纤维布）层层压合，形成铜基板的底材。

2.制图：利用电脑辅助设计软件将电路图转化为电路板的制图文件，并进行布局确定、导线连接等操作。

同时，还需要进行电路板外框的设计。

3.成膜：将基材放置在特定的涂覆机上，通过涂布的方式在其表面形成一层保护膜，以保护基材免受化学物质的侵蚀。

4.成型：将成膜的基材放入特定的模具中，通过高温和压力的作用，使其成型并获得所需的厚度和表面特性。

5.镀铜：在成型完成的基材上镀上一层薄薄的铜层，以增加其导电性能。

镀铜的方式通常有湿镀铜和干镀铜两种。

6.钻孔：在铜基板上钻孔，用于连接不同层次的电路，通常采用机械钻孔或激光钻孔的方式进行。

7.贴膜：在铜基板上贴上一层保护性膜层（通常为无机胶膜），以保护板表面不受腐蚀，同时也能增加板的机械强度。

8.外层制程：对板的外层进行镀金、焊盘制作、喷阻焊油和剥雳等处理，以便与其他电子元器件的连接和安装。

9.最终检验：对制作完成的铜基板进行外观检查、电气性能测试、可靠性测试等，确保其质量符合要求。

以上为pcb铜基板的工艺流程，不同厂商和不同要求的铜基板制作过程可能会有所差异，但基本的工艺流程是相似的。

通过上述工艺流程，可以生产出高质量的pcb铜基板，用于各种电子设备的生产和应用。

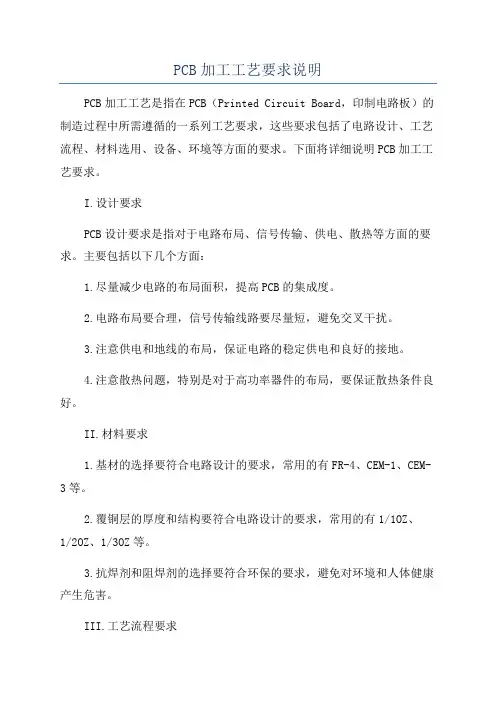

PCB加工工艺要求说明PCB加工工艺是指在PCB（Printed Circuit Board，印制电路板）的制造过程中所需遵循的一系列工艺要求，这些要求包括了电路设计、工艺流程、材料选用、设备、环境等方面的要求。

下面将详细说明PCB加工工艺要求。

I.设计要求PCB设计要求是指对于电路布局、信号传输、供电、散热等方面的要求。

主要包括以下几个方面：1.尽量减少电路的布局面积，提高PCB的集成度。

2.电路布局要合理，信号传输线路要尽量短，避免交叉干扰。

3.注意供电和地线的布局，保证电路的稳定供电和良好的接地。

4.注意散热问题，特别是对于高功率器件的布局，要保证散热条件良好。

II.材料要求1.基材的选择要符合电路设计的要求，常用的有FR-4、CEM-1、CEM-3等。

2.覆铜层的厚度和结构要符合电路设计的要求，常用的有1/1OZ、1/2OZ、1/3OZ等。

3.抗焊剂和阻焊剂的选择要符合环保的要求，避免对环境和人体健康产生危害。

III.工艺流程要求1.图纸制作要准确无误，包括电路布局图、各层堆叠图、过孔图等。

2.材料准备要完备，包括基材、覆铜层、抗焊剂、阻焊剂、过孔导电、焊接材料、包装材料等。

3.印刷要均匀、充分、准确，确保电路图案的清晰度和信号的正常传输。

4.固化要遵循正确的固化工艺，确保电路板的强度和稳定性。

5.蚀刻要均匀、完整，确保图案的清晰度和信号的正常传输。

6.插件要准确、牢固，确保各组件的稳定性和可靠性。

7.焊接要准确、牢固，确保焊点的强度和稳定性。

8.绝缘要做好绝缘处理，确保电路板的安全性和稳定性。

9.整板要进行全面的检查和测试，确保电路板的质量和性能。

IV.设备要求1.设备要先进、精密，能够满足高要求的工艺流程。

2.设备要稳定可靠，能够保证生产过程的稳定性和一致性。

3.设备要易于操作、调整，便于工艺流程的改进和优化。

V.环境要求1.温度要适宜，一般控制在20℃~25℃，以避免温度变化对工艺流程产生影响。

PCB基材覆铜板生产过程与工艺原理常规PCB 基板材料一一覆铜板，目前世界上绝大多数生产方式是间歇式。

它主要是通过四道大工序依次完成的:树脂胶液的合成与配制(制胶);半成品的浸、干燥(上胶);层压成型(压制);剪切、包装。

纸基覆铜板与玻纤布基覆铜板在生产过程方面有所差异。

下图为两种覆铜板的生产过程:，纸基覆铜板生产过程玻纤布基覆铜板生产过程(一)树脂肢液制造树脂胶液制造在反应釜中完成。

酣醒纸基覆铜板的树脂胶液制造一般要从原树脂的合成反应开始。

当原树脂制作成为A 阶段的树脂状后，再在反应釜中加入其他树脂、助剂、溶剂等进行配制，最后制成可直接上胶加工的树脂胶液(海外将它称为凡立水， resIn varnish) 。

它的原树脂的制造，一般为改性酣醒树脂的制造。

在这个制造过程中，主要控制的性能检验项目有:树脂胶化时间(又称为凝胶化时间， gel time) 、树脂挥发物含量(volatile content)、密度、黠度、固体量、游离酣含量等。

再对树脂制造过程进行中间控制或一般工艺研究性测定，常见的项目有:pH 值、蒙古度、胶化时间、折射率、水数、浑浊度、酣反应率、游离醒含量等。

环氧-玻纤布基覆铜板的树脂胶液制造，主要是树脂配制加工，即将由专业的树脂生产厂所提供的原树脂(环氧树脂)投入反应釜中，再加入固化剂、固化促进剂、其他助剂、溶剂等，进行混合、溶解而制成。

在树脂合成反应加工中，设备设计、选型中的反应釜的蒸发面积(或反应釜的径高比)、真空泵的抽气速率、冷凝器的冷凝面积、冷凝水温度、反应釜夹套的加热及冷却的方式、反应釜的搅拌器效果等，都对合成树脂的性能有着重要的影响。

而对制造中各反应阶段温度、真空度、反应时间的正确、合理控制，也是十分重要的。

对于树脂配制加工来说，要严制各个组分的投料量以及混合、溶解反应的时间、温度。

(二)半成品浸渍干燥加工将制造好的树脂胶液注人到上胶机的胶槽中，以纤维纸、玻纤布、玻纤纸等为增强基材，进行浸渍树脂胶液，再经上胶机烘箱，在120~180°C 的条件下加热干燥，使树脂处于半固化状态(B 阶段树脂) ，且去除溶剂。

PCB全流程讲解PCB（Printed Circuit Board）也称为印刷电路板，是一种用于连接电子元件的导线板，广泛应用于电子设备中。

接下来，将对PCB的全流程进行讲解。

一、原材料准备PCB的制造过程从准备原材料开始。

通常情况下，PCB的主要原材料包括电路板基材、铜箔、光敏胶和外层保护层等。

电路板基材通常是由玻璃纤维和环氧树脂组成的复合材料。

铜箔则作为基板表面的导电层。

光敏胶用于制作电路板上的图案，而外层保护层则用来保护电路板。

二、设计制作电路图在PCB制造的过程中，首先需要设计并制作电路图。

电路图是PCB的设计蓝图，用于确定电路上各个元件的连接关系。

通过电路图可以确定电路板上导线、连线、连接孔等的位置和形状。

三、PCB板模制作在进行PCB的制造过程中，需要利用所设计的电路图制作PCB板模。

首先，将电路图通过专业软件进行图像转化，然后使用光刻技术将电路图转移到铜箔上。

接下来，通过酸蚀等化学处理将不需要的铜箔腐蚀去除，形成所需的图案。

四、印刷线路层在PCB制造的过程中，需要在电路板基板上铺设一层薄薄的铜箔，以形成线路层。

该层通常由内层和外层两部分组成。

内层是通过将两片基板用铜箔连接在一起，然后通过酸蚀等方法将不需要的铜箔去除，形成所需的线路图案。

外层则通过类似的方法制作。

五、开孔在PCB制造过程中，为了实现电子元件的插入和连接，需要在电路板上开孔。

开孔一般通过机械钻孔或激光钻制作，孔径和孔距需要与电子元件的尺寸和规格相匹配。

六、喷镘制图喷镘制图是将光敏胶喷涂到PCB板上，并利用UV光照射将胶层固化，形成所需的图案。

通过此步骤，可以形成电路板上各个元件的图案，并形成电路板的最终形态。

七、焊接元件和测试在PCB板制造完成后，需要将所需的电子元件焊接到电路板上。

通常情况下，焊接过程包括表面贴装技术（SMT）和插件技术（PTH）。

焊接完成后，还需要进行电路板的测试，以确保元件的正常工作。

八、清洁和包装在所有的制造步骤完成后，还需要对PCB板进行清洁和包装。

PCB工艺标准一、PCB尺寸与层数1.PCB尺寸：PCB（Printed Circuit Board）板的尺寸根据实际应用需求而确定。

一般来说，PCB板的最大尺寸为400mm x 400mm，最小尺寸为1mm x 1mm。

2.PCB层数：PCB板的层数根据信号的复杂性和电源分布的需求来确定。

常见的PCB层数从2层到8层不等。

二、PCB材料选择1.基材：PCB板常用的基材包括FR4、CEM-1、铝基板等。

FR4是一种较为常用的材料，具有高绝缘、耐高温、耐化学腐蚀等优点。

CEM-1具有较高的机械强度和刚性，适用于高密度和多层PCB。

铝基板具有高导热、轻量化等特点，适用于大功率电子器件。

2.铜箔：PCB板上的导电层是由铜箔构成，铜箔的厚度和材料质量对PCB的性能有重要影响。

一般来说，厚度为18μm的普通铜箔应用较为广泛。

三、表面处理标准1.镀金处理：镀金层可以提高PCB板的耐腐蚀性和导电性能。

常见的镀金处理包括镀镍金和镀锡金。

2.化学镍金处理：化学镍金是一种环保且性能优良的表面处理方式，可以提高PCB板的可焊性和耐腐蚀性。

3.有机可焊性涂覆：在PCB板的表面涂覆一层有机可焊性涂层，可以提高PCB板的可焊性和耐腐蚀性。

四、IPC标准IPC（International Electrical Manufacturers Association）标准是美国电子电路与互联技术制造商协会制定的标准，旨在确保PCB制造的质量和可靠性。

IPC标准包括IPC-6012（印制板通用规范）、IPC-6013（印制板组装通用规范）等。

五、PCB尺寸标准1.标准尺寸：PCB板的尺寸标准根据实际应用需求而确定，常见的标准尺寸包括50mm x 50mm、100mm x 100mm、200mm x 200mm等。

2.非标尺寸：对于一些非标尺寸的PCB板，需要根据具体应用需求进行定制化生产。

非标尺寸的PCB板需要在生产前进行图纸设计和审核，以确保满足实际应用的要求。

PCB基材覆铜板生产过程与工艺原理PCB（Printed Circuit Board，印刷电路板）是现代电子产品不可或缺的组成部分之一、PCB基材覆铜板是PCB制作中的关键工序之一，它提供电路连接的基础，并且对最后产品的性能和可靠性有着重要影响。

1.基材选择：常见的PCB基材有玻璃纤维布覆铜板（FR-4）、高温陶瓷基板等。

选择合适的基材取决于电路板的使用环境、电性能要求等因素。

2.表面处理：基材表面需要进行处理，以保证覆铜层与基材之间的粘附强度。

常见的表面处理方式包括化学处理、机械处理等。

3.铜箔铺设：将铜箔放在基材上，并通过加热和压力使其与基材结合。

铜箔的厚度会根据电路的需求而定，一般有1/2盎司、1盎司等不同规格。

4.图形制作：通过光刻蚀除方式将需要的电路图案印在覆铜板上，形成所需的导线和连接孔。

5.蚀刻：将不需要的铜箔部分蚀刻掉，只留下需要的电路图案。

6. 焊接覆盖层：通过覆盖层（solder mask）保护电路板，防止短路和损坏。

覆盖层的材料一般为有机聚合物。

7.防腐蚀处理：将电路板进行防腐蚀处理，以延长其寿命和可靠性。

在PCB基材覆铜板的生产过程中，有一些重要的工艺原理需要考虑：1.粘附强度：基材与覆铜层之间的粘附强度直接影响到电路板的可靠性。

通过表面处理等方式可以提高粘附强度。

2.电性能：铜箔作为导电材料，其电阻率和电导率对电路板的性能有一定影响。

通过选择合适的铜箔材料以及控制覆铜板的厚度可以达到设计要求。

3.光刻制版：通过光刻技术可以在覆铜板上制作精密的电路图案。

在光刻制版过程中，需要使用感光胶和光刻机等设备来实现。

4.蚀刻：蚀刻是将不需要的铜箔部分去除的关键步骤。

常用的蚀刻方法包括化学蚀刻和机械蚀刻。

5.焊接覆盖层：焊接覆盖层的作用是保护电路板，防止其与外界环境发生接触，从而避免短路和损坏。

在整个PCB基材覆铜板生产过程中，需要精密的设备和工艺控制，以确保电路板的性能和可靠性。

不同电路板的需求也会有所不同，因此制造商需要根据具体要求来选择合适的工艺和生产方式。

pcb软板制造工艺流程PCB软板制造工艺流程是指将软板制造过程中所需的各项工艺进行串联，形成一个完整的生产流程。

下面是一个大致的PCB软板制造工艺流程，供参考：一、原材料准备1.1：挤出膜准备：将聚酰亚胺作为基材，进行挤出膜制备。

1.2：涂布：将挤出膜切割成需要的尺寸，然后在表面涂布蚀刻胶。

二、图形制作2.1：曝光：将制作好的电路图按一定的规则制作到透明的基材上。

2.2：显影：将曝光后的基材通过显影的方式去掉不需要的电路图案。

2.3：蚀刻：将显影后的基材放入酸浴中进行蚀刻，将不需要的金属层去除。

三、制架3.1：冲孔：将制作好的软板放置在冲孔机上，按照需求冲孔。

3.2：固定：将冲孔好的软板放置在制架上，通过固定工艺将其固定在位。

四、覆铜4.1：钛靶溅射：将软板放入真空腔室中，通过钛靶溅射技术在软板表面形成钛层。

4.2：电铜：在钛层上通过电镀的方式制作出一层厚度适中的铜层。

五、复合5.1：去除保护层：将覆铜后的软板放入酸浴中清洗，去除保护层。

5.2：薄化：将复合前的软板放入薄化机中进行薄化处理。

六、全割6.1：切割：将复合后的软板放置在切割机上，按照需要的尺寸进行切割。

七、压合7.1：装夹：将切割好的软板放置在高温高压机中，进行装夹处理。

7.2：压合：通过高温高压的方式将软板中的各个层次进行压合。

八、成型8.1：冲孔：将压合好的软板放置在冲孔机上，按照需要进行冲孔。

8.2：裁剪：将冲孔好的软板放置在裁剪机上，按照需要进行裁剪。

九、测试9.1：电性能测试：将制造好的软板进行电性能测试，检查是否符合要求。

9.2：外观检查：对制造好的软板进行外观检查，确保无明显的缺陷。

十、包装10.1：清洁：对测试合格的软板进行清洁处理。

10.2：包装：将清洁好的软板进行包装，以便运输、存储等操作。

以上所述为PCB软板制造工艺的主要流程，实际生产中还需要结合具体的需求进行调整和优化。

同时，为了保证产品质量，还需要进行严格的质量控制和监测。

pcb干膜工艺流程PCB干膜工艺流程PCB（Printed Circuit Board）即印刷电路板，是现代电子产品中不可或缺的元件之一。

而干膜工艺是PCB制造过程中的重要环节，用于在电路板上形成导电图案。

本文将详细介绍PCB干膜工艺的流程。

一、设计电路图在进行PCB干膜工艺之前，需要进行电路图的设计。

设计人员根据电路板的功能和需求，绘制出相应的电路图。

这个过程需要考虑电路的连接方式、电流和电压的要求以及信号的传输等因素。

二、准备基材在进行PCB干膜工艺之前，需要准备好电路板的基材。

一般情况下，基材采用玻璃纤维布覆盖着的铜箔板。

铜箔的厚度和质量会影响到电路板的导电性能和稳定性，因此在选择基材时需慎重考虑。

三、涂覆干膜干膜是PCB干膜工艺中的核心材料，用于形成电路板上的导电图案。

在涂覆干膜之前，需要对基材进行清洁处理，以确保干净的表面。

然后，将干膜均匀地涂覆在基材上，通常采用涂覆机进行自动涂覆。

涂覆干膜的厚度和质量会影响到电路板的导电性能和图案的清晰度。

四、曝光图案涂覆干膜后，需要进行曝光图案的过程。

这个过程中，将电路图通过胶片的方式转移到涂覆了干膜的基材上。

曝光机会通过紫外线将胶片上的图案转移到干膜上，同时进行曝光时间的控制。

曝光后，需要进行显影处理，将曝光的图案呈现出来，并去除未曝光的干膜。

五、蚀刻电路经过曝光和显影后，需要进行蚀刻电路的过程。

蚀刻机会将未被干膜保护的铜箔进行蚀刻，使电路图案得以呈现。

蚀刻电路的速度和深度需要进行精确的控制，以确保电路的质量和稳定性。

六、去除干膜蚀刻电路之后，需要将不需要的干膜去除。

一般情况下，采用化学方法将干膜溶解掉，以保留下电路图案。

去除干膜的过程中需要注意控制时间和温度，以免对电路产生不必要的影响。

七、电路检测PCB干膜工艺的最后一步是进行电路的检测。

通过专用的测试设备，对电路板进行电气特性的测试和功能的验证。

这个过程可以确保电路板的质量和性能符合设计要求，并进行必要的修正和调整。

文章主题：PCB电路板加工工艺流程及参数一、概述PCB（Printed Circuit Board）即印刷电路板，是电子产品中不可或缺的一部分。

它承载着电子元器件，连接着各个部分，是电子设备的基础。

PCB电路板的加工工艺流程及参数，对于电子产品的性能和质量起着至关重要的作用。

在本文中，我们将探讨PCB电路板加工的全面流程及相关参数，帮助您更加深入地了解PCB的加工工艺。

二、PCB电路板加工工艺流程（1）原材料准备与选择PCB电路板的原材料主要包括基材、铜箔、阻焊膜、覆铜膜等。

在原材料选择时，需要考虑到其导热性能、耐高温性能、机械强度等因素，以保证PCB电路板的稳定性和可靠性。

（2）工艺设计PCB电路板的工艺设计包括布线设计、孔位设计、焊盘设计等。

合理的工艺设计不仅能够满足电路的功能需求，还能够提高生产效率和减少生产成本。

（3）印制电路图印制电路图是将电路图案转移到PCB电路板上的过程，主要包括干膜光绘、显影、蚀刻、去膜等步骤。

在这一过程中，需要精准控制时间、温度、光照强度等参数，以确保印刷的准确性和稳定性。

（4）电镀工艺电镀工艺是在铜箔上镀上一层铜以增加导电性。

这一过程包括脱脂、微蚀、化学镀铜、堆焊等步骤，需要严格控制酸碱度、温度、电流密度等参数，以获得均匀、致密的铜层。

（5）插孔工艺插孔工艺是在PCB电路板上加工孔位，主要包括钻孔、镀孔、清洗等步骤。

这一过程需要考虑到孔径、孔距、孔壁粗糙度等参数，以满足电子元器件的插装要求。

（6）过孔工艺过孔工艺是为了在多层电路板中连接不同层之间的导线，主要包括钻孔、化学镀铜、覆盖膜等步骤。

选择合适的镀孔液、调控镀孔时间和温度等参数对于形成均匀的导线至关重要。

（7）阻焊工艺阻焊工艺是在PCB电路板表面覆盖一层耐高温、耐腐蚀的阻焊膜，以保护电路和焊点，增强电路板的环境适应性。

在这一过程中，需要合理控制阻焊涂布均匀度和固化温度，以确保阻焊膜的性能。

（8）喷锡工艺喷锡工艺是在PCB电路板表面喷涂一层锡以增加焊接性能，主要包括脱脂、化学镀锡、热空气平均化等步骤。

pcb板生产工艺流程
PCB板的生产工艺流程如下：
1. 下料磨边：从大卷的基材上剪裁出符合设计要求的小块板材，并进行磨边处理，去除毛刺和锐边。

2. 钻孔：根据设计要求，在板材上钻孔以实现电路导通或固定元器件。

3. 外层图形：在板材表面进行化学或物理处理，形成所需的电路图形。

4. 层压：将多层板材叠加在一起，经过热压机压制成型。

5. 焊接：将元器件通过焊接工艺与PCB板连接在一起，实现电路导通和固定。

6. 检测：对PCB板进行电气和机械性能测试，确保符合设计要求。

7. 表面处理：对PCB板表面进行涂覆、喷锡、镀金等处理，以提高其耐热性、防腐性和导电性等性能。

8. 组装：将元器件按照设计要求安装在PCB板上，并进行焊接和固定。

9. 测试：对组装好的PCB板进行功能测试和性能评估，确保其正常工作。

10. 包装：将合格的PCB板进行包装，以便运输和存储。

以上是PCB板的基本生产工艺流程，具体流程可能会因不同的设计要求和生产厂家而有所差异。
