成倍节拍流水施工案例

流水施工典型例题一、流水施工总结组织方式计算公式定义施工班组 适用情况 固定节拍 T = （m+n-1）t + ∑Z i ，i+1 - ∑C i ，i+1同一过程各段相等 不同过程相等，步距相等N1=N结构简单各段工程量相等时 成倍节拍T = （m+ n 1-1）K b + ∑Z i ，i+1- ∑C i ，i+1 其中n 1 = ∑b i同一过程各段相等 不同过程互为整数倍N 1≠N建筑群或道路管线不等节拍 K i ，i+1 = t i （当t i ≤t i+1） K i ，i+1 = mt i -（m-1）t i+1 （当t i >t i+1） T = ∑K i ，i+1 + mt n + ∑Z i ，i+1 - ∑C i ，i+1 同一过程各段相等不同过程不相等且不成倍数N1=N一般建筑无节奏 累加斜减取大差法求KT = ∑K i ，i+1 + T n + ∑Z i ，i+1 - ∑C i ，i+1同一过程各段不相等 不同过程也不相等N1=N结构复杂各段工程量不相等二、典型例题：（一）固定节拍流水施工1.特点：在组织的流水范围内，所有施工过程的流水节拍都相等，并且都等于流水步距。

即t1=t2＝t3＝K 根据上例图推导流水施工工期的公式。

T ＝（m ＋n －1）K ＋ΣZ －ΣC2.练习：已知某分部工程有3个施工过程，其流水节拍t1=t2=t3=2天，划分为3个施工段。

（1）若无工艺间歇，试计算流水施工工期并绘制流水施工横道图。

（2）若2、3之间工艺间歇2天，又如何？ 解：首先判断属于什么流水：固定节拍。

取k=t=2天，n ＝3，m ＝3，（1） T ＝（m ＋n －1）K ＝（3＋3－1）×2＝10天（2） T ＝（m ＋n －1）K ＋ΣG ＝（3＋3－1）×2＋2＝12（天） 流水施工横道图如下：（二）成倍节拍流水施工 1.特点：同一施工过程在各个施工段上的流水节拍都相等，不同施工过程的流水节拍不完全相等，但成倍数关系。

1.有一分部工程欲组织成等步距成倍节拍流水施工，已知施工段m=6，施工过程n=3，其流水节拍t1＝2天、t2＝3天、t3＝1天，试确定流水步距B 及总工期T，并绘制水平、垂直图表。

解：根据已知条件，求t1、t2、t3最大公约数。

则：K0＝1天设3个施工过程分别为A、B、C，则各施工过程所需专业施工班组的数目为：投入流水施工的班组数：N=2+3+1=6（组）该工程流水施工的工期：T=(N-1)B+mK0=(6-1)×1＋6×1＝11（d）水平及垂直图表如下所示：2．某工程的流水施工参数为：m=6，n=4，Di 如下表。

试组织流水施工方案。

解：可采用分别流水方式。

⑴确定流水步距：∴ K Ⅱ,Ⅲ＝5（天） ∴ K Ⅱ,Ⅲ＝5（天）∴ K Ⅲ,Ⅳ＝3（天）⑵确定工期：⑶绘制水平图表：①K Ⅰ,Ⅱ： 4，7，9，12，14，17 2，6， 9，11，14，18 － 4，5，3， 3， 3， 3，-18 － ②K Ⅱ,Ⅲ：2，6，9，11，14，18 3，6， 8，10，13，16 2，3，3， 3， 4， 5，-16 ③K Ⅲ,Ⅳ： 3，6，8，10，13，16 3，7，11，13，17，21 － 3，3，1， -1， 0， -1，（天））（）（344424433551111,=++++++++=-++=∑∑∑∑=-=+CZ D K T zh m i zh i n j j j3．某基础工程分三段施工，其施工过程及流水节拍为：挖槽—2天，打灰土垫层—1天，砌砖基础—3天，回填土—2天。

试绘出其双代号网络图。

解：【解题注意】对于有多个层段流水施工的网络图，其中间行的节点易由于多进多出而造成逻辑关系错误。

因此常需要增加一些虚箭线和节点来断开无逻辑关12 。

示。

系工作之间的联系，避免引起错误，如图中③→⑤、⑥→⑨、⑩→○Array4、按表给出的逻辑关系绘制双代号网络图，并用图上计算法计算各工作的时间参数，找出关键线路（用双箭线标出），说明计算工期。

案例1(流水施工时间参数计算与横道图绘制)1.背景某工程包括三个结构形式与建造规模完全一样的单体建筑，共由五个施工过程组成，分别为：土方开挖、基础施工、地上结构、二次砌筑、装饰装修。

根据施工工艺要求，地上结构、二次砌筑两施工过程间，时间间隔为2周。

现在拟采用五个专业工作队组织施工，各施工过程的流水节拍见下表2.问题1）上述五个专业工作队的流水施工属于何种形式的流水施工？绘制其流水施工进度计划图，并计算总工期。

2）根据本工程特点，宜采用何种形式的流水施工形式，并简述理由。

3）如果采用第二问的方式，重新绘制流水施工进度计划，并计算总工期。

3.分析与答案1）上述五个专业工作队的流水施工属于异节奏流水施工。

根据表中数据，采用“累加数列错位相减取大差法”（简称“错位相减大差法”），计算流水步距：a、各施工过程流水节拍的累加数列：施工过程A：2 4 6施工过程B：2 4 6施工过程C：6 12 18施工过程D：4 8 12施工过程E：4 8 12b、错位相减，取最大值得流水步距：K(A,B) 2 4 6－） 2 4 62 2 2 -6所以：K(A,B)=2以此类推，K(B,C)=2，K(C,D)=10，K(D,E)=4c、总工期T=ΣK(i,j+1)+Σtn+ΣG=（2+2+10+4）+（4+4+4）+2=32周d、五个专业队完成施工的流水施工进度计划如图所示2）本工程比较适合采用等步距异节奏（成倍节拍）流水施工。

理由：因五个施工过程的流水节拍分别为2、2、6、4、4，存在最大公约数，且最大公约数为2，所以本工程组织等步距异节奏（成倍节拍）流水施工最理想。

3）如采用等步距异节奏（成倍节拍）流水施工，则应增加相应的专业队。

流水步距：K=min（2，2，6，4，4）=2周确定专业队数：施工过程A=2/2=1施工过程B=2/2=1施工过程C=6/2=3施工过程D=4/2=2施工过程E=4/2=2故：专业队总数=1+1+3+2+2=9流水施工工期：T=（M+N－1）K+G=（3+9-1）×2+2=24周采用等步距异节奏（成倍节拍）流水施工进度计划如图所示：。

1.背景某工程包括三个结构形式与建造规模完全一样的单体建筑，共由五个施工过程组成，分别为：土方开挖、基础施工、地上结构、二次砌筑、装饰装修。

根据施工工艺要求，地上结构、二次砌筑两施工过程间，时间间隔为2周。

现在拟采用五个专业工作队组织施工，各施工过程的流水节拍见下表施工过程编号施工过程流水节拍（周）A 土方开挖 2B 基础施工 2C 地上结构 6D 二次砌筑 4E 装饰装修 42.问题1）上述五个专业工作队的流水施工属于何种形式的流水施工？绘制其流水施工进度计划图，并计算总工期。

2）根据本工程特点，宜采用何种形式的流水施工形式，并简述理由。

3）如果采用第二问的方式，重新绘制流水施工进度计划，并计算总工期。

3.分析与答案1）上述五个专业工作队的流水施工属于异节奏流水施工。

根据表中数据，采用“累加数列错位相减取大差法”（简称“错位相减大差法”），计算流水步距：a、各施工过程流水节拍的累加数列：施工过程A：2 4 6施工过程B：2 4 6施工过程C：6 12 18施工过程D：4 8 12施工过程E：4 8 12b、错位相减，取最大值得流水步距：K(A,B) 2 4 6－） 2 4 62 2 2 -6所以：K(A,B)=2以此类推，K(B,C)=2，K(C,D)=10，K(D,E)=4c、总工期T=ΣK(i,j+1)+Σtn+ΣG=（2+2+10+4）+（4+4+4）+2=32周d、五个专业队完成施工的流水施工进度计划如图所示2）本工程比较适合采用等步距异节奏（成倍节拍）流水施工。

理由：因五个施工过程的流水节拍分别为2、2、6、4、4，存在最大公约数，且最大公约数为2，所以本工程组织等步距异节奏（成倍节拍）流水施工最理想。

3）如采用等步距异节奏（成倍节拍）流水施工，则应增加相应的专业队。

流水步距：K=min（2，2，6，4，4）=2周确定专业队数：施工过程A=2/2=1施工过程B=2/2=1施工过程C=6/2=3施工过程D=4/2=2施工过程E=4/2=2故：专业队总数=1+1+3+2+2=9流水施工工期：T=（M+N－1）K+G=（3+9-1）×2+2=24周采用等步距异节奏（成倍节拍）流水施工进度计划如图所示：。

流水施工典型例题一、流水施工总结二、典型例题：（一）固定节拍流水施工1.特点：在组织的流水范围内，所有施工过程的流水节拍都相等，并且都等于流水步距。

即t1=t2＝t3＝K根据上例图推导流水施工工期的公式。

T＝（m＋n－1）K＋ΣZ－ΣC2.练习：已知某分部工程有3个施工过程，其流水节拍t1=t2=t3=2天，划分为3个施工段。

（1）若无工艺间歇，试计算流水施工工期并绘制流水施工横道图。

（2）若2、3之间工艺间歇2天，又如何？解：首先判断属于什么流水：固定节拍。

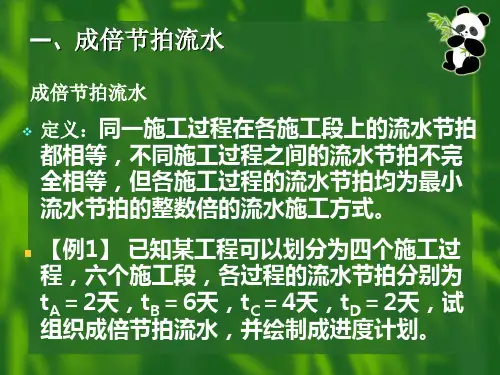

取k=t=2天，n＝3，m＝3，（1） T＝（m＋n－1）K＝（3＋3－1）×2＝10天（2） T＝（m＋n－1）K＋ΣG＝（3＋3－1）×2＋2＝12（天）流水施工横道图如下：（二）成倍节拍流水施工1.特点：同一施工过程在各个施工段上的流水节拍都相等，不同施工过程的流水节拍不完全相等，但成倍数关系。

成倍节拍流水施工的组织步骤：（1）求各施工过程流水节拍的最大公约数作为流水步距K（2）计算各施工过程所需工作班组数bi＝ti/K（3）计算工作班组总数n’＝Σ bi（4）计算流水施工工期T＝（m＋n’－1）K+ΣZ－ΣC2.练习：某分部工程有3个施工过程，其流水节拍分别为t1=1天，t2=3天，t3=2天，划分为6个施工段。
