关于成倍节奏施工横道图

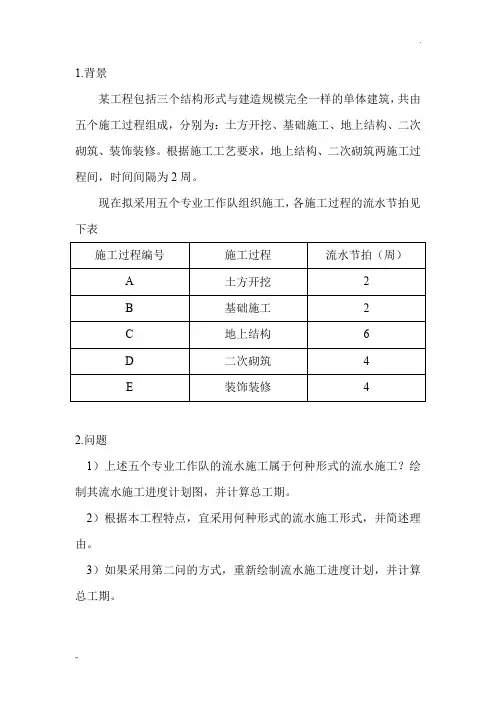

1.背景某工程包括三个结构形式与建造规模完全一样的单体建筑，共由五个施工过程组成，分别为：土方开挖、基础施工、地上结构、二次砌筑、装饰装修。

根据施工工艺要求，地上结构、二次砌筑两施工过程间，时间间隔为2周。

现在拟采用五个专业工作队组织施工，各施工过程的流水节拍见下表施工过程编号施工过程流水节拍（周）A 土方开挖 2B 基础施工 2C 地上结构 6D 二次砌筑 4E 装饰装修 42.问题1）上述五个专业工作队的流水施工属于何种形式的流水施工？绘制其流水施工进度计划图，并计算总工期。

2）根据本工程特点，宜采用何种形式的流水施工形式，并简述理由。

3）如果采用第二问的方式，重新绘制流水施工进度计划，并计算总工期。

3.分析与答案1）上述五个专业工作队的流水施工属于异节奏流水施工。

根据表中数据，采用“累加数列错位相减取大差法”（简称“错位相减大差法”），计算流水步距：a、各施工过程流水节拍的累加数列：施工过程A：2 4 6施工过程B：2 4 6施工过程C：6 12 18施工过程D：4 8 12施工过程E：4 8 12b、错位相减，取最大值得流水步距：K(A,B) 2 4 6－） 2 4 62 2 2 -6所以：K(A,B)=2以此类推，K(B,C)=2，K(C,D)=10，K(D,E)=4c、总工期T=ΣK(i,j+1)+Σtn+ΣG=（2+2+10+4）+（4+4+4）+2=32周d、五个专业队完成施工的流水施工进度计划如图所示2）本工程比较适合采用等步距异节奏（成倍节拍）流水施工。

理由：因五个施工过程的流水节拍分别为2、2、6、4、4，存在最大公约数，且最大公约数为2，所以本工程组织等步距异节奏（成倍节拍）流水施工最理想。

3）如采用等步距异节奏（成倍节拍）流水施工，则应增加相应的专业队。

流水步距：K=min（2，2，6，4，4）=2周确定专业队数：施工过程A=2/2=1施工过程B=2/2=1施工过程C=6/2=3施工过程D=4/2=2施工过程E=4/2=2故：专业队总数=1+1+3+2+2=9流水施工工期：T=（M+N－1）K+G=（3+9-1）×2+2=24周采用等步距异节奏（成倍节拍）流水施工进度计划如图所示：。

施工进度计划横道图(总进度计划)引言概述：施工进度计划横道图，也称为总进度计划，是在工程项目中广泛应用的一种工具。

它通过图表的形式展示了项目的工期安排和各项工作的先后顺序，能够匡助项目管理者更好地掌握项目发展情况，合理安排资源，提高项目的执行效率和质量。

本文将从五个大点来详细阐述施工进度计划横道图的相关内容。

正文内容：1. 施工进度计划横道图的概念1.1 施工进度计划横道图的定义施工进度计划横道图是一种以时间为轴线，以工作任务为节点，通过箭头表示工作的先后顺序的图表。

它能够清晰地展示项目的整体工期安排和各项工作之间的依赖关系。

1.2 施工进度计划横道图的作用施工进度计划横道图可以匡助项目管理者更好地了解项目的发展情况，合理安排资源，及时调整计划。

它能够提醒项目管理者关注关键路径，减少项目延误的风险，提高项目的执行效率和质量。

1.3 施工进度计划横道图的制作方法制作施工进度计划横道图需要先确定项目的工作任务和其之间的依赖关系，然后根据工期安排，将工作任务以箭头的形式连接起来。

同时，需要标注每一个工作任务的起止时间和工期，以及关键路径和关键任务。

2. 施工进度计划横道图的要素2.1 工作任务工作任务是施工进度计划横道图中的节点，代表项目中的各项工作。

每一个工作任务都需要明确其名称、起止时间和工期。

2.2 依赖关系依赖关系是施工进度计划横道图中连接工作任务的箭头，表示工作任务之间的先后顺序和依赖关系。

依赖关系分为两种类型：开始-完成（SF）和完成-开始（FS）。

2.3 工期工期是指完成一个工作任务所需的时间。

在施工进度计划横道图中，每一个工作任务都需要标注其工期，以便项目管理者能够更好地掌握项目的发展情况。

3. 施工进度计划横道图的关键路径3.1 关键路径的定义关键路径是指在施工进度计划横道图中，连接项目起始点和终止点的最长路径。

它代表了项目的最短工期，任何延误都会导致整个项目的延误。

3.2 关键路径的确定通过计算每一个工作任务的最早开始时间（EST）和最晚开始时间（LST），以及最早完成时间（EFT）和最晚完成时间（LFT），可以确定关键路径。

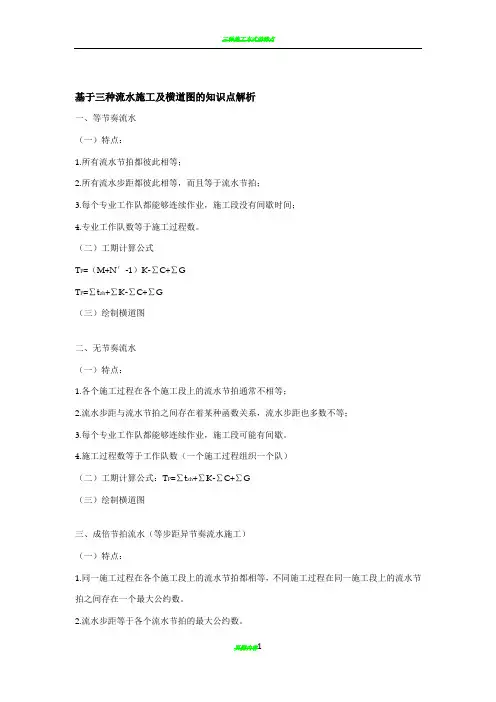

基于三种流水施工及横道图的知识点解析一、等节奏流水（一）特点：1.所有流水节拍都彼此相等；2.所有流水步距都彼此相等，而且等于流水节拍；3.每个专业工作队都能够连续作业，施工段没有间歇时间；4.专业工作队数等于施工过程数。

（二）工期计算公式T P=（M+N′-1）K-∑C+∑GT P=∑t zh+∑K-∑C+∑G（三）绘制横道图二、无节奏流水（一）特点：1.各个施工过程在各个施工段上的流水节拍通常不相等；2.流水步距与流水节拍之间存在着某种函数关系，流水步距也多数不等；3.每个专业工作队都能够连续作业，施工段可能有间歇。

4.施工过程数等于工作队数（一个施工过程组织一个队）（二）工期计算公式：T P=∑t zh+∑K-∑C+∑G（三）绘制横道图三、成倍节拍流水（等步距异节奏流水施工）（一）特点：1.同一施工过程在各个施工段上的流水节拍都相等，不同施工过程在同一施工段上的流水节拍之间存在一个最大公约数。

2.流水步距等于各个流水节拍的最大公约数。

3.每个专业工作队都能够连续作业，施工段没有间歇时间。

4.专业工作队数目大于施工过程数目。

（二）工期计算公式T P=（M+N′-1）K-∑C+∑G（三）绘制横道图案例一（等节奏流水）背景：某工程由A、B、C、D四个分项工程组成，分别为施工准备、挖土、砌砖基础、回填土工程，它在平面上划分为四个施工段，各分项工程在各个施工段上的流水节拍均为3天，其中A、B施工过程和B、C施工过程允许平行搭接1天，C、D施工过程之间有2天的技术间歇时间。

【问题】1.试述等节奏流水施工的特点。

2.用等节奏流水施工方法组织施工并绘制流水施工横道图。

3.确定等节奏流水施工的流水步距、流水工期及工作队总数。

【答案】1.等节奏流水施工的特点是：①所有流水节拍都彼此相等；②所有流水步距都彼此相等，而且等于流水节拍；③每个专业工作队都能够连续作业，施工段没有间歇时间；④专业工作队数等于施工过程数。

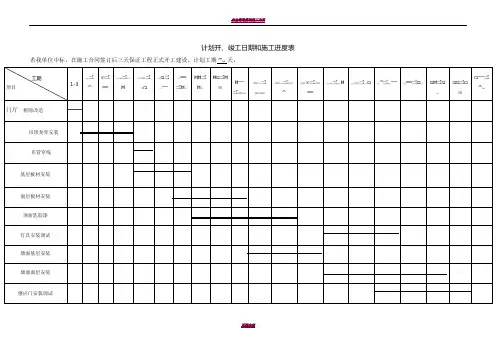

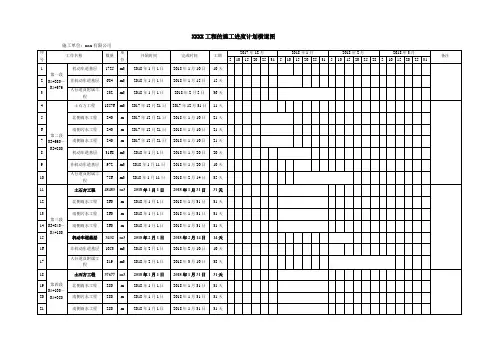

(完整版)施工总进度计划横道图一、项目概述本施工总进度计划横道图旨在为某工程项目提供一份全面、系统的施工进度安排。

该工程项目的范围包括主体结构、机电安装、装饰装修等各个阶段，涉及多个施工班组及专业分包商的协同作业。

为确保工程按期、保质完成，特制定本横道图，以明确各施工阶段的起止时间、关键节点及相互之间的逻辑关系。

二、编制依据1. 工程合同文件：包括工程承包合同、施工图纸、设计文件、技术规范等。

2. 工程现场踏勘报告：对施工现场的实际情况进行详细描述，为施工进度安排提供依据。

3. 施工组织设计：明确施工工艺、施工方法、施工顺序等。

4. 相关法律法规及行业标准：确保施工进度安排符合国家及行业标准。

三、施工进度安排1. 主体结构施工阶段：包括基础、主体结构、屋面等部分，起止时间为第1个月至第6个月。

2. 机电安装阶段：包括给排水、电气、暖通、消防等系统，起止时间为第5个月至第10个月。

3. 装饰装修阶段：包括内外墙涂料、地面铺装、门窗安装等，起止时间为第8个月至第12个月。

4. 竣工验收阶段：包括工程自检、监理验收、竣工验收等，起止时间为第12个月至第13个月。

四、关键节点1. 基础施工完成：第1个月。

2. 主体结构封顶：第4个月。

3. 机电安装完成：第10个月。

4. 装饰装修完成：第12个月。

5. 竣工验收合格：第13个月。

五、逻辑关系1. 主体结构施工完成后，方可进行机电安装。

2. 机电安装施工过程中，应与装饰装修施工同步进行，以确保工程进度。

3. 各施工班组及专业分包商应按照施工进度计划进行作业，确保工程按期完成。

六、注意事项1. 施工进度计划应根据现场实际情况进行调整，确保工程进度不受影响。

2. 各施工班组及专业分包商应加强沟通协调，确保施工进度顺利进行。

3. 工程项目负责人应定期对施工进度进行检查，发现问题及时解决。

七、资源分配与调配为确保施工进度计划的顺利实施，需要对各项资源进行合理分配与调配。
