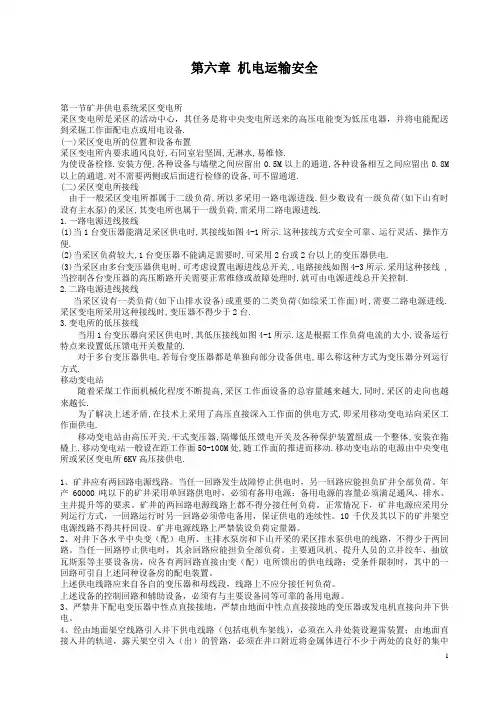

第六章机电运输安全第一节矿井供电系统采区变电所采区变电所是采区的活动中心，其任务是将中央变电所送来的高压电能变为低压电器，并将电能配送到采掘工作面配电点或用电设备.(一)采区变电所的位置和设备布置采区变电所内要求通风良好,石同室岩坚固,无淋水,易维修.为使设备检修.安装方便,各种设备与墙壁之间应留出0.5M以上的通道,各种设备相互之间应留出0.8M 以上的通道.对不需要两侧或后面进行检修的设备,可不留通道.(二)采区变电所接线由于一般采区变电所都属于二级负荷,所以多采用一路电源进线.但少数设有一级负荷(如下山有时设有主水泵)的采区,其变电所也属于一级负荷,需采用二路电源进线.1.一路电源进线接线(1)当1台变压器能满足采区供电时,其接线如图4-1所示.这种接线方式安全可靠、运行灵活、操作方便.(2)当采区负荷较大,1台变压器不能满足需要时,可采用2台或2台以上的变压器供电.(3)当采区由多台变压器供电时,可考虑设置电源进线总开关,,电路接线如图4-3所示.采用这种接线 ,当控制各台变压器的高压断路开关需要正常维修或故障处理时,就可由电源进线总开关控制.2.二路电源进线接线当采区设有一类负荷(如下山排水设备)或重要的二类负荷(如综采工作面)时,需要二路电源进线.采区变电所采用这种接线时,变压器不得少于2台.3.变电所的低压接线当用1台变压器向采区供电时,其低压接线如图4-1所示.这是根据工作负荷电流的大小,设备运行特点来设置低压馈电开关数量的.对于多台变压器供电,若每台变压器都是单独向部分设备供电,那么称这种方式为变压器分列运行方式.移动变电站随着采煤工作面机械化程度不断提高,采区工作面设备的总容量越来越大,同时,采区的走向也越来越长.为了解决上述矛盾,在技术上采用了高压直接深入工作面的供电方式,即采用移动变电站向采区工作面供电.移动变电站由高压开关,干式变压器,隔爆低压馈电开关及各种保护装置组成一个整体,安装在拖橇上.移动变电站一般设在距工作面50-100M处,随工作面的推进而移动.移动变电站的电源由中央变电所或采区变电所6KV高压接供电.1、矿井应有两回路电源线路。
