核安全工程师-核安全综合知识-民用核安全设备基础知识-主要民用核安全设备举例[单选题]1.（）既属于核反应堆也属于核电厂一回路主设备。
A.压力容器B.蒸汽发生器C.稳压器D.主泵（江南博哥）[单选题]2.反应堆压力容器是核电厂最关键的部件之一，在核电厂安全分析中，（）。
A.不考虑其失效B.应考虑其失效C.重点考虑其失效D.重点考虑其发生破裂事故[单选题]3.反应堆压力容器长期工作在高温（）左右。
A.540B.430C.320D.210[单选题]4.反应堆压力容器长期工作在高压（）MPa左右。
A.21.0B.15.5C.7.0D.4.3[单选题]5.反应堆压力容器属于在核电厂整个寿期内不可（）的设备。
A.失效B.破裂C.更换D.维修[单选题]6.目前只有俄罗斯采用（）作为压水堆压力容器材料。
A.Cr-Ni-Mo钢B.Mn-Ni-Mo钢C.Ni-Mo-C钢D.奥氏体不锈钢[单选题]7.我国和美、法、德、日等国均采用（）作为压水堆压力容器材料。
A.Cr-Ni-Mo钢B.Mn-Ni-Mo钢C.Ni-Mo-C钢D.奥氏体不锈钢[单选题]8.反应堆压力容器顶盖和本体是通过主法兰、螺栓及上下法兰间的（）紧固密封。
A.两道钼制“c”形环B.四道镍制“c”形环C.两道镍制“o”形环D.四道钼制“o”形环[单选题]9.压水堆反应堆压力容器本体由（）个筒节和下封头环形拼焊而成。
A.2-3B.3-4C.4-5D.5-6[单选题]10.反应堆压力容器本体有（）个冷却剂进出入口接管。
A.2-4B.4-6C.4-8D.6-8[单选题]11.压水堆反应堆压力容器本体冷却剂进出入口接管一般是通过（）焊缝连接到相应的筒节。
A.圆形B.锥形C.椭圆形D.马鞍形[单选题]12.压水堆由于主管道的材料一般为不锈钢，因此压力容器接管与主管道的连接处还需要焊接接口（）。
A.过度端B.安全端C.管座端D.封头端[单选题]13.压水堆反应堆压力容器顶盖上有（）个控制棒驱动机构及堆内测温装置的管座。
浅谈核岛稳压器文章对稳压器的主要功能、工作原理和结构特点做了简单的介绍，并着重分析了其制造过程中的关键点、难点。
标签：稳压器；结构；制造稳压器是核电站核岛一回路冷却剂系统核安全一级主设备，其制造质量对核反应堆的安全运行有着重大意义。
1 稳压器的主要功能和工作原理1.1 主要功能稳压器用于稳定和调节一回路主系统的工作压力，避免一回路主系统压力过高或过低，以防止一回路主系统及设备超压或压力过低出现沸腾现象，避免堆芯燃料元件棒过热烧毁事故。
1.2 工作原理稳压器与一回路通过波动接管连接，因此稳压器内的蒸汽压力与一回路水的压力是相等的。
因此，通过控制稳压器内的压力可以调节一回路中水的压力，其具体是通过喷雾器和电加热器实现的。
正常情况下，稳压器内的冷却剂处于汽液平衡状态，当需要降低系统压力时，冷却水从喷雾器喷出使其上部空间的蒸汽冷凝，使压力降低；当需要提高系统压力时，稳压器底部的电加热器启动，稳压器底部的部分水形成水蒸汽，从稳压器底部上升到上部的蒸汽空间，使压力升高[1]。
2 某项目稳压器的结构介绍某项目稳压器是一个立式圆柱结构的高温高压设备（见图1）。
该设备主体是由上、中、下三段筒体与上、下封头组焊而成。
设备主体材料为508-Ⅲ钢锻件，各接管安全端材料为F316不锈钢锻件，总容积35m3。
2.1 上封头组件上封头设有一个喷雾接管，三个安全阀接管和一个人孔。
喷雾接管下端装有喷雾器以伸入到稳压器的上部蒸汽空间内。
喷雾接管内部焊接有防热冲击套管，用于降低因冷水喷入温度变化所产生的热应力。
安全阀接管连接安全阀，用于提供超压保护。
上封头还装有三个压力水位计接管和一个温度计接管。
2.2 筒体组件及其附件筒体的下部设有上、下电加热元件支撑板，对电加热元件起支撑作用，并可以抑制其横向振动。
此外，该支撑板促进了波动水流与稳压器内水的混合，而不影响稳压器内水的自然循环。
上支撑板中间也开有提供人员检查通道的人孔。
上、下电加热元件支撑板分别与四个焊在壳体内表面的支撑座相连接，保证支撑板水平定位。

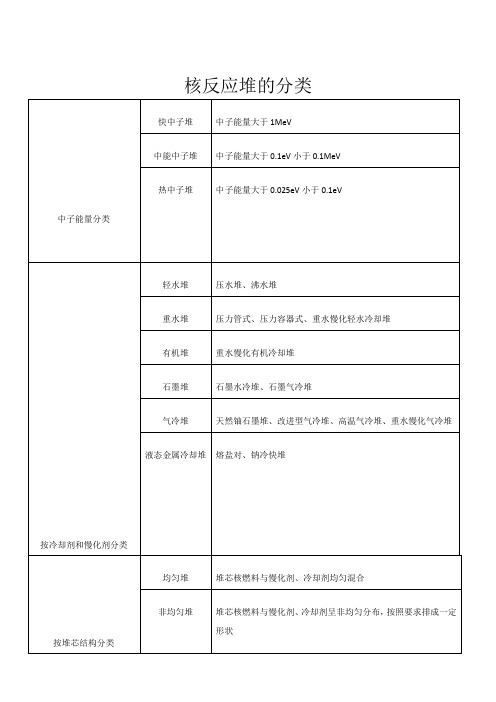

核反应堆的分类核电站分类核电站按照反应堆形式分类压水堆核电站以压水堆为热源的核电站.它主要由核岛和常规岛组成.压水堆核电站核岛中的四大部件是蒸汽发生器、稳压器、主泵和堆芯.在核岛中的系统设备主要有压水堆本体,一回路系统,以及为支持一回路系统正常运行和保证反应堆安全而设置的辅助系统.常规岛主要包括汽轮机组及二回路等系统,其形式与常规火电厂类似.沸水堆核电站（现在发生事故的日本福岛第一核电站）以沸水堆为热源的核电站.沸水堆是以沸腾轻水为慢化剂和冷却剂、并在反应堆压力容器内直接产生饱和蒸汽的动力堆.沸水堆与压水堆同属轻水堆,都具有结构紧凑、安全可靠、建造费用低和负荷跟随能力强等优点.它们都需使用低富集铀做燃料.沸水堆核电站系统有:主系统(包括反应堆);蒸汽—给水系统;反应堆辅助系统等.重水堆核电站（如中国秦山III核电站）以重水堆为热源的核电站.重水堆是以重水做慢化剂的反应堆,可以直接利用天然铀作为核燃料.重水堆可用轻水或重水做冷却剂,重水堆分压力容器式和压力管式两类.重水堆核电站是发展较早的核电站,有各种类别,但已实现工业规模推广的只有加拿大发展起来的坎杜型压力管式重水堆核电站.快堆核电站（如日本茨城县东海村常阳和福井县敦贺市文殊反应炉）由快中子引起链式裂变反应所释放出来的热能转换为电能的核电站.快堆在运行中既消耗裂变材料,又生产新裂变材料,而且所产可多于所耗,能实现核裂变材料的增殖.石墨气冷堆以气体(二氧化碳或氦气)作为冷却剂的反应堆.这种堆经历了三个发展阶段,有天然铀石墨气冷堆、改进型气冷堆和高温气冷堆三种堆型.天然铀石墨气冷堆实际上是天然铀做燃料,石墨做慢化剂,二氧化碳做冷却剂的反应堆.改进型气冷堆设计的目的是改进蒸汽条件,提高气体冷却剂的最大允许温度,石墨仍为慢化剂,二氧化碳为冷却剂.高温气冷堆是石墨作为慢化剂,氦气作为冷却剂的堆。
核电I0设备清单
核电I0设备有：
1、压水堆核电站，它们是主泵，稳压器，蒸汽发生器，安全壳，汽轮发电机和危急冷却系统等。
它们在核电站中有各自的特殊功能。
2、主泵(RCP) 如果把反应堆中的冷却剂比做人体血液的话，那主泵则是心脏。
它的功用是把冷却剂送进堆内，然后流过蒸汽发生器，以保证裂变反应产生的热量及时传递出来。
3、稳压器(PRZ) 又称压力平衡器，是用来控制反应堆系统压力变化的设备。
在正常运行时，起保持压力的作用；在发生事故时，提供超压保护。
稳压器里设有加热器和喷淋系统，当反应堆里压力过高时，喷洒冷水降压；当堆内压力太低时，加热器自动通电加热使水蒸发以增加压力。
4、蒸汽发生器(SG) 它的作用是把通过反应堆的冷却剂的热量传给二次回路水，并使之变成蒸汽，再通入汽轮发电机的汽缸作功。
5、安全壳用来控制和限制放射性物质从反应堆扩散出去，以保护公众免遭放射性物质的伤害。
万一发生罕见的反应堆一回路水外逸的失水事故时，安全壳是防止裂变产物释放到周围的最后一道屏障。
安全壳一般是内衬钢板的预应力混凝土厚壁容器。
核工程与核技术专业《核电站系统与设备》复习题一、填空题（共20分，每题2分）得分1.通常将一回路及核岛辅助系统、专设安全设施和厂房称为核岛。
2.反应堆冷却剂系统可分为冷却系统、压力调节系统和超压保护系统。
3.压水堆本体由堆芯、堆芯支撑结构、反应堆压力容器及控制棒传动机构组成。
4.燃料组件骨架由24根控制棒导向管、1根中子注量率测量管与上下管座焊接而成。
5.蒸汽发生器是分隔一、二回路工质的屏障，它对于核电厂的安全运行十分重要。
6.稳压器的基本功能是建立并维持一回路系统的压力，避免冷却剂在反应堆内发生容积沸腾。
7.放射性废水有可复用废水和不可复用废水，可复用废水经过处理分离成水和硼酸再利用，这是硼回收系统的任务。
8.专设安全设施包括：安全注射系统、安全壳、安全壳喷淋系统、安全壳隔离系统、安全壳消氢系统、辅助给水系统和应急电源。
9.安全注入系统通常分为高压安全注入系统、蓄压箱注入系统、低压安全注入系统。
10.反应堆硼和水补给系统是一个两台机组共用的系统。
11.核电站运行中产生的放射性废气分为含氢废气和含氧废气。
12.核电厂主要厂房包括：反应堆厂房（安全壳）、燃料厂房、核辅助厂房、汽轮机发电厂房、控制厂房。
13.核电厂设计一般遵循的安全设计原则有：多道屏障、纵深防御、单一故障原则、抗自然灾害、辐照剂量标准。
14.燃料组件由燃料元件、定位架格和组件骨架组成。
15.堆芯支撑结构包括下部支撑结构、上部支撑结构和堆芯仪表支撑结构 16. 阻力塞棒是封闭的不锈钢管，其长度较短，约20 cm17.大亚湾压水堆核电厂的控制棒组件中黑棒采用的中子吸收剂材料为__ Ag-In-Gr(银-铟-镉)___，灰棒材料为___不锈钢__，控制棒驱动采用___电磁步进式______方式；18. 大亚湾核电厂的蒸汽发生器采用的是在压水堆核电站最为常见的__立式自然循环U型管蒸汽发生器；19.天然铀所含有的三种同位素中，属于易裂变核素的是铀-235 ； 20.反应堆冷却剂泵主要分为两大类型分别是屏蔽电机泵和轴封泵；21. 蒸汽发生器传热管面积占一回路承压边界面积的 80％左右 ; 22.压水堆核电厂使用较广泛的有三种: 立式U型管自然循环蒸汽发生器、卧式自然循环蒸汽发生器、立式直流蒸汽发生器－1－23. 现代压水堆采用硼酸控制反应性。
