铝及铝合金焊接常见缺陷和防止措施

MIG焊焊接铝合金时出现起皱缺陷可能是由多种因素引起的。

以下是一些可能的原因和相应的解决方案：
焊缝成形差：这可能是由于焊接规范选择不当、焊枪角度不正确、焊工操作不熟练、导电嘴孔径太大、焊接电弧没有严格对准坡口中心、焊丝和焊件及保护气体中含有水分等原因造成的。

为解决这个问题，可以反复调试选择合适的焊接规范，保持焊枪适合的倾角，加强焊工技能培训，选择合适的导电嘴径，力求使焊接电弧与坡口严格对中，焊前仔细清理焊丝、焊件，保证保护气体的纯度。

热裂纹：这可能是由于焊缝晶界处存在少量低熔点共晶体，或者存在较大的焊接拉应力等原因造成的。

为解决这个问题，可以在MIG焊焊缝水压试验结束后，在进行热钎焊时，把工件浸入水中进行，用夹具进行固定，保证钎焊接头正好处于水面上，这样热钎焊时就不会影响到MIG焊焊缝晶界处的低熔点物质，也就不会产生凝固裂纹。

铝及铝合金在焊接时容易出现哪些问题？1、极易敏化铝不论是固态或液态都极易氧化，生成三氧化二铝薄膜。

氧化膜熔点很高，为2050℃，而铝的熔点仅为658℃。

A1203具有很高的电阻，在电弧焊中，相当于电弧与工件之间有一层绝缘层，使电弧燃烧不稳定。

氧化膜妨碍焊接过程的顺利进行，而且氧化铝的密度大于铝，因此造成焊缝夹渣和成形不良。

2、熔化时无颜色变化铝从固体到液体的升温过程中没有颜色变化，温度稍高就会造成金属塌陷和熔池烧穿。

再者，由于高熔点的氧化膜覆盖在熔池表面，给观察母材的熔化、熔合情况带来困难。

这样就增加了焊接工艺上控制温度的难度，稍不注意，整个接头就会塌落，所以铝的焊接比钢材焊接要困难得多。

3、易变形由于铝的导热系数是铁的2倍，凝固时的收缩率比铁大2倍，所以铝焊件变形大，如果措施不当就会产生裂纹；并且在焊接时，因导热性好，需要较大的焊接热量才能熔化接头。

因此，一般要求对焊件预热，并采用强规范，由此也恶化了焊接工艺条件。

4、易产生气孔铝及铝合金在焊接时，在空气中马上氧化生成A1203，不但阻碍金属熔合，还会吸收一定的水分。

焊丝表面和母材表面氧化膜吸收的水分，在电弧作用下分解出来的氢被液态金属铝吸收。

此外，焊条药皮中的潮气、空气中的水分也都是氢的来源。

铝合金的一个特征是，氢在液态金属中的溶解度随温度变化的幅度大，又由于铝导热性能好，焊缝凝固快，因此来不及逸出的氢气便形成很多气孔。

铝的纯度愈高，产生气孔的倾向就愈大。

5、易开裂铝合金的凝固不是在某一温度下进行，而是在一温度区间进行。

在开始凝固时温度较高，焊缝呈液-固状态，液态金属比较多，此时的收缩量可由未凝固的液态金属补充；在最后凝固之前，焊缝呈固液状态，液态金属已很少，以间层状存在，由于此时温度处于凝固温度区间的下限，已产生很大的收缩，这样就会在液态的层间处拉开，若无液体补充，便形成裂纹。

一般说，纯铝不易产生凝固裂纹，防锈铝合金裂纹倾向也很小，但硬铝、超硬铝等经热处理强化的铝合金的热裂纹倾向较大。

铝合金焊接常见缺陷的产生原因及质量控制分析摘要：铝合金材料在现代装备制造业中应用广泛，铝合金材料的可焊性较差，焊接过程中会出现很多缺陷，主要是气孔和裂纹较多。

分析了铝合金焊接过程中造成气孔和裂纹的因素，提出减少气孔和裂纹的质量控制措施。

关键词：铝合金；焊缝；缺陷；措施1 焊接性能简介（1）氧化能力强。

Al与O2在空气中结合生成致密的Al2O3薄膜，厚度约为0.1μm，熔点高达2050℃，密度大，在焊接过程中氧化膜会阻碍金属之间的良好结合，并且容易造成夹渣，氧化膜还会吸附水分，焊接时易生成焊缝气孔。

（2）铝的比热大，导热速度快。

因导热快，散热也快，焊接一般采用能量集中功率大的焊接热源，有时还需预热，才能获得高质量的焊接接头。

（3）线膨胀系数大。

铝及铝合金线膨胀系数大，金属凝固时体积收缩率也大，易产生焊接变形。

（4）容易形成气孔。

H2是铝及铝合金焊接时产生气孔的主要原因，H2主要来源于焊接材料（母材、焊丝、保护气体）吸附的水分。

（5）合金元素蒸发和烧损。

铝合金的某些合金元素，在高温下容易蒸发烧损，从而改变了焊缝金属的化学成份，降低了焊接接头的性能。

（6）铝及铝合金熔化时无色泽变化。

铝及铝合金焊接时，由固态转变为液态时，没有明显的颜色变化，给焊接操作带来一定困难。

2 TIG焊常见缺陷及防止措施铝及铝合金TIG焊的各种缺陷，既有与其他电弧焊相同的，也有一些是其特有的。

铝及铝合金TIG焊的焊接质量与焊前准备情况、保护气体纯度、焊接参数的正确性、电极材料的质量、操作技术的熟练程度、焊接电源等因素有关。

其常见缺陷产生原因及对策阐述如下。

2.1气孔在焊接过程中，熔池中的气体未在金属凝固前逸出，残存于焊缝中的空穴被称为气孔。

气孔是比较多见的焊接缺陷，在焊缝的各个位置都可能发现气孔。

铝合金焊接时生成气孔的气体主要是氢气，氢气主要来自电弧周围的空气，母材和焊丝表面的杂质，如油污，水分等的分解燃烧。

气孔是铝合金焊接时最容易出现的一种体积型缺陷，气孔的存在减少了焊缝的受力截面，有些针形气孔会使焊缝疏松，从而降低了接头的强度，还有就是降低了焊缝的力学性能。

铝合金结构焊接质量缺陷及处理方法铝合金结构在工程领域中被广泛应用，而焊接是制造铝合金结构中常用的连接方法之一。

然而，焊接过程中可能会出现质量缺陷，影响结构的强度和稳定性。

本文将介绍一些常见的焊接质量缺陷及其处理方法。

1. 焊缝裂纹：焊缝裂纹是焊接过程中常见的质量缺陷之一。

裂纹可能出现在焊缝中或与焊缝平行。

裂纹的形成可能是由于焊接过程中的应力集中、材料的变形或焊缝设计不当等原因引起的。

处理方法包括优化焊接参数、使用合适的焊接材料和设计合理的焊缝形状。

2. 焊接变形：焊接过程中，热量会引起材料的膨胀和收缩，导致结构产生变形。

焊接变形可能会导致尺寸偏差、强度降低或导致零件之间的不匹配。

为了减少焊接变形，可以采取以下措施：使用预热、控制焊接速度、合理排布焊接顺序和使用局部焊接等方法。

3. 焊接气孔：焊接气孔是焊接过程中可能出现的气体残留物。

气孔的存在会降低焊缝的强度和密封性。

避免气孔的方法包括：保证焊接材料和焊接区域的清洁、使用适当的焊接电流和气体保护、控制焊接速度等。

4. 焊接夹渣：焊接夹渣是指焊缝中残留的金属或非金属夹杂物。

夹渣的存在会降低焊缝的强度和质量。

为了避免焊接夹渣，应选择合适的焊接材料和填充材料，并确保焊接区域干净。

5. 焊接缩孔：焊接缩孔是指焊缝中存在的空洞或孔洞。

焊接缩孔可能是由于焊接过程中的材料收缩过程中产生的缺陷引起的。

控制焊接工艺参数、选择合适的填充材料和使用适当的焊接技术可以减少焊接缩孔的发生。

综上所述，了解铝合金结构焊接质量缺陷及其处理方法对于确保结构的质量和稳定性至关重要。

通过优化焊接参数、合理设计焊缝和采取适当的焊接技术，可以有效地减少焊接质量缺陷的发生。

铝及铝合金钎焊剖析铝及铝合金钎焊是一种广泛应用于航空航天、汽车制造和船舶建造等行业的焊接技术。

钎焊是利用填充金属与基材的溶解或扩散来连接工件的焊接方法。

铝及铝合金钎焊具有高效、环保、高强度等优点，但也存在一些局限性。

本文将对铝及铝合金钎焊进行剖析。

首先，铝及铝合金的钎焊特点如下：1.低熔点：铝及铝合金的熔点相对较低，便于钎焊操作。

2.良好的可塑性：铝及铝合金具有良好的可塑性，可以在较低的温度下完成连接操作。

3.容易氧化：铝及铝合金容易在高温下与空气中的氧气反应，形成表面氧化层，影响钎焊质量。

4.较高的导热性：钎焊铝及铝合金时，需要迅速传递热量以保持焊缝在适宜的温度范围内。

其次，铝及铝合金钎焊的工艺参数如下：1.温度控制：铝及铝合金的钎焊温度一般在450℃-600℃之间，过高会造成材料烧损，过低则无法形成有效连接。

2.填充金属选择：选择合适的填充金属是保证钎焊质量的关键。

常用的填充金属有铝硅合金、铝锰合金、铝铜合金等。

3.表面处理：由于铝及铝合金易于氧化，钎焊之前需要进行表面处理，除去氧化层，以提高钎焊质量。

4.焊接速度：钎焊过程中，焊接速度需要控制在合适的范围内，过快会导致填充金属未充分润湿基材，过慢则容易造成材料烧损。

钎焊铝及铝合金的优点有：1.钎焊过程中不需要融化基材，减少了变形和应力的发生，可以应用于薄板焊接。

2.钎焊接头强度高，焊缝内部无夹杂物。

3.钎焊后焊缝的装饰性更好，美观度高。

4.钎焊后表面平整，无需进行后续磨削和抛光。

铝及铝合金钎焊的局限性有：1.铝及铝合金的导热性好，热量传导迅速，钎焊时需要较快的焊接速度和热输入控制，这对焊工的技术要求较高。

2.铝及铝合金易氧化，钎焊时需要采取措施防止氧化层生成，否则会影响焊接质量。

3.部分铝合金在钎焊时容易产生热裂纹，需要注意合金的选择和焊接参数的控制。

综上所述，铝及铝合金钎焊是一种广泛应用于航空航天、汽车制造和船舶建造等行业的焊接技术，具有高效、环保、高强度等优点。

铝及铝合金焊接中常见焊接缺陷及其对策摘要：铝及铝合金的应用范围随着社会经济的发展在不断扩大，在轨道交通、建筑、桥梁、船舶中都有被应用。

又随着近些年来更高效率和更高想能的焊接技术的推广，铝及铝合金被运用得越来越广泛，相应的技术也得到了一定的发展。

不过，在铝及铝合金的实际运用过程中，由于其存在着容易氧化、熔点低、导热性高、热容量大以及膨胀系数大的特点，也给其焊接工艺造成了一定的影响，容易出现一些焊接缺陷。

本文主要对铝及铝合金焊接中的常见缺陷进行分析，并提出相应的解决措施。

希望能够对铝及铝合金的焊接行业有所帮助，提高焊接效率与焊接质量。

关键词：铝及铝合金；焊接缺陷；对策引言：铝及铝合金耐腐性较好，并且轻度较高，还具有导电性以及导电性好的特点，因此，铝及铝合金在工业中得到了广泛应用。

因此，相关焊接人员在进行铝及铝合金焊接时，对其性能、焊接方式、焊接材料、焊接缺陷等都需要有充分的把握。

只有对相应的焊接知识熟练掌握之后才能够更好的开展铝及铝合金的焊接工作。

1铝及铝合金的焊接性能要想充分掌握铝及铝合金的焊接技巧，就需要对其的焊接性能有所掌握。

铝及铝合金具有以下焊接性能：1）比热大、导热快。

由于铝及铝合金导热较快，其散热速度也相对较快，在进行焊接工作时，一般使用功率较大的焊接热源，有时候焊接热源的热度不够，还需要对热源进行预热。

2）膨胀系数大。

由于具有膨胀系数大的特点，在焊接之后，金属凝固后的收缩率也较大。

因此，在焊接中容易出现变形的情况。

3）容易形成气孔。

氢气是铝及铝合金焊接时容易出现气孔的主要原因，其中主要来自于焊接材料中含有的水分。

2铝及铝合金中常见焊接缺陷铝及铝合金在我国工业中被应用得十分广泛，虽具有许多的优势，但是也有一些常见的焊接缺陷，要想提高铝及铝合金的焊接效率和焊接质量，就需要对相应的焊接缺陷进行充分的把握，在把握相应焊接缺陷的基础上，再提出相应的解决措施。

铝及铝合金焊接中的常见缺陷主要有裂纹、凹陷、烧穿、气孔凹陷等，以下是对这些缺陷的分点阐述。

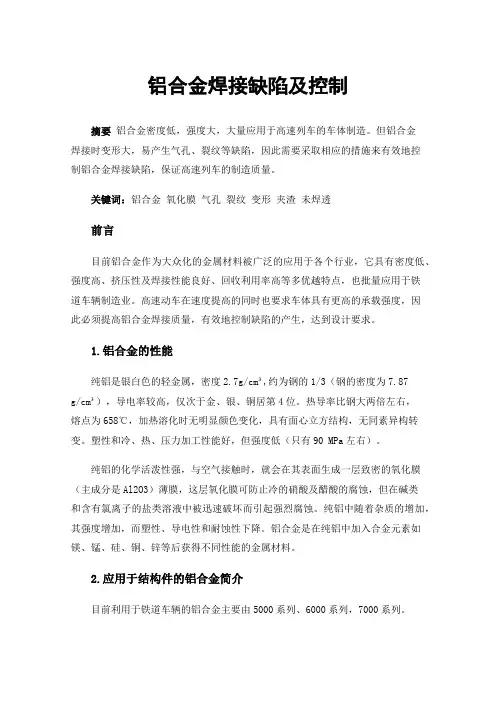

铝合金焊接缺陷及控制摘要铝合金密度低，强度大，大量应用于高速列车的车体制造。

但铝合金焊接时变形大，易产生气孔、裂纹等缺陷，因此需要采取相应的措施来有效地控制铝合金焊接缺陷，保证高速列车的制造质量。

关键词：铝合金氧化膜气孔裂纹变形夹渣未焊透前言目前铝合金作为大众化的金属材料被广泛的应用于各个行业，它具有密度低、强度高、挤压性及焊接性能良好、回收利用率高等多优越特点，也批量应用于铁道车辆制造业。

高速动车在速度提高的同时也要求车体具有更高的承载强度，因此必须提高铝合金焊接质量，有效地控制缺陷的产生，达到设计要求。

1.铝合金的性能纯铝是银白色的轻金属，密度2.7g/cm³,约为钢的1/3（钢的密度为7.87g/cm³），导电率较高，仅次于金、银、铜居第4位。

热导率比钢大两倍左右，熔点为658℃，加热溶化时无明显颜色变化，具有面心立方结构，无同素异构转变。

塑性和冷、热、压力加工性能好，但强度低（只有90 MPa左右）。

纯铝的化学活泼性强，与空气接触时，就会在其表面生成一层致密的氧化膜（主成分是Al2O3）薄膜，这层氧化膜可防止冷的硝酸及醋酸的腐蚀，但在碱类和含有氯离子的盐类溶液中被迅速破坏而引起强烈腐蚀。

纯铝中随着杂质的增加，其强度增加，而塑性、导电性和耐蚀性下降。

铝合金是在纯铝中加入合金元素如镁、锰、硅、铜、锌等后获得不同性能的金属材料。

2.应用于结构件的铝合金简介目前利用于铁道车辆的铝合金主要由5000系列、6000系列，7000系列。

[Al- Mg合金-5000系]：由于Mg的增加直接影响其机械性能，能增加抗拉强度。

含有低Mg的合金主要利用于装饰材料、建筑材料。

含有 2.5%Mg的合金具有较好的耐蚀性、加工性、耐海水性、焊接性，则主要利用于车辆、船舶的制造。

[Al- Mg-Si合金-6000系]：主要含有Mg、Si金属，是热处理强化性铝合金。

此系列合金具有优良的挤压性，因此制造型材非常有利，且具有良好的耐蚀性、焊接性、具有较高的强度，则广泛利用于铁道车辆、船舶、建筑用窗框、土木结构材料的制造。

铝合金焊接常见缺陷及解决措施一、强的氧化能力铝与氧的亲和力很强，在空气中极易与氧结合生成致密而结实的AL2O3薄膜，厚度约为0．1μm，熔点高达2050℃，远远超过铝及铝合金的熔点，而且密度很大，约为铝的1．4倍。

在焊接过程中，氧化铝薄膜会阻碍金属之间的良好结合，并易造成夹渣。

氧化膜还会吸附水分，焊接时会促使焊缝生成气孔。

这些缺陷，都会降低焊接接头的性能。

为了保证焊接质量，焊前必须严格清理焊件表面的氧化物，并防止在焊接过程中再氧化，对熔化金属和处于高温下的金属进行有效的保护，这是铝及铝合金焊接的一个重要特点。

具体的保护措施是：1、焊前用机械或化学方法清除工件坡口及周围部分和焊丝表面的氧化物；2、焊接过程中要采用合格的保护气体进行保护；3、在气焊时，采用熔剂，在焊接过程中不断用焊丝挑破熔池表面的氧化膜。

二、铝的热导率和比热大，导热快尽管铝及铝合金的熔点远比钢低，但是铝及铝合金的导热系数、比热容都很大，比钢大一倍多，在焊接过程中大量的热能被迅速传导到基体金属内部，为了获得高质量的焊接接头，必须采用能量集中、功率大的热源，有时需采用预热等工艺措施，才能实现熔焊过程。

三、线膨胀系数大铝及铝合金的线膨胀系数约为钢的2倍，凝固时体积收缩率达6．5%－6．6%，因此易产生焊接变形。

防止变形的有效措施是除了选择合理的工艺参数和焊接顺序外，采用适宜的焊接工装也是非常重要的，焊接薄板时尤其如此。

另外，某些铝及铝合金焊接时，在焊缝金属中形成结晶裂纹的倾向性和在热影响区形成液化裂纹的倾向性均较大，往往由于过大的内应力而在脆性温度区间内产生热裂纹。

这是铝合金，尤其是高强铝合金焊接时最常见的严重缺陷之一。

在实际焊接现场中防止这类裂纹的措施主要是改进接头设计，选择合理的焊接工艺参数和焊接顺序，采用适应母材特点的焊接填充材料等。

四、容易形成气孔焊接接头中的气孔是铝及铝合金焊接时极易产生的缺陷，尤其是纯铝和防锈铝的焊接。

氢是铝及铝合金焊接时产生气孔的主要原因，这已为实践所证明。

铝及铝合金焊丝的选择主要根据母材的种类，对接头抗裂性能、力学性能及耐蚀性等方面的要求综合考虑。

有时当某项成为主要矛盾时，则选择焊丝就着重从解决这个主要矛盾入手，兼顾其它方面要求。

一般情况下，焊接铝及铝合金都采用与母材成分相同或相近牌号的焊丝，这样可以获得较好的耐蚀性；但焊接热裂倾向大的热处理强化铝合金时，选择焊丝主要从解决抗裂性入手，这时焊丝的成分与母材的差别就很大。

常见缺陷（焊接问题）及防止措施1、烧穿产生原因：a、热输入量过大；b、坡口加工不当，焊件装配间隙过大；c、点固焊时焊点间距过大，焊接过程中产生较大的变形量。

防止措施：a、适当减小焊接电流、电弧电压，提高焊接速度；b、大钝边尺寸，减小根部间隙；c、适当减小点固焊时焊点间距。

2、气孔产生原因：a、母材或焊丝上有油、锈、污、垢等；b、焊接场地空气流动大，不利于气体保护；c、焊接电弧过长，降低气体保护效果；d、喷嘴与工件距离过大，气体保护效果降低；e、焊接参数选择不当；f、重复起弧处产生气孔；g、保护气体纯度低，气体保护效果差；h、周围环境空气湿度大。

防止措施：a、焊前仔细清理焊丝、焊件表面的油、污、锈、垢和氧化膜，采用含脱氧剂较高的焊丝；b、合理选择焊接场所；c、适当减小电弧长度；d、保持喷嘴与焊件之间的合理距离范围；e、尽量选择较粗的焊丝，同时增加工件坡口的钝边厚度，一方面可以允许使用大电流，微信公众号:焊王，另一方面也使焊缝金属中焊丝比例下降，这对降低气孔率是行之有效的；f、尽量不要在同一部位重复起弧，需要重复起弧时要对起弧处进行打磨或刮除；一道焊缝一旦起弧要尽量焊长些，不要随意断弧，以减少接头量，在接头处需要有一定焊缝重叠区；g、换保护气体；h、检查气流大小；i、预热母材；j、检查是否有漏气现象和气管损坏现象；k、在空气湿度较低时焊接，或采用加热系统。

3、电弧不稳产生原因：电源线连接、污物或者有风。

防止措施：a、检查所有导电部分并使表面保持清洁；b、将接头处的脏物清除掉；c、尽量不要在能引起气流紊乱的地方进行焊接。
