平衡阀LHDV

平衡阀参数
平衡阀是一种调节装置，它能够自动地根据某些参数来调节进出口之间的水流量。

平衡阀的参数包括：阀门尺寸、压力差、流量系数、安装位置以及使用条件等。

阀门尺寸：平衡阀的尺寸需要与管道口径匹配，否则就会影响其调节效果。

压力差：平衡阀的调节效果取决于进出口之间的压力差。

压力差越大，平衡阀的调节能力越强。

流量系数：流量系数是指平衡阀调节水流量时所需的阀门开度与实际水流量之间的比例关系。

流量系数越大，平衡阀的调节精度越高。

安装位置：平衡阀的安装位置对其调节效果也有影响。

通常情况下，平衡阀应该安装在管道的高点。

使用条件：平衡阀应该在符合使用条件的情况下使用。

例如，应该避免平衡阀在高温、高压或腐蚀性环境下使用。

总之，平衡阀的参数需要综合考虑，以达到最佳的调节效果。

- 1 -。

液压平衡回路设计周海强;周志强【摘要】对液压平衡回路、锁紧回路进行了分析，指出了通常所用的平衡回路的不足，介绍在特定工况下使用的几款知名厂家的特殊功能平衡阀，并设计与分析了几种相应的平衡回路。

%This paper analyzes the balance circuit, latch circuit and points out the deficiencies of balance circuit usual-ly used. The balance valves of several well-known manufacturers, which are used in special conditions and have the special functions, are introduced in this paper. Besides, everal corresponding balance circuits used in special condi-tions are also introduced.【期刊名称】《流体传动与控制》【年(卷),期】2014(000)006【总页数】4页(P36-38,56)【关键词】平衡回路;锁紧回路;平衡阀【作者】周海强;周志强【作者单位】航天一院18所北京 100076;航天二院206所北京 100854【正文语种】中文【中图分类】TP137平衡回路是液压传动中的一种压力控制基本回路，是为了防止液压传动竖直运动部件，由于自重而自行下落，或者下落时超速失锁，造成冲击而在回路上设置适当阻力的回路。

当执行机构在不运动时受重力作用，为了平衡重力负载，维持执行机构不动而采用平衡回路。

常用的办法是在液压回路中加上平衡阀，采用单向顺序阀的平衡回路和采用液控单向阀和单向节流阀的平衡回路。

平衡回路对闭锁性要求、可靠性要求都较高。

在使用平衡回路时，为防止重物产生超速下滑，在液压系统中加入合适的压力控制阀或流量控制阀，做到真正意义上的平衡作用。

平衡阀对于静态失调问题，在系统中安装平衡阀，并用专用智能仪表对平衡阀进行调试，就可以有效消除某些环路的剩余压头，使各个环路的流量都能符合设计流量。

平衡阀是一种特殊功能的阀门，它具有良好的流量调节特性，相对流量与相对开度呈线性关系。

有精确的阀门开度指示，最小读数为阀门全开度的1%。

有可靠的开度锁定记忆装置，阀门开度变动后可恢复至原锁定位置。

有截止功能，安装了平衡阀就不必再安装截止阀。

有定量的测量功能和调节功能，系统调试时，调试人员通过与专用智能仪表人机对话，对平衡阀进行调整，即可实现系统的水力平衡。

适用场合 1.锅炉或冷水机组锅炉或冷水机组在并联安装时，如果各机组的流量与其额定流量不一致，将使机组不能在高效点运行，影响机组发挥最大效能。

这种情况，应在每台锅炉或冷水机组处安装平衡阀（图1），使每台机组都能达到设计出力，保证每台机组安全、正常运行。

冷水机组连接多台冷却塔时，每台冷却塔也应安装平衡阀（图2）。

2.热力站在热电站或锅炉房向若干热力站供热水的系统中，为使各热力站获得要求的水流量，应在各热力站的一次环路侧安装平衡阀。

为保证各二次环路水流量为设计流量，热力站的各二次环路侧也应安装平衡阀。

3.小区供热管网小区供热管网往往由一个锅炉房或热力站向若干幢建筑物供热。

由总管、干管和各干管上与建筑物管路入口相连的支管组成。

由于每幢建筑物距离热源远近不同，如果缺乏有效设备来消除近环路的剩余压头，将使流量分配不符合设计要求，造成近端过热，远端过冷。

应在每条干管和每条支管上安装平衡阀，保证各干管和各幢建筑物之间的流量平衡（图3）。

4.建筑物内供热和空调管网建筑物内供热和空调管网系统，要满足节能要求，就需要保证所有的立管和支管都符合设计流量。

这时应在总管、干管、立管和支管上都安装平衡阀（图4）。

安装使用 1.安装位置和方向（1）平衡阀可安装在回水管路上，也可安装在供水管路上，每个环路中只需安装一处。

建议将平衡阀安装在水温较低的回水管路上。

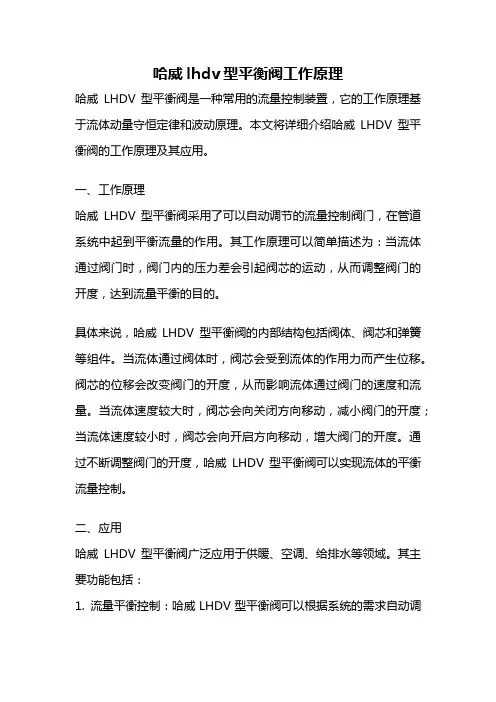

哈威lhdv型平衡阀工作原理哈威LHDV型平衡阀是一种常用的流量控制装置，它的工作原理基于流体动量守恒定律和波动原理。

本文将详细介绍哈威LHDV型平衡阀的工作原理及其应用。

一、工作原理哈威LHDV型平衡阀采用了可以自动调节的流量控制阀门，在管道系统中起到平衡流量的作用。

其工作原理可以简单描述为：当流体通过阀门时，阀门内的压力差会引起阀芯的运动，从而调整阀门的开度，达到流量平衡的目的。

具体来说，哈威LHDV型平衡阀的内部结构包括阀体、阀芯和弹簧等组件。

当流体通过阀体时，阀芯会受到流体的作用力而产生位移。

阀芯的位移会改变阀门的开度，从而影响流体通过阀门的速度和流量。

当流体速度较大时，阀芯会向关闭方向移动，减小阀门的开度；当流体速度较小时，阀芯会向开启方向移动，增大阀门的开度。

通过不断调整阀门的开度，哈威LHDV型平衡阀可以实现流体的平衡流量控制。

二、应用哈威LHDV型平衡阀广泛应用于供暖、空调、给排水等领域。

其主要功能包括：1. 流量平衡控制：哈威LHDV型平衡阀可以根据系统的需求自动调节阀门的开度，实现流量的平衡控制。

通过平衡阀的调节，可以使系统中各个分支管道的流量达到预期的要求，保证系统正常运行。

2. 压力稳定：哈威LHDV型平衡阀的工作原理可以有效地稳定系统内的压力。

当系统中的流量发生变化时，平衡阀会自动调整阀门的开度，使系统的压力保持在设定的范围内。

3. 节能降噪：由于哈威LHDV型平衡阀可以平衡流量，避免过量流体通过，从而减少了系统的能耗。

此外，平衡阀还可以减少流体通过管道时的噪音和振动，提高系统的运行效率和舒适性。

三、注意事项在使用哈威LHDV型平衡阀时，需要注意以下几点：1. 安装位置：平衡阀应安装在系统的关键位置，以便对流体进行平衡控制。

通常情况下，平衡阀应安装在主管道或分支管道的入口处。

2. 参数设置：在安装平衡阀时，需要根据系统的实际情况设置相应的参数，包括流量、压力和温度等参数。

在集中供热或中央空调的循环水管网系统中，普遍存在水力失调的问题，由于各个环路之间的阻力和耦合的关联关系，导致流量的输配难以均衡，调控困难，由此造成系统运行品质差，流量调控不准确不稳定，用户端冷热不均，被迫采用大流量运行，能源浪费严重等诸多问题。

其主要原因是没有准确可靠、使用简便、造价低廉的流量调控设备。

动态平衡阀是专为克服上述问题而研发的专用调控设备，它能准确可靠地进行流量的调控和输配，根除水力失调问题。

在集中供热或中央空调的循环水管见系统中，动态平衡阀安装在用户端的各个环路上，按各用户的额定流量设定开度，即可实现整个管网系统的均衡输配，保证系统流量输配的均衡和稳定，提高运行品质，实现节能运行。

无需专门的调试技术和仪表，调节设定简便直观，快速可靠。

在集中供热的一次水或中央空调的楼于自控系统中，配装阀门执行器的动态平衡阀可以保证系统流量的调控稳定自如、准确可靠，提高运行品质，减少阀门执行器的动作次数并延长其使用寿命。

据有关资料表明，在集中供热系统中，合理均衡的输配流量，实现水力平衡后，可以节电、节煤各15-20%以上，折合每个采暖季每平米建筑面积降低运行费用0.5元以上；由于解决了供热管网流量输配不均衡的问题，使长期不热的末端用户室温达标，既能减少用户，也能提高收费率，同时还可以充分发挥现有锅炉水泵的能力，扩大供热供暖的面积，经济效益和社会效益非常可观。

动态平衡阀动态平衡阀是具有恒流量功能的调节阀，它是将自力式压差控制和流量调节组合而成的阀门，其工作原理是：用压差控制装置，控制并稳定流量调节装置前后的压差，从而使阀门前后压差大于恒流启动值之后，通过流量不再随着阀门前后的压差而变化，在压差控制范围内，通过阀门某一开度的流量能够自动保持恒定，流量的变化只需调节阀门开度即可实现，与阀门前后的压差无关。

动态平衡阀分为：LDVF-16动态平衡阀（调节装置手轮外置设定）；LDVF-16A动态平衡阀（专用工具外置设定）。

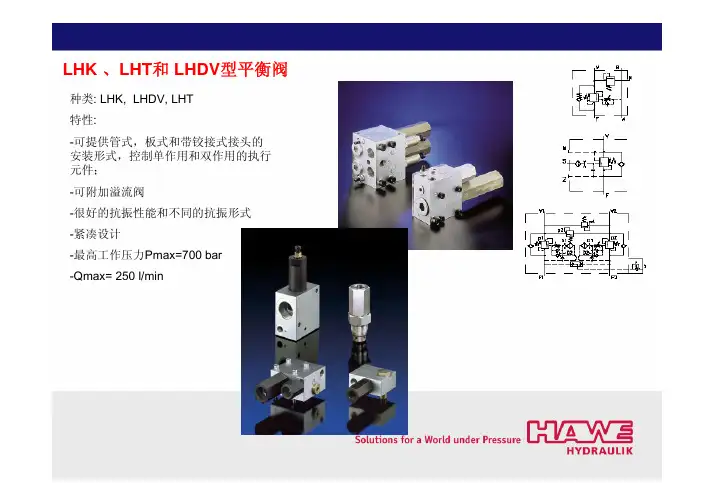

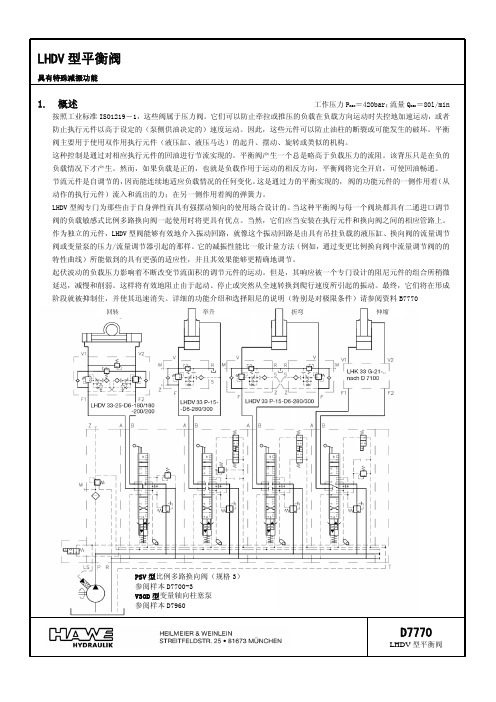

LHK 、LHT和LHDV型平衡阀种类: LHK, LHDV, LHT特性:-可提供管式，板式和带铰接式接头的安装形式，控制单作用和双作用的执行元件；-可附加溢流阀-很好的抗振性能和不同的抗振形式-紧凑设计-最高工作压力Pmax=700 bar-Qmax= 250 l/min单向阀Check valve旁通单向阀Bypass check valve 节流阻尼Dampening throttleLHK平衡阀Over-center valves type LHKLHK平衡阀的机能LHDV平衡阀LHDV平衡阀的机能LHK 和LHDV型平衡阀设计对比Comparison of over-center valve design versions of type LHK and LHDV基本形式/Basic functionLHDV型平衡阀抗震性能平衡阀设计形式IOver-center valves -design versions ILHK LHDV单阀(有或无缓冲功能) / Single valve (with and without shock function)双阀(有或无缓冲功能) / Twin valve (with and without shock function)平衡阀设计形式IIOver-center valves -design versions IILHK LHDV双阀（含缓冲和制动功能）Twin valve (with shock function and additional port for break release)LHT（Z）型平衡阀特性：-可提供管式，板式和带铰接式接头的安装形式，控制单作用和双作用的执行元件；-可附加溢流阀-很好的抗振性能和不同的抗振形式，主要是LHTZ/-紧凑设计-最高工作压力Pmax=450 bar-Qmax= 250 l/minLHT型平衡阀功能Over-center valve type LHT-Functionality4个基本功能-承载功能(无泄漏)-溢流阀功能-负载提升-负载下降LHT3E 型插装阀/Cartridge valve Type LHT 3E接换向阀口/Directional spool valve side阀腔/ Housing弹簧/ Spring阀座/ Seat阀入口/Valve insert控制压力/Control pressure出油口/Consumer side基本类型 / Basic type and size 流量 / Flow in steps up to [l/min]max. 压力 /max.load pressure [bar]LHT 2...20LHT 3...130450LHT 5 (250)符号/ SymbolLHT 型平衡阀Over-center valve design version type LHT开启比Opening ratio LHT 2:1:4, 1:8LHT 3:1:4, 1:7LHT 5:1:6Aufsteuerverhältnis Opening ratio LHT:1:0(keine Sicherheitsventifunktion no safety valve function )控制压力有效面积Effective area for control pressure不受负载影响No load influence (straight valve insert)控制压力有效面积Effective area for control pressure 负载压力有效面积Effective area for load pressure LHT –型平衡阀-开启比Over-center valves type LHT -geometric opening ratioLHT型平衡阀-几何理论开启比计算先导压力推力负载拉力负载负载压力的作用面积控制压力的作用面积实际开启比计算负载压力的作用面积控制压力的作用面积实际开启比理论开启比不同的开启比开启比小→刚性提高开启比大→开启压力低对于平衡阀及整个系统来说，开启比越小，抗振效果越好（对振荡反应不敏感）；同时为保证负载下降所需的最低控制压力，其节能的效果也越差。

平衡阀介绍及其工作原理YKK standardization office【 YKK5AB- YKK08- YKK2C- YKK18】暖通空调系统一、暖通空调系统常见的几种水力平衡设备：暖通空调系统常见的水力平衡设备主要有用于消除静态水力失调、实现静态水力平衡的静态水力平衡阀和用于消除动态水力失调、实现动态水力平衡的动态压差平衡阀、动态流量平衡阀、动态平衡电动开关阀、“动态压差平衡阀与电动调节阀组合”以及一体式动态平衡电动调节阀等。

1、静态平衡阀：静态平衡阀是消除暖通空调水系统静态水力失调、实现静态水力平衡的主要设备。

静态平衡阀实质上是一个具有明确的“流量-压差-开度”关系、清晰可调的开度指示以及良好调节特性的阻尼调节元件。

在暖通空调水系统中，静态平衡阀保证的不是系统中单个管道的流量值，它要维持的是在系统初调试时，通过静态平衡阀的调节作用，使系统中各个管路的流量比值与设计流量的比值一致，这样当系统的总流量等于设计总流量时，各个末端设备及管道的流量也同时达到设计流量。

静态平衡阀主要应用于系统分集水器、分支管道以及末端设备处。

2、动态压差平衡阀：动态压差平衡阀是消除暖通空调系统动态水力失调、实现动态平衡的主要设备之一。

动态压差平衡阀具有关键点定压差功能，它通过阀门内部的自力式机构，能自动地将系统两个关键点之间的压差恒定在设定压差值。

基于全面水力平衡系统对分系统定压、分级定压以及设备定压的要求，动态压差平衡阀广泛地应用在系统主管、分支管道以及各种末端设备处。

3、动态流量平衡阀：动态流量平衡阀是消除系统动态水力失调的设备之一。

动态流量平衡阀实质是在一定的压差范围内维持管道的流量始终不变，流量值的大小可以根据系统要求进行定制，因此它又叫做“定流量平衡阀”。

动态流量平衡阀主要应用于水力系统中要求保持流量不变的管道，如冷水机组冷冻、冷却水管以及采用变风量调节系统制冷供热量的末端设备管道处。

4、动态平衡电动开关阀：动态平衡电动开关阀是暖通空调水系统消除动态水力失调、实现动态平衡的主要设备之一。

平衡阀的分类及在暖通空调中的应用1、概述在暖通空间调系统中,水是至关重要的元素。

由于设计、施工、设备材料等原因导致的系统管道特性阻力数比与设计要求管道特性阻力数比值不一致，从而使系统各用户的实际流量与设计要求流量不一致，引起系统的水力失调，叫做静态水力失调。

当用户阀门开度变化引起水流量改变时，其它用户的流量也随之发生改变，偏离设计要求流量，从而导致的水力失调，叫做动态水力失调。

水平力失调将严重影响空调系统的运行，因此，必须通过在管道系统中增设静态或者动态水力平衡设备（亦即平衡阀）使系统实现水力平衡，保证空间调的正常运行。

2、平衡阀的分类平衡阀是在水力工况下，起到动态、静态平衡调节的阀门。

对应于静态和动态两种水系统失衡状况，平衡阀可分为两大类：静态平衡阀，动态平衡阀。

静态平衡阀亦称平衡阀、手动平衡阀等，它是通过改变阀芯与阀座的间隙（开度），来改变流经阀门的流动阻力以达到调节流量的目的，其作用对象是系统的阻力，能够将新的水量按照设计计算的比例平衡分配，各支路同时按比例增减，仍然满足当前气候需要下的部份负荷的流量需求，起到平衡的作用。

动态平衡阀分为动态流量平衡阀，动态压差平衡阀，自力式自身压差控制阀等。

随着空调行业的不断发展与完善，平衡阀也出现的新的产品，目前很多项目采用了一种动态压差平衡阀和电动调节阀结合在一起的一体阀，一般称之为动态平衡电动调节阀。

动态平衡电动调节阀是目前用于解决空调水系统平衡一个非常好的方法，当系统的压力发生变化时，动态压差平衡阀可以通过改变自身的通流面积使电动调节阀两端的压差保持不变，使调节阀的CV值始终为一，从而保证电动调节阀一直在最理想的工况下运行，真正做到水量的变化只与温度有关而与压力无关，可以保证进入空调箱的水量在任一时刻都是您所需要的水量。

丛而使系统的性能更优越，维护更方便。

3、平衡阀的应用3.1 定流量系统的静态水力平衡定流量系统是早期的暖通空调工程中常见的水力系统。
