BSC 操作 (1)1 MO 常用操作 (3)1．1 开站流程 (3)1．1．1 RBS2000开站流程 (3)1．1．2 RBS200开站流程 (7)1．2 拆站流程 (10)1．2．1 RBS2000拆站流程 (10)1．2．2 RBS200拆站流程 (12)1．3 扩容流程 (15)1．3．1 RBS2000扩容流程 (15)1．3．2 RBS200扩容流程 (17)1．4 HALT 站掉死处理 (18)1．5 ERROR LOG 的提取 (19)1．6 MO 升版操作 (20)1．7 对齐载波和频点的操作 (21)1．8 其他常用的RX 指令使用说明 (22)1．8．1 查看CDU 类型 (22)1．8．2 对MO 进行测试 (23)1．8．3 查看MO与DEV的连接情况 (23)1．8．4 查看MO的状态和告警信息 (23)2 STS 定义和提取 (24)2．1 STS定义 (24)2．1．1 STS文件输出定义 (24)2．1．2 STS屏幕输出定义 (27)2．2 STS提取 (29)2．2．1 STS文件输出提取 (29)2．2．2 STS屏幕输出提取 (29)附录 (31)RBS2000开站参考DT.. 31RBS200开站参考DT.. 33OSS SCRIPT 程序示例及说明 (41)STS的屏幕输出的定义DT（参考） (43)STS的屏幕输出的数据收集及转换程序原理（参考） (43)1 MO 常用操作1．1 开站流程1．1．1 RBS2000开站流程这里以小区名为H11ABC1，TG号为100，传输号为10，带有三个载波为例说明。
1、定义TG（我们要经常去看看ALEX中有关RXMOI的指令所涉及到的参数的意义，这很重要）RXMOI：MO=RXOTG-100，COMB=HYB，RSITE=H11ABC1，SWVER= B0531R0405，TRACO=POOL；RXMOC：MO=RXOTG-100，FHOP=BB，CONFACT=4，CONFMD=CMD；参数说明：RXOTG：取值由0到512，即RXOTG-0 到RXOTG-512；COMB：对于CDU A、CDU C和CDU C+，应设为HYB；对于CDU D，应设为FLT；RSITE：一般来说，同一个基站每个小区的RSITE应设成一样，但广东大部分地方都习惯设置成和小区名一样，这主要是因为方便于基站告警的监控；SWVER：为定义的软件版本，R8的RBS2000的软件版本为B0531R0405；TRACO：SEMI或POOL，为MO与TRA的连接类型，应与BSC所定义的一致；SEMI 半永久连接至解码器，POOL解码器将分配至呼叫建立。
BSC操作维护手册(DOC 60页)BSC操作维护手册第一章MO概念第一节MO结构●MO：（MANAGEDOBJECT）管理对象；●BSC：（BASESTATIONCONTROLLER）基站控制器，属GSM网络单元，用于控制一个或若干个BTS；●BTS：（BASETRANSCEIVERSTATION）GSM网络单元，是指工作于一个小区的一组无线载频的所有设备的总和；●CELL：蜂窝小区，指一个基站的一个天线系统的无线覆盖范围；●TG：（TRANSCEIVERGROUP）收发信机组，即被定义为和一个天线系统相连的所有收发信机的总和；●CF：支持BTS的O&M；●CON：用于对信令的集中与分解；●IS：用于对BSC和TRU的PCM时隙进行交换、标准是16KBIT/S；●TF：（TIMINGFUNCTION）同TM相关联的逻辑单元，提供TRU的时钟信号，用于产生TDMA帧和无线频率参考信号；●DP：用于对传输质量和故障进行监测；●TRX：（TRANSCEIVER）收发信机，GSM网络实体，用于无线发射/接收以及信号处理，它与8个BPC上的话务相关联，即与属于一个TDMA帧的所有BPC相关联；●TRXC：（TRANSCEIVERCONTRALLER）RBS200的硬件单元，它通过所属的RRX和SPP控制8个BPC，TRXC作为TGC时，它主控该TG的公共资源，即主控TRX和TM；●RTX：（RADIOTRANSMITTER）无线发射机，RBS200的硬件单元，用于射频发射的调制；●RRX：（RADIORECEIVER）无线接收机，RBS200的硬件单元，用于接收和处理射频信号；●TX：（TRANSMITTER）与RTX相关联的逻辑单元；●RX：（RECEIVER）同RRX相关联的逻辑单元；●TS：TIMESLOT，即载波时隙，相应于TDMA帧子单元，TDMA帧中的8个时隙被编为0-7；第二节MO状态1MO的各种通用状态UNDEF：MO没有定义。
540-65001-11W使用手册启明星系统设置软件RADC12R2/12X2ADC24R2/24X2１．１简介．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．２页１．２ＰＣ最小设置需求．．．．．．．．．．．．．．．．．．．．．．．．．．．．４页１．３系统参数．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．４页１．４启明星系统设置软件的安装．．．．．．．．．．．．．．．．．．４页１．５启明星系统设置软件的使用．．．．．．．．．．．．．．．．．．４页１．５．１菜单栏．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．５页１．５．２文档管理．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．７页１．５．３启明星系统参数设置．．．．．．．．．．．．．．．．．．．．．．１２页１．５．４显示启明星系统信息．．．．．．．．．．．．．．．．．．．．．．４６页１．５．５启明星设置系统与调光硅柜的连接．．．．．．．．．．４７页启明星系统设置软件使用方法１．１简介启明星系统设置软件是用于启明星系统设定参数，并将这些参数保存到一个文件内，能以文件形式装载参数，也可将参数打印出来。
启明星系统设置软件使用简单，操作方便。
如果没有特别说明，其操作与标准ＷＩＮＤＯＷＳ９５／９８的操作一样。
本系统将整个控制范围分为若干个区域，最多有３２个区域（见图１－１）。
图１－１每个区域又分为若干个回路，每个区域最多有３２个回路，整个系统最多有５１２个回路。
每个回路可配接一个或更多的硅路但是一个硅路只能配接给一个回路（见图１－２）。
图１－２每个区域内最多可设置３２个场景（见图１－３）。
本系统最多可设置１２８个场景。
图１－３本系统提供了序列功能，最多有８个序列，每个序列只能调用某一个区域内的场景，每一个序列包括最多１２８个步骤，每一个步骤就是调用一个场景，序列循环方式有完整或反复循环可选，提供自动变化效果。
同济启明星软件边坡稳定分析计算软件SLOPE v1.0用户手册同济大学地下建筑与工程系一九九七年十二月欢迎使用同济启明星软件SLOPE v1.0！同济启明星软件由国家标准《建筑地基基础设计规范》编制组成员、国家行业标准《建筑基坑支护技术规程》编制组成员、同济大学地下建筑与工程系博士生导师杨敏教授主持研制。
同济启明星软件包括深基坑支挡结构分析计算软件FRWS v2.0/v3.0、深基坑支撑结构分析计算软件BSC v2.0/v3.0、重力式挡墙分析计算软件GRW v2.0、基坑复合重力式挡墙分析计算软件GRW-f v3.0、桩基础沉降计算软件SCPF v1.0和边坡稳定分析计算软件SLOPE v1.0。
前言工程中的边坡必须保持稳定，边坡稳定安全系数在工程中是必须验算的一个重要指标。
然而，现在计算边坡稳定安全系数一般采用瑞典条分法，手算费时费力，还容易出错。
虽然您可能有这方面的程序，但它们大多没有方便的前处理和直观的后处理，使用起来颇为麻烦，无法应付实际工程中各种各样复杂的情况。
为了解决这些问题，我们开发编制了通用的边坡计算软件SLOPE 1.0。
我们强调是通用性，因为它可以计算各种各样的二维边坡稳定问题：各种形状的自然边坡、人工边坡，各种类型的挡土结构等等。
SLOPE 1.0提供了瑞典法和毕肖普法，您可用总应力模式或有效应力模式，还可考虑渗流力；在滑面形状上您可用鼠标拖出假定的任意形状，如果采用圆弧滑动面，还能帮助在指定范围内搜索出最危险的圆弧滑面。
因而SLOPE 1.0可以适应各种各样的边坡稳定计算。
随着您对本手册的阅读以及对本软件的不断熟悉，您会惊喜的发现：SLOPE 1.0比您想象的功能更强大，它几乎能解决任何的二维的边坡稳定计算问题。
目录第一章软件功能简介 (1)第二章软件运行环境及安装 (2)第一节软件运行环境 (2)一、软件运行的硬件环境 (2)二、软件运行的软件环境 (2)第二节软件的安装过程 (2)第三章软件基本工作流程 (5)第四章WINDOWS操作简介 (6)第一节鼠标操作定义 (6)第二节窗口定义及功能 (6)第三节各种对象标准操作简介 (7)一、菜单条 (7)二、工具条 (7)三、数据表格 (7)四、命令钮 (8)五、单选钮 (8)六、复选钮 (8)七、编辑框 (8)第五章SLOPE使用说明 (9)第一节启动软件 (9)第二节菜单操作 (10)一、“文件”菜单(Alt+F) (10)1、新建(Alt+F+N或Ctrl+N) (11)2、打开(Alt+F+O或Ctrl+O) (11)3、保存(Alt+F+S或Ctrl+S) (11)4、另存为(Alt+F+A) (11)5、打印(Alt+F+P或Ctrl+P) (12)6、打印预览(Alt+F+V) (12)7、打印设置(Alt+F+R) (13)8、最近打开文件列表 (13)9、退出(Alt+F+E) (13)二、“编辑”菜单(Alt+E) (13)1、插入(Alt+E+I或Insert) (14)2、删除 (Alt+Del) (14)3、复制图片(Alt+C) (15)三、“设置”菜单(Alt+O) (15)1、用户坐标系设置（ALT＋O+U) (15)四、“帮助”菜单(Alt+H) (16)1、关于SLOPE (16)第三节操作步骤详解 (17)第四节出错提示 (24)第六章计算实例 (27)第一节一般边坡的边坡稳定安全系数计算实例 (27)第二节挡土墙的整体稳定安全系数计算实例 (32)第三节带撑挡土墙整体稳定安全系数计算实例 (33)第七章计算理论基础 (36)第一节瑞典法 (36)一、总应力法 (36)二、有效应力法 (37)三、考虑渗流力的有效应力法 (37)第二节毕肖普法 (38)一、总应力法 (38)二、有效应力法 (38)三、考虑渗流力的有效应力法 (38)第八章服务联系 (40)第一章软件功能简介同济启明星边坡稳定分析计算软件SLOPE v1.0可帮您轻松地计算各种类型的挡土墙、边坡的整体稳定安全系数。

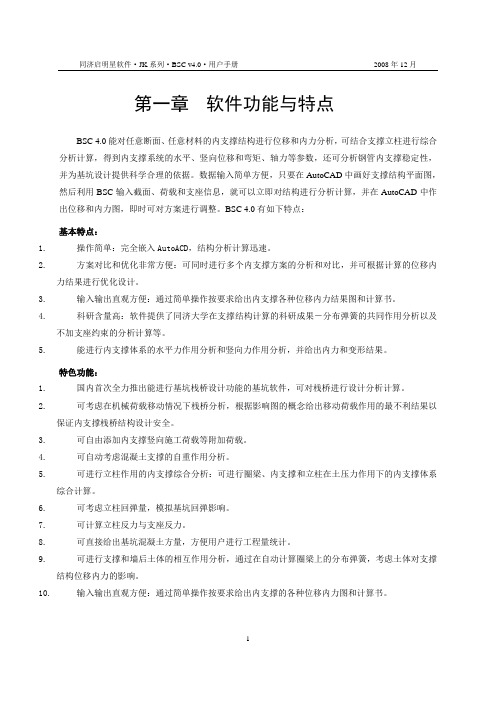

第一章软件功能与特点BSC 4.0能对任意断面、任意材料的内支撑结构进行位移和内力分析，可结合支撑立柱进行综合分析计算，得到内支撑系统的水平、竖向位移和弯矩、轴力等参数，还可分析钢管内支撑稳定性，并为基坑设计提供科学合理的依据。
数据输入简单方便，只要在AutoCAD中画好支撑结构平面图，然后利用BSC输入截面、荷载和支座信息，就可以立即对结构进行分析计算，并在AutoCAD中作出位移和内力图，即时可对方案进行调整。
BSC 4.0有如下特点：基本特点：1.操作简单：完全嵌入AutoACD，结构分析计算迅速。
2.方案对比和优化非常方便：可同时进行多个内支撑方案的分析和对比，并可根据计算的位移内力结果进行优化设计。
3.输入输出直观方便：通过简单操作按要求给出内支撑各种位移内力结果图和计算书。
4.科研含量高：软件提供了同济大学在支撑结构计算的科研成果－分布弹簧的共同作用分析以及不加支座约束的分析计算等。
5.能进行内支撑体系的水平力作用分析和竖向力作用分析，并给出内力和变形结果。
特色功能：1.国内首次全力推出能进行基坑栈桥设计功能的基坑软件，可对栈桥进行设计分析计算。
2.可考虑在机械荷载移动情况下栈桥分析，根据影响图的概念给出移动荷载作用的最不利结果以保证内支撑栈桥结构设计安全。
3.可自由添加内支撑竖向施工荷载等附加荷载。
4.可自动考虑混凝土支撑的自重作用分析。
5.可进行立柱作用的内支撑综合分析：可进行圈梁、内支撑和立柱在土压力作用下的内支撑体系综合计算。
6.可考虑立柱回弹量，模拟基坑回弹影响。
7.可计算立柱反力与支座反力。
8.可直接给出基坑混凝土方量，方便用户进行工程量统计。
9.可进行支撑和墙后土体的相互作用分析，通过在自动计算圈梁上的分布弹簧，考虑土体对支撑结构位移内力的影响。
10.输入输出直观方便：通过简单操作按要求给出内支撑的各种位移内力图和计算书。
第二章软件运行安装（一）软件运行环境操作系统：Windows 2000或XP、2003其他要求：AutoCAD for Windows（二）安装方法使用Windows文件管理器运行BSC安装盘中的SETUP.EXE，屏幕显示如下图。
第一章软件功能与特点BSC 4.0能对任意断面、任意材料的内支撑结构进行位移和内力分析，可结合支撑立柱进行综合分析计算，得到内支撑系统的水平、竖向位移和弯矩、轴力等参数，还可分析钢管内支撑稳定性，并为基坑设计提供科学合理的依据。
数据输入简单方便，只要在AutoCAD中画好支撑结构平面图，然后利用BSC输入截面、荷载和支座信息，就可以立即对结构进行分析计算，并在AutoCAD中作出位移和内力图，即时可对方案进行调整。
BSC 4.0有如下特点：基本特点：1.操作简单：完全嵌入AutoACD，结构分析计算迅速。
2.方案对比和优化非常方便：可同时进行多个内支撑方案的分析和对比，并可根据计算的位移内力结果进行优化设计。
3.输入输出直观方便：通过简单操作按要求给出内支撑各种位移内力结果图和计算书。
4.科研含量高：软件提供了同济大学在支撑结构计算的科研成果－分布弹簧的共同作用分析以及不加支座约束的分析计算等。
5.能进行内支撑体系的水平力作用分析和竖向力作用分析，并给出内力和变形结果。
特色功能：1.国内首次全力推出能进行基坑栈桥设计功能的基坑软件，可对栈桥进行设计分析计算。
2.可考虑在机械荷载移动情况下栈桥分析，根据影响图的概念给出移动荷载作用的最不利结果以保证内支撑栈桥结构设计安全。
3.可自由添加内支撑竖向施工荷载等附加荷载。
4.可自动考虑混凝土支撑的自重作用分析。
5.可进行立柱作用的内支撑综合分析：可进行圈梁、内支撑和立柱在土压力作用下的内支撑体系综合计算。
6.可考虑立柱回弹量，模拟基坑回弹影响。
7.可计算立柱反力与支座反力。
8.可直接给出基坑混凝土方量，方便用户进行工程量统计。
9.可进行支撑和墙后土体的相互作用分析，通过在自动计算圈梁上的分布弹簧，考虑土体对支撑结构位移内力的影响。
10.输入输出直观方便：通过简单操作按要求给出内支撑的各种位移内力图和计算书。
第二章软件运行安装（一）软件运行环境操作系统：Windows 2000或XP、2003其他要求：AutoCAD for Windows（二）安装方法使用Windows文件管理器运行BSC安装盘中的SETUP.EXE，屏幕显示如下图。
第四章详细操作步骤一、Windows 操作简介（一）鼠标操作定义把鼠标光标移到对象上，按下鼠标左钮，定义为“点中”；把鼠标光标移到对象上，一直按下鼠标左钮不放并移到鼠标，定义为“拖动”；把鼠标光标移到对象上，然后很快地连续按下两次鼠标左钮，定义为“连击”。
（二）窗口定义及功能一个窗口是指屏幕上的一块长方形区域；一个应用程序窗口包括：边框、标题栏、控制菜单和菜单条（见图第四章-1）。
边框定义窗口的边界；标题栏指明窗口的标题；控制菜单提供一系列管理窗口的选项，如改变窗口的大小（缩、放窗口）、移动窗口、关闭窗口；菜单条提供控制应用程序窗口的菜单。
控制菜单标题栏菜单条对话框命令按钮图第四章-1（三）菜单条菜单条中的每项菜单均有一个下拉菜单，在下拉菜单中的条目类型有：（1）条目以黑色显示，表示该条目是可用的；（2）条目以浅灰色显示，表示该条目是不可用的；（3）在条目右边的信息，如Alt＋F4，表示在此窗口，同时按下“Alt＋F4”键，此种特定条目即被选中。
（四）对话框对话框中一次只能有一项被激活，这一项被置为黑色（或高亮），并用虚线勾画出轮廓，用鼠标点中即可；用键盘则按Tab键向前移动选择或按Shift＋Tab键向后移动选择；也可以用Alt＋下划线标出的字母键选择有下划线的项。
（五）命令按钮命令按钮启动一种操作，只需用鼠标或Tab键移动光标选择再按回车键即可。
二、数据输入在Windows程序管理器中用户双击“FRWS 4.0”图标或在文件管理器中双击FRWS.EXE，显示软件名称、版本号、软件开发单位等信息（图第四章-2）：图第四章-2再用鼠标点中屏幕任何位置（或键入任意键）就进入FRWS应用程序窗口，屏幕显示如图第四章-3（在下文中，定义该图所在的窗口为“初始状态”窗口）。
图第四章-3这时用户可将光标移至“工程名称”之后，开始输入工程名称（字符数 39），然后输入基本数据，即图第四章-3中右边对话框内的数据。
第四章详细操作步骤一、Windows 操作简介（一）鼠标操作定义把鼠标光标移到对象上，按下鼠标左钮，定义为“点中”；把鼠标光标移到对象上，一直按下鼠标左钮不放并移到鼠标，定义为“拖动”；把鼠标光标移到对象上，然后很快地连续按下两次鼠标左钮，定义为“连击”。
（二）窗口定义及功能一个窗口是指屏幕上的一块长方形区域；一个应用程序窗口包括：边框、标题栏、控制菜单和菜单条（见图第四章-1）。
边框定义窗口的边界；标题栏指明窗口的标题；控制菜单提供一系列管理窗口的选项，如改变窗口的大小（缩、放窗口）、移动窗口、关闭窗口；菜单条提供控制应用程序窗口的菜单。
控制菜单标题栏菜单条对话框命令按钮图第四章-1（三）菜单条菜单条中的每项菜单均有一个下拉菜单，在下拉菜单中的条目类型有：（1）条目以黑色显示，表示该条目是可用的；（2）条目以浅灰色显示，表示该条目是不可用的；（3）在条目右边的信息，如Alt＋F4，表示在此窗口，同时按下“Alt＋F4”键，此种特定条目即被选中。
（四）对话框对话框中一次只能有一项被激活，这一项被置为黑色（或高亮），并用虚线勾画出轮廓，用鼠标点中即可；用键盘则按Tab键向前移动选择或按Shift＋Tab键向后移动选择；也可以用Alt＋下划线标出的字母键选择有下划线的项。
（五）命令按钮命令按钮启动一种操作，只需用鼠标或Tab键移动光标选择再按回车键即可。
二、数据输入在Windows程序管理器中用户双击“FRWS 4.0”图标或在文件管理器中双击FRWS.EXE，显示软件名称、版本号、软件开发单位等信息（图第四章-2）：图第四章-2再用鼠标点中屏幕任何位置（或键入任意键）就进入FRWS应用程序窗口，屏幕显示如图第四章-3（在下文中，定义该图所在的窗口为“初始状态”窗口）。
图第四章-3这时用户可将光标移至“工程名称”之后，开始输入工程名称（字符数 39），然后输入基本数据，即图第四章-3中右边对话框内的数据。
BSC操作维护手册(V2.1).. ..附录 (3)第一章常用基本指令汇总 (7)第一节外部告警 (7)第二节有关传输的指令 (7)第三节有关MO类指令 (8)第四节有关小区类指令 (10)第二章基站设备监控维护 (13)第一节基站设备故障监控与排除 (13)第二节日常维护工作 (17)第三节直放站设备监控维护 (22)第三章基站数据制作 (24)第一节小区参数设置规 (24)第二节小区数据定义 (35)第三节 RBS200基站数据制作(参考R.7数据制作) (45)第四节 RBS2000基站数据制作（参考R7.1数据制作） (58)第四章故障难点与重点（例子诠析） (64)第一节如何定义一个新的TG号 (64)第二节如何退传输 (69)第三节如何改跳频方式 (76)第五章 BSC员工行为规细则 (87).. ..附录在进入章节之前，我们先简单了解一下BSC（基站控制器）里面所涉及到的一些MO 及其状态。
一、MO的结构MO：（MANAGED OBJECT）管理对象；BSC：（BASE STATION CONTROLLER）基站控制器，属GSM网络单元，用于控制一个或若干个BTS；BTS：（BASE TRANSCEIVER STATION）GSM网络单元，是指工作于一个小区的一组无线载频的所有设备的总和；CELL：蜂窝小区，指一个基站的一个天线系统的无线覆盖围；TG：（TRANSCEIVER GROUP）收发信机组，即被定义为和一个天线系统相连的所有收发信机的总和；CF：支持BTS的O&M；CON：用于对信令的集中与分解；.. ..IS：用于对BSC和TRU的PCM时隙进行交换、标准是16KBIT/S；TF：（TIMING FUNCTION）同TM相关联的逻辑单元，提供TRU的时钟信号，用于产生TDMA帧和无线频率参考信号；DP：用于对传输质量和故障进行监测；TRX：（TRANSCEIVER）收发信机，GSM网络实体，用于无线发射/接收以及信号处理，它与8个BPC上的话务相关联，即与属于一个TDMA帧的所有BPC相关联；TRXC：（TRANSCEIVER CONTRALLER）RBS200的硬件单元，它通过所属的RRX和SPP控制8个BPC，TRXC作为TGC时，它主控该TG的公共资源，即主控TRX和TM；RTX：（RADIO TRANSMITTER）无线发射机，RBS200的硬件单元，用于射频发射的调制；RRX：（RADIO RECEIVER）无线接收机，RBS200的硬件单元，用于接收和处理射频信号；TX：（TRANSMITTER）与RTX相关联的逻辑单元；RX：（RECEIVER）同RRX相关联的逻辑单元；TS：TIME SLOT，即载波时隙，相应于TDMA帧子单元，TDMA帧中的8个时隙被编为0，---，7；二、MO的各种通用状态BLO：自动闭塞BLL：由于处于加载过程而闭塞BLT：由于处于测试过程而闭塞BLA：由于激活需要而闭塞MBL：人工闭塞COM：MO被人工闭塞FAIL：MO永久处于非操作状态OPER：MO处于操作状态NOOP：MO处于临时非操作状态PROPER：MO即将处于操作状态DEF：MO已被定义，处于预服务状态UNDEF：MO未被定义.. ..三、MO各种状态之间的转换四、BSC操作指令1、指令分类.. ..2、指令应用围.. ..第一章常用基本指令汇总第一节外部告警1.查外部告警ALLIP：ALCAT=EXT；（A~E网元）ALLIP：ALCAT=BTS；（其它网元）ALLIP：ACL=A1；查A1级告警ALLIP：ACL=A2；查A2级告警ALLIP：ACL=A3；查A3级告警ALLIP：ACL=O1；查O1级告警ALLIP：ACL=O2；查O2级告警第二节有关传输的指令注意解传输时要先RXDAI:DEV=RBLT?或DEV=?RBLT( brings a device into service from a PRE-POST SERVICE state)1.RBS200基站传输指令RXTCP：MOTY=RXETG，CELL=小区名；（通过已知小区名，查出小区的TG号）RXCDP：MO=RXETG-<tg>；（查看小区的整体配置）RXMOP：MO=RXETRX-<tg>-X&&-Y；（查看小区的传输时隙分配，其中X和Y表示具体哪个载波）RADEP：DEV=RBLT-X；（查具体传输号，其中X表示传输时隙）DTSTP：DIP=RBLT<dip>；（查传输状态）DTQUP：DIP=RBLT<dip>；（查看传输质量）DTQSR：DIP=RBLT<dip>，UNACC，DEGR，SF；（清传输质差误码和滑码）.. ..NTCOP：SNT=ETRBLT-<dip>；知传输号反查TG号RXMDP：MOTY=RXOTS，DEV=RBLT-X；知传输号反查TG号DTBLI：DIP=RBLT<dip>；闭传输DTBLE：DIP=RBLT<dip>；解传输STDEP：DEV=RBLT-X；查传输设备状态BLODI：DEV=RBLT-X；闭传输设备状态BLODE：DEV=RBLT-X；解传输设备状态DTIDP：DIP=RBLT<dip>；查传输的MODEDTIDC：DIP=RBLT<dip>，MODE=0/1；（200站时为1，2000站时为0；）2.RBS2000基站传输指令RXTCP：MOTY=RXOTG，CELL=小区名；（查出小区的TG号）RXCDP：MO=RXOTG-<tg>；（查看小区的整体配置）RXAPP：MO=RXOTG-<tg>；（查看小区的传输时隙分配）RADEP：DEV=RBLT-X；（查具体传输号，其中X表示传输时隙）DTSTP：DIP=RBLT<dip>；（查传输状态）DTQUP：DIP=RBLT<dip>；（查看传输质量）DTQSR：DIP=RBLT<dip>，UNACC，DEGR，SF；（清传输质差误码和滑码）NTCOP：SNT=ETRBLT-<dip>；知传输号反查TG号RXMDP：MOTY=RXOTS，DEV=RBLT-X；知传输号反查TG号DTBLI：DIP=RBLT<dip>；闭传输DTBLE：DIP=RBLT<dip>；解传输STDEP：DEV=RBLT-X；查传输设备状态EXDAI:DEV=rblt-X&&-Y;(进入预服务)BLODI：DEV=RBLT-X；闭传输设备状态BLODE：DEV=RBLT-X；解传输设备状态DTIDP：DIP=RBLT<dip>；查传输的MODEDTIDC：DIP=RBLT<dip>，MODE=0/1；（200站时为1，2000站时为0；）.. ..第三节有关MO类指令RXTCP：MOTY=rxotg，CELL=cellid；查该小区对应的TG号RXASP：MO=RXOTG-<tg>；（此指令会列出所有有故障的MO）RXMFP:MO=“mo”(CF-CON-IS-TF-TRX-TX-RX-TS)；( 逐个查MO的具体FCODE码) RXMOP：MO=“mo”(CF-CON-IS-TF-TRX-TX-RX-TS)；查各MO的相关数据RXMFP：MO=RXOCF-<tg>；查CF的具体FCODE或状态，或CDU类型RXBLI:MO=“mo”(CF-CON-IS-TF-TRX-TX-RX-TS)；(逐个闭塞MO)RXTEI: MO=“mo”(CF-CON-IS-TF-TRX-TX-RX-TS)；( 逐个测试MO)RXLTI：MO＝“mo”（TS）；（测试MO）RXESE: MO=“mo”(CF-CON-IS-TF-TRX-TX-RX-TS)；( 逐个对MO进行拆程)RXESI: MO=“mo”(CF-CON-IS-TF-TRX-TX-RX-TS)；( 逐个对MO进行数据加载) RXBLE: MO=“mo”(CF-CON-IS-TF-TRX-TX-RX-TS)；( 逐个解开MO)RXMSP:MO=“mo”(CF-CON-IS-TF-TRX-TX-RX-TS)；( 逐个查MO的状态)RXELP:MO=“mo”(CF-CON-IS-TF-TRX-TX-RX-TS)；( 逐个查MO的历史故障记录) RXMOI：MO=“mo”(CF-CON-IS-TF-TRX-TX-RX-TS)；（逐个对MO进行数据定义）RXMOC:MO= “mo”(CF-CON-IS-TF-TRX-TX),CELL=小区名;（将定义好的数据与CELL 相连）RXMOE：MO=“mo”（CF-CON-IS-TF-TRX-TX-RX-TS）；（逐个对MO进行删除已定义的数据）EXEGP：EMG=ALL；查所有RBS200站的EMEXEPP：EMG=emgname，EM=ALL；（具体某个基站的情况）RECEI：EMG=emgname，EMRP=0-A；（发现EMRP板闭塞时，可以用来修复）RECEI：EMG=emgname，STR=A/B；（发现STR板闭塞时，可以用来修复）EXCLP：EQM=CLC-X；（A~E局）（修复CLC控制链）EXCPP：EMG=emgname；（其它局）（修复CLC控制链）RISTP：EMG=emgname；EMRS=0；（查EMRS的状态）RILSP：EMG=emgname，EMRS=ALL；（查RILT状态）RISPP：EMG=emgname，EMRS=ALL；（查半永久连接）.. ..RILTP：EMG=emgname，EMRS=0；（查RILT对应的ETB、RTT板的状态）RISPI：EMG=emgname，EMRS=ALL；（修复半永久连接）RISPE：EMG=emgname，EMRS=ALL；（修复半永久连接）EXEMP：RP=rp，EM=em；（查EM状态）EXRPP：RP=rp；（查RP状态）BLEMI：RP= rp，EM=em；（闭EM）BLEME：RP= rp，EM=em；（解EM）BLRPI：RP= rp；（闭RP）BLRPE：RP= rp；（闭RP）RIBLI：EMG=emg，EMRS=0；（闭TSW）RIBLE：EMG=emg，EMRS=0；（解TSW）RIBLI：DEV=RILT-X；（闭ETB、RTT）RIBLE：DEV=RILT-X；（解ETB、RTT）EXCLP：EQM=CLC-X；（A~E局，修复CLC控制链）EXCPP：EMG=emgname；（其它局，修复CLC控制链）RECEI：EMG=emgname，STR=A/B；（当发现STR板闭塞时，可以用来修复）RECEI：EMG=emgname，EMRP=0-A；（当发现EMRP板闭塞时，可以用来修复）第四节有关小区类指令RLCRP：CELL=小区名；查看小区的信道配置情况、小区干扰、即时话务RLCFP：CELL=小区名；查看小区的频率配置情况RLCFI：CELL=小区名，DCHNO=X，CHGR=？；（CHGR可为0、1、2,视实际而定）加频点RLCFE：CELL=小区名，DCHNO=X，CHGR=？；（CHGR可为0、1、2,视实际而定）删频点RLCCC：CELL=小区名，SDCCH=X，CHGR=？；（CHGR可为0、1、2,视实际而定）修改SDCCH RLSTP：CELL=小区名；查看小区的工作状态RLSTC：CELL=小区名,STATE=HALTED/ACTIVE；闭/激活小区RLCHP：CELL=小区名；查小区的开、关跳频情况RLCHC：CELL=小区名，HOP=OFF/ON；关、开跳频.. ..RLBDC：CELL=小区名，CHGR=1（或2），NUMREQBPC=X；对小区信道的分配进行修改RLSLP：CELL=小区名；（查看小区的逻辑信道情况）RLSLC：CELL=小区名，CHTYPE=SDCCH，LVA=X；（修改SDCCH信道的配置，要求：NCH-LVA=5或6或7都可以）RLSLC：CELL=小区名，CHTYPE=TCH，LVA=X；（修改TCH信道的配置，要求：NCH-LVA=5或6或7都可以RLDEP：CELL=小区名；查CGI、LAC、BCCHNO、BSIC等RLDEP：CELL=ALL；知道小区的CGI，反查小区名RLSSP：CELL=小区名；查小区的最小接收电平RLCPP：CELL=小区名；查小区的发射功率RLCPC：CELL=小区名，BSPWRB=X，BSPWRT=X；修改小区的发射功率RLNRP：CELL=小区名，CELLR=ALL，NODATA；列出所有与小区具相邻关系的所有小区RLNRC：CELL=小区名1，CELLR=小区名2；删除小区的相邻关系RLNRP：CELL=小区名1，CELLR=小区名2；查KOFFSET的值RLNRC：CELL=小区名1，CELLR=小区名2；修改KOFFSET的值RLNRI：CELL=小区名1，CELLR=小区名2；加小区的相邻关系RLLHP：CELL=小区名；查小区的层次、切换缓冲值和切换门限值RLLHC：CELL=小区名，LAYER=X；修改小区的层次RLSBP：CELL=小区名；查小区的CRORLSBC：CELL=小区名，CB=YES/ON；小区禁止接入RLLAP：LAI=ALL；启用此指令可以打印出本网元所有基站小区RLBCP：CELL=小区名；查下行动态功率控制的状态RLBCI：CELL=小区名；开下行动态功率控制RLBCE：CELL=小区名；关下行动态功率控制RLPCP：CELL=小区名；查上行动态功率控制的状态RLPCI：CELL=小区名；开上行动态功率控制RLPCE：CELL=小区名；关上行动态功率控制RLMFP：CELL=小区名；查看小区的测量频点.. ..RLCXP：CELL=小区名；查下行不连续发射RLCXC：CELL=小区名，DTXD=OFF/ON；关/开下行不连续发射RLSSP：CELL=小区名；查上行不连续发射RLSSC：CELL=小区名，DTXU=0，1，2；（其中，0：表示可以用不连续发射1：一定用不连续发射2：不用不连续发射）RLLUP：CELL=小区名；查小区质量如果bsc要支持1800，要用RLMOP和RLTYP进行查看，用RLMOC和RLTYP进行修改。
