皮带传动

洗衣机皮带传动工作原理
洗衣机的皮带传动工作原理是通过皮带将电机的转动力传递给洗衣机的滚筒，从而实现洗衣机的洗涤和脱水功能。

具体来说，当洗衣机启动时，电机会产生旋转力，这个旋转力通过皮带传递到洗衣机的滚筒上。

皮带通常连接在电机的转子和滚筒之间的轮子上，当电机转动时，皮带会转动，从而带动滚筒一起旋转。

皮带传动工作原理的关键在于摩擦力和张力的作用。

皮带通常是由橡胶或其他弹性材料制成，具有一定的柔韧性和抗拉性，因此可以在电机转动时保持与滚筒之间的传动连接。

同时，皮带与轮子之间的摩擦力也起到了至关重要的作用，它使得皮带能够有效地传递转动力而不会滑动脱落。

此外，皮带传动还可以通过调节皮带的张紧程度来实现不同转速和转矩的传递。

通过调整皮带的张紧度，可以改变皮带与轮子之间的摩擦力，从而实现滚筒的不同转速和加速度，以满足洗衣机在洗涤和脱水过程中的不同需求。

总的来说，洗衣机的皮带传动工作原理是利用皮带作为传动介
质，通过电机产生的旋转力传递给洗衣机的滚筒，从而实现洗涤和脱水功能。

这种传动方式简单可靠，同时也方便维护和更换。

皮带的传动原理有哪些
皮带的传动原理主要包括以下几种：
1. 摩擦传动：皮带与轮毂通过摩擦力实现传动。

当皮带被拉紧时，由于皮带与轮毂之间的摩擦力，使得力传递到轮毂上，实现传动。

这种传动原理适用于大功率、大扭矩的传动。

2. 弯曲传动：皮带在轮毂的周边弯曲，通过轮毂的凸轮等结构将力传递给皮带，在皮带弯曲区域工作，实现传动。

3. 弹性传动：皮带通过拉紧装置使得其具有一定的弹性，在负载发生变化时可以自动调整皮带的张紧程度，使得传动稳定。

4. 离合传动：通过离合装置实现皮带的连接与断开，实现传动与停止。

5. 变速传动：通过改变皮带轮的直径来调整传动比，实现变速传动。

6. 多轮传动：多个轮毂通过皮带相互连接，实现传动。

这种传动原理适用于多轴传动或多功能组合传动。

这些传动原理可以单独应用，也可以结合使用，通过设计合理的皮带传动系统，可以实现不同功率、速度、转矩等要求的传动。

机械设计基础掌握皮带传动的基本概念皮带传动是一种常见且重要的机械传动方式，广泛应用于各类机械设备。

本文将介绍皮带传动的基本概念，包括皮带传动的原理、特点以及应用等方面。

一、皮带传动原理皮带传动是利用带状零件（即皮带）将动力从一个轴传递到另一个轴的一种传动方式。

它通过摩擦力将动力传递给被传动轴，实现机械设备的运转。

主要由驱动轮（即主动轮）和被动轮（即从动轮）组成，通过张紧装置保持皮带的适当紧度。

二、皮带传动的特点1. 弹性缓冲：皮带传动具有较好的弹性，能够在不同转速下缓冲传动中的冲击和振动，降低机械设备的噪音；2. 传动比变化范围广：通过更换不同规格的皮带和调整驱动轮和被动轮的直径，可以实现不同传动比的变化，适应不同工况要求；3. 传动效率高：皮带传动的摩擦损失相对较小，传动效率较高，一般可达到95%以上；4. 安装、维护方便：皮带传动结构简单，安装、维护相对方便，更换和调整皮带相对简单快捷；5. 传动平稳可靠：皮带传动通过较大的接触面积实现传递动力，传动过程中没有冲击和滑动，传动稳定可靠。

三、皮带传动的应用皮带传动广泛应用于各类机械设备，特别是传动功率较大、传动距离较长、转向要求较多的场合。

以下是几个常见的应用领域：1. 汽车工业：皮带传动在汽车引擎中用于传递动力给发电机、空调压缩机、水泵等附件，保证汽车正常运行；2. 工程机械：装载机、挖掘机等工程机械中采用皮带传动，用于传递动力给液压系统、动力传动系统等；3. 矿山冶金：皮带传动在矿山和冶金行业中广泛应用，用于输送原料、煤矿等，实现物料的运输；4. 电力工业：发电厂的发电机组、输电线路等都使用皮带传动，用于传递动力和实现电能转换；5. 农业机械：农业机械中的联合收割机、拖拉机等也采用皮带传动，用于机械的运转和动力传递。

总结：皮带传动作为一种常见且重要的机械传动方式，具有弹性缓冲、传动比变化范围广、传动效率高、安装维护方便以及传动平稳可靠等特点。

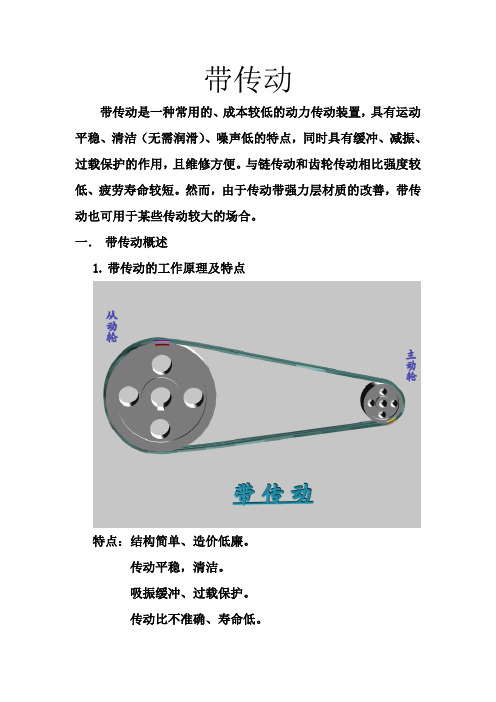

带传动
带传动是一种常用的、成本较低的动力传动装置，具有运动平稳、清洁（无需润滑）、噪声低的特点，同时具有缓冲、减振、过载保护的作用，且维修方便。

与链传动和齿轮传动相比强度较低、疲劳寿命较短。

然而，由于传动带强力层材质的改善，带传动也可用于某些传动较大的场合。

一．带传动概述
1.带传动的工作原理及特点
特点：结构简单、造价低廉。

传动平稳，清洁。

吸振缓冲、过载保护。

传动比不准确、寿命低。

2. 带传动的类型
（1） 普通V 带及皮带轮
普通V 带传动
窄V 带传动
宽V 带传动
平带传动
多楔带传动
同步带传动
节面——当V带受弯曲时长度不变的中性层
节宽——节面的宽度bp
相对高度——V带高度h与节宽bp之比。

约为0.7
带轮基准直径——V带轮上与所配V带节宽bp相对应的带轮
直径dd
带的基准长度——V带在带轮上张紧后，位于带轮基准直径
上的周线长度Ld
（2）窄V带及窄V带皮带轮
（3）平带及平带轮
（4）多楔带及多楔带轮
（5）同步带及同步带轮
二． 带传动工作情况分析 1. 带传动中力的分析
带必须以一定的拉力张紧在带轮上，此时，传动带两边的拉力相等，都等于F0。

带绕上主动轮的一边被拉紧，该边拉力——紧边拉力F1；带绕上从动力的一边被放松，该边拉力——松边拉力F2。

2. 带传动中力的分析
V 带传动的设计计算 三． V 带轮设计
四． V 带传动的张紧装置
不工作时
工作时
五．。

皮带传动、链传动和齿轮传动是工程领域常见的机械传动方式，它们在工业生产和机械设备中起着至关重要的作用。

本文将分别介绍这三种传动方式的功能和特点，帮助读者更好地理解和运用它们。

一、皮带传动的功能1. 皮带传动是一种通过摩擦传递动力的机械传动方式。

它主要由皮带、皮带轮、张紧装置和传动装置等部件构成。

2. 皮带传动的主要功能包括传递动力、传递转矩和改变传动方向等。

它广泛应用于各种机械设备中，如汽车、风力发电机、工程机械等。

3. 皮带传动具有隔离性好、运转平稳、噪音小、维护周期长等特点，适用于对传动平稳性要求较高的场合。

二、链传动的功能1. 链传动是一种通过链条传递运动和动力的传动方式。

它主要由链条、链轮、轴承等部件构成。

2. 链传动的主要功能包括传递动力、传递转矩和定位传动等。

它在机械制造、输送设备、农业机械等领域得到广泛应用。

3. 链传动具有传递效率高、使用寿命长、负载能力大等特点，适用于对传动效率要求较高的场合。

三、齿轮传动的功能1. 齿轮传动是一种通过齿轮互相啮合传递动力的传动方式。

它主要由齿轮、轴承、轴等部件构成。

2. 齿轮传动的主要功能包括传递运动和动力、传递转矩和改变传动方向等。

它在汽车、船舶、飞机等各种机械设备中得到广泛应用。

3. 齿轮传动具有传动效率高、传动精度高、传动比可设计范围广等特点，适用于对传动精度和效率要求较高的场合。

皮带传动、链传动和齿轮传动各自具有不同的功能和特点，适用于不同的传动需求。

在实际应用中，我们需要根据具体的工程要求和条件选择合适的传动方式，才能发挥其最大的作用。

希望本文的介绍能够帮助读者更好地理解和运用这三种传动方式。

皮带传动、链传动和齿轮传动作为常见的机械传动方式，各自具有独特的功能和特点。

在工程领域中，选择合适的传动方式对于确保机械设备的正常运行和性能发挥起着至关重要的作用。

在本文的后续部分中，我们将进一步讨论这三种传动方式的特点、优缺点以及应用场景，帮助读者更全面地了解和运用它们。

皮带传动和同轴传动的特点哎呀，同学们，你们知道吗？在我们生活的这个神奇世界里，有好多好多有趣的东西。

今天我要和大家讲讲皮带传动和同轴传动这两个超厉害的东西，你们准备好和我一起探索啦？先来说说皮带传动吧！你们有没有见过那种老式的缝纫机？那里面就有皮带传动哟！皮带传动就像是两个好朋友，手拉手一起努力工作。

一个轮子转起来，通过皮带带动另一个轮子转。

这皮带呀，就像是一条神奇的纽带，把力量从这边传递到那边。

比如说，工厂里的大机器，有时候一个发动机没办法直接让所有的零件都动起来，这时候皮带传动就派上用场啦！它可以让发动机的力量传到很远的地方，带动其他的零件一起工作。

那皮带传动有啥特点呢？它就像一个很灵活的小伙伴！比如说，两个轮子之间的距离可以远一点，也可以近一点，皮带都能把力量传过去，这难道不神奇吗？而且，如果其中一个轮子卡住了，皮带还能打滑，这样就不容易把机器弄坏啦！再想想，如果我们骑自行车，链条不就像是皮带吗？它带着后轮转起来，我们就能飞快地前进啦！这难道不像我们在跑步比赛中，前面的同学拉着后面的同学一起跑吗？那同轴传动又是什么呢？这就像是双胞胎心有灵犀一样！两个轮子在同一根轴上，一起转，一起停，谁也离不开谁。

比如说汽车的两个前轮，很多时候就是同轴传动的。

它们一起转动，车子才能稳稳地向前走。

同轴传动最大的特点就是两个轮子的速度是一样的呀！就好像我们一起喊口号，声音整齐又响亮。

而且它传递力量特别直接，没有皮带那样会有一点点的损失。

大家想想，如果同轴传动的两个轮子速度不一样，那车子不就歪歪扭扭的，像喝醉了酒一样吗？所以说呀，皮带传动和同轴传动虽然不一样，但都在我们的生活中发挥着大大的作用！它们就像两个不同性格的超级英雄，用自己独特的本领帮助着我们。

你们说，是不是很有趣呢？我觉得呀，这些知识就像宝藏一样，等着我们去发现，去探索！。

⽪带传动⽪带传动⼀、平⽪带传动1、平⽪带传动计算1）、⼩⽪带轮初定直径Di Di=C 31n N（毫⽶）式中 n 1——⼩⽪带轮转速（转/分）； N ——传动功率； C ——系数，当N 的单位为马⼒时C=1000~1200，当N 的单位为千⽡时C=1150~1400。

2）、⼤⽪带轮直径D 2D 2=21n n D 1=iD 1（毫⽶）式中 D 1——⼩⽪带轮直径（毫⽶）； n 2——⼤⽪带轮转速（转/分）； i ——传动⽐。

3）、⽪带速度vV=1000*6011n D π(⽶/秒）⽪带速度不应超过25⽶/秒。

4）、⽪带轮中⼼距A5（D 1+D 2)≥A≥(D 1+D 2) 5）、⽪带长度L 和⼩⽪带轮包⾓ɑΘ（注：Θ应保证ɑ≥150°，否则应增加中⼼距A 或采⽤张紧轮。

）①开式传动：L=2A+2π(D 2+D 1)+A D D 42)12-（ɑ≈180°-AD D 12-×60°（度）②交叉传动：L=2A+2π(D 1+D 2)+A D D 42)21+（ɑ≈180°+AD D 12+×60°（度）③半交叉传动：L=2A+2π(D 1+D 2)+A D D 22221+ɑ≈180°+AD 1×60°（度）6）、⽪带厚度δδ≤301D ,推荐δ≤401D2、传动胶带尺⼨表（GB 524-74)传动胶带宽度（毫⽶）胶布层数宽度公差（毫⽶）最⼩长度（⽶）20，25，30，35，40，45，50，55，603~4 ±2 5 65，70，75，80，90 3~6 ±3 5 100，125，150，175 4~6 ±4 10 200，225，250 4~10 ±5 10 275，3004~10 ±5 20 350，400，450，500，550，6006~12±6203、⽪⾰带尺⼨表（毫⽶）宽度厚度单层双层 20，25，30 3 （35），40，（45），50 3.5 60，70，（75），80 4 （85），90，95 4.5 100，1154.5 7.5 125，1505 8.5 175，200，225，250，（275），3005.59.54、传动胶带的使⽤保养条件1）、不得将不同规格、不同胶布层数的传动带接在⼀起使⽤。

皮带传动是一种依靠摩擦力来传递运动和动力的机械传动。

它的特点主要表现在：皮带有良好的弹性，在工作中能缓和冲击和振动，运动平稳无噪音。

载荷过大时皮带在轮上打滑，因而可以防止其他零件损坏，起安全保护作用。

皮带是中间零件。

它可以在一定范围内根据需要来选定长度，以适应中心距要求较大的工作条件。

结构简单制造容易，安装和维修方便，成本较低。

缺点是：靠摩擦力传动，不能传递大功率。

传动中有滑动，不能保持准确的传动比，效率较低。

在传递同样大的圆周力时，外廓尺寸和轴上受力都比齿轮传动等啮合传动大。

皮带磨损较快，寿命较短。

链传动的特点:1）与带传动相比，没有弹性滑动，能保持准确的平均传动比，传动效率较高；链条不需要大的张紧力，所以轴与轴承所受载荷较小；不会打滑，传动可靠，过载能力强，能在低速重载下较好工作；2）与齿轮传动相比，可以有较大的中心距，可在高温环境和多尘环境中工作，成本较低；3）缺点是瞬时链速和瞬时传动比都是变化的，传动平稳性较差，工作中有冲击和噪声，不适合高速场合，不适用于转动方向频繁改变的情况。

齿轮传动能传递两个平行轴或相交轴或交错轴间的回转运动和转矩。

一、齿轮传动的特点1)效率高在常用的机械传动中，以齿轮传动效率为最高，闭式传动效率为96%~99%，这对大功率传动有很大的经济意义。

2）结构紧凑比带、链传动所需的空间尺寸小。

4)传动比稳定传动比稳定往往是对传动性能的基本要求。

齿轮传动获得广泛应用，正是由于其具有这一特点。

3)工作可靠、寿命长设计制造正确合理、使用维护良好的齿轮传动，工作十分可靠，寿命可长达一二十年，这也是其它机械传动所不能比拟的。

这对车辆及在矿井内工作的机器尤为重要。

但是齿轮传动的制造及安装精度要求高，价格较贵，且不宜用于传动距离过大的场合。

常见传动方式的分类及其特点在机械传动方面，常见的传动种类：带传动，链传动，轴传动，齿轮传动，蜗杆涡轮传动，摩擦轮传动，螺旋传动，液压传动，气压传动。

传动方案有哪几种方法传动方案有哪几种方法一、引言传动方案是将能量从原动机传递到工作机构的方式和方法。

在各个领域的机械设计中，传动方案的选择对于机械的性能和效率有着重要的影响。

本文将介绍传动方案的六种常见方法，并分别展开叙述。

二、皮带传动皮带传动是一种通过皮带将动力从一个轴传递到另一个轴的方法。

它适用于中小功率传动，具有传动平稳、噪音小、使用寿命长等优点。

在皮带传动中，常见的皮带类型有平带、V带、多楔带等。

此外，皮带传动还可以实现变速传动，通过改变传动比实现不同转速的输出。

三、链传动链传动是一种通过链条将动力从一个轴传递到另一个轴的方法。

它适用于高功率传动，具有传动效率高、承载能力大等优点。

链传动分为滚子链传动和牵引链传动两种类型，常见的链条材料有碳钢链、不锈钢链等。

链传动的主要缺点是噪音大、需要定期维护和润滑。

四、齿轮传动齿轮传动是一种通过齿轮将动力从一个轴传递到另一个轴的方法。

它适用于高精度传动，具有传动效率高、传动比稳定等优点。

齿轮传动常见的齿轮类型有直齿轮、斜齿轮、锥齿轮等，常见的齿轮材料有钢、铜合金等。

齿轮传动在使用过程中需要注意齿轮的磨损和噪音问题，定期进行维护和润滑。

五、液压传动液压传动是一种通过液压系统将动力从一个轴传递到另一个轴的方法。

它适用于大功率传动，具有传动平稳、传动比可调等优点。

液压传动主要由液压泵、液压阀和液压缸组成，通过液压油的压力传递力量。

液压传动需要注意液压系统的密封和维护，以确保传动效果和安全性。

六、电机传动电机传动是一种通过电机将电能转化为机械能的方法。

它适用于小功率传动，具有启动方便、传动效率高等优点。

电机传动可以通过电线或电缆将电能传递到工作机构，实现不同速度和力矩的输出。

电机传动需要注意电机的电源和控制系统，以确保传动的稳定性和可靠性。

七、结论传动方案的选择在机械设计中起着至关重要的作用。

本文介绍了六种常见的传动方案，包括皮带传动、链传动、齿轮传动、液压传动和电机传动。

皮带控制电机的原理皮带传动是一种常见的机械传动方式，常用于将电机的动力传递给工作机构。

其基本原理是利用皮带的弹性和摩擦力，将电机传动轴上的转动运动传递给工作机构。

皮带传动主要由三部分组成：驱动轮（电机轴），被驱轮（工作机构轴）和连接它们的皮带。

电机通过驱动轮转动，由于皮带的摩擦力，将驱动轮上的转动运动传递给被驱轮，从而驱动工作机构实现相应的运动。

具体的原理可以从以下几个方面来解释：1. 张紧装置：皮带传动中的张紧装置起到保持皮带紧密贴合驱动轮和被驱轮的作用。

它通过调节张紧力，保证皮带能够有足够的摩擦力产生转动力矩，避免皮带打滑。

常见的张紧装置有张紧轮、可调节支撑等。

2. 摩擦力：皮带传动主要依靠摩擦力传输转动力矩。

被驱轮上的摩擦力可以通过增加驱动轮的转速或减小驱动轮和被驱轮的半径差来增加。

摩擦力可以通过增加皮带的接触面积、提高材质的粘性来提高。

3. 动平衡：为了保证传动的平稳和稳定，皮带传动中的驱动轮和被驱轮需要进行动平衡。

动平衡可以通过对轮毂进行加重或将质量均匀分布来实现，以减小转动过程中的振动和噪音。

4. 预紧力控制：为了保持传动的稳定性，预紧力的控制是至关重要的。

预紧力是指皮带在传动过程中所受的张紧力，过高或过低都会影响传动效率和工作寿命。

预紧力的控制主要通过张紧装置来实现，可以根据实际工作状态进行调节。

总结来说，皮带控制电机的原理是通过张紧装置调节张紧力，使皮带紧密贴合驱动轮和被驱轮，并利用皮带的摩擦力将电机的转动力矩传递给工作机构。

通过动平衡和预紧力控制，实现传动的平稳和稳定。

皮带传动具有简单、可靠、传递功率大等优点，广泛应用于各个领域的机械传动中。
