铝合金门窗工程监理细则修订稿

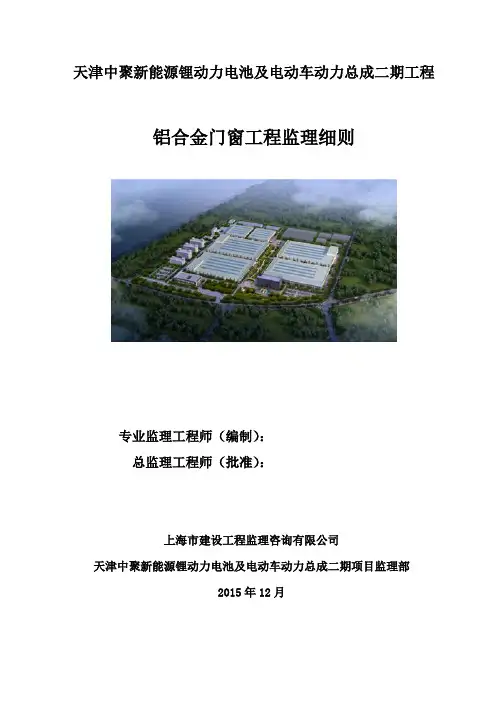

铝合金门窗工程监理细则公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]天津中聚新能源锂动力电池及电动车动力总成二期工程铝合金门窗工程监理细则专业监理工程师（编制）：总监理工程师（批准）：上海市建设工程监理咨询有限公司天津中聚新能源锂动力电池及电动车动力总成二期项目监理部2015年12月目录一、监理工作依据 (2)二、工程概况 (3)三、监理工作流程 (4)1、施工准备阶段监理工作 (4)2、施工阶段监理工作 (5)3、交工验收阶段监理工作 (6)4、监理工作流程图 (7)四、监理工作控制要点及目标值 (8)1、控制要点 (8)2、目标值 (17)五、监理工作的方法及措施 (19)六、安全监理控制措施 (20)七、质量控制点 (21)一、监理依据《铝合金门窗》 GB/T8478-2008《住宅建筑门窗应用技术规范》 DBJ01-79-2004《铝合金门窗型材粉末静电喷涂涂层技术条件》 JG/《铝合金门窗工程设计、施工及验收规程》 DBJ15-30-2002 《建筑门窗五金件传动机构用执手》 JG/T124-2007《建筑门窗五金件合页（铰链）》 JG/T125-2007《建筑门窗五金件传动锁闭器》 JG/T126-2007《建筑门窗五金件滑撑》 JG/T127-2007《建筑门窗五金件滑挡》 JG/T128-2007《建筑门窗五金件旋压执手》 JG/T213-2007《建筑门窗五金件插销》 JG/T214-2007《建筑门窗五金件多点锁闭器》 JG/T215-2007二、工程概况工程名称：锂动力电池及电动车动力总成（二期）建设单位：天津中聚新能源科技有限公司勘察单位：天津市地质工程勘察院设计单位：浙江省天正设计工程有限公司监理单位：上海市建设工程监理咨询有限公司施工单位：山河建设集团有限公司工程概况：本工程施工地点位于天津市汉沽区紫东街以北，北侧为中聚一期投产项目，西侧为汉沽区滨河路紧邻蓟运河。

由四个生产车间和四栋检测楼以及成品库等十七栋单体建筑和一个消防事故水池组成，总用地面积平方米，建筑物总占地面积98683平方米，总建筑面积1288873平方米，地上总建筑面积128499平方米，计算容积率建筑面积209403平方米，绿化面积为40824平方米，绿化率达到%。

本工程铝合金门窗采用50系列和70系断桥铝型材，门窗周圈采用钢副框作为支承，钢副框与墙体间应连接牢固可靠。

型材：铝合金门窗采用断桥铝型材，铝型材均符合《铝合金建筑型材第1部分：基材》GB/中规定。

窗型材壁厚不低于，门型材壁厚不低于。

型材表面采用静电粉末喷涂。

粉末喷涂局部膜厚在40um至80um之间，且满足《铝合金建筑型材第4部分：粉末喷涂型材》GB/中的要求。

门窗横竖框、扇料连接采用机械组角工艺，配专用角码，打组角胶和抹断面胶；与铝门窗框、扇型材连接的紧固件应采连接牢固，型材：天津百亿铝业建筑型材。

②玻璃：本工程外门窗玻璃采用天津耀皮有限公司生产，浮法玻璃弓形度不大于%，波形度不大于%。

具体玻璃规格参考施工图纸。

③密封材料：玻璃与框体之间的密封选用硅酮密封胶，各项性能符合《硅酮建筑密封胶》（GB/T14683）要求；隔热条选用PA66GF25材料隔热条，隔热条形式及宽度应满足门窗系统设计要求。

钢副框与铝窗框间采用优质聚氨酯发泡胶填充，密封胶：杭州之江牌。

发泡胶：顶泰牌。

④钢副框：本工程窗钢副框采用钢管，钢材材质为Q235B型，表面镀锌处理；钢副框采用插角连接。

⑤五金配件：本工程门窗五金件及配件均采用国产优质产品。

广东合和牌。

三、监理工作流程1、施工准备阶段监理工作（1）熟悉施工图、图纸会审记录和设计变更，掌握对门窗工程施工的技术要求。

（2）审查施工组织设计及门窗工程施工方案。

（3）检查施工单位门窗工程施工技术交底情况。

（4）审查各工序中间验收资料。

（5）检查施工单位人员准备情况是否满足施工要求。

审查特种作业人员是否持证上岗以及证件的真实性、有效性。

（6）检查施工设备机具及测量工具是否能满足施工需要，审查其质量证明资料及性能检测报告是否符合规范要求，经监理工程师审定承包商提交的《施工设备进场报审表》后方可使用。

（7）对进场的各种施工材料（铝合金材料、门窗玻璃等），检查其出厂合格证及出厂检验报告并经外观检查合格后方可进场；按规定需要送检的应由施工单位在监理人员的见证下取样送检，合格后施工单位填报《工程材料进场报审表》，经监理工程师签署后方能投入使用。

2、施工阶段监理工作（1）检查监督承包商按审批后的施工方案组织施工，不得擅自更改，确保施工技术措施可靠。

（2）设计变更涉及到工程设计标准和标高变化等要征得建设单位同意。

（3）各种材料的品种、材质等级、规格、尺寸、框扇的线型应符合设计要求。

（4）加强工序控制，检查施工单位是否严格按照现行国家施工规范和设计图纸要求进行施工。

监理工程师应经常深入现场检查施工质量，如发现有不按照规范和设计要求施工而影响工程质量时，应及时向施工单位负责人提出口头或书面整改通知，要求施工单位整改，并检查整改结果。

当施工单位未经检查验收即进行下道工序施工、擅自采用未经认可的材料、擅自变更设计、出现质量下降等现象应及时下达整改通知，如不能按时整改将进行罚款或按规定下达暂停施工指令。

（5）及时分析、通报工程质量状况，并组织专题会协调解决有关单位间对施工质量有交叉影响界面问题，明确各自的职责，使项目建设的整体质量达到规范、设计和合同要求。

（6）严格质量报告制度：专业监理工程师要及时地向总监理工程师报告工程施工质量控制中出现的质量问题和采取的处理措施，严格执行质量控制报告制度。

（6）加强施工过程的巡视检查，发现安全隐患，必须及时发出安全整改通知。

（7）对工程进度进行跟踪，尤其是门窗的加工制作能力，应满足工程进度的需要。

（8）严格工序交接检查：各道工序完成后，要求施工单位按质量检验程序进行自检和质量检查评定，报送监理工程师核定。

经检查合格后方可进行下道工序施工。

（9）门窗工程应对下列隐蔽工程项目进行验收：预埋件和锚固件。

预埋件的数量、位置、埋设方式、与框的连接方式必须符合设计要求。

隐蔽部位的防腐、填嵌处理。

（10）隐蔽工程检查：隐蔽工程完成后，首先由施工单位进行质量自检并经检查合格后，将隐蔽工程记录报送监理工程师，由监理工程师组织相关单位进行检查验收，达到合格经监理签字认可，进行下道工序施工。

（11）做好检验批的质量验收工作：检验批工程完成后，施工单位报送专业监理工程师检查验收，同时做好验收记录。

(12)督促施工单位做好成品保护工作。

(采取“防护”、“包裹”、“覆盖”、“封闭”等保护措施)。

（13)做好有关监理资料的原始记录整理工作，并对监理工作影像资料加强收集和管理，保证资料的正确性、完整性和说明性。

3、交工验收阶段监理工作（1）检查各工序施工过程质量记录资料及各种材料和试件的检测报告是齐全及符合要求。

（2）检查各分项工程的质量验收记录。

（3）检查各分项工程外观质量，存在的缺陷必须按施工规范的规定进行修整，合格后组织有关单位对分部分项工程进行检查验收并办理相关手续。

（4）会同建设、设计、质监等单位对门窗安装工程各重要施工工序进行验收并办理验收手续。

4、监理工作流程图四、监理工作控制要点及目标值（一）控制要点1、材料控制（1）材料是保证门窗的性能、质量和安全的的物质基础，铝合金门窗所用的材料其中包各种括附件等均要符合设计文件和已有国家或行业标准的要求。

（2）检查建筑外门窗的品种、类型、规格、可开启面积应符合设计要求和相关标准的规定。

检验方法：观察、尺量检查；核查质量证明文件。

同时，要求材料进场时，提供相符的资料。

（3）检查建筑外窗（包括天窗）型材进入施工现场时，对其性能进行见证取样送检复验。

检验方法表一所示:表一（4）检查建筑门窗采用的玻璃品种应符合设计要求。

检验方法：观察检查；核查质量证明文件。

（5）检查铝门窗的品种类型、规格尺寸、产品性能、开启方向、安装位置、防腐处理及填嵌、密封处理应符合设计要求和有关标准的规定。

检验方法：观察；尺量检查；检查产品质量合格证书、性能复验检测报告；检查隐蔽工程验收记录。

（6）检查铝型材壁厚及表面处理、玻璃的品种、规格、颜色及附件质量应符合设计要求。

检验方法：观察；仪器检查；检查进场验收记录、性能检测报告和复验检测报告；2、施工过程控制一、铝合金窗施工流程如下：测量放线→钢副框安装→除底部用防水砂浆封堵外其余用发泡封堵→铝合金框安装→发泡胶→玻璃及装扇的安装→五金件调整→打胶及清理（1）测量放线：标出窗框中线、水平线、进出线位置本项工作在主体封顶之后进场安装之前进行。

A．测量放线目的掌握土建施工偏差反馈设计修正、补救。

确定安装基准线，为各个不同部位的门窗确定三个方向的基准。

B．测量放线概述为保证门窗工程施工质量，要求安装门窗的主体工程，应符合有关结构施工及验收规范的要求。

但是，实际上主体结构会因施工、层间位移、沉降等因素造成建筑物的实际尺寸与设计尺寸不符。

因此，在门窗工程制作安装前需对建筑物进行整体测量，以掌握建筑物结构尺寸的偏差值。

门窗的施工测量应与主体工程施工测量轴线相配合，使门窗坐标、轴线与建筑物的相关坐标、轴线相吻合。

按每个单位门窗设置垂直、水平放线的控制线并做好标识。

严格控制测量误差，垂直方向偏差不大于1mm，水平方向偏差不大于mm，中心位移不大于1mm，测量必须经过反复检验、核实，确保准确无误，并做好标识。

注意：此过程中必须确保标高、轴线的统一、唯一性。

·准备工作首先准备好施工图；配备测量设备：本工程需要的测量设备为：激光经纬仪、电子计算机、线锤、钢卷尺等仪器；对各种测量仪的检验校正，具有检定合格证书并保证在符合使用的有效期内，以监理单位查验合格后才能准予工地使用；准备好测量用的各种辅助材料。

·平面控制网的建立a. 建立平面控制点根据平面图及主体施工单位提供的基准轴线设立楼内平面控制网，该网必须矩形，即闭合差调整如果某一角不等于90度，则进行修正，保证基准线精确度。

然后将控制点用激光垂直仪测引到各楼层，形成各楼层控制网。

b. 放内控线根据平面控制网，用经纬仪和钢尺依据装饰平面图，测设出门窗内控线并将其标注到楼层地面上，用三角形红漆注明，并且对内控线进行闭合校对。

c. 外控制特征点建立测量放线的目的是保证装修后的外饰面与图纸相符，所以将门窗的四大角点、拐点、切点等准确标注到楼体上。

它的参照依据是楼内放好的内控线和内控网，使用的仪器是经纬仪、钢尺信号笔、线坠。

并且将测设的门窗饰面控制点进行闭合校正，无误进行下一道工序。

测量时应掌握天气情况，在风力不大于4级时进行，确保数据准确。

d.分部测量放线在上述整体测量放线的基础上进行各个门窗的细化测量放线，以便确定各个门窗准确位置，具体做法如下。
