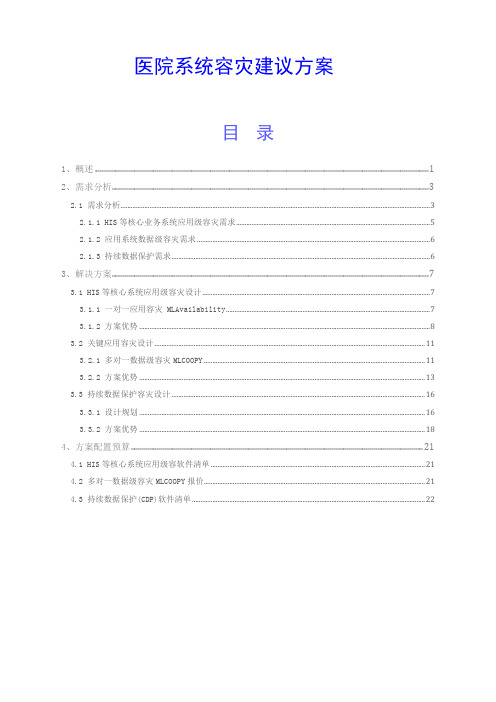

医院系统容灾建议方案目录1、概述 (1)2、需求分析 (3)2.1 需求分析 (3)2.1.1 HIS等核心业务系统应用级容灾需求 (5)2.1.2 应用系统数据级容灾需求 (6)2.1.3 持续数据保护需求 (6)3、解决方案 (7)3.1 HIS等核心系统应用级容灾设计 (7)3.1.1 一对一应用容灾 MLAvailability (7)3.1.2 方案优势 (8)3.2 关键应用容灾设计 (11)3.2.1 多对一数据级容灾MLCOOPY (11)3.2.2 方案优势 (13)3.3 持续数据保护容灾设计 (16)3.3.1 设计规划 (16)3.3.2 方案优势 (18)4、方案配置预算 (21)4.1 HIS等核心系统应用级容软件清单 (21)4.2 多对一数据级容灾MLCOOPY报价 (21)4.3 持续数据保护(CDP)软件清单 (22)1、概述玉湖医院始建于1958年，其前身是自治区肺科医院（自治区结核病防治研究院），隶属于自治区卫生厅，是集医疗、预防、科研、教学为一体的技术力量雄厚、设备先进、服务优良的以治疗胸部疾病为主的大型三级专科医院，是全疆唯一的自治区级结核病诊治医院以及自治区结核病、艾滋病双重感染定点医院。
医院位于市东方路，占地面积14926平方米，建筑面积20676平方米，其中医疗业务用房19484平方米。
医院现拥有各类卫生专业技术人员420人，其中高级职称61人，中级职称110人，分别占专业技术人员的15%和26%，各类专业技术人员占职工总数的83%，卫生技术人员占职工总数的75%。
随着信息化建设的推进，提升工作效率的同时企业对于IT的依赖性也日益增强，说“数据就是企业的生命线”毫不为过，如何对企业的数据和业务进行容灾保护，是当前急需解决的问题，我医院现有oracle、sql 等数据库若干，服务于HIS、LIS、PACS等系统。
其中HIS、PACS系统为核心业务，需要实现应用级容灾。

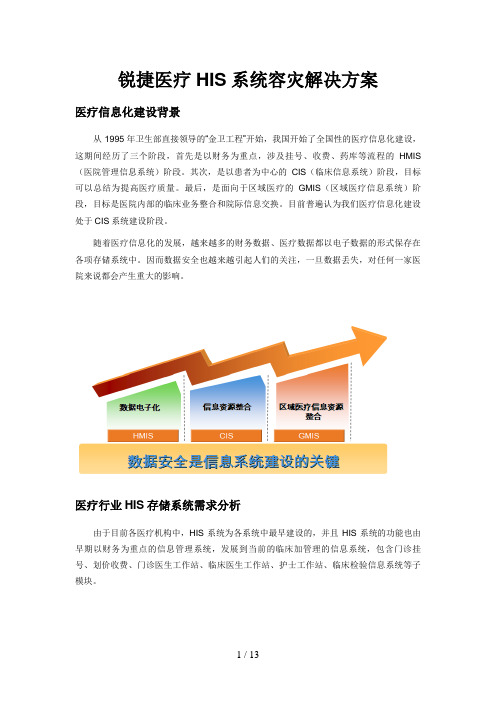

锐捷医疗HIS系统容灾解决方案医疗信息化建设背景从1995年卫生部直接领导的“金卫工程”开始，我国开始了全国性的医疗信息化建设，这期间经历了三个阶段，首先是以财务为重点，涉及挂号、收费、药库等流程的HMIS （医院管理信息系统）阶段。
其次，是以患者为中心的CIS（临床信息系统）阶段，目标可以总结为提高医疗质量。
最后，是面向于区域医疗的GMIS（区域医疗信息系统）阶段，目标是医院内部的临床业务整合和院际信息交换。
目前普遍认为我们医疗信息化建设处于CIS系统建设阶段。
随着医疗信息化的发展，越来越多的财务数据、医疗数据都以电子数据的形式保存在各项存储系统中。
因而数据安全也越来越引起人们的关注，一旦数据丢失，对任何一家医院来说都会产生重大的影响。
医疗行业HIS存储系统需求分析由于目前各医疗机构中，HIS系统为各系统中最早建设的，并且HIS系统的功能也由早期以财务为重点的信息管理系统，发展到当前的临床加管理的信息系统，包含门诊挂号、划价收费、门诊医生工作站、临床医生工作站、护士工作站、临床检验信息系统等子模块。
当前医疗HIS系统存在以下特点：特点一：随着医疗信息化的进一步发展，HIS系统在医院中起着越来越重要的作用，一旦医院的HIS系统在医院运营时段无法使用，医院门诊、挂号、收费等全部改为单机操作甚至是手工操作，往往给医院的正常运营带来巨大的影响，不仅是运营收入上的减少，更严重的是给医院的声誉造成巨大的损害。
特点二：当前各医院HIS系统建设程度不尽相同，但通常有如下特征：1) 考虑到单台HIS服务器存在单点故障，因此采用两台服务器进行集群；2) 考虑到数据存放在主机中安全性和扩展性都太低，往往将数据存放在本地的一台磁盘阵列中；3) 通常采用传统的数据备份方案如：磁带库备份、手工备份和数据库备份等方式。
采用传统的备份方式，数据是以压缩方式进行备份的。
当磁盘阵列出现故障时，HIS 系统的应用必须被中断，要恢复数据，必须将磁带库中的数据解压缩到一台新的磁盘阵列中，业务才能恢复。

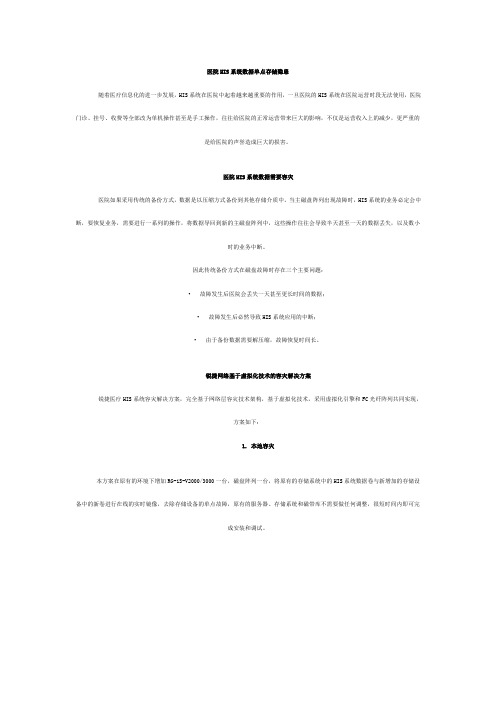

医院HIS系统数据单点存储隐患随着医疗信息化的进一步发展，HIS系统在医院中起着越来越重要的作用，一旦医院的HIS系统在医院运营时段无法使用，医院门诊、挂号、收费等全部改为单机操作甚至是手工操作，往往给医院的正常运营带来巨大的影响，不仅是运营收入上的减少，更严重的是给医院的声誉造成巨大的损害。
医院HIS系统数据需要容灾医院如果采用传统的备份方式，数据是以压缩方式备份到其他存储介质中。
当主磁盘阵列出现故障时，HIS系统的业务必定会中断，要恢复业务，需要进行一系列的操作，将数据导回到新的主磁盘阵列中，这些操作往往会导致半天甚至一天的数据丢失，以及数小时的业务中断。
因此传统备份方式在磁盘故障时存在三个主要问题：•故障发生后医院会丢失一天甚至更长时间的数据；•故障发生后必然导致HIS系统应用的中断；•由于备份数据需要解压缩，故障恢复时间长。
锐捷网络基于虚拟化技术的容灾解决方案锐捷医疗HIS系统容灾解决方案，完全基于网络层容灾技术架构，基于虚拟化技术，采用虚拟化引擎和FC光纤阵列共同实现，方案如下：1. 本地容灾本方案在原有的环境下增加RG-iS-V2000/3000一台，磁盘阵列一台，将原有的存储系统中的HIS系统数据卷与新增加的存储设备中的新卷进行在线的实时镜像，去除存储设备的单点故障，原有的服务器、存储系统和磁带库不需要做任何调整，很短时间内即可完成安装和调试。
2. 园区级高可用容灾本方案采用2台RG-iS-V2000/3000进行集群，服务器、虚拟化管理平台和磁盘阵列分布在医院的两栋楼中，做到全部冗余，去除所有单点故障，任何一栋楼内的设备出现故障都不会影响业务运行，增大了容灾半径。
3. 全业务数据整合本方案可以完全兼容各种存储架构（iSCSI/FC），以及第三方的存储设备，在HIS高可用容灾的基础上，将多种存储设备虚拟化成一个存储池，并将HIS、PACS、LIS、OA、Email、Web等多种业务系统全面融合，统一存储，统一管理，实现全业务整合和容灾。
医院信息系统容灾备份解决⽅案⼈民医院社区卫⽣服务中⼼信息系统业务持续保障解决⽅案1 前⾔ (1)2 需求分析 (1)2.1 核⼼医疗信息系统现状 (1)2.2 业务持续风险分析 (2)2.2.1 业务中断风险（软件硬件问题） (2)2.2.2 数据丢失风险 (3)2.2.3 维护难度⼤，维护⼒量不⾜ (4)3 解决⽅案 (5)3.1 设计思路 (5)3.2 业务持续保障 (6)3.2.1 系统拓扑 (6)3.2.2 ⽅案概述 (6)3.2.3 复制策略 (7)3.2.4 实现效果 (7)3.2.5 ⽅案特点 (8)4 统⼀容灾系统⼯作原理 (10)4.1在线复制 (10)4.2启智数据库同步（DSS） (11)4.3应急启动 (12)4.4事后恢复 (13)5 ⽅案主要技术指标 (13)6 配置及报价 (16)医院信息业务持续解决⽅案1 前⾔随着医院信息化的不断建设和完善，各种信息系统的全⾯使⽤，信息化已渗透到医院活动的各个⽅⾯，医院对于信息系统的依赖程度⽇益增强。
信息系统⼀旦中断或数据丢失，会对医院运营造成重⼤影响，这些直接的影响包括：1)正常医疗秩序受阻，严重时耽误正常治疗和处置，造成医疗纠纷和事故。
2)数据错误或丢失，导致医疗纠纷以及重⼤经济损失。
毁灭性的数据丢失将导致医院运营中断或⽆法运营。
3)较长时间的系统中断，将对医院公信⼒造成影响，严重时还会演变成社会事件，影响社会和谐。
但是，我们⼜不能完全防⽌信息系统内外部安全风险、系统本⾝的漏洞和故障、机房及其它运⾏环境安全，以及IT新旧技术、新⽼系统混杂、⼈员流动⼤、保障能⼒等因素，使得信息业务的持续不间断运⾏⾯临挑战。
从信息系统的运⾏维护和管理指标，⽬前⾯临的主要难题是：1)业务中断（RTO指标）。
2)数据丢失（RPO指标）。
3)维护⼒量不⾜（连续运营能⼒）。
2 需求分析2.1 核⼼医疗信息系统现状⽬前，XX医院核⼼医疗信息系统都已实现信息化。
UPM 数据库保镖容灾备份系统医疗行业解决方案一、行业背景21 世纪的医院已经逐渐发展为现代化的综合性医院，为了实现医院管理的科学化、现代化、数字化，与国际、国内信息化建设的新技术接轨，适应现代化医院的医疗、科研、教育和管理的要求，现代化的医院所建立起的信息系统(HIS) 主要以一体化的临床系统、检验系统、PACS系统等为基础，实现数据全面共享，共同形成全面的医院信息管理系统。
庞大的系统必然产生海量数据，对于软件系统而言数据就是根本，任何操作、分析、结算等等都从数据库中提取。
从某种意义上说，数据安全成为了现代医院信息系统安全的重中之重。
作为国内数据灾备业的先行军，北京和力记易科技有限公司拥有基于驱动层监控的国际领先的数据库容灾备份技术，针对医疗行业对数据安全的特殊要求研发了一整套适合医院客户实用的解决方案，并在广大的医院客户全体中得到了成功的推广和普及。
本着“急客户之所急，忧客户之所忧”的原则，公司的系列解决方案都进行了人性化优化设计，使客户更容易掌握和操控，有备无患，高枕无忧。
二、产品功能介绍UPM数据库保镖容灾备份系统是跨数据库( MSSQL MYSQL SYBASE DB2 ORACLE的专业数据库保护管理软件，对数据库保护做到实时、异地、回退、接管。
*实时备份：是指在不停止数据库服务的情况下，对数据库进行自动监控，连续捕获和备份数据变化，实现对主站数据库的所有写操作实时、准确的备份下来。
在软件第一次运行时，会对主数据库作一个全备份，此后主数据库有任何变化，软件会立即备份到从站上去，保证数据实时同步。
数据回退：是指保证在主数据库损坏的情况下，备份的数据库可恢复到主站数据库损坏时的临界点，并支持数据库的回退操作，回退机制可满足数据业务的完整性，可避免因误操作等引起的数据丢失，回退操作可按回退步数、时间点回退两种方式。
*接管：即接管IP，例如主数据库服务器突然宕机，通过此产品可以使数据库备份机迅速接管主站的IP以及对外的数据库服务，使服务器能够达到不间断运行，真正保证系统的高可用性。
医院信息系统数据中心容灾建设厦门市妇幼院是一家三甲专科医院，随着医院业务的增长，医院信息系统作为一个联机事务系统是医院业务的关键支撑者和神经中枢，一旦故障停机，直接影响到医院业务工作正常运作。
因此建立一套完整可靠的数据备份与恢复的容灾方案显得尤为重要。
针对厦门市妇幼保健院的信息系统数据安全现状进行分析，设计一套完整的数据库容灾方案。
1 容灾建设需求分析1.1 医院业务系统保障需求医院信息系统是一个以患者为中心集医疗、服务、教学和科研活动为一体的综合信息系统，主要包含：HIS（医院信息系统）、PACS（影像存档与传输系统）、LIS（检验系统）、EMR（电子病历系统）、病理系统、输血管理系统、手术麻醉系统等，这些应用系统承担医院业务系统的多种复杂应用，需要建立一套完整可靠的数据库的容灾方案，来保障医院业务系统正常运行。
1.2 三甲医院等保要求根据《卫生行业信息安全等级保护工作的指导意见》，“三级甲等医院的核心业务信息系统”的等级保护要求定为三级，因此三甲医院的HIS系统必须按等保三级要求建设，电子病历系统的安全保护等级不低于三级。
信息系统要达到等保三级要求，需要具备对抗来自大型的、有组织的团体发起的恶意攻击，可以应对较为严重的自然灾难、内部人员的恶意威胁、设备的较严重故障（如宕机、硬盘损坏等），并在威胁发生后，能够很快恢复绝大部分功能。
数据安全是业务系统的安全的重中之重，数据库容灾包含数据的备份与恢复两方面内容，保障系统不间断运行的需要。
2 容灾方案设计与实现1）数据库容灾就是指在灾难发生时，在保证应用系统的数据尽量少丢失的情况下维持系统的连续运行。
容灾方式可分为离线式容灾和在线式容灾。
离线式容灾主要通过备份软件将数据备份到磁带上进行异地保存、管理，缺点是数据恢复慢、实时性差。
在线式容灾则在源数据中心和容灾中心同时工作，可实现数据的实时复制。
应用容灾是在异地建立一个与本地应用系统相同的备份应用系统，两个系统同步运行，当灾难发生时，异地系统会迅速接管本地系统运行。
高可用性与容灾解决方案设计与实施的最佳实践与方法引言在现代科技发展的时代，拥有高可用性和容灾解决方案不仅对企业的业务连续性和数据安全性至关重要，也是企业在竞争激烈的市场中获取竞争优势的关键。
一个可靠的高可用性和容灾解决方案可确保业务平稳运行，并减少由于硬件故障、自然灾害或人为错误等原因导致的系统中断和数据丢失。
本文将探讨设计和实施高可用性和容灾解决方案的最佳实践和方法。
高可用性解决方案的设计高可用性概述高可用性是指系统或服务能够在各种故障或异常情况下保持正常运行的能力。
为了实现高可用性，需要通过冗余和自动备份机制来确保系统的连续性。
在设计高可用性解决方案时，可以采取以下的最佳实践：1. 设计冗余系统冗余系统是高可用性解决方案的基础。
通过在不同的地理位置部署多个服务器和数据中心，可以避免单点故障，提高系统的可靠性。
同时，使用冗余的网络连接和存储设备，可以进一步增加系统的稳定性。
2. 使用负载均衡负载均衡是实现高可用性的关键技术之一。
通过在多个服务器之间均衡地分配负载，可以避免某个服务器过载而导致系统宕机。
常见的负载均衡技术包括基于硬件和软件的负载均衡器，可以根据实际业务需求选择合适的负载均衡解决方案。
3. 实施自动故障检测与修复在高可用性解决方案中，及时检测和修复故障是非常重要的。
通过实施自动的故障检测和修复机制，可以快速发现和解决系统中的问题。
例如，使用监控工具来实时监测系统的运行状况，并在故障发生时自动触发修复措施。
容灾解决方案的设计与实施容灾概述容灾是指在系统或服务发生灾害性故障时，能够快速恢复系统功能，保证业务的连续性和数据的可靠性。
在设计和实施容灾解决方案时，可以考虑以下最佳实践：1. 制定完备的灾难恢复计划灾难恢复计划是容灾解决方案的核心。
在制定灾难恢复计划时，需要考虑各种灾害场景，并明确各种灾难发生时的应对措施和流程。
同时，需要进行定期的灾难模拟演练，以确保计划的有效性。
2. 数据备份与恢复数据备份是容灾解决方案中至关重要的一环。
赛门铁克：医院行业高可用及容灾解决方案
发布日期：2006年6月5日作者：厂商供稿
一、行业背景
医疗行业的信息化建设经过了几个阶段的发展，HIS、LIS、RIS以及PACS等众多内容丰富、功能强大的应用软件逐渐成熟，成为医院信息技术的核心。
随着时间的推移，这些环境的数据越来越多，数据的价值也越来越大，数据丢失或系统停机所造成的损失会造成越来越严重的后果，甚至变得不能接受。
另一方面，“9.11”事件爆发以后，“容灾”这个词汇逐渐成为人们谈论最多的焦点之一。
而随后的一系列自然灾害的发生，更推动了IT系统容灾的需求。
医疗行业也不例外，今天许多医院管理者和就医者都十分关心医院的IT系统的高可用性。
二、需求分析
医院信息系统是一个数据量大，数据类型复杂和事务并发多的实时系统，由于医院业务的特殊性，任何人为或自然因素所导致的应用或系统中断，都会造成医院巨大的经济和名誉损失及严重的法律后果。
所以医院应用对IT系统的持续稳定运行提出了非常苛刻的要求。
在目前已经上线的医院IT环境中，绝大多数医院都采用了群集技术（也就是通常人们所说的“双机热备份”）来保证服务的持续运行或者在用户可以容忍的时间之内自动进行服务恢复。
群集技术在应对服务器故障方面有着显而易见的效果，这一技术已经得到大多数医院用户的认可，并已经得到很大程度上的普及。
但是，随着群集技术运用的普及，很多用户发现群集本身也有一些非常明显的不足：
1、由于传统的群集解决方案多采用“2+1”的模式，即两台服务器连接到一台磁盘阵列。
这种结构是为了在两台服务器之间共享数据。
但是单台磁盘阵列往往就成了核心系统的一个单点故障点，一旦磁盘阵列发生故障，则整个系统将发生停机，作为7×24营业
的医院来说，这种意外的停机是无法忍受的；
2、很多用户往往有这样的误解——既然我的系统已经是“双机热备份”了，那么，我的数据也不需要备份了。
这种误解导致很多用户往往忽视了数据备份的重要性，结果整个系统的数据只有磁盘阵列中的一个拷贝，等到由于磁盘阵列发生故障或人为误操作导致数据丢失的时候，才发现悔之晚矣！
3、虽然关心容灾，但由于各种原因目前大多数国内的医院在建设IT系统时并没有过多地考虑。
一旦发生火灾、地震等灾难性事故，整个系统将毁于一旦，数据将一去不复返，医院将遭受无法估量的巨大损失。
由于医院通常都没有与大型企业类似的各地分支机构，往往就是集中在一个园区之内，所以要为医院特地构建一个容灾中心对医院来说其实很不容易，但要实现一个园区级的容灾系统对医院来说却是非常容易的。
综合以上需求分析，医院IT系统应该急需建立的是一套能够提供实时的数据保护、高度可靠的故障切换、以及园区级系统容灾的完善解决方案。
三、解决方案
为了区别于以前的群集模式，我们把这个方案通俗地称为“2+2”群集模式。
从功能上来讲，该方案历史性地突破了原先狭窄的HA概念，提供系统全冗余、无任何单点故障、以及数据和应用的园区范围的容灾功能，使医院IT系统真正没有后顾之忧。
在原来的“2+1”群集模式的基础上，增加了一台磁盘阵列，将一台服务器定义为一个“运算节点”，将一台磁盘阵列定义为一个“存储节点”，所谓“2+2”的意思就是“两个运算节点+两个存储节点”。
利用VERITAS Storage Foundation的卷镜像功能实现两台磁盘阵列之间的镜像关系，每一次I/O的写入都分别通过两条主机通道到达两台磁盘阵列的控制器，并且当两个I/O都返回正确的结果之后，操作才算完成。
所以，两台磁盘阵列中的数据完全保持实时同步，不用担心任何的数据一致性问题。
当然由于我们采用的是同步传输的方式，两个节点之间的距离不能相隔太远，建议的最远距离为50公里，如果超过50公里的距离限制，将会明显地影响业务系统的运行性能。
对于超过50公里的距离限制的容灾要求，我们建议采用VERITAS Storage Foundation的Volume Replicator Option做异步方式的传输，异步方式不会造成在线业务系统性能的下降。
不过50公里这个距离限制对于医院的园区级
别的容在要求是完全能够满足的。
采用VERITAS Storage Foundation HA实现两个运算节点之间的群集关系。
除了实现基本的群集功能之外，VERITAS Storage Foundation HA还有很多非常明显的优势，如：
最多支持32个节点的超大规模群集、简单易行的节点退出和加入操作、跨平台管理群集服务器系统、支持群集卷的在线扩展以及与VERITAS Storage Foundation天然的兼容性等等。
如此，对于一个应用来说，只要任意一个运算节点和一个存储节点运行正常，那么，整个系统就能够正常运行。
以下是该解决方案的几个显著的特点：
1、全冗余连接，无任何单点故障。
系统中任意一个部件的损坏都不会影响系统的正常运行；
2、镜像的存储节点为系统关键的在线业务数据提供了双重保护；
3、结合综合布线系统实现了数据和应用的容灾；
4、除了以上几点特有的优势之外，由于该解决方案支持先进的SAN架构，同样具有SAN架构自身的优势，如：可以实现高性能的LAN-free备份以及良好的可扩展性等等。
本方案的逻辑架构图如下所示：
结合综合布线的变化，我们可以将两个节点分别部署在园区内不同的建筑内，如门诊楼和住院楼，如此，即使其中一栋楼发生灾难性的事故（如火灾等），医院的应用仍然能够继续正常运行，也不会有任何数据丢失的情况发生。
如下图所示：
当然，整个方案的架构也具有非常好的可扩展性，不仅可以“2+2”，我们还可以做到“N+2”，甚至“N+N”，如此，我们可以把医院的所有信息系统整合起来，从而有效减少硬件投资，同时提高系统可维护性。
如下图所示：
四、应用效果
本方案充分考虑了故障发生的可能性，为医院的信息系统（尤其是至关重要的HIS系统）提供了可靠的数据保护和高可用。
该方案不仅是完全的无单点故障系统，同时具备很强的容灾功能。
到目前为止，国内已经有越来越多有代表性的医院采用了本方案。
从医院使用的效果来看，本方案大大减小了医院HIS系统停机的可能性。
同时，本方案的管理维护工作非常简单，非常有效地减轻了医院信息系统管理人员的工作量。
