医疗HIS系统存储容灾解决方案(1013)

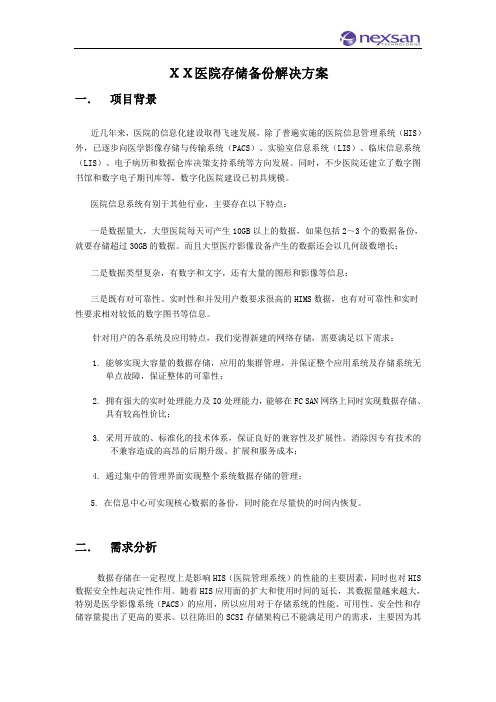

ＸＸ医院存储备份解决方案一．项目背景近几年来，医院的信息化建设取得飞速发展，除了普遍实施的医院信息管理系统（HIS）外，已逐步向医学影像存储与传输系统（PACS）、实验室信息系统（LIS）、临床信息系统（LIS）、电子病历和数据仓库决策支持系统等方向发展。

同时，不少医院还建立了数字图书馆和数字电子期刊库等，数字化医院建设已初具规模。

医院信息系统有别于其他行业，主要存在以下特点：一是数据量大，大型医院每天可产生10GB以上的数据，如果包括2～3个的数据备份，就要存储超过30GB的数据。

而且大型医疗影像设备产生的数据还会以几何级数增长；二是数据类型复杂，有数字和文字，还有大量的图形和影像等信息；三是既有对可靠性、实时性和并发用户数要求很高的HIMS数据，也有对可靠性和实时性要求相对较低的数字图书等信息。

针对用户的各系统及应用特点，我们觉得新建的网络存储，需要满足以下需求：1. 能够实现大容量的数据存储，应用的集群管理，并保证整个应用系统及存储系统无单点故障，保证整体的可靠性；2. 拥有强大的实时处理能力及IO处理能力，能够在FC SAN网络上同时实现数据存储、具有较高性价比；3. 采用开放的、标准化的技术体系，保证良好的兼容性及扩展性。

消除因专有技术的不兼容造成的高昂的后期升级、扩展和服务成本；4. 通过集中的管理界面实现整个系统数据存储的管理；5. 在信息中心可实现核心数据的备份，同时能在尽量快的时间内恢复。

二．需求分析数据存储在一定程度上是影响HIS（医院管理系统）的性能的主要因素，同时也对HIS 数据安全性起决定性作用。

随着HIS应用面的扩大和使用时间的延长，其数据量越来越大，特别是医学影像系统（PACS）的应用，所以应用对于存储系统的性能、可用性、安全性和存储容量提出了更高的要求。

以往陈旧的SCSI存储架构已不能满足用户的需求，主要因为其存在以下不足之处，而高性能的SAN架构却是用户的上佳之选．通过下面的对我们可以很清楚的看出两种存储的优劣：通过以上对比，我们可以发现， FC存储系统的设备独立性、数据带宽、数据共享性、可管理性、可扩展性、可靠性和安全性比SCSI存储更高。

锐捷医疗HIS系统容灾解决方案医疗信息化建设背景从1995年卫生部直接领导的“金卫工程”开始，我国开始了全国性的医疗信息化建设，这期间经历了三个阶段，首先是以财务为重点，涉及挂号、收费、药库等流程的HMIS （医院管理信息系统）阶段。

其次，是以患者为中心的CIS（临床信息系统）阶段，目标可以总结为提高医疗质量。

最后，是面向于区域医疗的GMIS（区域医疗信息系统）阶段，目标是医院内部的临床业务整合和院际信息交换。

目前普遍认为我们医疗信息化建设处于CIS系统建设阶段。

随着医疗信息化的发展，越来越多的财务数据、医疗数据都以电子数据的形式保存在各项存储系统中。

因而数据安全也越来越引起人们的关注，一旦数据丢失，对任何一家医院来说都会产生重大的影响。

医疗行业HIS存储系统需求分析由于目前各医疗机构中，HIS系统为各系统中最早建设的，并且HIS系统的功能也由早期以财务为重点的信息管理系统，发展到当前的临床加管理的信息系统，包含门诊挂号、划价收费、门诊医生工作站、临床医生工作站、护士工作站、临床检验信息系统等子模块。

当前医疗HIS系统存在以下特点：特点一：随着医疗信息化的进一步发展，HIS系统在医院中起着越来越重要的作用，一旦医院的HIS系统在医院运营时段无法使用，医院门诊、挂号、收费等全部改为单机操作甚至是手工操作，往往给医院的正常运营带来巨大的影响，不仅是运营收入上的减少，更严重的是给医院的声誉造成巨大的损害。

特点二：当前各医院HIS系统建设程度不尽相同，但通常有如下特征：1) 考虑到单台HIS服务器存在单点故障，因此采用两台服务器进行集群；2) 考虑到数据存放在主机中安全性和扩展性都太低，往往将数据存放在本地的一台磁盘阵列中；3) 通常采用传统的数据备份方案如：磁带库备份、手工备份和数据库备份等方式。

采用传统的备份方式，数据是以压缩方式进行备份的。

当磁盘阵列出现故障时，HIS 系统的应用必须被中断，要恢复数据，必须将磁带库中的数据解压缩到一台新的磁盘阵列中，业务才能恢复。

医院H I S应用系统灾备方案XXXXXXHIS应用系统灾备方案四川精容数安科技有限公司目录1.1.项目建设背景 (3)1.2.灾备系统的建设 (3)1.2.1系统建设要求 (3)1.2.2灾备系统组成 (4)1.3.灾备解决方案 (6)1.3.1系统现状 (6)1.3.2需求分析 (6)1.4.方案设计 (8)1.4.1备份系统拓扑 (8)1.4.2风险与应对措施 (9)1.4.3灾备系统配置 (10)1.4.4备份策略制定 (11)1.4.5灾备服务器功能优势 (11)1.5.方案优势特点 (13)1.6.恢复场景 (14)1.7.成功案例 (15)1.1. 项目建设背景XXXXXX医院是国家“二级甲等”综合医院，担负着本地区60余万人的医疗救护工作任务，同时还担负着其他重要医学院校的临床教学工作。

保证信息科主要HIS业务医疗系统数据的安全性，高可用性，是各负责人最关心的问题。

数据灾难保护包括多方面，如防病毒，系统入侵检测，硬件故障冗余，双机系统冗余、系统数据容灾等，而数据应用容灾是上述安全性保障最核心也是最重要的保障手段，因为它直接对用户的各种数据进行容灾，从而达到数据保护的作用，所以对XXXXXX医院信息化系统建设，保证使用单位提供正常服务的最后一道防线，当各种影响数据安全的情况发生时，能以最短的时间接管和恢复受损的数据。

在这个飞速发展的现代社会，XXXXXX数据信息量业务不断增加，结构和非结构数据的管理难度也带来一次又一次挑战。

对于一个对信息数据高度重视的行业，最为宝贵的财富就是数据，要保证业务持续的运做和成功，就要保护基于计算机的信息。

人为的错误、硬盘的损毁、电脑病毒、自然灾难等等都有可能造成数据的丢失，给组织造成无可估量的损失。

这时，最关键的问题在于如何尽快恢复计算机系统，使其能正常运行。

由于数据备份所占有的重要地位，它已经成为计算机领域里相对独立的分支机构。

一般来说，各种操作系统所附带的备份程序都有着这样或那样的缺陷，所以若想对数据进行可靠的备份，必须选择专门的备份软、硬件，并制定相应的备份及恢复方案。

医疗行业存储解决方案Create self, pursue no self. This is a classic motto, so remember it well.第一章行业背景1.1.行业概述数字化医院是我国医疗发展的趋势.“数字化医院”是指将先进的网络及数字技术应用于医院及相关医疗工作, 实现医院内部医疗和管理信息的数字化采集、存储、传输及后处理,以及各项业务流程数字化运作的医院信息体系.“数字化医院”是由数字化医疗设备、计算机网络平台和医院业务软件所组成的三位一体的综合信息系统.数字化医院工程体现了现代信息技术在医疗卫生领域的充分应用,有助于医院实现资源整合、流程优化,降低运行成本,提高服务质量、工作效率和管理水平.数字化将推动医院集团化、区域化、并改变医院原有的工作模式.建立区域性的影像中心病理、CT、MRI等实现医学图像网络传输.建立区域性的中心实验室实现检查结果网上传输,节约资源.信息中心社会化,医院不再建立网络,服务器中心,将采用租用电信运营商网络线路,建立区域性的数据中心、服务器中心和数据仓库.实现医学文献资料的共享,解决各医院网络建设重复、利用率低、资源浪费的缺陷.区域性的各类医学服务中心的建立,将使卫生资源获得最大程度利用.信息系统建设作为医疗行业信息化的核心内容,在近几年的发展中经历了不同的阶段.目前,中国大部分的医院信息系统仍然是以经济核算为中心的管理信息系统HIS,仅有小部分的医院在管理信息系统的基础上开始建立用于临床医疗业务的临床信息系统CIS,并且系统建设主要还是集中在大中型医院.临床信息系统的主要功能是支持医院医护人员的临床活动,收集和处理病人的临床医疗信息,丰富和积累临床医学知识,并提供临床咨询、辅助诊疗、辅助临床决策,提高医护人员的工作效率.广义上的临床信息系统包括医生工作站系统、护理信息系统、检验信息系统LIS、放射信息系统RIS、医疗影像存储与传输系统PACS、以及电子病历EMR 系统等.1.2.医疗行业信息系统介绍数字化医院是我国现代医疗发展的趋势,数字化医院系统是医院业务软件、数字化医疗设备、网络平台所组成的三位一体的综合信息系统.数字化医院有助于医院实现资源整合、流程优化,降低运行成本,提高服务质量、工作效率和管理水平.数字化医院一般由以下系统组成：HISHospital Information System、PACSPicture Archiving and Communication Systems医学图象档案管理和通信系统、EMR Electronic Medical Record电子病历系统、LISLaboratory Information System检验信息系统、CISClinic Information System临床管理信息系统、RISRadiology Information System放射科信息系统、EHR Electronic Health Record电子健康档案系统、GMISGlobe Medical Information Service区域医疗卫生服务.医院管理信息系统HIS是以财务为中心的,偏重管理.“医院信息系统”是医院的管理中枢,它包含财务、人事、住院、药品、门诊、医技、病程、收费等多个子系统,同时承担着‘临床管理’与‘行政管理’的双重使命.临床管理信息系统CIS是偏重于病人信息的,这个更加倾向于医疗相关的信息.人们常常把病人化验信息、放射的信息,和病人临床检查信息,划为临床信息系统.“医疗影像系统”PACS是医院的影像中心,它承担着从CT、X光机等各类成像检查设备中采集影像资料、对这些资料加以处理和存储、并为一线医师提供查询服务的使命；“电子病历系统”EMR是医院的病历中心,它详细记录了患者的治疗方案和治疗过程,既为医院积累了宝贵的治疗经验,又为处理医患纠纷提供了不可或缺的证明文件；“社会保险系统”则连通了医院与社保部门的业务后台,它为医院接诊并服务好广大社保患者提供了支持.第二章解决方案概述2.1.医疗行业存储系统需求分析在医院信息系统建设过程中, HIS系统和PACS系统的医院信息系统数字化是两大重点,下面,我们就这两方面的需求分别进行分析.随着医院信息化的不断深入,病人对医院的要求也越来越高,如果医院不能满足病人的合理需求,在一定程度上会造成医患纠纷等.因此,对医院信息系统的建设也提出了更高的要求,通常在一个医院信息化建设过程中,数据需求量最大的是PACS系统,对数据安全要求最高的是医院核心系统HIS系统.目前,PACS已经成为了现代医学放射学实践的基本技术和基础设施中重要的一部分,在临床诊断、医院科研等方面正发挥着极其重要的作用.当前的PACS产品支持医学图像的全数字获取、转换、解释、存储和查阅.PACS的发展也呈现出一个很大的特点：医院影像设备的发展使放射科图像数据激增,图像的数据量为存储容量带来了很大的挑战,数据需要进行分级存储和归档,同时,数据需要备份容灾和异构存储环境的现状也越加突出,因此PACS系统需要一种可靠、灵活的大容量存储系统来满足其应用和发展.存储系统的稳定性直接导致了HIS系统的业务连续性,当存储系统发生意外宕机,整个医院运行将面临瘫痪,建设统一、安全、高可靠、分层的存储系统对医院信息系统的建设是至关重要的.医院的HIS要对门诊、收费、药房管理和OA等系统提供服务,对存储空间的需求并不是很大,但对存储系统的性能和稳定性有着较高要求.PACS系统对患者大量的医疗和影像数据进行采集、存储、传输和处理.一个中等规模的三甲医院年平均的存储数据量至少在2TB以上,其中,PACS系统的影像数据占据了95%以上.这样大数据量的资料存储、传输和处理对医院的网络平台、存储系统都提出了很高要求.医疗行业对影像的要求非常苛刻,HIS/PACS系统对存储系统的自身的特点和要求,主要有以下几方面的特点：PACS系统的影像图象主要是多媒体文档,并发访问量小,根据不同影响科室的特点,有的文件比较大,例如核磁阵列,有的比较小,例如CT等.HIS系统核心通常都是数据库,例如Oracle、DB2、Sql server等.医疗PACS系统中的数据保存量大,数据量增长速度快,由于病人自身的情况,通常在前几个月医院会频繁调阅病人的医疗影像,后期很少调阅,但又不能对这些影像进行删除,因此,部分数据将作为归档数据,需要安全的保存和随时方便的调用,需采用分级存储策略.随着医院数据量的激增,分级存储设计逐渐发展为在线、近线、离线的三级存储架构.数据量大,达到海量存储.为了提高医院对病人服务的满意度,长时间的等待调阅图像的时间是病人无法忍耐的,诊断工作站和浏览工作站对在线图像检索速度的要求越来越高,甚至达到秒级.部分影像资料用于科研和教学,重要性高,需要可靠有效的容灾数据保护方案.PACS系统和HIS系统数据各有特点,特别在存储容量、访问响应速度、访问频率、存储可扩展性等方面存在差异,需要分别考虑,有条件的进行分类存储随着医疗行业竞争日趋激烈,PACS存储系统的建设需要投资的总成本较高,应该降低总拥有成本,提高投资回报率.PACS存储系统的设计需要具备高扩展性和灵活性,需要支持容量增长的高度可扩展架构和对异构存储环境的支持.以实现将来无缝扩容,而且不增加因扩容带来的管理开销.医疗行业有着最为复杂的应用系统,每类应用对存储系统的需求千差万别,构建的存储系统需要涵盖多种应用的具体需求,除了需要考虑针对结构化数据例如HIS系统的数据库数据进行有效存储及保护外,同时还需要大量非结构化数据例如PACS应用的图像、影像等数据采用对象存储方式存放,并且需要进一步保证关键数据的备份和容灾.2.2.解决方案逻辑结构随着信息化建设的进一步加强和深入,医疗卫生行业产生的数据量会越来越大,PB级数据存储的时代会马上到来.这么大的海量数据如何管理和存储,如何能够最快地查询到需要的数据,如何进行关键数据的保护,如何进行存储优化,这些都是医疗卫生行业当前所面临的难题.曙光存储可以帮助医疗卫生行业的客户有效解决海量数据环境下面临的各项挑战.曙光公司是国内最早从事存储业务的厂商之一,存储产品种类齐全,覆盖面广,在海量数据处理方面具有丰富的经验,近期曙光公司在深入研究医疗等行业用户应用的基础上,相继研制和推出了DCstor、Parastor、DBstor等相关的存储产品,基于这些产品,针对对医疗行业存储需求的了解,曙光推出了医疗行业存储系统解决方案,用于满足医疗行业HIS系统、PACS系统、OA系统、ERM系统的存储需求.曙光存储解决方案集先进的存储虚拟化技术、通用的硬件平台、优异的分布式文件系统和一体化的备份系统于一体,既能为HIS、OA等应用系统的数据库数据提供高可靠的结构化数据存储资源池,又能为PACS、ERM等应用系统的图片、病理文档的存储提供非结构化数据存储资源池,同时兼顾重要数据的备份和容灾.曙光医疗行业存储系统逻辑结构示意图如下所示：为了有效解决医疗行业存储方面的需求,曙光从三个方面设计存储方案如下:结构化数据存储平台：块存储资源池面向用户的HIS、OA系统的数据库应用提供块设备存储空间,对存储系统的可靠性和性能要求比较高.曙光结构化数据存储平台基于存储虚拟化技术构建,采用虚拟化控制器DCstor、FC磁盘阵列和FC交换机组成一个全冗余架构的结构化数据存储平台,该平台可以实现关键数据的双写,保证业务平台不会因为任一存储部件或是存储单元出现故障而导致应用中断,具有较高的可靠性,同时存储设备之间的切换对上层应用透明,不需要人为干预.为了保证存储系统的高性能,底层设备采用曙光最高端得FC磁盘阵列构建.非结构化数据存储平台：非结构化数据存储平台为用户的PACS、ERM等系统的视频、图片、病历共享存储应用提供存储空间.该平台基于曙光Parastor200分布式存储系统构建.Parastor200基于业界先进的集群技术、多副本技术、并行读写技术和Scale-out扩展技术构建,底层硬件全部采用商业标准单元,为用户提供全局单一命名空间.具有容量大、性能高、扩展方便、高可靠、易管理以及构建成本低等特点,解决了医疗行业的海量非结构化数据的存储问题.一体化的备份容灾平台：为了降低和减少人为误操作以及自然灾害对关键数据造成的影响,曙光公司为医疗用户提供了一体化的备份容灾平台.该平台基于曙光DBstor集中备份系统构建,该系统集备份服务器、备份软件、备份存储空间于一体,使用方便,管理简单.支持异构平台的多种数据库系统以及文件的备份,支持本地数据备份和远程数据容灾,为医疗行业的各类数据库、重要文件提供高性能的保护.第三章子系统详细方案介绍3.1.HIS系统HIS系统是医疗行业最为关键的生产系统,其数据类型主要为数据库数据.该系统对数据的可靠性要求很高,需要存储系统满足724小时高可靠运行的业务连续性要求,并且,随着就诊人数的增长,需要保证存储系统的性能和容量可以满足业务发展的需要,同时,为了避免因数据丢失引起的医疗纠纷,需要保证数据的安全性和可恢复性.针对HIS系统的应用特点,我们认为HIS系统存储体系架构应具备以下特点：采用高可靠的存储高可用体系架构,存储网络、存储设备均无单一故障点采用高CPU处理能力、高缓存性能、高可靠性、高稳定性的政府单位级存储系统采用数据备份技术进行数据保护针对医院HIS系统的应用特点和数据结构,基于存储虚拟化技术的存储高可用存储架构能够为其提供高可靠的存储服务.存储高可用系统采用数据双写技术,确保同一份数据在两套存储设备上各存一份,解决了长期困扰用户的存储设备单一故障点问题.底层存储设备选用曙光高性能、高可靠企业级DS800-G20 FC盘阵,该系统采用新一代高性能Xeon处理器与最新的8Gb FC、6Gb SAS接口技术,满足用户业务系统的性能需要,同时采用创新的ACPAutomatic Cache Speed技术,通过智能分析算法,可透明移动热点数据至高速存储空间SSD,可以显着提升HIS应用系统数据库的性能.同时为了进一步保证数据的安全性,本方案采用数据备份技术对关键数据进行备份和容灾保护详见容灾备份系统内容.3.1.1.高可用存储方案介绍随着服务器高可用、网络高可用技术的发展成熟,存储系统成为应用系统的单一故障点,虽然可以采用数据备份、磁盘阵列卷拷贝技术增加系统的可靠性,但是数据备份只能解决数据的逻辑错误,解决不了磁盘阵列的硬件故障,卷拷贝技术虽然可以解决可以解决硬件故障,但是该方案要求两套存储系统必须是同一厂商统一系列的具有卷拷贝功能的高端磁盘阵列,成本高,并且不能实现自动切换采用曙光存储虚拟化控制器,上述问题迎刃而解3.1.2.方案拓扑结构结构化数据存储平台拓扑架构如上图所示,曙光结构化数据存储平台由两台曙光存储虚拟化控制器、主磁盘阵列、备份磁盘阵列、以及冗余FC SAN网络所组成.两台存储虚拟化控制器之间通过光纤线FC作为数据同步的心跳线.两台存储虚拟化控制器分别通过光纤线接入到2套冗余的FC SAN网络中,从而实现对主、备磁盘阵列物理存储空间的接管,并为HIS高可用应用服务器集群提供虚拟的VDisk存储空间.数据同步镜像如上图所示,每当应用主机向VDisk中写入数据时,两台存储虚拟化控制器之间通过光纤线,在两台设备之间进行同步镜像抄写.只有当数据成功被写入两台存储虚拟化控制器之后,才会返回SCSI ACK信号,通知主机操作成功.因此,所有写入的数据都实时地保存在了两个存储虚拟化控制器中,实现了数据在线热备保护.主、备存储虚拟化控制器选择在一个比较适合的时间,把保存在控制器中的数据写入所对应的主、备磁盘阵列中.故障切换工作流程如上图所示,当主存储设备发生故障时断电、端口故障、链路中断等,安装前端应用服务器中的MPIO多路径软件将自动进行存储路径切换AutoFail-over,实时地把存储路径指向备份存储设备上.在此期间,应用服务器上的业务完全不会受到中断,保证了出现存储硬件故障情况下的应用业务连续性.当主存储设备故障修复之后,MPIO将自动把存储路径回切AutoFail-Back到主存储设备上,同时,主机所在备份存储系统所做的数据变更,也会根据I/O Update log,自动同步到主存储设备中,此过程无须人工干预,并且对应用主机的业务而言也是透明的.曙光存储虚拟化控制器支持各种主流应用主机集群软件,包括Windows MSCS,Redhad Cluster,Rose HA 等等,存储虚拟化控制器同时支持众多厂商的磁盘阵列产品.通过应用主机高可用与存储设备高可用的结合,可以形成完整的业务连续性保护方案.为了尽可能保证应用系统的可靠性,建议用户为该HIS高可用系统配置2个机柜和2个UPS.1个机柜内放置主存储虚拟化控制器、主磁盘阵列、1台FC交换机,并放置1台UPS为这些设备提供电源保护；另外一个机柜放置备份虚拟化控制器、备份磁盘阵列、1台FC交换机,也放置1台UPS为这些设备提供电源保护.这两个机柜可以放置在同一机房中,也可以放置在同一建筑的不同机房中.3.1.3.推荐配置电源模块冗余电源容错软件标配4TB容量管理许可,可扩展；标配8台主机连接许可,可扩展；实时数据复制,对于写操作,可自动实现I/O 级复制；支持Windows、Linux、Unix、Vmware等多种操作系统；支持ORACLE、DB2、Sybase、SQL、Exchange、SharePoint、Informix、Domino等多种应用；支持HACMP、MC/SG、MSCS、VCS、Rose等双机架构,支持Oracle RAC集群应用；存储卷管理采用虚拟化技术,支持Pool管理技术；支持自动精简的容量管理,可实现存储容量的超额分配；支持Windows、Linux、Unix、Vmware等多种操作系统上的多路径管理光纤交换机BR-310-0008-A 24端口交换机,8端口激活,单电源固定,含8个8Gb短波 SFP,含Web tools、Zoning软件授权,不支持级联,1年原厂保修非现场台2存储系统DS800双控制器,配置4个8Gb主机接口；配置锂电池和永久缓存备份单元,无断电时间限制；支持RAID0、1、3、5、6、10；配置16块600GB 15KRPM SAS硬盘,最多可以支持384块SAS/SATA硬盘；冗余电源和风扇套23.1.4.方案特色曙光HIS系统存储高可用解决方案基于存储虚拟化技术,具有如下特色和优势：该方案基于存储存储虚拟化技术实现,主要用于解决磁盘阵列单一系统故障问题该方案基于存储虚拟化控制器的卷镜像功能实现,具有硬件无关性,因此源端和容灾端磁盘阵列可以采用不同型号的磁盘阵列,并且磁盘阵列不要求具有快照和远程卷镜像高级功能,可以利用用户原有存储设备,最大程度节省用户的投资成本与应用无关,支持所有类型的数据同步,包括文件数据、数据库数据、裸设备、应用配置文件、应用程序、库函数等支持同步和异步两种数据复制方式.同步方式用于本地或同城数据容灾方案,可以很好的保证数据的一致性；异步方式用于远程数据容灾方案,受数据复制线路影响,数据延迟大,不能保证数据的完全一致性为确保不存在任何单点故障,该方式会将两份镜像数据将保存于不同的物理存储中,当其中源端存储设备发生故障时,应用服务器通过多路径存储技术,实时将数据存储路径无缝地切换到备份端存储设备上.切换过程无需人工干预,并且应用不会中断,而未来在故障修复后,存储虚拟化控制器会自动将两份数据进行同步故障切换时间极短,单位为秒级3.2.PACS系统PACS系统是医院信息系统重要的组成部分,伴随着医院规模的不断扩大,PACS系统的影像文件数量增长迅速,容量越来越大,且PACS系统的数据通常会保存长达15年甚至更长时间,其中是有少部分的数据需要经常使用,绝大部分的数据属于历史数据,一般情况下这些历史影响数据很少被调用甚至在病患痊愈后再也不会被调用.这就造成在PACS系统中存在海量的历史静态数据.面对高达几百TB的医学影像资料,常规的数据存储系统已经不能满足PACS系统对数据的管理要求,这就对PACS系统的影像存储和管理提出了新的要求.针对PACS系统的应用特点,我们认为PACS系统存储体系架构应具备以下特点：采用专用的并行文件存储系统,管理日益庞大的海量影像文件采用在线-近线的分级存储体系架构采用集中式管理系统采用数据备份技术,对在线影像数据进行保护针对医院PACS系统的应用特点和数据结构,并行存储系统专有的文件系统能够更有效的管理PACS千万级的影像文件,并提供高速的数据访问能力,提供有效的数据共享能力.PACS系统应用服务器通过IP网络,利用文件协议连接到并行存储系统,实现PACS影像的在线存储.并行存储系统内部将最新的影像数据保存在高速SAS磁盘上,将近期不频繁使用的历史影像保存在存储系统的SATA磁盘上,并确保历史数据能够实时被业务系统访问.所有的数据由并行存储系统进行集中存储和管理.同时对关键的在线关键影像数据利用数据备份技术进行数据保护.3.2.1.并行存储方案介绍针对医院PACS系统中大量医学影像文件容量要求、数据保护要求高、连续性要求高和需要分级存储的特点,曙光公司建议采用Parastor200并行存储系统实现海量医学影像的集中存储和快速文件读取,并同时利用DBstor实现关键数据的备份详见容灾备份系统部分内容.作为国内专业的存储厂商之一,曙光公司为医疗行业PACS、ERM等海量文件存储应用推出了并行存储系统解决方案—Parastor200.Parastor200存储系统基于开放式的存储架构,基层采用曙光自主研发的Parastor并行文件系统,将多台物理存储设备这些物理设备可以是通用的存储服务器,也可以是磁盘阵列的存储空间虚拟成一个具有统一访问接口和管理界面的存储池也叫统一命名空间.用户的数据按照一定的负载均衡策略,条带化的分布到后台的多套存储设备上,从而能够实现数据的并行读写以获得更高的并发访问性能,充分利用多台存储设备的性能和更大的存储容量,并有效的提高存储空间利用率,同时基于Parastor文件系统的数据迁移功能,可以实现实时和历史影响数据的分层存储,并且所有的存储设备可以实现统一的管理和监控,大大减轻了管理工作负担ParaStor200并行存储系统汇集了曙光公司多年以来在海量数据处理方面的丰富经验,从架构上彻底消除了传统存储系统的瓶颈,能够满足高带宽和高并发的海量文件存取的需求,为用户带来前所未有的存储性能体验.3.2.2.方案拓扑结构Parastor200存储方案拓扑结构如上图所示.Parastor200存储系统包括管理控制器MGR、索引控制器oPara、数据控制器 oStor.其中管理控制器通过管理网络监控系统的各个模块的状态,提供统一的控制管理界面,实现存储系统的集中部署和监控,1套Parastor200只需要配置1台管理控制器即可；索引控制器用于管理存储系统的所有索引数据和命名空间,对外提供单一的全局映像,1套Parastor200存储系统至少需要2个索引控制器,2个索引控制器以Active-Active高可靠模式运行,一个控制器出现问题,不会影响存储系统的正常运行,索引控制器可以按需以成对的方式进行扩展；数据控制器用于提供文件数据I/O通道和实际的数据存储空间,并实现存取的动作,数据控制器根据用户实际的带宽以及容量需要进行配置,并可以按需进行动态添加,I/O通道具有千兆、万兆和IB多种选择,并且parastor200支持。

医院存储解决方案第一篇：医院存储解决方案存储解决方案摘要实现对病人信息的随时访问，使他们获得更安全、更有效的照料，这都离不开医院IT部门的支持。

先进的临床系统的推出，以及在提供医疗保健服务的过程中对这些IT系统越来越多的依赖，都突显了IT部门在医院业务中的这种作用。

与此同时，信息管理软件和存储技术领域的发展为各种规模的医疗组织带来了更加经济的业务解决方案。

而采用EMC信息管理与业务连续性解决方案，就可以实现临床和业务应用的高可用性、保护与快速恢复。

信息访问能力使病人得到更安全的照料在病人健康出问题的整个过程中，他们要接受诊断、治疗和监护，因此临床照料涉及一个复杂的照料实施者网络。

随着更多的病人信息通过在线护理和医生的编档转化为数字格式，临床工作流的速度正在加快，周转时间缩短，因为诊断速度和准确性越来越大。

医疗组织正在实施图片归档通信系统(PACS)、计算机化医生订单输入(CPOE)、电子健康记录(EHR)、临床数据存储库(CDR)和其它医疗应用，加快向病人提供服务的速度，并保证其安全性。

随着这些关键应用开始投入使用，临床措施更加依赖实时信息与决策支持系统的可用性来减少医疗错误(包括不良药物事件)。

CPOE、给药系统与临床决策支持系统的采用，为照料实施者提供了新的在线工具，用以输入药物、诊断测试和辅助服务定单。

通过标准化的订单、转录、配药、给药或药物监控过程，临床医师可以在照料实施点立即获得药物反应、剂量或过敏反应检查结果。

通过从胶片式成像基础设施过渡到PACS环境，心脏病专家和放射科医师可以从一系列成像源获取、传送、存储、检索和显示数字像片及相关病人信息，并与参考这些信息的医生实时共享这些信息。

CT、MRI、超声、传统X射线/乳房X线照相术现在得到广泛采用，同时64层CT、PET-CT、平板式数字X射线和数字乳房X线照相术等创新技术开始在实践应用中扎根。

由于医疗IT的高度集成性，各组织一定要在临床环境中评估业务系统的影响。

医院HIS系统数据单点存储隐患随着医疗信息化的进一步发展，HIS系统在医院中起着越来越重要的作用，一旦医院的HIS系统在医院运营时段无法使用，医院门诊、挂号、收费等全部改为单机操作甚至是手工操作，往往给医院的正常运营带来巨大的影响，不仅是运营收入上的减少，更严重的是给医院的声誉造成巨大的损害。

医院HIS系统数据需要容灾医院如果采用传统的备份方式，数据是以压缩方式备份到其他存储介质中。

当主磁盘阵列出现故障时，HIS系统的业务必定会中断，要恢复业务，需要进行一系列的操作，将数据导回到新的主磁盘阵列中，这些操作往往会导致半天甚至一天的数据丢失，以及数小时的业务中断。

因此传统备份方式在磁盘故障时存在三个主要问题：•故障发生后医院会丢失一天甚至更长时间的数据；•故障发生后必然导致HIS系统应用的中断；•由于备份数据需要解压缩，故障恢复时间长。

锐捷网络基于虚拟化技术的容灾解决方案锐捷医疗HIS系统容灾解决方案，完全基于网络层容灾技术架构，基于虚拟化技术，采用虚拟化引擎和FC光纤阵列共同实现，方案如下：1. 本地容灾本方案在原有的环境下增加RG-iS-V2000/3000一台，磁盘阵列一台，将原有的存储系统中的HIS系统数据卷与新增加的存储设备中的新卷进行在线的实时镜像，去除存储设备的单点故障，原有的服务器、存储系统和磁带库不需要做任何调整，很短时间内即可完成安装和调试。

2. 园区级高可用容灾本方案采用2台RG-iS-V2000/3000进行集群，服务器、虚拟化管理平台和磁盘阵列分布在医院的两栋楼中，做到全部冗余，去除所有单点故障，任何一栋楼内的设备出现故障都不会影响业务运行，增大了容灾半径。

3. 全业务数据整合本方案可以完全兼容各种存储架构（iSCSI/FC），以及第三方的存储设备，在HIS高可用容灾的基础上，将多种存储设备虚拟化成一个存储池，并将HIS、PACS、LIS、OA、Email、Web等多种业务系统全面融合，统一存储，统一管理，实现全业务整合和容灾。

医院信息系统容灾备份解决⽅案⼈民医院社区卫⽣服务中⼼信息系统业务持续保障解决⽅案1 前⾔ (1)2 需求分析 (1)2.1 核⼼医疗信息系统现状 (1)2.2 业务持续风险分析 (2)2.2.1 业务中断风险（软件硬件问题） (2)2.2.2 数据丢失风险 (3)2.2.3 维护难度⼤，维护⼒量不⾜ (4)3 解决⽅案 (5)3.1 设计思路 (5)3.2 业务持续保障 (6)3.2.1 系统拓扑 (6)3.2.2 ⽅案概述 (6)3.2.3 复制策略 (7)3.2.4 实现效果 (7)3.2.5 ⽅案特点 (8)4 统⼀容灾系统⼯作原理 (10)4.1在线复制 (10)4.2启智数据库同步（DSS） (11)4.3应急启动 (12)4.4事后恢复 (13)5 ⽅案主要技术指标 (13)6 配置及报价 (16)医院信息业务持续解决⽅案1 前⾔随着医院信息化的不断建设和完善，各种信息系统的全⾯使⽤，信息化已渗透到医院活动的各个⽅⾯，医院对于信息系统的依赖程度⽇益增强。

信息系统⼀旦中断或数据丢失，会对医院运营造成重⼤影响，这些直接的影响包括：1)正常医疗秩序受阻，严重时耽误正常治疗和处置，造成医疗纠纷和事故。

2)数据错误或丢失，导致医疗纠纷以及重⼤经济损失。

毁灭性的数据丢失将导致医院运营中断或⽆法运营。

3)较长时间的系统中断，将对医院公信⼒造成影响，严重时还会演变成社会事件，影响社会和谐。

但是，我们⼜不能完全防⽌信息系统内外部安全风险、系统本⾝的漏洞和故障、机房及其它运⾏环境安全，以及IT新旧技术、新⽼系统混杂、⼈员流动⼤、保障能⼒等因素，使得信息业务的持续不间断运⾏⾯临挑战。

从信息系统的运⾏维护和管理指标，⽬前⾯临的主要难题是：1)业务中断（RTO指标）。

2)数据丢失（RPO指标）。

3)维护⼒量不⾜（连续运营能⼒）。

2 需求分析2.1 核⼼医疗信息系统现状⽬前，XX医院核⼼医疗信息系统都已实现信息化。

UPM 数据库保镖容灾备份系统医疗行业解决方案一、行业背景21 世纪的医院已经逐渐发展为现代化的综合性医院，为了实现医院管理的科学化、现代化、数字化，与国际、国内信息化建设的新技术接轨，适应现代化医院的医疗、科研、教育和管理的要求，现代化的医院所建立起的信息系统(HIS) 主要以一体化的临床系统、检验系统、PACS系统等为基础，实现数据全面共享，共同形成全面的医院信息管理系统。

庞大的系统必然产生海量数据，对于软件系统而言数据就是根本，任何操作、分析、结算等等都从数据库中提取。

从某种意义上说，数据安全成为了现代医院信息系统安全的重中之重。

作为国内数据灾备业的先行军，北京和力记易科技有限公司拥有基于驱动层监控的国际领先的数据库容灾备份技术，针对医疗行业对数据安全的特殊要求研发了一整套适合医院客户实用的解决方案，并在广大的医院客户全体中得到了成功的推广和普及。

本着“急客户之所急，忧客户之所忧”的原则，公司的系列解决方案都进行了人性化优化设计，使客户更容易掌握和操控，有备无患，高枕无忧。

二、产品功能介绍UPM数据库保镖容灾备份系统是跨数据库( MSSQL MYSQL SYBASE DB2 ORACLE的专业数据库保护管理软件，对数据库保护做到实时、异地、回退、接管。

*实时备份：是指在不停止数据库服务的情况下，对数据库进行自动监控，连续捕获和备份数据变化，实现对主站数据库的所有写操作实时、准确的备份下来。

在软件第一次运行时，会对主数据库作一个全备份，此后主数据库有任何变化，软件会立即备份到从站上去，保证数据实时同步。

数据回退：是指保证在主数据库损坏的情况下，备份的数据库可恢复到主站数据库损坏时的临界点，并支持数据库的回退操作，回退机制可满足数据业务的完整性，可避免因误操作等引起的数据丢失，回退操作可按回退步数、时间点回退两种方式。

*接管：即接管IP，例如主数据库服务器突然宕机，通过此产品可以使数据库备份机迅速接管主站的IP以及对外的数据库服务，使服务器能够达到不间断运行，真正保证系统的高可用性。
